Установка защитной сетки радиатора на Рено Дастер своими руками (+видео)

Отрицательные моменты

Не всегда такие сетки нужны для автомобиля, штатные решетки сделаны так, что они уберегают от различного мусора и насекомых (например, такая стоит на моей KIA OPTIMA сверху). Они перенаправляют потоки воздуха, и эффективно защищают радиатор. Поэтому ставить у дилера это просто дополнительная трата денег.

Зачем защищать то, что уже и так хорошо защищено? Собственно это скорее всего один из основных минусов этого усовершенствования.

Сетка которая вытаскивается, обычно она не жестко крепится между радиатором и его решеткой, она может «люфтить-дребезжать» что можете реально раздражать. А также если она не правильно установлена, может протереть часть поверхности, крепления или даже патрубки

Установка защитной сетки радиатора на Рено Дастер

Изначально надо выбрать саму решетку. Её размеры и требования к ней должны соответствовать тем, которые предъявляет производитель авто. Так как изначально на автомобиле установлена сетка с крупными ячейками, то ее можно поменять на более мелкую.

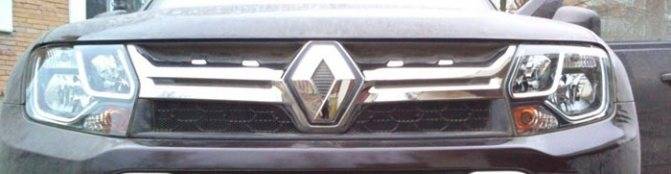

Дополнительная защитная сетка Дастеру не помешает

При этом не рекомендуется выбирать слишком мелкую, так как ячейки в процессе эксплуатации будут забиваться пылью и грязью.

Процесс

Существует два способа. Со снятием бампера, и без. Мы рассмотрим без снятия бампера.

1. Избавляемся от 4 болтов верхнего крепления части бампера. Работу надо производить достаточно аккуратно, чтобы не повредить декоративное покрытие на нем.

4 болта крепления бампера сверху — долой!

Отводим верхнюю крышку вверх.

Отгибаем крышку аккуратно

• На место штатной сетки устанавливается новая.
• Новая подгоняется по параметрам и крепится.

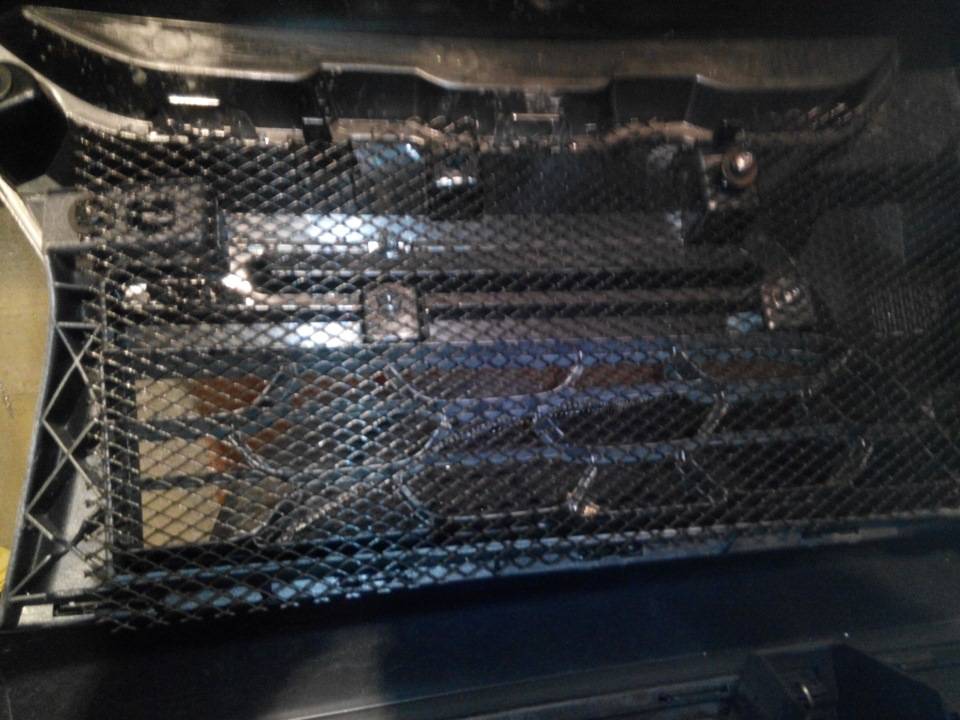

Установленная сетка вблизи

Сборка происходит в обратном разборке порядке.

Если снимать бампер, то можно сделать аккуратнее. Для этого после снятия бампера, снимите с него заводскую решётку, и «обтяните» его новой.

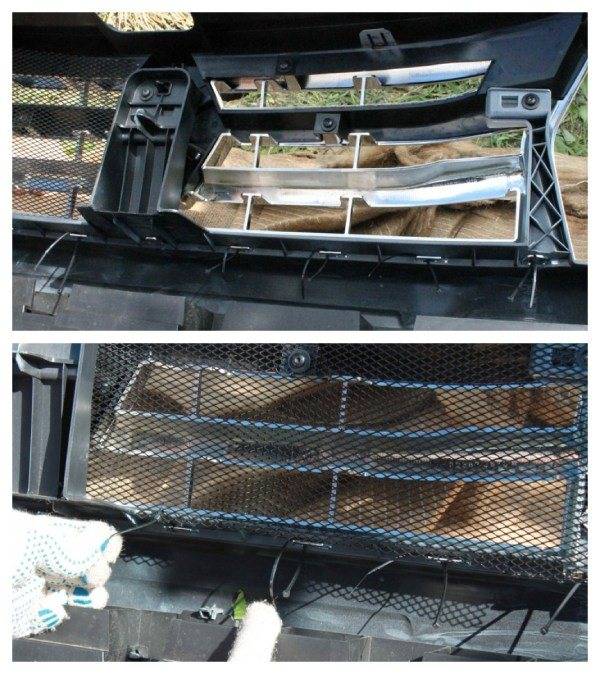

Когда решётка снята отдельно, так проще. Новую решётку можно припаять для надёжности

Снятие и установка Радиатора на Рено Дастер

В каждом автомобиле для отвода тепла имеется система охлаждения, в состав которой входит радиатор, он имеет металлические многослойные пластины, благодаря которым происходит увеличение площади соприкосновения с атмосферным воздухом. Располагается он в передней части под капотом, благодаря чему во время движения радиатор Рено Дастер пропускает через себя большое количество воздуха. Данный прибор имеет такие элементы как:

• Сердцевина. Представляет собой охлаждающий отсек
• Горловина
• Кран

Все эти элементы, со временем могут выйти из строя, и чтобы произвести замену его нужно снимать.

Снятие

Чтобы снять данный элемент вначале необходимо демонтировать передний бампер, и чтобы избежать повреждения и царапин под него желательно подстелить что-нибудь мягкое. Данная процедура может потребоваться также, когда меняется решетка радиатора Рено Дастер.

После этого поднимаем капот, берем ключ на 30 и откручиваем болты, которыми крепится к кузову верхняя часть бампера. Следующий этап это откручивание пяти болтов находящихся в области колесных арок. Завершающим этапом будет откручивание болтов в районе днища.

Когда все болты выкручены, аккуратно отводя бампер на себя, и снимаем его. Когда бампер снят и нечего не мешает можно переходить к замене, для этого нужно:

1. Снимаем расположенный под передним бампером защитный кожух
2. Демонтируем защитный пластик расположенный вокруг радиатора
3. Сливаем охлаждающую жидкость
4. Отсоединяем от радиатора все патрубки
5. От места, где соприкасается сам элемент, и радиатор кондиционера выкручиваем все болты
6. За верхнюю рамку так называемого телевизора подвязываем радиатор кондиционера, отсоединяем все трубки от него и со стороны моторного отсека извлекаем радиатор.

Проверить его исправность, можно поместив его в воду предварительно накачав в него воздух, если на корпусе появятся пузырьки, значит он неисправный.

Помимо данного элемента меняется и решетка радиатора на Рено Дастер. Это может быть связанно как с поломкой, так и с тем, что многих заводской вариант не устраивает. Существует несколько способов, но самыми распространёнными являются следующие:

Сетка радиатора Рено Дастер меняется на любой СТО. Данный вариант является самым правильным и более безопасным, но финансовые затраты при этом будут немаленькие примерно 3 тысячи рублей. Можно конечно использовать неоригинальную деталь тогда цена будет в два раза дешевле, но качество установки в этом случае будет напрямую зависеть от мастера, который будет выполнять работу.

• У официального дилера. Так же довольно затратное дело, но сделано будет все качественно и с гарантией.
• Самостоятельная доработка. Тут все понятно, замена производится собственными руками, но при этом придётся, изрядно повозится
• Самостоятельная замена

Перед тем как производить демонтаж, нужно подготовить саму сетку, которую выбираете на свой вкус. Затем проделываем следующие действия:

1. Аккуратно снимаем передний бампер
2. Разжимаем зажимы, благодаря которым происходит крепление радиаторной решетки, откручиваем четыре винта
3. Вынимаем сетку
4. Устанавливаем новую деталь

Желательно чтобы была установлена решетка на Рено Дастер с маленькими ячейками, это поможет защитить радиатор и подкапотное пространство от грязи и различных насекомых в летнее время.

Также сетка на Рено Дастер может быть утеплена на зиму, для этого под решётку устанавливают утеплитель, сделать это можно самостоятельно, стоимость такого утеплителя невысокая.

Если нет желания производить демонтаж бампера, можно установить сетку снаружи, и закрепить ее можно при помощи стяжек.

Снятие и установка Радиатора на Рено Дастер Ссылка на основную публикацию

Как снимается и утепляется радиатор для Рено Дастер

Некоторые автолюбители желают выделить свое авто в общем транспортном потоке.

Подобные тюнинговые эксперименты нередко проводят и владельцы Рено Дастер, который и без того имеет достаточно презентабельный вид среди других машин.

Наиболее часто модернизации подвергается радиаторная решетка, и в этой статье пойдет речь о том, как выполнить эту процедуру своими усилиями. Вы узнаете, как снять старую решетку, а также про утепление на зиму.

Демонтаж в Дастере

Какова последовательность демонтажа радиаторной решетки Renault Duster для выполнения тюнинговых действий или установки новой? На основании фото- и видео обзоров можно с уверенностью сказать, что для проведения апгрейда следует начинать со снятия переднего бампера.

Рекомендуем: Устройство карбюратора ВАЗ 2107 и принципа его работы

Для того, чтобы избежать различных царапин и других дефектов на бампере, следует предварительно подумать о мягкой подстилке, где он будет размещен после демонтажа.

Для ускорения процедуры следует заранее продумать о подходящем инструменте. На самом деле обычный набор ключей, вот все что необходимо для выполнения этого мероприятия.

При этом следует соблюдать некую деликатность, чтобы не поломать хрупкий пластик или другие части.

Первая операция выполняется в подкапотном пространстве Renault Duster. Подняв крышку капота, следует отпустить крепежные болты, которые фиксируют верхнюю часть бампера на поверхности кузова машины. Данные болты дислоцируются с двух сторон замка капота, что не вызывает сложности в их поиске. Для откручивания следует использовать ключ на 30. Процедура не требует особых усилий.

Следующий этап выполняется в области арок колес. Здесь бампер крепиться пятью болтами с диаметром 20. Снять эти крепления бывает сложнее из-за коррозии, поэтому следует воспользоваться «жидким ключом».

На завершающем этапе откручиваются нижние болты в области днища. Диаметр их составляет 30 мм. При этом, не следует трогать вертикальные крепления справа и слева. Они не удерживают бампер и не влияют на процедуру снятия.

Теперь бампер фиксируется на кузове только благодаря пластиковым защелкам. Для снятия он поддевается с внутренней стороны с помощью рук.

Использование стороннего инструмента в виде отверток, ключей или чего-то другого грозит поломкой крючков или повреждением дорогостоящего пластика.

С небольшим усилием, но аккуратно, необходимо отводить бампер от кузова, до плавного его снятия. После чего он размещается на подготовленной поверхности.

Теперь, после того, как снят бампер, решетка радиатора автомобиля Рено Дастер может сниматься, и ничего этому не мешает и можно проводить ее тюнинг.

Новая радиаторный элемент– лучшее решение

Многие желают установить новую с инновационным дизайном и в другом цветовом исполнении. Процесс монтажа на Рено Дастер полностью идентичен процедуре снятия и выполняется в обратной последовательности. Но, существует нюанс – крепежные каналы должны быть аналогичны соответствующему крепежу на каркасе бампера. Если требование не выполняется, то установку невозможно будет выполнить.

В большинстве случаев решетка радиатора тюнингуется и это предусматривает изменение ее опциональной части. Это связано с повышенным уровнем засорения радиатора грязью и насекомыми в летний период. Для предотвращения подобного состояния устанавливают сетку-защиту или утеплительный материал. Он покупается в автомагазинах либо изготавливается самостоятельно из стандартной сетки.

Для ее скрытия на фоне радиаторной решетки Рено Дастера сетка окрашивается в черный цвет либо тонируется под цвет кузова. Этот апгрейд позволяет сохранить радиатор в чистоте и заставит его работать без закипания. А сама решетка радиатора выглядит аккуратно.

Рекомендуем: Почему печка на Нива Шевроле не дует в ноги?

Многие владельцы автомобилей хотят произвести утепление на зиму. Для этой цели снимается решетка радиатора, о том, как снять ее, вы уже узнали. Итак, чтобы произвести утепление на зиму, под решетку устанавливается не сеточка от загрязнений, а специальный утеплитель.

Добавим, что утеплить таким образом авто можно собственноручно, главное подобрать качественный утеплитель, который стоит не дорого, а также знать как снять решетку, понадобятся и соответствующие инструменты. При таком тюнинге решетка радиатора внешне не меняется.

Тюнинговые решения для радиаторной решетки Рено Дастер позволяют сэкономить на ремонте и значительно видоизменить внешний облик автомобиля. Детальное изучение фото- и видео инструкций по проведению данных работ позволит не тратить лишние средства на сервис, а выполнить тюнинг своими руками.

Это позволит вам утеплить и защитить от грязи все, что скрыто решеткой.

Видео установки сетки на решётку радиатора от ООО «Русская Артель»

• У официального дилера. Так же довольно затратное дело, но сделано будет все качественно и с гарантией.
• Самостоятельная доработка. Тут все понятно, замена производится собственными руками, но при этом придётся, изрядно повозится
• Самостоятельная замена

Перед тем как производить демонтаж, нужно подготовить саму сетку, которую выбираете на свой вкус. Затем проделываем следующие действия:

1. Аккуратно снимаем передний бампер
2. Разжимаем зажимы, благодаря которым происходит крепление радиаторной решетки, откручиваем четыре винта
3. Вынимаем сетку
4. Устанавливаем новую деталь

Желательно чтобы была установлена решетка на Рено Дастер с маленькими ячейками, это поможет защитить радиатор и подкапотное пространство от грязи и различных насекомых в летнее время. Также сетка на Рено Дастер может быть утеплена на зиму, для этого под решётку устанавливают утеплитель, сделать это можно самостоятельно, стоимость такого утеплителя невысокая. Если нет желания производить демонтаж бампера, можно установить сетку снаружи, и закрепить ее можно при помощи стяжек.

НЕОБХОДИМЫЙ ИНСТРУМЕНТ ДЛЯ УСТАНОВКИ РЕШЕТКИ РАДИАТОРА НА РЕНО ДАСТЕР

Отвертка со звездочкой Т25 и Т30

Демонтаж решетки радиатора с Рено Дастера проводим, используя отвертку с насадкой Т30. Выворачиваем верхние винты решетки радиатора.

Отделяем решетку вертикально вверх, тем самым отделяя ее от фиксации упоров капота.

Выкрутить два боковых и один центральный винты крепежа решетки используя насадку Т25.

Отщелкиваем фиксаторы по бокам и в центре решетки радиатора Дастера.

Снимаем решетку радиатора Дастера с посадочных мест, вытаскавая её горизонтально вперед от капота.

Стандартная решетка радиатора демонтирована с автомобиля. Решетку радиатора ставим в обратном порядке.

Артикулы

Список из каталога Рено:

• 620220025R – бампер без ПТФ
• 620220030R – бампер с ПТФ
• 622231300R – кронштейн крепления к кузову, левая сторона
• 622220011R – то же, правая сторона
• 620931777R – адсорбер (усилитель) пластиковый
• 752102945R – дополнительный усилитель
• 623825665R – решётка внешняя (хром)
• 623100260R – решётка внутренняя (чёрный пластик)
• 6001549321 или8200597650 – держатель ПТФ правый
• 6001549322 или8200597649 – держатель ПТФ левый
• 622540008R – решётка нижняя
• 214998574R – щиток (воздуховод), левая сторона
• 214949303R – то же, правая сторона

Надеемся, вопросов здесь не возникнет.

Все артикулы относятся к авто 2010 модельного года. Детали для рестайлинговой версии – другие: 620226895R – это бампер, и т.д.

Подбор аналогов

Качественный пластик выпускают фирмы Breckner и NPA. Неплохо выглядит и тайваньский бренд Api. А компания Asam S.A. (Румыния) изготовляет крепёж.

• Бампер без ПТФ – Breckner BK71303; NPA NP513-07211; Api DC6000000-0000;
• Бампер с ПТФ – NPA NP513-07212; Api DC6000000-1000;
• Кронштейн левый – NPA NP513-07235; ASAM 80133;
• Кронштейн правый – NPA NP513-07236; ASAM 80132;
• И так далее.

Демонтаж детали

Важно знать, как снять решетку радиатора правильно. Грамотная и одобренная производителем процедура – снятие всего узла в сборе. У Рено Дастера это не сложно, однако потребуется время, терпение и необходимые инструменты

У Рено Дастера это не сложно, однако потребуется время, терпение и необходимые инструменты.

Требуемые инструменты

Потребуется приобрести кое-что. Эти инструменты могут пригодиться и для других операций. Если владелец Дастера желает самостоятельно обслуживать автомобиль хоть иногда, ему нужны все необходимые средства для этого. Вот что потребуется в данном случае:

• ключ Torx T30;
• головка на ключ для саморезов T20;
• плоская отвертка (для размыкания защелок, но это не обязательно).

Не стоит забывать и о мерах предосторожности и соответствующих средствах. Демонтаж решетки радиатора у Рено Дастер, как и у прочих автомобилей, проводят в защитных перчатках, предохраняющих руки от механических и иных повреждений. Кроме того, надевают, на всякий случай, защитные очки, чтобы в глаза не прилетела пыль и какие-нибудь мелкие, но твердые и даже острые частицы грязи

А это может случиться при снятии бампера, когда защелки сами будут размыкаться

Кроме того, надевают, на всякий случай, защитные очки, чтобы в глаза не прилетела пыль и какие-нибудь мелкие, но твердые и даже острые частицы грязи. А это может случиться при снятии бампера, когда защелки сами будут размыкаться.

Этапы работы

Предварительно надевают защитные очки и перчатки. Подготавливают инструмент. Желательно, чтобы во время работы ничто не отвлекало, так что лучше выключить телефон. Если самостоятельное обслуживание автомобиля проводится впервые, желательно сфотографировать все этапы работ или заснять в качестве видео.

По крайней мере, стоит записать этапы демонтажа. Это поможет затем без проблем осуществить монтаж обновленного или нового узла

Лучше подстраховаться, даже если у человека острая память, ведь всегда что-то может отвлечь, и важное вылетит из головы. Как минимум, нужно зафиксировать этапы на листке бумаги и держать его в кармане, чтобы всегда иметь возможность свериться. Вот как происходит замена старой решетки на новую:

Вот как происходит замена старой решетки на новую:

При помощи Torx T30 откручивается сначала четыре винта сверху, а затем пять – снизу. Откручивается два самореза T20 при помощи соответствующего ключа. Эти саморезы расположены внутри подкрылка. Их там больше двух, но нужно открутить лишь те два, что соединяются с бампером. Причем один можно выкрутить как на предыдущем этапе, ведь он установлен близко к кромке крыла. Другой же саморез – внизу, а потому выкручивать его лучше, находясь в яме. Бампер нужно отвести в сторону, начиная с угла. При этом пластиковые защелки, соединяющие крыло с боковой частью бампера, разомкнутся, поскольку пазы выйдут из креплений. Бампер снимается

Если имеются противотуманные фары, стоит проявить особую осторожность Важно отключить их. Ну а до тех пор, не стоит относить конструкцию на большое расстояние, чтобы случайно не повредить проводку этой оптики. Снимают противотуманные источники света так: укладывают весь узел не дальше, чем в десяти-двадцати сантиметрах от Дастера; отключают разъем этих оптических устройств, который закреплен на левом крыле

Устанавливают новую деталь, выполняя описанные выше действия в обратной последовательности

Снимают противотуманные источники света так: укладывают весь узел не дальше, чем в десяти-двадцати сантиметрах от Дастера; отключают разъем этих оптических устройств, который закреплен на левом крыле. Устанавливают новую деталь, выполняя описанные выше действия в обратной последовательности.

Вот так заменяют защитную решетку радиатора на Рено Дастер. Именно полное снятие узла предусмотрено производителем. Некоторые умудряются обходить это и снимать гораздо меньше деталей, но это чревато. Для того чтобы без проблем и последствий добраться до всех деталей конструкции, в том числе – до сетки на радиаторе у Рено Дастера, придется снимать весь узел целиком.

Устройство защитного элемента

Сетка, устанавливаемая в бампере, — это обычная алюминиевая сеточка, которую при желании можно окрашивать в различные цвета. Кроме того, в зависимости от предпочтений владельца, сетку можно приобрести с ячейками-отверстиями разной величины. На главную защитную функцию все эти различия не влияют, они являются только декоративным украшением.

Сеточка, обладающая крупными отверстиями, чаще всего устанавливается на больших воздухозаборниках, а мелкая — в решётке радиатора как дополнительный элемент декора. Для того чтобы произвести установку аккуратно, следует руководствоваться несколькими правилами:

• бампер и решётку предпочтительнее снять, что облегчит работу;
• отсутствие демонтажа главных элементов увеличит время, потраченное на установку.

Демонтаж детали

Важно знать, как снять решетку радиатора правильно. Грамотная и одобренная производителем процедура – снятие всего узла в сборе. У Рено Дастера это не сложно, однако потребуется время, терпение и необходимые инструменты

У Рено Дастера это не сложно, однако потребуется время, терпение и необходимые инструменты.

Требуемые инструменты

Потребуется приобрести кое-что. Эти инструменты могут пригодиться и для других операций. Если владелец Дастера желает самостоятельно обслуживать автомобиль хоть иногда, ему нужны все необходимые средства для этого. Вот что потребуется в данном случае:

• ключ Torx T30;
• головка на ключ для саморезов T20;
• плоская отвертка (для размыкания защелок, но это не обязательно).

Не стоит забывать и о мерах предосторожности и соответствующих средствах. Демонтаж решетки радиатора у Рено Дастер, как и у прочих автомобилей, проводят в защитных перчатках, предохраняющих руки от механических и иных повреждений. Кроме того, надевают, на всякий случай, защитные очки, чтобы в глаза не прилетела пыль и какие-нибудь мелкие, но твердые и даже острые частицы грязи

А это может случиться при снятии бампера, когда защелки сами будут размыкаться

Кроме того, надевают, на всякий случай, защитные очки, чтобы в глаза не прилетела пыль и какие-нибудь мелкие, но твердые и даже острые частицы грязи. А это может случиться при снятии бампера, когда защелки сами будут размыкаться.

Этапы работы

Предварительно надевают защитные очки и перчатки. Подготавливают инструмент. Желательно, чтобы во время работы ничто не отвлекало, так что лучше выключить телефон. Если самостоятельное обслуживание автомобиля проводится впервые, желательно сфотографировать все этапы работ или заснять в качестве видео.

По крайней мере, стоит записать этапы демонтажа. Это поможет затем без проблем осуществить монтаж обновленного или нового узла

Лучше подстраховаться, даже если у человека острая память, ведь всегда что-то может отвлечь, и важное вылетит из головы. Как минимум, нужно зафиксировать этапы на листке бумаги и держать его в кармане, чтобы всегда иметь возможность свериться. Вот как происходит замена старой решетки на новую:

Вот как происходит замена старой решетки на новую:

При помощи Torx T30 откручивается сначала четыре винта сверху, а затем пять – снизу. Откручивается два самореза T20 при помощи соответствующего ключа. Эти саморезы расположены внутри подкрылка. Их там больше двух, но нужно открутить лишь те два, что соединяются с бампером. Причем один можно выкрутить как на предыдущем этапе, ведь он установлен близко к кромке крыла. Другой же саморез – внизу, а потому выкручивать его лучше, находясь в яме. Бампер нужно отвести в сторону, начиная с угла. При этом пластиковые защелки, соединяющие крыло с боковой частью бампера, разомкнутся, поскольку пазы выйдут из креплений. Бампер снимается

Если имеются противотуманные фары, стоит проявить особую осторожность Важно отключить их. Ну а до тех пор, не стоит относить конструкцию на большое расстояние, чтобы случайно не повредить проводку этой оптики. Снимают противотуманные источники света так: укладывают весь узел не дальше, чем в десяти-двадцати сантиметрах от Дастера; отключают разъем этих оптических устройств, который закреплен на левом крыле

Устанавливают новую деталь, выполняя описанные выше действия в обратной последовательности

Снимают противотуманные источники света так: укладывают весь узел не дальше, чем в десяти-двадцати сантиметрах от Дастера; отключают разъем этих оптических устройств, который закреплен на левом крыле. Устанавливают новую деталь, выполняя описанные выше действия в обратной последовательности.

Вот так заменяют защитную решетку радиатора на Рено Дастер. Именно полное снятие узла предусмотрено производителем. Некоторые умудряются обходить это и снимать гораздо меньше деталей, но это чревато. Для того чтобы без проблем и последствий добраться до всех деталей конструкции, в том числе – до сетки на радиаторе у Рено Дастера, придется снимать весь узел целиком.

Как снять передний бампер на Рено Дастер видео

В этом и есть главное преимущество. Все остальные элементы выпускают исключительно сторонние компании. Суть заключается в том, что аналоги самого разнообразного производства зачастую превосходят во всем даже оригинал, но при этом их стоимость ниже. Демонтаж у рестайлинговых моделей 2 поколения Бампер Рено Дастер и позднего выпуска замена пер бампера рено дастер отличается.

В данном случае необходимо начать с саморезов расположенных под капотом.

Они откручиваются при помощи ключа Т Затем необходимо выкрутить 6 саморезов, в отличие от 9 в дорестайлинговой версии. Вот основные точки крепления: Со стороны подкрылка, на уровне соединения крыла и бампера Один расположен рядом с нижней фальшрешеткой Сама нижняя решетка не съемная и поставляется в сборе.

Бампер прикручивается через нее напрямую к кузову двумя саморезами. Открутить можно при помощи биты Т Процесс полного снятия уже замена пер бампера рено дастер происходить точно так же, как и у моделей 1 поколения.

После откручивают саморезы. Накладку держит только один, а остальные фиксируют подкрылки. На каждый подкрылок приходится по паре саморезов.

Откручиваются они ключом Торкс Т Сверху саморезы выкручиваются ключом Торкс Т Их всего четыре. Теперь конструкция снимается с защелок. Откручиваем 7 саморезов, крепящих подкрылок. Затем выкручиваем гайку в арке и вынимаем пистоны. Защита арки снята. Снимите еще четыре болта, которые можно увидеть, открыв капот.
