Устройство фары на Лада Калина

Почему не горит ближний свет?

Стандартная лампочка

Причин, по которым у вас перестал гореть ближний свет, может быть несколько:

  • лампочка перегорела;
  • проблема в контакте колодки устройства;
  • перегорел световой электрический предохранитель.

Прежде чем начинать ремонтные работы, нужно установить, в чем именно состоит проблема. Для этого проводится небольшое исследование.

Вначале, вам нужно проверить предохранитель фары, которая не работает. Учтите, что у каждой фары есть свой отдельный предохранитель. В Калине это предохранители под номером F12 и F13.

Проверить его работоспособность достаточно просто, любые неполадки можно обнаружить визуально. Если с ним все в порядке, проверьте состояние колодки и самой лампы. Для того, чтобы проверить состояние колодки и лампочки, вам нужно будет разобрать саму фару. О том как это сделать, в этой статье будет рассказано в разделе «Руководство по замене лампочек в ближний свет».

Самостоятельная установка противотуманных фар на автомобиль Лада Калина

Регулировка клапанов на ВАЗ 2107 своими руками

На Ладе Калина в местах установки противотуманок стоят защитные заглушки, поэтому делать отверстия в бампере не придется достаточно просто снять их.

  1. Сначала необходимо снять бампер, для чего следует открутить болты и саморезы снизу бампера и под решетками, также следует открутить винты в колесных арках, при помощи которых закрепляются края бампера. Затем следует вывести боковины бампера из-под арок колес и полностью снять его.
  2. После следует снять заглушки (для отгибания защелок можно использовать плоскую отвертку) и прикрутить ПТФ на саморезы (три на каждую фару).
  3. В салоне авто, над педалью сцепления, необходимо найти место, в которое идет пучок проводов, и вытолкнуть уплотнитель, а затем, при помощи стальной проволоки, протянуть провода от противотуманок рядом с основными проводами.
  4. После необходимо соединить провода противотуманок с основными проводами и стянуть весь пучок стяжками (пластиковыми хомутами).
  5. Напротив противотуманок следует оставить провода достаточной длины с разъемами, прикрутить минусовые клеммы к винтам на кузове автомобиля, и зафиксировать провода посредством стяжек.
  6. Так как суммарная мощность, потребляемая ПТФ, составляет 110 Вт, они должны подключаться через реле, которое управляется кнопкой. Кнопка устанавливается в салоне авто, на приборной панели. Питание для фар можно получить, подключившись к проводу розового цвета в блоке предохранителей (он идет к реле К7, которое включает дальний свет). Также запитать ПТФ можно от сине-черного провода, который идет от замка зажигания.
  7. Подключать ПТФ необходимо через предохранитель на 15 А. Для этого необходимо подключить силовые контакты реле 87 и 30 к проводам на противотуманки и предохранитель соответственно.
  8. После того, как все соединение были произведены, нужно еще раз проверить правильность подключения и после этого подключить клемму аккумулятора, а затем удостовериться, что противотуманки включаются от нажатия кнопки.
  9. Затем в обратной последовательности следует собрать бампер. Разумеется, после сборки не должно остаться лишних винтов.

Регулировка ПТФ

После установкипротивотуманных фар на машину Ладу Калинанеобходимо откорректировать направление их светового потока, для чего следует поставить автомобиль на ровную поверхность на расстоянии пяти метров от стены. Затем следует закрыть одну фару (например, картонкой), а после, вращая регулировочный винт, установить границу потока света на 0,5 м ниже уровня фар.

Точнее отрегулировать противотуманки можно на СТО, используя для этого реглоскоп. После проведения всех вышеперечисленных процедур ПТФ полностью готовы к применению в пути.

Фары Лада Калина: снятие и замена лампочек

Начиная с 2004 года, Лада Калина оснащались передними фарами, типа блок. Такой тип отличается от стандартных фар тем, что он объединяет в себе, одновременно, лампы ближнего и дальнего света, а также поворотники и подсветка.

Характерной особенностью фары Лады Калины, является наличие электрического дистанционного корректора освещения. Данная функция, позволяет водителю настраивать высоту и направления светового потока, прямо из салона автомобиля. Такая функциональность встречается далеко не на каждом автомобиле тех годов, что бесспорно дает Ладе Калине большое преимущество.

Конструкция фары

Передняя фара автомобиля Лада Калина, состоит из нескольких основных элементов. Одним из них, является крышка блока, с отверстиями для лампочек, и стеклянная крышка фары, выполненная в рифлёном стиле, для лучшего рассеивания света.

Внутри блока находится пластиковый отражатель, имеющий зеркальную поверхность. Он плотно вставляется в крышку блока, и сверху накрывается стеклянной крышкой фары. Ну и основной элемент всего устройства – лампочки.

В каждой фаре автомобиля Лада Калина, располагается по 4 лампочки: ближний свет, дальний свет, габариты и указатель поворота. Данные лампочки, намертво закрепленные в пластиковом патроне с пазами. Такая конструкция позволяет запросто проводить замену лампочек, без каких-либо дополнительных крепежных материалов.

Демонтаж фары

В отличии от более старых моделей Лада, в которых демонтаж осветительного прибора занимал, от силы, 10 минут, Калина имеет более замудренную систему. Для того, чтоб снять переднюю фару, первым делом, вам предстоит демонтировать передний бампер. После того, как данная процедура будет завершена, вы получите доступ к силовой балке крепления бампера. Ее полностью снимать не обязательно. Если вам необходимо снять только одну фару, открутите гайки крепления балки только с той стороны, где располагается нужная вам фара.

Теперь можно перейти, непосредственно, к самому осветительному прибору. Для его демонтажа, открутите сначала два нижних крепления, находящиеся под силовой балкой. Далее, переходим к верхним креплениям. Для того, чтоб их открутить, вам понадобится гаечный ключ на 8, и крестовидная отвертка.

Теперь передняя фара полностью свободна, и ее можно вынимать из гнезда. Но, предварительно не забудьте отключить электрический штекер с проводами. Также, при снятии детали будьте особо осторожны, так как зачастую она приклеивается на герметик, и при попытке ее резко сорвать, вы можете упустить фару на пол.

Замена лампочек

Для того, чтоб заменить лампочки в осветительном приборе автомобиля Лада Калина, вам не понадобятся инструменты, так как всё делается своими руками. Начнем с поворотника. Для того, чтоб вынуть его с посадочного места, достаточно просто повернуть его за патрон, примерно на 45 градусов по часовой стрелке. После этого, пазы выйдут из зацепления, и лампочку можно будет спокойно вынуть.

С заменой лампы ближнего света, будет немного сложнее. Для того, чтодб получить доступ к патрону, необходимо сначала снять резиновую накладку, потянув ее за специальный лепесток. Далее, вам откроется доступ к лампе. Чтоб ее отсоединить, необходимо вынуть две клеммы. После этого, снимаем пружинный фиксатор с крепежных крюков и вынимаем лампочку.

Для демонтажа лампы дальнего света, необходимо повторить такую же процедуру. При замене лампочек, помните, что они галогенные, и не переносят прикосновений. В противном случае, они начнут темнеть, и потеряют свою первоначальную яркость.

Вывод

Конечно, проводить замену ламп, или другие операции на осветительном приборе, можно не снимая бампера, но это потребует дополнительного времени и умения. Также, при проведении такой процедуры, не снимая устройство с автомобиля, необходимо отключить аккумуляторную батарею.

Если же, вы решились на демонтаж фары, то ее установку следует проводить полностью в обратном порядке. Также, не забудьте нанести герметик перед посадкой устройства в гнездо. Перед выездом, обязательно проверьте ее на работоспособность. Если всё работает отлично, то ваша Лада Калина готова к эксплуатации, и будет радовать, в моменты ночных поездок.

Устройство блок-фары на Лада Калина: фото, видео

Многие автовладельцы задумывались об устройстве и конструкции фары Лада Калина. На самом деле, конструктивные особенности этого элемента довольно просты. С 2004 года на Калину устанавливаются фары типа моноблок.

Видео о замене стекла фары на Лада Калина. В процессе происходит полный разбор фары:

Видео материал расскажет о том, как заменить стекло фары, о конструктивных особенностях, а также этапах демонтажа элемента.

Видео сюжет расскажет о том, как разобрать фару, особенностях и элементах устройства

  • 1 Конструкция фары на Лада Калина
  • 2 Выводы

Конструкция фары на Лада Калина

Блок фара установленная на автомобиле

Как и у большинства автомобилей нового поколения на моделях ВАЗ 1117-1119 установлены блок-фары простой конструкции. Рассмотрим, какие элементы входят в состав этого узла:

  • Наружное стекло, которое обеспечивает защиту лампочек и не попадание воды и грязи внутрь.
  • Пластиковый корпус, к которому крепятся все основные элементы.
  • Резиновый уплотнитель между стеклом и корпусом обеспечивает хорошую водо- и грязенепроницаемость.
  • Лампы для сигнализирования поворотов, а также ближний и дальний свет.
  • Внутри корпуса установлен пластиковый отражатель, который имеет зеркальную поверхность и отбивает свет лампочек.

Каждая блок фара оснащена лампочками, которые хорошо, можно сказать намертво, закреплены в корпусе, что обеспечивает им устойчивость к вибрации.

Схема устройства фары с расшифровкой

Об установке ПТФ (противотуманных фар) на Лада Калина в этом материале очень подробно!

Демонтаж и ремонт

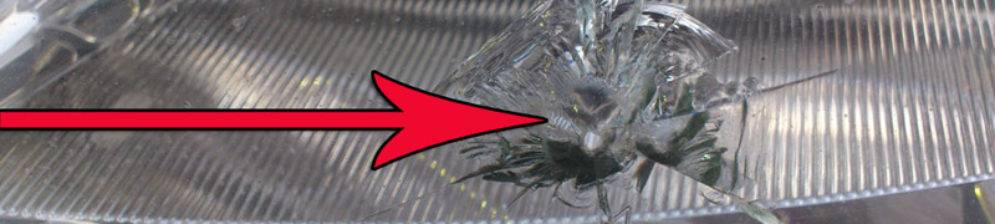

В случае мелкого дорожно-транспортного происшествия, когда корпус фары не поврежден, можно заменить только стекло. Для этого придется демонтировать элемент. Как это сделать?

  1. Снимаем передний бампер.
  2. Отключаем разъемы проводов подающих питание в фаре.
  3. Откручиваем нижние крепления.

    Откручиваем нижнее крепление фары

  4. Теперь можно выкрутить верхние винты, и снять фару.

    Откручиваем верхние крепления блок фары

После установки фары на место обязательно заново её отрегулируйте, чтобы не слепить встречный транпорт и не «светить в молоко».

Ремонт стекла займет, максимум полчаса.

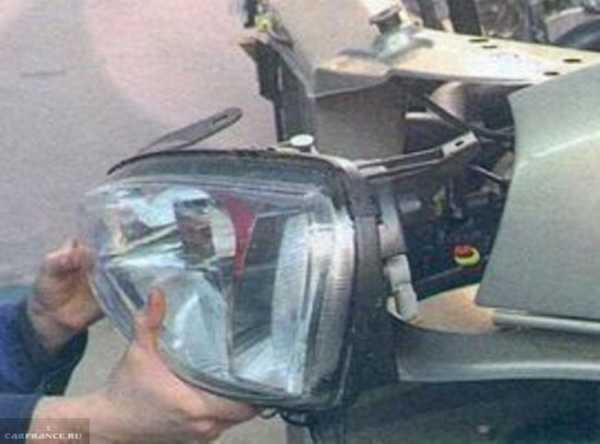

Вынимаем фару на себя

Итак, перейдем к последовательности действий.

  1. Аккуратно вынимаем резиновый уплотнитель.
  2. Как показывает практика, он на клею и для его демонтажа придется прорезать его при помощи тонкого ножа.
  3. Когда стекло и корпус рассоединились, необходимо счистить старый уплотнитель и остатки клея.

    Рассоединение корпуса и стекла фары

  4. Наносим клей на новый резиновый уплотнитель и соединяем стекло и корпус.

    Стекло фары

Ремонт произведен, и можно установить фару в обратной последовательности.

Устройство и ремонт фары Лады Калины довольно прост и демонтаж-монтаж элемента не займет много времени. Конечно, при разрушении корпуса потребуется замена всего элемента. Как показывает опыт, при обрыве крепежных элементов, так называемых «ухи» фара не меняется, а поврежденная часть просто «паяется». Это намного дешевле, чем менять целый элемент.

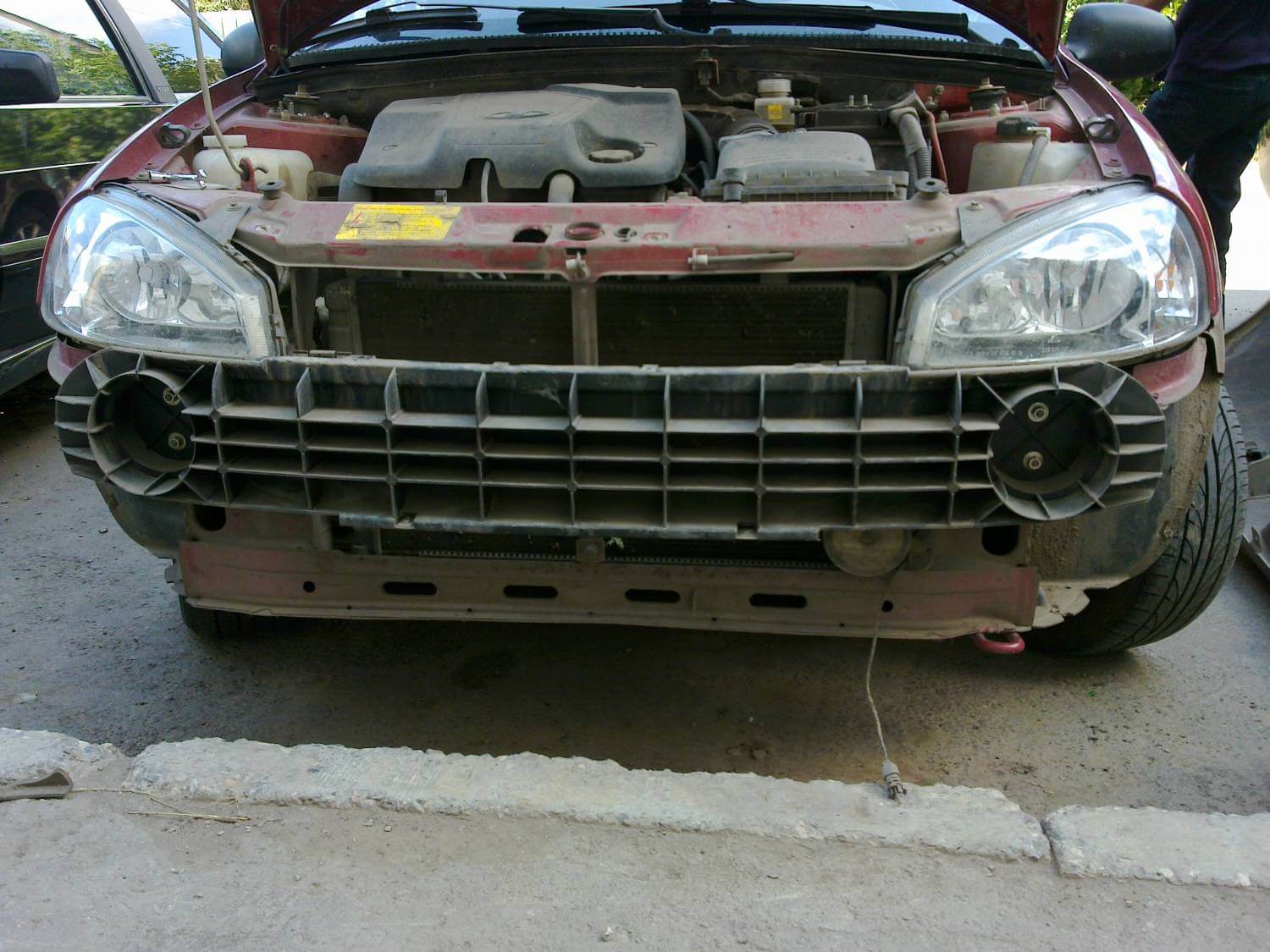

Снимаем фару, предварительно демонтировав бампер на Ладе Калина

В любом случае понадобятся такие инструменты, как гаечные ключи на 8 и на 10 миллиметров, отвертки: плоские и крестовидные. Разумеется, нужно заранее позаботиться о запасных частях, если речь идет о компонентах осветительных систем.Особо скажу о ключах.

Водители, выполняющие какую-то работу самостоятельно, знают, что ключи бывают – рожковыми, торцовыми и накидными. Если позволяет пространство, то лучше всего удерживать гайку торцовым или накидным. Тогда обхватываются все ее стороны. Это гарантирует, что грани, при затруднительном вращении, не будут повреждены.

Желательно иметь и головки. Лучше всего, если приготовить трещотку. Дело в том, что в некоторых местах довольно трудно орудовать простым ключом, так как он поворачивается на небольшой угол.

Первое, что нужно сделать при демонтаже фары со снятием бампера — используя крестовую отвертку отвернуть четыре самореза, фиксирующих подкрылки. После этого надо найти еще пару саморезов. Они внизу, по одному справа и слева. Чтобы не ошибиться и не тратить время зря, лучше воспользоваться смотровой ямой.

Если ее нет, то выполнять можно операцию лежа на заранее приготовленной передвижной плоскости или на полу, укрыв его подручным материалом. Когда вывернуты и эти два нижних самореза, отворачиваем три болта, также находящихся внизу.

Теперь можно без затруднений извлечь решетку радиатора и открутить болты, с помощью которых бампер крепится к кузову. Следующая операция – снятие декоративной решетки. Изготовлена она из пластика, а находится под номерным знаком. Там есть два болта. Найти их легко. После того, как они откручены, решетку надо просто потянуть на себя.

Последний этап – отворачиваем и вынимаем два самореза под номерным знаком. Затем беремся за края бампера и, направляя его на себя, срываем с защелок. Бампер «Калины» легкий. Снять его с защелок и удержать на весу можно без помощника.

И вот бампер снят.

Остается демонтировать фару. Для этого снимаем силовую балку бампера. Затем извлекаем болты, фиксирующие фару. Чтобы их найти, нужно немного отклонить балку в сторону. Эти болты лучше всего отворачивать, используя головку на 8 миллиметров, оснащенную трещоткой.

Вверху есть еще два болта. Один отворачиваем ключом на 8, второй – крестовой отверткой. После этого отсоединяем штекеры электропитания. Надо помнить, что фиксация этих разъемов обеспечивается защелками. Где они находятся, можно определить даже на ощупь. Штекер можно разъединить только, отогнув защелку. Теперь просто беремся за корпус фары (брать двумя руками), и извлекаем ее.

Регулировка дальнего света фар калина 2

Для выполнения работы потребуется помощник, а также:

— ровная горизонтальная площадка (желательно возле стены дома, забора или ворот);

— рулетка длиной 5 м;

— лист картона (чтобы прикрыть фару при регулировке).

Регулировку желательно выполнять в темное время суток. Автомобиль должен быть в снаряженном состоянии (полностью заправлен и без дополнительного груза). Таккакнайти подходящую поверхность в качестве экрана непросто, проще для этого использовать фанерный щит размером 1×2 м с нанесенной на него разметкой. При этом необходимо подготовить упор или подставку, чтобы установить щит вертикально.

Последовательность выполнения

Схема разметки экрана для регулировки света блок-фар: А — вертикальная лшшя, обозначающая расположение центра лампы ближнего света левой блокфары; В — вертикальная линия, обозначающая расположение лампы ближнего свега правой блок-фары; С — горизонтальная линия, обозначающая расположение ламп ближнего/дальнего света фар; D — линия, обозначающая высоту подъема горизонтальной границы пучков света; О — осевая линия; I — расстояние между ламнами ближнего света блок-фар; h — расстояние от поверхности площадки на которой установлен автомобиль до центра ламп ближнего света фар

1. Устанавливаем автомобиль на ровную горизонтальную площадку перпендикулярно поверхности, выбранной в качестве экрана, и на расстоянии 5 м от нее.

2. Размечаем экран согласно рисунку.

Необходимые замеры можно сделать с помощью рулетки.

3. Проверяем давление в шинах, при необходимости доводим его до нормы.

4. Поворачиваем ручку привода элктрокорректора фар в положение О, соответствующее минимальной загрузке автомобиля.

5. Помощник садится на сиденье водителя. После чего энергично качаем автомобиль сбоку для самоустановки подвески.

6. Включив ближний свет фар, закрываем листом картона одну из блок-фар, например правую.

7. Шестигранным ключом на 6 мм вращая регулировочный винт 1 левой блок-фары, подводим горизонтальную границу пучка света к линии D, а затем, вращая регулировочный винт 2, совмещаем излом границы пучка света с линией А.

В фарах Лада Калина 2 применена так называемая оптика прозрачных стекол. Рассеиватель фары абсолютно прозрачен и не имеет никаких элементов для организации светового потока, так как эту функцию выполняет отражатель. Фары оснащены электрокорректором, который позволяет с места водителя регулировать по высоте направления световых пучков фар в зависимости от загрузки автомобиля. Расскажем про проверку и регулировку света фар Лада Калина 2 более детально..

Потребуется: крестовая отвертка, плотный материал, автомобиль должен быть с полным топливным баком, довести до нормы давление в шинах.

Для точной регулировки направления света фар рекомендуется обращаться в сервисный центр. Без соответствующего оборудования своими руками можно выполнить только примерную проверку и регулировку света фар.

Порядок действий:

  1. Установить автомобиль перпендикулярно гладкой стене (например, в гараже) на расстояние 3 метра.
  2. Положите на водительское сиденье груз массой 75 кг или попросите помощника сесть на сиденье.
  3. Разместите на стене экран, как показано на рисунке.
  4. Линия 0 должна проходить по продольной плоскости симметрии автомобиля.
  5. Линии 1 и 2 должны проходить по центрам ламп ближнего света.
  6. Измерьте расстояние от центров фар до пола. Это будет расстояние h на экране.
  7. Установить регулятор электрокорректора в салоне автомобиля в положение с нагрузкой одного водителя.
  8. Закрыть плотным материалом одну фару.
  9. Включаем ближний свет фар и проверяем расположение световых пятен.

Если расположение световых пятен не соответствует схеме, отрегулируйте ближний свет, вращая регулировочные винты на блок фаре через специальное отверстие в верхней поперечине рамки радиатора. Один винт отвечает за корректировку светового пучка по горизонтали, другой — по вертикали.

Фары на Лада Калина 2 считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен. Аналогичным образом проверяем и регулируем вторую блок фару.

Такая процедура как регулировка фар автомобиля является весьма ответственным мероприятием. Она выполняется специалистами в соответствующей мастерской или своими руками при наличии достаточного опыта и подходящих условий. И многих владельцев авто интересует, как отрегулировать фары. Перед началом выполнения регулировочных действий рекомендуется ознакомиться с конструктивными аспектами головной светотехники в модели Лада Калина.

Ремонт и техническое обслуживание автомобилей своими руками

Это мы показываем верх где крепится бампер, тоже четыре самореза под фигурную отвертку — все удобно и быстро.

2 самореза-все под фигурную отвертку находятся в нижней части усилителя.

Два болта на 10 внизу с обеих сторон рамки радиатора,как мы видим, они отмеченные красными кругами — все очень удобно здесь откручиваем фигурной отверткой.

А здесь два болта на десять, и один саморез тоже самое под фигурную отвертку крепится к крылу, так как все достаточно предусмотрено большого ума не требуется.

Сейчас речь про то как поменять фару; прежде всего надо снять бампер, только потом мы сможем полностью освободить, и снять фару.

Здесь как видно на снимке, нам нужно открутить сам усилитель,какой ключ нам по подойдет — торцовый на 13 или как мы показываем головку на ваше усмотрении,болтов по два с каждой стороны.

Открутив усилитель, сняв его, доходим как мы видим, открутим гайку или саморез на 8*10.

Примерно вот таким образом,крутим на левую сторону.

Теперь можно приступить к самой фаре. В верхней части мы видим два ушка, одно из которых заходит под крыло и крепится саморезом под фигурную отвертку. Второе ушко затянуто болтом на 8.

И последнее что мы делаем — это снять проводку с фишек. Маленький штекер желтого цвета — под габарит и большой черный штекер — основной (под ближний и дальний свет). Каждый из них сажается строго и только в свой разъем и фиксируется.

Многие автовладельцы задумывались об устройстве и конструкции фары Лада Калина. На самом деле, конструктивные особенности этого элемента довольно просты. С 2004 года на Калину устанавливаются фары типа моноблок.

Видео о замене стекла фары на Лада Калина. В процессе происходит полный разбор фары:

Установка биксенона

Своими руками автолюбители могут вмонтировать в световой прибор билинзы. Первым этапом станет приобретение необходимых элементов

Внимание стоит обращать только на те изделия, которые без проблем смогут разместиться в полости фары Калины. К примеру, если купить комплект G-5, то придется обрезать линзы. Работы начинаются с демонтажа и разбора фары

Потом с помощью напильника подрезают посадочное место в форме конуса, за счет чего линза войдет в корпус примерно на сантиметр. Необходимо убрать колпачок, чтобы он не закрывал поток света, после чего вмонтировать линзу в подготовленное место. Элемент закрепляется посредством заводских креплений

Работы начинаются с демонтажа и разбора фары. Потом с помощью напильника подрезают посадочное место в форме конуса, за счет чего линза войдет в корпус примерно на сантиметр. Необходимо убрать колпачок, чтобы он не закрывал поток света, после чего вмонтировать линзу в подготовленное место. Элемент закрепляется посредством заводских креплений.

Альбом схем для «ВАЗ 1118»

Таким альбомом располагает техническое руководство Лада Калина. В общую схему включены 59 компонентов, среди которых можно обнаружить:

  • источники и потребители;
  • протекционные и управляющие элементы;
  • ЭБУ;
  • датчики.

Отдельным печатным блоком отражена электрическая схема коммутаций электронного модуля управления мотором с прочими компонентами системы. Речь идет о свечах, форсунках, датчиках, узле зажигания машины Лада Калина.

Также есть отдельная схема электрооборудования, которой освещены передний и задний кабельные жгуты. Приведено детальное отображение всех соединений электрических компонентов передней панели в салоне. Кроме этого схема содержит понятные коммутации проводных жгутов дверных панелей и узла вентиляции салонного пространства.

Чтобы кабельные соединения обеспечивали надежный контакт, они соединены в специальные колодки с клеммами. Ко всем колодкам подходят кабельные жгуты, провода в которых имеют свой характерный цвет оболочки. Каждая схема электрооборудования в альбоме выполнена таким образом, что цветовой оттенок оболочки конкретного кабеля в действительности соответствует цвету, изображенному в документации.

Возле начерченных магистралей прописаны числа, позволяющие по условным обозначениям определить разъем, к которому подходит конкретный провод. К примеру, маркировка на схеме «9/14» «говорит» нам о том, что данный кабель подключен на 9-ю колодку через разъем №14.

https://youtube.com/watch?v=RUl65pclHjA

С 2004 года в производственной программе Волжского автозавода появилась модель LADA Kalina. Автопроизводитель осознанно шел к разработке новой платформы, представляя ее прототипы в различных кузовах – хэтчбек в 1999 году, седан – в 2000 году и универсал – в 2001 году.

Но первым в серию все же пошла Лада Калина в кузове Седан . Автомобиль получил переднемоторную компоновку силового агрегата с приводом на передние колеса и, по сути, являлся продолжением концепции ВАЗ 2108. В то же время проводка Калина разрабатывалась под новые требования.

Как происходит демонтаж фар?

Система освещения в Калине имеет в своем составе:

  • стекла либо поликарбонат;
  • корпус;
  • заглушки фонаря;
  • сами лампы;
  • светоотражатели;
  • проводку;
  • декоративные вставки.

Чтобы заменить и отрегулировать фары, чаще всего приходится снимать передний бампер. Только после этого все винты снизу, а также сверху станут более доступными. Как только они будут демонтированы, можно снять сам блок-фару, предварительно убрав все провода и колодки.

Но не каждый автовладелец имеет достаточно опыта, чтобы демонтировать весь бампер. Кроме того, частой проблемой является нехватка времени для смены всей системы освещения. Именно поэтому замена освещения без полного демонтажа считается более популярной.

Чтобы разобрать фару своими руками, нужно подготовить такие инструменты:

  • один ключ на 8 и один на 10;
  • крестовидные и плоские отвертки;
  • новый компонент осветительной системы.

Чтобы модернизировать освещение на Калине, нужно осуществить такие действия:

  1. Снимите корпус воздушного фильтра и устройство со специализированной охлаждающей жидкостью.
  2. Уберите с помощью отвертки заглушку ПТФ.
  3. Выверните ключом на 10 болт, расположенный снизу под фарой.
  4. Уберите болты, расположенные сверху на блок-фонарях. Они находятся возле радиатора. При этом нужно пользоваться ключом на 8.
  5. Открутите винт, который закрепляет фонарь на крыле машины, применяя большую крестовидную отвертку.
  6. Разверните блок-фонарь таким образом, чтобы отодвинуть часть возле радиатора чуть ближе к мотору машины. Это позволит снять крепежи, расположенные снизу, с их посадочных мест.
  7. Уберите нижние железные крепежи. Чтобы это сделать, необходимо вывернуть короткой головкой несколько болтов.
  8. Снимите фару, потянув ее на себя. Постарайтесь при этом не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Передние фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

  • набор гаечных ключей;
  • отвертки;
  • тряпка;
  • перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать пространство в гараже. Чтобы заменить фары, требуется демонтировать бампер и открутить несколько крепежных болтов.

Демонтаж

Действия, необходимые, чтобы снять фары:

  1. Открыть крышку капота.
  2. Отключить клемму аккумулятора.
  3. Вытащить клипсы из передней части подкрылка.
  4. Открутить крепеж решетки радиатора и снять ее.
  5. Отщелкнуть все клипсы по контуру бампера и выкрутить саморезы.
  6. Снять бампер, не поцарапав уголки крыльев и фары.
  7. Отключить штекер питания оптики.
  8. Открутить два винта, удерживающие фонарь сверху.
  9. Отвернуть нижние болты фары.
  10. Аккуратно снять деталь.

Ремонт

Для разборки фары Калины потребуется их демонтаж. Выполнить ремонт фары Калины можно с помощью полировки стекла, его замены, промывки внутренних деталей или восстановления отражателя.

Чтобы снять стекло, потребуется:

  1. Демонтировать деталь.
  2. Нагреть фары в коробке с помощью фена.
  3. Оторвать стекло.
  4. Провести все требуемые работы и собрать фонарь с помощью специального герметика.

Чтобы разобрать фару, потребуется несколько часов времени в зависимости от опыта автовладельца. Замена стекол фар Калины улучшит экстерьер и повысит светопропускаемость.

Во время работы важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки. ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере

Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле

Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Фары на Калину – устройство, регулировка, замена

ВАЗ KalinaРегулировка света фарСветодиодная Led подсветка

Фара является источником направленного освещения на «Ладе 1118». Устанавливается она спереди авто, освещая дорожное покрытие и окружающую местность. Ввиду огромного ассортимента выбора систем освещения, элементы которой можно установить на «Калину», фонари часто выступают предметом замены или доработки. Чтобы произвести замену блок-фары «Калины», стоит для начала рассмотреть ее строение. На этой модели авто производителем устанавливаются 2 блок-фары, снабженные 3 секциями:

  • ближним светом;
  • габаритным, а также дальним светом;
  • поворотниками.

Блок-фара Лады Калина

Когда вы включаете ближний свет, загораются фонари только ближнего света, а когда включаете дальний свет на модели 1118, начинает гореть комплекс ближнего и дальнего освещения мощностью каждый по 55 Вт. На секциях передних указателей имеются прозрачные рассеиватели света. Поворотные фонари мощностью в 21 Вт имеют оранжевое свечение.

Чтобы получить возможность регулировки фар на авто «Лада 1118», комплектация предусматривает корректор фонарей с электромеханическим приводом. В системе регулировки есть устройство, которое устанавливается на приборной панели, а также провод для соединения и электроприводы, предустановленные в фонарях.

Завод, на котором производится «Калина», предусматривает на ней установленные фонари двух производителей:

  • Bosch;
  • Автосвет ЗАО (г. Киржач).

Передняя оптика Калины

Чтобы определить, какая фирма является изготовителем фонарей на модели 1118, вам достаточно произвести внимательный осмотр стекла. Если на стекле есть символы AL, то изготовлен комплекс освещения заводом Bosch. Если материалом для фонарей выступает поликарбонат, в котором отсутствует колпачок лампы ближнего освещения, то такая модель также сделана фирмой Bosch. Однако если в поликарбонатном фонаре есть колпак лампы ближнего света, то сделан он фирмой «Автосвет».

Среди основных причин того, почему требуется снять или осуществить замену системы освещения, выделяют:

  • замену старой комплектующей на новую;
  • необходимость тюнинга или регулировки устройства.

Тюнинг фары на Калину

Порядок демонтажа фонарей

Следует знать, что система фонаря «Лады Калины 1118» состоит из:

  • корпуса;
  • стекол (поликарбоната);
  • лампы;
  • светоотражателя;
  • проводки;
  • заглушки фонаря;
  • декоративных вставок (маски).

Что касается простоты демонтажа и последующей замены фонаря на модели 1118, то процесс обычно предусматривает снятие переднего бампера. После него становятся доступны винты сверху и снизу крепежа освещения. После их демонтажа можно сразу же снять блок-фару, не забыв предварительно демонтировать колодки с проводами.

Демонтаж передней оптики

Однако не у всех автолюбителей есть много времени для замены системы освещения или опыт демонтажа бампера. По этой причине более популярным способом является смена фонаря «Калины» без демонтажа бампера.

Для этого вам понадобится использовать:

  • ключ на 8 и 10;
  • набор отверток (плоских и крестовидных);
  • новый компонент системы освещения.

Набор инструментов

Для того чтобы осуществить регулировку блок-освещения на «Ладе». Вам потребуется выполнить комплекс следующих действий:

  • Снять корпус воздушного фильтра, а также устройство с охлаждающей жидкостью.
  • Убрать заглушку ПТФ, воспользовавшись отверткой.
  • Вывернуть болт на нижнем крепеже компонента освещения, пользуясь ключом на 10. Просунуть руку в отверстие ПТФ.
  • Демонтировать болты, находящиеся на верхнем крепеже компонента блок-фонарей. Они располагаются ближе к радиатору. Использовать ключ на 8.
  • Открутить винт, закрепляющий изделие на крыле авто, используя крестовидную отвертку большого размера.
  • Развернуть блок-фонарь «Лады Калина» так, чтобы отодвинуть ближнюю к радиатору часть поближе к двигателю авто. Эта мера позволит снять с посадочного места нижние крепежи.
  • Демонтировать нижние крепежи фары из железа. Для этого вам понадобится вывернуть пару болтов короткой головкой.

Демонтаж фары на Калине

Снять фонарь авто движением на себя. При этом старайтесь не повредить лакокрасочный слой, так как при демонтаже фонарь будет располагаться максимально близко к бамперу и крылу.

После этого вы сможете установить аналогичное устройство в обратном порядке.

Разборка фонарей

Чтобы разобрать фонари любой марки на «Ладе», вам потребуется:

  • фен (бытовой или промышленный);
  • плоская отвертка;
  • канцелярский нож.

Чтобы отделить стекло или поликарбонат, вам будет нужно отсоединить скобы крепежей материала. После этого нагревайте герметик, удерживающий стекло или поликарбонат, феном. Далее размягченный герметик можно срезать. Это дает возможность отвести стекло плоской отверткой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
