Устройство топливного насоса бензинового двигателя

Электронная система управления распреде­лительными топливными насосами с дози­рующим электромагнитным клапаном

При использовании таких насосов (рис. «Аксиально-поршневой распределительный топливный насос высокого давления с управлением при помощи электромагнитного клапана«) количество подаваемого топлива дозируется электромагнитным клапаном высокого давле­ния, который перекрывает камеру насосного элемента. Это дает еще большую гибкость дози­рования топлива и возможность регулирования момента начала впрыска топлива. Кроме того, за счет уменьшения нерабочих объемов повы­шается потенциал рабочего давления насоса.

Основными узлами насоса являются элек­тромагнитный клапан высокого давления, электронный блок управления и инкремент­ный датчик угла поворота для управления электромагнитным клапаном.

Закрытие электромагнитного клапана опреде­ляет начало подачи топлива, которая продолжа­ется до момента открытия клапана. Количество впрыскиваемого топлива зависит от времени, в течение которого клапан остается закрытым. Управление при помощи электромагнитного кла­пана позволяет быстро открывать и закрывать камеру насосного элемента независимо от ча­стоты вращения коленчатого вала. Такой метод обеспечивает быстрое регулирование подачи топлива независимо от частоты вращения колен­чатого вала двигателя, улучшение герметизации полостей высокого давления и в конечном итоге увеличение эффективности насоса.

Насос снабжен собственным блоком управ­ления для точной установки момента начала подачи топлива и его дозирования. В памяти ЭБУ хранится программа работы конкретного насоса и информация о данных его калибровки.

Электронный блок управления работой двига­теля определяет начало впрыска топлива и его подачу на основе рабочих характеристик двига­теля и отправляет эту информацию по каналу связи в блок управления насоса. С использова­нием такой системы можно управлять как момен­том начала впрыска, так и началом нагнетания.

Блок управления насоса также получает сигнал о количестве впрыскиваемого топлива через шину данных. Этот сигнал затем об­рабатывается в блок управления двигателя в соответствии с сигналами, поступающими от педали подачи топлива, и другими параме­трами, определяющими потребное количество топлива. В блок управления насоса сигналы о количестве впрыскиваемого топлива и ско­ростном режиме работы насоса на момент на­чала подачи топлива принимаются в качестве входных переменных для диаграммы рабочих характеристик насоса, на основании которых соответствующий период срабатывания сохра­няется в виде угла поворота кулачковой шайбы.

И наконец, момент срабатывания электро­магнитного клапана высокого давления и про­должительность его закрытия определяются по данным угла поворота датчика, интегриро­ванного в топливный насос распределитель­ного типа (VE). Этот датчик используется для регулирования по углу поворота/времени. Дат­чик состоит из магниторезистивного сенсора и кольцевого элемента, обладающего маг­нитным сопротивлением и имеющего метки, расставленные через 3°, для каждого цилин­дра двигателя. Датчик с высокой точностью определяет угол поворота приводного вала, при котором электромагнитный клапан от­крывается и закрывается. Это позволяет блок управления насоса преобразовывать данные по моменту начала подачи топлива в данные по соответствующему этому моменту углу по­ворота кулачкового вала и наоборот.

Мягкое протекание процесса подачи топлива в начале впрыскивания, которое зависит от кон­структивных особенностей насоса распредели­тельного типа, еще больше реализуется при использовании форсунки с двумя пружинами. При работе прогретого двигателя с турбонадду­вом такое протекание топливоподачи позволяет снизить уровень шума работающего двигателя.

Предварительный впрыск

Обеспечивает дальнейшее снижение шума от сгорания топлива без ухудшения работо­способности всей системы, которая должна обеспечивать максимальную эффективную мощность при минимально возможном экс­плуатационном расходе топлива. Для получе­ния предварительного впрыска дополнитель­ных конструктивных изменений не требуется. В течение нескольких миллисекунд ЭБУ за­ставляет срабатывать электромагнитный кла­пан дважды. Электромагнитный клапан с высокой точностью и быстродействием регу­лирует количество впрыскиваемого топлива. Типичные значения количества впрыскивае­мого топлива составляют 1,5 мм3.

Что это такое

Прежде чем детально разобрать и устройство, и принцип работы, на котором основан ТННД, следует вникнуть в суть этого агрегата. Нужно как минимум понять, что это такое, для чего используется и где стоит в автомобиле

Важно уловить назначение приспособления. Это во многом упростит дальнейшее понимание устройства. Задача наноса низкого давления заключается в том, чтобы создать оптимальные условия для работы все системы топливоподачи в машине

В зависимости от конкретного автомобиля, на разные машины могут устанавливаться различные виды устройств

Задача наноса низкого давления заключается в том, чтобы создать оптимальные условия для работы все системы топливоподачи в машине. В зависимости от конкретного автомобиля, на разные машины могут устанавливаться различные виды устройств.

То есть два предусмотренных системой насоса непосредственно связаны друг с другом. В основном помпу низкого давления размещают непосредственно на коробе фактически главного насоса, то есть устройства высокого давления, либо около него. Между ними предусмотрено соединение на основе специальных трубок. По ним протекает топливо, параллельно проходя через очищающие фильтры. Это система грубой и тонкой фильтрации, что необходимо для удаления всех посторонних примесей, присутствующих в горючем.

ХАРАКТЕРИСТИКИ ТОПЛИВНОГО НАСОСА

Электрический бензонасос HEP02A идеально отвечает всем моим требованиям. Его основные характеристики следующие:

металлический корпус с «ушами» для жёсткого крепления к кузову

Это немаловажно, поскольку насос мембранного типа, соответственно, немного вибрирует при работе;.
длина всего 138,2 мм, диаметр — 58 мм, а вес всего 350 грамм, что позволяет его без труда разместить в подкапотном пространстве;.
рабочий ток 1,8А, что не создаёт высокую нагрузку на генератор и АКБ;.
производительность 70 л/час. Учитывая, что в идеале штатный механический насос выдаёт не больше 60 л/ч, небольшой запас совсем не помешает;.
рабочее давление 0,032-0,045 МПа

Достаточное для прокачки топливной магистрали и уверенного питания карбюратора;.
диаметр подсоединяемых патрубков составляет 0,8 мм, что полностью отвечает диаметру топливной магистрали.

Итак, с насосом я определился. Кстати, пришла посылка довольно быстро, и даже коробка была не помята.

Признаки неисправности бензонасоса

Автолюбитель с опытом может определить неисправности своего авто по его поведению либо по посторонним звукам. Это относится и к бензонасосу. Если же знаний недостаточно, стоит учитывать следующие характерные признаки, указывающие на проблемы с топливным насосом:

• мотор не запускается;
• двигатель почти всё время глохнет;
• снижается мощность и динамика автомобиля.

Однако стоит учитывать, что мощность может снижаться и по ряду других причин: проблемы с поршневыми кольцами, клапанами и т. п. Если бензонасос полностью неисправен, то двигатель запустить не удастся.

Не качает бензонасос

Причин того, что устройство не подаёт топливо, может быть несколько. Прежде чем приступать к поиску неисправностей, нужно убедиться, что в баке есть бензин. Бывает так, что датчик уровня показывает неправильно и проблема сводится попросту к отсутствию топлива. Нужно также убедиться, что фильтрующие элементы не засорены, а лучше их заменить, ведь стоят они недорого. После этих действий можно приступать к диагностике.

Причинами неполадок могут быть:

• износ из-за длительного пробега;
• повреждение диафрагмы;
• недостаточная жёсткость пружины в результате растяжения;
• загрязнение клапанов;
• нарушение герметичности узла.

Если бензонасос на «семёрке» не подаёт топливо, то из этой ситуации есть два выхода: поставить новое устройство или разобрать старое, провести диагностику и заменить повреждённые детали.

На моей машине однажды возникла ситуация, которая указывала на нехватку топлива двигателю: не было нормальной динамики, мотор периодически глох и не запускался. Бензина в баке было достаточно, фильтры в нормальном состоянии, а машина не ехала. После длительных разбирательств и выяснений причин подобного явления неполадка была найдена: шланг подачи топлива от насоса к карбюратору внутри разбух, что указывало на низкое качество изделия. Внутреннее сечение стало очень маленьким и недостаточным для прохождения необходимого количества топлива. После замены шланга проблема исчезла. Кроме этого, я меняю топливные фильтры не реже, чем через каждые 5 тыс. км. пробега (лучше чаще). У меня они стоят перед бензонасосом и после него. Как показывает практика, даже при установке двух фильтров, а также при наличии сеточки в самом бензонасосе и на входе карбюратора, в поплавковую камеру всё равно проникает мусор. Это приводит к тому, что карбюратор периодически приходится чистить.

Видео: топливный насос ВАЗ не качает

Перестаёт качать на горячую

Одной из проблем классических «Жигулей» является перегрев бензонасоса, который приводит к нарушению его работоспособности — он попросту перестаёт качать. Неполадка обусловлена образованием паровой пробки, которая перекрывает подачу бензина. Есть несколько способов решения проблемы: поливать насос для охлаждения водой либо ездить с мокрой тряпкой на нём. Эти методы применимы в критической ситуации, но никак не для повседневного использования. Проблема устраняется регулировкой бензонасоса посредством прокладок, заменой штока, заменой самого узла или применением более качественного топлива.

Проверка бензонасоса

Если есть подозрения или проявляются характерные признаки неполадок топливного насоса, механизм следует проверить. Для этого выполняют следующие действия:

1. Ослабляем хомут шланга, подающего бензин в карбюратор, а затем стягиваем шланг со штуцера. Из патрубка будет вытекать бензин, поэтому его край лучше опустить в пустую ёмкость.

УСТАНОВКА ЭЛЕКТРИЧЕСКОГО ТОПЛИВНОГО НАСОСА HEP02A

Весь процесс монтажа занимает всего 2-3 часа. Но многое зависит от вашего опыта и наличия под рукой всех необходимых инструментов.

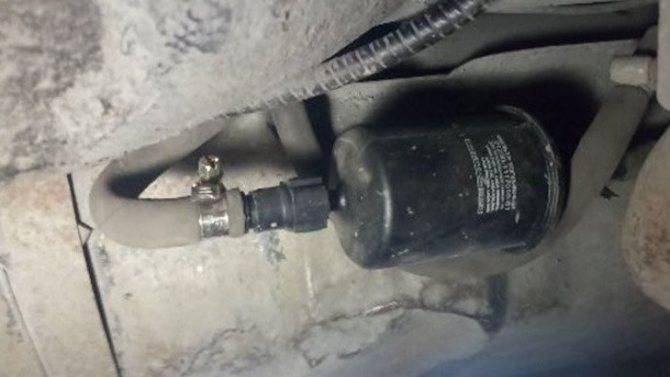

Первоначально необходимо установить топливный фильтр тонкой очистки — предварительная фильтрация бензина позволит уберечь новый насос от повреждений, вызванных попаданием в него частиц грязи. Я установил топливный фильтр непосредственно под баком, в месте выхода топливных патрубков. Прикрепил я его на шланги, тщательно затянув их хомутами.

Следующим этапом идет монтаж непосредственно электробензонасоса. Его я решил прикрепить к левому крылу автомобиля в подкапотном пространстве — там к нему открывается свободный доступ.

Процесс следующий:

• Для начала нужно поддомкратить автомобиль и снять переднее левое колесо.
• Затем просверлить в крыле 2 отверстия для крепления бензонасоса.
• Установить бензонасос и прикрепить его с помощью болтов с гайками.
• Установить колесо на место и снять машину с домкрата.
• Подключить электробензонасос к топливной магистрали и карбюратору, тщательно протянув топливные шланги хомутами.

Теперь настала пора разобраться с его подключением к бортовой электросети авто. Я подключил электрический топливный насос низкого давления непосредственно к зажиганию через реле и предохранитель. То есть, при повороте ключа в замке сразу начинает качать насос, а уже затем можно запускать двигатель. Это наиболее удобный и простой вариант. Схему подключения в бортовой сети я нашел в интернете.

Как Поставить Электробензонасос На Карбюратор

Бензонасос на карбюратор. это может быть?

• Бензонасос на карбюратор . это может быть?
• 1. Как это работает бензонасос на карбюратор.
• 2. Установка бензонасоса карбюратор .
• 3. Фильтр бензонасоса.
• 4. Плюсы и минусы установки бензонасоса на карбюратор .

Карбюратор. узел мощности двигателя внутреннее сгорание, которая предназначена для приготовления оптимальной воздушно-топливной смеси путем объединения воздуха с жидким топливом и регулирования объема подачи этой смеси непосредственно в цилиндры двигателя. Это устройство очень популярно в широком ассортименте двигателей. внутреннее сгорание. В массовом производстве эти устройства начали появляться в середине двадцатого века. Но из-за технологических достижений они вскоре начали заменять системы впрыска топлива.

Следовательно, если карбюратор Это «старое устройство», то его работа будет поддерживаться теми же механическими устройствами. Инжекторы являются относительно новыми системами, поэтому они поддерживаются электроникой. Однако многие автолюбители прибегают к практике синтеза элементов этих устройств. Как установить карбюратор О том, как установить карбюратор в Таврии; Одним из таких элементов является газовый насос.

Это устройство предназначено для приема топлива из топливного бака непосредственно в двигатель. внутреннее сгорание

. Карбюраторный электрический топливный насос. бортовой. Поэтому основной функцией этого агрегата будет передача и транспортировка топлива под необходимым регулируемым давлением, которое необходимо для стабильной и нормализованной работы.внутренний двигатель сгорания. Технологический прогресс не знает границ. Инновация также распространяется на автомобильную среду. Итак, в современном мире существует два основных типа газовых насосов, которые предназначены для двигателей внутреннего сгорания: механический и электрический.

Первый тип предназначен для карбюраторов, а второй отвечает за работу инжектора. Первый тип будет установлен снаружи топливного бака, рядом с карбюратором. Как поставить карбюратор на самокат. Второй тип монтируется непосредственно внутри резервуара. Синтез, изобретенный самими автомобилистами, довольно интересен. Это то, чтоЭлектрические бензиновые насосы расположены на карбюраторах, что на порядок лучше, чем у обычного механического бензинового насоса.

Устройство подкачивающего насоса и различные типы ТННД

Если говорить о конструкции,  топливный насос низкого давления имеет следующие составные элементы:

1. Приводной вал
2. Ротор с лопастями
3. Статор
4. Диск распределения
5. Приводную шестерню-регулятор
6. Соединительные муфты

Принцип действия заключается в том, что сначала начинает двигаться ротор, в результате его лопасти приближаются к статору. В результате под воздействием центробежной силы создаются «камеры» и определенное напряжение. Затем из камер горючее поступает к ТНВД. Для подачи топлива в диске распределения выполнены каналы. Если давление превышает норму, часть горючего перенаправляется на редукционный клапан.

С учетом того, что подкачивающий насос и насос высоко давления связаны, для  того, чтобы поддерживать необходимые условия, имеется топливный сливной дроссель. Указанный дроссель представляет собой жиклер, который вкручен в ТНВД.

Данное решение позволяет поддерживать нужные условия в камерах, при этом учитывается зависимость от  той скорости, с которой движется приводной вал. Подобная схема хорошо подходит для дизельных моторов, при этом существуют и другие виды подкачивающих насосов.

Разновидности топливных насосов низкого давления

Начнем с того, что топливный насос низкого давления установлен на любом автомобиле, бензиновом (карбюратор, инжектор), так и на многих дизельных, но не на всех. Данное устройство «вытягивает» горючее из топливного бака, после чего топливо проходит через фильтры, попадает в дозирующие системы и подается в двигатель.

При этом подкачивающие насосы бывают механическими и электрическими. На бензиновых карбюраторных ДВС стоит механический насос, на инжекторных моторах  подкачивающий топливный насос электрический. Однако если в бензиновых аналогах независимо от типа мотора такой насос является основным, в дизельных двигателях подкачивающий насос подает топливо на ТНВД.

Механический подкачивающий насос, как правило, ставится на блок цилиндров. В действие такое устройство приводит сам двигатель. Если просто, во время вращения мотора происходит нажатие на специальный кулачок насоса, в результате устройство начинает закачивать горючее в карбюратор. Также механический насос имеет специальный рычаг, что позволяет вручную прокачать бензин перед запуском двигателя.

Электрический подкачивающий насос стал необходимостью после того, как появились инжекторные двигатели. Дело в том, что для нормальной работы инжектора топливо должно подаваться на форсунки под более высоким давлением по сравнению с карбюраторными ДВС.

Естественно, слабый по производительности механический насос не способен справиться с такой задачей.  Ему на смену пришел электробензонасос. Такой насос фактически представляет собой электродвигатель и насосную камеру, которые объединены в общем в корпусе. Нагнетатель расположен прямо в бензобаке и погружен в топливо. Также в корпус насоса интегрирован датчик уровня топлива и специальная сетка-фильтр для очистки горючего.

Такое решение имеет целый ряд преимуществ, так как устройство более производительное, а также не перегревается от избытков тепла в подкапотном пространстве. Также перед запуском двигателя нет необходимости подкачивать топливо вручную, так как после поворота ключа зажигания подкачивающий насос начинает сразу работать, поднимая давление в системе питания.

Еще следует отметить, что в схеме с электрическим насосом топливо постоянно движется по магистралям, что позволяет поддерживать нормальную температуру горючего и избежать перегрева.

электробензонасос на карбюратор — Задний привод. Как работает электробензонасос на карбюраторе.

Почему не заводиться карбюраторный двигатель на горячуюЭлектробензонасос

имеет достаточно схожий принцип работы с механическим типом. Так, основное задание данного устройства заключается в засасывании топлива непосредственно из топливного бака в двигательвнутреннего сгорания . Регулируем карбюратор своими руками как на что нельзя настроить. Само же устройство электробензонасоса на карбюраторе работает при достаточно низким давлением. Такое различие с работой на инжекторе будет исходить из того, что насос будет находиться возле карбюратора, а не в топливном баке, как на инжекторе. Из-за этого сама работа будет проходить под достаточно низким давлением. Хотя, такую установку проводят лишь в условиях автосервиса.

Следовательно, если автомобилист хочет все сделать самостоятельно, то лучше внедрить электробензонасос в топливный бак так само, как и на инжекторе. Само же такое устройство обязано своей работой сердечнику, устройство которого будет втягиваться в электромагнитный клапан, до отключения подачи электрического тока, посредством открытия контактов.

В последнее время электробензонасос стал популярным устройством среди пользователей карбюраторных систем. Это связано непосредственно со всеми преимуществами работы данного агрегата, которые не могут сравниться с работой механического устройства бензонасоса.

Электрические бензонасосы

Здесь система более сложная, т. к. есть две разновидности: погружные устройства, размещаемые в баке, и выносные, закрепляемые отдельно. И те и другие работают от электромотора, находящегося прямо в насосе. Как проверить бензонасос?

Напряжение

Возьмите обычный тестер, а если его нет, автомобильную лампочку с присоединенными проводками. Теперь нужно обнаружить ваше устройство. Если топливный насос выносной, то располагается где-то рядом с баком. Если погружной – отыщите выходные клеммы (обычно они под задним сиденьем). Далее:

• включите зажигание;
• прикоснитесь щупами вольтметра или проводками от лампы к контактам;
• если показания прибора соответствуют 12-12,5 вольтам или лампочка загорелась, значит, напряжение на насос подается.

Проводка

Оценить ее состояние ее несложно: возьмите пару длинных проводов и напрямую подсоединитесь к насосу. Если он «завизжит», считайте, что причина неисправности найдена. А если нет? Идем дальше.

Предохранитель

Здесь все ясно: надо найти, где он находится, и заменить, или вставить «жучок». Если предохранитель перегорает, неприятность, скорее всего, связана с плюсовым проводом, идущим к бензонасосу, который замыкает на «массу».

Чтобы его обнаружить, прочитайте надписи на крышке блока предохранителей. Вытащите деталь из гнезда. На всякий случай проверять исправность реле нужно при снятых клеммах аккумуляторной батареи. На ее плюс накрутите провод и подключите его к двум точкам реле: «85» и «30». Минусовый электрод подсоедините к контакту лампочки и клемме реле «86». Второй провод от лампы должен быть подключен к контакту «87». Если лампа будет светить, реле исправно. При наличии мультиметра присоедините его щупы к клемме «85» и «86». Бесконечно большое сопротивление свидетельствует о перегорании обмотки. Но как быть, когда вы обнаружили, что работоспособность реле равна нулю, а приобрести деталь негде? Просто перемкните его контакты «87» и «30».

Как проверить давление бензонасоса

Случается, что устройство работает, но двигатель не запускается. В этом случае нужно проверить давление, которое должно составлять от 2,5 до 3,2 кг/кв. см (уточните в инструкции по эксплуатации к своей машине). При нажатии на акселератор оно поднимается в среднем на 0,5 кг/кв. см. Если нет возможности это сделать, попробуйте осмотреть фильтр грубой очистки. Чтобы вытащить его, если насос погружного типа, снимите лючок, отвернув болты. Далее проверьте топливные трубки на предмет утечки горючего. В заключение замените фильтр тонкой очистки.

Виды инжекторных бензонасосов

Каждый автомобильный двигатель предъявляет свои требования к количеству топлива, поэтому насосы на разных моторах могут применяться совершенно разных конструкций. В тех двигателях, где потребность в количестве топлива невелика, но первостепенную роль играет давление, применяют насосы ротационного типа. Они могут быть роликовые, вихревые и пластинчатые. Устройство роторов несколько разнится, но принцип работы у этих трех конструкций один. По мере вращения ротора, объем всасывающей камеры уменьшается, тем самым в камере создается давление, которое выталкивает топливо в магистраль. Конструктивно проще устроить привод насоса в одном с ним корпусе, поэтому большинство производителей (SBR, Pierburg) так и поступают, независимо от расположения насоса — в баке, или снаружи.

Насосы ротационного типа используются в тех двигателях, где потребность в количестве топлива невелика, но важно давление

Второй тип насосов, используемых в инжекторных системах питания — центробежный лопастной. Конструкции такого типа тоже применяются для воды в быту. Устроен насос так: рабочее колесо по периметру оборудовано лопатками, все это соосно помещено в камеру с двумя каналами — приемным и выпускным. По мере вращения рабочего колеса, топливо перекачивается из приемного в выпускной контур, создавая давление до 450 мПа, чего вполне хватает даже для самых требовательных инжекторных систем. Именно такими насосами оборудуют системы с непосредственным впрыском топлива в камеру сгорания. Независимо от того, как работает бензонасос, главная его задача — поддержание давления в системе питания.

Механические бензонасосы

Устанавливаются на карбюраторные силовые агрегаты и отличаются простотой конструкции, работа устройств не зависит от электропитания. Функционирование насоса обеспечивается при помощи привода, перемещающего диафрагму, которая сжимаясь, качает бензин. Как проверить бензонасос? Есть два основных метода.

Без снятия и разборки

Отсоедините шланг, надетый на штуцер карбюратора, и опустите его в подходящую бутылку. Нащупайте на устройстве рычаг подкачки, резко надавите на него несколько раз. Из шланга пойдет относительно сильная струя бензина с минимальным количеством воздуха (почти без пузырьков).

Здесь есть небольшой нюанс, на который «попадаются» неопытные водители. Если толкатель устройства упрется в эксцентрик, подкачка работать не будет. В подобной ситуации просто слегка проверните коленвал стартером. Можно поступить и проще, если у вас есть помощник. Попросите его «крутануть» стартер и взгляните на струю горючего. Если она слабая, запчасть придется демонтировать и осмотреть.

С разборкой

Посмотрите на верхнюю крышку насоса на предмет наличия подтеков. Если они есть:

1. Разберите устройство и замените пару прокладок;
2. Следующие объекты осмотра – диафрагмы: трещины и разрывы не допускаются.
3. Очистите фильтр-сетку, клапаны впуска, выпуска: детали должны быть без грязи, налетов.
4. Если новые прокладки установлены, а бензин все равно подтекает, приставьте верхнюю крышку к корпусу без них и направьте на свет. Вполне возможно, что после сильной затяжки плоскости неплотно прилегают друг другу. Проблему можно решить при помощи наждачки.

Что касается импортных бензонасосов, то некоторые из них неразборные. Можно попытаться высверлить заклепки, но если внутри изношенные детали, их придется где-то покупать или делать самому.

Бензонасос где находится, назначение устройства

Расположение устройства, отвечающего за бесперебойную доставку энергоносителя в рабочем режиме, зависит от его типа. Механические применяются на авто с карбюраторами, а также в качестве вспомогательной системы дизельного транспорта. Для создания активного и вместе с тем эффективного разрежения функция управления режимом накачки топлива передается распределительному валу двигателя. Даже автовладельцы, не располагающие специальными знаниями, всегда безошибочно расскажут о том, где находится механический бензонасос. При поиске неисправностей или замене этот агрегат ищут в зоне расположения двигателя.

Системы подачи топлива с электрическим приводом приводятся в действие непосредственно от аккумулятора или генератора. Это снимает ограничение на место расположения этого элемента. В зависимости от задумки конструктора нагнетатели могут располагаться в зоне топливного бака или в подкапотном пространстве. Устройство бензонасоса при этом зависит от целого ряда факторов. К числу таких относятся возложенные функции, ожидаемые динамика и мощность мотора.

Устройство топливных насосов

Несмотря на многолетнюю практику автомобилестроения, конструкторы применяют различные конструкции механизмов нагнетания энергоносителя. Ответ на такие вопросы как ТНВД (топливный насос высокого давления), что это такое и какие функции выполняет, кроется в устройстве агрегатов.

В классификации основных узлов систем впрыска топлива различают следующие модификации:

• Вакуумные механизмы. Созданы на базе механических устройств, привод заменен на электрический;
• Плунжерные модели. Редкие по конструкции, чаще всего это топливные насосы с форсунками высокого давления для дизельных двигателей;
• Использование центробежной силы активно используется в одноименных элементах, обладающих внушительным эксплуатационным ресурсом;
• Роликовые и шестеренчатые устройства нагнетают бензин и другое топливо за счет разрежения подвижных элементов. Отличаются устойчивыми показателями снабжения.

Механические топливные насосы

До появления моделей с электрическим приводом нового поколения эти модификации оставались основными для снабжения карбюраторных двигателей. Приводимые в движение через эксцентриковые кулачки распределительного вала обеспечивали ожидаемую точность впрыска по дозировке и временным интервалам. Альтернативные модели механических бензонасосов получали импульс от масляного насоса.

Комплектация устройства следующая:

• Толкатель с кулачком привода и рычагом;
• Возвратная пружина толкателя;
• Мембрана подвижного привода на штоке;
• Система клапанов всасывания и нагнетания;
• Фильтрующий элемент;
• Корпусная часть.

Основной принцип работы топливного механического насоса строится на базе системы, обеспечивающей создание разрежения и последующий контроль давления. Из недостатков – необходимость задания настроек (калибровки), частичная потеря мощности двигателя. Вторая проблема впоследствии была решена за счет перераспределения нагрузки с распределительного вала мотора на масляный насос.

Как проверить работу механического топливного насоса

От исправности этой детали зависит равномерность движения автомобиля. При полном выходе из строя насоса машина попросту не заведется или старт двигателя будет происходить с трудом. Обнаружить неисправность можно на холостом ходу, когда проявляются так называемые «плавающие обороты. Также выход из строя механического топливного насоса вызывают ощутимую потерю динамики.

Учитывая, что нагнетатель представляет собой сложное устройство, проверка исправности осуществляется по следующим направлениям:

• Напряжение на клеммах насоса;
• Предохранитель;
• Нормативное давление в рампе.

Если по внешним признакам не удается выявить неисправность, поломка произошла внутри сборки. В этом случае чаще всего рекомендуется полная замена агрегата.

Насосы для подачи топлива с электрическим приводом

Основным предназначением систем с импульсным управлением является обеспечение рабочего цикла двигателей с распределенным впрыском топлива. Вопрос о том, что такое электрический бензонасос, достаточно обширный, поскольку для распределения жидкостной рабочей среды используется практически весь арсенал технологий. Вакуумные, роликовые и даже вихревые устройства, каждые из таких механизмов подбирается под тип непосредственно конструктором автомобиля.

Как проверить работоспособность электрического насоса

Причины выхода из строя генератора давления топливной системы аналогичным симптомам для механических устройств. Потеря динамики, прерывистое движение, — износ бензонасоса выявляется по принципу работы. На первых этапах сервиса производится замена фильтра, проверка работоспособности предохранителя. Также в ходе опроса автовладельца может быть выявлена привычка ездить с малым количеством топлива, в результате чего агрегат работает «на сухую», подвергаясь повышенному износу.
