Раздаточная коробка: что это такое и как работает

Классификация

В целом, конструктивных исполнений раздаток – множество, поэтому и используется классификация их. Она разделяет все существующие виды раздаточных коробок по таким критериям как:

• Способ распределения мощности;
• Число передач;
• Тип механизма управления;
• Расположение валов.

Распределение мощности

Способ распределения мощности – один из основных критериев, по которым разделяются раздатки. Он характеризует, как именно осуществляется передача вращения между осями.

По этой классификации коробки делятся на обеспечивающие:

• Постоянный привод на обе оси без возможности отключения какого-либо мостов;
• Возможность отключения переднего или заднего моста (он в этой компоновке трансмиссии является вспомогательным);
• «Равноправное» отключение. Такая раздатка позволяет отключать любой из мостов (позволяет на авто сделать любой тип привода – передний, задний, полный).

Трансмиссия с постоянным приводом используется как на легковых авто, так и некоторых внедорожниках. В раздатке таких трансмиссий отсутствует механизм управления, и ведущими являются постоянно все колеса.

Отметим, что в современных конструкциях раздаток полноприводных трансмиссий дифференциал не используется, вместо него устанавливаются разного рода муфты (электромеханические, фрикционные, магнитные). Их особенность заключается в том, что они могут обеспечивать меняющееся соотношение распределения вращения. Управление этими муфтами осуществляется электроникой, что позволяет системе привода быстро реагировать на дорожные условия и направлять больший момент на требуемую ось.

Раздаточные коробки с отключаемым одним из мостов – самая распространенная компоновка для кроссоверов. Ее особенность заключается в том, что водитель самостоятельно решает, когда нужен полный привод. В такой конструкции также нередко используются муфты в качестве межосевого дифференциала. Управление коробкой может быть, как полностью механическим, так и электроприводным.

Схема видов полного привода

«Равноправное» отключение мостов встречается нечасто. Обусловлено это более сложной конструкцией самой коробки.

Количество ступеней

По количеству передач существующие типы коробок передач делятся на одно-, двух- и трехступенчатые. На легковых автомобилях и кроссоверах обычно используется одноступенчатая передача. Это означает, что передаточное число раздаточной коробки равно 1, то есть она его не изменяет и на колеса передается тот момент, который задан КПП.

На внедорожниках же часто встречается двухступенчатая раздатка. В ней имеется две передачи, у которых передаточное число равно 1 и 2. Нередко такую коробку еще называют «раздаткой с делителем». Наличие двух передач позволяет при надобности на этом узле изменить передаточное число, повысив тяговое усилие на колесах. Но при этом автомобиль движется вдвое медленнее. В обычной коробке это делается всего лишь наличием дополнительной пары шестерен.

Трехступенчатые раздаточные коробки на автотранспорте обычно не встречаются, их используют на спец. технике.

Механизм управления

Что касается типа механизма управления, то он бывает ручным, полуавтоматическим и полностью автоматическим. Первый вариант – самый надежный, поскольку в конструкции отсутствует какая-либо электроника. В такой раздаточной коробке водитель самостоятельно, при помощи системы рычагов вводит в зацепление шестерни, включая дополнительный мост.

В полуавтоматическом механизме задействование дополнительного моста осуществляется механизмом управления с электронным приводом. То есть, включение и выключение дополнительного моста проходит без участия водителя. Но такая система управления позволяет и самому водителю включать полный привод.

Ручной и полуавтоматический механизм управления раздаткой

Автоматическое же управление подразумевает, что работу раздаточной коробки полностью контролирует электроника. Она на основе показаний датчиков определяет момент, когда нужен полный привод и задействует его.

Положение валов

Последний критерий, по которым делятся раздаточные коробки – положение валов. Оно бывает соосным и несоосным. Первый вариант указывает на то, что ведомый и вал привода переднего моста расположены на одной оси. Ведущий же вал располагается параллельно им.

В несоосной конструкции на одной оси располагаются ведущий и ведомый валы, а вал переднего моста установлен параллельно.

Передача при помощи цепи

Чтобы перераспределить крутящий момент создали цепь в раздаточной коробке. Благодаря взаимной работе цепи и 2 колесам с зубьями происходит цепная передача. Иногда случаются периоды, когда на смену цепной передачи приходится применять зубчатую. Сравнивая эти две передачи, то зубчатая наиболее надежная.

Вследствие чего раздатка получила свое название

Свое наименование коробка наследовала вследствие тесной связи с коробкой передач. При малых оборотах автотранспорта распространяется крутящий момент, потому, что у коробки есть, как понижающая передача, так и демультипликатор.

Поэтому автотранспорт может ездить в сложных условиях, без наличия дорожного полотна. Снизить обороты вращения валов помогает демультипликатор, вследствие этого большой крутящийся момент не пропадает. Благодаря понижающему ряду, автотранспорт может иметь еще некоторое количество передач. В момент аварийных ситуаций автомобилист будет иметь больше шансов, дабы рассчитать нужное передаточное число. Такого рода оборудование продлевает работоспособность коробки передач, при этом экономя расходы владельца авто.

ТИП ПРИВОДА И ВЛИЯНИЕ РАЗДАТОЧНОЙ КОРОБКИ НА НЕГО

Особенности работы раздаточной коробки влияют на тип полного привода, которых всего три:

1. Постоянный полный.
2. Полный привод, подключаемый вручную.
3. Привод, срабатывающий автоматически.

Примером постоянного полного привода является раздатка с обычным дифференциалом, оснащенным блокировкой (общепринятое название – Full Time). В автомобилях с такой системой раздаточная коробка дает постоянную передачу вращения по двум осям.

Привод, подключаемый вручную называют Part Time. В авто с такой системой привода раздаточная коробка в обычном режиме движения подает вращение только на одну ось, вторая же задействуется при потребности. В таких агрегатах дифференциал не используется, а вместо него устанавливаются муфты – механические, электромагнитные, которые подключают/отключают второй мост.

Система, использующая оба моста в автоматическом режиме – OnDemand. Применяется она на легковых автомобилях, и в этом случае раздатка направлена на повышение проходимости и на улучшение управляемости. Управление выполняется электроникой, взаимодействующей с АБС. В таких раздаточных коробках дифференциал отсутствует, а вместо него установлена муфта с электроприводом. В системе OnDemand раздаточная коробка по умолчанию подает вращение только на одну ось. Но при возникновении определенных условий движения, электроника задействует привод муфты и происходит подключение второго моста.

Повреждения и починка раздаточной коробки передач

Роздатка – очень дорогостоящее оборудование.  По этой причине, следует грамотно ухаживать за ней и вовремя выполнять починку, дабы продлить срок эксплуатации. Зачастую автомобилисты не в восторге от включения передачи, потому, что тратят много усилия. В основном, такое получается из-за потёртости вилок передач и штоков. Вследствие задиров на зубчатых колесах механизма возникает такая неприятность. Не исключение и плохая работоспособность фиксаторов. Когда вы заметили, что изношена вилка или шток, то произведите их смену.

При поездке на автотранспорте можно увидеть автоматическое выключение передач, и случается это из-за потертости зубьев шестерен. В таком случае необходимо срочная замена. Еще по таким признакам различают неисправность крепления вилок.

Посторонний звук при функционировании раздаточной коробки свидетельствует о многих неисправностях:

1.  Повреждены зубья колес.

2.  Сломанное сцепление.

3.  Сильно протерты подшипники.

4.  Некачественное смазывающее вещество.

Собственноручно можно сменить только масло, а более сложные замены должны производить профессионалы. Когда наличие смазывающего вещества меньше установленной пометке, следует возобновить его до нормы. Бывают такие моменты, когда из раздатки вытекает масло, а причина этого, в основном из-за потертости прокладки. Чтобы устранить такого рода проблему, следует заменить прокладку. Раздаточная коробка требует к себе значительного внимания и ухода. Иногда нужно контролировать уровень масла и пополнять его при необходимости. Если возникла утечка, проверьте каждый сальник, а после затяните по туже крепление. Дабы совершить любую починку раздаточной коробки довертись профессионалу, по той причине, что собственноручно может и не выйдет сделать. Если раздатка функционирует исправно, то вы не услышите посторонние звуки. В период переключения передач, она не должна перегреться. Только тогда, когда все условия придерживаются, то означает это одно – коробка в порядке. Ремонт такой детали дорогостоящее удовольствие. Производя частые осмотры и контроль механизма, можно продлить срок эксплуатации. Большинство автомобилистов, которые уже прошли хоть раз ремонт коробки, имеют понятия, что этот процесс стоит значительных расходов. Из этого следует, что нужно все время зрительно проверять. От каждой поломки желательно избавляться сразу, ведь это уменьшит в дальнейшем затраты и гарантирует коробке хорошую работоспособность.

Функционирование раздаточной коробки

Исключительно от конструктивных особенностей зависит работоспособность коробки. Рассматривая ее полностью, можно пронаблюдать, как она совершает работу. Происходит это, благодаря режимам таким, как:

1. Функционируют 2 моста и автоматическая блокировка дифференциала.

2. Функционируют мосты при блокировании межосевого дифференциала.

3. Функционирует задний мост.

4. На пониженной передаче заблокирован дифференциал.

Благодаря специальным рычагам, а также кнопкам, можно выбрать нужный режим.

Какие бывают раздаточные коробки?

Назначение и устройство раздаточной коробки неразрывно связаны. Не во всех автомобилях установлены одинаковые РК. Чаще всего эти механизмы отличаются друг от друга своим типом и структурой. Существует три основных критерия, по которым один такой механизм отличается от другого.

• Типы приводных валов. В понижающих коробках они могут быть несоосными и, наоборот, соосными.
• Месторасположения приводных валов.
• Число наличествующих передач. Это количество определяет ступенчатость коробки. Они бывают одно-, двух- и трёхступенчатыми.

Сам механизм «раздатки» может отличаться. Способов её сбора существует несколько. Однако есть составляющие, без которых не обойдётся устройство раздаточной коробки.

Во-первых, это ведущий вал. При использовании одной передачи он отвечает за приём крутящего момента.
Во-вторых, это четыре приводных вала. Они ставятся на оси сзади и спереди. Они связаны попарно.
В-третьих, в таком механизме обязательно присутствует зубчатая либо цепная передача крутящего момента.
В большинстве полноприводных авто есть также понижающая передача

Однако обращаем ваше внимание на то, что она присутствует не во всех раздаточных коробках. Так, это звено цепи механизма отсутствует, например, в кроссоверах, которые, хоть и обладают полным приводом, для езды по сложным ландшафтам не созданы.
Также в коробках некоторых авто с полным приводом есть дифференциал, который устанавливается между осями, и блокиратор под дифференциал.

Виды раздаточных коробок

Условное разделение раздаточных коробок мы сделаем по автомобилям, на которые они устанавливаются, так как этот параметр наиболее точно характеризирует требование к агрегату. А автомобили с полным приводом делятся на:

• Кроссоверы;
• Внедорожники.

Не все знают что кроссоверы, ещё из называют паркетники, относятся к классу автомобилей, для которых езда по бездорожью вещь весьма условная. К ним по строению трансмиссии можно отнести и легковые полноприводные машины.

Они могут проехать небольшую лужу или забраться на бордюр, но месить на них грязь не стоит. А все из-за того что раздаточная коробка у них имеет блокировку дифференциала со склонностью к перегреву при частом буксовании. Делается она на основе одной из трех систем:

1. Вискомуфта;
2. Дифференциал Торсен;
3. Многодисковая муфта.

Рассмотрим кратко каждую из систем.

Вискомуфта

Вискомуфта построена на базе специальной жидкости, которая находиться между многочисленными, крутящими относительно друг друга с малыми зазорами, пластинами раздатки. Пластины связаны с выходными валами и когда разница между оборотами пластин становиться очень большая (одна из осей буксует) жидкость резко повышает свою вязкость и связывает (жестко склеивает) пластины между собой, блокируя дифференциал.

Но долго она в таком состоянии не может быть потому что жидкость перегревается и теряет свои свойства.

Дифференциал Торсен

Такой дифференциал создан на основе червячных передач и его главное умение быстро и точно перераспределять крутящий момент между осями. Очень хорошая механическая конструкция на основе червячных шестерен, но главный его недостаток ненадежность, то есть в критических ситуациях он склонен к быстрому разрушению.

Многодисковая муфта

Это более надежный механизм, на который переходят все современные кроссоверы.

Ее устройство представляет из себя набор дисков, которые между собой трутся в зависимости от силы, которая на них давит. И чем больше сила тем сильнее они блокируют дифференциал.

Прижимом командует компьютер на основе показаний от датчиков и положения селектора.

Следует сказать, что две предыдущие системы не требовали от водителя участия и работали самостоятельно.

Многодисковая муфта тоже, при длительной пробуксовке начинает перегреваться, и чтобы сохранить механизм, электроника отключает ее работу, автомобиль становиться моноприводным. Это мудрое решение для «нежных» паркетников, которых иногда испытывают,  по незнанию, на внедорожность, сохраняя их от поломки.

Так же немаловажным фактором является в кроссоверах отсутствие пониженного ряда в трансмиссии.

Что же касается внедорожников, то стоит заметить высочайшую надежность их трансмиссии при езде по бездорожью. Блокировки в них осуществляются жестко, без возможности плавного изменения крутящего момента между осями.

Да, это плохо сказывается на управлении при высоких скоростях, зато буксовать можно сколько угодно, без боязни перегрева.

Кроме того, в раздатке таких автомобилей есть демультипликатор, для включения пониженной передачи. Может быть один или два пониженных режима.

Благодаря этому, внедорожники могут вскарабкаться на гору очень большой крутизны или ехать по грязи без опасения, что не хватит тяги двигателя.

Так же пониженная передача дает возможность двигаться на очень малых скоростях (1-2 км/ч), что дает время водителю без остановки машины точнее выбрать траекторию движения.

Подводя итоги, можно заметить, раздаточная коробка очень полезный агрегат. И если не насиловать его зря, а учитывать предназначение транспортного средства то срок службы будет очень долгим.

На этом разрешите откланяться.

Распространенные неисправности

Ремонт раздаточной коробки связан со значительными вложениями денег, поэтому для минимизации износа комплектующих необходимо бережно эксплуатировать автомобиль и проводить своевременное техническое обслуживание. Основными неисправностями раздатки называют:

• износ подшипников — характеризуется повышенным шумом и вибрацией узла при движении. в дальнейшем появляются стуки, скрежет, что сигнализирует о скором выходе механизма из строя;
• образование задиров на зубьях шестерен — влечет затрудненное переключение передач, включение-выключение пониженной передачи;
• износ фиксаторов механизма переключения — раздаточная коробка самопроизвольно выключается;
• выход из строя сервопривода включения фрикционной муфты, который ведет к перегреву агрегата из-за его постоянной работы.

Как работает коробка и нужна ли она?

Как работает?

В автомобиле коробка робот и автомат: в чем разница, что надежнее, лучше, дешевле? чем отличается коробка робот от коробки автомата и вариатора в автомобиле: сравнение визуальное и в принципе действия Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

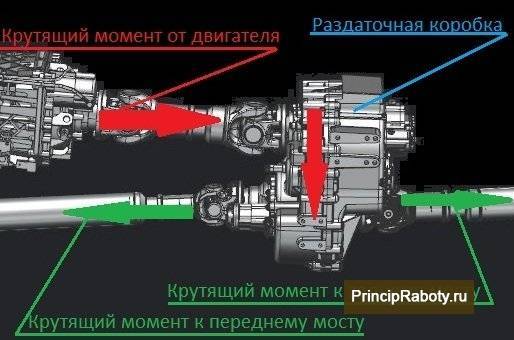

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

• при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
• при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
• при двух работающих мостах и с условием перманентной блокировки дифференциала;
• при двух работающих мостах;
• при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

• Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
• Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
• Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
• Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

• При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
• Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
• Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
• При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
• Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку

Какие бывают раздаточные коробки?

Назначение и устройство раздаточной коробки неразрывно связаны. Не во всех автомобилях установлены одинаковые РК. Чаще всего эти механизмы отличаются друг от друга своим типом и структурой. Существует три основных критерия, по которым один такой механизм отличается от другого.

• Типы приводных валов. В понижающих коробках они могут быть несоосными и, наоборот, соосными.
• Месторасположения приводных валов.
• Число наличествующих передач. Это количество определяет ступенчатость коробки. Они бывают одно-, двух- и трёхступенчатыми.

Сам механизм «раздатки» может отличаться. Способов её сбора существует несколько. Однако есть составляющие, без которых не обойдётся устройство раздаточной коробки.

Во-первых, это ведущий вал. При использовании одной передачи он отвечает за приём крутящего момента.
Во-вторых, это четыре приводных вала. Они ставятся на оси сзади и спереди. Они связаны попарно.
В-третьих, в таком механизме обязательно присутствует зубчатая либо цепная передача крутящего момента.
В большинстве полноприводных авто есть также понижающая передача

Однако обращаем ваше внимание на то, что она присутствует не во всех раздаточных коробках. Так, это звено цепи механизма отсутствует, например, в кроссоверах, которые, хоть и обладают полным приводом, для езды по сложным ландшафтам не созданы.
Также в коробках некоторых авто с полным приводом есть дифференциал, который устанавливается между осями, и блокиратор под дифференциал.

Устройство, назначение и типы раздаток УАЗ Патриот

Полнофункциональной раздаточной коробкой, обычно, оснащаются легковые автомобили с повышенной проходимостью – такие как УАЗ Патриот. К основным ее задачам можно отнести:

• передачу крутящего момента между обоим ведущим мостам таким образом, чтобы обеспечить хорошую проходимость транспорта;
• достижение крутящего момента, который требуется для преодоления сопротивления колесному качению при движении по бездорожью или на подъемах;
• обеспечение устойчивого перемещения авто на малой скорости в процессе работы двигателя в режиме наибольшего крутящего момента.

Раздаточная коробка УАЗ Патриот состоит из чугунного картера, в котором расположены четыре вала: ведущий, промежуточный и валы приводов заднего и переднего мостов, а также шестерни и подшипники. Крутящий момент происходит от ведущего вала коробки передач, к задней части которой картер раздатки и прикреплен соединительными элементами. Ведущий вал со шлицами, входящий в раздатку из КПП, размещен в той же плоскости, что и элементы привода заднего моста. Между двумя подшипниками данного привода помещена шестеренка спидометра.

Устройство раздаточной коробки

Раздатка УАЗ Патриот старого типа и раздатка Даймос отличаются в первую очередь типом управления. В классической раздаточной коробке УАЗ Патриот режимы переключаются механическим рычагом. Механизм управления составляют 2 штока, 2 вилки и муфта. Манипулируя рычагом, можно производить включение полного привода, полного привода с понижающими передачами, а также отключение переднего привода.

В раздатке УАЗ Путриот Dymos используется электромеханическое переключение. Надо лишь повернуть удобный переключатель, не требующий физических усилий, всё остальное проделывает устройство с электромотором. Раздатка Daymos также отличается от прежней более низким уровнем шума и вибрации, большими габаритами и возросшим крутящим моментом. Внутри вместо части шестерней используется цепь.

Благодаря измененной конструкции на 31 % увеличились передаточные показатели пониженного ряда. За счет увеличившегося крутящего момента авто может более уверенно передвигаться по бездорожью. На механических раздатках УАЗ Патриот этого приходилось добиваться посредством тюнинга. Стоимость авто, правда, в итоге тоже существенно возросла.

Такая операция допустима. Однако для этого будет необходимо выполнение масштабного объема работ, включающих замену целого ряда деталей. В том числе карданных валов, привода ручного тормоза, поперечины рамы под КПП, топливопроводов, проводки и прочего.
