Как устроен и работает топливный фильтр дизельного двигателя

Топливные фильтра для дизельных двигателей – мелочь или жизненно необходимый элемент?

Современные топливные фильтра для дизельных двигателей служат для поэтапной очистки солярки от различных загрязнений и вредных примесей. В настоящее время используются два вида: сборные, в которых предусмотрена замена фильтрующих элементов, и неразборные.

От чего предохраняют топливные фильтра для дизельных двигателей?

Очистка горючего осуществляется в три этапа:

1. предварительная фильтрация непосредственно в баке;
2. этап грубой очистки;
3. этап тонкой очистки.

Основное отличие фильтрующих элементов для дизелей состоит в том, что они эффективно препятствуют проникновению воды в камеру сгорания двигателя. А для того, чтобы в холодное время года парафины, содержащиеся в дизельном топливе, в результате кристаллизации не вывели всю систему из строя, на некоторых моделях фильтров устанавливаются элементы подогрева (штора из токопроводящей бумаги).

Загрязнение топлива происходит еще в процессе его производства на нефтеперерабатывающем заводе. Другая часть инородных примесей попадает в него при транспортировке и непосредственно во время заправки – через заливную горловину бака автомобиля. Помимо этого, в топливе постоянно происходят химические процессы, приводящие к образованию различных смол. К тому же, в результате суточных перепадов температуры в баке образуется конденсат, который во время движения автомобиля смешивается с горючим.

Устройство топливного фильтра дизельного двигателя и срок эксплуатации

Аппаратура дизельных двигателей предельно чувствительна к содержащимся в топливе загрязнениям. Это вызвано наличием в насосе и форсунках прецизионных деталей, смазка которых осуществляется соляркой. В некоторых узлах зазор между деталями не превышает 6 мкм, поэтому различные абразивные включения могут привести к его увеличению и, как следствие, выходу системы из строя.

По статистике более 40 % поломок дизелей происходит из-за неисправности деталей топливной системы. Поэтому от того, насколько эффективно топливные фильтры для дизельных двигателей выполняют очистку горючего, зависит надежность работы всего силового агрегата. Устройство топливного фильтра дизельного двигателя не отличается особой сложностью и состоит из фильтрующего элемента и сепараторов для отделения из солярки влаги. На некоторых моделях устанавливаются датчики воды и краники для ее слива.

С целью снижения образования в топливном баке конденсата производители рекомендуют не реже одного раза в неделю заправлять его полностью.

Срок службы дизельных фильтров зависит от качества топлива и в среднем рассчитан на 30-40 тыс. км пробега. Засоренность фильтрующего элемента можно определить по неравномерной тяге двигателя при движении на большой скорости. По мере загрязнения рывки будут появляться и на малой скорости.

Замена топливного фильтра дизельного двигателя – сделаем все сами

Далее рассмотрим, как проводится замена топливного фильтра дизельного двигателя в домашних условиях. Для этого потребуется: емкость для слива топлива, ручной насос, патрон топливного фильтра, уплотнительное кольцо для крышки фильтра. Замена проводится при выключенном зажигании автомобиля!

1. Вначале откручивают крышку топливного фильтра.
2. После чего отворачивают патрон. Для сбора вытекающей солярки необходимо подставить емкость.
3. Снимают крепежи.
4. Отсоединяют шланги.
5. Снимают крепление корпуса.

Для того чтобы удалить воду из патрона, можно воспользоваться вакуумным насосом. Убедившись в отсутствии влаги и грязи, устанавливают патрон и закрывают корпус крышкой, предварительно установив новое уплотнительное кольцо. Чтобы заполнить фильтр топливом, необходимо включить зажигание и подкачивающий насос сам проведет закачку, удалив при этом из системы воздух.

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Виды

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

• Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
• Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

• карбюраторные;
• дизельные;
• инжекторные.

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Как выбрать подходящий?

Итак, если с функциями и устройством в принципе все понятно, то рассмотрим следующий вопрос. Какой лучше выбрать топливный фильтр для дизельного ДВС?

Для этого следует учесть несколько аспектов:

Покупайте только оригинальные ТФ для дизельных агрегатов. На сегодняшний день выбор фильтрующих элементов для дизельных транспортных средств просто огромен

Поэтому вам при покупке важно не попасться на контрафактную продукцию. Наиболее оптимальным вариантом будет приобретение оригинального ТФ, который предназначен непосредственно для вашего авто
В связи с этим при покупке важно обратить внимание и на серийный номер, желательно, чтобы он соответствовал тому, который указал производитель.
Перед приобретением вам необходимо определить необходимую тонкость фильтрации

Когда вы покупаете ТФ, обратите внимание на его описание, в нем должны быть отмечены несколько параметров, в частности номинальный и абсолютный уровень фильтрации
Этот показатель измеряется в микронах (мкм). номинальный показатель определяет размер частиц, которые задерживаются фильтрующим элементом на 95%! Показатель абсолютной фильтрации в целом определяет качество прочистки и класс устройства, он составляет 98%! Также следует отметить, что между собой фильтры различаются на элементы тонкой и грубой очистки. ТФ грубой очистки предназначены для предварительного процесса очистки и ликвидации самых больших частиц мусора из топлива. ТФ тонкой очистки необходимы для очистки топлива, которое уже прошло через фильтр грубой очистки. На сегодняшний день принцип двойной очистки является наиболее распространенным и эффективным, потому как она позволяет обеспечить надежную защиту системы. Кроме того, при двойной очистки ресурс работы обоих ТФ значительно увеличивается.
Помните о том, что всегда некачественные ТФ самые дешевые. Не секрет, что качественный фильтрующий компонент стоит значительно дороже, ведь именно он определяет цену на деталь в принципе. На сегодняшний день в ТФ могут использоваться синтетические, целлюлозные и комбинированные материалы. Полностью синтетические элементы являются наиболее дорогими в плане цены, при этом они имеют самый долгий срок службы. Целлюлозные ТФ считаются самыми недорогими. И недаром, ведь их конструкция для очистки оборудована специальной пористой бумагой с функцией пропитки. Что касается комбинированных элементов, то в них, как правило, чередуются синтетический и целлюлозный слои, что позволяет на приличном уровне отфильтровывать грязь из топлива.
Для солярки необходимо также дополнительно установить водно-топливный сепаратор. Предназначение сепаратора заключается в отделении конденсата от топлива, а также в предотвращении попадания его в горючее. Не секрет, что влага значительно снижает производительность агрегата в целом, а в случае ее замерзания во время морозов это может и вовсе привести к повреждению элементов всей системы. Зачастую сепараторы монтируются в купе с основным ТФ.
И последнее — ТФ должен быть установлен вместе с устройством подогрева. Когда температура окружающей среды понижается, горючее «запарафинивается», соответственно, его подача в мотор будет затруднена. С целью предотвращения этого желательно помимо основного ТФ установить также устройство подогрева. Таким образом даже в сильный мороз ТФ всегда будет прогрет.

Топливные фильтры низкого качества часто плохо задерживают воду и она просто проходит сквозь них. Затем вода вместе с топливом поступает в систему впрыска. В результате, нарушается процесс горения смеси и возникает коррозия, поскольку даже небольшое количество воды быстро приводит к повреждению чувствительной инжекторной системы.

Еще одно важное требование к фильтру для дизельного топлива – он должен сохранять работоспособность и при очень низких температурах. Холод вызывает в дизельном топливе кристаллизацию парафина, который может забить обычный фильтр

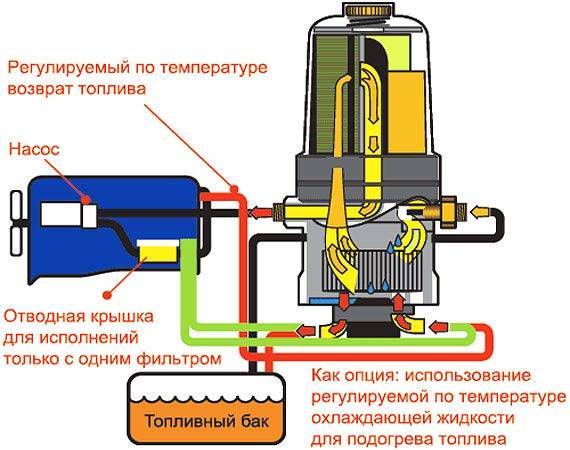

Качественные топливные фильтры предотвращают это, возвращая в фильтр подогретое топливо. Специальный элемент, встроенный во многие фильтры, контролирует температуру топлива и обеспечивает оптимальную смесь подогретого топлива и топлива из бака.

А вот что может произойти с фильтрами без элемента, контролирующего температуру: поскольку без циркуляции топливо не нагревается, то оно становится вязким, и к тому же в нем появляются кристаллы парафина. Они попадают в фильтр и забивают его. Постепенно топливо перестает поступать в систему впрыска, в результате чего двигатель теряет мощность и глохнет.

ТНВД

За создание в системе колоссального давления отвечает ТНВД. Для начала разберем, что такое ТНВД. Большинство модификаций таких топливных насосов высокого давления приходит в движение от вращающегося вала, который связан с распредвалом. Конструкция топливного насоса высокого давления состоит из нескольких секций, число которых соответствует количеству цилиндров.

Вода также способствует или усугубляет ряд дополнительных проблем, таких как. Некоторые химические вещества в добавках являются полярными. Это означает, что вода и полярные химикаты притягиваются друг к другу. В присутствии свободной воды химические молекулы иногда отделяются от углеводородной цепи добавки и объединяются с молекулами воды для образования нового вещества. Новый материал представляет собой мягкое твердое вещество, которое выпадает из топлива и может быстро засорить фильтры или создать отложения двигателя.

В разделе «Устойчивость присадок». Микробный рост: Как и большинство живых организмов, бактерии и грибы нуждаются как в пище, так и в воде, чтобы выжить. Если присутствует свободная вода, рост микробов может размножаться, создавая шламы, которые загрязняют ваше топливо и кислоты, которые разъедают ваш резервуар и топливную систему.

Непосредственно за подачу топлива в ТНВД отвечает подкачивающий насос, который забирает солярку из топливного бака. За дополнительное увеличение давления в системе отвечает специальный плунжер, который конструктивно находится за насосом высокого давления. Этот плунжер нагнетает топливо в форсунки, которые распыляют мельчайшие частички солярки внутри камеры сгорания.

Окисление топлива: свободная вода ускоряет процесс окисления и способствует образованию кислот, десен и осадков, известных в целом как продукты деградации топлива. Все дизельное топливо содержит некоторый процент растворенной воды. Молекулы воды остаются частью топлива, пока их слишком много. Точка, в которой топливо может содержать больше воды, называется точкой насыщения. Количество воды в топливе измеряется в миллионных долях. Пока вода остается ниже точки насыщения в виде растворенной воды, она обычно не является проблемой.

Следует сказать, что использование сразу нескольких фильтрующих элементов обусловлено зависимостью долговечности и беспроблемности эксплуатации силового агрегата от качества используемого топлива

Именно поэтому вопросам качества используемой солярки необходимо уделить должное внимание

Сегодня не редкость изготовление топлива с большим содержанием серы. Удалить из топлива такую серу с помощью фильтрующих элементов невозможно. Тогда как такая сера в солярке приводит к появлению нагара в топливной системе дизельного двигателя.

Значительные проблемы возникают, когда вода отделяется от дизельного топлива и становится свободной или эмульгированной водой. Эмульгированная вода — это еще одна форма свободной воды; капли просто настолько малы, что так хорошо смешиваются с топливом, что они остаются подвешенными, а не падают на дно. Не существует «капель», когда вода полностью растворяется в топливе.

Это позволяет изготовителям оригинального оборудования проектировать для оптимальной производительности и исключительной конечной пользы для широкого круга машин и приложений. Все большее число современных дизельных двигателей используют системы топливных систем с прямым впрыском топлива для обеспечения их гибкости при соблюдении самых строгих стандартов контроля выбросов.

Особенности топливных фильтров для дизельных двигателей

Вода в дизельном топливе – это давно известная проблема, и она имеет несколько причин возникновения. Свободная вода отделяется от топлива, как правило, при помощи фильтров-сепараторов.

Топливные фильтры низкого качества часто плохо задерживают воду и она просто проходит сквозь них. Затем вода вместе с топливом поступает в систему впрыска. В результате, нарушается процесс горения смеси и возникает коррозия, поскольку даже небольшое количество воды быстро приводит к повреждению чувствительной инжекторной системы.

Еще одно важное требование к фильтру для дизельного топлива – он должен сохранять работоспособность и при очень низких температурах. Холод вызывает в дизельном топливе кристаллизацию парафина, который может забить обычный фильтр

Качественные топливные фильтры предотвращают это, возвращая в фильтр подогретое топливо. Специальный элемент, встроенный во многие фильтры, контролирует температуру топлива и обеспечивает оптимальную смесь подогретого топлива и топлива из бака.

А вот что может произойти с фильтрами без элемента, контролирующего температуру: поскольку без циркуляции топливо не нагревается, то оно становится вязким, и к тому же в нем появляются кристаллы парафина. Они попадают в фильтр и забивают его. Постепенно топливо перестает поступать в систему впрыска, в результате чего двигатель теряет мощность и глохнет.

Как собрать проточный подогрев топлива и установить его на дизель своими руками

Свой интерес мы сосредоточим на классе электрических подогревателей. От жидкостных часто отказываются в силу невозможности подогревать на старте и отсутствия контроля за температурой на выходе из устройства. Конструкции, крепящиеся на выходной коллектор, располагают этими же весомыми минусами.

Установка проточного подогрева

Проточный подогреватель встраивается в топливную магистраль. Этот вариант не даст замёрзнуть солярке при движении. Устанавливается он перед фильтром солярки, либо рядом с баком. Эффективность этого решения меньше, чем у предыдущего. Но когда нет альтернативы, проточный подогрев — это единственный вариант. Будьте уверены, солярка не замёрзнет в топливопроводе при езде.

Установка подогрева дизельного топлива в баке — идеальный зимний вариант. А применив два вида сохранения тепла, вы забудете о замерзании энергоносителя.

Автовладельцам придётся выбирать из двух разновидностей подогревателей. Поставить их можно вместе и по отдельности. Противники холода отличаются надёжностью и простотой. Редкие модели, имеющие собственный насос, выходили из строя от давления в топливопроводе.

Не забывайте при пользовании подогревателями о пожарной безопасности. Магистраль энергоносителя и электрический нагревающийся прибор могут стать взрывным тандемом. Следите за утечками топлива! Это касается как процедуры установки подогревателей, так и дальнейшей эксплуатации.

Следите за уровнем заряда АКБ! Посадить батарею подогревателем проще простого. Если не уверены — зарядите аккумулятор перед следующей поездкой. Это оградит от дополнительных проблем.

Автомашина-донор

Некоторые французские и корейские дизели комплектуются проточным подогревом топлива с завода. Взять их штатную конструкцию за основу – отличное решение. Вне зависимости от автопроизводителя конфигурация устройства стандартна, поскольку разработана одним и той же фирмой – Delphi. Однако найти деталь по оригинальному артикулу 9305-117B в продаже не представляется возможным. По кодам комплектующих отдельных машин единица доступна к покупке.

Решения от профильных компаний

Для потребительской корзины всегда доступны универсальные подогреватели от фирм, специализирующихся исключительно на изготовлении средств обогрева автодизелей:

• Ручной ЭПТ-150С (НПП «Платан»), 12/24 В – 1 600 рублей.
• Ручной Sever-S MiniMax (CFH 007), 12/24 В – 2 900 рублей.
• Ручной Номакон ПП-101 (12 В)/ПП-102 (24 В) – 4 700 рублей.
• Автоматический Номакон ПП-201 (12В)/ПП-202 (24 В) – 6 800 рублей.

Конкуренцию штатному проточному подогреву холодного дизельного топлива по стартовой цене может составить только ЭПТ-150С. Российская модель предварительно прогревается за 5-10 минут и вступает в работу, обеспечивая разность по температуре между входом и выходом в пределах 15…20 °C.

В отличие от Delphi устройство может быть установлено на грузовые автомобили: на выбор три конфигурации штуцеров подсоединения: диаметры 8/10/12 мм. Недостаток – ручное управление. В основе – высокоресурсный керамический нагревательный элемент.

Еще один ближайший конкурент Delphi, но по функционалу – Номакон ПП-201/ПП-202. Белорусская разработка привлекает автоматическим режимом: при температуре топлива +5°C автоматика отключает нагревательный элемент. Легковой штуцер – 9 мм, грузовой – 12 мм. Минус явный – цена.

Способы реализации электроподогрева

Опыт показывает, что изготовить маршевый электрообогреватель в домашних условиях трудно – нужен мощный нагревательный элемент специфической конфигурации и надежная теплоизоляция. Особые требования по компактности устройства удовлетворить не менее сложно, куда проще воспользоваться фирменными решениями.

Особенности монтажа электроподогрева Delphi

Особые рекомендации по установке подогревов профильных компаний приведены ими в полном объеме: по техчасти – трубопровод с двумя «быстросъемами», по электрочасти – замечаний никаких. Техническая составляющая мероприятий по монтажудетали от Hyundai-Kia или Peugeot-Citroen идентична. Единственная рекомендация – подыскать в каталогах автомобилей шланг на 10 мм и смонтировать узел.

Сложные электротехнические моменты установочных мероприятий оборудования от Delphi наблюдаются по части поиска спецколодки. Необходим как пластмассовый корпус, так и контактные элементы. Комплексное решение от Hyundai-Kia под кодом 8999900026AS обойдется в 1 100 рублей. Дорого. Альтернатива – авторазборка или закупить новые компоненты поодиночке:

• Колодка 6541.S9 – 300 рублей.
• 2 клеммы 6541.Е6 – 100 рублей.

Как произвести замену топливного фильтра?

Чтобы заменить топливный фильтр, потребуются обычные инструменты, такие как гаечный ключ, отвёртка и плоскогубцы. В зависимости от места, где расположен данный фильтр, также могут потребоваться и другие средства. Если он установлен на защёлках, для его снятия потребуются только плоскогубцы. Если он находится на топлипроводе, то он имеет 2 крепления, также фильтр топливный в сборе закреплён кронштейном. Сначала, перед снятием фильтра, необходимо стравить давление, чтобы предотвратит пролитие топлива. Сделать это можно, вытащив предохранитель насоса, после чего необходимо подождать пока заглохнет мотор. После того, как вы отсоединили топлипровод, вытащите фильтр, сняв его с кронштейна.

Это интересно: Назначение и устройство

После выполнения вышеперечисленных действий можно устанавливать новый топливный фильтр

Важно установить его правильно, для этого нужно посмотреть на корпус, где находятся стрелки для определения правильного направления установки. Рекомендуется запомнить, как был установлен предыдущий фильтр, и установить новый также

Это будет гарантировать правильную установку. Фильтр нужно закрепить на кронштейне, после чего подключить топлипровод с использованием новых крепежей, которые идут в комплекте фильтром. Также рекомендуется проверить целостность линий топлипровода. После этого следует вставить предохранитель насоса и завести двигатель.

Топливоподкачивающий насос

Основной топливоподкачавающий насос обеспечивает бесперебойную подачу топлива из баков к ТНВД при работающем двигателе. Он обычно приводится в действие от коленчатого или распределительного вала двигателя. Может применяться и автономный электродвигатель, питаемый от генератора ТС. Использование электропривода обеспечивает равномерную подачу топлива независимо от частоты вращения коленчатого вала и возможность аварийного отключения всей системы. Существуют различные конструкции топливоподкачивающих насосов. Они могут быть:

• шестеренными
• плунжерными (поршневыми)
• коловратными (пластинчатого типа)

Как правило, применяются плунжерные и коловратное насосы.

Плунжерный топливоподкачивающий насос

Плунжерный топливоподкачивающий насос состоит из корпуса 5, плунжера 7 с пружиной 6, толкателя 10 с роликом 77, пружиной 9 и штоком 8, а также клапанов — впускного 4 и нагнетательного 1 с пружинами. Толкатель с плунжером могут перемещаться вверх-вниз. Перемещение вверх происходит при повороте эксцентрика 72, изготовленного как одно целое с кулачковым валом ТНВД; перемещение вниз обеспечивают пружины 6 и 9.

При сбегании выступа эксцентрика с ролика толкателя плунжер под действием пружины б перемещается вниз, вытесняя топливо, находящееся под ним, в нагнетательную магистраль насоса. В это время нагнетательный клапан закрыт, а впускной под действием разрежения над плунжером открыт, и топливо поступает из впускной магистрали в надплунжерную полость. При движении толкателя и плунжера вверх впускной клапан закрывается под действием давления топлива, а нагнетательный, наоборот, открывается, и топливо из надплунжерной полости поступает в нижнюю камеру под плунжером. Таким образом, нагнетание топлива происходит только при движении плунжера вниз.

Если подачу топлива в цилиндры двигателя уменьшают, в выпускном трубопроводе насоса, а значит, и в полости под плунжером давление возрастает. В этом случае плунжер не может опуститься вниз даже под действием пружины 6, и толкатель со штоком перемещается вхолостую. По мере расходования топлива давление в нагнетательной полости понижается, и плунжер под действием пружины 6 опять начинает перемещаться вниз, обеспечивая подачу топлива.

Плунжерный топливоподкачивающий насос обычно совмещен с насосом 2 ручной подкачки топлива. Данный насос устанавливается на входе в основной топливоподкачивающий насос и приводится в действие вручную за счет перемещения поршня 3 со штоком. При движении поршня вверх под ним образуется разрежение, открывается впускной клапан, и топливо заполняет подплунжерное пространство. При перемещении поршня вниз впускной клапан закрывается, а нагнетательный открывается, позволяя топливу пройти далее по топливной магистрали.

Коловратный топливоподкачивающий насос

В мощных быстроходных дизелях применяются в основном коловратные топливоподкачивающие насосы. Ротор 7 насоса приводится во вращение от коленчатого вала двигателя. В роторе имеются прорези, в которые вставлены пластины 6. Одним (наружным) концом пластины скользят по внутренней поверхности направляющего стакана 8, а другим (внутренним) — по окружности плавающего пальца 5, расположенного эксцентрически относительно оси ротора. При этом они то выдвигаются из ротора, то вдвигаются в него. Ротор и пластины делят внутреннюю полость направляющего стакана на камеры А, Б и В, объемы которых при вращении ротора непрерывно меняются. Объем камеры А увеличивается, поэтому в ней создается разрежение, под действием которого топливо засасывается из впускной магистрали. Объем камеры В уменьшается, давление в ней повышается, и топливо вытесняется в нагнетательную полость насоса. Топливо, находящееся в камере Б, переходит от входного отверстия стакана к выходному. При повышении давления в нагнетательной полости до определенного уровня открывается редукционный клапан 2, преодолевая усилие пружины 7, и излишек топлива перепускается обратно во впускную полость насоса. Поэтому в нагнетательной полости и выпускном трубопроводе поддерживается постоянное давление. Перед пуском, когда двигатель и, следовательно, основной топливоподкачивающий насос не работают, топливо через него может прокачиваться предпусковым топливоподкачивающим насосом. В этом случае открывается перепускной клапан 3, преодолевая усилие пружины 4. В закрытом положении тарелка этого клапана перекрывает отверстия в тарелке редукционного клапана.

Технические требования

1. Допускается прогиб крышек фильтрующего элемента до 4 мм.
2. Элемент фильтрующий второй ступени проверять на герметичность воздухом при давлении 2000 Па (0,02 кг/см²). Падение этого давления до нуля должна быть не менее чем за 15 с или до 1500 Па (0,015 кг/см²) за 3 с. Элемент перед проверкой замочить в чистом дизельном топливе в течение 5 мин, не менее.
3. При давлении перед продувочным вентилем 0,098 МПа (1 кгс/см²):
   • при завернутой от руки ручке вентиля течь топлива через соединения вентиля не допускается;
4. при отвернутой на один оборот ручке вентиля течь топлива по сальниковому уплотнению не допускается.

Признаки загрязнённости топливофильтра на дизельном моторе

В большинстве моделей с дизельным мотором – Тойота Прадо 150, УАЗ Патриот, Форд Мондео 4, Митсубиси Паджеро 4, КИА Соул, Форд Куга и многих других, топливный фильтр устроен таким образом, что проверить состояние его фильтрующих элементов не представляется возможным. Как правило, топливофильтры на дизеле являются неразборным узлом, требующим цельной замены и имеющим непрозрачный корпус. Учитывая данный факт, резонно возникает вопрос – «Как узнать, что фильтр пора менять?».

Ответить на таковой не столь сложно, ведь для определения степени загрязнённости топливного фильтра на дизеле достаточно внимательно проследить за поведением автомобиля. С «забитым» фильтрующим элементом или чрезмерном наличии в нём влаги машина начнёт:

• плохо заводиться;
• не тянуть, то есть будет наблюдаться ярко выраженная потеря мощности;
• дёргаться, троить и подтормаживать в процессе движения;
• нестабильно работать на холостому ходу;
• работать с заметной детонацией мотора;
• «кушать» больше топлива.

При проблеме именно с топливным фильтром представленная выше симптоматика будет нарастающей, то есть усиливаться постепенно. Зная такую особенность, можно легко отличить плохо работающий фильтр дизеля от других проблем в топливной системе.

Помимо признаков в работе автомобиля, стоит учитывать и регламентированные производителями сроки службы дизельных топливофильтров. Они зависят от того, какой тип фильтра используется на конкретном агрегате. В большинстве случаев сроки таковы:

для обычных фильтров наружного типа (по-другому – «бочонки») – не более 20 000 километров пробега;

для фильтров-картриджов – от 60 000 до 120 000 километров пробега.

Второй вид фильтрующих элементов, как правило, используется на дизельных автомобилях от японских, корейских и американских производителей, а более простыми фильтрами нередко оснащаются машины с дизелем бюджетного класса (Форд, КИА, Хендай, Шевроле и т. п.).

Важно! При появлении ранее указанных признаков и истечения срока службы топливный фильтр необходимо незамедлительно заменить. В противном случае его загрязнённость спровоцирует более серьёзные поломки в других узлах автомобиля
