Усилитель тормозов вакуумный: как устроен и работает, неполадки ВУТ

Причины проверки работоспособности вакуумного усилителя тормозов

Тормозная система машины полностью не откажет, даже если сломается усилитель, однако водителю придется приложить намного больше усилий для того, чтобы замедлить движение автомобиля. Явный признак выхода из строя ВУТ – педаль становится «жесткой», а эффективность торможения резко падает. Это приводит к созданию опасной ситуации на дороге.

Кроме того, проявляются и другие признаки:

  • свободный ход увеличивается до половины;
  • работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
  • тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора.. Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

  • соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
  • потеря герметичности из-за износа диафрагмы;
  • поломка воздушного клапана;
  • разгерметизация корпуса;
  • снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Признаки неисправности вакуумного усилителя

Сразу стоит отметить, что выход усилителя из строя может быть вызван не только повреждением, скажем, мембраны, но также и смежных с устройством узлов. По этой причине при снижении эффективности тормозной системы нужно поочередно проверять каждый из ее компонентов. В случае выхода вакуумного усилителя из строя может наблюдаться что-то из следующего:

  • Двигатель начал троить;
  • Серьезно снизилась эффективность тормозной системы;
  • Педаль тормоза очень туго продавливается.

Если мотор троит, стоит проверить вакуумный шланг – при его повреждении во впускной коллектор может поступать излишний воздух. Так, например, мотор может перестать троить при акцентированном нажатии на педаль тормоза. В современных авто, использующих вакуумные насосы , проблем с двигателем при выходе усилителя наблюдаться не будет. Это справедливо и для автомобилей с дизельными агрегатами.

Для проверки работоспособности вакуумного усилителя нужно сделать следующее:

  • Запустить мотор и дать ему проработать порядка трех минут. Заглушить и тотчас выжать педаль тормоза. При исправном усилителе педаль можно будет выжать по максимуму без серьезных усилий. Отпустив и выжав снова, вы отметите уменьшение хода педали – это нормально. А вот если педаль удается выжать до упора свыше трех раз, усилитель неисправен;
  • Выжав педаль при выключенном силовом агрегате, завести авто и пронаблюдать за педалью – она должна немного опуститься. Если педаль осталась неподвижна, усилитель неисправен;
  • Запустить агрегат и снова выжать педаль. Не отпуская, заглушить двигатель и держать педаль в таком положении полминуты. Если она поднимается – усилитель неисправен (корпус разгерметизирован).

Здесь важно отметить, что усилитель не является «одноразовым» комплектующим авто. Лишь в случае разгерметизации корпуса. придется или покупать новый усилитель, или обратиться в специализированный автосервис – возможно, там смогут заменить только корпус

В остальном, и усилитель, и смежные с ним узлы ремонтопригодны или их замена не будет стоить больших денег

придется или покупать новый усилитель, или обратиться в специализированный автосервис – возможно, там смогут заменить только корпус. В остальном, и усилитель, и смежные с ним узлы ремонтопригодны или их замена не будет стоить больших денег.

Как проверить при покупке

Перед покупкой новой запчасти, ее качество можно оценить визуально – не должно быть явных повреждений элементов: корпуса, пыльников, кожухов, выступающих частей толкателя и штока. Если он продается со штуцером и обратным клапаном, то проверяем его на герметичность (клапан). Для этого нужно дунуть в штуцер со стороны подключения шланга, если воздух не будет выходить с другой стороны, то клапан исправный. Также можно воспользоваться резиновой грушей – выдавил с нее воздух, вставил в штуцер со стороны подключения вакуумника, если груша осталась в сжатом состоянии, то клапан держит.

Таким же образом проверяем сам механизм. Для этого пригодится мыльный раствор и сжатый воздух. Эту проверку проводим в гаражных условиях, поэтому после покупки усилителя, обязательно берем чек с магазина, чтобы можно было вернуть его, если обнаружится его неисправность.

В гараже мылим место вальцовки двух половинок механизма, пыльники, манжеты, все места, где может быть подсос воздуха. Вынимаем штуцер. Сжатый воздух от компрессора направляем в получившееся отверстие и наблюдаем. Где появляются пузыри, там нарушена герметичность, вакуумный усилитель бракованный.

Вакуумный усилитель тормозов ваз 2106: Ремонт, Неисправности, Как проверить

Оглавление

Ремонт Неисправности Как проверить Снятие

Ремонт

  • Для начала ниже приведу полный список инструментов, которые понадобятся для его замены.
  • Отвертка плоская Головка на 13 Трещоточная рукоятка
  • Удлинитель

Но прежде чем приступать к выполнению данного ремонта, сначала необходимо снять главный тормозной цилиндр.

После этого необходимо в салоне автомобиля, с водительской стороны откинуть коврик и ворс, чтобы получить доступ к гайкам его крепления:

На фото выше видны две боковые гайки справа, и еще две находятся с левой стороны, расположены в аналогичном месте. Теперь берем плоскую отвертку и ею поддеваем стопорную шайбу штока, который соединяет тягу вакуумного усилителя с педалью тормоза на ВАЗ 2106.

  1. Теперь вынимаем ее, когда верхняя часть свободна.
  2. Далее опять же отверткой надавливаем на шток, чтобы он выскочил с обратной стороны:
  3. С этим все готово, теперь можно идти дальше. Откручиваем все четыре гайки крепления усилителя, как это представлено наглядно на картинке ниже:
  4. Когда все гайки вывинчены, с обратной стороны, то есть из под капота можно вынимать вакуум, так как больше никаких креплений, держащих его, нет:

Покупка нового усилителя для ВАЗ 2106 обойдется в 900 рублей. Цена конечно не малая, хотя поискать можно и подержанные вполне в нормальном состоянии. За него попросят не более 300 рублей.

Неисправности

Как же стоит проверять ВУТ на исправность, не прибегая к смотровой яме? Делается это так: когда двигатель не работает, надо нажимать на тормоз около 6 раз. Затем, удерживая эту педаль, завести двигатель. Педаль должна переместиться немного вперед, и если этого не произошло, в первую очередь надо проверить герметичность соединений шланга и работу обратного клапана.

Если же у вас шипит вакуумный усилитель тормозов, то обязательно надо проверить несколько мест. Самая частая проблема выхода из строя ВУТ – это шланг, который соединяет его с впускным коллектором двигателя.

Необходимо обязательно проверять, нет ли на нем трещин и разрывов, нужно проконтролировать, затянуты ли хомуты. Также усилитель может выйти из строя из-за внутренних деталей, например, таких как клапан.

Можно просто приобрести ремкомплект вакуумного усилителя тормозов и поменять пыльники, иногда это спасает от шипения. Но это стоит производить в том случае, если вы уверены в исправности самого усилителя.

Признаки неисправности вакуумного усилителя тормозов включают и такой случай, когда начинает троить мотор.

Многие автолюбители первым делом идут покупать свечи зажигания, настраивать клапаны, но двигатель по-прежнему работает плохо.

В таких случаях стоит провести небольшую проверку: закрыть шланг усилителя, чтобы он не пропускал воздух в двигатель. Если двигатель начинает работать исправно, тогда проблема находится в тормозах.

Как проверить

Если усилие на педали тормоза при торможении заметно увеличилось по сравнению с обычным, проверьте вакуумный усилитель тормозов на неподвижном автомобиле ваз 2106.

1. Нажмите 5-6 раз на педаль тормоза при неработающем двигателе. Остановите педаль тормоза в середине ее хода.

2. Заведите на автомобиле двигатель. При исправном вакуумном усилителе педаль тормоза должна самопроизвольно переместиться вперед еще на небольшое расстояние.

4. … шланг от обратного клапана до впускной трубы двигателя…

5. …соединение шланга с впускной трубой двигателя.

ПРИМЕЧАНИЕ Ослабление креплений, повреждение деталей не допускаются. Ослабленные крепления подтяните, поврежденные детали замените.

6. В случае самопроизвольного подтормаживания автомобиля ваз 2106 проверьте состояние уплотнителя хвостовика корпуса клапана (под защитным колпачком), для чего отогните коврик пола в салоне автомобиля и осмотрите защитный колпачок. Присасывание не допускается.

7. Снимите колпачок с крышки корпуса и выверните колпачок наизнанку для облегчения последующего монтажа. Заведите на автомобиле двигатель. При работе двигателя с минимальной частотой вращения коленчатого вала покачайте с небольшим усилием в поперечном направлении хвостовик корпуса клапана. Характерное шипение воздуха, проходящего внутрь вакуумного усилителя, не допускается.

8. Дополнительно проверьте обратный клапан вакуумного усилителя, при неисправности которого не сохраняется разрежение в вакуумной полости усилителя при изменении нагрузки двигателя или при его остановке. Для проверки, придерживая клапан 2, отсоедините от него вакуумный шланг 1.

Регулировка и ремонт узла после проверки вакуумного усилителя тормозов

В целом регулировка ВУТ сводится к настройке свободного хода тормозной педали. Чтобы правильно его выставить, необходимо настроить длину штока. С помощью регулировочного болта контролируется зазор/выступ. Правильная настройка положения самого болта позволит установить идеальный момент срабатывания клапанов. Когда будет закончена проверка на герметичность, не забудьте отрегулировать свободный ход педали тормоза. Настройка длины штока приводит к возникновению зазора, который определяет степень давления на тормозной цилиндр

Поэтому очень важно правильно выставить длину штока и поставить подходящий зазор. Свободный ход педали при неработающем моторе должен составлять от пяти до четырнадцати миллиметров

Этот зазор контролируется болтом, находящимся над плоскостью вакуумного усилителя тормозов. Маленький зазор приводит к заеданию рабочего цилиндра, вследствие чего происходит быстрый износ колодок и повышается потребление топлива автомобилем. Кроме того, машина начинает произвольно притормаживать, как будто вы едете на ручном тормозе. Большой же зазор, напротив, приводит к увеличению хода педали, что свидетельствует о нарушении герметичности в узле. Выше мы рассказали, как провести проверку работы тормозного вакуумного устройства и отрегулировать его работу в случае необходимости. Теперь скажем несколько слов о его ремонте. Чтобы обеспечить собственную безопасность при поломке усилителя, безотлагательно примите меры по его ремонту или замене. И если вакуумные шланги в бензиновых автомобилях или насосы в дизельных вы можете заменить самостоятельно, не прибегая к услугам автосервиса, то более серьезные работы рекомендуется доверить профессионалам. Конечно, это стоит определенных денег, но когда на кону собственная безопасность, лучше не экономить. Обратитесь к специалистам. Они не только грамотно проведут проверку, но и качественно, с гарантией выполнят все необходимые работы. Следует отметить, что после ремонта важно синхронизировать колеса при торможении и провести проверку системы ABS/ESP. Для этого необходим диагностический стенд и специализированное оборудование. Бывают случаи, когда отремонтировать «вакуумник» выходит дороже, чем приобретение усилителя, бывшего в употреблении, но находящегося в исправном состоянии. Поэтому рекомендуется при необходимости поискать устройство на разборках. Если вы чувствуете уверенность в собственных силах и решили после проверки самостоятельно отремонтировать неисправный вакуумный усилитель, то действуйте следующим образом. Для начала в моторном отсеке демонтируйте всю обивку и снимите накладку ветрового стекла. Не снимайте трубки, ведущие к ГТЦ. Это может привести к попаданию в систему воздуха

Далее открутите цилиндр от вакуумного усилителя и осторожно наклоните вперед, чтобы предотвратить деформацию тормозных трубок. Шланг передачи вакуума перед этим необходимо снять со штуцера усилителя

Внимательно изучите рекомендации, которые дает производитель и приступайте к демонтажу усилителя. Открутите крепежные болты и отсоедините клемму провода, идущего к стоп-сигналу. Только после этого снимите педаль, используя специальный инструмент. Если вы хорошо разбираетесь в конструкции автомобиля, то справитесь с проверкой и ремонтом ВУТ. Однако лучше предварительно зайти в Интернет и найти инструкцию со схемой усилителя. Это заметно ускорит реализацию поставленной задачи и повысит ваши шансы на успех.

Диагностика и ремонт4 февраля 2018Выход из строя «вакуумника» – поломка довольно редкая, но неприятная – для замедления и остановки автомобиля водителю приходится сильно давить тормозную педаль. Внезапный отказ механизма в процессе езды может спровоцировать ДТП – шофер не успевает перестроиться и приложить требуемое усилие в нужный момент. Чтобы выявить признаки критического износа элемента, предлагается рассмотреть принцип работы вакуумного усилителя тормозов (ВУТ) и способы диагностики в условиях обычного гаража.

Устраняем неисправность

Устранить проблему с неработающим усилителем можно только в случае, если поврежден трубопровод, обратный клапан или его уплотнитель.

Выявлять неисправность стоит последовательно:

  • проверяем затяжку хомутов трубопровода и состояние трубки в местах зажимов (нередко в них появляются трещины);
  • осматриваем состояние уплотнителя обратного клапана усилителя. С временем этот резиновый элемент расслаивается из-за чего теряется герметичность вакуумной камеры (отсюда и шипение при торможении);
  • меняем трубопровод вместе с хомутами. Стоит он недорого, поэтому проще его поменять, чем проверять герметичность, тем более что устранить трещину достаточно сложно. После замены проверяем работоспособность усилителя;

Если замена трубопровода не дала результат, замене уже подлежит сам усилитель, поскольку узел этот считается неразборным и ремонту не подлежит.

В процессе работ не лишней будет проверка обратного клапана. Сделать это можно двумя способами.

Первый подразумевает демонтаж этого элемента. Далее необходимо ртом подуть в штуцер, которым клапан устанавливается в усилитель. При этом он должен беспрепятственно пропускать поток воздуха.

Затем делаем обратное действие – втягиваем воздух через этот же штуцер. Исправный клапан воздух пропускать не должен.

Если нет желания снимать клапан, из-за чего может нарушиться герметичность в месте соединения, можно поступить так: запускаем двигатель, даем ему поработать.

Затем нажимаем до упора педаль тормоза, удерживаем ее в таком положении и глушим мотор.

Если клапан исправен, то он закроется (из-за отсутствия разрежения со стороны коллектора), при этом в вакуумной камере вакуум сохраниться, поэтому педаль сопротивления не будет оказывать (для удержания не нужно создавать дополнительного давления).

Напоследок немного о вакуумных насосах. В механическом узле для устранения стуков некоторые просто удаляют шток и все.

При этом насос работать не будет, но поскольку он – вспомогательный, то его отключение не сильно повлияет на работоспособность усилителя (хотя все же педаль станет немного «туже»).

Но в некоторых случаях помогает обычная смена положения штока (переворачиваем его на 180 град.).

Что касается электрического насоса, то зачастую он просто заменяется, поскольку отремонтировать его трудно.

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

  1. Сначала нужно обзавестись ремкомплектом.
  2. Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
  3. Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
  4. Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.
  5. Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
  6. Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
  7. Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.

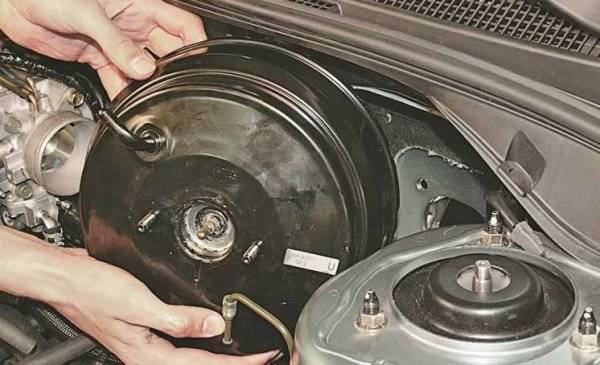

Установленный новый ВУТ

Усилитель тормозов

Практически все современные машины оснащаются усилителями тормозов вакуумного типа. Они имеют довольно простую конструкцию, но при этом очень эффективны и достаточно надёжны.

Предназначение

ВУТ служит для передачи и повышения усилия от педали к главному тормозному цилиндру (ГТЦ). Иными словами, он упрощает действия водителя в момент торможения. Без него шоферу пришлось бы жать на педаль с неимоверной силой, чтобы заставить функционировать все рабочие цилиндры системы одновременно.

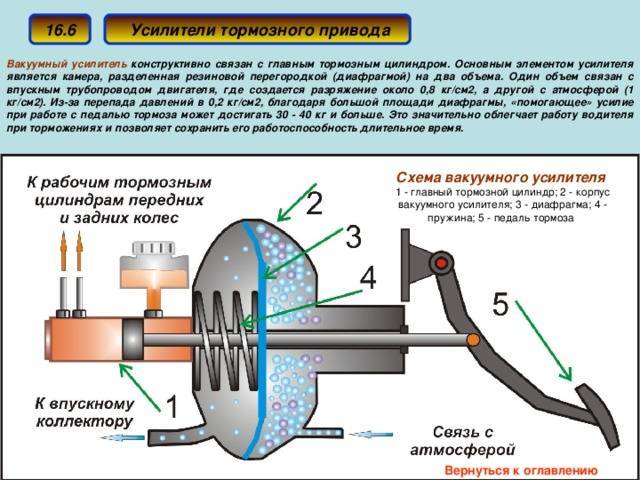

Устройство

Конструкцию ВУТ составляют:

  • корпус, представляющий собой герметичную металлическую ёмкость;
  • обратный клапан;
  • пластиковая диафрагма с резиновой манжетой и возвратной пружиной;
  • толкатель;
  • следящий клапан со штоком и поршнем.

Диафрагма с манжетой размещена в корпусе устройства и разделяет его на два отсека: атмосферный и вакуумный. Последний через односторонний (обратный) клапан подключён к источнику воздушного разрежения при помощи резинового шланга. В ВАЗ 2106 таким источником является труба впускного коллектора. Именно там во время работы силовой установки создаётся вакуум, который по шлангу передаётся к ВУТ.

Атмосферный отсек зависимо от того, в каком положении находится следящий клапан, может быть соединён как с вакуумным отсеком, так и с окружающей средой. Перемещение клапана осуществляется толкателем, который подсоединён к тормозной педали.

Диафрагма подсоединена к штоку, который предусмотрен для толкания поршня главного цилиндра. При её смещении вперёд шток надавливает на поршень ГТЦ благодаря чему происходит сжатие жидкости и нагнетание её к рабочим тормозным цилиндрам.

Пружина предназначена для возвращения диафрагмы в начальное положение по завершении торможения.

Как это работает

Функционирование «вакуумника» обеспечивает перепад давлений в его камерах. Когда мотор машины заглушён, оно равно атмосферному. При работающей силовой установке давление в камерах также одинаковое, однако там уже наблюдается разрежение, создаваемое движением поршней мотора.

Когда водитель жмёт на педаль, его усилие передаётся на следящий клапан через толкатель. Сместившись, он закрывает канал, который соединяет отсеки устройства. Последующий ход клапана выравнивает давление в атмосферном отсеке, благодаря тому что открывается атмосферный канал. Разница давлений в отсеках заставляет диафрагму изгибаться, сжимая возвратную пружину. При этом шток устройства нажимает на поршень ГТЦ.

Усилие, создаваемое «вакуумником», может превышать усилие водителя в 3–5 раз. Более того, оно всегда прямо пропорционально приложенному.

Расположение

ВУТ ВАЗ 2106 установлен в подкапотном отсеке машины с левой стороны моторного щита. Он закреплён четырьмя шпильками на пластине кронштейна педалей тормоза и сцепления. ГТЦ зафиксирован на корпусе «вакуумника».

Снятие вакуумного усилителя и регулировка свободного хода педали тормоза — Лада 2109, 1.5 л., 2003 года на DRIVE2

ПОРЯДОК ВЫПОЛНЕНИЯ

Вакуумный усилитель можно снять, не демонтируя главный тормозной цилиндр. На фотографиях главный тормозной цилиндр снят для наглядности.Ключом «на 17» отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю.

Снимаем главный цилиндр со шпилек и отводим вперед, осторожно изгибая тормозные трубки. Снимаем шланг со штуцера обратного клапана

Снимаем шланг со штуцера обратного клапана.

Головкой «на 13» отворачиваем четыре гайки крепления кронштейна вакуумного усилителя к кузову.

В салоне под панелью приборов отсоединяем вакуумный усилитель.

Отверткой снимаем стопорную скобу пальца толкателя…

…и вынимаем палец.

Снимаем вакуумный усилитель вместе с кронштейном.

Снимаем уплотнение.

Головкой «на 17» отворачиваем две гайки крепления усилителя к кронштейну…

…и отсоединяем вакуумный усилитель.

Под панелью приборов двумя ключами «на 17» ослабляем гайки крепления выключателя стоп-сигнала.

Снимаем выключатель стоп-сигнала.

Сборку производим в обратной последовательности.При неработающем двигателе свободный ход педали тормоза должен быть равен 3–5 мм. Регулируем свободный ход перемещением выключателя стоп-сигнала при отпущенной гайке его крепления. Выключатель стоп-сигнала устанавливается так, чтобы его буфер упирался в упор педали при свободном ходе педали тормоза 3–5 мм. В этом положении затягиваем гайку крепления выключателя стоп-сигнала.Снятие вакуумного усилителя и регулировка свободного хода педали тормоза

ПОРЯДОК ВЫПОЛНЕНИЯ

Вакуумный усилитель можно снять, не демонтируя главный тормозной цилиндр. На фотографиях главный тормозной цилиндр снят для наглядности.Ключом «на 17» отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю.

Снимаем главный цилиндр со шпилек и отводим вперед, осторожно изгибая тормозные трубки. Снимаем шланг со штуцера обратного клапана

Снимаем шланг со штуцера обратного клапана.

Головкой «на 13» отворачиваем четыре гайки крепления кронштейна вакуумного усилителя к кузову.

В салоне под панелью приборов отсоединяем вакуумный усилитель.

Отверткой снимаем стопорную скобу пальца толкателя…

…и вынимаем палец.

Снимаем вакуумный усилитель вместе с кронштейном.

Снимаем уплотнение.

Головкой «на 17» отворачиваем две гайки крепления усилителя к кронштейну…

…и отсоединяем вакуумный усилитель.

Под панелью приборов двумя ключами «на 17» ослабляем гайки крепления выключателя стоп-сигнала.

Снимаем выключатель стоп-сигнала.

Сборку производим в обратной последовательности.При неработающем двигателе свободный ход педали тормоза должен быть равен 3–5 мм. Регулируем свободный ход перемещением выключателя стоп-сигнала при отпущенной гайке его крепления. Выключатель стоп-сигнала устанавливается так, чтобы его буфер упирался в упор педали при свободном ходе педали тормоза 3–5 мм. В этом положении затягиваем гайку крепления выключателя стоп-сигнала.

Пробег: 110000 км

Статьи по теме

Замена тормозной жидкости: правила и рекомендации

Как снять тормозной диск, даже если он прикипел

Почему горит лампочка abs: причины и последствия

Горит лампочка ручника: как решить проблему

Автоматическая система торможения: что это такое и как работает

Минимальная толщина тормозного диска: не пропустить момент!

Как проверить тормозные диски: несколько простых советов

Тормозной суппорт: разбираемся в назначении и устраняем неисправности

Какой смазкой смазывать суппорты: выбор лучшего состава

Как часто менять тормозную жидкость и зачем это делать

Какую смазку использовать для суппортов: делаем правильный выбор

10 причин, почему клинят задние тормоза

Скрипят колодки при торможении на автомобиле: ищем причину и способы устранения

Ремонт дисковых тормозов: нюансы и советы профессионалов

Регулировка привода стояночного тормоза: почему нужно делать и что понадобится

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело – усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

  • Корпус.
  • Разделительная мембрана (производится из гибкого материала).
  • Обратный клапан.
  • Толкатель педали тормоза.
  • Шток гидроцилиндра.
  • Пружина возвратного действия.
  • Следящий клапан.

Рекомендуем: Чем отличается стойка от амортизатора

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Тормозная система предназначена для остановки автомобиля в различных ситуациях на дороге. От степени ее надежности зависит безопасность водителя, пассажиров и других участников дорожного движения. Усилить торможение автомобиля и предотвратить преждевременный износ тормозной системы поможет специальное приспособление – вакуумный усилитель тормозов.

Благодаря этому устройству не требуется прилагать больших усилий на педаль тормоза, что сокращает усталость водителя. Усилитель состоит из нескольких элементов:

  • корпус;
  • толкатель;
  • возвратная пружина;
  • диафрагма;
  • шток поршня тормозного цилиндра;
  • следящий клапан.

Корпус устройства разделяется диафрагмой на два отсека (камеры) – одна называется вакуумная, она расположена с обратной стороны педали тормоза; противоположная камера – атмосферная, устанавливается непосредственно за педалью тормоза.

Для работы вакуумная камера требует источник разряжения. Им, зачастую, выступает область двигателя после дроссельной заслонки. Альтернативой выступает специальный вакуумный насос. Он обеспечивает бесперебойную работу вакуумного усилителя тормозов, даже когда двигатель не запущен.

В зависимости от положения педали, атмосферная камера с помощью клапана соединяется:

  • Когда педаль отпущена – с вакуумной камерой.
  • Когда педаль выжата – с атмосферой.

Толкатель связан напрямую с педалью тормоза, он передает механическую энергию на следящий клапан.

Вакуумная камера соединена с главным тормозным цилиндром. Разность давления приводит к нагнетанию в него тормозной жидкости.

Возвратная пружина предназначена для возвращения диафрагмы в исходное положение по окончании процесса торможения.

Экскурс по производителям

Если вы решили взять запчасть-аналог, нужно разбираться в фирмах, занимающих свою нишу на вторичном рынке автомобильных комплектующих. Если вкратце, то одни фирмы являются производителями, реализующими товар собственного производства под именами собственных брендов

(зачастую она копирует имя фирмы), а другие фирмы лишь предлагает продукцию первых. Конечно, первые отличаются друг от друга по ценовой политике и качеству выпускаемых продуктов, но вот вторые могут оказаться совершенно непредсказуемыми – товары из одной партии могут существенно отличаться от товаров из другой. По этой причине мы советуем автолюбителям покупать вакуумные усилители проверенных немецких производителей: Bosch , ATE , TRW . Это признанные эксперты по тормозным системам, поставляющие свою продукцию на конвейеры практически всех европейских автомобильных концернов. По сути, аналог немецкого производства будет тем же оригиналом, просто под именем фирмы-производителя.

Средние по качеству, но зато привлекательные в ценовом плане усилители можно найти в каталогах JP Group . Тайваньские усилители Vika хоть и могут привлечь автолюбителя низкой ценой, вряд ли порадуют качеством – их производитель специализируются на максимально дешевых репликах деталей для автомобилей концерна VAG. Как показывает практика, наиболее дешевые из запчастей на рынке оказываются наименее качественными, и, как следствие, чаще выходят из строя и имеют ощутимо меньшений эксплуатационный ресурс. Их стоит покупать лишь тогда, когда вы не имеете большой бюджет на приобретение комплектующих, но выйти на дорогу все-таки надо как можно скорее.

Подведем итоги

Как видно, вакуумник ВАЗ или любой другой машины является важным и ответственным элементом. От качества его работы напрямую будет зависеть усилие, которое водитель должен прикладывать при торможении. Само собой, любые неполадки в системе тормозов требуют немедленной диагностики и устранения. Также признаки, рассмотренные выше, позволяют определить возможные проблемы ВУТ, что позволяет вовремя выявить неисправность.

Только такой подход позволяет утверждать, что тормозная система обслужена и находится в исправном состоянии. Также исключительно в сочетании с правильно подобранной резиной/дисками и полной работоспособностью всех дополнительных систем (например, ABS) водитель получает полный контроль над авто и максимальную безопасность при езде и торможении.

Педаль тормоза мягкая после замены тормозных колодок: почему тормоза ватные, нужно ли прокачивать тормозную систему

На какие нюансы обратить внимание

Почему направляющие тормозного суппорта нужно смазывать, какую смазку лучше использовать для направляющих суппортов

На что обратить внимание, советы

Почему на машине тормоза скрипят, слышен скрежет тормозов, свист или писк при торможении: основные причины. Скрипят тормозные колодки, что делать водителю.

Педаль тормоза слишком тугая, не продавливается или стала мягкой, тормоза проваливаются: основные неисправности, диагностика и способы устранения неполадок.

Как правильно подобрать тормозные колодки для авто: устройство тормозной колодки, классы колодок передних и задних. Выбор лучших тормозных колодок, советы.

Смазка для подшипников ступиц: чем смазывать ступичные подшипники. Особенности выбора смазки, тонкости и нюансы, как смазать ступичные подшипники самому.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
