Замена ДУМ
Горит лампочка зарядки аккумулятораПочему горит лампочка зарядки аккумулятора, хотя он заряжен
На практике замена ДУМ выглядит достаточно просто. Потому не спешите отвозить автомобиль на СТО и платить необоснованно большие деньги за услуги мастеров. Их работу вы вполне можете сделать сами, плюс серьезно сэкономить.
Следуйте пошаговой инструкции, чтобы ваш старый ДУМ ушел на заслуженный покой, а новый прибор принялся выполнять свои функции.
- Поставьте автомобиль на смотровую яму. Альтернативой может послужить эстакада. Тут уже у кого что имеется.
- Выключите зажигание, отключите питание от аккумуляторной батареи. Для этого достаточно отсоединить минусовую клемму на АКБ.
- Снимите защиту двигателя. Если вы выполняли проверку, и она показала отсутствие работоспособности, тогда защиту у вас уже снята.

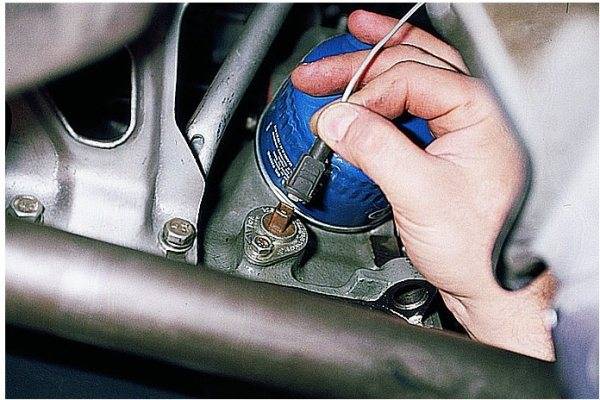

- Возле масляного фильтра найдите наконечник провода, который следует снять с колодки датчика.
- С помощью сухих тряпок без ворса очистите грязь, которая могла за время эксплуатации скопиться на поверхности вашего датчика.
- С помощью торцевого ключа на 10 миллиметров демонтируется крепежный элемент, удерживающий измеритель уровня масла.
- Покачайте датчик руками из стороны в стороны, что позволит постепенно извлечь устройство из гнезда. Действуйте аккуратно, ибо в противном случае вы легко можете повредить поплавок.
- Вооружитесь новым датчиком и поставьте его на место.
- Сборка выполняется строго в обратной последовательности.
- На завершающем этапе не забудьте проверить новое устройство в действии.
Основные причины загорания контрольной лампы давления масла
Итак, сигнальная лампа обычно загорается после запуска мотора или при его работе на холостых оборотах. Причин этого явления может быть несколько, но главное понять и принять для себя, что это должно стать сигналом о наличии каких-либо неисправностей. Поэтому нужно принимать соответствующие меры, чтобы не усугубить ситуацию. В любом случае, если моргает лампа, значит, нужно выявить неисправность и сделать все для ее устранения в самое ближайшее время.
В ряду основных причин загорания индикатора можно выделить следующие:
Пониженное давление смазки в системе. Это одна из наиболее распространенных причин, но и сегодня встречаются владельцы, которые упорно не замечают следов подтекания масла или не заглядывают в подкапотное пространство. Почему падает давление — спросите Вы? Потому что масло постепенно уходит из системы
Поэтому следует обращать внимание на любые пятна на двигателе или под машиной на месте ее стоянки. Не забывайте, что, просто долив смазки в систему, Вы не решаете проблему, а лишь на некоторый срок забываете о ней. Еще одна причина мигания контрольной лампы связана с использованием некачественных масляных фильтров
Какая-то часть смазки остается в них даже в том случае, когда Вы остановили работу мотора. Если фильтр сомнительного качества, то он не задерживает масло, а оно напрямую стекает в картер. Таким образом, происходит периодическое падение давления
Еще одна причина мигания контрольной лампы связана с использованием некачественных масляных фильтров. Какая-то часть смазки остается в них даже в том случае, когда Вы остановили работу мотора. Если фильтр сомнительного качества, то он не задерживает масло, а оно напрямую стекает в картер. Таким образом, происходит периодическое падение давления.
- Недостаток смазки может быть связан с выходом из строя редукционного клапана. Он должен быть в закрытом положении, если уровня давления в системе недостаточно. Однако, когда клапан выходит из строя или его заклинивает, то создаваемого давления недостаточно, что и приводит к загоранию контрольной лампы.
- Еще одна причина — неисправный датчик давления. Он напрямую связан с работой контрольного индикатора, поскольку соединен с ним одним и тем же проводом. Как только давление приходит в норму, должно происходить размыкание контактов, вследствие чего индикатор должен потухнуть. Этого как раз таки и не произойдет, если сам датчик стал неисправен.
- Сигнализатор также начинает моргать, если забивается сетка масляного насоса. Она играет роль препятствия на пути частиц грязи, металла, пыли и любых других нежелательных элементов, которые приводят к износу помпы. Если масло не грязно, а нормального качества, то оно свободно проникает сквозь сеточку. При его загрязнениях в системе не создается необходимого давления, что и приводит к загоранию контрольной лампы. Чаще всего эта причина обнаруживает себя на холодном двигателе, поскольку по мере его прогревания смазка становится более жидкой и проходит через сетку гораздо легче.
- Может также выйти из строя непосредственно масляный насос. Именно он создает приемлемый уровень давления во всей системе. Если этого не происходит, то замыкаются контакты датчика, что и приводит к появлению сигнального индикатора на панели. Поэтому в данном случае придется демонтировать масляный поддон и насос для устранения неисправности.
Что нужно знать о ДДМ?
Итак, для начала давайте разберемся, что представляет собой датчик давления масла ВАЗ 2114, какие функции он выполняет, где находится и как его проверить. Начнем с предназначения и места монтажа.
Предназначение и местонахождение
Контроллер давления масла на ВАЗ представляет собой один из основных компонентов системы контроля состояния транспортного средства. Это устройство позволяет вовремя определять критически низкий уровень давления в системе смазки мотора. Соответственно, благодаря этому девайсу можно не только ликвидировать неисправности, возникшие в системе, но и избавиться от причин, по которым это произошло.
Так а где находится датчик давления масла в «Четырке» — спросите вы. Как видно по фото, устройство расположено в моторном отсеке, в частности, в гнезде головки блока цилиндров, под черной накладкой мотора.
Конструктивные особенности и принцип работы
Следует отметить, что вне зависимости от модели транспортного средства, где используется ДДМ, все контроллеры характеризуются практически идентичной конструкцией.
Основные составляющие элементы устройства:
- герметичный магнитоуправляемый контакт — геркон;
- специальная мембрана;
- корпус устройства;
- биметаллическая пластина (автор видео — Кирилл Збруенко).
Что касается принципа работы, то это также не особо сложный вопрос. В тот момент, когда автомобилист активирует зажигание, в системе масла не будет, при этом на магнитоуправляемом контакте сами контактные элементы будут замкнуты. Естественно, сама электроцепь также будет замкнута, поэтому на приборной панели горит соответствующий индикатор давления моторной жидкости — он свидетельствует о том, что цепь полностью исправна.
Когда водитель начинает заводить силовой агрегат, в масляной системе происходит поднятие уровня моторной жидкости, что в итоге приводит к повышению параметра давления на ДДМ. Вернее, речь идет непосредственно о мембране, установленной внутри его. В результате этого происходит деформация мембранного элемента, что способствует размыканию контактов на цепи, соответственно, из-за этого на контрольном щитке перестает гореть индикатор. Деформация мембраны способствует воздействию на пластину устройства, а ее спираль, в свою очередь, осуществляет передачу данных о показателе давления в сам контроллер.
Как видите, в целом в этом вопросе нет ничего сложного. В том случае, если по каким-то причинам в масляной системе начинает снижаться давление, это опять приводит к замыканию цепи. Соответственно, если имеется стрелка, то она будет снижаться в ноль, а на контрольном щитке опять появится световой индикатор, что свидетельствует о необходимости диагностики контроллера (автор видео — канал Авторемонт и тюнинг).
Особенности диагностики
Как вы уже поняли, если на приборной панели после запуска двигателя не исчезает горящий индикатор масленки, это говорит о том, что следует проверить. Вернее, в первую очередь следует произвести диагностику уровня расходного материала в силовом агрегате. В том случае, если уровень рабочей жидкости соответствует норме, то есть находится между отметками MIN и MAX, необходимо приступать к проверке самого контроллера.
Что касается именно диагностики, то первое, что вы можете сделать — это произвести визуальную проверку устройства. Осмотрите корпус контроллера — есть ли на нем повреждения, следы подтеков моторной жидкости и т.д. Если на регуляторе видны масляные следы, то вам нужно убедиться в том, что проблема кроется именно в датчике, для этого внимательно осмотрите сам силовой агрегат. В том случае, если расходный материал будет выходить где-то из-под регулятора, то вероятнее всего, причина кроется в износе уплотнительной резинки, которую можно заменить. Если же масло вытекает из-под разъема, где установлена клемма, то сам контроллер нужно будет менять.
- Более точно определить неисправность устройства позволит диагностика при помощи вольтметра:
- Для начала нужно загнать авто на эстакаду или яму.
- Открутите болты, которые фиксируют защиту силового агрегата, после чего демонтируйте ее.
- Когда вы найдете сам ДДМ, двигатель авто нужно будет завести.
- Сделав это, провод питания от устройства нужно отключить. Затем возьмите тестер и произведите диагностику уровня напряжения между массой, а также соединительным штекером. Если устройство рабочее, то показатель напряжения на дисплее составит 12 вольт (автор видео — Вячеслав Кравченко).
В том случае, если напряжение ниже, то скорей всего, причина кроется в выходе из строя блока индикации либо плохом контакте в электроцепи ДДП. Если контакт нормальный, то есть вероятность, что в цепи произошел обрыв провода.
Причины ошибки 12
Появление этой ошибки вызывает не одна неисправность, а множество самых разных поломок. Среди них есть, как довольно редкие, так и весьма распространённые. Чаще всего код появляется по следующим причинам:
- Лампа индикатора «Чек» перегорела;
- Разъём лампочки Check Engine окислен, загрязнён или имеет иные дефекты;
- Повреждение проводки на приборной панели;
- Неправильное подключение индикатора;
- Неисправность генератора;
- Окисление или повреждение контактов;
- Поломка ЭБУ.
Код может высвечиваться и по иным причинам. Иногда для их выявления требуется не самодиагностика, а проверка автомобиля с помощью диагностического сканера. В отдельных случаях для выявления поломки необходимо обращение к специалисту.
Устранение поломки прикуривателя и магнитолы
Перед началом ремонта необходимо найти предохранитель. Откройте прямоугольный лючок слева от рулевой колонки автомобилей указанных моделей. Внутри него расположена колодка всех плавких вставок автомобильной электропроводки. За работу прикуривателя и магнитолы на ВАЗ-2114 отвечает элемент в гнезде с маркировкой F4.
Если внешне предохранитель выглядит нормально, определить разрыв цепи в этом месте можно простейшим тестером-отверткой. На пробнике загорается лампочка, когда элемент исправен. В противном случае нужно найти в ремонтном комплекте новую вставку на 20 А, вынуть неисправную деталь из гнезда и вставить новую. В большинстве случаев проблема бывает решена.
Если предохранительный элемент исправен или заменен, но на ВАЗ-2114 не работает прикуриватель и магнитола, выполнить следующее:
- Проверить собственный предохранитель магнитолы. Он отключает только проигрыватель, поэтому осмотр производится в том случае, когда после замены элемента в колодке работает только прикуриватель, электрооборудование для обогрева (общее: кузов и система отопления), но молчит магнитофон. Перегорание его предохранительного элемента может свидетельствовать о поломке в музыкальной приставке, поэтому ее рекомендуется проверить в мастерской.
- Осмотреть и проверить контакты гнезда предохранителя в колодке. Это делают, если после замены вставки работоспособность всех приборов не восстановлена. Разболтанные контакты подтянуть, зачистить от нагара.
- Осмотреть прикуриватель и проверить его тестером. Особенность лампы подсветки состоит в последовательном подключении в электроцепь. Ее перегорание вызывает разрыв цепи всего прибора, при этом не работают и подключаемые в гнездо дополнительные электроприборы (например, зарядка телефона). Исправный прикуриватель будет работать после замены лампы.
- Перегорание нагревательной спирали определяют тестером, прикладывая его щупы к контактам прикуривателя. В неисправном приборе на шкале сопротивления (Ом) будет отображаться значение 0 (замыкание) или 1 (перегорание). Косвенным свидетельством неисправности являются подключаемые в гнезде дополнительные приборы: если перегорела спираль самого прикуривателя, то его гнездо остается исправным, и зарядка телефона будет происходить нормально. Неисправность устраняется только заменой прибора. При покупке нового желательно сразу проверить его работоспособность.
Иногда приборы перестают работать и из-за обрыва проводов, идущих от колодки предохранителей к прикуривателю или магнитоле. Но в этом случае всегда отключается только 1 устройство, а остальные, подключенные через тот же элемент, работают в штатном режиме.
О блоке
Блок представляет собой устройство с несколькими индикаторами, которые загораются при наличии неисправности или неправильной работе ДВС. Каждый индикатор обладает своей лампой и при ошибке в конкретном модуле или месте зажигается лампа, после чего рекомендуется проверить оборудование, на которое ссылается индикатор.
Сам по себе блок можно отнести к простому бортовому компьютеру, который в реальном времени следит за состоянием автомобиля. Расположен блок на центральной консоли. Место для этого устройства выбрано неслучайно именно в этом расположении, он идеально читается и находится всегда под глазами у водителя, что позволит быстро заметить ошибки в автомобиле.
Роль индикатора давления масла
Красная лампочка, помеченная на многих автомобилях изображением маслёнки, добавлена на приборную панель неспроста. Она соединена в общую электрическую цепь с датчиком, вмонтированным в один из каналов системы смазки двигателя. Когда элемент фиксирует падение давления ниже критического уровня, цепь замыкается и лампа вспыхивает красным светом, информируя водителя об аварийной неисправности.
Сигнал красной лампы с изображением маслёнки говорит о неисправности системы смазки двигателя
Задача аварийной лампы — вовремя предупредить автолюбителя о масляном голодании двигателя. Если она в силу разных причин не загорится либо водитель проигнорирует красный сигнал «маслёнки» на панели приборов, то могут наступить такие последствия:
- из-за недостатка смазки изнашиваются шейки коленчатого вала, возможно проворачивание подшипников скольжения (вкладышей) и окончательное заклинивание;
В результате масляного голодания на шейках коленчатого вала образуется выработка
юбки поршней при отсутствии масла станут перегреваться и расширяться в объёме, оставляя на стенках цилиндров царапины и задиры;

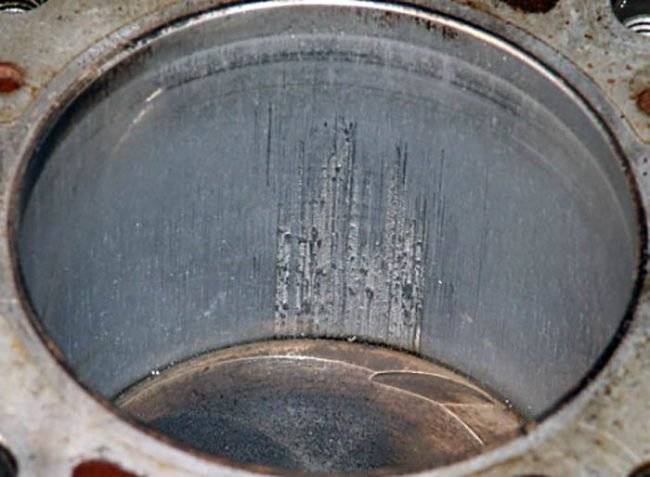

Плохо смазываемый поршень нагревается и оставляет на стенке цилиндра задиры
выйдут из строя подшипники распределительного вала, находящиеся в самой высокой точке мотора;
Без смазки подшипники распределительного вала быстро выходят из строя
резко сократится срок службы остальных трущихся деталей.
Недостаточное количество смазки или её отсутствие в любом случае ведёт к поломке и дорогостоящему ремонту силового агрегата. Своевременный сигнал на приборной панели поможет этого избежать.
Методы устранения
Теперь можно перейти непосредственно к методам устранения. Для начала необходимо разобраться, какой инструментарий может понадобиться для совершения процесса: ключ на 10, мультиметр, набор отверток. Теперь, когда все собрано, можно перейти непосредственно к решению проблем.
Низкий уровень масла на щупе
При помощи щупа проводится измерение уровня масла в двигателе.
Также, причиной потери масла в двигателе может стать неисправность прокладок или пробой в картере двигателя. Для того, чтобы устранить потерю масла стоил устранить неисправности, которые стали причиной появления эффекта, а затем долить масло до необходимого уровня.
Для измерения показателя уровня масла, существует специальный инструмент, который называется – масляный щуп. Расположен он на передней части двигателя. Уровень масла в моторе должен быть посредине между показателями минимум и максимум. При падении показателя ниже отметки MIN, на приборной панели загорается индикатор уровня масла.
Неисправность датчика
Неисправность датчика, также может послужить причиной появления на приборной панели индикатора уровня масла. Для устранения неисправности стоит необходимо проверить датчик, и если он неисправен – заменить деталь.
Старый и новый датчик уровня маслаПроцесс замены достаточно простой и не сложный. Рассмотрим вопрос более детально. Для совершения операция понадобится ключ на 10. Итак, преступим непосредственно к последовательности действий направленных на замену датчика:
- Автомобиль необходимо установить так, чтобы был доступ снизу. Для этого подойдет – смотровая яма, подъемник или эстакада.
- Отключаем «клемму-минус» на АКБ.
Снимаем минусовую клемму с АКБ.
Если есть, необходимо демонтировать нижнюю защиту двигателя.
Снимаем защиту картера двигателя.
Демонтируем поддон. Предварительно необходимо слить масло с мотора через сливную пробку.
Проводим демонтаж поддона.
Отключаем колодку проводов от датчика. Чистим датчик уровня масла в двигателе от грязи Отключаем колодку с проводов
При помощи ключа или головки на 10, откручиваем датчик уровня масла.
Устанавливаем новый датчик и проводим необходимую сборку.
Проблема в цепи контактов
Диагностика фишки датчика уровня топливаНеоднократно, причиной может послужить обрыв проводов или контактной группы, которая идет от датчика к электронному блоку управления. Опираясь на электрическую схему автомобиля, находим соответствующий провод, который питает измеритель. Далее, находим точно такой же в ЭБУ и прозваниваем его.
Замыкание внутри панели приборов
Неоднократно, причиной загорания лампы на приборной панели, может послужить замыкание внутри платы приборной панели. Это может быть вызвано коррозионными повреждениями или коротким замыканием внутри панели приборов. Таким образом, решением проблемы может стать ремонт платы или замена комбинации приборов.
Проверка контактов платы приборной панелиОпределить неисправность достаточно легко: стоит только разобрать приборку и посмотреть на контактные соединения. Также, для полной уверенности можно прозвонить контакты на плате и непосредственно самой лампе-индикаторе, при помощи тестера.
Неисправности в ЭБУ ВАЗ-2114
Последним возможным вариантом, где стоит искать неисправность, становится электронный блок управления. Здесь могут возникнуть ошибки, которые послужат не только загоранию лампочки уровня масла, но и сбою работы других индикаторов, таких как спидометр, указатель поворотов и прочие.
Методом устранения неисправности становится подключение ноутбука или планшета к «мозгам» автомобиля через OBD-кабель и стандартного теста. Если в ЭБУ будут обнаружены ошибки связанные с уровнем масла, их необходимо обнулить. Процедуру сброса всех ошибок стоит сделать для всех показателей, которые накопились в «мозгах». После этого, проблема должна исчезнуть, если нет – то неисправность необходимо искать в другом месте.
Обрывы в обмотке
Если есть обрыв в обмотке возбуждения, то генератор не дает зарядки. Определяется это просто. Достаточно потрогать генератор рукой. При обрыве обмотки устройство будет нагреваться. Чтобы продиагностировать более точно, от щетки отсоединяют конец обмотки возбуждения и подключают к клемме на генераторе. Замер производят через мультиметр от аккумулятора.
При обрывах мультиметр ничего не покажет. Если вместо прибора используется сигнальная лампа, то она не загорится. Для того чтобы найти проблемную катушку, к каждой их них по очереди подключают провода от АКБ. Если обрыв внутри, катушку меняют. Внешние обрывы устраняют с помощью паяльника.
Советы для автомобилистов
Давление масла двигателя – один из наиболее важных параметров его работы, поэтому необходимо наблюдать за состоянием указателя давления масла.
Загорелась лампочка указателя, что делать. Давайте разберём несколько случаев при которых загорается лампочка и исходя из каждого случая сделаем вывод о возможной причине неисправности.
Лампочка загорается на холостых оборотах двигателя, при увеличении оборотов гаснет. В данном случае возможной причиной неисправности могут являться:
1. Износ вкладышей коленчатого вала – в данном случае давление падает в связи с увеличением зазора между вкладышем и шатуном двигателя или вкладышем и блоком двигателя, в зависимости от типа вкладыша (шатунный, коренной). В данном случае устранение неисправности возможно только после проведения капитального ремонта двигателя, с расточкой вала и заменой вкладышей, либо заменой коленчатого вала. Это наиболее распространенная причина загорания лампочки давления масла, но могут быть и другие.
2. Засорение сетки маслоприемника – достаточно распространенная причина, в данном случае происходит из за большого количества отложений скопившихся в поддоне двигателя, в связи с чем через засоренную сетку в масляный насос поступает недостаточное количество масла. Данную неисправность устранить несложно – достаточно просто очистить сетку, и удалить из поддона всю скопившуюся грязь. Для профилактики забивания сетки маслоприёмника необходимо промыть двигатель, с применением специальных промывочных масел.
3. Неисправность масляного насоса – в данном случае лампочка может загораться в связи с низким давлением масла, которое выдает масляный насос, данная причина встречается достаточно редко и диагностировать её сложно. Можно лишь предположить наличие данной неисправности, путем исключения других возможных причин. Устранение данной причины возможно путем замены масляного насоса.
4. Неисправность датчика давления масла. Данная неисправность диагностируется только путем замены датчика на заведомо исправный, или путём подсоединения механического датчика давления. Если заменив датчик, лампочка перестала загораться, значит, причина в нём.
Лампочка горит постоянно, в данном случае можно предположить, раз двигатель у вас до сих пор не застучал, или не заклинил, значит, причина не в давлении масла, иначе бы вы уже все поняли сами ищем следующие возможные причины неисправности:
1. Неисправен датчик давления масла – решение описано выше в соответствии с п.4 2. Замыкание проводки. Диагностировать его можно путем проверки механическим датчиком давления, в случае если механический датчик показывает достаточное давление, при этом замена датчика на новый не дает результатов, соответственно где то присутствует КЗ цепи лампочки.
Итог при загорании лампочки давления масла, необходимо в первую очередь заглушить двигатель и доставить автомобиль до ближайшей СТО, где уже опытные специалисты диагностируют причину неисправности. Иначе есть шанс, при попытках самодиагностики загубить двигатель окончательно.
В устройстве автомобиля существует огромное количество различных датчиков, индикаторов и сигнализаторов. Вовремя заметить несоответствие в работе той или иной системы — это и есть основная задача любого датчика. При этом индикатор в виде маслёнки призван информировать водителя о состоянии системы смазки двигателя. При этом по разным причинам с лампочкой давления масла могут возникать нестандартные ситуации — например, она должна гореть, но почему-то не загорается. В чём причина и как устранить возможные неисправности, водитель может разобраться и самостоятельно.
Расшифровка кодов
Далее мы рассмотрим наиболее распространенные коды, встречаемые во время диагностики бортовых компьютеров автомобилей ВАЗ 2114. Разумеется, бортовые компьютеры — это тоже электроника, и она может давать определенные сбои, такова уж специфика ее работы. Однако зачастую коды неисправностей, выводимые бортовым компьютером, все-таки соответствуют действительности.
Описание ошибки
Рассматривать все коды без исключения мы не будем, но специально для наших читателей мы отобрали ошибки, которые встречаются при диагностике ВАЗов чаще всего.
| Коды | Описание |
| 0102, 0103 | Неправильный уровень сигнала индикатора контроля массового расхода воздуха. |
| 0112, 0113 | Неверный сигнал индикатора температуры впускного воздуха — необходима замена элемента. |
| 0115 — 0118 | Неправильный сигнал элемента измерения температуры антифриза — нужна замена индикатора. |
| 0122, 0123 | Помехи или неверный сигнал индикатора контроля положения дроссельной заслонки — желательно заменить элемент. |
| 0130, 0131 | Неисправен датчик кислорода. |
| 0135 — 0138 | Вышло из строя устройство нагревания датчика кислорода — следует заменить компонент. |
| 0030 | Зафиксированы поломки в работе или обрыв в цепи нагревателя датчика кислорода до нейтрализатора. |
| 0201 — 0204 | Зафиксирован обрыв в цепи регулирования форсунками. |
| 0300 | Бортовой компьютер (БК) выявил случайные или множественные пропуски зажигания — в этом случае автомобиль может заводиться не сразу. |
| 0301 — 0304 | Были выявлены пропуски зажигания в цилиндрах двигателя. |
| 0325 | Бортовым компьютером был зафиксирован обрыв в цепи устройства детонации. |
| 0327, 0328 | Поломка в работе датчика детонации — необходима замена устройства. |
| 0335, 0336 | Зафиксирована поломка в функционировании датчика положения коленчатого вала — необходима его замена. |
| 0342, 0343 | БК автомобиля зафиксировал выход из строя датчика фаз — для оптимальной работы устройство нужно поменять. |
| 0422 | Не работает устройство нейтрализатор. |
| 0443 — 0445 | Перестал работать клапан продувки адсорбера — необходима его замена. |
| 0480 | Вышел из работы вентилятор охлаждения — нужно заменить элемент. |
| 0500, 0501 , 0503, 0504 | БК автомобиля зафиксировал поломку в работе датчика скорости — индикатор нужно поменять. |
| 0505 — 0507 | Имеются сбои в функционировании регулятора холостого хода, которые влияют на количество оборотов (более низкие или более высокие). При возникновении этого кода регуляторы нужно заменить. |
| 0560, 0562, 0563 | БК при диагностике зафиксировал сбои в подаче напряжения сети. Нужна более тщательная диагностика, которая выявит точные необходимые для замены участки в цепи. |
| 0607 | Не функционирует канал детонации. |
| 1115 | Зафиксированы сбои в работе цепи разогрева датчика кислорода. |
| 1135 | В цепи нагревания датчика кислорода был замечен обрыв, возможно, произошло короткое замыкание. Датчик лучше заменить. |
| 1171, 1172 | Неправильный уровень газа потенциометра. |
| 1500 | БК зафиксировал обрыв в цепи устройства бензонасоса. |
| 1509 | Электрическая цепь управления элементом холостого хода перегружена. |
| 1513, 1514 | Бортовым компьютером был зафиксирован обрыв в цепи устройства холостого хода. |
| 1541 | При появлении этого кода наблюдается обрыв в цепи регулировки реле бензонасоса. |
| 1570 | В антипробуксовочной системе был зафиксирован обрыв. |
| 1600 | БК сообщает о том, что пропала связь с антипробуксовочной системой. |
| 1602 | Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления. |
| 1606, 1616, 1617 | При диагностике была выявлена поломка устройства определения неровного дорожного полотна. |
| 1612 | Была выявлена неисправность сброса электронного блока. |
| 1620 | Поломки в работе постоянного запоминающего устройства. |
| 1621 | Поломка оперативного запоминающего устройства. |
| 1689 | В том случае, если при диагностике появился эта комбинация цифр, бортовой компьютер может показывать неверные коды ошибок. |
| 0337, 0338 | Ошибки в функционировании элемента контроля положения коленчатого вала либо обрыв в цепи. |
| 0481 | Перестал работать второй вентилятор охлаждения — нужна его замена. |
| 0615 — 0617 | В процессе диагностики были выявлены обрывы или замыкания в цепи реле стартера. |
| 1141 | Вышло из рабочего ряда устройство нагрева первого после нейтрализатора датчика кислорода. |
| 230 | Этот код ошибки означает поломку реле бензонасоса — устройство нужно заменить как можно скорее. |
| 263, 266, 269, 272 | Эти коды обозначают поломку драйвера первой, второй, третьей либо четвертой форсунок — нужна замена элементов. |
| 640 | Данная комбинация свидетельствует об обрыве в цепи лампы. |
Вашему вниманию были представлены наиболее распространенные комбинации кодов, встречающихся при диагностике автомобилей ВАЗ.
О чём сигнализирует лампа
Горящий на приборной панели индикатор реагирует строго на давление моторного масла. Из-за снижения уровня в разумных пределах сигнал на панели не появится. Исключение — потеря 2/3 смазки, когда маслозаборник насоса начинает подхватывать воздух и картерные газы. Тогда в смазывающих каналах неизбежно упадёт давление, на что отреагирует датчик и лампочка загорится.
Схема, сигнализирующая о проблемах смазки силового агрегата, состоит из деталей, которые тоже периодически ломаются. Так что мигание лампы не всегда означает фатальную поломку мотора. Но если она загорелась на вашем автомобиле, то необходимо действовать так:
- Прекратить движение.
- Заглушить двигатель.
- Проверить уровень смазки и при необходимости добавить до нормы.
Уровень смазки в моторе автомобиля проверяется специальным щупом
Доливка не дала результата — перевезите машину в гараж либо на автосервис с помощью эвакуатора или на буксире.
Если индикатор светится непостоянно (мигает), то двигайтесь к месту ремонта своим ходом на малой скорости. Следите за указателем температуры охлаждающей жидкости и лампочкой давления: когда она перестанет мигать и загорится, немедленно глушите мотор.
В гараже вы сможете обнаружить причину аварийного сигнала, если станете действовать согласно указаниям, приведённым ниже.
Принцип работы системы смазки
Смазка подвижных агрегатов двигателя происходит по следующему принципу: масло постепенно стекает в углубление, расположенное в поддоне, после чего всасывается масляным насосом, пропускается через маслофильтр и снова подается в нагруженные узлы. К последним относятся:
- подшипники скольжения коленвала;
- стенки цилиндров;
- ГБЦ;
- все шестеренчатые механизмы.
Система смазки двигателя
Датчик, контролирующий давление масла, устанавливается в верхней части ГБЦ, в том месте, где заканчиваются смазочные канальца. Благодаря этому, датчик контролирует масло на всех этапах его движения, начиная с маслонасоса и заканчивая распределительным валом.
В конструкцию самого ДДМ (датчика давления масла) входит всего три основные детали — это его корпус, электронные контакты для передачи сигнала и чувствительная мембрана. В зависимости от давления масла, она либо замыкает электрическую цепь либо размыкает. Если давление менее допустимого порога (0,65 Бар), то датчик срабатывает и на панели горит лампочка масла на ваз 2114.
Датчик давления масла ваз 2114
Как только лампочка загорелась, следует как можно быстрее прекратить движение и провести поиск возможных неисправностей. Эксплуатация автомашины с неработающей системой подачи масла может привести к быстрому износу подвижных агрегатов и даже поломке двигателя.

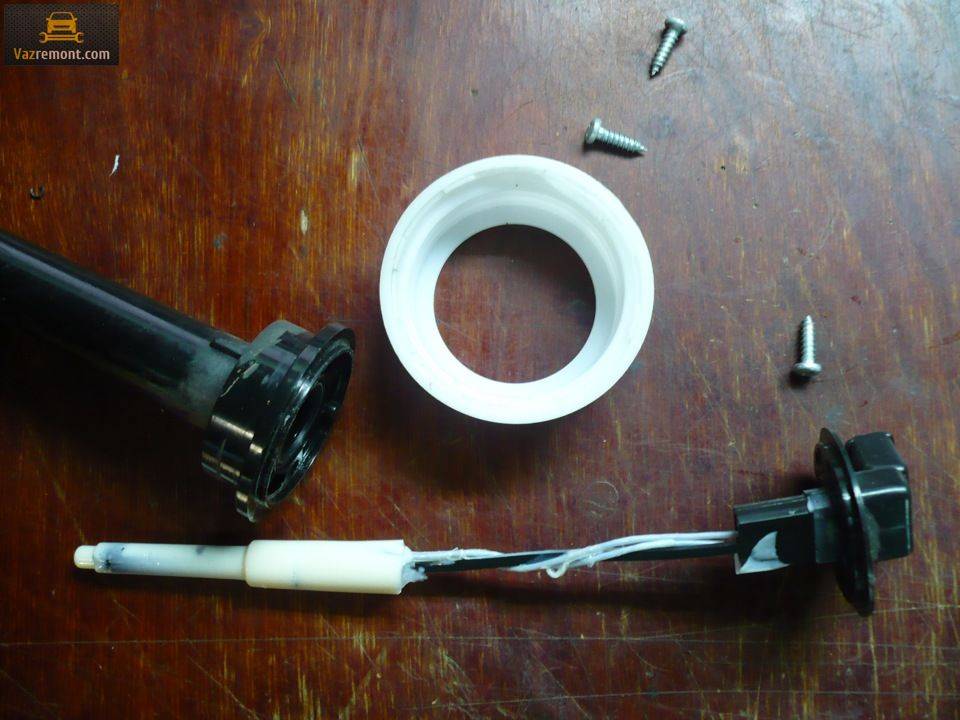

Ремонт датчика уровня охлаждающей жидкости
Если контакты датчика целы, а сам он не функционирует как надо, то его можно починить.
- Снимаете датчик с автомобиля.
- Убираете поправок.
- С помощью герметика хорошо приклеиваете его к корпусу.
- Затем пропаиваете место соединения (изолируете его от антифриза).
Таким образом можно отремонтировать пластмассовый поплавок. Пористый поплавок подлежит замене, однако, вы можете найти похожую деталь и установить на его место.
1) Добрый день! Ваз 2114 2013 года, последнее время загорается датчик высокой температуры охлаждающей жидкости(который желтый) не могу понять почему, бортовик пишет что температура в норме, вентилятор включается. В чем может быть причина? . 2) Привет всем скажите пожалуйста че может быть едешь 80км все норм работает даешь газу и начинает дергаться ваз 2109 карб . Пишите номер вопроса на который отвечаете!.Горит датчик охлаждающей жидкости на ваз 2114.
1… может это датчик низкого уровня жидкости?…
2 почисти карб,либо бензонасос будеш менять бензонасос меняй фильтр топливный.
Андрей, у меня антифриз и он в норме , все по уровню. Когда эта лампочка горит, это означает что антифриза мало?
1) это не датчик высокой температуры, а датчик низкого уровня охл жид Долей…
1 он тупит у каждого второго, как и остальные датчики
1) согласен с Алексеем, он то пиздит, то не работает
1 выкрути датчкик в расширительном бачке и почисть ножку по которой поплавок ходит. Так же можно приклеить кусочек пенопласта или другого материала который легко всплыапет к поплавку
2. Почисть карб. Или может ускоритель здох.
1)Для начала поставки посмотри может шток стерся потом проверь бензонасос а потом уже лезь в карб.
