Вентиляция картера двигателя – зачем она нужна?

Поддержание системы PCV

Иногда, плохие симптомы клапана ошибочно регистрируются как поступающие от плохого датчика

Вот почему важно регулярно проверять PCV и соответствующие компоненты. Это займет всего несколько минут

Если в вашем двигателе отсутствует клапан , или вы не можете добраться до него, не удалив один или несколько компонентов, обратитесь к руководству по ремонту для лучшего способа проверки вашей конкретной системы. Кроме того, проверьте график обслуживания вашей системы и заменяйте необходимые компоненты через определенные промежутки времени, даже если он кажется в хорошем состоянии. Большинство клапанов PCV и связанных с ними компонентов недороги и сэкономят ваши деньги на дорогостоящем ремонте, если вы замените их в рекомендованном интервале.

Замена КВКГ

Заменить клапан несложно практически на любом легковом автомобиле, но у каждой модели двигателя СВКГ имеет свои конструктивные особенности. Рассмотрим для примера, как меняется КВКГ на моторе М54 В22, марка машины – BMW пятой серии в кузове E39. Клапан КВКГ находится под впускным коллектором спереди ДВС, и чтобы до него добраться, необходимо снимать:

  • электронную дроссельную заслонку;
  • регулятор холостого хода.

Для удобства можно снять и сам впускной коллектор, но тогда работа получается достаточно трудоемкой, к тому же придется приобретать коллекторные прокладки. После того, как доступ к клапану обеспечен, отсоединяем от КВКГ шланги и демонтируем само устройство. Производим установку нового механизма, устанавливаем все детали на свои места.

Последствия

Если ничего не предпринимать, повреждение системы вентиляции может привести к негативным последствиям. Как правило, они проявляются следующим образом:

  1. Обеднение топливной смести из-за неучтенного подсоса воздуха. Как следствие, ЭБУ дает команду на увеличение времени впрыска. В результате появляется плохая тяга на низких оборотах и их «плавание» при отпускании педали акселератора.
  2. Пропуск зажигания, который не удается устранить заменой свечей и катушки зажигания.
  3. Создание сильного разряжения под крышкой клапанов, что негативно сказывается на состоянии смазывающей системы и сальников.

Особенности конструкции приспособления

Основные элементы приточной вентиляции

  • Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
  • Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
  • Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
  • Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
  • Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

Элементы приточно-вытяжной вентиляции

Дополнительные элементы

  • Вентиляторы.
  • Диффузоры (способствуют распределению масс потока воздуха).
  • Глушитель шума.
  • Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Пассивные вентиляционные системы.

Такой прибор представляет собой клапан приточной вентиляции. Черпание уличных аоздушных масс происходит за счет перепада давления. В холодное время нагнетанию способствует перепад температур, в теплый период – вентилятор вытяжки. Регуляция такой вентиляции может быть автоматической и ручной.

Автоматизированная регуляция напрямую зависит от:

  • скорости потока воздушных масс, проходящих через вентиляцию;
  • влажности воздуха в пространстве помещения.

Недостаток системы — в зимнюю пору года такая вентиляция для обогрева дома не эффективна, поскольку создается большой перепад температур.

На стену

Относится к пассивному типу приточной вентиляции. Такая установка имеет компактный короб, который крепиться на стену. Для управления подогревом оснащен ЖК дисплеем и пультом управления. Принцип действия заключается в рекуперации внутренних и внешних воздушных масс. Для обогрева помещения данное приспособление размещают возле радиатора отопления.

Активные вентиляционные системы

Поскольку в таких системах есть возможность регулировать интенсивность подачи свежего воздуха, такие вентиляции для отопления и подогрева помещения они более востребованы.

По принципу подогрева такой приточный обогреватель может быть водяной и электрический.

Водяной нагреватель

Работает от системы отопления. Принцип работы системы данной вентиляции заключается в циркуляции воздуха через систему каналов и трубок, внутри которых горячая вода либо специальная жидкость. При этом подогрев происходит в теплообменнике, встроенном в централизованной отопительной системе.

Электрический нагреватель.

Принцип работы системы заключается в преобразовании электрической энергии в тепловую с помощью электрического тэна.

Бризер

Это компактное устройство, небольших размеров для приточной вентиляции, с подогревом. Чтобы проводилась подача свежего воздуха данное приспособление крепиться к стене помещения.

Бризер Тион о2

Конструкция бризера tion o2:

  • Канал, состоящий из воздухозаборника и воздуховода. Это – герметичная и утепленная трубка, за счет которой устройство черпает воздух извне.
  • Клапан задержки воздуха. Этот элемент представляет собой воздушную прослойку. Предназначен он для препятствия оттока теплого воздуха, в то время когда устройство выключено.
  • Система фильтрации. Состоит он из трех фильтров, которые установлены в определенной последовательности. Первые два фильтра очищают поток воздуха от видимых его загрязнений. Третий фильтр – глубокой очистки – от бактерий и аллергенов. Он очищает входящий воздух от различных запахов и выхлопных газов.
  • Вентилятор для притока воздуха с улици.
  • Керамический нагреватель, который оснащен климат-контролем. Отвечает за нагрев притока воздушных потоков и автоматическую регуляцию температуры.

Как провести сборку двигателя по этапам

Чтобы автомобиль смог нормально работать, важно правильно собрать двигатель. Для этого следует ознакомиться с инструкцией по сборке:

Для этого следует ознакомиться с инструкцией по сборке:

Заменяем все непригодные уплотнители и кольца маслоотделителя, после чего промазываем их маслом.
Закрепляем маслоотделитель на двигательный блок, после чего затягиваем его при помощи болтов. Нижний болт закручивается руками, а не отвёрткой

При этом важно помнить, что во время закрепления уплотнения могут соскочить.
Надеваем на маслоотделитель шланги, не забыв обязательно закрепить их новыми хомутами. Затем прокладываем их так, чтобы они были без изломов.
На штуцерах затягиваем хомуты.
Теперь требуется закрепить 5 болтов – если необходимо, прокладки на коллекторе заменяются.
Вставляем назад все клапаны, после чего закручиваем их болтами

Теперь требуется аккуратно надеть коллектор на нижние болты, а затем затянуть их.
Следующий шаг – сборка топливной магистрали. На место устанавливаются трубки щупа, прикручивается кронштейн.
Соединяем патрубки, после чего проверяем все крепежи. Затем подключаем форсунки и систему ХХ.

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

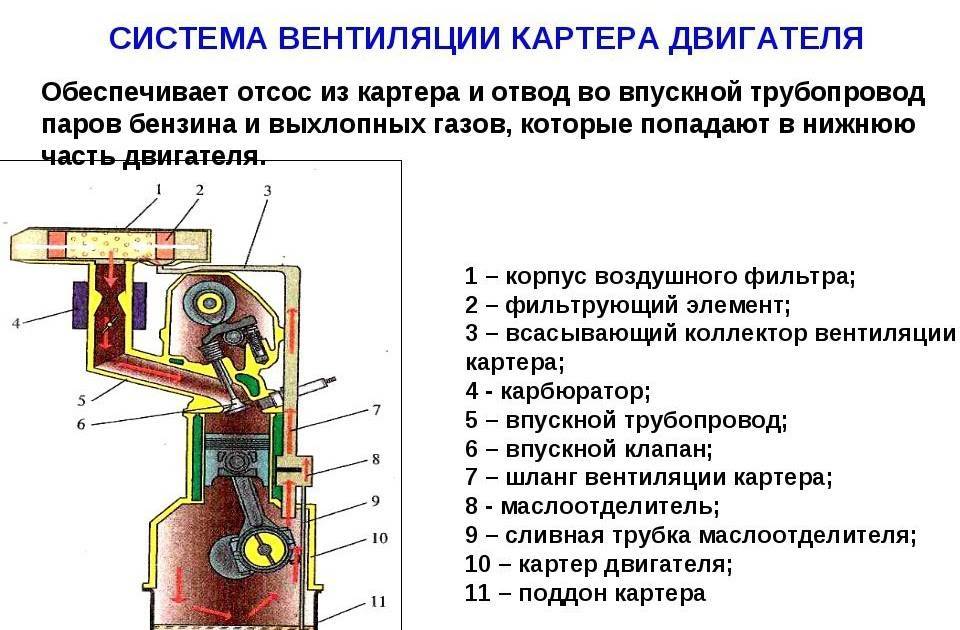

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Этапы чистки

При полном засорении системы продува картера можно заметит очень неприятные симптомы. К таковым относятся:

  • понижается мощность мотора;
  • рост уровня расхода топлива, который особенно заметен при городском режиме передвижения;
  • периодическое пропадание педали акселератора;
  • заметны небольшие выделения капель масла на прокладке и манжетах корпуса картера мотора.

Устранить засоры и почистить систему вентиляции можно посредством использования нескольких методов. Например, в первую очередь, рекомендуется проверить состояние всех рабочих элементов маслоотделителя и клапана на наличие разнообразных отложения продуктов сгорания. Даже в том случае, если незаметно никаких накоплений, провести небольшую чистку не помешает.

Если после этого симптомы засорения не исчезнут, придется промыть шток заслонки

Специалисты обращают внимание на то, что после промывки заслонку необходимо тщательно насухо вытереть. Ее ни в коем случае нельзя смазывать

Как работает вентиляция картера в моторе?

Надо отметить, друзья, что вентиляция картера у разных моторов и уж тем более у разных производителей имеет разнообразный конструктив, хотя некоторые элементы этой системы являются незаменимыми практически для всех вариантов исполнения.

Если точнее, то это:

  • маслоотделитель;
  • клапан вентиляции картера;
  • различные воздушные трубки и патрубки.

Давайте рассмотрим эти узлы детальнее.

Маслоотделитель

Нужен для разделения мух и котлет, а если точнее – картерных газов от смазки.

Как правило, на современные машины устанавливается комбинированный маслоотделитель, который объединяет в себе лучшие стороны лабиринтных и центробежных видов. Он представляет собой устройство, в которое из картера подаётся масло, насыщенное картерными газами – их то нам и нужно разделить.

Первым делом поступившая смесь раскручивается, в результате чего более тяжёлая смазка оседает на стенках отделителя, благодаря центробежным силам и стекает в картер.

Газы, в свою очередь попадают в лабиринт выходной успокоителя, где происходит их окончательная фильтрация.

На этом путь газов не заканчивается.

Клапан вентиляции.

Этот узел регулируется отрицательным давлением во впускном коллекторе. Если разряжение небольшое, путь газам открыт и они поступают к впускным клапанам, а затем и в цилиндры, где благополучно сгорают.

Рекомендуем: Когда менять масло в МКПП (механической коробке передач), как часто, и нужно ли это

Если разряжение велико – то тогда клапан вентиляции находится в закрытом состоянии. Такой вот алгоритм работы системы.

Что ж, коллеги-автолюбители, как мы видим, вентиляция картера, не представляет собой ничего сложного, хотя работу выполняет полезную не только для экологии, но и для двигателя автомобиля.

О том какие ещё интересные инженерные решения встречаются в современных машинах, мы обязательно рассмотрим в следующих статьях, не пропустите!

Тэги

двигатель

Маслоотделитель

Замена подшипника компрессора кондиционера Маслоотделитель поставляется с маслоспускным вентилем.  

Маслоотделители, мас-лособиратели, грязеуловители, отделители жидкости, теплообменники фреоновых установок, отделители воздуха, концентраторы рассола и другие вспомогательные аппараты монтируют на стенах, колоннах, перекрытиях и других конструктивных элементах зданий.  

Маслоотделитель 7 является несущей конструкцией. В нижней части маслоотделителя находится маслосборник.  

Маслоотделитель 1 является несущей конструкцией.  

Маслоотделители устанавливают между компрессором и конденсатором. Они служат для отделения масла, увлекаемого парами агента из компрессора. Это уменьшает поступление масла в испаритель и конденсатор и улучшает работу последних. Отделение масла в маслоотделителе происходит главным образом за счет изменения направления и уменьшения скорости движения пара. Более полному отделению масла способствует также охлаждение паров в маслоотделителе.  

Маслоотделители устанавливаются перед конденсатором и служат для улавливания масла, уносимого из компрессора в нагнетательную линию. Отделение масла от пара происходит при резком изменении скорости и направления потока. Иногда в маслоотделители помещают насадку из колец Рашига или из металлической стружки, к поверхности которых прилипает масло, уносимое агентом.  

Маслоотделитель выбираем по диаметру нагнетательного патрубка компрессэра и проверяем скорость паров в аппарате.  

Маслоотделители, Для большинства современных холодильных машин маслоотделители поставляются в комплекте с компрессором и монтируются на общей раме. В существующих, ранее смонтированных, установках применяются барботажные аело-отделители, которые заполняются аммиаком. Пары аммиака проходят в конденсатор через слой жидкого аммиака.  

Маслоотделители, использующие такие чисто механические методы маслоотделения, улавливают от 40 до 65 % масла, захваченного паром. Остальная часть масла уносится с рабочим телом в теп-лообменные аппараты.  

Маслоотделитель с промыванием газа и схема его включения показаны на фиг. Маслоотделители такого типа устанавливают так, чтобы выходное отверстие патрубка /, через который подается пар в маслоотделитель, находилось на 125 — 150 мм под уровнем жидкости в сосуде. Так как маслоотделитель и конденсатор соединяются паровыми и жидкостными трубами, то они оказываются как бы сообщающимися сосудами.  

Максимальные пролеты между креплениями трубопроводов в м.  

Маслоотделители и маслособиратели монтируют на кронштейнах, заделанных в стены, или на бетонных тумбах, к которым их прикрепляют болтами. Отделители жидкости устанавливают на кронштейнах с прокладкой резины толщиной около 10 мм, под опорные лапы. Линейные и дренажные ресиверы устанавливают на бетонных тумбах. Правильность установки вспомогательного оборудования проверяют по отвесу в двух плоскостях, а ресиверов — по уровню. Регулирующую станцию крупной установки монтируют с предварительной разметкой осевых линий для коллекторов, которые закрепляют на каркасе хомутиками. Затем устанавливают запорные и регулирующие вентили и размечают на панели щита отверстия для пропуска удлиненных шпинделей.  

Маслоотделитель с мокрой и сухой камерами.  

Маслоотделители устраивают из железобетона, кирпича или бутового камня.  

Маслоотделители, использующие такие чисто механические методы маслоотделения, улавливают от 40 до 65 % масла, захваченного паром. Остальная часть масла уносится с рабочим телом в тег-лообменные аппараты.  

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

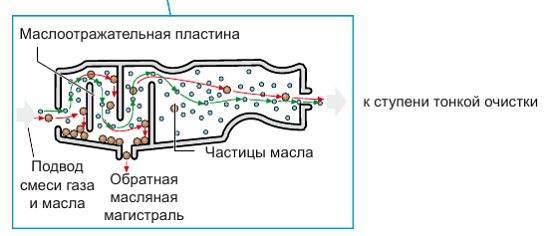

Лабиринтный маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

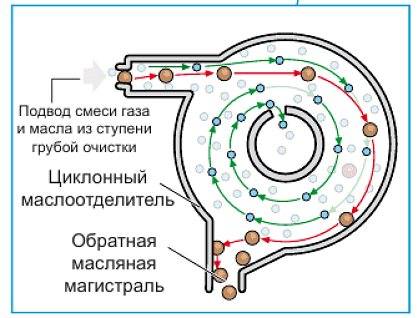

Циклический маслоуловитель

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

Subaru Impreza Франкенштейн › Бортжурнал › Правильная система отвода картерных газов

Вчера же была суббота! А все субботы у меня субарусубботы)) Сделала разводку картерных газов.

На самом деле, тема этих газов какая-то мутная, и, похоже, мало кто в ней разбирается. Сидела, искала информацию, докапывалась до всех, yura2507 поставил жирную точку в непонимании мной зачем и почему. И разродилась я вот таким художеством, бгг)))) Для таких как я, по-моему, очень наглядно))):

В общем, что мы видим на художестве номер 1:

На ХХ Дроссельная заслонка закрыта полностью. все поняли где ДС? Это черный прямоугольник в голове у краба:) да-да, это краб В коллекторе создается максимальное разряжение, он открывает PCV клапан и картерные газы благополучно засасываются в него. То есть на ХХ значимость клапана PCV максимальна Кстати, я проверяла как работает клапан) Берешь клапан, с подсоединенным к нему шлангом, дуешь в шланг — не дуется. Высасываешь из шланга воздух — клапан открывается и воздух благополучно выходит.

Художество номер 2: Дроссельная заслонка приоткрыта, соответственно воздух сосется теперь уже из внешнего мира, а именно из рессивера (он же абсорбер), разряжение в коллекторе все меньше и клапан PCV открыт не до конца — его значение в этой схеме минимально. Картерные газы успешно выходят по большой ветви, и немного по малой (хотя может по малой они вообще не уходят, мне вот кажется, что тут большой ветви вполне достаточно.кто ж его знает как оно реально происходит

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие: 1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».

3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:

Примечание! Снятые шланги промойте при помощи бензина или керосина, потом их нужно просушить на солнце и если есть возможность, то ещё продуйте сжатым воздухом их (Компрессором например), перед установкой убедитесь что шланги сухие, при необходимости вытрете их на сухо при помощи тряпки и кстати, все те места куда шланги подсоединяются, тоже тряпочкой аккуратно прочистите и удалите всю грязь с них!

4) Когда всё будет закончено, снимите крышку с Головки Блока Цилиндров, она крепится на пятнадцати болтах, данные болты выкручиваются торцевым ключом или накидной головкой и воротком «на 8», потом отвёрткой крышка отделяется от ГБЦ и снимается с автомобиля, удобней всего её отделять от ГБЦ в тех местах, где специальные выступы есть для этого, один из таких выступах указан синей стрелкой.

5) После того как крышка ГБЦ у Вас будет на руках, гаечным ключом или накидным, отверните шесть болтов которые сепаратор крепят к ней (Несколько болтов указано на большом фото) и отсоедините его от крышки (см. маленькое фото).

Примечание! Данный сепаратор является неотъемлемой частью системы вентиляции картерных газов, в нём есть такая деталь как маслоотражатель, чтобы его вытащить, сжать боковые фиксаторы будет нужно при помощи пассатижей (см. фото 1,2), на маслоотражатели будет установлено резиновое уплотнительное кольцо, его подцепив отвёрткой, тоже снять нужно (см. фото 3,4) и заменить его на новое, если такое кольцо трудной найти в автомагазинах, тогда разрешается не менять его если оно будет в нормальном состоянии, а именно: Оно не должно быть сильно обжато, резина не должна загрубеть и потерять свою эластичность, а так же на кольце не должно быть трещин и другого рода повреждений!

Установка: Установка всех деталей производится в обратном порядке снятию, но перед установкой, всё промойте тщательно бензином или керосином, к самой крышке ГБЦ это тоже относится, на ней не должно быть грязи, а так же зачистите от старого герметика (Отвёрткой или мелкозернистой шкуркой) поверхность куда крышка ГБЦ устанавливается, после зачистки, обезжирьте её и нанесите новый герметик, так как это показано на маленьком фото ниже:

Дополнительный видео-ролик: Интересный ролик, который немного даст Вам дополнительной информации по системе вентиляции картерных газов, расположен чуть ниже:

Источник

Процесс вывода картерных газов

Выведение отработанных картерных газов имеет некоторое отличие у двигателей карбюраторного и инжекторного типа. Независимо от этого вся процедура имеет стандартную схему:

  1. Выхлопные газы всасываются из картера мотора.
  2. В маслоотделителе происходит очистка газов от примесей масляных паров и иных продуктов сгорания.
  3. Очищенные газы продвигаются к впускному коллектору по воздушным патрубкам.
  4. Картерные газы смешиваются с топливной смесью и сгорают в цилиндрах двигателя.

Не исключена возможность того, что в поддон картера попадает небольшой объем газа. В результате этого процесс отбора картерных газов нарушается.
