Вентилятор охлаждения двигателя – свежий воздух для радиатора и мотора!

Признаки неисправности вентилятора охлаждения двигателя

Ремонт охлаждения требуется достаточно часто: поломки могут быть связаны не только с самим устройством, но и с неисправным датчиком включения, перегоревшими предохранителями и т. д. На неисправность указывают следующие характерные признаки:

Отсутствие характерного шума во время движения, сопровождающееся повышением температуры двигателя. Нельзя откладывать ремонт: постоянный перегрев быстро выведет двигатель из строя.

На передней панели горит индикатор Check Engine, свидетельствующий о неисправности инженерных систем.

Охлаждение двигателя не включается. Чтобы выявить причину неисправности, потребуется профессиональная диагностика в условиях автосервиса.

Устройство и виды автомобильных вентиляторов

Автомобильный вентилятор состоит из корпуса и электрического мотора, на оси которого крепится крыльчатка (вентилятор).

Для защиты лопастей от попадания посторонних предметов и повреждения устройства сверху установлена сетка.

На кожухе предусмотрен крепеж, а в некоторых моделях — поворотный механизм, обеспечивающий равномерный обдув салона.

Вентиляторы по функциональности и назначению бывают трех видов:

1. «Вытяжка». Устройства, обеспечивающие снижение температуры во время стоянки авто. Монтируются в приоткрытом окне машины для удаления горячего воздуха и неприятных запахов.
2. Простые вентиляторы для обдува салона. Такие устройства отличаются простотой конструкции и удобством обслуживания, но зимой в их установке нет необходимости.
3. Для обогрева и вентилирования (объединяется две функции). Преимущество — универсальность. В холода с помощью такого вентилятора удается обогреть салон, а летом — обеспечить качественный обдув.

По типу крепления вентиляторы бывают:

• На кронштейне — стационарные модели, постоянный крепеж. Главное преимущество — надежность фиксации. Применяется чаще всего на грузовых машинах или трактора в виде радикального решения (при отсутствии других средств охлаждения).
• На присоске — универсальные вентиляторы, которые по желанию крепятся на приборной панели или лобовом стекле. Главная проблема — постоянное сваливание при движении по плохой дороге.
• На прищепке — крепление, позволяющее смонтировать прибор в любом удобном месте (на солнце защитном козырьке, к примеру).
• На штанге. Крепящиеся непосредственно на гибкой штанге.

По наличию поворотного механизма:

• С возможностью поворота. Такие изделия в процессе работы меняют направление обдува в диапазоне 120-270 градусов (в зависимости от модели). Благодаря этому, обеспечивается равномерное охлаждение всех людей в салоне. Часто в таких устройствах предусмотрена кнопка блокировки, обеспечивающая фиксацию вентилятора на одном месте (при необходимости).
• Без возможности поворота. Отличительная особенность — фиксация на одном месте. Изменить направление движения можно только вручную.

По уровню напряжения вентиляторы бывают:

• 12 Вольт;
• 12-24 Вольта;
• 24 Вольта.

По месту подключения:

• От прикуривателя;
• От стационарной электрической системы машины;
• От солнечных батарей.

Наиболее востребованы вентиляторы для автомобилей, питающиеся от гнезда прикуривателя — на напряжение 12 и 24 Вольта. Благодаря особой конструкции, устройство подключается в любой машине, будь это легковой транспорт, грузовик или автобус.

Модели с напряжением 12-24 Вольта универсальны, подходят для разных типов авто с различным уровнем напряжения.

По диаметру лопасти:

Сейчасчитают Как правильно проверить уровень масла в двигателе

12.7k

Как подключить телефон к автомагнитоле и включить музыку в машине

109k

• Компактные (12-12,5 см). Такие модели устанавливаются на легковых машинах и монтируются в непосредственной близости от водителя.
• Средние (16 см) — автомобильный вентилятор, который подходит для легковых авто, а также небольших грузовиков.
• Большие (21 см и больше) — решение для автобусов и грузовых машин.

По функциональности:

1. С пультом дистанционного управления;
2. С разными режимами работы;
3. С функцией обогрева;
4. С регулировкой скорости вращения и так далее.

Принцип работы вентилятора охлаждения ДВС

Чтобы при необходимости вентилятор срабатывал, он соединяется с еще одной системой, обеспечивающей мониторинг рабочей среды. В ее устройство в зависимости от модификации входит температурный датчик охлаждающей жидкости и реле вентилятора. Эта электрическая цепь соединена с электромотором вентилятора.

Работает такая простая система следующим образом. Датчик, установленный на входе в радиатор, фиксирует температуру ОЖ. Как только она поднимется до соответствующего значения, устройство посылает электрический сигнал на реле. В этот момент срабатывает электромагнитный контакт, и включается электрический мотор. Когда температура в магистрали падает, сигнал от датчика перестает поступать, и контакт реле размыкается – крыльчатка перестает вращаться.

В более продвинутых системах устанавливается два температурных сенсора. Один стоит на входе ОЖ в радиатор, а другой – на выходе. Вентилятор в этом случае включается самим блоком управления, который определяет этот момент по разнице в показателях между этими датчиками. Кроме этого параметра микропроцессор учитывает силу нажатия на педаль газа (или открытие дросселя), обороты ДВС и показания других датчиков.

В некоторых автомобилях для улучшения работы системы охлаждения используется два вентилятора. Наличие дополнительного вращающегося элемента позволяет ускорять охлаждение теплообменника за счет большего потока прохладного воздуха. Управление такой системой также осуществляется блоком управления. В этом случае в микропроцессоре срабатывает больше алгоритмов. Благодаря этому электроника может не только менять скорость вращения лопастей, но и отключать один из вентиляторов или оба.

Также многие автомобили оснащены системой, в которой вентилятор некоторое время продолжает работать после выключения ДВС. Это необходимо, чтобы после интенсивной работы горячий мотор продолжал некоторое время охлаждаться. Когда мотор глушится, охлаждающая жидкость перестает циркулировать по системе, из-за чего температура в агрегате резко подскакивает, а теплообмен не выполняется.

Такое происходит крайне редко, но если мотор работал при максимальной температуре, и был заглушен, тосол может начать вскипеть и образовать воздушную пробку. Во избежание подобной нагрузки в некоторых машинах вентилятор продолжает нагнетать воздух на блок цилиндров. Этот процесс называется свободный выбег вентилятора.

Замена вентилятора охлаждения ВАЗ 2114

Перед тем, как поменять вентилятор охлаждения, необходимо установить машину на ровную площадку и поставить на стояночный тормоз. Также следует обязательно отключить контакт “массы” от аккумулятора. В противном случае возможно короткое замыкание. Замена вентилятора охлаждения производится следующим образом:

• выкрутить саморезы, которыми крепится крышка воздушного фильтра;
• снять крышку и извлечь фильтрующий элемент;
• открутить гайки крепления воздушного фильтра, используя торцовый ключ на 10;
• при помощи отвертки ослабить хомут воздуховода, крепящий последний к датчику расхода воздуха;
• снять гофру воздуховода;
• открутить крепления воздухозаборника при помощи торцового ключа на 8;
• снять воздухозаборник;
• отсоединить колодку разъема питания вентилятора;
• ключами на 8 и 10 открутить 6 гаек, которые удерживают кожух вентилятора;
• демонтировать кожух вентилятора вместе с электродвигателем и крыльчаткой;
• при помощи торцового ключа на 10 открутить 3 болта, удерживающие вентилятор в кожухе;
• снять электровентилятор;
• вставить новый вентилятор охлаждения ВАЗ 2114 в кожух;
• закрутить болты крепления вентилятора к кожуху;
• установить кожух с вентилятором на место и прикрутить гайками;
• подключить разъем питания электровентилятора охлаждения;
• установить воздухозаборник и корпус воздушного фильтра;
• установить на место и закрепить гофру воздуховода;
• вставить фильтрующий элемент в фильтр;
• установить крышку и закрепить ее гайками;
• подключить “массу” к аккумуляторной батарее;
• прогреть двигатель и проверить работоспособность вентилятора охлаждения.

Если вентилятор не включается после прогрева двигателя, следует заново провести проверку всех элементов питания электродвигателя. Исправный вентилятор избавит вас от необходимости тщательно контролировать температуру двигателя и позволит не опасаться перегрева даже в самых жестких дорожных условиях.

Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т.п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей. В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 гсм2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

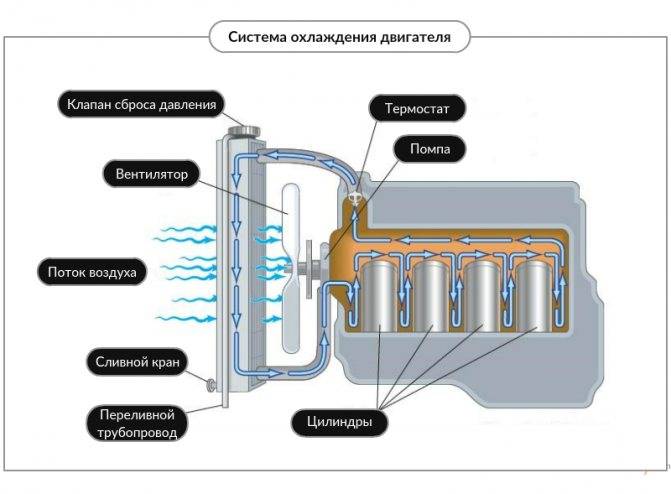

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости

Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор

На некоторых ам на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Из чего состоит охлаждающая система мотора?

• Радиатор,
• Верхний шланг радиатора,Нижний шланг радиатора,
• Помпа,
• Термостат,
• Электрический вентилятор,
• Термо-таймер,
• Радиатор.

Радиатор является наиболее важной частью механизма охлаждения. Охлаждающая смесь, прошедшая через двигатель, прокачивается через трубки радиатора и охлаждается в течение следующего цикла

Шланги радиатора

Система охлаждения мотора имеет несколько резиновых шлангов, которые перемещают жидкость из одного места в другое. Эти шланги радиатора необходимо заменить, прежде чем они станут хрупкими и треснутыми.

Помпа

Водяной насос прокачивает охлаждающую жидкость через систему. В большинстве двигателей насос оснащен ременным приводом, за исключением некоторых гоночных автомобилей, которые используют электрические водяные насосы.

Термостат

Автомобильный двигатель не всегда поддерживает одинаковую температуру и его запуск в холодную погоду занял бы целую вечность, если бы он оставался при одинаковой температуре. Термостат контролирует поток охлаждающей жидкости через систему охлаждения, а охлаждающая жидкость охлаждает двигатель. Термостат действует как клапан, который контролирует поток охлаждающей жидкости. Внутри находится воскообразное вещество, которое размягчается при определенном температурном пороге, открывая клапан и позволяя охлаждающей жидкости свободно течь.

Электрический вентилятор

Современные автомобили имеют вентилятор для основного или дополнительного охлаждения. Если автомобиль движется медленно, чтобы создать достаточный поток воздуха для охлаждения двигателя, вентилятор всасывает воздух через радиатор.

При этом вентилятор может быть механическим (приводится в движение от вращения двигателя) и создавать силу для перемещения воздуха через радиатор в жарких условиях или во время стоянки автомобиля. Система имеет датчик, который определяет повышение температуры антифриза и дает команду вентилятору работать.

Охлаждающая жидкость

Это транспортное средство, которое отводит тепло от двигателя через охладительную систему в атмосферу. Свойства антифриза становятся важными в холодную погоду – ведь если использовать простую воду, она быстро замерзнет, расширится и повредит множество компонентов.

Водяной насос

Этот компонент способствует циркуляции антифриза по всей системе. Чаще всего водяной насос приводится в движение цепью, либо ремнем газораспределительного механизма двигателя), но вместо этого на некоторых автомобилях установлен водяной насос с электронным управлением.

Двигатель

Двигатель имеет несколько внутренних проходов и портов, через которые идет охлаждающая смесьь, поглощая тепло и отводя его. Антифриз выходит из блока цилиндров/головки двигателя через различные шланги, которые переносят охлаждающую жидкость к другим частям системы.

Сердечник нагревателя

Это еще один компонент, имеющий множество мелких ребер, которые рассеивают тепло. Однако это тепло используется для обогрева пассажирского салона (если это необходимо), и поступает в кабину через вентилятор/двигатель вентилятора.

Датчики

Система охлаждения обычно имеет два датчика: датчик температуры антифриза и измеритель уровня охлаждающей жидкости. Датчик температуры контролирует тепло охлаждающей жидкости и обнаруживает перегрев. Измеритель уровня контролирует количество антифриза в системе (если оно падает слишком низко, это может привести к перегреву).

Также система охлаждения также имеет различные трубки, которые помогают переносить охлаждающую жидкость от одного основного компонента к другому с конечной целью поддержания температуры двигателя в безопасном рабочем диапазоне (и предотвращения повреждения двигателя).

Куда дует вентилятор охлаждения?

В этой статье мы не можем обойти вниманием вопрос о том, куда дует интересующий нас механизм. Именно его задают экспертам и коллегам-автолюбителям пользователи на десятках и сотнях форумах, посвященных обслуживанию транспортных средств

На самом деле ответ на него очень прост.

Если в вашем автомобиле поток воздуха направлен не на мотор, а на радиатор, это означает только то, что вентилятор неправильно подключили после технического обслуживания либо выполнения ремонтных работ. Вероятнее всего, просто-напросто спутали клеммы. Следует установить их правильно, и больше никогда не задаваться вопросом, куда вентилятор должен направлять поток охлажденного воздуха.

Главная →

Устройство → Система охлаждения, обогрева и вентиляции → Вентилятор →

Типы вентиляторов охлаждения двигателя

Работоспособных конструкций вентилятора в процессе развития системы охлаждения сложилось всего две. Первый вид – механический вентилятор, имеющий ременный привод от шкива, установленного на коленчатый вал. Для обеспечения сохранности лопастей при высокой скорости вращения коленвала крыльчатка вентилятора присоединена к шкиву через гидромеханический привод, который, в зависимости от конструкции, называется термомуфтой или гидромуфтой.

Чаще всего автомобильный двигатель снабжают восьмилопастной крыльчаткой, хотя количество и форма лопастей нигде не регламентируются

Это устройство представляет собой разновидность вискомуфты, наполненной силиконовым гелем, меняющим свойства под воздействием температуры. Степень блокировки муфты влияет на скорость вращение вентилятора. При раскручивании двигателя муфта начинает «притормаживать» вращение крыльчатки, которая неминуемо сломалась бы при скорости вращения 3000 оборотов в минуту и выше. Термомуфта и гидравлическая муфта отличаются друг от друга по конструкции и принципу действия, но обе они позволяют удерживать скорость вращения крыльчатки в узких пределах, позволяя ему разгоняться и замедляться лишь настолько, насколько это нужно для эффективного отвода тепла, и не более.

С развитием современных электронных компонентов и началом их применения для контроля процессов в двигателе, появился и быстро завоевал популярность электрический привод вентилятора. Привод состоит из электродвигателя и системы управления, которая контролирует интенсивность работы вентилятора охлаждения в зависимости от показаний датчика температуры. Применение электроники дало возможность вывести равномерность охлаждения двигателя на новый качественный уровень по сравнению с инертной “аналоговой” системой на основе вискомуфты.

Как очистить систему охлаждения

При очистке каналов системы охлаждения и радиатора также заменяют и антифриз. Чтобы выполнить промывку, старый тосол нужно слить. Затем внутрь системы заливают достаточно крепкий раствор на основе лимонной кислоты. Это эффективное народное средство, но существуют и различные жидкости с присадками.

После этого заводят двигатель – так автомобиль должен проработать в течении 30 минут. Этого достаточно, чтобы тщательно прочистились все каналы. Затем можно заглушить мотор, слить чистящую смесь, и напоследок залить свежий антифриз. Часто таким способом удается полностью решить проблемы в работе охлаждающей системы, если причины в загрязнении.

Вентилятор с термодатчиком

Вентиляторы с термостатирующим датчиком нашли применение на моделях автомобилей второй половины прошлого столетия. Они также взаимодействуют с клапаном отвода газов картера и имеют некоторую, пусть и примитивную, автоматическую электронику.

Что же хорошего в данной разновидности вентиляторов? В первую очередь, это максимальная простота применяемой техники и ее несложный ремонт, который под силу даже неопытному мастеру. Второе преимущество — это крайне недорогие запчасти и комплектующие, которые способствуют немалой популярности применения подобных систем на автомобилях отечественного производства.

Способ, по которому функционирует подобное устройство, достаточно прост и примитивен. Вентилятор соединяется напрямую с термодатчиком, который выполняет роль реле и выключателя одновременно. При нагревании охлаждающей жидкости до определенного порога, датчик срабатывает, и вентилятор приводится во вращение. Аналогичным образом происходит его отключение, как только температура тосола вновь приходит в норму.

5 Рабочие характеристики

Как и другие бытовые или профессиональные приборы, вентиляторы обладают определенным набором характеристик. Чтобы успешно выбрать подходящую модель, нужно полностью разбираться в этих характеристиках и учитывать их при поиске оптимального варианта. Итак, список рабочих свойств вентиляторов состоит из таких пунктов:

1. 1. Показатели полного давления измеряются паскалями.
2. 2. Единицей измерения расхода воздуха и производительности устройства является кубический метр в час.
3. 3. Скорость передвижения рабочего барабана отображена оборотами в минуту.
4. 4. Потребляемую мощность обозначают киловаттами.
5. 5. Уровень шума и звукового давления измеряется децибелами. Он определяется в месте входа и выхода воздуха.
6. 6. Показатели коэффициента полезного действия отображают аэродинамические потери, потери из-за утечек, трений и прочих воздействий.

Конструкция вентилятора

Идея конструкции столь полезного приспособления довольна проста. Она состоит из шкива и четырех прикрепленных к нему лопастей. Установку последних производят с расчетом получения определенного угла, способствующего максимальной интенсивности прогона воздушных масс.

Помимо шкива, у конструкции механизма присутствует привод. Тип этой составляющей может быть либо электрическим, либо гидромеханическим, либо просто механическим. Самым редким вариантом является устройство с гидромеханическим приводом. От описанных ранее конструкций это устройство отличается тем, что оно представлено в виде специальной гидравлической или вязкостной муфты, которую приводит в движение коленчатый вал автомобиля. В момент достижения температуры в муфте предельного максимума происходит частичная либо полная ее блокировка.

В комплектацию такого устройства входит две составляющих – система управления, а также электродвигатель для самого вентилятора. Отслеживанием температуры занимается система управления мотора автомобиля. Благодаря этой системе и осуществляется работа механизма охлаждения. Все данные о работе устройства выводятся на бортовой компьютер в салоне, к которому подключен электромотор.

Типы приводов

Одним из важнейших элементов автомобильного вентилятора охлаждения является привод. Он может быть следующим:

• Механический;
• Гидромеханический;
• Электрический.

В случае использования механического привода сила для вращения лопастей отбирается от коленчатого вала, с которым вентилятор соединен ремнем. Конструкция проста и надежна, однако имеет один существенный минус: во время работы устройство отбирает мощность непосредственно от двигателя. Затраты мощности только на вентилятор не слишком велики, однако от работы двигателя также зависят, к примеру, насосы. Получается, что на двигатель «цепляют» много потребителей, которые работают серьезно уменьшают показатели мощности;

Гидромеханические привода являются разновидностью вязкостной муфты, которая также имеет привод от коленвала. Такая муфта состоит из корпуса с находящимися внутри плоскими фрикционными дисками. Диски делятся на два типа, которые соответствующим образом соединяются с ведомым и ведущим валом. Ведущая деталь чередуется с ведомой. Полость корпуса заполнена силиконовым гелем в объеме от 30 до 50 мл. При увеличении скорости вращения одного колеса начинает перемешиваться и гель. При этом возрастает его температура. С ростом температуры в сторону увеличения изменяется и показатель вязкости. Если разность скоростей велика, гель становится настолько вязким, что обеспечивает блокировку вискомуфты с максимально эффективной реализацией передаваемого крутящего момента. При этом на высоких оборотах муфта непременно бы сломалась. Инженеры признают такое конструктивное решение неэффективным только потому, что с ним система завязана на частоте оборотов: не более того показателя, при котором отвод тепла минимально эффективен.

В случае электрического привода вентилятор оборудован собственным электродвигателем и работает в тандеме с системой управления. При этом система, в которой используется электровентилятор, отличается сложностью. Она оборудована вот такими элементами: ДТОЖ, ЭБУ, электродвигатель, реле включения, ДЧВК, ДМРВ. Основными здесь являются ЭБУ, ДТОЖ и электродвигатель, т.к. последний является исполнительным элементом, а первые два отвечают за первичную оценку работы двигателя и выбор соответствующего режима работы исполнителя.

Демонтаж, обслуживание и ремонт вентилятора охлаждения своими руками

Достойный уровень охлаждения радиатора и двигателя машины достигается только в том случае, когда вентилятор периодически проверяют на наличие разных мелких поломок и загрязнений. Совсем несложно регулярно выполнять такую проверку и при помощи щетки очищать устройство от грязи и пыли.

Принцип демонтажа вентилятора прост: от АКБ откидывают провод массы; отключают все без исключения провода, которые подходят к рассматриваемому узлу; откручивают болты крепления устройства. Теперь можно слегка сдвинуть кожух вентилятора и посмотреть на его состояние. Подобный осмотр позволяет выявить немало поломок и выполнить:

• Зачистку и замену проводов: их некачественный контакт зачастую и является причиной неадекватной работы вентилятора.
• Ремонт щеток (а точнее их замену): данный элемент системы чаще других выходит из строя, так как щетки очень быстро изнашиваются, собирая всю грязь с дороги.

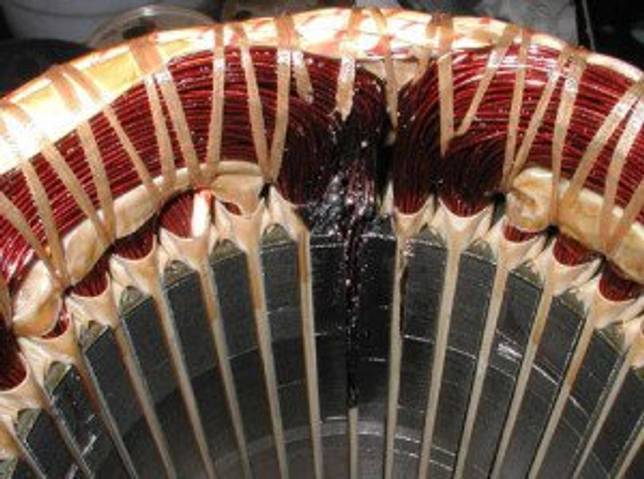

• Устранение замыкания либо обрыва обмоток ротора: иногда они находятся в рабочем состоянии, но плохо функционируют из-за скопившихся на них загрязнений. Решить данную проблему и вовсе не сложно – достаточно смочить в растворители ветошь и скрупулезно очистить обмотки (при необходимости допускается использовать и специальные щетки для чистки).

Иногда требуется менять электрический мотор (например, когда вентилятор не запускается при хорошо прогретом двигателе)

Ремонт этой важной части устройства охлаждения, к сожалению, не выполняется.

Проверяем датчик включения электровентилятора

Одной из причин отказа работы электровентилятора, может быть поломка датчика. С точностью установить, что из строя вышел именно датчик включения вентилятора, можно только на инжекторном двигателе. Когда отключаем датчик от питания, блок управления запускает электровентилятор в аварийном режиме. Для проверки следует прогреть двигатель до температуры около 100۫С, затем заглушить мотор поднять капот и отключить датчик от сети. После чего включаем зажигание и, если вентилятор запустился, значит поломка в датчике включения электровентилятора. На карбюраторном двигателе проверить исправность работы датчика, можно только заменой его на новый. После чего, так же необходимо прогреть двигатель до того момента пока не запустится электродвигатель охлаждения радиатора.
