Бинар, Теплостар и Планар: подогреватель двигателя и салона

Установочный комплект и технологии

Комплектация отопителя Планар включает в себя все необходимые элементы для успешной установки устройства на автомобиль. Отметим, что в монтажный комплект входит большое количество деталей и узлов, которые являются импортными изделиями высокого качества. Например, топливный насос, который является насосом плунжерного типа, надежный электрический двигатель, свеча накала, датчик перегрева, индикатор пламени и т.д.

Кроме самого установочного комплекта, вместе с устройством идет техническая документация, которая содержит исчерпывающую информацию о том, как правильно установить автономный отопитель и подключить устройство при необходимости самостоятельного монтажа.

Единственное, при самостоятельной установке (не в специализированном сервисе, который имеет сертификаты на проведение подобных работ), могут возникнуть проблемы с гарантией. Это нужно обязательно учитывать, чтобы в полной мере сохранить гарантийные обязательства производителя.

Если суммировать информацию, тогда в списке основных преимущества воздушных отопителей Планар можно выделить:

  • приемлемую стоимость;
  • низкий расход горючего;
  • достаточную производительность;

Также внимания заслуживает наличие функции автодиагностики отопителя, возможность выбора режима работы с учетом мощности или температуры в салоне. Параллельно отмечается сниженное энергопотребление во время работы устройства при выключенном ДВС.

Еще следует упомянуть низкий уровень шумов, так как в конструкции используется бесколлекторный двигатель, разработанный отечественными специалистами. Камера сгорания в новом поколении устройств также изготавливается по запатентованной уникальной технологии.

Устройство удобно обслуживать, так как конструкция корпуса выполнена так, чтобы максимально упростить доступ и разборку во время сервиса. Все разъемы отличаются герметичностью, что исключает попадание влаги, окисление или разрушение электрических контактов.

https://youtube.com/watch?v=UmOyjwPdkd8

Работа с пультом управления

В любом случае приходится осуществлять запуск и выключение системы, изменять температурный режим и определять состояние прибора. Для этого существует специальный пульт управления. На лицевой части устройства находится светодиод небольшая ручка.

Благодаря маленькой лампочке можно определить состояние прибора. Если ее цвет красный, то включен режим обогрева или вентиляции. Мигающий светодиод говорит о появлении неисправности. При отключении отопителя лампочка не горит вообще.

Имеющаяся на корпусе ручка необходима для выполнения различных команд. Если она находится слева, то прибор полностью выключен. Осуществить запуск можно путем поворота ручки по часовой стрелке. В зависимости от положения ручки будет производиться работа системы в определенном диапазоне мощности.

РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

  • Инструкция по монтажу отопителей модельного ряда PLANAR6.94 Мб (Добавлен 26.12.2018)
  • Пульт управления ПУ-5 сб 3520 (новинка) руководство по эксплуатации623.59 Кб (Добавлен 18.04.2018)
  • Модемы РЭ (подключение и эксплуатация)870.58 Кб (Добавлен 10.12.2018)
  • Отопители Планар (с маркировкой «S») руководство по эксплуатации581.15 Кб (Добавлен 11.10.2017)
  • Устройства управления Планар (с маркировкой S)613.21 Кб (Добавлен 19.10.2017)
  • Планар 2D-12/24 руководство по эксплуатации2.31 Мб (Добавлен 23.10.2014)
  • Планар-4Д руководство по эксплуатации884.91 Кб (Добавлен 27.04.2016)
  • Планар-4ДМ руководство по эксплуатации 1.85 Мб (Добавлен 27.04.2016)
  • Планар-4ДМ2 руководство по эксплуатации1.92 Мб (Добавлен 27.04.2016)
  • Планар 4DM2 руководство по эксплуатации2.78 Мб (Добавлен 27.04.2016)
  • Планар-44Д-12/24 руководство по эксплуатации1.49 Мб (Добавлен 27.04.2016)
  • Планар 44D-12/24 руководство по эксплуатации2.76 Мб (Добавлен 18.09.2014)
  • Планар 44-GP (RUS-ENG версия) руководство по эксплуатации 2.76 Мб (Добавлен 05.02.2016)
  • Планар-8ДМ руководство по эксплуатации1.22 Мб (Добавлен 27.04.2016)
  • Планар 8DM-12/24 руководство по эксплуатации2.82 Мб (Добавлен 27.04.2016)
  • Планар — 9D — 12/24 руководство по эксплуатации1.33 Мб (Добавлен 18.04.2018)
  • Бинар-5-Компакт (изделия выпускаемые до 2013г) руководство по эксплуатации1.31 Мб (Добавлен 03.06.2013)
  • Бинар-5-Компакт руководство по эксплуатации2.97 Мб (Добавлен 27.04.2016)
  • Бинар-5-Компакт-GP руководство по эксплуатации3.44 Мб (Добавлен 27.04.2016)
  • Бинар-5Д-24 вольт Компакт руководство по эксплуатации3.45 Мб (Добавлен 27.04.2016)
  • BINAR 5S руководство по эксплуатации369.57 Кб (Добавлен 18.04.2016)
  • BINAR 5S инструкция по монтажу1.25 Мб (Добавлен 18.04.2016)
  • Пульт ПУ-20 для BINAR 5S руководство по эксплуатации1.05 Мб (Добавлен 16.12.2016)
  • Binar-5B-5D-Compact-12-GP (RUS-ENG версия) руководство по эксплуатации3.37 Мб (Добавлен 02.02.2016)
  • Жгут топливного насоса BINAR 5S инструкция по монтажу183.06 Кб (Добавлен 18.04.2016)
  • Теплостар 14ТС-10(КАМАЗ) руководство по эксплуатации775.31 Кб (Добавлен 19.05.2011)
  • 14ТС-10 МИНИ руководство по эксплуатации2.6 Мб (Добавлен 22.03.2018)
  • Теплостар 14ТС-10 (с МК) руководство по эксплуатации3.31 Мб (Добавлен 27.04.2016)
  • Теплостар 14ТС-10-24/12-С (с МК) руководство по эксплуатации2.1 Мб (Добавлен 27.04.2016)
  • Теплостар 14ТС-10 (BAW) руководство по эксплуатации574.75 Кб (Добавлен 21.11.2011)
  • Теплостар 14ТС-10 (МАЗ) руководство по эксплуатации500.25 Кб (Добавлен 03.06.2013)
  • Теплостар 14ТС-10-M5 24В (МАЗ) руководство по эксплуатации499.75 Кб (Добавлен 03.06.2013)
  • Теплостар 14ТС (УРАЛ) руководство по эксплуатации486.09 Кб (Добавлен 03.06.2013)
  • Теплостар 11ТС (КАМАЗ) руководство по эксплуатации798.91 Кб (Добавлен 03.06.2013)
  • Теплостар 20ТС руководство по эксплуатации1.13 Мб (Добавлен 27.04.2016)
  • Теплостар 15 ТSG-24 руководство по эксплуатации871.55 Кб (Добавлен 31.01.2019)
  • Теплостар 20ТС-Д 38 руководство по эксплуатации899.79 Кб (Добавлен 27.04.2016)
  • Предпусковой подогреватель 30SP-24 руководство по эксплуатации911.78 Кб (Добавлен 16.10.2019)
  • АПЖ 30Д-24 руководство по эксплуатации908.62 Кб (Добавлен 23.10.2014)
  • Терммикс-15Д руководство по эксплуатации345.79 Кб (Добавлен 15.09.2011)
  • Модем GSM Termo v.2 инструкция по эксплуатации590.58 Кб (Добавлен 21.10.2015)
  • Модем GSM Termo v.3 руководство по эксплуатации581.76 Кб (Добавлен 21.10.2015)
  • Модем CINTERION v6 руководство по эксплуатации851.93 Кб (Добавлен 08.12.2015)
  • Пульт управления ПУ-11 (доп. опция) руководство по эксплуатации503.5 Кб (Добавлен 03.04.2012)
  • Руководство по эксплуатации модем SIMCOM846.45 Кб (Добавлен 07.11.2017)
  • Инструкция по монтажу отопителей модельного ряда Спутник3.94 Мб (Добавлен 22.11.2019)
  • Руководство по эксплуатации воздушных отопителей Спутник-2Д-12/24454.48 Кб (Добавлен 22.11.2019)
  • Каталог деталей и сборочных единиц Спутник-3Д896.8 Кб (Добавлен 03.12.2020)
  • Руководство по эксплуатации на отопители СПУТНИК454.48 Кб (Добавлен 03.12.2020)

Преимущества и недостатки


Прибор может работать автономно, когда двигатель машины отключен Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.

Достоинства прибора:

  • За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
  • Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
  • Планар эффективен при очень низких температурах за бортом – ниже -20 С.
  • Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.
  • Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
  • Уровень шума низкий.
  • Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
  • Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.

Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.

Доставка

4. Описание устройства и работы отопителя воздушного Планар- 4ДМ (12В, 24В)

Отопитель дизельный кабины крановщика Планар-4ДМ, 12/24в устанавливается на различные автомобили и широко применяют для автокранов Ивановец серии КС-3577, КС-3574, КС-35714, КС-35715, КС-45717, Челябинец КС-45721, КС-55730, Галичанин КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Клинцы серии КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Ульяновец серии МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30, Газпромкран КС-4562; КС-4573; КС-5476; КС-45716; КС-55716; КС-5576; КС-6476; КС-6478; КС-7976

Отопитель работает независимо от автомобильного двигателя.

Питание отопителя электроэнергией осуществляется от автотранспортного сред­ства. Схема электрических соединений отопителя приведена на рис. 4.1.

Схема электрических соединений отопителя воздушного Планар-4ДМ (12В, 24В)

Питание отопителя топливом может осуществляться из топливного бака автомо­биля или из топливного бака входящего в комплектацию отопителя.

Отопитель кабины крановщика автокрана Планар-4ДМ (12В,24В) является автономным нагревательным устройством, которое содер­жит:

нагреватель (основные узлы нагревателя показаны на рис.4.2 );

топливный насос для подачи топлива в камеру сгорания;

устройство пуска и индикации (пульт управления);

жгуты проводов для соединения элементов отопителя с аккумуляторной батареей

автомобиля.

Принцип действия отопителя Планар-4ДМ (12В, 24В) основан на разогреве воздуха, принудительно вен­тилируемого через теплообменную систему отопителя.

В качестве источника тепла используются газы от сгорания топливной смеси в камере сгорания. Полученное тепло нагревает стенки теплообменника, который с внешней стороны обдувается воздухом. Воздух проходя через ребра теплообменника нагревается и поступает в салон автомобиля или помещение АТС.

При включении отопителя осуществляется тестирование и контроль работо­способности элементов отопителя: индикатора пламени; датчика перегрева; элек­тромотора нагнетателя воздуха; свечи; топливного насоса и их электроцепей. При исправном состоянии начинается процесс розжига.

По заданной программе происходит предварительная продувка камеры сгора­ния и разогрев до необходимой температуры свечи накаливания. Затем, по той же программе подается топливо и воздух. В камере сгорания начинается процесс горе­ния. После образования стабильного горения происходит отключение свечи накали­вания. Контроль пламени осуществляется индикатором пламени. Всеми процессами при работе отопителя управляет блок управления.

Блок управления осуществляет контроль над температурой теплообменника в нагревателе и при превышении установленного значения температуры прекращает процесс горения.

Кроме того, имеется возможность выключить отопитель в любой момент време­ни.

При подаче команды на выключение отопителя прекращается подача топлива и производится вентиляция камеры сгорания воздухом.

Особенности автоматического управления работой отопителя в аварийных и нештатных ситуациях:

1) если по каким-либо причинам не произошёл запуск отопителя, то процесс запуска автоматически повторится. После 2-х неудачных попыток происходит выключение отопителя;

2) если во время работы отопителя горение прекратится, то отопитель выклю­чится;

3) при перегреве теплообменника в нагревателе (например, закрыто входное или выходное отверстия в нагревателе) происходит автоматическое выключение ото-пителя;

4) при падении напряжения ниже 20 В (10 В) или его повышении свыше 30 В (16 В) происходит выключение отопителя. В скобках указаны значения для отопителя работающего при номинальном напряжении 12 В.

Модификации и развитие [ править | править код ]

Ранние «Планары» имели невысокую светосилу (от f/4,5 до f/6,3), Однако, благодаря таким качествам, как высокое разрешение и плоское поле изображения, успешно применялись для репродукции и технической фотографии.

Такое положение сохранялось вплоть до 1920 года, когда Хорес Ли (англ. Horace William Lee ) из компании Taylor-Hobson представил объектив «Opic» с относительным отверстием f/2,5 вместо f/3,3 у оригинального «Планара» Рудольфа . Его схема уже не была строго симметричной, но сохранила все основные черты базовой. Спустя всего пять лет, в 1925 году, Альбрехт Тронниер (нем. Albrecht Wilhelm Tronnier ) из фирмы Schne >Xenon ) со светосилой f/2,0 . А ещё через два года (1927 год) Вилли Мертэ (нем. Willy Merté ) из Carl Zeiss разрабатывает линейку фото- и киносъёмочных «Биотаров» (нем. Biotar ), светосилу которых удалось довести до рекордных в то время f/1,5. Эти объективы, отличавшиеся заметным отступлением от симметрии и имевшие в заднем компоненте сравнительно «толстую», плосковыпуклую (Xenon) или двояковыпуклую (Biotar) линзу, в свою очередь, послужили базой для многочисленных модификаций. К 1930 году Хорес Ли рассчитывает шестилинзовый «Cooke Speed Panchro» , ставший одним из лучших объективов для кинематографа 1930-х — 1940-х годов .

Уже к середине 1930-х годов относятся и первые попытки создания сверхсветосильных объективов на основе «Планара». Например, подобный объектив с относительным отверстием f/0,81 был запатентован Максимиллианом Херцбергером (нем. Maximilian J. Herzberger ) ещё в 1937 году . Однако, они представляли собой не столько модификации основной схемы, сколько более сложные конструкции, состоящие из основного объектива и, своего рода, собирающего конвертера. К тому же, задний отрезок таких объективов был слишком короток (1—3 мм), что серьёзно ограничивало их применение .

К концу 1930-х годов к разработке различных версий «Планара» подключаются такие оптические фирмы как Eastman Kodak, Ernst Leitz, Rodenstock, Angénieux и многие другие. Большинство «Планаров» — объективы со средним (и меньше) угловым полем, однако, на основе схемы Гаусса были разработаны и широкоугольные объективы. Например, ретрофокусный «Flektogon» (H. Zollner, DDR) и/или «Мир» (Д. С. Волосов, СССР).

Возможные поломки

В процессе эксплуатации могут возникать различные неисправности автономки “Планар”. Система перед каждым запуском проводит диагностику всех устройств, и если есть поломка, она сообщит об этом миганием светодиода на пульте управления. Далее по этому коду можно узнать, что же именно вышло из строя. Можно отремонтировать или же заменить этот элемент.

В процессе работы могут возникать поломки отдельных блоков – замена их может осуществляться без необходимости демонтажа устройства. Это может быть топливный насос, свечи накаливания, пульт. Достаточно посмотреть коды ошибок автономки «Планар» и можно будет без труда найти вышедший из строя элемент.

Установочные работы

Подключение отопителя не является делом сверхсложным, поэтому может быть осуществлено своими силами. При привлечении специалистов придется прилично потратиться. (См. также статью Системы воздушного отопления: особенности.)

Если представленная ниже инструкция будет полностью соблюдена, то в процессе инсталляции проблем возникнуть не должно.

Показан процесс соединения основных проводов.

  1. Сначала выбирается место установки, после чего на поверхность рамы наносится предварительная разметка.
  2. Предусматривается в обязательном порядке защита устройства от различных загрязнений и занесения влаги.
  3. Осуществляется непосредственно инсталляция прибора, при этом должны соблюдаться углы наклона.
  4. Изделию придается устойчивость посредством использования дополнительных прокладок и шайб.
  5. Выполняется подключение отопительной магистрали к топливной системе транспортного средства.
  6. Устанавливается система, необходимая для забора воздуха с улицы и выпуска отработанных газов.
  7. На последней стадии производится тестирование и окончательная настройка параметров.

Устройство полностью установлено в кабине.

Принцип действия установки Планар

Установки Планар используются для обогрева автомобиля.

Работа установки базируется на нагревании воздуха, который нагнетается через теплообменную систему обогревателя. То есть, обогрев осуществляется конвекционным методом. Источником тепла выступают продукты сгорания топлива. Отопители Планар забирают тепло, полученное путем обдува стенок теплообменного аппарата. Далее нагретый в теплообменнике воздух подается в кабину машины. Полезно знать: «Какой выбрать обогреватель«.

Включая приспособление, можно проводить диагностику автономной системы, которая состоит из следующих элементов:

  • индикатор пламени;
  • датчика перегрева;
  • электродвигатель подачи воздуха;
  • зажигание;
  • топливной помпы и всех проводов.

При корректной работе всех составляющих запускается розжиг. Программное обеспечение любой модели, например, Планар 4дм24 90, обеспечит предварительную продувку камеры для продуктов сгорания. Одновременно с этим свечи разогреваются до нужной температуры. Уже после этого начинается нагнетание топлива и воздуха в камеру сгорания. Когда процесс горения будет непрерывным и стабильным, элементы накаливания отключаются. Контроль приспособления осуществляется при помощи индикатора горения.

Все процессы устройства можно контролировать при помощи блока управления. Контроллер следит за температурой теплообменника Планара 4дм24 90. Если же заданная программно температура будет превышена на практике, то произойдет отключение системы, в результате чего горение прекратится.

Про водяное отопление индивидуальных домов написано в этой статье.

Отопитель Планар: основные преимущества его использования

Среди владельцев автомобилей, особенно дальнобойщиков, которые проводят в дороге большую часть времени, отопитель планар заслуженно получает немало положительных отзывов. Отечественная разработка, в сравнении с импортными аналогами, надежная, но менее дорогостоящая.

В большом количестве положительных характеристик выделяют:

  • Проведя воздухоотводные трубки в грузовой отсек, можно обогреть весь автомобиль, а не только водительскую кабину
  • Даже при значительно низких температурах (менее -20 градусов) их эффективность остается на весьма высоком уровне
  • Экономично расходуется топливо и ресурс аккумуляторной батареи
  • Достаточный показатель мощности
  • Неограниченное время работы установки

Обогреватель планар получил широкое распространение в автомобилях, используемых для транспортировки лекарств, напитков, животных, технологических жидкостей и т. д. Они активно применяются водителями кугунов, кранов и прочей специальной техники.

Для использования отопительного агрегата Планар нет необходимости запускать двигатель автомобиля. Это дает возможность продолжать эксплуатировать его во время ночевки.

На рынке предлагается несколько моделей, каждая из которых характеризуется присущими ей особенностями. Однако наиболее востребованной среди них считается модель Планар-4дм 24. Ее монтаж возможен не только в больших фургонах, но и бытовке, будках и т. д. В процессе работы отопительный прибор практически не издает шума.

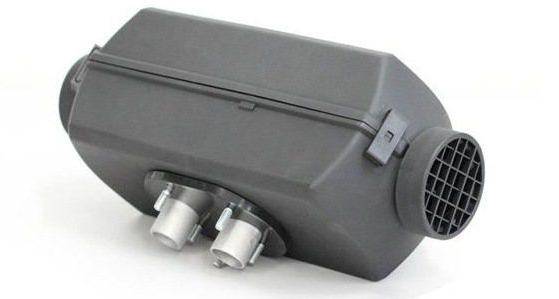

Что такое — Планар?

Планар – это автономное климатическое устройство, нагревательный элемент которого работает независимо от двигателя.

Может функционировать на собственном горючем, а также на горючем из топливного бака машины. Вентилятор запитывается от электрической системы автомобиля.

Рабочие параметры фиксируются на дисплее пульта, с него же можно отдать команду на запуск или на остановку, задать режим. Неполадки в работе тоже регистрируются на пульте.

В состав системы Планар входят следующие составные части:

  1. Отопитель (нагревательный элемент).
  2. Топливный насос.
  3. Коммуникации: подводы топлива, электропроводка, отводы выхлопов, соединительные элементы.
  4. Крепеж.
  5. Воздухозаборник.
  6. Топливный бак.
  7. Пульт управления.

Возможные коды ошибок и неисправности

Коды ошибок обогревателя Планар

Индикационная система Планара сигнализирует об ошибках. Ряд поломок можно устранить самостоятельно:

  • 1 на экране или мигание индикатора – перегрев теплообменника. Нужно проверить прохождение воздуха через обогреватель.
  • 2 или 12 коротких мерцаний после паузы – перегрев самого аппарата. Проверяют патрубки и подачу воздуха в камеру сгорания.
  • 12 или 15 или 9 быстрых миганий свидетельствуют о скачках напряжения. Прибор выключается.
  • 12 или 2 мерцания – запуск невозможен из-за отсутствия топлива, воздуха, нарушения в отводе выхлопных газов.
  • 20 или 30 и 8 мерцаний – между модулем и пультом управления потеряна связь. Проверяют шлейфы.
  • 29 или 3 мигания светодиода – срыв пламени в горелке. Нужно проверить подачу топлива.
  • 35 или 13 мерцаний – ошибка, свойственная только модели 8DM. Срыв пламени из-за низкого напряжения.
  • 78 – отмечается только на экране. Это предупреждение о том, что срыв пламени происходит слишком часто.

Неполадки, обозначенные следующими кодами, самостоятельно ликвидировать нельзя. Требуется демонтаж прибора и вмешательство специалиста:

  • 4 или 6 или 6 мерцаний – температурный датчик вышел из строя.
  • 5 или 5 миганий – сломан индикатор пламени.
  • 9 или 4 мерцания – проблема в свече накаливания.
  • 10, 27, 28 или 11 миганий – поврежден электропривод;
  • 11 на экране или 18 мерцаний – сломан датчик температуры на подающем патрубке.
  • Проблемы на входящем патрубке кодируются цифрой 23 или 15 мерцаниями.
  • 17 или 7 миганий – сбой топливного насоса.
  • Появление цифры 33 или 16 миганий после паузы указывает, что прибор заблокирован, поскольку трижды подряд был зарегистрирован перегрев. Разблокировку проводят только в сервисном центре.
  • 36 или 20 мерцаний – температурный датчик пламени фиксирует слишком высокую температуру.

Установка автономного отопителя Планар

Если вы решили сделать это своими руками, необходимо учитывать следующие правила:

  1. Нельзя прокладывать топливопровод в салоне.
  2. Нельзя производить заправку при включенном отопителе.
  3. Не следует подключать питание до полной сборки всей электрической системы отопителя.
  4. Подключение допустимо только на аккумуляторную батарею.
  5. Все разъемы должны быть защищены от влаги.

ВАЖНО! Предпочтительно доверить монтаж отопителя специалистам. Компания Баяр предоставляет услуги по монтажу отопителей этой марки, а также осуществляет их ремонт и обслуживание

Компания Баяр предоставляет услуги по монтажу отопителей этой марки, а также осуществляет их ремонт и обслуживание.

Гарантийными случаями не являются:

  • форс-мажорные обстоятельства: удар молнии, пожар, затопления, наводнения, недопустимые колебаний напряжения и ДТП;
  • несоблюдения правил эксплуатации, хранения и транспортировки;
  • неправильного монтажа, ремонта или обслуживания, если они проведены лицами и организациями, не уполномоченными Производителем на производство монтажа и гарантийного ремонта;
  • отказа работы отопителя по причине загрязнения камеры сгорания;
  • нарушения работы электрооборудования автомобиля;
  • самостоятельного ремонта изделия или использования неоригинальных запасных частей.

При установке не в уполномоченным Производителем сервисном центре или самостоятельной установке для получения гарантии необходимо обратится в один из сервисный центров уполномоченных Производителем на производство монтажа и гарантийного ремонта для подтверждения правильности установки. При этом делается отметка в гарантийном талоне. (За данную услугу сервисный центр может взымать плату).

Видео работы

Устройство отопителя Планар включает не только регулятор мощности в виде поворотной ручки, но и таймер. Последний необходим для того, чтоб отключить установку после продолжительной работы.

Разработано устройство таким образом, чтоб сделать работу автономной во всех аспектах. Автоматика также контролирует текущее состояние каждого рабочего элемента, расположенного внутри. Процесс розжига начинается только в том случаях, когда управляющий элемент убедится в исправности всех узлов. Таким образом достигается очень высокий уровень безопасности в процессе эксплуатации.

Рабочий процесс более подробно можно описать следующим образом:

  • В первую очередь продувается камера сгорания
  • Затем до нужной температуры нагреваются свечи накаливания
  • Внутрь камеры сгорания подаются необходимые порции воздуха и горючего
  • Происходит непосредственное сгорание топлива
  • Свеча поддерживает его до тех пор, покуда процесс не стабилизируется, после чего отключается

Чтобы образовавшееся пламя оставалось в пределах нормы, оно контролируется соответствующим индикатором. Если температурный предел будет превышен, блок управления прекратит горение.

Несмотря на высокий уровень автоматизации, выключение устройства поддерживается в ручном режиме. Камера сгорания начинает вентилироваться. Полностью прекращается подача топлива.

Читайте так же как сделать отопление в своем гараже

Некоторые особенности устройства отопителя Планар

Как правило, топливо поступает внутрь камеры сгорания прибора непосредственно из топливного бака транспортного средства. Однако такой вариант не единственный из возможных. Иногда аппарат имеет собственную емкость, в которую заливается необходимое для работы горючее.

По аналогии устроено электроснабжение. Питается отопитель планар непосредственно от автомобильного аккумулятора.

Число составляющих отопительного устройства огромное, но среди них можно выделить тройку основных элементов:

  1. Управляющий пульт или блок – необходим, чтоб контролировать работу устройства в целом
  2. Топливный насос – необходим, чтоб подавать требуемое количество горючего в камеру хранения
  3. Нагревательный элемент – в нем происходит нагревание воздуха, который впоследствии поступает в салон автомобиля

Возможно вас так же заинтересует наша статья про электрическое отопление

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
