Воздушный фильтр ВАЗ-2110 – так ли сложно его поменять?

Масло в воздушном фильтре: почему попадает и что делать

Воздушный фильтр является важным расходным компонентом, который предохраняет ключевые агрегаты двигателя от попадания в них грязи, пыли, камней, насекомых и другого мусора, способного навредить стабильной работе мотора. Воздушный фильтр следует менять через каждые 10-15 тысяч километров, или в соответствии с рекомендациями производителя.

При замене водитель может столкнуться с проблемой, что на фильтрующем элементе появились следы моторного масла

В некоторых ситуациях водитель обращает на это внимание из-за симптомов неправильной работы воздушного фильтра, который еще не прошел положенный ему пробег. Эксплуатировать фильтр, на котором имеются следы моторного масла, запрещено из соображений сохранности мотора автомобиля

При этом установка нового фильтрующего элемента не позволит избавиться от проблемы, поскольку через несколько километров пробега и на нем появятся масляные следы. Перед тем как менять воздушный фильтр, на котором появились следы масла, следует найти проблему и устранить ее.

Замена фильтра салона ВАЗ 2111

Частота выполнения данной процедуры зависит от множества факторов, в том числе и условий эксплуатации транспортного средства. Езда по пыльным просёлочным дорогам, а также передвижение в условиях плотного городского трафика с повышенной задымленностью снижают интервал замены фильтрующего элемента до полугода, а в некоторых случаях – и того меньше.

https://youtube.com/watch?v=dyA-e6U7TfI

Важно знать, что данная процедура выполняется достаточно быстро, а стоимость расходных материалов невелика, если сравнивать с иномарками. Так что посещение автосервиса для установки нового фильтра взамен засорившегося вовсе не обязательно – даже не самый ярый приверженец самостоятельного обслуживания автомобилей может элементарно справиться с поставленной задачей. Из необходимых инструментов нужно иметь:

• ключ на 10 (желательно головка, подойдёт и торцовый, но с согнутой на 90 градусов головкой, поскольку гайки, которые придётся отворачивать, немного утоплены и обычным ключом до них не добраться);
• отвёртку с крестообразным наконечником;
• плоскую отвёртку с остаточно тонким и при этом широким лезвием для снятия декоративных заглушек, которые закрывают доступ к болтовым соединениям (можно, конечно, использовать любой подходящий предмет – нож или, например, гвоздь, но в этом случае нужно быть крайне осторожным, чтобы не повредить мягкий пластик).

Сама операция замены выполняется в следующей последовательности:

1. Необходимо демонтировать дворники, сняв колпачки и используя ключ на десять, отвернуть крепёжные гайки. Желательно их пометить перед снятием, чтобы не перепутать при последующем монтаже. Дело в том, что дворник, стоящий с водительской стороны, может оказаться длиннее, чем установленный со стороны пассажира.
2. Следующий шаг – вынуть те самые пластиковые заглушки, стараясь не повредить их.
3. Под ними скрываются четыре самореза, которыми жабо крепится к раме моторного отсека – аккуратно отворачиваем их, старясь не потерять контрящие шайбы.
4. Теперь нужно открутить две гайки, удерживающие декоративную накладку по краям. Учитываем неудобство их расположения и доступа.
5. Остается открутить шесть саморезов, которыми жабо крепится к перегородке, разделяющей подкапотное пространство и салон.
6. Сдвигаем декоративную накладку вверх со стороны расположения печки. С противоположной стороны находится шланг, через который подается жидкость на омыватель ветрового стекла – его можно оставить, не отсоединяя.
7. Теперь нам видна декоративная крышка фильтра салона (её часто называют защитной сеткой), её необходимо демонтировать. Однако для этого, возможно, придётся снять бачок омывателя (если он сильно мешает), для чего достаточно отстегнуть ремешок из каучука.
8. Отвинчиваем саморезы декоративной крышки, снимаем её и видим сам фильтр салона.

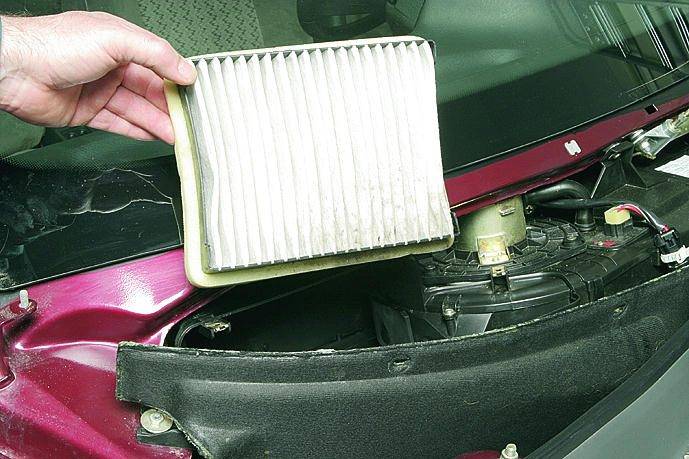

9. Вытаскиваем его – в большинстве случаев при достаточно длительной эксплуатации он будет находиться в плачевном состоянии.
10. Перед установкой нового фильтровального элемента следует удалить весь мусор и грязь, скопившиеся в месте монтажа фильтра. Можете быть уверенными, что не всё удастся достать руками, поэтому нелишним будет использование автомобильного (в крайнем случае – бытового) пылесоса. Налипшую грязь следует убрать щёткой или с помощью тряпки.
11. Устанавливаем новый фильтр, при этом следим, чтобы он встал той же стороной и при этом отсутствовали зазоры в посадочных местах (при правильной установке фильтрующий элемент должен упираться на полочки в нише).
12. Устанавливаем защитную сетку и выполняем все остальные операции по сборке в обратном порядке.

Как мы выяснили, замена фильтра салона ВАЗ-2111 – операция несложная, требующая навыков владения таким инструментом, как отвёртка или гаечный ключ, но всё же при выполнении замены в первый раз тщательно изучить видеоматериалы, поясняющие, как это сделать наглядным способом. В любом случае, выполнив такое техобслуживание самостоятельно, вы можете сэкономить приличную сумму, которую можно будет потратить с большей пользой – стоимость посещения автосервисов сегодня неоправданно высока, даже если речь идёт о такой пустяковой операции.

Как все это происходит

В процессе эксплуатации авто, двигатель потребляет большой объем очищенного воздуха и,постепенно, фильтрующий элемент засоряется. При этом на степень засоренности оказывают влияние условия, в которых автомобиль эксплуатируется.

В основном заводами-изготовителями устанавливается оптимальный ресурс данного элемента в 10-15 тысяч элементом для автомобилей ВАЗ с круглым элементом, используемом в машинах ВАЗ 2101-2107 и 2108-2109. Последующие модели, начиная с ВАЗ 2110, оснащаются воздушным фильтром с установленным мото-ресурсом в 30 тысяч километров, указанным на крышке фильтрующего элемента.

Примечание. Однако не рекомендуется строго придерживаться данных правил и производить замену раньше указываемых параметров.

В тех случаях, когда машина эксплуатируется в суровых климатических условиях (песчаная местность, высокая запыленность воздуха), воздушный фильтр нужно заменять в 1,5-2 раза чаще рекомендуемых сроков замены. Для владельцев авто современная замена фильтрующего элемента не обременительна по сравнению с расходами на дорогостоящий ремонт более сложных агрегатов, которые выходят из строя из-за обычного загрязнения воздушной, топливной или масляной системы.

Примечание. Если в процессе проведения технического обслуживания машины, на фильтрующем элементе обнаруживаются разрывы или иные механические повреждения, то не стоит пытаться его отремонтировать, откладывая замену на «потом». Поврежденный фильтр нужно обязательно и срочно менять.

Зачем менять

А действительно, зачем? Стоит себе фильтр, так и пусть стоит до конца срока службы автомобиля. Но нет, так поступать ни в коем случае нельзя, иначе машина прослужит действительно очень мало.

Забитый воздушный фильтр

Есть несколько причин, из-за которых воздушный очиститель следует заменить на ВАЗ 2110.

1. Загрязненность. По мере эксплуатации, элемент загрязняется. Образование загрязнений приводит к увеличению расхода топлива, затруднительному запуску двигателя.
2. Отсутствие должной тяги воздуха в салоне, из-за чего внутри очень душно. Параллельно с этим двигатель может нестабильно работать, появляются плавающие обороты. Все это говорит о том, что пришло время замены.
3. Комплексное обслуживание. При покупке автомобиля с рук или во время плановой профилактики, новый владелец, как правило, сразу меняет все расходники, заливает новое масло, ставит новые фильтры.

Статья в тему: Замена датчика давления масла на ВАЗ 2114

Зачем менять

А действительно, зачем? Стоит себе фильтр, так и пусть стоит до конца срока службы автомобиля. Но нет, так поступать ни в коем случае нельзя, иначе машина прослужит действительно очень мало.

Забитый воздушный фильтр

Есть несколько причин, из-за которых воздушный очиститель следует заменить на ВАЗ 2110.

1. Загрязненность. По мере эксплуатации, элемент загрязняется. Образование загрязнений приводит к увеличению расхода топлива, затруднительному запуску двигателя.
2. Отсутствие должной тяги воздуха в салоне, из-за чего внутри очень душно. Параллельно с этим двигатель может нестабильно работать, появляются плавающие обороты. Все это говорит о том, что пришло время замены.
3. Комплексное обслуживание. При покупке автомобиля с рук или во время плановой профилактики, новый владелец, как правило, сразу меняет все расходники, заливает новое масло, ставит новые фильтры.

Фильтр нулевого сопротивления

Некоторые автовладельцы меняют штатный фильтр на ФНС. Данный элемент имеет иную форму (напоминающую гриб) и устанавливается прямо на выход воздушного патрубка. Чтобы установить такой элемент в автомобиль, нужно полностью извлечь пластиковый корпус фильтра. После этого хомутом закрепить вывод ФНС с резиновым патрубком.

Чем актуальна установка такого фильтра? Объясняется это тем, что ФНС имеет большую пропускную способность. Это положительно сказывается на мощности двигателя. Но как показывает практика, ожидаемый прирост – не более двух лошадиных сил. Наряду с этим, фильтр требует периодической чистки, и не простым средством, а масляной пропиткой. Чтобы ФНС меньше загрязнялся, владельцы помещают его в металлический круглый корпус. Но это ненамного увеличивает интервал между чистками.

Замена фильтра

Инструкция, как поменять салонный фильтр на ВАЗ-2112, зависит от того, как расположен фильтр на вашем автомобиле: горизонтально или вертикально. В сущности, различия невелики, но незнание некоторых нюансов может привести к нежелательным последствиям. В любом случае для осуществления замены нам потребуется следующий инструмент:

• крестообразная отвёртка;
• плоская отвёртка;
• головка на 10 вместе с трещёткой;
• ветошь;
• автомобильный пылесос;
• новый салонный фильтр.

Для начала приводим алгоритм для тех случаев, где на ВАЗ-2112 стоит салонный фильтр старого образца (вертикальный, устанавливаемый на машины до 2003 года выпуска):

• открываем капот;
• откручиваем с помощью ключа на 10 гайки, удерживающие облицовочную панель;
• чтобы демонтировать жабо, необходимо снять декоративные колпачки, под которыми утоплены собственно болты, крепящие декоративную панель – используем для этого плоскую отвёртку, стараясь не повредить при этом сами заглушки;
• выкручиваем крестообразной отвёрткой пять расположенных на обшивке саморезов;
• с помощью плоской отвёртки поддеваем и выводим из зацепления пластиковые фиксаторы, удерживающие облицовку (здесь требуется особая аккуратность, поскольку фиксаторы хрупкие и могут сломаться при прикладывании чрезмерных усилий);
• отводим жабо вверх и в сторону, при этом жиклёры механизма омывателя стекла откручивать не нужно;
• поскольку фильтровальный элемент находится у отопителя и расположен вертикально, чтобы его вынуть, необходимо взяться рукой за фильтр и попробовать провернуть его против часовой стрелки. При таком воздействии он должен беспрепятственно выйти со своего посадочного места;
• установка нового салонного фильтра ВАЗ-2112 производится в обратной последовательности. Сам фильтр необходимо установить на штатное место, проворачивая его на этот раз по часовой стрелке, пока он не зафиксируется;
• ещё раз проверяем надёжность фиксации и приступаем к сборке всех крепёжных элементов конструкции.

А теперь опишем, как заменить салонный фильтр на ВАЗ-2112 нового образца (устанавливаемый горизонтально):

• открываем доступ к подкапотному пространству;
• откручиваем ключом на 10 гайки, удерживающие дворники, они должны сниматься легко, без необходимости использования дополнительных инструментов и приспособлений;
• тем же ключом откручиваем болты, расположенные по периметру жабо;
• чтобы снять декоративную обшивку, необходимо с помощью плоской отвёртки аккуратно поддеть и снять пластиковые заглушки, под которыми скрываются саморезы крепления обшивки;
• откручиваем саморезы, снимаем жабо;
• открывается доступ к пластиковому кожуху, под которым находится салонный фильтр – демонтируем его, используя крестообразную отвёртку;
• поскольку в данном случае фильтровальный элемент расположен горизонтально, проблем при его демонтаже возникнуть не должно;
• точно так же устанавливаем на штатное место новое изделие (главное, чтобы оно идеально вписывалось по размерам, в противном случае эффективность фильтрации воздуха упадет в разы);
• при установке нового фильтра необходимо соблюдать правильную ориентацию – на его корпусе имеется стрелка, указывающая путь движения воздушного потока, от воздухозаборных отверстий на жабо в сторону отопителя;
• ещё раз проверяем надёжность фиксации фильтровального элемента и отсутствие видимых зазоров и приступаем к сборке в обратной последовательности.

Отметим, что многие автовладельцы не желают мириться с попаданием воды на салонный фильтр ВАЗ-2112 и борются с этой проблемой, устанавливая на жабо обтекатели, не позволяющие стекающим по стеклу каплям попадать в отверстия воздухозаборной решётки. Такое решение обычно приводит к незначительному ухудшению аэродинамических свойств машины и подвыванию при движении на больших скоростях. Но это – вполне приемлемая плата за те неудобства, которые приносит водителю горизонтально расположенный фильтр.
