Заклинило коробку передач, что делать

РЕМОНТ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

РЕМОНТ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

Снятие и ремонт показаны на примере рычага переключения передач механической коробки. Селектор автоматической коробки передач снимают практически аналогично.

Поскольку конструкция селектора довольно сложная и для его ремонта требуются специальные инструменты, в случае необходимости обратитесь на сервис.

Вам потребуются: ключ «на 10», ключ и торцовая головка «на 12», ключ-шестигранник «на 6», удлинитель, вороток, пассатижи.

Для ремонта рычага переключения передач снимите кулису рычага в следующем порядке.

1. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).

2. Отсоедините наконечники тросов привода управления коробкой передач от рычагов переключения и выбора передач, снимите кронштейн, фиксирующий оболочки тросов в гнездах кулисы рычага переключения передач, и извлеките наконечники тросов из гнезд кулисы (см. пп. 10–17 «Замена тросов привода управления коробкой передач»).

3. Выверните четыре болта крепления кулисы рычага переключения передач к основанию кузова…

4. …и снимите кулису.

При необходимости отремонтируйте рычаг переключения в следующем порядке.

1. Ослабьте затяжку гайки оси рычага выбора передач, удерживая ось от проворачивания ключом-шестигранником…

2. …отверните гайку и снимите с оси пружинную и плоскую шайбы…

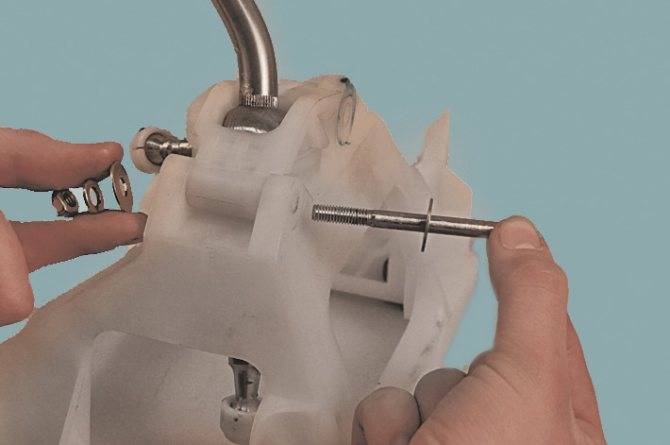

3. …извлеките из отверстий кулисы ось вместе с плоской и пружинной шайбами…

4. …и снимите рычаг выбора передач вместе с возвратной пружиной и установленной под рычагом плоской шайбой.

5. Снимите с резьбового конца болта крепления крышки опоры рычага переключения передач резиновую демпфирующую втулку возвратной пружины. Сильно деформированную, затвердевшую или надорванную втулку замените.

6. Ослабьте затяжку гайки болта крепления крышки опоры рычага переключения передач, удерживая болт от проворачивания вторым ключом…

7. …отверните гайку, снимите установленные под ней пружинную и плоскую шайбы и извлеките болт вместе с плоской шайбой из отверстий кулисы.

8. Снимите крышку опоры рычага переключения передач…

9. …и извлеките рычаг из опоры кулисы.

10. При необходимости снимите с шаровых наконечников рычага переключения передач пластмассовые сухари.

11. Осмотрите снятые детали. Замените деформированную или ослабленную возвратную пружину…

12. …сильно изношенные пластмассовые втулки рычага выбора передач, деформированный рычаг…

13. …и сильно изношенные или поврежденные сухари рычага переключения передач.

14. Если нужно заменить поврежденные или затвердевшие втулки опор кулисы, выньте из отверстий резиновых втулок распорные металлические втулки…

15. …и извлеките из отверстий кулисы резиновые втулки.

16. Собирайте и устанавливайте кулису рычага переключения передач в порядке, обратном снятию.

Вернуться в оглавление

Все права на фото и текстовые материалы принадлежат ООО «Издательский Дом Третий Рим»

Виды

Блокираторы подразделяются на несколько видов в зависимости от типа установки и универсальности конструкции. Наиболее простыми являются дуговые блокираторы на коробку, которые не требуют установки направляющих элементов на авто. Устройства не обеспечивают высокой степени защиты, поскольку легко срезаются.

По принципу действия блокираторы можно разделить на две категории:

  • механические, в которых блокировка выполняется поворотом ключа или вставкой штыря;
  • электромеханические (ригель перемещается при помощи электромагнита).

Бесштыревой

Устройство получило название бесштыревого не из-за отсутствия штыря в конструкции, а по причине несъемной конструкции блокирующего стержня. Основание блокиратора устанавливается на кулису коробки передач, управление осуществляется при помощи поворотной личинки. Личинка располагается в стальном прочном корпусе, установленном на основании. Корпус выводится на боковую сторону центральной консоли.

Бесштыревой блокиратор кулисы трансмиссии

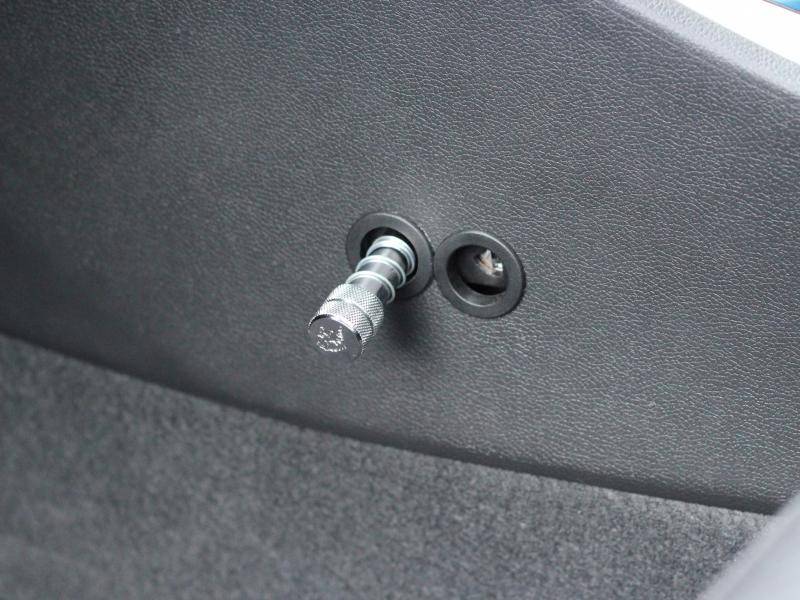

Штыревой

Штыревой блокиратор имеет в своей конструкции съемный элемент. Перед установкой штыря требуется установить рычаг коробки передач в определенное положение, которое определяется при установке изделия. Затем штырь вставляется в направляющее отверстие и автоматически защелкивается. Элемент имеет подпружиненную опору, которая выталкивает штырь при повороте ключа в замке.

Штыревой блокиратор кулисы коробки передач

Универсальный

Универсальные блокираторы созданы для применения на различных автомобилях, оснащенных АКПП (автоматическая коробка) или МКПП (механическая трансмиссия). Монтаж защитного устройства требует доработок кулисы и хороших знаний устройства механизма переключения передач. Универсальные блокираторы могут оснащаться как съемным, так и стационарным фиксирующим штырем. Изделия подобного типа в настоящее время практически не встречаются из-за сложности создания универсальной конструкции.

Модельный

Устройства подобного класса разрабатываются под конструктивные особенности конкретной модели автомобиля или модельного ряда, имеющего в основе одну платформу. Благодаря этому устройство не требует доработок конструкции автомобиля, кроме выполнения отверстий под личинку замка или установку штыря.

Модельный блокиратор коробки

Причины полного заклинивания

Причин полного заклинивания коробки передач не так уж и много. Одной из таких причин является разрушение зубьев какой-либо шестерни. Отколотые осколки зубьев могут попасть в зацепление зубьев других шестерен, что в свою очередь приводит к невозможности проворачивания шестерен.

Возможен также разрыв или самопроизвольное выкручивание одного из внутренних болтов коробки. В таком случае болт попадает между шестернями и блокирует их.

Чтобы проверить, является ли причиной заклинивания разрушение, которое произошло внутри коробки, достаточно просто слить масло из картера коробки и проверить его. Дело в том, что при разрушении какого-либо элемента коробки, в масло попадет большое количество металлической стружки.

Причины заклинивания коробки передач на скорости

Одна из распространенных причин выхода из строя коробки на скорости – заклинивание фиксатора ползунка. Это происходит по причине попадания в канал грязи. По причине заклинивания фиксатор остается в одинаковой позиции, а ползунок не может свободно перемещаться.

Для проверки функциональности фиксаторов не нужно снимать коробку. Нужно всего лишь убрать крышку фиксаторов и проверить их.

Иногда автомобильная коробка передач перестает работать из-за перекошенного вала. Неполадка имеет место из-за износа подшипников. Вал тогда смещается в сторону, держится неровно. Изменить передачу в этом случае практически невозможно. Часто портится подшипник вторичного вала.

В каждом случае, когда заклинивает коробка переключения передач, необходимо точно обнаружить причину неполадки. Лучше сделать это, вынув крышки коробки и осмотрев ее детали. В случае невозможности найти причину и устранить неполадку необходимо обратиться в сервисную службу.

Поделитесь:

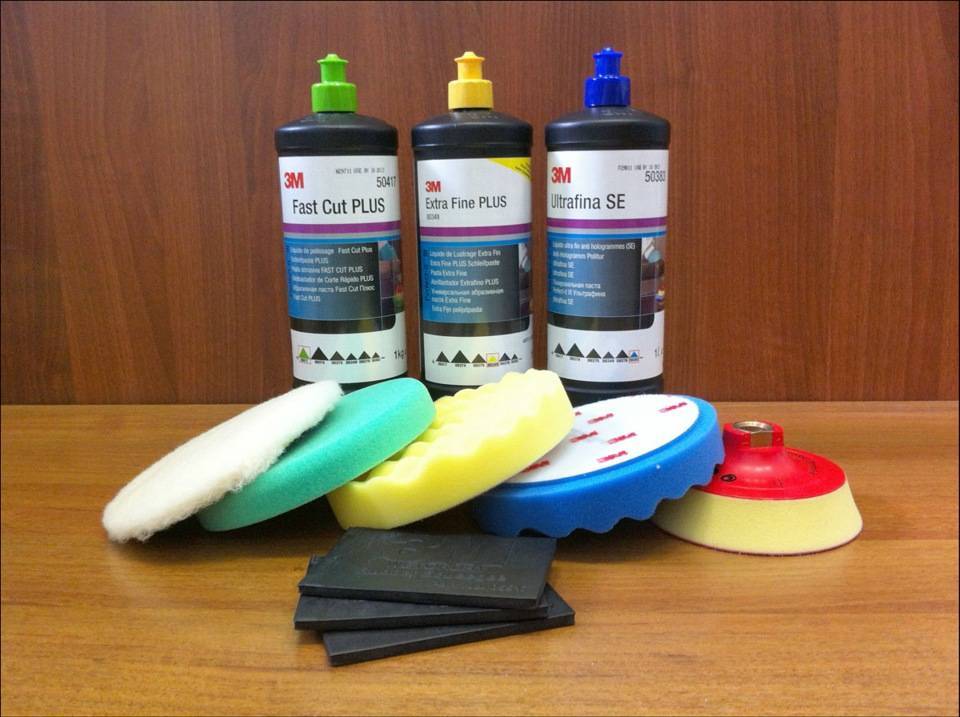

Классификация насадок

Чтобы произвести полировку автомобиля своими руками дрелью, нам необходимы насадки на этот инструмент.

Если лакокрасочное покрытие кузова автомобиля требует удаления царапин, то для этой цели существуют абразивные насадки с различной абразивностью. Применяют такие круги при шлифовке поверхности, периодически смачивая ее.

Существую войлочные насадки на дрель. Круги из этого материала представлены цилиндрической или плоской формой. Применяют как для очистки поверхности перед полированием, так и для окончательной полировки поверхности.

Поролоновые насадки используются для устранения царапин с ЛКП. Существую разные по жесткости круги. Каждый круг используется для определенной по абразивности пасты. Самый жесткий круг применяется для крупно – абразивной полироли, менее жесткий – для мелко – абразивной, и мягкий – для без – абразивной полироли. Глубина царапин определяется по визуальному осмотру. Очень глубокую царапину заполировать не получится. Вначале придется шпаклевать, затем подкрашивать.

Насадки из овчины применяют в основном на завершающем этапе, для придания блеска поверхности.

Таблица: неисправности коробки Газели по характеру шума

ПоложениеХарактер шумаНеисправность
Нейтральная скорость, выжато сцепление или когда отпускается муфта после переключения какой-либо передачи, не задней или пятойВойПричиной этого в большинстве случаев становится изношенный подшипник первичного вала или подшипник ведущей шестерни
В движении, когда переключаются скоростиХрустСкорее всего, износ выжимного подшипника сцепления, но причина может скрываться в синхронизаторах — износ или разрушение блокирующих колец на валу
В движении выбивает передачаСтук, толчокПроблемы с вилкой КПП
Холодный мотор, трудно включить пятую передачуГул, что пропадает после прогреваСлишком густое масло или смазка плохого качества
В движении переключаются скоростиСтукиМасляное голодание, недостаточный уровень MTF
Только в момент включения различных передачВойПроблемы с отдельными шестеренками
На четвёртой или пятой передачеТреск«Подгуливает» промвал, нужна регулировка
При разгонах и сбросе скоростиТарахтениеСмещено кольцо синхронизатора относительно промежуточного вала

Теперь вы знаете, как самостоятельно снять и перебрать коробку передач Газели.

КПП снимаем при частичном или полном ремонте, также при замене механизма сцепления и других работ.

Работаем на смотровой канаве вдвоем.

Будьте осторожны, коробка весит около 32 кг!

Отсоединяем от коробки передач карданную передачу (см. Осмотр и снятие карданного вала автомобиля Газель ).

Из кабины, поддев шлицевой отверткой, поднимаем гофрированный чехол рычага переключения передач

Отверткой или бородком поддеваем запорную втулку.

Снимаем верхнюю часть рычага вместе с чехлом.

Разжимаем двумя отвертками секторы распорной втулки, и снимаем втулку

Снимаем резиновую подушку

Снимаем запорную втулку

Для удобства последующей сборки устанавливаем детали верхнего рычага в его внутреннюю полость в последовательности обратной снятию и фиксируем их запорной втулкой.

Толчки при переключении передач АКПП

Начнем с того, что сегодня существует несколько типов автоматических коробок передач, среди которых следует выделить «классический» гидромеханический автомат, вариатор CVT и коробку — робот. Среди этих видов наиболее распространенным остается версия АКПП с гидротрансформатором.

Даже с учетом того, что расход топлива на машинах с подобной трансмиссией несколько выше, чем в других случаях, такая коробка достаточно надежна, в исправном состоянии передачи переключаются плавно и мягко. Однако если АКПП пинается, появляются рывки и толчки, автомат дергается при переключениях, это указывает на возникновение проблем.

Чтобы разобраться, почему автомат пинается и толкается, важно понимать, что трансмиссионное масло в коробке данного типа является не просто смазочной, но еще и рабочей жидкостью. Простыми словами, толчки при переключении АКПП часто связаны именно с маслом

Жидкость ATF в коробке автомат передает крутящий момент от двигателя на трансмиссию в гидротрансформаторе, фактически являясь рабочим телом. Также масло под давлением подается по каналам гидроблока, включая нужные передачи.

Получается, проблемы с переключением передач, которые проявляются в виде толчков автомата, могут быть связаны:

  1. с уровнем трансмиссионного масла АКПП;
  2. качеством масла в коробке автомат;
  3. давлением масла в автоматической коробке и загрязнением фильтров АКПП;

Если водитель заметил, что коробка автомат толкается или дергается при переключении, необходимо проверить уровень масла и его состояние. В норме, уровень должен быть между отметками HOT и COLD на щупе АКПП, причем проверку нужно производить только после того, как коробка была предварительно полностью прогрета.

Как высокий уровень масла, так и низкий, может привести к тому, что автомат начал «пинаться», появляются толчки при переключении передач, машина с АКПП дергается и т.д

При этом даже если уровень нормальный, нужно также обратить внимание на общее состояние жидкости

Трансмиссионное масло в автомате должно быть чистым, нормального цвета, без примесей, запаха горелого и т.д. Если заметны отклонения, прежде всего, нужно заменить ATF и масляный фильтр АКПП. В том случае, если замена не помогла, нужно отправляться на диагностику коробки передач.

Еще добавим, что езда на грязном масле или неисправной АКПП может в скором времени вывести из строя как трансмиссию, так и, в ряде случаев, сократить срок службы ДВС. Что касается замены, оптимально менять масло в АКПП каждые 50 тыс. км, пробега. При этом тяжелые условия эксплуатации значительно сокращают данный интервал.

Идем далее

Следует обратить внимание на то, что толчки не всегда появляются по причине проблем с коробкой. Если имеются проблемы с системой зажигания или системой питания, замечены неполадки в области дроссельного узла, некорректно работают датчики ЭСУД и т.п., тогда слаженная работа АКПП и ДВС нарушается

По этой причине нужно параллельно замене масла в коробке передач заменить воздушный и топливный фильтр, проверить состояние свечей зажигания и свечных проводов,  промыть топливные форсунки, почистить и, при такой необходимости, дополнительно настроить (обучить) дроссельный узел и т.д.

Например, АКПП при переключении скоростей может дергаться по причине ослабления или сильного натяжения тросика педали газа. Если педаль газа электронная, напряжение на такой педали может отклоняться от нормы. Все это приводит к появлению пинков АКПП, причем в подобных случаях оптимально посетить СТО для проведения регулировки.

Еще отметим, что толчки АКПП «на холодную» для многих авто можно считать нормой. Главное, чтобы не возникало ощутимых ударов, пинков и рывков. Это значит, что если коробка автомат слегка толкается до прогрева жидкости ATF, такая работа вызвана тем, что масло вязкое и еще не вышло на рабочие температуры.

Также дополнительной причиной может оказаться и холодный двигатель, что в паре с непрогретой коробкой делает моменты переключений передач более ощутимыми для водителя. Чтобы избежать возможных неполадок, следует прогревать мотор и АКПП перед поездкой, а также избегать нагрузок на коробку первые 10-15 км. пути.

Рекомендуется первые 5-10 километров избегать активных ускорений, высоких оборотов ДВС, режима кик-даун, использования ручного режима АКПП, пробуксовок и т.д. Помните, коробка прогревается намного дольше двигателя, то есть силовая установка уже может выйти на рабочую температуру, а АКПП еще нет. Становится понятно, что если АКПП дергает на холодную, это одна из причин.

Устройство и принцип работы механической коробки передач

  1. ведущий вал
  2. крышка подшипника
  3. выключатель света заднего хода
  4. манжета ведущего вала
  5. задний подшипник ведущего вала
  6. шестерня привода промежуточного вала
  7. сапун
  8. шестерня III передачи
  9. передний картер
  10. шестерня I передачи
  11. шестерня заднего хода
  12. штоки переключения передач
  13. шарик-фиксатор
  14. пружина
  15. рычаг переключения
  16. защитный уплотнитель
  17. колпак рычага
  18. корпус рычага переключения
  19. задний картер
  20. ведомый вал
  21. манжеты удлинителя заднего картера
  22. втулка
  23. шестерня привода спидометра
  24. привод спидометра
  25. задний подшипник промежуточного вала
  26. шестерня V передачи
  27. болты крепления оси промежуточной шестерни заднего хода
  28. промежуточная шестерня заднего хода
  29. промежуточный вал
  30. маслозаливная пробка

Механическая коробка передач предназначена для изменения крутящего момента и передачи его от двигателя к колесам. Она обеспечивает разобщение двигателя и ведущих колес, причем на неограниченный срок. Прежде чем разбираться с неисправностями, вкратце рассмотрим устройство коробки передач. Механическая коробка передач относится к ступенчатым коробкам, т.е. крутящий момент в ней изменяются ступенями. Ступенью (или передачей) называется пара взаимодействующих шестерен. Каждая из ступеней обеспечивает вращение с определенной угловой скоростью или, другими словами, имеет свое передаточное число.

И так, МКПП состоит из механизма переключения передач, который взаимодействует с первичным, ведущим и промежуточным валами. Каждый из валов имеет шестерни с разным количеством зубьев. В то время, когда водитель перемещает рычаг переключения скорости, шестерни перемещаются по валам и входят в зацепление, в зависимости, какая передача была выбрана. Из этого можно сделать вывод, что коробка передач состоит из механизма включения передач и собственно, из механизма привода в действие всей трансмиссии автомобиля. Следовательно, будем рассматривать в отдельности неисправности механизма включения скоростей и привода.

Почему не снимается с паркинга в АКПП

Первым делом надо проверить, горят ли стоп сигналы (тормозные фонари) сзади. Если не горят, то надо проверить предохранитель СТОП. Предохранитель — это самая частая причина выхода из строя оборудования, поэтому проверять надо с него, причем это и самый легки ремонт. Предохранитель СТОП находится в блоке предохранителей в салоне или под капотом.

Если предохранитель исправный, никаких прогаров нет, то следом надо проверить включатель тормозных сигналов. Контакты часто окисляются и являются причиной нарушения цепи, из-за чего не горят фонари тормозов.

Если включатель тормозных сигналов полностью исправен, то дальше надо проверить тросик управления АКПП. Бывает так, что метки сбиваются и надо заново настраивать.

Если тросик исправен, то проверяем датчик селектор (рычаг) переключения. При наличии проблем, его надо заменить.

Если датчик в норме, то проверяем сам АКПП. Диагностика автоматической коробки проверяется специальным сканером, при подключении которого на экране подключенного ноутбука или телефона появится код ошибки, который надо расшифровать.

Текст АКПП с годом выпуска позже 1998 года:

  1. Включить зажигание.
  2. Выключить зажигание.
  3. Включить зажигание.
  4. Ручку коробки передач поставить в положение 1.
  5. Выключить зажигание.
  6. Включить зажигание.
  7. Ручку в положение 2.
  8. Ручку в положение 1.
  9. Ручку в позицию 2.
  10. Ручку в позицию 3.
  11. Ручку в положение D.

Смотрим на индикаторы.

Вот примеры ошибок:

11 обрыв, короткое замыкание в цепи или заедание электромагнитного клапана а
12 обрыв, короткое замыкание в цепи или заедание электромагнитного клапана b
13 обрыв, короткое замыкание в цепи или заедание электромагнитного клапана переключения 3
14 обрыв, короткое замыкание в цепи или заедание электромагнитного клапана переключения 2
15 обрыв, короткое замыкание в цепи или заедание электромагнитного клапана переключения 1
21 обрыв, короткое замыкание в цепи датчика температуры atf
22 обрыв, короткое замыкание в цепи измерителя массы воздуха
23 обрыв, короткое замыкание в цепи датчика оборотов двигателя
24 обрыв, короткое замыкание в цепи или заедание электромагнитного клапана c
25 обрыв, короткое замыкание в цепи сигнала управления крутящим моментом
31 обрыв, короткое замыкание в цепи датчика положения дроссельной заслонки
32 обрыв, короткое замыкание в цепи датчика 1 скорости автомобиля
33 обрыв, короткое замыкание в цепи датчика 2 скорости автомобиля

….

75 АКПП Некорректная последовательность переключения. Требуется диагностика АКПП.
79 АКПП Перегрев АКПП, необходима диагностика АКПП.
81 АКПП Некорректное напряжение в цепи соленоида переключения 2-3; необходима диагностика АКПП.
82 АКПП Некорректное напряжение в цепи соленоида переключения 1-2; необходима диагностика АКПП.
83 АКПП Цепь соленоида ТСС — высокое напряжение на соленоиде при активации; необходима диагностика АКПП.
84 АКПП Некорректное напряжение в цепи соленоида переключения 3-2; необходима диагностика АКПП.
85 АКПП Заклинивание соленоида TCC — необходима диагностика АКПП.
90 АКПП Некорректное напряжение в цепи соленоида ТСС; необходима диагностика АКПП.

Действия автолюбителей

Перехожу к самой ожидаемой части – если вы не в состоянии самостоятельно разобраться, почему не включается переключение скоростей на вашей коробке передач, то следует обратиться в автосервис, где специалисты проведут диагностику и просветят о поломке, стоимости и сроках ремонта. Проверка работоспособности автоматических коробок переключения передач осуществляется только при помощи компьютерной диагностики, поэтому стоит удостовериться, что в автосервисе услуга имеется.

Если после проведения диагностики неисправностей не обнаружено, а автомобиль продолжает капризничать при переключении скоростей, то стоит обратить внимание на датчики скорости, проводку и кулисы. Кулиса чистится довольно легко при помощи ямы в гараже или эстакады

Датчик передачи и скорости – вещь довольно капризная. Если имеется поломка, то датчик перестает посылать сигналы, что вынуждает коробку передач не реагировать на сигналы (КПП попросту видит, что сигналов не было)

Кулиса чистится довольно легко при помощи ямы в гараже или эстакады. Датчик передачи и скорости – вещь довольно капризная. Если имеется поломка, то датчик перестает посылать сигналы, что вынуждает коробку передач не реагировать на сигналы (КПП попросту видит, что сигналов не было).

Если все представленные методы устранения поломки не эффективны, то автомобилю требуется вмешательство гуру автосервиса.

Стоит понимать, что причин поломки, симптомов и методов их устранения гораздо больше. Стоит не затягивать с решением вопроса и позволить своему автомобилю «вылечиться».

Почему до сих пор не откажутся от МКПП

Сейчас наверное многие новички подумали – «ой да «механика» да кому она нужна, да сейчас все ездят на АКПП, и вообще ее дни сочтены». Не совсем это так, ведь у этого варианта есть очень много поклонников и реальных плюсов, все я перечислять не буду, все же мы уже думали — что лучше АКПП или МКПП, но некоторые особо значимые перечислю:

  • Цена. Как правило, этот вариант на 40 – 80 000 рублей дешевле, чем автоматический собрат
  • Расход топлива, пока еще не один автоматический вариант к нему не приблизился (но уже совсем немного)
  • Прочность
  • Простота конструкции
  • Выдерживает большие нагрузки (переваривает большие крутящие моменты)
  • Температурный режим (сложно перегреть)

Именно поэтому сейчас этот вариант применяется на многих грузовых автомобилях, тяжелых внедорожниках, да и на многих легковых авто. В общем списывать этот агрегат преждевременно, причем сейчас разрабатывается вариант без педали сцепления, то есть что-то типа полуавтомата передачи переключаются вручную, а педали нет.

Самостоятельная диагностика

АКПП может не переключать передачи по тому, что наблюдается недостаток масла в автомате. Поэтому я не советую торопиться ехать в сервис-центр, чтобы решить эту проблему. В начале проведите самостоятельную диагностику.

Пинки, рывки и сброс передачи

Не включается скорость, автомат пинается и не желает переключать скорости, буксует по одной причине – масляное голодание. Недостаток масла проявляется, когда вы долго не заглядываете внутрь бака автомата. Трансмиссионная жидкость имеет свойство сгущаться, испаряться, если вовремя не менять ее и не проверять уровень.

Следующая таблица показывает причину частых пинков и рывков автомата при переключении скоростей:

ПричинаПроблема
Густое или жидкое масло, потеря свойств трансмиссионной жидкостиТеряется эффективная передача крутящего момента колесам, АКПП переключает скорости медленно
Нехватка давления в автомате, остановка фрикционных дисков, зажим их из-за стружки, вставшей между зубьямиЗадумчивость между переключениями, пинки, рывки
Сгоревшие фрикционные дискиНе переключает передачи, автомобиль продолжает движение при установке кулисы передачи на «Нейтраль»
Поломка масляного насоса гидротрансформатора, сгоревшие соленоиды, банальное загрязнение гидроблокаМашина встает в аварийный режим, не двигается, не переключает скорости
Глючит электронный блок управления, перегрызана проводка мелкими грызунамиАварийный режим, работает нормально после сброса ошибок с ЭБУ, потом снова встает в аварийку, сбрасывает передачи, не желает переключать скорость

Читать Полная и частичная замена масла в АКПП Kia Sorento

Не всегда пинки и рывки проявляются из-за поломки какой-то составной части автомата. Например, зимой при минус двадцати, если вы чувствуете, что автомат пинается или не переключает скорость, то возможно, что масло не прогрето до необходимой температуры. Синтетические жидкости слишком вязкие. Поэтому первое время вы будете ощущать подергивания автомобиля.

Излечивается только долговременным прогревом автомата. Старайтесь в первые десять минут после начала движения ехать медленно. Автомату нужна температура выше 70 градусов по Цельсию, чтобы масло стало достаточно жидким и регулировало давление в клапанах. Переключайте передачи, нажав на педаль тормоза, чтобы разогнать масло.

Звуки из коробки передач

Если не включаются режимы в коробке автомат, слышны шумы, идет вибрация по корпусу автомобиля, то проблемы могут быть с гидротрансформатором. Неисправность ГДТ начинается с еле заметного гула и вибрации, постепенно переходящего в скрежет и лязгание. Затем автомат встает в аварийное состояние, не переключает скорость.

Проблемы, симптомами которого является шум и скрежет:

  • нарушена герметичность маслонасоса;
  • износ шестеренок маслонасоса;
  • нарушено зацепление шестерен насосного колеса;
  • низкий уровень смазывающего средства в гидротрансформаторе. Возможна утечка из-за негерметично сваренного шва после ремонта «бублика».

Повреждение лопастей масляного колеса или турбины ведет к появлению вибрации или различных звуков. Если проблемы с упорными подшипниками, то звук будет нарастать при переводе кулисы передач в режим «R». Автомат перестанет переключать передачи

Запах горелого

Запах горелого масла появляется при проверке уровня смазывающего средства

Обратите внимание на качество и цвет жидкости в автоматической коробке. Автомат после того, как жидкость потеряет все свои свойства от перегрева, может работать еще долго. Но несвоевременное обращение в сервис-центр приведет к скорому капитальному ремонту АКПП

Но несвоевременное обращение в сервис-центр приведет к скорому капитальному ремонту АКПП.

Читать

Надежность автомата Шкоды Рапид и используемая трансмиссия

Как отрегулировать привод переключения передач

Возникновение каких-либо проблем с переключением передач не всегда означает серьезную поломку КПП. Если передачи включаются с трудом, возникли сложности с выбором передачи, что препятсвует включению и т.д., тогда в ряде случаев бывает достаточно отрегулировать привод переключения передач. При этом выполнить регулировку привода МКПП можно как на СТО, так и самостоятельно.

Читайте в этой статье

  • Регулировка привода переключения передач
  • Что в итоге

Регулировка привода переключения передач

Прежде чем что-то регулировать, нужно иметь представление о том, как устроен тот или иной механизм, как работает и т.д. Для начала, давайте рассмотрим устройство и принцип работы механической коробки переключения передач (КПП) в общих чертах.

Коробка передач преобразует и передает крутящий момент от двигателя к ведущим колесам, чтобы автомобиль мог тронуться с места и менять скорость движения. Существует четыре вида КПП: механическая, автоматическая, роботизированная и вариаторная.

Наиболее распространены сегодня первые два типа. С учетом того, что МКПП или «механика» имеет более простое устройство, именно такой агрегат рассмотрим в качестве примера.

Механическая коробка представляет собой, условно говоря, набор валов (входных и выходных) и набор шестеренок на каждом из валов. Шестерни на валах входят в зацепление и таким образом взаимодействуют между собой.

Водитель при помощи рычага переключения передач может определять, какие именно пары шестерен будут работать, то есть выбирать нужную передачу. При этом на МКПП также приходится выжимать сцепление, чтобы крутящий момент не передавался на коробку передач (на первичный вал).

Как и любой другой механизм, привод переключения имеет определенные настройки, которые со временем сбиваются. Это может стать причиной проблем с управлением коробкой. Другими словами, если передачи плохо включаются, причин может быть много, при этом одной из них является необходимость регулировать привод.

По большому счету, вся регулировка механизма переключения передач в условиях гаража сводится к тому, чтобы поработать над тягой выбора передач. Ее еще называют кулисой. В двух словах, кулиса – это устройство, соединяющее рычаг переключения передач с коробкой. Во время ее износа возникают такие проблемы, как:

  • увеличение люфта рычага переключения;
  • некорректное включение передач (вместо выбранной включается другая);
  • при переключении приходится прилагать больше усилий, чем раньше;
  • возникают посторонние звуки при движении рычага.

При появлении описанных неполадок часто может возникнуть необходимость полной замены или регулировки кулисы. При этом процедура настройки кулисы не является сложной. Главное, знать, как регулировать привод. Ниже будут приведены общие рекомендации, так как в зависимости от марки и модели автомобиля могут возникать некоторые нюансы. Для регулировки тяги переключения передач потребуются инструменты:

  • ключ на 12 торцевой;
  • пассатижи;

Регулировать можно двумя простыми способами. Для них будет одно общее действие: ослабить (а затем снова затянуть) хомут кулисы. Его расположение может меняться в зависимости от модели и марки авто (можно уточнить по мануалу).

  1. По задней передаче. Способ позволяет решить проблему некорректного включения скоростей в подавляющем большинстве случаев. Заключается он в том, что после ослабления хомута (для этого потребуется ключ) включается задняя передача (при заглушенном моторе, с соблюдением техники безопасности). Рычаг переключения выставляется в нужное положение и хомут снова затягивается.
  2. Также регулировка включения передач может быть проведена по первой передаче. Для этого ее нужно включить, а потом ослабить хомут. Далее привод кулисы проворачивается по часовой стрелке до тех пор, пока селектор КПП не упрется в пластиковый ступор задней передачи. Это хорошо чувствуется. Потом хомут снова затягивается, после чего регулировку можно считать оконченной.

Что в итоге

Как видно, проблемы с переключением передач не всегда означают, что необходим дорогостоящий или капитальный ремонт коробки. Во многих случаях (если нет других признаков и причин) достаточно знать, как отрегулировать коробку передач, то есть кулису на МКПП. При этом данную процедуру можно выполнить самостоятельно.

В этом случае правильно выполненные регулировки тросика АКПП позволяют избавиться от рывков и пинков автомата, а также добиться плавности и четкости во время переключения передач.

krutimotor.ru

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
