Почему мигают поворотники на ПЕЖО 307

Конструктивные особенности

Peugeot 307, как и большинство компактов, имеет передний привод. Тяга к колесам передается посредством 5-ти или 6-скорстной механики, либо 4-х или 5-ступенчатого автомата. В 2005 году автомобиль получил совершенно новую систему электронного контроля и управления стандарта CAN.

Багажник хэтчбека вмещает 340 литров, а после складывания спинки заднего сиденья – 1330 литров. Универсал имеет в своем распоряжении грузовой отсек объемом 503 литра.

Уже в базовой версии Пежо 307 можно найти 2 подушки безопасности, электростеклоподъемники, усилитель руля и бортовой компьютер. Более дорогие комплектации порадуют боковыми подушками и шторками безопасности, противотуманными фарами и подогревом боковых зеркал. После рестайлинга оборудование стало еще богаче.

В зависимости от версии центральная консоль может быть украшена вставкой, имитирующей «алюминий» или «дерево».

Самые распространенные причины проблем с ключом

Итак, почему при повороте ключа зажигания не удается его повернуть?

По какими причинам застрявший ключ зажигания не получается вытащить:

  1. Сработала блокировка. В настоящее время практически все транспортные средства оборудованы устройством блокировки рулевого колеса. Так что, если застрял ключ в замке зажигания, вполне возможно, что сработала блокировка механизма, предназначенная для предотвращения угона машины. В данном случае защита заключается в том, чтобы не допустить вероятность передачи энергии на стартерный узел и, таким образом, не дать потенциальному злоумышленнику завести мотор.
  2. Если ключик заклинило и он не может поворачиваться, а вынуть его также не получается, вполне возможно, что причина кроется в засорении устройства. В конструкцию ЗЗ может попадать грязь и мусор, особенно в том случае, если механизм смазывался маслом. Как правило, смазка используется для обеспечения лучшего функционирования движущихся компонентов. Но необходимо учитывать, что средства такого рода являются отличным магнитом для стружки и продуктов износа, а также пыли. Более того, если вовремя не произвести очистку, то со временем в конструкции соберется еще больше грязи, поэтому ключ так и будет застревать и не вытаскиваться.
  3. Также на практике часто не поворачивается ключ в замке зажигания из-за замерзания конструкции. Особенно часто такая проблема проявляется в зимнее время года. Заклинивание происходит в результате появления конденсата на механизме ЗЗ, который образуется в результате испарения разных жидкостей. Сам конденсат оседает на элементах конструкции, а из-за температурного перепада он преобразуется в лед. Соответственно, ключ не может проворачиваться и выниматься из-за препятствия — льда — на движущихся компонентах.
  4. Еще одна причина, по которым ключик зажигания не может провернуться, может заключаться в износе элементов. Причем речь может идти как об износе ключика, так и секретных компонентах самого ЗЗ. Если вы думаете, что проблема кроется в этом, то необходимо произвести детальную диагностику и сравнение старого КЗ с запасным. В том случае, если действительно видны следы износа рельефа зубчиков, то в первую очередь нужно заказать дубликат. Постарайтесь не использовать запасной ключик, поскольку в будущем вам не с чего будет делать его копию.
  5. Деформация или поломка. Как правило, проблема деформации возникает у тех автомобилистов, которые используют КЗ не по назначению. К примеру, в качестве отвертки или открывалки для пивных бутылок. Необходимо помнить о том, что ключики всегда производятся из довольно мягких металлов, поэтому сломаться этот элемент может очень быстро. Если КЗ просто деформировался, то это не страшно — его всегда можно попытаться восстановить путем подравнивания молотком. Но если проблема кроется в износе секретных компонентов в самом ЗЗ, то обнаружить ее можно будет только после демонтажа механизма и его разбора. Секреты ЗЗ могут быть повреждены в результате того, что водитель случайно вставил не тот ключ (автор видео — Антоныч и Алексей Подоляк).

Предохранители в салоне пежо 308

Этот блок предохранителей расположен под панелью приборов (с левой стороны).

p, blockquote 25,0,0,0,0 —>

p, blockquote 26,0,0,0,0 —>

Вариант 1 (1 поколение)

p, blockquote 27,0,0,0,0 —>

Схема

p, blockquote 28,0,0,0,0 —>

p, blockquote 29,0,0,0,0 —>

Расшифровка

p, blockquote 30,0,0,1,0 —>

F1115Цепь малого тока замка зажигания
F630Задние стеклоподъемники
F1530Запирание замков и суперблокировка
F530Передние стеклоподъемники, питание, приводы складных зеркал заднего вида, шторка панорамной крыши
F1015|Подрулевые переключатели, сирена охранной сигнализации, ЭБУ системы охранной сигнализации
F820Аудиосистема, радиотелефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах
F75Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, под­светка зеркал на противосолнечных козырьках, подсветка вещевого ящика, переносная лампа
F1415Многофункциональный дисплей, усилитель, устройство Hands free, датчик дождя/освещенности, ЭБУ системы предупреждения при заезде на стоянку (парктроник), коммутационный блок прице­па, система предупреждения о непреднамеренном пересечении линии дорожной разметки
F930Розетка 12 В передняя, предохранитель прикуривателя
F1215Комбинация приборов, панель сигнальных ламп ремня и подушки безопасности переднего пасса­жира, кондиционер, блок памяти сиденья водителя, выключатели в зоне сидений 2-го ряда, мо­дуль учебного автомобиля
F135Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач
F35ЭБУ подушек безопасности и пиротехнических преднатяжителей
F410Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутрисалон­ное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, коммутационный блок системы защиты
F115Очиститель заднего стекла
F1740Обогрев заднего стекла и наружных зеркал заднего вида
SHШунт PARC

Отдельно размещены следующие элементы:

p, blockquote 32,0,0,0,0 —>

G36 — 30 A Подогрев сидений водителя и пассажира. G37 — 5 A Блок памяти настроек места водителя, регулятор подсветки. G38 — 30 A Блок памяти сиденья водителя. G39 — 30 A Цепь питания коммутационного блока прицепа. G40 — 30 A Усилитель Hi-Fi.

p, blockquote 33,0,0,0,0 —>

Вариант 2 (2 поколение)

p, blockquote 34,0,0,0,0 —>

Общая схема

p, blockquote 35,0,0,0,0 —>

p, blockquote 36,0,0,0,0 —>

Обозначение

p, blockquote 37,0,0,0,0 —>

  • F1 15 A Очиститель заднего стекла.
  • F2 30 А Масса системы запирания замков и суперблокировки.
  • F3 5 A ЭБУ подушек безопасности и пиронатяжителей.
  • F4 10 A Контактор педали сцепления и двухфункциональный контактор тормозной системы, внутри салонное светочувствительное зеркало заднего вида, кондиционер воздуха, датчик положения рулевого колеса, автоматическая коробка передач, блок коммутатора и системы защиты.
  • F5 30 A Передние импульсные стеклоподъемники, питание привода складных зеркал заднего вида, шторка панорамной крыши.
  • F6 30 A Задние импульсные стеклоподъемники, коммутационный блок прицепа.
  • F7 5 A Передний и задний плафоны, плафоны индивидуального освещения, задние спот-плафоны, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика, переносная лампа.
  • F8 20 A Автомагнитола, радиотелефон, CD-чейнджер, многофункциональный дисплей, контроль давления воздуха в шинах.
  • F9 30 A Розетка 12 В передняя.
  • F10 15 A Подрулевые переключатели, сирена, ЭБУ охранной сигнализации.
  • F11 15 A Цепь слабого тока замка зажигания.
  • F12 15 A Комбинация приборов, панель сигнализаторов ремня и подушки безопасности переднего пассажира, кондиционер воздуха, блок памяти сиденья водителя, выключатели в зоне сидений 2го ряда, модуль учебного автомобиля.
  • F13 5 A Электронный блок системы управления двигателем, подушки безопасности, рычаг селектора секвентальной автоматической коробки передач, коммутационный блок прицепа.
  • F14 15 A Многофункциональный дисплей, усилитель, гарнитура «свободные руки», датчик дождя/освещенности, ЭБУ системы помощи при парковке.
  • F15 30 A Система запирания замков и суперблокировки.
  • F17 40 A Обогрев заднего стекла и наружных зеркал заднего вида.
  • SH — Шунт PARC.

На отдельном элементе находятся следующие предохранители:

p, blockquote 39,0,0,0,0 —>

p, blockquote 40,0,0,0,0 —> p, blockquote 41,0,0,0,1 —>

G36 30 A Подогрев сидений водителя и пассажира. G37 5 A Блок памяти настроек места водителя, регулятор подсветки. G38 30 A Блок памяти сиденья водителя. G39 30 A Цепь питания коммутационного блока прицепа. G40 30 A Усилитель Hi-Fi.

«>

Предохранители в моторном отсеке PEUGEOT, Пежо 307

Предохранители под капотом расположены с левой стороны по ходу движения.

В этом случае замок под крышкой выглядит так.

Что касается назначения предохранителей, то они следующие…

  1. 10А выключатель света заднего хода АКПП, реле блокировки коробки автомат, выключатель света заднего хода механической коробки, датчик скорости, блок питания свечи накаливания, датчик воды в дизельном топливе, расходомер воздуха DW.
  2. 15А Электромагнитный клапан, топливный бак, топливный насос.
  3. Электроника гидроусилителя руля 10А, электроника ABS или ESP.
  4. 10А ЭБУ системы впрыска, реле вентилятора охлаждения двигателя, реле дополнительного отопителя, электронный блок управления АКПП, электронный блок управления АКПП, реле блокировки АКПП.
  5. Датчик сажевого фильтра 15А.
  6. 15А Передние противотуманные фары.
  7. Моторчик омывателя фар на 20А.
  8. 20A Реле вентилятора системы охлаждения двигателя, цепь питания ЭБУ системы впрыска.
  9. 15А Левая фара ближнего света.
  10. 15А Правая фара ближнего света.
  11. 10А Левая фара дальнего света.
  12. 10А Правая фара дальнего света.
  13. 15А Звуковой сигнал.
  14. 10А Электродвигатели насосов омывателей ветрового и заднего стекол.
  15. Датчики кислорода 30A, электромагнитный клапан EGR, катушка зажигания, регулятор высокого давления дизельной топливной системы, цепь питания форсунок.
  16. 40А Электромагнитный клапан управления давлением наддува блока управления автоматической коробкой передач.
  17. Реле 30А для нормальной и быстрой работы стеклоочистителей.
  18. Мотор кондиционера 40А.

В конце блока также установлены силовые предохранители. Они крупнее и рассчитаны на большие токи.

Их цель:

один30/50А Группа вентиляторов охлаждения двигателя.
2Электродвигатель насоса ESP/ABS на 30 А.
3Электромагнитные клапаны ESP/ABS на 30 А.
460/70А Цепь питания интеллектуального блока управления коммутацией бортовых систем.
570А Цепь питания интеллектуального блока управления включением бортовых систем.
620А Подогрев сидений.
730А Замок зажигания с противоугонной системой, цепь питания.
8Двигатель насоса ГУР 70А.

Блок под капотом

Фото — пример

Схема

Назначение элементов

  1. 20 A Питание ЭБУ двигателя и реле высокоскоростного вентилятора системы охлаждения.
  2. 15 А Звуковой сигнал.
  3. 10 A Омыватели ветрового и заднего стекол.
  4. 20 Омыватели фар.
  5. 15 А Электромагнитный клапан топливного насоса и топливного бака (на бензиновом двигателе 2,0 л).
  6. 10А Процессор четырехступенчатой ​​АКПП, переключатель блокировки рычага селектора, импульсный переключатель стеклоподъемников, реле высокоскоростного вентилятора охлаждения, левая и правая ксеноновые фары.
  7. 10 Компьютер ABS/ESP, компьютер насоса гидроусилителя руля.
  8. 25 А Замок зажигания, выключатель стартера.
  9. 10 А Блок дополнительного отопителя (Дизель), датчик уровня охлаждающей жидкости.
  10. F10 30 А Компоненты электронной системы управления двигателем (катушка зажигания, электромагнитные клапаны, лямбда-зонды, ЭБУ, форсунки, свечи накаливания), электромагнитный клапан адсорбера (на бензиновых двигателях 1,4 л и 1,6 л).
  11. 40 А Вентилятор кондиционера.
  12. 30 А Стеклоочиститель на низкой/высокой скорости.
  13. 40 А Питание на интеллектуальную распределительную коробку (+ после включения зажигания).
  14. Компрессор 30 А (бензиновые двигатели 2 л).
  15. 10 А Правая фара дальнего света.
  16. 10 А Левая фара дальнего света.
  17. 15 А Левая фара ближнего света.
  18. 15 А Правая фара ближнего света.

F41 — 15 А с шестиступенчатой ​​автоматической коробкой передач, расположенной отдельно. Предохранители большой мощности (макс.) расположены в нижней части устройства.

Описание макси-предохранителей (MF)

MF1 30 А Охлаждающий вентилятор 200 Вт. / 50 А Охлаждающий вентилятор 400 Вт и 460 Вт. MF2 30 А Насос ABS/ESP. Электромагнитные клапаны MF3 30 A ABS/ESP. MF4 80 A Источник питания для интеллектуального коммутационного бокса. MF5 80 A Источник питания для интеллектуального коммутационного бокса. MF6 80 A Блок предохранителей в салоне. MF8 70 А Насос гидроусилителя руля.

Как сделать габариты в поворотниках ваз 2114

Схема включения света фар ВАЗ-2113, 2114 и 2115

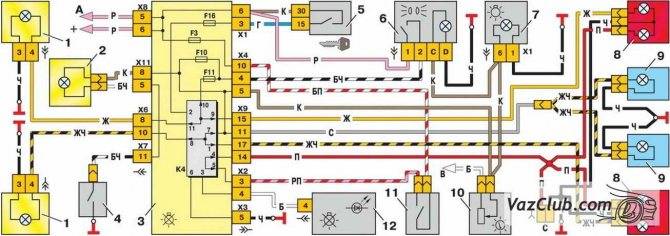

Схема включения фар и противотуманного света:

1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения габаритных огней ВАЗ-2113, 2114 и 2115

Схема включения наружного освещения:

1 – лампы габаритного света в блок-фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – выключатель подкапотной лампы; 5 – выключатель зажигания; 6 – переключатель наружного освещения (фрагмент); 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях; 9 – фонари освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп-сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания;

Схема включения указателей поворота и аварийной сигнализации ВАЗ-2113, 2114 и 2115

Схема включения указателей поворота и аварийной сигнализации:

1 – лампы указателей поворота в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – комбинация приборов с контрольными лампами указателей поворота; 8 – переключатель указателей поворота; 2 – реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания

Дата добавления: 14.07.2014

Подойдет для ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 и на другие ВАЗы, думаю, тоже.

В общем давно хотел сделать, начитавшись д2 на эту тему, понял, что врезать патрон от повторителя точно не хочу, а вот через реле круто, но я не шарю в электирке, так что решил ставить двухконтактные патроны и лампочки.

Лампочки нашел во втором магазине, а вот патроны искал долго, магазинов 70 обзвонил, в итоге сначала купил от 2101, а потом эти случайно нашел.

От патрона идет два плюса и один минус. Желтый(+) подключил на габарит и пропустил через дырки оставшиеся после ксенона, другие без проблем встают в фишку поворотника. И вытащил лампочку из стокового габарита.

На габарит идет слабый свет (5W), на поворотник яркий (21W).

У кого-то не подходит патрон и нужно подспилить ушки, у меня все встало хорошо.

И как это выглядит:

Что потребовалось:Патроны двухконтактные — 200р.Лампы двухконтактные — 80р.Набор клем и проводов (необязательно) — 80р.

Некоторые текст и фото взяты отсюда отсюда.

Существует немало способов тюнинга, самый дешевый из которых — доработка фар. Помимо элементарной замены лампочек ближнего и дальнего света, автолюбителей часто интересует, как сделать габариты в поворотниках. Некоторые водители даже дублируют габаритный свет на ВАЗ 2110 или ВАЗ 2114

Делается это из-за не очень хорошей видимости освещения на дорожном покрытии, что очень важно в ночное время и в плохую погоду для предотвращения аварий

Что делать

В ситуации, когда при включении / отключении сигнализации не моргают габариты, начните с простых действий, а уже после переходите к более серьезным шагам.

Убедитесь, что лампочки работают

Для начала проверьте, что поворотники вообще моргают, даже без включения / отключения сигнализации. Для этого включите зажигание и переведите ручку поворотного сигнала вверх или вниз. При этом посмотрите, моргают поворотные огни или нет. Если лампочки перегорели, их необходимо поменять. Но для начала разберитесь, в чем причина такой ситуации. Возможно, проблема возникла из-за повышенного напряжения в бортовой сети или неисправности проводки. Если не устранить проблему, при очередном включении лампы снова перегорят.

Проверьте предохранители

Распространенная причина, почему перестали моргать поворотники при постановке на сигнализацию — повреждение предохранителей, через которые запитаны лампочки. Это распространенная проблема, поэтому берите схему и найдите расположение нужной вставки плавкой. После этого проверьте ее на целостность с помощью мультиметра, а при отсутствии цепи замените деталь. На следующем шаге сразу проверьте моргают лампы при включении или нет.

Осмотрите реле

В ситуации, когда не мигают поворотники при постановке на сигнализацию, нельзя исключать повреждение реле. Чаще всего это объясняется коротким замыканием или обгоранием контактной группы. В обоих случаях причину необходимо выявить и устранить. По возможности поврежденное реле включения стоит поменять, а при повреждении контактов, как минимум, почистить эту группу.

Проверьте бортовую сеть на факт замыкания

Если не работает световая сигнализация на авто, и не моргают поворотники, проверьте бортовую цепь на факт замыканий. Такая неисправность часто выдает себя иными проблемами, к примеру, отсутствием реакции на команды, постоянным свечением и т. д. Для проверки необходимо иметь базовые знания по работе электрической схемы автомобиля и иметь при себе мультиметр. Не лишним будет наличие помощника, который ускорит проверку разных элементов.

При прозвании уделите внимание всем контактам сигнализации, которые дают команду на включение. Найдите те, которые идут к поворотникам

После этого активируйте аварийную сигнализацию и измерьте напряжение, которое подается импульсами. В таком случае можно быстрей определить, с чем именно проблема — с проводкой или реле.

Осмотрите концевики

Распространенная причина, почему перестали мигать фары при постановке на сигнализацию при включении охранной системы — повреждение одного или нескольких концевиков. Отсутствие контакта на любой из дверей, капоте или багажнике может привести к неправильной работе световой сигнализации. При этом поворотники не моргают или, наоборот, делают это чаще обычного. Проверьте по очереди каждый концевик и убедитесь, что контакт замыкается и размыкается при открытии / закрытии соответственно.

Проведите диагностику ЭБУ

Для выявления причины, почему при срабатывании сигнализации перестали мигать фары, можно сканировать блок управления автомобиля и считать ошибки. Возможно, в «голове» будет полезная информация по неисправностям. Этот метод поможет, если имеет место какая-то проблема с центральным замком или другими системами, связанными с охранной системой.

Найдите скрутки возле блока

Разберите панель под коленями и попробуйте найти блок управления. Он также может находиться за приборным щитком или устанавливаться со стороны пассажира

Обратите внимание на скрутки проводки. Возможно, проблемы возникли из-за ухудшения качества

Устраните недостаток или выполните пайку.

Замените охранную систему

В наиболее сложных случаях причиной, почему не моргают поворотники при включении сигнализации, является сбой в охранной системе. Для устранения неисправности может потребоваться помощь работников сервисного центра. Если устройство не подлежит восстановлению, может потребоваться замена на другую модель. Повезло, если вы поставили его у дилера, тогда можно рассчитывать на гарантию. А вот установка не у дилера может создать проблемы.

Теперь вы знаете, почему не моргают поворотники при включении сигнализации, и как действовать для восстановления их работы

Начните с проверки лампочек и предохранителей, обратите внимание на реле, прозвоните цепь и осмотрите концевики. В большинстве случаев проблема лежит на поверхности, и для ее решения не нужно никуда обращаться

Симптомы

Симптомы плохого контакта массы (выгоревшей массы):

  1. Залипают поворотники . То есть вы включаете поворотник, а он либо быстро моргает, либо моргает при нажатии на тормоз.
  2. При нажатии на тормоз у меня пищал парктроник, питание подавалось на сигнал заднего хода (лампочку).
  3. При включении габаритов, они не горели, а если одновременно включить поворотник, то начиналась светомузыка.

Как починить?

  1. Самый правильный с точки зрения производителя это найти (купить) новую фишку и заменить её. Но проблема появится в будущем снова, так как это болезнь. Можно фишку разобрать и пропаять.
  2. Я вывел отдельный отрицательный провод прямо в корпус. Мне показалось это решение самым быстрым и оптимальным.

Выводим новую массу

Сначала до фары надо долезть. Вернее до фишки.

  1. Чтобы это сделать необходимо снять пластмасску (кусок обивки) снизу где замок.

Забегая вперёд на фото видно обуглившуюся фишку.

Вот так отогнуть по стрелочкам, подцепить отвёрткой.

Теперь сам процесс ремонта.

  1. Для начала необходимо осмотреть фишку. Посмотреть как оплавился провод, в идеале прозвонить соседние клеммы, может оплавилось так, что сразу три провода будут соприкасаться, что вызовет в дальнейшем КЗ (короткое замыкание).

Источник

Характеристики обогревателя

Печка Peugeot 307 зависима от системы охлаждения двигателя. Работоспособность обогревателя зависит от слаженной работы всех входящих в ее состав компонентов. Сложности могут возникать по таким причинам:

  • внутри радиатора трубки забиты солевыми отложениями или механическим мусором;
  • циркуляции антифриза препятствуют воздушные пробки;
  • перегорел электрический двигатель (мотор печки Peugeot 307), вращающий вентилятор;
  • вышла из строя помпа, перекачивающая циркулирующую по системе жидкость
  • не переключается вентилятор печки под разные скорости.

Многие неполадки автовладелец имеет возможность восстановить самостоятельно. Потребуются лишь новые запчасти и несколько часов времени на разборку/сборку.

Тускло горят поворотники

  • Проверьте лампы на соответствие мощностей и моделей.
  • Зачистите массу на поворотниках.

Проверка исправности реле поворотов

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Рекомендуем: Накачка шин азотом — реальные преимущества или маркетинговый ход?

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации. Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Если плюса нет, то необходимо проверить исправность кнопки аварийной сигнализации. Для этого надо извлечь кнопку из гнезда, поддев её тонкой отвёрткой или снять козырёк панели приборов. В контактном разъёме кнопки проверить контрольной лампой наличие питания на выводе 2 (нумерация выводов на кнопке около контактов) при включенном зажигании. При отсутствии питания устранить обрыв провода от панели приборов до кнопки. При наличие питания соедините в гнезде кнопки вывод 2 с выводом 5, при включенном зажигании, и включите указатели поворотов любого борта. Если сигнальные лампы данного борта загорят, то смените неисправную кнопку аварийной сигнализации.

Рекомендуем: Как правильно снимать головку блока двигателя?

Если сигнальные лампы не загорят, то, не убирая перемычки с колодки кнопки аварийной сигнализации, соедините медным проводом в гнезде реле выводы 49 и 49А, после чего проверьте питание на выводе 49А переключателя поворотов. Для этого снимаем кожух рулевой колонки и соединительный разъём с переключателя поворотов. Так же можно снять и сам переключатель, для определения номеров выводов, которые нанесены на нижнюю его часть рядом с контактными ножками. Сделать это не сложно, сжав фиксаторы с боков переключателя и вытянув его в сторону. При исправности цепи от реле до переключателя контрольная лампа начнёт гореть. Если контрольная лампа негорит, то устраните обрыв в проводе от монтажного блока до разъёма указателя поворотов.

Ремонт центрального замка на пежо 406

Принцип функционирования и проверка центрального замка и системы открывания дверей без ключа

Центральный замок приводит в действие исполнительные устройства замков каждой из дверей. Система состоит из выключателей, исполнительных устройств, реле и соединительной проводки. Диагностика неисправностей системы обычно ограничивается простейшими проверками состояния контактов проводки и исполнительных устройств, в ходе выполнения которых может быть произведен ремонт незначительных и легко устранимых повреждений.

Управление приводом центрального замка обычно осуществляется посредством биполярных электромагнитов, размещенных в дверях автомобиля. Выключатели замка могут быть установлены в одно из двух положений — Закрыто и Открыто. Переключение данных выключателей приводит к активации реле, подключающего питание к электромагнитам блокировки дверей. В зависимости от способа включения реле полярность напряжения меняется, обеспечивая соответственное изменение положения защелки замка.

Некоторые модели могут быть оборудованы противоугонной системой, встроенной в схему центрального замка. Если Вам не удается самостоятельно выявить причину отказа путем проведения ряда общих проверок, обратитесь за консультацией в дилерское отделение компании Chrysler.

  1. Всегда в первую очередь проверяйте защиту цепи. На данных моделях питание от батареи подается в систему через мини-предохранитель на 20 А (F-1), расположенный в РDС в двигательном отсеке и 15 А предохранитель (№ 8) в монтажном блоке.
  2. При выключенном двигателе попереключайте выключатели замков дверей в обоих направлениях (Открыто — Закрыто). Реле при этом должны издавать хорошо различимые щелчки.

Местоположение реле замков двери.

Видео: НЕ РАБОТАЕТ ЦЕНТРАЛЬНЫЙ ЗАМОК СИТРОЕН C4

Пежо 406 — все предохранители

Peugeot 406 выпускался с кузовами седан, универсал и купе в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годах. За этот период автомобиль получил рестайлинг. Он проходил в несколько этапов. Сразу выпускались переходные модели, а с 2001 пошла серия с полностью новой мультиплексной проводкой. Соответсвенно и схем исполнения блоков несколько. Мы покажем наиболее распространенные варианты блоков с предохранителями пежо 406, их схемы с обозначением, выделим предохранитель отвечающий за прикуриватель, а в заключении предложим для скачивания руководство по эксплуатации в формате pdf.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Предохранители в мотором отсеке

Под капотом они могут находится не только в одном блоке и зависит от комплектации и года выпуска автомобиля.

p, blockquote 3,0,0,0,0 —>

Вариант 1

Где находится данный блок смотрите на фотографии.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,1,0,0 —>

p, blockquote 9,0,0,0,0 —>

FM150A Противоугонная система
FM250A Противоугонная система (цепь от замка зажигания)
FM350A Питание основного блока предохранителей
FM450A Выключатель освещения
FM550A
FM620/40A Вентилятор 1
FM720/40A Вентилятор 2
FM840A Электрообогреватель стекла
1
210A ЭБУ автоматической коробки передач, селектор положения рычага переключения автоматической коробки передач
325A ABS
420A Работающий двигатель
515A Сдвоенное реле 12-ти клапанного турбодизеля 2.1 литра и двигателя V6 24-х клапанного 2.0 литра с турбокомпрессором и впрыском топлива, ЭБУ двигателя V6 2 литра с турбокомпрессором и впрыском топлива
610A Звуковой сигнал
715A Таймер омывателя фар
8
910A Лямбда-зонд
1010A Топливный насос
11
1210A Левая противотуманная фара
13
1410A Левая фара дальнего света
1510A Правая фара дальнего света

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

Видео: Многочисленное открытие и закрытие ЦЗ. Привязка ключа к ЦЗ на ПежоPeugeot 406

Блок с предохранителями в салоне

Для доступа поверните соответствующие винты, и при наличии рычага потяните за него.

p, blockquote 18,0,0,0,0 —>

Как добраться к данному блоку, а заодно и к реле можете посмотреть в видео.

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
