Пежо 308: замена цепи ГРМ на двигателе EP6

Процесс замены

Процедуру замены цепи лучше производить на эстакаде или с использованием домкрата. А вот какие инструменты при этом понадобятся:

  • домкрат;
  • воротки;
  • головки;
  • ключи;
  • отвертка.

Следует покупать только качественные материалы. На расходниках экономить не стоит. Покупая цепь, смотрите на ее провисание – новый расходник не будет провисать более 10 мм. Качество материала, из которого сделан расходник, можно проверить надфилем.

  1. Итак, сначала поднимаем автомобиль домкратом. Затем обесточиваем его, отсоединив от автомобиля минусовую клемму.
  2. Демонтируем переднее колесо справа и подкрылок.
  3. Снимаем воздушный фильтр, отсоединив воздушный патрубок.
  4. Снимаем кожух с двигателя.
  5. Отсоединяем датчики движения распредвалов.
  6. Демонтируем катушки зажигания, отсоединив питание от них.
  7. Отсоединяем шланг вентиляции со всеми патрубками. Не забудьте поставить заглушки, чтобы избежать попадания грязи.
  8. Снимаем крышку блока цилиндров.
  9. Теперь необходимо немного поднять двигатель и вынуть измерительный щуп.
  10. Снимаем подушку мотора.
  11. Демонтируем ремень привода доп. агрегатов.
  12. Снимаем шкив доп. оборудования, для чего придется отвернуть 3 винта.

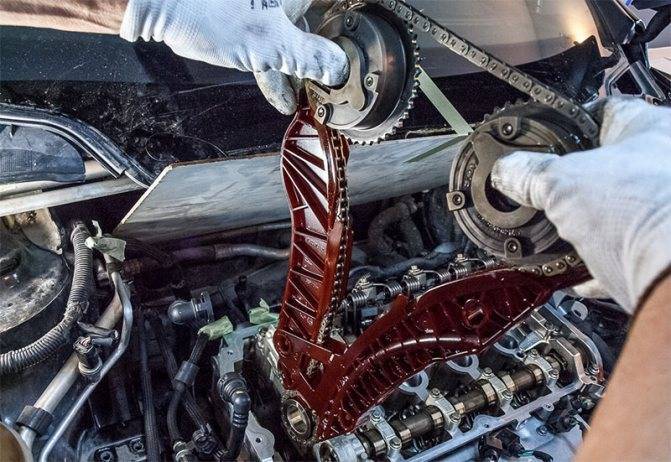

  13. Прокручиваем коленвал до положения фиксации маховика.
  14. Фиксируем маховик и валы. Для этого необходимо использовать специальное устройство.
  15. Демонтируем цепной натяжитель.
  16. Снимаем все шкивы.
  17. Демонтируем ступицу коленвала.
  18. На следующем этапе снимается сама цепь ГРМ.
  19. Демонтируем направляющие натяжителя.
  20. Снимаем шестеренку коленвала.
  21. Перед тем как ставить на свои места новые расходники, посадочные места нужно как надо очистить от грязи.
  22. Теперь собираем все направляющие, цепь и все это устанавливаем.
  23. Выставляем все необходимые метки.
  24. Ставим на коленвал шкив шестеренки привода ГРМ.
  25. Устанавливаем ступицу коленвала.
  26. Ставим на свои места все шкивы.
  27. Делаем установку натяжителя и успокоителей.
  28. Ставим кольцо уплотнения.
  29. Устанавливаем шкив привода доп. оборудования.
  30. Надеваем ремни дополнительных агрегатов.
  31. Ставим масляный щуп и все патрубки.
  32. Ставим на место кожух мотора, патрубки.
  33. Теперь устанавливаем колесо.

Как видите, хоть это достаточно трудная работа, но все же выполнимая. При соблюдении всех необходимых условий ее возможно выполнить каждому. По окончании сборки обязательно проверьте работу двигателя. При наличии посторонних шумов процедуру установки придется повторить.

Берегите трансмиссию и навесное оборудование мотора

  фото: flickr.com

Нередко, как ни странно, основные подводные камни часто скрываются именно здесь. Факт того, что двигатель хорошо переносит чип-тюнинг, не означает, что другие компоненты также могут справляться с производительностью.

Например, могут начать выходить из строя вспомогательные узлы мотора: турбина (или она не сможет нагнетать достаточное количество воздуха в мотор), форсунки (также могут не справляться или работать в экстремальных условиях после смены прошивки) и так далее. Все это может вызвать цепную реакцию: перегрев поршней, сажевого фильтра, сломанный катализатор и так далее.

Кроме того, существует риск повреждения коробки передач или поломки сцепления.

Подбор цепи ГРМ: оригинал и аналоги

Двигатели типа ЕР 6 устанавливаются на автомобили Пежо, Ситроен и Мини-Купер в разных поколениях, их аналоги комплектов цепи ГРМ также подходят к определённому типу агрегата. При выборе учитывают каталожный номер и артикул, который соответствует VIN автомобиля.

Цена на комплекты аналогов может быть разная в зависимости от бренда и страны-изготовителя

При покупке обращают внимание на полную маркировку товара, на котором должен быть штрих-код страны-изготовителя, артикул, пиктограммы сертификатов соответствия ОЕ и ЕС. Часто за аналоги выдают контрафактные комплекты, произведённые в Китае, не имеющие лицензии бренда

Воздушная система питания двигателя EP6 Пежо

В нее входят следующие элементы:

  1. Воздушный резонатор
  2. Впускной патрубок
  3. Фильтр воздушный
  4. Блок дроссельной заслонки
  5. Впускной коллектор

Воздушный резонатор — расположен за передней фарой, способствует уменьшению шума впускного потока воздуха

Воздушный фильтр — установлен на впускном коллекторе, служит для очистки впускного воздуха, периодичность замены составляет при нормальной эксплуатации до 60000 км.

Дроссельная заслонка с электроприводом — используется исключительно в аварийном режиме, при ошибке в системе регулировки впускных клапанов.

Впускной коллектор двигателя EP6 — изготовлен из композитных материалов, герметичность обеспечивается за счет 4 съемных прокладок

Выпускная система двигателя Пежо

Выпускной коллектор изготовлен из нержавеющей стали с двумя резьбовыми отверстиями для верхнего и нижнего лямбда зондов.

Топливная система двигателя Пежо

Двигатель EP6 у Пежо не имеет системы непосредственного впрыска, рампа питания топливом расположена сзади головки блока цилиндров. Она также изготавливается из композитных материалов на которой установлены форсунки.

Давление бензонасоса и системе питания топливом составляет 3.5 бара, топливный насос расположен в баке и оборудован регулятором давления.

Топливные форсунки электромагнитного типа и имеют 8 отверстий для распыления топлива

Абсорбер устанавливается под бензобаком, клапан абсорбера обеспечивает сбор паров топлива и установлен он под впускным коллектором

Признаки востребованности в замене и ремонте ремня ГРМ:

  • Поскольку во всех современных машинах концерна PSA есть устройства для проверки состояния силовых агрегатов, то впервые проблемы можно заметить уже на дэшборде: панель показывает ошибку «Antipollution faulty». Это показатель не только самой деформации цепи, но в целом сбой системы очистки выхлопа может показывать и на это.
  • Проблемы с «холодным стартом». Прежде всего, можно обнаружить во время утреннего старта либо в течение дня по холоду. Вызывается очевидным простоем и сильным охлаждением. Сперва проблемы несильные, однако, по мере деформации возникают проблемы разгона и динамики.
  • Посторонний, металлический шум на «холодный старт», примерно такой же звук как у дизельного двигателя, можно считать верным признаком растяжении цепи. Обычно шум в первые 3-5 минут, по мере смазки двигателя шум пропадает.
  • Провалы в холостых оборотах и затруднения с переключением режимов. В динамике износа ГРМ проседает и КПД, так продолжается пока цепь не рвется.
  • Один из самых заметных признаков — резкий рост топлива. Французские малолитражки очень характерны экономичностью, поэтому резкое опустошение бака будет заметно моментально.

Замена цепи ГРМ Пежо 308 с двигателем ep6 1.6 своими руками на видео + фотоотчет

Цепная передача газораспределительного механизма служит дольше зубчатого ремня, но и она когда-то вырабатывает свой ресурс, и ее приходится менять. Здесь мы будем говорить о замене цепи ГРМ на Пежо ер6 1.6. Данную процедуру можно выполнить собственноручно, не прибегая к помощи специалистов.

Цепь ГРМ имеет такое же назначение, что и ремень — синхронизация работы валов. Синхронизация позволяет валам двигаться так, чтобы они не мешали друг другу. Если на минуту представить, что синхронизация будет отключена, то это станет причиной встречи поршней с клапанами. Клапаны из-за этого погнутся, а поршни тоже получат сильные повреждения. Плюс цепной передачи в том, что цепь, хоть и может порваться, но происходит это крайне редко, гораздо чаще цепь растягивается. Но так как обрыв все же возможен, за цепью нужно следить, периодически проводя диагностические процедуры.

Последствия износа

Со временем шарнирные соединения цепи изнашиваются, что приводит к ее растягиванию. Шаг между звеньями увеличивается, и расходник уже не будет работать качественно. Цепь нужно менять в следующих случаях:

  • регулировать натяжку цепи больше не представляется возможным;
  • метки на валах больше не совпадают;
  • на расходнике видны сколы или другие повреждения.

Если цепь растянется, двигатель будет работать неровно. Он начинает издавать посторонние шумы, хуже заводиться. Машина начинает потреблять больше топлива. На растянутой цепи звенья могут проскакивать по зубьям. Хорошо еще если после этого автомобиль просто перестанет двигаться, но это вполне может стать причиной встречи клапанов с поршнями, а это уже капитальный ремонт

Поэтому всегда очень важно регулярно проверять текущее состояние расходника. Хоть цепь и практичнее ремня, но и она вырабатывает свой ресурс

У цепной передачи есть свои неоспоримые преимущества:

  • цепь рвется редко, намного чаще она растягивается;
  • делается цепь из твердого материала;
  • при перебоях в работе цепи клапаны не подвергаются внешнему механическому воздействию.

Замена данного расходника — непростое дело, которое многие автолюбители поручают профессионалам, но провести процедуру замены можно и самостоятельно. Для этого надо в точности следовать инструкции и стараться выполнять все правильно.

Процесс замены

Процедуру замены цепи лучше производить на эстакаде или с использованием домкрата. А вот какие инструменты при этом понадобятся:

  • домкрат;
  • воротки;
  • головки;
  • ключи;
  • отвертка.

Следует покупать только качественные материалы. На расходниках экономить не стоит. Покупая цепь, смотрите на ее провисание — новый расходник не будет провисать более 10 мм. Качество материала, из которого сделан расходник, можно проверить надфилем.

  1. Итак, сначала поднимаем автомобиль домкратом. Затем обесточиваем его, отсоединив от автомобиля минусовую клемму.
  2. Демонтируем переднее колесо справа и подкрылок.
  3. Снимаем воздушный фильтр, отсоединив воздушный патрубок.
  4. Снимаем кожух с двигателя.
  5. Отсоединяем датчики движения распредвалов.
  6. Демонтируем катушки зажигания, отсоединив питание от них.
  7. Отсоединяем шланг вентиляции со всеми патрубками. Не забудьте поставить заглушки, чтобы избежать попадания грязи.
  8. Снимаем крышку блока цилиндров.
  9. Теперь необходимо немного поднять двигатель и вынуть измерительный щуп.
  10. Снимаем подушку мотора.
  11. Демонтируем ремень привода доп. агрегатов.
  12. Снимаем шкив доп. оборудования, для чего придется отвернуть 3 винта.
  13. Прокручиваем коленвал до положения фиксации маховика.
  14. Фиксируем маховик и валы. Для этого необходимо использовать специальное устройство.
  15. Демонтируем цепной натяжитель.
  16. Снимаем все шкивы.
  17. Демонтируем ступицу коленвала.
  18. На следующем этапе снимается сама цепь ГРМ.
  19. Демонтируем направляющие натяжителя.
  20. Снимаем шестеренку коленвала.
  21. Перед тем как ставить на свои места новые расходники, посадочные места нужно как надо очистить от грязи.
  22. Теперь собираем все направляющие, цепь и все это устанавливаем.
  23. Выставляем все необходимые метки.
  24. Ставим на коленвал шкив шестеренки привода ГРМ.
  25. Устанавливаем ступицу коленвала.
  26. Ставим на свои места все шкивы.
  27. Делаем установку натяжителя и успокоителей.
  28. Ставим кольцо уплотнения.
  29. Устанавливаем шкив привода доп. оборудования.
  30. Надеваем ремни дополнительных агрегатов.
  31. Ставим масляный щуп и все патрубки.
  32. Ставим на место кожух мотора, патрубки.
  33. Теперь устанавливаем колесо.

Как видите, хоть это достаточно трудная работа, но все же выполнимая. При соблюдении всех необходимых условий ее возможно выполнить каждому. По окончании сборки обязательно проверьте работу двигателя. При наличии посторонних шумов процедуру установки придется повторить.

Когда менять цепь ГРМ на Пежо 308 (регламент и признаки замены)

Несмотря на то что внешне приводная цепь газораспределительного механизма атмосферника ЕР6 выглядит хлипенько, она способна исправно отработать минимум 150-170 тысяч при бережном отношении к двигателю и соблюдении технических регламентов . Так же отзываются и о цепи ГРМ для этого двигателя с турбиной, да и процесс замены отличается мало. Разница в некоторых нюансах в процессе замены и регулировки, а также допусках на износ.

Цепь ГРМ способна отходить 150-170 тыс. км.

Обрыв приводной цепи маловероятен, поэтому замена её рассматривается только при проявлении некоторых симптомов, порой косвенных.

Косвенные симптомы

Основными из них считаются :

Повышенный «дизельный» шум при работе двигателя на холостых и малых оборотах. Двигатель начинает подтраивать и плохо запускаться. Растёт расход масла при норме в 0,25-0,5 л на 1000 км, наблюдается высокий расход бензина . Неустойчивая работа, провалы, двигатель внезапно глохнет. Бортовой компьютер может выдавать ошибку Antipollution system faulty и ряд профильных ошибок, связанных с системой газораспределения.

Ошибка Antipollution system faulty может свидетельствовать о проблемах с цепью ГРМ.

Может неожиданно загораться Check Engine, особенно в сырую и мокрую погоду.

Симптомов может быть ещё больше, но основной повод для замены цепи — соответствующий пробег, особенно в тех случаях, когда автомобиль эксплуатируется в городе, где километр пробега идёт за два.

ЗАМЕНА ЦЕПИ ГРМ НА ДВИГАТЕЛЯХ EP6 и EP6DT.

Как понять, что цепь ГРМ вашего Пежо или Ситроен пора менять? В зоне риска, прежде всего, те автомобили, пробег которых перевалил за 60 тысяч километров и те, масло в которых менялось реже, чем раз в 10 тысяч км. Начинается все обычно с появления на приборной консоли надписи “Antipollution faulty”. Эта надпись указывает на то, что с двигателем что-то не так и пора заехать на сервис для диагностики. “Antipollution faulty” – общая ошибка, не указывающая на что-то конкретное. Растянувшаяся цепь ГРМ может быть одной из причин появления такой надписи. Кроме того, мотор начинает неустойчиво работать. Поначалу в холодную погоду и с утра, а потом постоянно. Холостые обороты начинают “плавать”, двигатель теряет былую тягу, увеличивается расход топлива. Появляются провалы в работе двигателя на разных режимах.

Если у вас присутствует какие-либо признаки из перечисленных выше, это повод проверить состояние цепи. Как проверить, пора ли менять цепь? Двигатели EP6 достаточно “замороченые” и, не имея большого опыта их диагностики и ремонта, можно “приговорить” что-нибудь не то. Ошибки, такие как P0016, P0014, P0011, P0013, выявленные при диагностике, могут указывать одновремено как на растянутую цепь, так и на другие неисправности. При растянутой цепи могут быть ошибки по неправильному составу смеси, на лямбда-зонды компьютер также ругается. Кроме того, картину могут дополнять забитые масляные каналы или неправильно работать натяжитель цепи. Поэтому “приговаривать” цепь на основе только показаний компьютера нельзя. Самый надежный способ – оценить состояние цепи ГРМ визуально. Вместо натяжителя цепи с легким усилием руки вкручивается специальный шаблон, затем штангенциркулем измеряется, насколько выдвинулся его шток. Для двигателя EP6 шток не должен выдвинуться больше, чем на 73 мм, на моторе EP6DT – не более, чем на 71 мм. Посмотреть, “убежали” ли фазы и растянулась ли цепь ГРМ можно и по-другому. Для этого снимается клапанная крышка, валы фиксируются в нужном положении с помощью специальных приспособлений, затем на ГБЦ устанавливается кондуктор, который показывает, отклонились ли распредвалы от своего нормального положения. При сильно растянутой цепи не нужен даже кондуктор – отклонение вала видно невооруженным глазом.

При замене цепи ГРМ меняется собственно сам цепь, натяжитель, 3 успокоителя, поворотная звездочка распредвала (одна или две), звездочка коленвала, болты распредвалов, прокладка клапанной крышки. Можно также заодно поменять сальник коленвала.

3. Шестерня распределительного вала 4. Шестерня распределительного вала 5. Фланцевый болт 7. Цепь привода газораспределительного механизма 8. Успокоитель цепи 9. Фланцевый болт 10. Направляющая цепи 11. Направляющая цепи 12. Болт 13. Болт 14. Натяжитель цепи 15. Шестерня коленчатого вала 16.

Что лучше — цепь или ремень?

Также стоит отметить, что двигатель EP6 имеет довольно специфические проблемы с цепью, которые могут полностью перекрыть все возможные плюсы, в сравнении с ремнём.

1. Ресурс. В принципе, по этому параметру цепь должна однозначно побеждать, так как регламентом установлено, что менять её нужно на пробеге 150 000 км. Ремень же может прожить до 100 тысяч пробега. Но, вспоминая особенности двигателя EP6, стоит отметить, что реальный срок замены цепи на нём, редко превышает 50 000 км.

2. Шумность работы. Ремень работает практически бесшумно, а цепь шумновато и чем больший пробег вы на ней прошли, тем сильнее она вытягивается и сильнее шумит. Особенно это актуально на бензиновых моторах Пежо, так как это довольно распространённая «болячка», которая чаще всего проявляет себя на непрогретом двигателе.

3. Цена замены. По этому параметру ремень однозначно выигрывает, так как и он сам и работа по замене обходятся владельцу дешевле, чем покупка и замена цепи.

Как поменять цепь ГРМ Пежо 308

Замена ГРМ Пежо 308, а точнее цепи ГРМ на моторе EP6, предполагает снятие правой опоры двигателя и установку метки маховика. С учетом того, что указанные элементы расположены в нижней части силового агрегата, выполнять такую процедуру удобнее на подъемнике. Если подъемника нет, необходимо поднимать переднюю часть авто на домкрате.

Далее выполняется разборка:

  • сначала откручивается корпус воздушного фильтра (снять с направляющих и отвести в сторону);
  • далее нужно открутить клапанную крышку и снять крышку с мотора;
  • далее 18 головкой с воротком нужно повернуть шкив коленвала, выставляя валы так, чтобы установить метки внизу.
  • если метки пропущены, вал крутить против часовой стрелки запрещено! (лучше провернуть вал вперед на два оборота);
  • дальше можно снять защиту мотора (при наличии), поднять автомобиль на домкрате и установить нижнюю метку в отверстие;
  • затем потребуется открутить правое колесо, далее также нужно снять локер;
  • при условии замены цепи с использованием домкрата, под поддон двигателя нужно подставить брусок и опустить не него автомобиль, чтобы брус подпирал снизу двигатель, далее можно снимать правую опору;
  • затем ставится приспособление для меток распределительных валов (чтобы выставить метки ГРМ Пежо);
  • снимается ремень генератора и выкручивается приводной ролик помпы (закреплен тремя болтами на 10);
  • теперь нужно открутить верхний успокоитель и натяжитель цепи, шкив коленвала, болт на 18 (прижимает опору нижней звездочки);
  • опору следует вынуть из сальника, а сам сальник лучше заменить и поставить новый;
  • следующий шаг — снятие нижних успокоителей цепи (открутить 3 болта);
  • дальше извлекается масляный щуп (в блоке цилиндров щуп проходит через успокоитель цепи ГРМ);
  • теперь можно вытащить цеп наверх вместе с успокоителями и нижней звездочкой;
  • после извлечения можно ставить новую цепь, менять другие изношенные элементы и детали, после чего выставить метки ГРМ.

Обратите внимание, установка коленвала в сервисное положение предполагает, что поршни будут на одном уровне между ВМТ (верхней точкой) и НМТ (нижней мертвой точкой). По этой причине нужно сначала собрать цепь и успокоители еще перед установкой, а уже затем опускать ГРМ на место установки

Перед опусканием важно качественно обезжирить звездочку ГРМ, а также ступицу коленчатого вала

Пошаговая инструкция

Замену цепи лучше выполнять на подъемнике или эстакаде, так как необходимо будет снимать правую опору для установки метки маховика, находящаяся на самом низу двигателя.

Инструменты

Для выполнения работ следует подготовить:

  • воротки маленький и большой (1/4 и 1/2 соответственно);
  • набор головок;
  • набор ключей;
  • торэкс Т30 и Т40;
  • отвертку.

Из расходных материалов нужно приготовить:

  • цепь;
  • натяжитель цепи;
  • 3 шт. успокоителя;
  • новые болты распределительных валов;
  • звездочки распредвала и коленвала;
  • прокладку крышки клапанов.

Покупая цепь для замены, следует обращать внимание на качество. Лучше приобретать оригинал. Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные

Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое

Качество металла, из которого изготовлен расходник, можно определить с помощью надфиля, так как звенья и втулки закаленные. Чтобы не подсунули на рынке цепь, бывшую в употреблении, нужно ее держать рукой плашмя и проверить, насколько она провисает. Если провис 7-10 мм, то изделие новое, если 17-20 мм – старое.

Моторный отсек Пежо 308

Этапы

  1. Загнав машину на подъемник, нужно отсоединить клемму «минус» на аккумуляторе, чтоб обесточить автомобиль.
  2. Снимаем переднее правое колесо, подкрылок и защиту двигателя.
  3. Вынимаем воздушный фильтр, отсоединяем впускной воздушный патрубок.
  4. Затем демонтируем декоративную крышку двигателя.
  5. Отключаем датчики положения распредвалов, электропровода от двигателя.
  6. Отключив питание от катушек зажигания, снимаем последние.
  7. Отсоединяем вентиляционный шланг картерных газов, все патрубки. Желательно в них заткнуть технологические заглушки, чтобы туда ничего не попало.
  8. Демонтировка крышки головки блока цилиндров (ГБЦ).

Блок цилиндров без крышки

Приподняв двигатель, вынимаем щуп для измерения уровня масла.
Демонтируем подушку двигателя.
Далее снимаем ремень привода дополнительного оборудования.
Открутив три крепежных болта, снимаем шкив дополнительного оборудования.
Затем проворачиваем коленвал за крепежный болт до положения, в котором фиксируется маховик.
С помощью специального устройства закрепляем маховик и распределительные валы.
Снимаем натяжитель цепи.
Снимаем шкивы распределительных валов впускных клапанов и выпускных.
Откручиваем ступицу коленчатого вала.
Снимаем цепь привода ГРМ.
Затем нужно снять неподвижную направляющую и направляющую натяжителя.
Далее снимаем шестерню коленчатого вала и уплотнительное кольцо.
Перед заменой расходных материалов на Пежо 308 и установкой комплектующих на штатные места следует все тщательно очистить от загрязнений.
Далее соберите направляющую натяжителя, неподвижную направляющую, газораспределительную цепь и шестерню привода ГРМ. Готовую конструкцию нужно установить на ГБЦ.
Выставляем метки ГРМ. Как правильно сделать, можно посмотреть на видео.
Шкив шестерни привода устройства газораспределения установите на коленвал.
Устанавливаем на место ступицу коленвала.
Возвращаем на прежнее место шкивы распредвалов впускных и выпускных клапанов.
Затем устанавливаем натяжитель и успокоитель цепи.
Устанавливаем на штатное место уплотнительное кольцо.
Монтируем шкив привода навесного оборудования.

Цепной привод в сборе

Снимаем фиксаторы распредвалов и коленвала.
Надеваем ремни вспомогательного оборудования Пежо 308 и регулируем их натяжение.
Устанавливаем головки блока крышку.
Присоединяем все патрубки.
Возвращаем на место масляный щуп.
Устанавливаем обратно катушку зажигания и подключаем ее питание.
Подключаем все датчики, электропроводку.
Прикручиваем декоративную крышку.
Устанавливаем патрубок, воздушный фильтр и крышку его корпуса.
Ставится на место защита двигателя.
Устанавливается подкрылок и правое колесо спереди.
В последнюю очередь присоединяем отрицательную клемму к аккумулятору.

После процедуры следует проверить работу двигателя. На этом процесс замены ремня ГРМ можно считать законченным. Хотя процедура трудоемкая, но вполне выполнима. Таким образом, сэкономите на автосервисе и получите неоценимый опыт.

Когда требуется замена?

Провисание цепи

Цепь ГРМ играет ту же важнейшую роль в работе двигателя, как зубчатый ремень. Предназначена она для синхронной работы распределительного и коленчатого валов, за счет которых поршни и клапана правильно движутся, не мешая друг другу. Нарушение этой синхронности при обрыве ремня вызывает встречу поршней с клапанами, в результате чего они гнутся. В этом случае возникает необходимость проводить дорогостоящий капитальный ремонт. К преимуществам цепи относят то, что она не может порваться, поэтому капремонт по этой причине не потребуется.

При долгой эксплуатации Пежо 308 цепь ГРМ начинает вытягиваться из-за износа шарнирных соединений. Изнашиваясь, они способствуют увеличению расстояния между звеньями.

Таким образом, цепь ГРМ на Пежо 308 требует замены в следующих случаях:

  • когда совпадают метки на распределительном валу, но не совпадают на коленчатом;
  • пропала возможность регулировать натяжение цепи;
  • имеются сколы на втулках или трещины на щечках цепи.

При увеличении шага мотор начинает работать неровно на холостых оборотах. Это связано с тем. Что звенья обычно растягиваются из-за износа неравномерно, а цепь вокруг звездочек натягивается слабее-сильнее.

При растяжении цепь начинает шуметь, а двигатель плохо заводится и повышается расход топлива.

Шаблон для проверки натяжителя

Опасным является перепрыгивание цепи на несколько зубьев. В лучшем случае машина просто заглохнет, а в худшем произойдет встреча поршней с клапанами, приводящая всегда к капитальному ремонту силового агрегата. Следовательно, вы должны периодически проверять натяжение цепи на Пежо 308. Для этого существует специальное приспособление, играющее роль своеобразного натяжителя.

Специальный шаблон ставят на место натяжителя, выкручивая сначала внутренний штифт и вкручивая внутренний шток. После этого зазор измеряют штангенциркулем или линейкой. Для атмосферных двигателей Пежо 308 зазор должен быть не более 73 мм, а для турбированных – менее 71 мм.

Заменить цепь ГРМ Пежо 308 можно на эстакаде или подъемнике, так как вам придется демонтировать правую опору для установки метки маховика. Она находится в нижней части мотора.

Замена цепи ГРМ на двигателе ЕР6 (алгоритм работы)

Когда все инструменты и запчасти собраны, можно приступать к замене

Для этого желательно поставить автомобиль на подъёмник или поддомкратить передок, соблюдая все меры предосторожности. Перед началом работ снимаем минусовую клемму с АКБ, снимаем правое переднее колесо

После этого демонтируем защиту двигателя и правый пластиковый подкрылок. Далее чётко следуем заданному алгоритму:

  1. Снимаем воздушный фильтр, патрубки аккуратно отводим в сторону.

    Демонтируем воздушный фильтр двигателя.

  2. Снимаем декоративную пластиковую крышку, отключаем датчики положения распредвалов, снимаем клапанную крышку.

    Откручиваем защитную крышку двигателя и извлекаем катушки.

    Выкручиваем болты крепления крышки.

  3. При помощи воротка и головки на 18 проворачиваем коленвал до полного совпадения с метками на распредвалах снизу. В том случае, когда выставить валы по меткам не получилось с первого раза, вращать коленвал назад категорически не рекомендуется. Придётся сделать ещё два оборота и точно совместить метки.
  4. Устанавливаем нижний маркер (из набора для замены) в отверстие и фиксируем маховик.
  5. Вынимаем масляный щуп, откручиваем головкой на 16 подушку двигателя и слегка приподнимаем его.
  6. Устанавливается верхнее приспособление для фиксации меток распредвалов.

    Фиксируем распредвал спец инструментом.

  7. Откручиваем болт натяжения ремня генератора, снимаем ремень.

    Ослабляем болт натяжения ремня генератора и демонтируем ремень.

  8. Выкручиваем три болта фиксации приводного ролика помпы.
  9. Снимаем верхний успокоитель и натяжитель цепи, если он ещё не снят.
  10. Откручиваем болт крепления звёздочки впускного и выпускного распредвалов. При этом нужно следить, чтобы цепь со звёздочками не упала в картер двигателя.
  11. Устанавливаем переднее приспособление монтажным болтом и устанавливаем на него цепь.
  12. Откручиваем четыре болта крепления крышки ступицы коленвала.
  13. Снимаем ступицу.
  14. Вынимаем цепь ГРМ вместе с боковыми успокоителями.
  15. Снимаем приводную шестерню и сальник.
  16. Цепь снята, перед установкой нового комплекта необходимо промыть специальным обезжиривающим составом приводную звёздочку и ступицу коленвала.

    Цепь ГРМ, успокоители и шестерни сняты.

Для установки цепи необходимо собрать два боковых успокоителя и звёздочку вместе с цепью, только после этого устанавливать их на место. При установке звёздочек распредвалов не путаем местами фазовращатели — выпускной маркирован символами ЕХ30, а впускной — IN35. Перед фиксацией одноразовым болтом звёздочки коленвала, резьбу болта смазывают контрящим герметиком.

Вот так выглядит после замены.

Если приспособления были использованы правильно и по инструкции, после установки цепи метки совпадут, двигатель запустится без проблем. Удачной всем работы и солнечных дорог!

Видео о замене цепи ГРМ на Пежо с двигателем EP6 Турбо

The following two tabs change content below.

  • Об авторе:
  • Последние статьи:

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Похожие материалы

Тэги: Пежо 308

Профессиональная проверка ремней двигателя ЕР6 / ЕР6 ТД в «АвтоПСА»

Проблема диагностики всего узла ГРМ — экономия на диагностических средствах. Мультибрендовые гаджеты, подключаемые к диагностическим линиям, показывают только общие коды, которые мало о чем говорят. «Отлавливать» конкретные ошибки должен сертифицированный сервисный центр, иначе бывают серьезные проблемы. Например, от горе-ремонтников можно услышать рекомендацию по замене лямбда-зонда, хотя на самом деле машина подавала сигналы именно ввиду сильно растянутой цепи.

В AUTOPSA хозяева машин французского концерна могут получить такие услуги:

  • Прошивка только официальным диагностическим ПО от ПСА. Именно благодаря программам можно определить, нужно ли менять ролики ГРМ, цепи, либо и то, и другое. Версии диагностического софта всегда самые свежие и эквивалентны проверяемой модели.
  • Опытные мастера, специализирующиеся на французских автомобилях, проведут первую визуальную диагностику идеально. Не секрет, что у «французов» много нетривиальных инженерных решений, а также довольно нестандартное расположение управляющей электроники автомобиля. Мастера с двадцатилетним стажем проверяют все лично и вручную.
  • Проверка деформации частей узла ГРМ высокоточными диагностическими приборами. Такое снятие показаний гарантированно дает показания по истиранию и деформации ремней и цепей с точностью едва не до сотых долей.

Шум вызванный неполадками механизма газораспределения.

Может быть вызван следующими причинами:

  • -снижение давления масла в системе.
  • -необходимость протяжки креплений распредвала
  • -износ или большая выработка деталей
  • -сломанная пружина клапана
  • -загрязнение посадочного места клапана или сильный износ привода. требует очистки
  • -выработка распредвала. требует срочной замены детали
  • -повреждение втулок напрявляющих

Если стук в двигателе появляется только в течение 2 или 3 минут после запуска, но повторяются при увеличении оборотов, то возможны следующие неполадки:

  • -повреждение клапана привода EFE.
  • -смещение кожуха маховика, вследствие чего он может задевать его при вращении
  • -необходимость замены демпфера колебаний или шкивов
  • -увеличение зазоров между поршнем и цилиндром, а так же появление задиров вследствие неправильной работы. при этом следует помнить, что появление такого звука в течение минуты после запуска считается допустимым.
  • -искривление шатуна

Последствия износа

Со временем шарнирные соединения цепи изнашиваются, что приводит к ее растягиванию. Шаг между звеньями увеличивается, и расходник уже не будет работать качественно. Цепь нужно менять в следующих случаях:

  • регулировать натяжку цепи больше не представляется возможным;
  • метки на валах больше не совпадают;
  • на расходнике видны сколы или другие повреждения.

Если цепь растянется, двигатель будет работать неровно. Он начинает издавать посторонние шумы, хуже заводиться. Машина начинает потреблять больше топлива. На растянутой цепи звенья могут проскакивать по зубьям. Хорошо еще если после этого автомобиль просто перестанет двигаться, но это вполне может стать причиной встречи клапанов с поршнями, а это уже капитальный ремонт

Поэтому всегда очень важно регулярно проверять текущее состояние расходника. Хоть цепь и практичнее ремня, но и она вырабатывает свой ресурс

У цепной передачи есть свои неоспоримые преимущества:

  • цепь рвется редко, намного чаще она растягивается;
  • делается цепь из твердого материала;
  • при перебоях в работе цепи клапаны не подвергаются внешнему механическому воздействию.

Замена данного расходника – непростое дело, которое многие автолюбители поручают профессионалам, но провести процедуру замены можно и самостоятельно. Для этого надо в точности следовать инструкции и стараться выполнять все правильно.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
