Замена цепи ГРМ ВАЗ 2107

Когда необходима натяжка?

Механизм газораспределения на ВАЗ 2107 инжектор состоит из следующих элементов:

  • шестерен промежуточного и коленчатого вала;
  • распределительного и промежуточного валов;
  • рокера;
  • успокоителя;
  • впускного и выпускного клапана;
  • натяжителя;
  • башмака;
  • цепного привода ГРМ.

На фото изображены детали ГРМ.

Комплектующие механизма газораспределения

Благодаря ГРМ осуществляется подача воздушно-топливной смеси и удаление отработанных газов. Его работа осуществляется с помощью цепной передачи или ремня. Они осуществляют передачу крутящего момента от коленвала к распредвалу.

Во время эксплуатации цепная передача и ремень находятся в постоянном напряжении, поэтому спустя время цепь постепенно вытягивается — увеличивается ее шаг. В этом случае двигатель начинает нестабильно работать на холостом ходу, начинают плавать обороты, мотор может глохнуть.

Если появились металлические звуки при повышении или понижении оборотов, это верный признак растяжения цепной передачи или износа успокоителя. Для устранения этих звуков нужно натянуть цепь или заменить успокоитель. Натяжение цепного привода также следует выполнять после замены каких-либо деталей ГРМ, в том числе успокоителя и башмака.

Регулировка цепной передачи на ВАЗ 2107 инжектор осуществляется с помощью натяжителя, который может быть механическим, автоматическим или гидронатяжителем. Для установки гидронатяжителя на ВАЗ 2107 нужно переделывать ГРМ. Вместо штатного часто устанавливается автоматический натяжитель, он более надежный.

Схема механизма газораспределения

Автомобиль ВАЗ 2107 оснащался моторами с ременным и цепным приводом ГРМ. Цепь хоть и надёжнее ремня, но, тем не менее устройство приводного узла несовершенно и требует периодической натяжки, для чего используется специальный механизм — натяжитель.

Назначение устройства

Натяжитель цепи в силовом агрегате выполняет важную функцию, осуществляя контроль натяжения цепи в приводе ГРМ. Из этого следует, что от надёжности этого изделия напрямую зависит совпадение фаз газораспределения и стабильная работа мотора. При ослаблении цепи происходит поломка успокоителя. Кроме этого, она может перескочить через зубья, в результате чего клапана ударяются о поршни, что приведёт к поломке двигателя.

Механический

В натяжителе механического типа необходимую величину натяжения обеспечивает плунжерная пружина. Под её воздействием шток выходит из корпуса и толкает башмак. Усилие передаётся до тех пор, пока цепь не станет оказывать сопротивление, т. е. будет достаточно натянута. В этом случае провисание исключается. Фиксация натяжителя осуществляется путём заворачивания колпачковой гайки, расположенной снаружи. Когда необходимо провести регулировку натяжения, гайка фиксатора плунжера откручивается, в результате чего пружина поджимает шток, исключая провисание цепи.

Для подобных натяжителей характерен один существенный недостаток: устройство засоряется мелкими частицами, что приводит к заклиниванию плунжера. Для устранения этой неисправности во время регулировки постукивают по натяжителю. Однако не стоит прилагать особых усилий, чтобы не повредить корпус изделия.

Автоматический

Такой тип натяжителя конструктивно имеет храповик. Изделие состоит из корпуса, подпружиненной собачки и зубчатой планки. Зубцы выполнены с уклоном в одном направлении с шагом в 1 мм. Принцип работы автоматического изделия состоит в следующем:

  1. Пружина устройства воздействует на зубчатую планку с определённым усилием, в зависимости от того, насколько провисает цепь.
  2. Посредством планки усилие передаётся на башмак натяжителя.
  3. Обратный ход предотвращается благодаря собачке храповика, обеспечивающей фиксацию.
  4. Стопор, попадая между зубцами, препятствует обратному ходу планки.

При таком принципе работы оказывается постоянное воздействие пружины на планку, отвечающую за натяжение цепи, а благодаря храповому механизму цепная передача постоянно находится в натянутом состоянии.

Назначение цепи ГРМ и её длина

Чтобы понять назначение цепи газораспределительного механизма, необходимо в общих чертах обрисовать, что представляют собой двигатели классических моделей ВАЗ. Все эти двигатели являются верхневальными. То есть вал газораспределительного механизма (он же ГРМ) находится в верхней части мотора, над коленчатым валом и над валом масляного насоса.


Цепь ГРМ является основным связующим звеном в моторе ВАЗ 2107

Все эти валы снабжены звёздочками, на которые и надевается цепь ГРМ. Задача цепи проста: она должна передавать крутящий момент от вала ГРМ на коленчатый вал и на вал маслонасоса. С коленвала крутящий момент передаётся на ходовую часть, а оттуда — на ведущие колёса. Они начинают вращаться и автомобиль движется вперёд. Таким образом, цепь ГРМ является важнейшим связующим звеном между тремя валами двигателя и любая поломка этого звена неизбежно приведёт либо к серьёзным неполадкам в работе мотора, либо к его полному заклиниванию, если цепь порвётся.

Длина цепей ГРМ для двигателей ВАЗ

Если водитель решит заменить цепь ГРМ на своей «семёрке», он отправится в магазин запчастей, где перед ним неизбежно встанет вопрос: а какую цепь выбрать?

Следует знать простое правило: все двигатели на вазовской «классике» комплектуются только цепями. Разница только в длине цепей, а точнее, в количестве звеньев:

  • цепи на 114 звеньев. Их ставят на ВАЗ 2102, ВАЗ 2101 и ВАЗ 21011 (эти короткие цепи рассчитаны на двигатели небольшого объёма — от 1.2 до 1.3 литра);
  • цепи на 116 звеньев. Они устанавливаются на модели ВАЗ с 2103 по 2107 включительно. Эти же цепи устанавливаются на «Ниву» (ВАЗ 21213). Потребность в более длинной цепи обусловлена увеличившимся объёмом моторов, который варьируется в пределах от 1.5 до 1.7 литра.

Исходя из всего вышесказанного, водителю в магазине придётся определить, какую он покупает цепь — короткую или длинную. Для этого есть два способа:

  • первый способ очевиден: просто подсчитать количество звеньев. Если их 116 — цепь для ВАЗ 2107 найдена;
  • второй способ проще: цепь нужно сложить пополам, а затем взглянуть на пару концевых звеньев. Если эти звенья будут симметричными, значит, цепь на 116 звеньев. Если нет — цепь короткая, на 114 звеньев.

Здесь же следует отметить, что в последнее время на прилавках магазинов часто встречаются поддельные цепи ГРМ. К счастью, подделки выполнены довольно небрежно, так что внимательный автолюбитель сразу сможет заподозрить неладное.

Метки ГРМ на инжекторном ВАЗ 2107

Газораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой питания типа инжектор приводит:

  • затруднению при запуске двигателя;
  • нестабильной работе во всех режимах особенно на холостом ходу;
  • резкому увеличению потребления топлива;
  • образованию нагара на посадочных местах клапанов;
  • возможно повреждение датчиков системы управления впрыском и каталитического нейтрализатора.

Во избежание негативных последствий ослабления или вытяжки цепного привода двигателя автомобиля ВАЗ 2107 необходимо своевременно проводить регламентные работы. Перечень операций по техническому обслуживанию силового агрегата с системой питания инжектор определяется сервисной книжкой. Контроль состояния цепи ГРМ и зазоров между кулачками распредвала и рычагами клапанов осуществляется через каждые 30 тысяч км пробег.

На гарантийных ВАЗ 2107 с системой питания типа инжектор такие работы лучше проводить в авторизованном автотехцентре. В случае возникновения неисправностей по вине автозавода устранение их будет производиться за счет производителя. По окончании этого срока обслуживание ГРМ и других систем автомобиля может выполняться и самостоятельно.

Подготовка к проведению сервисных операций

Контроль натяжения цепного привода механизма газораспределения начинается на двигателе с системой питания типа инжектор или карбюратор схожи между собой. Операция выполняется в установленной производителем последовательности:

Выставляем автомобиль на ровной площадке с твердым покрытием и фиксируем его самопроизвольного перемещения путем установки упоров под колеса и включения стояночного тормоза. Рычаг переключения передач выставляем в нейтральное положение.
С головки блока цилиндров снимаем крышку, отвернув по ее контуру все гайки при помощи трубчатого ключа. Старую прокладку рекомендуется при этом заменить, применение герметиков не допускается.
При помощи ключа на «38» проворачиваем коленчатый вал двигателя ВАЗ 2107 для того чтобы совместить метки на подвижных деталях и стационарных

При выполнении данного действия необходимо проявлять осторожность, а места расположения контрольных точек следует подсвечивать фонариком или переноской.
Совмещаем две метки: первая — на шкиве ремня привода генератора со специальным выступом на корпусе крышки, вторая на верхней звездочке механизма газораспределения силового агрегата ВАЗ 2107 с системой питания инжектор.

При таком взаимном расположении деталей поршень четвертого цилиндра находиться в мертвой точке вверху. Теперь можно приступать к выполнению сервисных работ на системах двигателя, в частности, ГРМ и некоторых других.

Выполнение технического обслуживания силового агрегата

Автомобиля ВАЗ 2107 с инжекторным двигателем выпускаются до сих пор на предприятиях в нашей стране. Они отличаются высокой надежностью и экономичностью при доступной цене, этим собственно и определяется их высокая популярность у потребителя.

Замена цепи ГРМ

  1. Снимаем патрубок дроссельной заслонки, патрубок вакуумного усилителя тормозов и отвода картерных газов, тросик дросселя. Головка на 10 и крестовая отвертка для хомутов.
  2. Снимаем радиатор отсоединив от него два патрубка и вывернув два болта расположенных в верхнем правом и левом углу. Головка на 10. Радиатор снизу вставляется в пазы, в которых установлены резиновые прокладки, не потеряйте их.
  3. Снимаем клапанную крышку, открутив восемь гаек на 10.

    Крепление клапанной крышки.

  4. Ослабляем гайку натяжного элемента генератора и сдвигаем его к блоку цилиндров. Снимаем клиновой ремень генератора. Ключ на 17.

    Натяжение ремня генератора.

Выставляем верхнею мертвую точку (ВМТ)

  1. Проворачиваем коленвал по часовой стрелке до совпадения меток на шкиве и маркером на передней крышки цепи ГРМ. Ключ или головка на 38.

    Метка шкива коленвала.

  2. На звездочки и маркере на корпусе подшипников распредвала так же должны совпасть метки.

    Метки распределительного вала.

Снимаем старую цепь ГРМ

Стопорим коленвал, затянув ручной тормоз, подложив под колеса упоры и включив пятую передачу, откручиваем гайку шкива. Головка на 38.

Открутив две гайки на 10 вынимаем натяжитель цепи ГРМ. Натяжитель цепи ГРМ.

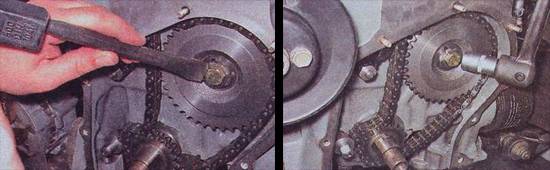

Отгибаем лепесток стопора и откручиваем болт звездочки распредвала. Крепление звездочки распредвала.

Снимаем звездочку вместе с цепью

Обращаем внимание на износ зубьев если вы вдруг решили оставить старые. Если зубья стали острыми звездочка в замену.

Запомните в какое отверстие на звездочке вставляется шпонка на распределительном вале

Был как-то случай, когда товарищи их перепутал и хорошо, что перед тем как заводить он вручную провернул коленвал, естественно клапана уперлись в цилиндры после чего снова пришлось все разобрать.

Открутив три гайки и семь болтов, три из которых со стороны поддона, снимаем переднею крышку цепи ГРМ, можно сразу поменять сальник коленвала. Головка на 10. На поддоне ослабляем соседние болты для того что бы он немного просел вниз и при установке крышки обратно нам не мешала прокладка. Крепление передней крышки ГРМ.

Метка на звездочке коленвала должна совпадать с меткой на блоке. Метка звездочки коленвала.

Откручиваем болт крепления средней шестерни и башмака натяжителя.

Выкручиваем ограничительный палец и снимаем все звездочки и старую цепь ГРМ. Ключ на 17.

В суете забыли сфотографировать место крепления успокоителя, но вы его без труда найдете справа на головке блока цилиндров, крепится двумя болтами на 10.

Установка новой цепи ГРМ

  1. Новую цепь ГРМ обязательно смазываем моторным маслом.
  2. Надеваем ее на звездочку коленчатого вала и среднею звездочку, устанавливаем их на место, затянуть и законтрить обязательно.
  3. Устанавливаем на место ограничительный палец, башмак натяжителя и успокоитель. Все протягиваем.
  4. Проверяем метку коленвала.
  5. Надеваем цепь на звездочку распредвала, а ее соответственно не распредвал. Обязательно должна быть нисходящая ветвь цепи натянута и метки все совпадать. Если при установке метка на распредвале не совпадает просто передвиньте цепь на нужное число звеньев на звездочки, предварительно сняв ее.
  6. Затягиваем болт распредвала, контрим, отгибаем лепесток на шайбе.

Натяжка цепи ГРМ

  1. Устанавливаем на место новый натяжитель, в продаже имеются автоматические я рекомендую использовать их. Прокладку лучше смазать герметиком, затягиваем две гайки на 10.
  2. Вынимаем чеку для автоматического или откручиваем колпачковую гайку на 13 для обычного полуавтоматического, вы услышите характерный щелчок, это значит, что натяжитель сработал. Цепь окажется натянутой. Натяжитель цепи ГРМ.
  3. Если вы используете старый натяжитель, то пред установкой его необходимо взвести. Откручиваем колпачковую гайку на несколько оборотов пока плунжер не станет свободно перемещаться. Утапливаем его до упора в корпус натяжителя и затягиваем гайку. Придется наловчится поскольку пружина достаточно мощная.
  4. В случае полуавтоматического натяжителя немного проворачиваем коленвал по часовой стрелки и затягиваем гайку на 13.

Обязательно проворачиваем коленвал два оборота и проверяем совпадение всех меток. Устанавливаем все детали в порядке обратном снятию, заливаем антифриз. Заводим двигатель и радуемся. Все довольно просто, заменить цепь ГРМ на данном автомобиле своими руками вполне реально, единственное условие — это наличие смотровой ямы.

Как понять, что распредвал нужно менять?

Определить неисправность распределительного вала, не открывая капот, можно по двум признакам:

  • стук;
  • снижение давления масла в двигателе.

Основная причина нарушений в работе распредвала – это появление зазоров. Они появляются между опорными шейками вала и подшипниками постели, на которые опирается распределительный вал. Щели образуются за счёт того, что части распредвала стираются. Зазоры приводят к тому, что вал становится подвижен в вертикальной или горизонтальной оси. Если люфт вала составляет 1 мм, то это сказывается на работе двигателя.Причины появления зазоров:

  • не была произведена своевременная замена распредвала;
  • не меняют масло в положенный срок;
  • использование некачественного масла;
  • водитель ездит на низких оборотах, таким образом, в ГРМ поступает мало масла и детали быстрее изнашиваются.

Износ рокера в виде задира Кольцевые задиры на коренной шейке рапредвала Стержень клапана оставил кольцевой след

Распределительный вал также нужно менять, если в нём забились масляные каналы. Прежде чем менять деталь, посмотрите, есть ли люфт, перелом, деформации или задиры вала.

Порядок работ по натяжению или замене цепи ГРМ

В процессе эксплуатации автомобиля работающая под большими напряжениями цепь ГРМ постепенно вытягивается. Из-за этого может меняться шаг цепи и на холостом ходу двигатель начинает неустойчиво работать. Появляются плавающие обороты. Возможен даже перескок цепи на несколько звеньев и тогда ДВС начнет глохнуть. Чтобы этого не допустить, специалисты рекомендуют периодически регулировать натяжение цепи. Если же водитель услышал, что гремит цепь ВАЗ 2107 — это верный признак того, что на ВАЗ 2107 натяжение цепи просто необходимо.

Как натягивать цепь на ВАЗ 2107 — это можно сделать несколькими способами. Автолюбители выбирают любой из них, исходя из опыта и времени, имеющегося для работы.

Для начала автомобиль необходимо установить на ровном месте и зафиксировать колеса колодками, чтобы он не двигался с места, а также установить рукоятку КПП в положение «нейтрально». Перед началом работы надо приготовить инструмент — ключ на «13» и «36», головки на «8» и «10», плоскогубцы и отвертку. Для обеспечения доступа к цепи требуется снять крышку привода, открутив болты, ее удерживающие.

Подтягиваем цепь ГРМ на ВАЗ 2107:

— немного ослабить натяжитель цепи, находящийся рядом с помпой;

— с помощью специального ключа или головки на «36» провернуть коленвал на два оборота;

— затянуть натяжитель до отказа;

— запустив двигатель, проверить натяжение цепи;

— закрыть крышку привода, хорошо затянув все болты и гайки.

Если проделанная работа результатов не принесла и в районе привода раздается посторонний шум, есть еще один способ, как натянуть цепь ГРМ:

— для этого требуется, кроме крышки привода, снять клапанную крышку с ГБЦ при этом освобождается звездочка распредвала и натяжение цепи можно проверить вручную

— незначительно ослабить натяжитель

— провернуть коленвал на два оборота и затянуть натяжитель полностью

— проверить натяжение цепи вручную, провисаний ни в каких местах быть не должно, цепь должна быть упругой

— установить клапанную крышку и боковую крышку привода

Специалисты знают, что при регулировке натяжения цепи необходимо терпение. Дело в том, что с первого раза нужного результата можно не достичь, мало того, эту процедуру можно проделать несколько раз, пока исчезнет характерный звон в районе привода ГРМ.

Кроме того, необходимо помнить о том, что требуется производить подобные регулировки и после любых ремонтных работ, во время которых производились манипуляции с приводом ГРМ вплоть до снятия цепи.

После таких работ требуется обязательная регулировка натяжения цепного привода. Автолюбитель, являющийся владельцем ВАЗ 2107 как натянуть цепь должен представлять хорошо, так как профилактическая проверка ее состояния должна проводиться через каждые 10 тысяч пробега:

— вначале надо стравить давление в натяжителе и открутить гайку;

— как только гайка будет ослаблена башмак натяжителя должен отщелкнуться;

— если этого не произойдет, то требуется постучать по натяжителю, наверняка заел плунжер в нем, башмак должен отщелкнуться;

— с помощью ключа сделать два оборота коленвалом, он сам должен остановиться почувствовав самое большое сопротивление;

— ключом зафиксировав коленвал в этом положении, затянуть колпачковую гайку;

— подключив натяжитель и проверив его фиксацию, поставить крышку на место;

— в заключение, запустить двигатель и проверить работоспособность привода.

Поскольку в стандартной комплектации двигателя на машине требуется постоянный контроль привода ГРМ, то можно купить и установить автоматический натяжитель цепи ВАЗ 2107. Большой плюс от установки АНЦ заключается в том, что он не требует подвода масляной магистрали, упрощается общая схема привода. Этот прибор сам следит за натяжением и по мере вытягивания цепи корректирует усилия башмака.

Если при осмотре элементов привода обнаруживаются механические повреждения — сколы, задиры или трещины, то обязательно требуется замена вышедшей из строя запчасти. И, как следствие, снятие или полная замена цепи.

При снятии цепи необходимо помнить о том, что перед началом всех работ звездочки распредвала и коленвала должны быть выставлены по имеющимся меткам на корпусе подшипников и блоке цилиндров. Если есть необходимость в снятии самих звездочек, то штоки валов ни в коем случае нельзя проворачивать, для этого заранее надо нанести метки на них.

Полезные замечания

Если у вас «семёрка» с карбюратором, то после замены цепи ГРМ требуется выполнить регулировку зажигания, ведь звёздочка привода прерывателя-распределителя зажигания (в просторечии трамблёра) тоже снималась со своего посадочного места. Инжекторные модели такой регулировки не требуют.

Карбюратор в автомобилях ВАЗ 2106-2107 отличается стабильной работой и редко выходит из строя. Тем не менее ремонт может понадобиться даже этому узлу. Подробности проведения процедуры изложены здесь: https://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html

На советские и ранние российские автомобили классического семейства традиционно ставили двухрядные цепи ГРМ. Это давало повышенную надёжность за счёт того, чтоб обрыв одного звена не провоцировал мгновенное столкновение поршня с клапаном в открытом положении. Недостатком был повышенный вес. В целях экономии и облегчения конструкции цепь стали делать однорядной. Ресурс двойной цепи доходит до 100 — 120 тысяч километров, в то время как однорядной — в два раза меньше. Некоторые автовладельцы возвращают в свои силовые агрегаты двухрядную цепь. Правда, для этого придётся заменить также все шестерни, входящие в зацепление с цепью. Сегодня комплект таких деталей найти достаточно сложно, поэтому готовьтесь к поисковой работе, если хотите повысить надёжность механизма ГРМ.


Двухрядная цепь ГРМ имеет гораздо больший ресурс, однако подобрать комплект деталей для её установки гораздо сложнее

Цепь ГРМ — передаточный механизм, за состоянием которого владелец машины должен следить особенно тщательно. Опытные водители недаром советуют слушать свой автомобиль. Посторонний шум с позвякивающими нотами — верный признак того, что пора вскрыть по меньшей мере крышку головки блока цилиндров, прокрутить коленвал и обследовать цепь хотя бы внешне. При тревожных признаках цепь нужно будет достать и заменить. Уверенность, аккуратность и данная инструкция помогут вам сэкономить немалую сумму денег, ведь замена цепи или ремня на «классике» стоит по стране около 2000 рублей.

Замена цепи

Если пробег вашего ВАЗ 2107 достаточно большой – то цепь наверняка уже вытянулась естественным образом, и увеличился шаг между звеньями. В такой ситуации ее замена просто необходима, и сделать это можно своими руками.

Приготовьте заранее отвертки и гаечные ключи (для коленвала нужен специальный ключ).

Для упрощения рабочего процесса рекомендуем снять решетку радиатора ВАЗ 2107, сам радиатор (слив перед этим жидкость) и крышку клапана головки блока. Теперь поверните ключом по часовой стрелке шкиф коленвала, пока метка на шестерне распределительного вала не совпадет с ее отливом на корпусе подшипника и крышке вала.

Немного ослабив крепление генератора, снимите клиновой ремень, шкив водяной помпы и натяжитель цепи распредвала

Обратите внимание, что теперь необходимо обязательно включить четвертую передачу, а также поставить машину на ручник. Затем слегка открутите крепление звездочки, предварительно отогнув его шайбу

Скрутите гайку башмака натяжителя. Снимите его, если нужна его замена. Отогните стопорную шайбу болта верхней звездочки, открутите ее, выньте шестерню вместе с цепочкой, предварительно убрав ограничительный болт.

Теперь до конца отвинтите болт шестерни распредвала, приподнимите цепь, выньте звездочку

До конца опустив цепочку, осторожно снимите ее с зубцов

После этого проверьте еще раз, совпадает ли метка шестерни коленчатого вала с нужной отметкой.

В противном случае, проверните коленвал, пока они не совместятся.

Как выставить метки грм на ваз 2107 инжектор

Нашлось по вашему запросу как выставить метки грм на ваз 2107 инжектор — смотрите тут. Здесь вы найдете видео по ремонту авто, отзывы и фотографии.

Категория: Ремонтировать своими руками

Смех в теме: На работе переругались все женщины. Чтобы восстановить порядок, вызвали начальника цеха, но женщины всё равно кричат, перебивая друг друга.- Тихо! — потеряв терпение, крикнул начальник. — Пусть говорит та, которая всех старше!И тут наступила тишина…

Опубликовал Админ: по просьбе Франца

Отзывы владельца авто: 7 Лет без проблем. только TO. можно уже и поменять, но не знаю, что хочу, a эта попалась удачная, БЕЗОТКАЗНАЯ!!

ЦЕПНОЙ ПРИВОД ВАЗ 2107

Цепной привод на автомобилях ВАЗ предназначен для передачи движения от коленчатого вала на распределительный вал. Вращающийся распредвал кулачками открывает и закрывает клапана, посредством которых происходит наполнение цилиндров топливной смесью, и в них происходит рабочий цикл. Неисправности в системе газораспределения приводят к сбоям в работе или к полной остановке ДВС. Поэтому цепную передачу необходимо поддерживать в исправном состоянии и при необходимости проводить регулировку.

УСТРОЙСТВО

Устройство ГРМ ВАЗ 2107 довольно простое, в механизме нет ничего лишнего. В газораспределительном механизме двигателей ВАЗ-классика с цепным приводом присутствуют следующие детали:

  • Впускные и выпускные клапана на головке блока цилиндров;
  • Рокера;
  • Распределительный вал;
  • Шестерня (звездочка) промежуточного вала;
  • Промежуточный вал;
  • Металлическая шестерня (звездочка) распределительно вала;
  • Цепь ГРМ;
  • Натяжитель;
  • Успокоитель;
  • «Башмак» натяжителя (нижний успокоитель);
  • Шестерня коленчатого вала.

Коленчатый и распределительный вал устанавливаются относительно друг друга в определенном положении. Для точной установки на шкиве коленвала и звездочке распредвала есть специальные метки. Неправильная установка в лучшем случае ведет к неустойчивой работе ДВС, в худшем варианте гнутся клапана в ГБЦ, и серьезный ремонт уже неизбежен.

НАТЯЖИТЕЛЬ

Натяжитель цепи играет очень важную роль в газораспределительном механизме – он поддерживает цепь в натянутом состоянии. На классических моделях ВАЗ всего существует три вида натяжителей:

  • Стандартный механический;
  • Автоматический;
  • Гидронатяжитель.

Гидронатяжитель штатно устанавливается на авто Шевроле-Нива и Нива ВАЗ 21214. Но чтобы его поставить на ВАЗ 2107, необходимо переделать ГРМ под «гидравлику», тем более, такое устройство довольно капризное на «Классике».

Стандартный натяжитель состоит из элементов:

  • Цилиндрического корпуса;
  • Двух пружин;
  • Плунжера;
  • Стержня;
  • Сухаря;
  • Колпачковой фиксирующей гайки.

Стандартные натяжители могут быть различных производителей, цена деталей находится в пределах от 250 до 450 рублей, самыми дорогими и надежными считаются детали производства АвтоВАЗ и ТЗА. Но вообще надежность этих натяжителей довольно низкая – они часто выходят из строя.

Статья в тему: Датчик дроссельной заслонки на ВАЗ 2110: признаки неисправности

Автоматический натяжитель цепи ВАЗ 2107 устанавливается вместо штатного. Он обладает большей надежностью, так как в его устройстве нет механического плунжерного механизма с зажимом, доставляющего массу хлопот владельцам классических ВАЗов. В автоматическом устройстве цепь натягивается реечным плунжером. Выдвижное устройство для натяжки цепи надежно фиксируется и не сжимается под ударной нагрузкой цепи. Такой тип натяжителей на рынке появился сравнительно недавно, но уже зарекомендовал себя с положительной стороны.

Как Выставить Метки На Ваз 2107 Инжектор

Как дальше карбюраторный двигатель ВАЗ 2107, поэтому на двигателе впрыска газораспределительный механизм в сочетании с приводом остался прежним, иными словами, цепью. Если цепь чрезмерно изношена, есть ряд негативных последствий:

  • Проблема с запуском двигателя.
  • Значительное увеличение расхода топлива.
  • Появление сажи на седлах клапанов.
  • Ненормальная работа двигателя во всех режимах.
  • Неисправность датчика контроля впрыска.

Своевременная профилактическая работа необходима, чтобы избежать таких негативных последствий. Подробнее о том, как установить временные метки на семействе ВАЗ 2107 Lada с инжекторной системой питания, мы узнаем больше.

Фазами газораспределения являются те моменты, когда поршень в двигателе движется вверх и вниз в течение определенного периода времени. В случае неисправности клапанов поршни перемещаются неправильно в течение определенного периода времени, и в результате двигатель на ВАЗ-2107 работает неравномерно.

Если водитель замечает, что мощность автомобиля снижается, расход топлива увеличивается, и при работающем двигателе возникают перебои, тогда необходимо прибегнуть к установке времени для маркировки клапана. Как наклеить маркировку на карбюратор и инжектор ВАЗ 2107, мы узнаем из этого материала, поскольку конструкция механизма синхронизации аналогична.

Процедура включает в себя следующие манипуляции:

  1. ВАЗ 2107 должен быть установлен на твердой поверхности, колеса заблокированы, а ручной тормоз полностью сжат. Рычаг переключения передач должен быть установлен в нейтральное положение.
  2. Крышка снимается с головки цилиндров, предварительно отвинтив нашего клиента, крепежные гайки остаются на «10». Лучше заменить прокладку на последнюю, даже если на старой нет признаков повреждения.
  3. Используйте клавишу «24» для поворота коленчатый вал включен ВАЗ 2107. Это позволяет совмещать метки на подвижных и неподвижных частях механизма. Мы рекомендуем использовать слабое освещение или фонарик для выполнения этих действий. Коленчатый вал вращается без регулировки качества крутящего момента до тех пор, пока отметка на шкиве приводного ремня насоса и генератора не совпадет с долгосрочным риском, присущим агрегату.
  4. Сочетая эти опасности, рейтинг звезд должен со временем совпадать с приливом на распредвале. Если отметка, наконец, снизу, проверните коленвал полным ходом.
  5. Если это не работает для соответствия меток, перейдите к следующим шагам:
  6. Коленчатый вал вращается до тех пор, пока метки не соединятся со звездой и приливами кровати.
  7. С помощью клавиши «13» натяжитель необходимо ослабить. 2.4 Гайки натяжителя откручиваются, затем это устройство снимается.
  8. Винт откручивается, что фиксирует звезду на распределительном валу. Для этого вам нужно будет использовать ключ на «17».
  9. Звездочка снимается, затем ее следует прокручивать, не выполняя качественной регулировки момента, пока отметки на шкиве ремня ГРМ ВАЗ-2107 не совпадут с долговременным риском на блоке. Невозможно открутить болт крепления звездочки, поскольку после снятия натяжителя звездочка распределительного вала вращается.
  10. Цепочка надевается на звезду, если решено ее скрутить и установить на место. Наконец, установлен натяжитель, который должен быть затянут с помощью 5 гаек до «10». Сначала вы можете установить натяжитель, но позже вам нужно будет использовать прерыватель или крепление, чтобы установить звезду на этом участке. В конце затяните гайку до «13».

СЛАБОЙ, чтобы установить время на ноль? Распредвал, силовая цепь и маркировка цепи

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Если ВАЗ-2107 оснащен газораспределительной маркировкой, необходимо выполнить следующие действия:

  • Натяжение цепи ГРМ ВАЗ-2107 осуществляется.
  • Регулировка клапанов, а точнее, термического зазора между кулачком распределительного вала и кулисой.
  • Настройка набора программ учета зажигания.

Процесс регулировки клапанов на ВАЗ-2107 выглядит следующим образом: клапаны 6 и 8 сначала регулируются, отчет должен храниться радиатором. Когда они отрегулированы, вам нужно начать регулировать 4 и 7 клапанов, затем 1 и 3 клапана, а затем 2 и 5 клапанов в конце.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
