Замена датчика холостого хода на ВАЗ-2114 инжектор: видео о РХХ

Неисправности РХХ

Машина постоянно глохнет на холостых оборотах
После перевода коробки в нейтральное положение двигаетль глохнет.
При холодном пуске двигателя, обороты сразу стабилизируются на рабочем положении, без прогрева двигателя.
На нейтралке обороты самопроизвольно поднимаются и убавляются

Есть вариант перепутать поломку ДРР с поломкой датчика положения дросельной заслонки.(О симптомах поломки читайте тут) . При отказе этого датчика БК сигнализирует о его поломке,в отличии от РХХ.

Чтобы точно убедиться в неисправности ДХХ, необходимо его прозвонить мультиметром.

Напряжение должно быть 12В, а сопротивление примерно 53 Ом.

Как это делать, более подробно смотрите в видео ниже

Дальше проще, если показания не совпали, датчик под замену. Некоторые даже умудряются чинить их, об в видео ниже.

Фото-отчет по замене РХХ своими руками

Датчик холостого хода ̶ это немаловажная деталь современного двигателя, и он важен для стабильной работы мотора и экономии топлива. Итак, приступим.

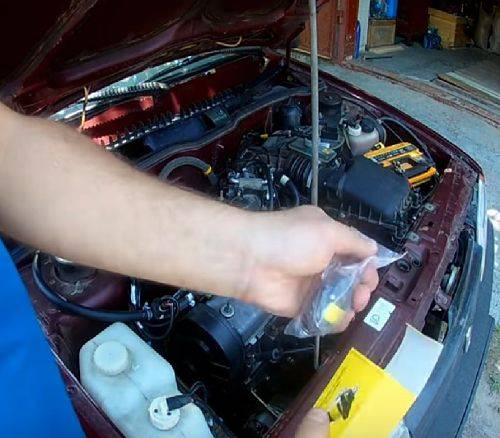

Самое первое, что нужно сделать – это отсоединить аккумуляторную батарею, т. е. обесточить автомобиль.

Это намного проще сделать, если приобрести для машины быстросъемные аккумуляторные клеммы. Они не раз пригодятся вам, особенно зимой. Отсоединив аккумуляторную батарею, находим сам регулятор ХХ, который мы будем менять. Находится он на моторе, со стороны салона, под дроссельной заслонкой.

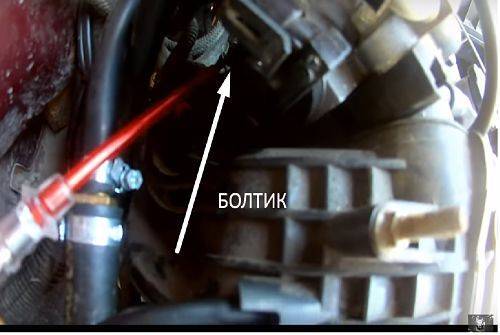

Когда отсоединили фишку от датчика (фото 3), открутите два болтика, которые находятся по бокам датчика.

Удобнее «подлезать» к болтикам тоненькой отверткой, и желательно магнитной, так как болтик может упасть под двигатель или на землю.

Лучше подложить вниз емкость. Тогда не придется отвлекаться на поиски «потеряшки». И еще, окрутив и вытянув первый болтик, не спешите со вторым. Лучше чередовать действия, открутил немного – вытянул датчик немного, и так до конца. Тогда вероятность выпадения болтика сводится на нет. Открутив регулятор, вытягиваем его «на белый свет».

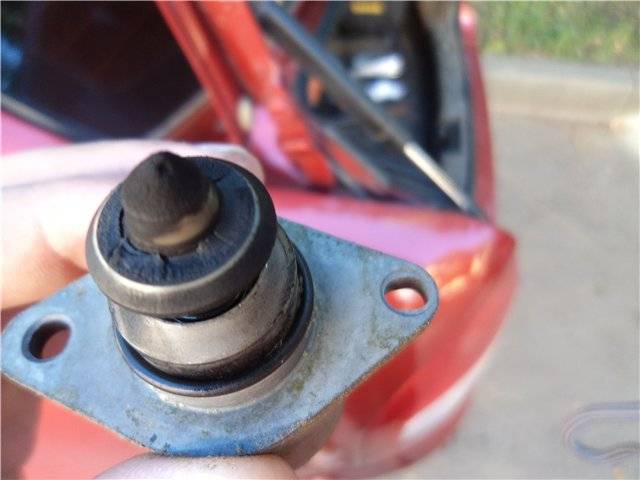

По сравнению с новым датчиком холостого хода, на старом есть нагар, люфты, и т. д. Если нет возможности приобрести новый датчик холостого хода, восстановите старый. Но лучше приобрести новый датчик холостого хода у проверенного производителя. Это гарантирует автовладельцу, что он работоспособный и качественный.

Новый датчик, по сравнению со старым «производит впечатление». На нем нет люфтов, он чистый, блестящий, он намного лучше, чем восстановленный старый. Установка нового датчика холостого хода происходит в обратном порядке от того, как снимали старый. Один совет! Чтобы новый датчик установить правильной стороной, перед тем, как его устанавливать и прикручивать, наденьте на него «фишку». Тогда при попытке установки датчика холостого хода не той стороной провод «фишки» не даст это сделать.

Первым закручиваем верхний болтик, так как попасть нижним труднее. Чтобы облегчить попадание нижнего болтика на резьбу, рекомендуется перед установкой датчика в нижнее отверстие крепления вставить болтик, и с ним же вставлять устройство на место. Если нижний болтик не вставить в отверстие предварительно, а верхний болтик затянуть, то потом не поможет даже намагниченная отвертка, попасть нижним болтиком на резьбу будет невозможно.

Итак, новый датчик холостого хода установлен на место. При установке замечаем, плотно ли он вошел. Так как датчик расположен крайне неудобно, «повозится» иногда приходится довольно долго, особенно, если заменой человек занимается первый раз. Иногда болтик «не идет», особенно у неопытных автолюбителей. Ничего страшного в этом нет, придется потратить больше времени и снять дроссельную заслонку. Там нет ничего сложного, она крепится на двух болтах.

Следующим этапом будет присоединение клемм аккумулятора, за которым последует проверочный запуск двигателя. Без этого мы не поймем, была ли результативна замена датчика холостого хода и насколько стабильно работает двигатель на холостых оборотах.

Ещё кое-что полезное для Вас:

Основные признаки неисправности датчика холостого хода на ВАЗ-2110
Подергивается машина при разгоне и движении автомобиля. Что делать?
Почему машина не тянет и что нужно проверять в этом случае?

Когда мотор завелся, анализируем его работу на «холодную» и после прогрева. Если обороты стабильны и находятся в нужных параметрах, наша работа дала положительный результат. Мы самостоятельно удачно сделали ту работу, за которую на станции технического обслуживания с нас взяли бы немалые деньги.

Печать

Первый способ

Обзаведитесь тестером, если ранее у вас его не было.
Отключите ДХХ от колодки с проводами.
Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
На включенном зажигании тестер должен показывать минимум 12 Вт.
Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
Если есть возможность, попробуйте отремонтировать РХХ;
При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

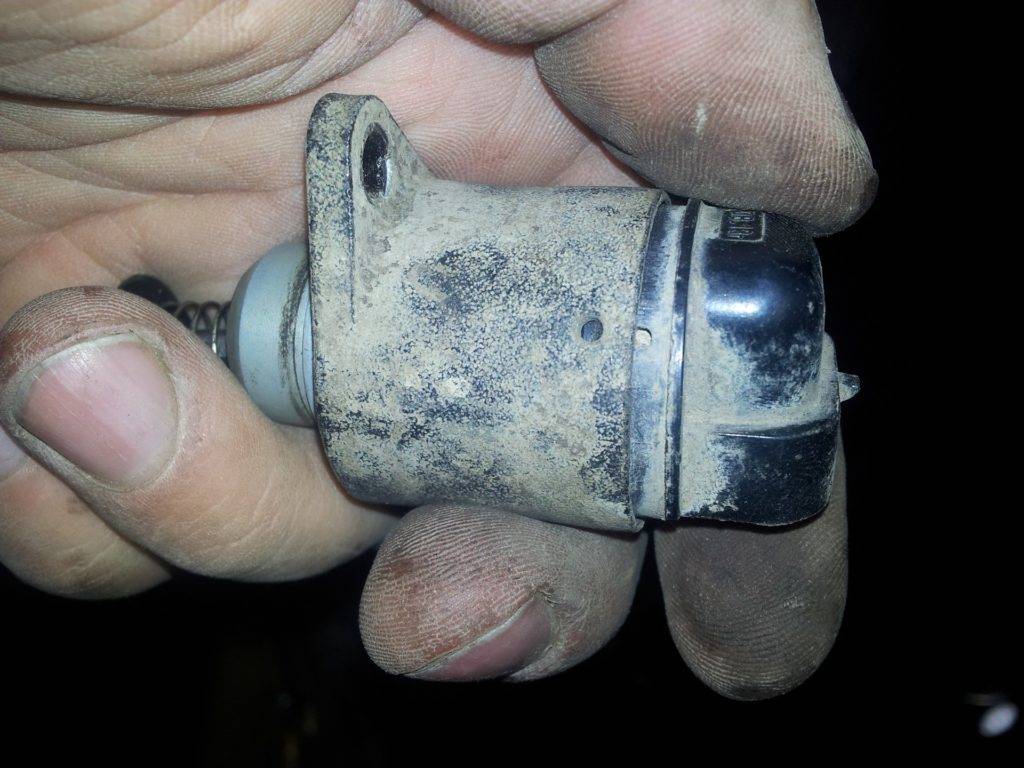

Неисправный датчик

Замена

Для работы вам потребуется:

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

Попробуйте промыть старый датчик.
Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
Далее очистителем обильно обрабатывается шток, игла и пружина.
Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
Повторно промойте устройство, а затем верните его на место.
Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта; Извлеките три шпильки, фиксирующие корпус датчика; Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты; После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком; При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика. Так через клапан не будет подсасываться воздух

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

Загрузка …

Как проверить датчик холостого хода самостоятельно

Проверить самостоятельно датчик холостого хода довольно просто, и основной проблемой является его предварительный демонтаж. Первым делом следует определить, где находится датчик холостого хода. Чаще всего ориентиром при его поиске должен служить датчик положения дроссельной заслонки. Если обнаружить при осмотре двигателя регулятор холостого хода не получилось, следует обратиться к технической документации по конкретной модели автомобиля.

Когда датчик холостого хода будет снят с двигателя, можно приступать к его диагностике:

Подсоедините к датчику провода;
Положите на иглу регулятора палец;
Попросите помощника включить зажигание двигателя;
Если при старте мотора (в момент поступления на датчик напряжения) вы почувствовали, что конусная игла регулятора сдвинулась, значит, датчик исправен. Когда никаких толчков зафиксировано не было, это говорит о выходе датчика из строя.

Еще одним способом проверки датчика холостого хода является диагностика сопротивления дроссельного узла. Необходимо проверить сопротивление обмоток при помощи мультиметра. Если результат находится в диапазоне от 50 до 55 Ом, то датчик исправен.

Обратите внимание: Часто водители после проверок, приведенных выше, делают вывод, что датчик холостого хода неисправен, но это не всегда так. Нужно проверить не только сам регулятор, но и цепь подачи на него управляющих сигналов (питающую датчик)

Убедитесь, что на клеммах соединительной колодки при старте зажигания напряжение находится на уровне в 12 Вольт. Если оно меньше, вероятнее всего проблема связана с разряженным аккумулятором. Когда напряжение полностью отсутствует, виновен в этом управляющий блок или проводка.

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

Автомобиль часто глохнет при работе на холостых оборотах;
Возникает такое явление как плавающие обороты;
Отсутствуют при запуске холодного двигателя повышенные обороты;
Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Код ошибки

Что означает

Низкие обороты холостого хода

Повышенные обороты холостого хода

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

Обзаведитесь тестером, если ранее у вас его не было.
Отключите ДХХ от колодки с проводами.
Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
На включенном зажигании тестер должен показывать минимум 12 Вт.
Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
Если есть возможность, попробуйте отремонтировать РХХ;
При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
Палец позволит вам ощутить небольшой толчок при включении зажигания.
Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

Сегодня особым спросом для ВАЗ 2114 пользуются два типа устройства от разных производителей — ОМЕГА и КЗТА.

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Стоимость РХХ составляет в районе 300-400 рублей, в зависимости от региона и конкретного магазина. Будьте внимательны, поскольку сейчас на рынке присутствует внушительное количество подделок.

Проверка РХХ

Проверка регулятора осуществляется в два этапа – визуальный
и с помощью мультиметра. Подробнее разберем каждый из этапов.

Визуальный

Необходимо смотреть визуальное состояние датчика на наличие
повреждений, целостность корпуса, отсутствие щелей между разъемом и металлической
частью.

Так же проверяется состояние заклепок. Их отсутствие
свидетельствует о наличии неучтенного подсоса воздуха.

Проверить состояние уплотнительного кольца, оно должно быть
без зазубрин, повреждений и плотно прилегать к РХХ, в противном случае кольцо
необходимо заменить.

Проверить червячный механизм на загрязнения, на нем не должно
быть следов нагара, пружинка должна быть целая.

При загрязнении в червячном механизме необходимо промыть РХХ
очистителем карбюратора.

Мультиметром

Проверка мультиметром осуществляется замером сопротивления
между контактами. Это позволит определить целостность обмотки моторчика и
установить его пригодность к дальнейшей эксплуатации.

Для проверки необходимо на мультиметре выставить переключатель в режим измерения сопротивления на 200 Ом.

Подключаем щупы к центральным выводам РХХ. Сопротивление на экране мультиметра должно быть 50 Ом. Если мультиметр показывает 1, то вероятнее всего РХХ неисправен вследствие обрыва внутренней обмотки.

Замена РХХ своими руками (фото-отчёт)

Для проведения замены датчика холостого хода на ВАЗ-2114, необходимо обладать базовыми навыками авторемонта. Мероприятие проводится по следующему алгоритму действий:

Зафиксируйте автомобиль ручным тормозом, предварительно поставив его на ровной площадке. Затем откройте крышку капота.
Обязательно отключите аккумулятор.
Снимите защитный чехол двигателя, представленный кожухом. Расположение блока дроссельной заслонки Снимаем защитный кожух двигателя Дроссельная заслонка с РХХ с снятой крышкой двигателя
Ослабьте хомут резиновой трубки, подключённой к патрубку воздухофильтра, и демонтируйте её.
Далее таким же образом отсоедините и сам патрубок воздушного фильтра, после отодвинув его в сторону.
Отсоединяем патрубки воздухофильтра
Ослабьте крепёжный винт троса педали газа, идущего к дроссельной заслонке. А затем ненужной тряпочкой очистите всю область дроссельного узла от грязи.
Демонтируем трос газа на БДЗ
Предварительно смазав WD-40 все крепления датчика холостого хода и дроссельного узла, открутите их.
Отворачиваем винты крепления регулятора к дроссельному узлу
Отключите разъём датчика, путём снятия такового с его клемм.
Отсоединяем разъём регулятора холостого хода
Извлеките датчик из посадочного места и почистите весь дроссельный узел (его каналы) очистителем для карбюраторов или инжекторов.
Извлекаем датчик холостого хода из посадочного места
Установите новый датчик холостого хода. Последним шагом соберите всю конструкцию в обратном порядке, надёжно закручивая все крепления. Замена завершена.

Советы по замене

В заключении, не лишним будет ознакомиться с некоторыми рекомендациями от профессиональных авторемонтников, которые следует соблюдать в процессе замене:

Перед началом проведения всех манипуляций в обязательном порядке отключите аккумулятор.
Не экономьте время на смазывании креплений, иначе есть большой риск «слизать» их грани.
Все места соединений узлов тщательно очищайте от грязи.
Не деформируйте резиновые детали, снимаемые при ремонте. Это может вызвать нестабильную работу мотора.
Собирая всю конструкцию, затягивайте крепления достаточно сильно, но без фанатизма.

Диагностика неисправности: симптомы необходимой замены и проверка датчика

Вблизи

Последняя дозирует необходимое количество воздуха для нормального функционирования мотора на холостых оборотах, то есть тогда, когда основная дроссельная заслонка инжектора закрыта.

Работает датчик предельно просто: в моменты необходимости контроллер поднимает обороты на холостом ходу путём приоткрывания впускного отверстия поднятием запорной иглы. Также в механизме датчика имеется шаговый мотор, отвечающий за движение иглы.

Благодаря использованию такого элемента в топливной системе, автомобиль не глохнет на непрогретом двигателе и способен ехать сразу после «пробуждения».

Фото-отчет по замене РХХ своими руками

Самое первое, что нужно сделать – это отсоединить аккумуляторную батарею, т. е. обесточить автомобиль.

Это намного проще сделать, если приобрести для машины быстросъемные аккумуляторные клеммы. Они не раз пригодятся вам, особенно зимой.
Отсоединив аккумуляторную батарею, находим сам регулятор ХХ, который мы будем менять. Находится он на моторе, со стороны салона, под дроссельной заслонкой.

Когда отсоединили фишку от датчика (фото 3), открутите два болтика, которые находятся по бокам датчика.

Лучше подложить вниз емкость. Тогда не придется отвлекаться на поиски «потеряшки». И еще, окрутив и вытянув первый болтик, не спешите со вторым. Лучше чередовать действия, открутил немного – вытянул датчик немного, и так до конца. Тогда вероятность выпадения болтика сводится на нет.
Открутив регулятор, вытягиваем его «на белый свет».

По сравнению с новым датчиком холостого хода, на старом есть нагар, люфты, и т. д. Если нет возможности приобрести новый датчик холостого хода, восстановите старый.
Но лучше приобрести новый датчик холостого хода у проверенного производителя. Это гарантирует автовладельцу, что он работоспособный и качественный.

Новый датчик, по сравнению со старым «производит впечатление». На нем нет люфтов, он чистый, блестящий, он намного лучше, чем восстановленный старый.
Установка нового датчика холостого хода происходит в обратном порядке от того, как снимали старый. Один совет! Чтобы новый датчик установить правильной стороной, перед тем, как его устанавливать и прикручивать, наденьте на него «фишку». Тогда при попытке установки датчика холостого хода не той стороной провод «фишки» не даст это сделать.

Первым закручиваем верхний болтик, так как попасть нижним труднее. Чтобы облегчить попадание нижнего болтика на резьбу, рекомендуется перед установкой датчика в нижнее отверстие крепления вставить болтик, и с ним же вставлять устройство на место.
Если нижний болтик не вставить в отверстие предварительно, а верхний болтик затянуть, то потом не поможет даже намагниченная отвертка, попасть нижним болтиком на резьбу будет невозможно.

Итак, новый датчик холостого хода установлен на место. При установке замечаем, плотно ли он вошел. Так как датчик расположен крайне неудобно, «повозится» иногда приходится довольно долго, особенно, если заменой человек занимается первый раз.
Иногда болтик «не идет», особенно у неопытных автолюбителей. Ничего страшного в этом нет, придется потратить больше времени и снять дроссельную заслонку. Там нет ничего сложного, она крепится на двух болтах.

Ещё кое-что полезное для Вас:

Основные признаки неисправности датчика холостого хода на ВАЗ-2110
Подергивается машина при разгоне и движении автомобиля. Что делать?
Почему машина не тянет и что нужно проверять в этом случае?

Печать

Меняем датчик холостого хода на ВАЗ-2114: тестирование нового РХХ и видео замены

Неисправности РХХ

Фото-отчет по замене РХХ своими руками

Первый способ
