Замена датчика температуры охлаждающей жидкости на ВАЗ-2112: цена, артикул

Причины возникновения

Горит сигнализатор давления масла на прогретом двигателе

Если речь идет о давлении масла, то естественно проблема в двигателе, а именно в некоторых узлах и деталях. Для определения причин необходимо знать устройство и работу силового агрегата, поскольку без этого невозможно будет устранить неисправности. Итак, рассмотрим, из-за каких же причин на панели приборов может появиться такой сигнализатор:

  • Неисправность в датчике и проводке.
  • Упал уровень масла ниже нормы (см. «как проверить уровень масла«).
  • Сигнал к замене масла.
  • Вышел из строя масляный насос.
  • Неисправность скрыта в головке блока или непосредственно самом блоке цилиндров.

Когда все причины рассмотрены необходимо перейти к последовательному определению проблемы, и вариантах ее устранения.

Методы решения

Для того чтобы устранить неисправность двигателя потребуется набор инструментария, а также познания в строении автомобильного двигателя. Итак, рассмотрим, как же устранить возникшую проблему.

Датчик и проводка

Прежде чем начинать паниковать, необходимо обратиться к самому безобидному варианту решения – датчик. Выход его из строя замыкает контакты, поэтому лампа на панели приборов может гореть постоянно. Для решения проблемы необходимо демонтировать сам датчик и проверить его, при необходимости произвести замену.

Демонтаж разъема проводов датчика давления масла

Если замена датчика ничего не дала, то следует проверить проводку на изоляцию и проводимость. Может быть, где-то оборвался провод, и это послужило проблемой. При помощи мультиметра, стоит произвести диагностику проводки, что займет несколько минут. Если разрыв обнаружен, чтобы не впадать в крайности, необходимо очистить место разрыва и спаять проводки, затем провести изоляцию от воздействия внешних факторов. Это можно сделать при помощи обжимной трубки или изоленты.

Недостаточный уровень масла

Недостаточный уровень масла в силовом агрегате может также послужить причиной появления индикатора. Связано это с тем, что при малом количестве смазочной жидкости, давления в самом двигателе тоже падает, а поэтому датчик передает сигнал на ЭБУ, что сжатия не достаточно. Для устранения неисправности необходимо долить масло в мотор до того, чтобы уровень стал между отметками максимум и минимум.

Щуп, который показывает сколько масла в двигателе

Замена масла

Еще одной причиной, почему начинает гореть сигнализатор давления масла на приборной панели становится выработка смазочной жидкости. Так, потеря физико-химических и технических качеств может сказаться на том, что давление упадет до минимума и приведет к сигналу. Способом решения проблемы становится элементарная замена смазочной жидкости, а соответственно и фильтра, который, скорее всего, тоже не в лучшем состоянии.

Откручена заливная горловина масла для заливки жидкости

Масляный насос

Более сложными причинами и решениями появления индикатора давления масла становится выход из строя масляного насоса .

Неисправность насоса делает циркуляцию масла по системе невозможной, а поэтому создать нужное давление не представляется возможным. Так, его замена потребует разборки и ремонта половины силового агрегата, а поэтому, как показывает практика, автолюбители проводят капитальный ремонт ДВС.

Схема демонтажа масляного насоса

Головка блока и силовой агрегат

Последней причиной, которая может катастрофически повлиять на потерю давления в главном силовом агрегате, остается неисправность этого узла. Так, небольшие щели в прокладках и регулярная потеря масла снижает давление, что в свою очередь приводит к тому, что повышается износ всего узла. Еще одной причиной падения давления в моторе и срабатывание индикатора может послужить выработка и износ шатунно-поршневой группы, коленчатого и распределительного валов, а также сальников.

Источник

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Указатель температуры охлаждающей жидкости 14.3807 электромагнитный, логометрического типа. Предназначен для контроля температуры охлаждающей жидкости в двигателе. Оснащен сигнализатором перегрева. На автомобилях УАЗ входит в состав щитка приборов 14.3805 или КП116-3805010. Работает совместно с датчиком температуры ТМ100.

Указатель температуры охлаждающей жидкости 14.3807, характеристики.

Указатель температуры охлаждающей жидкости 14.3807 представляет собой электромагнитный логометр с неподвижными катушками и подвижным постоянным магнитом связанным со стрелкой. Кроме автомобилей семейства УАЗ-31512, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206, грузовых УАЗ-3303 и УАЗ-39091, указатель температуры охлаждающей жидкости 14.3807 применяется на автомобилях ГАЗ, ЗИЛ, УРАЛ, ЛУАЗ, и автобусах ПАЗ, ЕРАЗ, КАВЗ.

Основные характеристики указателя 14.3807 :

— Диапазон показаний, градусов Цельсия : 40-120 — Цена деления, градусов Цельсия : 20 — Тип измерительного механизма : магнитоэлектрический — Номинальное напряжение, В : 12 — Посадочный диаметр кожуха, мм : 60 — Посадочный диаметр для ламподержателя подсветки и сигнализатора, мм : 11,5 — Конструкция электрического соединения : штекер 6,35 мм — Масса, кг : 0,18

Датчик температуры охлаждающей жидкости ТМ100, характеристики.

Указателя 14.3807 получает показания от датчика температуры ТМ100, который установлен в головке блока цилиндров двигателя. Рабочим элементом датчика является термистор помещенный в металлический корпус.

Основные характеристики датчика температуры ТМ100 :

— Пределы измерения температуры, градусов : 40-120 — Номинальное напряжение, В : 12, 24 — Ток нагрузки, А : 0,1 — Присоединение : винт М3 — Размер под ключ : S19 — Резьба : K3/8 — Вес, г : 45

Схема подключения указателя температуры 14.3807 и датчика температуры ТМ100.

Контрольная лампа расположена на панели приборов УАЗ и работает совместно с датчиком температуры ТМ104 или ТМ111-09, который расположен в верхней части радиатора. Биметаллическая пластина внутри датчика замыкает контакты и контрольная лампа загорается при температуре охлаждающей жидкости в радиаторе в пределах 91-98 градусов.

Во время эксплуатации автомобиля не допускается значительное понижение уровня охлаждающей жидкости в системе охлаждения двигателя и как следствие обнажение трубок в верхнем бачке радиатора, так как от перегрева датчик температуры может выйти из строя.

Перестановка местами датчика ТМ100 указателя температуры охлаждающей жидкости и датчика ТМ104 или ТМ111-09 контрольной лампы аварийного перегрева охлаждающей жидкости не допускается, так как указатель и лампа в таком случае работать не будут.

Схема подключения и работы аварийного датчика температуры ТМ104 или ТМ111-09.
Расположение датчиков температуры ТМ100 и ТМ104 в автомобилях семейства УАЗ-31512.
Расположение датчиков температуры ТМ100 и ТМ111-09 в автомобилях семейства УАЗ-3741.
Проверка исправности указателя температуры 14.3807 и датчика температуры ТМ100.

Указатель температуры охлаждающей жидкости 14.3807 проверяется путем сравнения его показаний с показаниями термометра. Для этого надо вывернуть датчик температуры ТМ100, при необходимости удлинить его провод, соедините датчик отдельным проводом с массой автомобиля и поместите вместе с термометром в середину сосуда с водой нагретой до кипения. Клемму датчика погружать в воду не следует.

Ваз 2110 замена датчика уровня масла проста и элементарна


Датчик (измеритель) уровня масла в двигателе ваз 2110

Замена датчика уровня масла на ваз 2110 не требует слива смазки с двигателя. Он не ремонтируется, неисправность устраняется его заменой. Вы легко сможете заменить его своими руками.

Проверка

Если индикатор в салоне показывает низкий уровень смазки в двигателе:

Проверяем уровень смазки по щупу, доливаем по необходимости, если уровень в порядке, переходим к следующему пункту

Проверяем целостность проводки измерителя уровня смазки, если и тут порядок, идем дальше.

  • Проще и дешевле заменить сам измеритель, поэтому следующий пункт – замена, как описано ниже
  • Если замена не дала результата, тогда замените смазку заодно с фильтром, промыв двигатель и заливая новое масло, допустимой вязкости

Предназначение и местонахождение

  • Измеритель уровня масла на ваз 2110, так же как и на ваз 2111, ваз 2112 располагается в картере двигателя, возле масляного фильтра.
  • Он дублирует показания уровня масла, которые можно увидеть при помощи щупа-измерителя уровня масла.
  • Когда эти показания отклоняются от номинальных (что означает низкий уровень масла в моторе), об этом автоматически сигнализируется через индикатор, расположенный в салоне автомобиля на панели приборов.
  • Принцип срабатывания датчика основывается на размыкании и замыкании контактов геркона, вследствие передвижения магнитного поплавка на штоке датчика.

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

  1. Открыть капот.
  2. Дождаться остывания мотора.
  3. Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
  4. Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

  • вибрация;
  • окисление;
  • подгорание;
  • обрыв, потертости электропроводов;
  • старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

  • вентиляторной установки;
  • бензонасоса;
  • зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Где находится реле вентилятора охлаждения ваз 2110

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

  • Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
  • Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
  • Периодически обследовать составные части охлаждающей системы.
  • Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
  • Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
  • Использовать раствор для устранения ржавчины, накипи.
  • Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
  • Плотность проверять ареометром.
  • Не смешивать охлаждающие жидкости.
  • Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
  • Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

  • непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
  • постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
  • автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

  • исключить случайное переключение;
  • не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений

Почему происходит перегрев мотора

Иногда можно увидеть автотранспорт на обочине дороги с клубами пара, поднимающимися из-под капота. Это перегрев мотора. Закипание жидкости в системе охлаждения авто ВАЗ-2112 может произойти по нижеперечисленным причинам.

Ослабление натяжения ремня газораспределительного механизма (ГРМ)

Ремень ГРМ начинает проскальзывать по шкиву привода насоса. В результате тосол не успевает быстро проходить через радиатор и охлаждаться. Ремень подлежит срочной регулировке натяжения.

Ремень ГРМ:

Разрушение подшипника помпы

Насос начинает клинить. Антифриз перестаёт перетекать по большому контуру через радиатор, температура жидкости быстро достигает критического порога (100 С0) и закипает.

Устройство помпы:

Поломка термостата

Термостат при нагреве жидкости перестаёт открывать клапан большого контура охлаждения и тосол. Оставаясь в рубашке двигателя, он закипает.

Результат кипения тосола:

Утечка антифриза

Низкий уровень антифриза в расширительном бачке и стрелка индикатора датчика температуры ВАЗ-2112 в красной зоне свидетельствует о потере тосола. Тот, кто вовремя нашёл утечку жидкости и поменял прокладки в узлах соединений трубопроводов или повреждённый радиатор, избежит капитального ремонта двигателя.

Поломка датчика температуры охлаждающей жидкости

Вся опасность поломки контроллера нагрева тосола, расположенного в головке блока двигателя, заключается в том, что все вышеперечисленные явления могут произойти, а стрелка индикатора будет оставаться вне красной зоны. Поэтому время от времени стоит поднимать капот и проверять состояние узлов контуров охлаждающей системы (тактильно и визуально).

Датчик ваз 2112:

Указатель температуры ОЖ

ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.


Устройство считывающе температуру ОЖ

То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:

  • Внутри регулятора может нарушиться электрический контакт;
  • Возле троса акселератора расположены провода, которые не редко теряют изоляцию;
  • Датчик выходит из строя, если вентилятор начинает работать при холодном силовом агрегате;
  • Возникают определенные сложности при запуске сильно нагретого двигателя;
  • При поломке датчика возникает повышенный расход топлива.

Статья в тему: Свечи забрызгивает маслом или заливает бензином на ВАЗ 2110

Проверяем ДМРВ на ВАЗ-2110 мультиметром

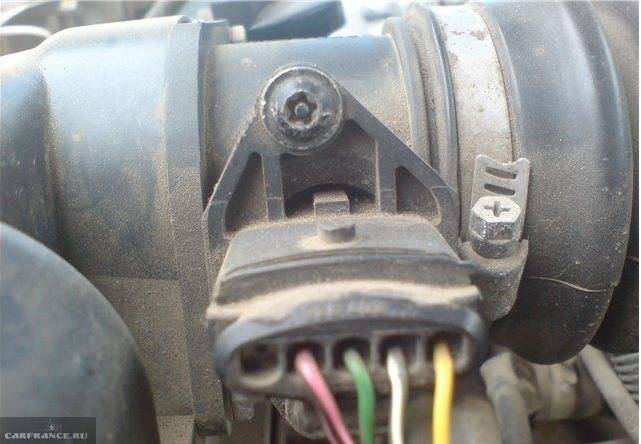

Колодка датчика, первого провода может не быть – это нормально.

Для этого нам нужно разобраться с распиновкой, со схемой подключения датчика. Как видим, колодка имеет всего пять проводов:

  1. + 12 Вольт.
  2. + 5 Вольт.
  3. Общая масса (зелёный провод).
  4. Выходной сигнал температуры воздуха.
  5. Выход сигнала о расходе воздуха (жёлтый провод).

Электрическая схема подключения ДМРВ.

Распиновка может отличаться в разных версиях прошивки и на разных датчиках. С первыми двумя контактами все понятно — берём мультиметр и проверяем наличие напряжения при включённом зажигании. Если сигнал отсутствует, ищем причину либо в обрыве проводов, либо в плохом контакте. Теперь проверяем основной показатель — точность и величину сигнала расхода воздуха. Кстати, это можно проверить и без мультиметра, с помощью бортового компьютера, если он установлен:

  1. Заходим в меню, ищем параметры датчиков.
  2. Находим напряжение Uдмрв.
  3. Номинал для всех вышеперечисленных модификаций — от 0,996 до 1, 01 В.

Платиновая нить со временем устаёт и искажает импульс в сторону увеличения. Изменение даже на одну сотую Вольта — недопустимо. Если же компьютер не установлен, используем мультиметр. Проверяем напряжение между 3 и 5 (минус) контактами, выставив на мультиметре пределы измерения 2 V. Зажигание включаем, двигатель не заводим.

Шкала показывает 1,00 – датчик в отличном состоянии.

На шкале 1,26 – датчик «мертвый».

Таблица проверки

Оцениваем результат по этой таблице:

0,99-1,02 VСостояние ДМРВ отличное, близкое к новому
1,02-1,03 VДатчик в хорошем состоянии
1,04-1,05 VПлатиновая нить изношена, нужно думать о замене датчика
Больше 1,05 VДатчик не работает, необходима срочная замена

Функции и основные неисправности датчика температуры салона

Управление отопительной системой в машинах этой марки осуществляется сигнальным способом. Импульсы идут от электроуправленческого блока. Температура является фактором, затрагивающим каждую систему, контролируемую блоком. Суть его работы состоит в сравнивании показателей на датчике (16-30°С) с реальной интенсивностью тепла, которая им и измеряется.

При выявлении температурной разницы включается мотор. Его функция состоит в изменении потока теплого воздуха с применением заслонок и скорости оборотов вентилятора. Датчик температуры воздуха в салоне представляет собой термистор или полупроводниковый резистор, который имеет тесную взаимосвязь между тепловым состоянием и сопротивлением. С управленческого электроблока на данное устройство поступает напряжение сквозь резистор, находящийся внутри.

Один из наиболее традиционных дефектов этого прибора, работающего на базе полупроводникового термистора, состоит в несоответствии значений температуры наружной части и сопротивления. Для исправления этой разбежности нужно знать основные особенности его работы. Обычно указанный дефект проявляется в стремительном возрастании удельного сопротивления при небольших колебаниях степени нагретости наружной части.

Кроме этого бывает обрыв в электроцепи чувствительного элемента непосредственно преобразователя, из-за чего придется купить новый датчик температуры салона. Периодически возникает ситуация, при которой тепловое состояние оболочки прибора варьируется в некотором небольшом диапазоне, а сопротивление непропорционально возрастает вместе с напряжением. В результате этого тепло, вычисленное блоком, оказывается меньшим, чем в реальности.

В случае, когда разница в температурных показателях становится существенной, командный блок оценивает это как поступление холодного воздушного потока, и снижает его количество, параллельно добавляя топлива.

Неисправности регулятора холостого хода и его проверка

В автомобилях, оборудованных инжектором, за холостые обороты двигателя и холодный пуск отвечает отдельный исполнительный механизм (РХХ), управляемый контроллером.

Хотя его конструкция проста и надежна, в течение эксплуатации авто элемент может работать некорректно либо, как всякая другая деталь, отказывает по причине естественного износа.

Как выявить симптомы неисправности и проверить регулятор холостого хода в гаражных условиях, подробно рассказывается в данной публикации.

Как работает регулятор?

В обиходе РХХ зачастую называют датчиком, хотя в действительности он таковым не является. Элемент представляет собой шаговый двигатель, заключенный внутри неразборного корпуса. Наружу выступает только подпружиненный шток с конусовидным наконечником. По команде ЭБУ двигатель выдвигает либо втягивает шток на определенное расстояние.

Датчик холостого хода находится в блоке дроссельной заслонки, рабочий конус выдвинут в обводной канал малого сечения.

Поскольку запуск мотора и работа на холостых оборотах производится без нажатия педали акселератора, упомянутый канал обеспечивает подачу воздуха в цилиндры при закрытом дросселе.

Задача РХХ – регулировать величину воздушного потока, перекрывая конусом часть проходного сечения.

  1. После включения водителем зажигания контроллер приводит в действие двигатель регулятора, заставляя открыть воздушный канал холостого хода. Величину открытия ЭБУ вычисляет по датчику температуры – если двигатель холодный, шток отодвинется сильнее.
  2. В момент запуска форсунки подают обогащенную смесь в цилиндры. Затем количество топлива уменьшается, чтобы мотор не «задохнулся» и не заглох. Число оборотов отслеживается блоком управления с помощью датчика положения коленчатого вала.
  3. Объем поступающего через РХХ воздуха учитывается датчиком ДМРВ, стоящим на входном патрубке, при этом поддерживаются повышенные обороты коленвала (1200–1500 об/мин).
  4. По температурному датчику блок управления «видит», что двигатель прогревается и постепенно уменьшает холостые обороты, отдавая команду РХХ прикрыть сечение обводного канала. Когда температура достигает приемлемой величины (60 °С и более), регулятор поддерживает обороты на уровне 850 об/мин.

Примечание. Если производится запуск прогретого мотора, контроллер сразу устанавливает шток РХХ в рабочее положение, соответствующее нормальным холостым оборотам.

Симптомы и причины неисправности РХХ

Признаки неисправности датчика холостого хода проявляются следующим образом:

  • при холодном пуске число оборотов коленчатого вала не увеличивается, отчего двигатель работает нестабильно и стремится заглохнуть;
  • отмечается падение количества оборотов ХХ после существенного увеличения нагрузки на генератор – включения фар, электрических отопителей и так далее;
  • мотор периодически глохнет в момент выключения какой-либо передачи механической КПП (симптом проявляется в процессе движения);
  • обороты «плавают» — самопроизвольно повышаются и снижаются.

Важный момент! Существует ошибочное мнение, что поломка регулятора обязательно сопровождается включением индикатора Check Engine на приборной панели. Поскольку элемент является исполнительным механизмом, опция светового предупреждения предусмотрена далеко не во всех автомобилях.

Если на машине отмечаются признаки неисправности РХХ в виде плавающих оборотов мотора на холостом ходу, может понадобиться расширенная диагностика.

Самопроизвольное изменение частоты вращения коленчатого вала происходит по многим причинам – выход из строя какого-либо датчика, подсос воздуха, неисправности газораспределения и так далее.

Поиск неполадок лучше начать именно с проверки регулятора.

Отказ РХХ происходит по трем основным причинам:

  1. Обрыв или плохой контакт в цепи питания. Проще говоря, проблемы с проводкой.
  2. Поломка шагового двигателя из-за естественного износа. В данном случае поможет только замена датчика холостого хода.
  3. Загрязнение штока и конуса масляным налетом.

Существует и четвертая причина – неполадки электронного блока управления. Проблема встречается довольно редко и сопровождается дополнительными признаками – повышение расхода бензина, нестабильная работа на всех режимах, затрудненный пуск и тому подобное.

Масляный нагар попадает на шток благодаря вторичным газам, направляемым системой вентиляции картера на повторное дожигание. Чем изношеннее двигатель, тем больше отложений нарастает на рабочем конусе. В результате перемещение штока затрудняется, в запущенных случаях механизм попросту заклинивает.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Признаки неисправности датчика температуры охлаждающей жидкости

Зная признаки неисправности ДТОЖ, можно своевременно выявить поломку этого устройства, не допуская появления проблем с силовым агрегатом. Однако, здесь нужно отметить, что для получения более точного и объективного результата, внешнего осмотра и косвенных «симптомов» будет недостаточно, потребуется провести дополнительную диагностику.

Итак, признаки неисправности датчика температуры охлаждающей жидкости включают:

  • На приборной панели ТС горит Check Engine или появился значок термометра;
  • Заметно увеличился расход топлива — это связано с тем, что на ЭБУ поступает неверная информация о температуре охлаждающей жидкости и двигателя, следовательно, появляются проблемы с созданием оптимальной топливной смеси;
  • Двигатель плохо запускается, обороты скачут или плавают, мотор глохнет без видимых причин, на низких оборотах.
  • Нестабильная работа охлаждающего вентилятора, установленного на радиаторе авто. Это может проявляться по-разному. Например, вентилятор может не включаться даже при поездках на большие расстояния в жаркую погоду. В некоторых случаях он наоборот не выключается даже после того, как ДВС остыл.

Как видно, из перечисленных выше ситуаций основные признаки выхода из строя датчика ОЖ, могут свидетельство о поломках целого ряда других узлов, механизмов и систем транспортного средства. Но, как показывает практика, при снижении качества и эффективности охлаждения двигателя, стоит, прежде всего, проверить, как раз таки ДТОЖ, так как в более чем половине случаев проблема кроется именно в этом устройстве.

Причины поломки датчика температуры ОЖ

Конструкция температурного датчика отличается простотой и минимальным количеством составных элементов, благодаря чему его поломки встречаются крайне редко. Самой частой причиной выхода из строя детали является ее механическое повреждение или чрезмерный износ. Немало сложностей способна доставить коррозия, появившаяся на металлических элементах детали. Например, это случается из-за использования обычной воды вместо антифриза.

В числе наиболее распространенных причин неисправности датчика ОЖ специалисты обычны называют:

Повреждение корпуса — внешне это может проявляться в виде появившихся потеков охлаждающей жидкости. Также механическому повреждению подвержен рабочий элемент устройства или его контакты. Такая поломка приводит к тому, что ДТОЖ передает ЭБУ неверные показатели температуры. Окисление контактов — это может произойти из-за продолжительного использования датчика или в случае эксплуатации ТС в условиях высокой влажности воздуха. Окисление, появившееся на контактах, создает помехи для свободного прохождения электрического тока или приводит к значительному повышению сопротивления цепи. Механическое повреждение группы контактов (фишки) и обрыв контактов — ремонт в этом случае невозможен, только срочная замена вышедшей из строя детали. Нарушение изоляции проводов. Это может случиться из-за использования изоляционных материалов низкого качества, механического повреждения или износа. Неисправность требует скорейшего устранения

Это особенно важно для автомобилей, которые эксплуатируются в регионах с высокой влажностью воздуха

Если поврежден корпус, контакты или терморезистор ремонт механического ДТОЖ вряд ли возможен, более простым и безопасным решением станет полная замена устройства. Если же его работе мешают следы коррозии, окисления или нежелательного налета, для восстановления нормального функционирования детали будет достаточно почистить ее корпус, контакты и резьбу.

Можно ли ездить со сломанным датчиком или без него

Многие автовладельцы, заметившие явные или косвенные признаки неисправности ДТОЖ, задаются вполне логичным вопросом — как скоро нужно выполнить ремонт или замену сломанной детали. Здесь необходимо понимать, что основной задачей рассматриваемого устройства является запуск вентилятора охлаждения. Отсюда следует, что в случае выхода из строя датчика он не просто перестает показывать температуру, но и становится причиной того, что система принудительного охлаждения не срабатывает.

Результатом всей этой ситуации становится, как минимум вскипание антифриза, как максимум критический перегрев мотора и деформация прокладки ГБЦ. Отказ ДТОЖ также приводит к повышенному расходу топлива и нестабильной работе ДВС. Поэтому, менять датчик двигателя следует сразу после того, как были обнаружены неполадки в его работе. Не забывайте следить также за уровнями других жидкостей в системах, в частности, за уровнем масла в ГУР.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
