Меняем датчик уровня масла на ВАЗ-2110 своими руками

Замена датчиков уровня и аварийного давления масла на ВАЗ 2114

От самого первого до самого современного автомобиля используется смазка. Без нее невозможна эксплуатация машины, внутри которой находится огромное количество трущихся деталей. Модель отечественного производителя ВАЗ 2114 исключением не является, потому смазывающее масло здесь обязательно присутствует. Система смазки должна всегда быть под контролем у водителя в режиме реального времени. Для этого конструкция авто предусматривает использование датчика уровня масла.

С его помощью водитель может своевременно узнать, что уровень масла упал до недопустимо низкого уровня, а потому следует предпринять соответствующие действия.

Внешний вид ДУМ

Способы ротации масла

В практике применяется два варианта ротации масла:

  • замена масла с промывкой двигателя;
  • проведение работы без промывки двигателя.

В ответе на первый вопрос, как поменять масло ВАЗ 2110 с промывкой двигателя требуется проведение следующих действий:

  • слить отработку;
  • добавить масло для промывки мотора с последующей работой двигателя на холостых оборотах в течение 10 мин;
  • слить промывку;
  • добавить масло для новой эксплуатации силового агрегата (недостаток способа – наличие остатков промывки, которые могут в дальнейшем сказаться на режиме работы «движка»).

При проведении процедуры без промывки двигателя новая смазочная жидкость сразу добавляется через горловину картера, где смешивается с остатками ранее использованного моторного масла, что не улучшает его свойства.

Очередность замены моторного масла и фильтра к нему:


1. Устанавливаем авто на подъемник или смотровую яму, после чего снимаем пробку с горловины картера для создания благоприятных условий течи масла.
2. Гаечным ключом «на 17» демонтируем сливную пробку поддона и собираем отработку в технический бак.

3. Демонтируем использованный фильтр для масла.

4. При отсутствии специального съемника для фильтра можно применить подсобные инструменты.

5. Перед монтажом нового фильтра для очистки моторного масла рекомендуется залить свежее двигательное масло на половину его объема и смазать кольцо – уплотнитель изделия той же смазкой. Это делается с целью исключения создания т.н. «воздушных подушек» при запуске агрегата.

6. Устанавливаем фильтр и пробку для слива масла на рабочее место.

7. Добавляем в картер свежее агрегатное масло и щупом картера тестируем количество добавленной жидкости. Контрольная риска — примерно 2/3 расстояния вверх по щупу от нижней риски, показывающий минимальный уровень смазки.

8. После добавления масла ставим на место пробку горловины и контрольный щуп.



Заводим мотор, после затухания красного транспаранта, указывающего на недостаточное давление масла в системе, глушим агрегат, проверяем щупом уровень масла, при необходимости – доливаем до нужной отметки.

Способы проверки датчика давления масла

Замена датчика давления масла на ваз 2114 или датчика уровня масла проводится только после тщательной проверки. Для того чтобы все точно выяснить, следует провести следующую операцию:

  • поднять автомобиль на смотровую яму;
  • снять защиту двигателя;

Снятие защиты двигателя

  • найти под ним датчик уровня масла;
  • завести автомобиль;
  • отсоединить провод, идущий на датчик;
  • взять вольтметр и проверить напряжение между массой и соединительной колодкой (работающий датчик уровня масла должен показать напряжение, равное 12 В).

Если напряжения достаточного нет, значит возможны несколько причин неисправности:

  • может быть неисправен сам блок индикации;
  • имеется плохой контакт или возможен обрыв провода в цепи датчика.

Чтобы проанализировать работу датчика давления масла, нужно сначала узнать из чего он состоит. Это корпус, где вмещается измерительная мембрана и передающий механизм. Данная мембрана прогибается и занимает то или иное положение, в зависимости от уровня масла. Одновременно с этим мембрана замыкает и размыкает электрические контакты и самым верным способом проверить датчик является подключение манометра.При этом, если на режиме холостых оборотов показания манометра будут равны 0,65 кгс/см2 или выше, значит все в норме. Лучше всего для проверки датчика рекомендуется извлечь его и прокрутить стартер, без заведения двигателя. Таким образом, можно будет установить точно, работает ли датчик давления масла или нет. Если польется масло из места установки датчика, значит, нужно будет обязательно заменить деталь. Если проблемы не устраняются и все идет к тому, что деталь неисправна, только замена датчика уровня масла ваз 2114 поможет решить проблему.

Ваз 2114 замена датчика масла своими руками

Новый датчик давления масла

Замена датчика масла ваз 2114 не представляет собой какой-либо трудоемкий или сложный процесс. Начинающий автомобилист вполне способен самостоятельно провести замену, если конечно воспользуется советами, приведенными в данной статье. Начинаем процесс замены:

  • поднимаем автомобиль на эстакаду или смотровую яму (делать это обязательно, так как по-другому работать под машиной не удастся);
  • зажигание автомобиля отключаем;
  • отсоединяем массу двигателя;
  • защиту двигателя снимаем (можно прочитать специальную инструкцию, которая поможет грамотно отсоединить поддон);
  • находим датчик уровня масла, который находится возле масляного насоса;
  • отсоединяем конец провода, идущий от датчика уровня масла;
  • берем торцовый ключ на 10;
  • отворачиваем гайки, фиксирующие датчик;

Схема работы датчика давления масла

  • извлекаем его полностью;
  • новый датчик ставится в обратной последовательности.

Датчик аварийного давления масла

Нередко бывает необходимо заменить и датчик аварийного давления масла. Симптомом того, что данную процедуру следует провести, является постоянное горение лампы. Для проведения операции следует вооружиться такими инструментами, как:

  • минусовой кабель отсоединяем от аккумуляторной батареи;
  • находим защитный резиновый колпачок датчика аварийного давления масла и снимаем его;

Защитный резиновый колпачок датчика аварийного давления масла

  • отсоединяем конец провода, идущего на вывод датчика;
  • берем торцевой ключ на 21 и откручиваем датчик аварийного давления масла.

Отсоединение датчика аварийного давления масла

Совет. Между датчиком и переходником бывает установлена специальная шайба уплотнения соединения. Ее обязательно следует заменить, вне зависимости от того, новая она или нет.

устанавливаем новый датчик аварийного давления масла (все проводится в обратной последовательности).

Данное видео поможет сделать все правильно и не совершить ошибок. Пошаговая статья с фото, приведенная выше – это уникальный шанс для любого автомобилиста, оказавшегося на дороге научиться самостоятельно и без чьей-либо помощи менять датчик давления или уровня масла. Своими руками можно провести более качественную замену, тем более, если делать все на своем автомобиле. Вследствие этого, можно не только спокойно отправляться в любую дорогу, протяженностью в несколько сот километров, но и неплохо сэкономить, ведь цена на услуги данного типа сегодня не радуют.

Источник

Основное

Часто, когда загорается лампочка давления масла на панели приборов, многие начинают все усложнять.Чего только они не делают: проверяют уровень масла, замеряют давление в системе смазки, пробуют заменить масло и даже промывают всю систему, но все оказывается тщетным. Результат прежний – красная лампочка как горела, так и горит ярким огнем.

Ваз 2112 датчик давления масла замена

Вот тут то и надо помочь нашему водителю, объяснив ему, что дело кроется в казалось бы, незначительной, но очень важной детали – датчике давления масла.Бывает и так, что при включении зажигания лампочка датчика давления масла или ДДМ, перестает гореть. И получается, что к одной проблеме, добавляется другая

Теперь нужно кроме замены ДДМ, еще и заменить саму лампочку, которая вышла из строя. Проверка ДДМ занимает всего пять минут,поэтому следует этому научиться. По крайней мере, так можно будет знать время, когда этот датчик нужно сменить. В данной статье будет рассказано и о том, как заменить этот самый прибор, сделав все надлежащим образом.Кстати, и сама замена датчика – дело плевое. Если знать все нюансы, то это займет не более 5 минут. Для начала нужно будет проверить состояние этого прибора и нужно ли его вообще менять? Как это сделать? Все просто.

Проверка ДДМ

Проверяем цепь, которая идет от ДДМ к контрольной лампе. Для этого нужно будет взять провод датчика и прислонить его к двигателю. Можно попросить помощника в этот момент посмотреть, а горит ли лампочка.

Если в этот момент лампочка погасла, значит, с проводами все в порядке.

Демонтируем ДДМ с автомобиля. Проводим визуальный осмотр. Нормальный и работающий ДДМ должен быть сухим.

Если датчик действительно сухой и на нем отсутствуют подтеки, значит, дело не в нем. Вот тут и следует проверить уровень масла и его качество, а при необходимости и сменить масляный фильтр, который также может представлять проблему. Если же датчик оказался в масле, то причина точно в нем. Купив новый ДДМ и заменив им старый, можно быстренько решить проблему.

Проверить датчик можно и другим, более надежным и проверенным способом. Для этого нужно вооружиться специальным прибором: манометром. Приступим:

  • Вначале прогреваем двигатель до рабочей температуры, а затем глушим;
  • ДДМ откручиваем с автомобиля;
  • На его место вкручиваем специальный манометр;
  • Провод, отвечающий за заземление манометра, цепляем за массу автомобиля;
  • Теперь нужно будет соединить контрольный светодиод с выходом плюсом аккумуляторной батареи (для этого понадобится использовать дополнительные провода);
  • Вновь заводим двигатель и давим на педаль газа так, чтобы обороты поднимались не резко, а плавно.
  • Смотрим на манометр, показания которого, если дойдут до 1,2 или 1,6 бар, то светодиод должен будет погаснуть.

Но когда светодиод гаснет, то ДДМ рабочий и причину загорания лампочки нужно искать в другом. Для этого проводим следующие операции, благо есть манометр в руках:

нажимаем на педаль газа до тех пор, пока обороты мотора не достигнут 2000 об/мин;

Если давление показывает выше 2 бар, то продолжаем:

Еще больше увеличиваем обороты двигателя;

Местоположение ДДМ

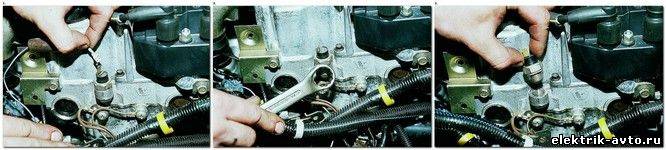

Замена датчика давления масла ваз 2112

Действительно, для многих автомобилистов, даже с немалым стажем, это представляется загадкой. Где же находится этот самый прибор, от которого зависит многое? На ваз 2112 он стоит прямо на крышке распредвала, и замена его проводится в следующем порядке:

  • вначале отсоединяется провод от прибора;
  • затем нужно будет датчик открутить, используя ключ на 21;

Замена датчика давления масла на ваз 2112

извлекаем датчик.

Но и тут не нужно спешить. Прежде, чем подсоединить к новому ДДМ провода, следует:

  • Проверить контакты, которые обязательно должны быть идеально чистыми. Если они ржавые и грязные, то нужно их обработать наждачной бумагой.
  • Посмотреть на уплотнение пыльника, которое должно быть обязательно целым.

Датчик давления масла ВАЗ 2114: устройство, принцип действия и замена

Если рассматривать датчик давления масла ваз 2114, то стоит отметить, что он является важной составляющей в авто. Изготовитель говорит о том, что в автомобиле должно содержаться как минимум 3,5 литра моторного масла. При этом требуется следить за качеством и уровнем масла, вовремя заменяя его

При этом требуется следить за качеством и уровнем масла, вовремя заменяя его.

Такой датчик выполняет важное предназначение, он необходим для того, чтобы информировать водителя о любых имеющихся неисправностях в масляной системе. Если имеются какие-то проблемы, то об этом будет свидетельствовать загорающаяся лампочка на приборной панели — лампочка аварийного давления. Рассматривая данный вопрос, стоит подчеркнуть, что жидкость, которая заливается в систему, располагается в картере

При необходимости ее уровень можно проверять при помощи щупа, на котором имеются специальные черточки. Обыкновенно на нем отмечается максимально возможный уровень и минимально возможный уровень

Рассматривая данный вопрос, стоит подчеркнуть, что жидкость, которая заливается в систему, располагается в картере. При необходимости ее уровень можно проверять при помощи щупа, на котором имеются специальные черточки. Обыкновенно на нем отмечается максимально возможный уровень и минимально возможный уровень.

Нужно учитывать, что не всегда можно проводить такие замеры, для проведения проверки двигатель должен быть холодным. Дело в том, что после запуска жидкость распределяется по системе под воздействием специального насоса. Она подается в основную магистраль, проходя через фильтр, суть работы заключается в создании необходимого давления в системе.

Давление масла на ВАЗ-2112: сколько должно быть?

Многие автомобилисты знают, что в 16-клапанном моторе ВАЗ 2112 существует компрессия двигателя. Это показатель давления масла, который есть во всех современных моторах. Но, для данного двигателя, каким должен быть этот показатель? Именно об этом и пойдет речь в данной статье. Видео о проверки компрессии и давлении масла в двигателе:

Видео материал расскажет, как правильно необходимо замерять давление масла в двигателе

Для чего нужно масло

На панели приборов горит индикатор давления масла

Автомобильное масло отыгрывает много функций в автомобиле. Первоначально – это смазка деталей и внутренних элементов. Так, без этого неизбежен быстрый износ большинства запасных частей. Второй функцией является охлаждение элементов мотора. Масло является хорошим «теплопоглотителем», что дает дополнительную защиту от перегрева.

Третьей функцией является обеспечение компрессии. Этот показатель дает тяговую мощь и нормальное функционирование двигателя, а именно работу на холостых оборотах и повышенных.

Что нагнетает давление масла

Для нагнетания масла в двигателе имеется масляный насос, который поднимает масло с поддона и разгоняет его по всей системе. Так, он обеспечивает не только получение смазочного материала, но создает необходимо давление. Существует несколько факторов, при которых давление в автомобиле может упасть:

  • Нестабильная работа ГРМ.
  • Поломка масляного насоса.
  • Не полностью закрытые клапана.
  • Другие факторы, которые способные привести к потере давления двигателя.

Какое должно быть давление?

Теперь, непосредственно к вопросу, какое должно быть давление в 16-клапанном моторе ВАЗ 2112? Если верить данным завода изготовителя, то двигатель при замерах манометра должен выдавать следующее показатели:

  • На холостых оборотах – 2-2,2 бара.
  • На оборотах 4-5 тыс. – 5-6,5 бара.

Манометр замеряет давление масла в двигателе

Как показывает практика, большинство автомобилистов имеет следующие показания:

  • На холостых оборотах – 1,5-2 бара.
  • На оборотах 4-5 тыс. – 4-6 бара.

Этот показатель считается нормальным для полного и бесперебойного функционирования двигателя, а также обеспечения нормальной работы всех систем.

При замерах 16-клапанного двигателя ВАЗ 2112 манометр показывает следующее показатели: холостой ход – 1,8 бара; обороты 4-5 тыс. – 5 бар. Этого вполне достаточно, чтобы системы функционировали нормально, и не было перебоев в работе мотора.

Как устроен масляный датчик и почему он может выйти из строя

Теперь рассмотрим ситуацию, если Вы находитесь в дороге, и сработал индикатор низкого давления. Самым первым делом необходимо остановить транспортное средство и заглушить мотор. Как только он остынет, придется проверить уровень смазки в системе. Для этого под капотом есть специальный измерительный щуп. Его обтирают насухо и погружают на прежнее место. Вполне возможно, что уровень окажется ниже минимальной отметки. Значит, где-то происходит подтекание или разгерметизация соединений. Снова трогаться в путь можно только после доливки масла в двигатель. Если лампа продолжает гореть после запуска и не гаснет впоследствии, есть смысл подумать о буксировке автомобиля на ближайшее СТО или к проверенному автомеханику. Дело может оказаться достаточно серьезным, поэтому желательно провести обследование в спокойной обстановке.

Поскольку мы уже говорили о том, что причины низкого давления могут быть связаны с неисправным датчиком, то нелишне будет понять принцип работы этого устройства. Внутри него расположены определенные контакты. До момента включения зажигания давления в системе не наблюдается, поэтому контакты замкнуты. При повороте ключа и включении зажигания, но до момента запуска стартера, контрольная лампа должна гореть. Если этого не происходит, значит, возможна какая-то неисправность. Может быть, просто перегорела сама лампочка, а может быть, произошел обрыв контактов или вышел из строя сам датчик. Как только мы запускаем двигатель, происходит размыкание контактов, приводящее к гашению лампочки.

Датчик уровня масла ВАЗ 2110: назначение и принцип работы


Датчик уровня масла ВАЗ 2110 Исходя из названия, датчик уровня масла служит для того, чтобы его и контролировать, а также оповещать водителя при критически низком уровне. Фактически датчик отчасти выполняет функцию щупа в поддоне картера. Он не показывает какойуровень в двигателе в текущий момент. Он только сообщает нам о том, что масла в поддоне картера либо нет совсем, либо критически мало. Это может быть жизненно необходимо в том случае, когда внезапно возникла масштабная утечка масла. К примеру, пробит поддон картера, либо от избыточного давления выдавило подшипник коленвала и все содержимое поддона равномерно распределено по подкапотному пространству.


Устройство датчика уровня масла ВАЗ 2110 Датчик давления масла представляет собой простейший герконовый прибор. Его принцип действия основан на влиянии магнита на герконовый элемент. Когда датчик погружен в масло, поплавок со встроенным магнитом находится в верхнем положении и не воздействует на герконовый элемент.


Принцип действия датчика

Стоит уровню масла опуститься, опускается и поплавок, а магнит, встроенный в него, замыкаетконтакты герконового элемента. Один контакт элемента подсоединен к массе двигателя, на второй к панели бортовой системы контроля (БСК) на центральной консоли

Там же находится и контрольная лампа уровня.Важно!Не путать с лампой на приборной панели, она сигнализирует о низком давлении масла!

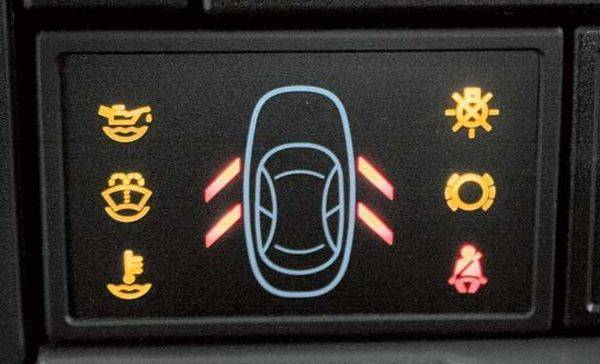

Панель индикации бортовой системы контроля

При замыкании контакта на герконе лампа загорается и компьютер подает препротивнейший звуковой сигнал.

Лада Приора Седан ✔™ › Бортжурнал › Моргает лампочка давления масла Лада Приора [решено]

Стал замечать, что в жару как нагреется двигатель до температуры выше 90 градусов начинает моргать лампочка давления масла на холостых, а если чуть повысить обороты, то лампа перестает моргать.

По результатам поиска в интернете удалось выяснить следующие наиболее распространенные причины:1. Неисправен датчик давления масла — самая элементарная причина и наименее трудозатратная — делов на 5 минут с перекуром — купить новый датчик за 180 р, выкрутить старый и закрутить на его место новый (но я не пошёл по легкому пути, а пропустил этот пункт и начал с самого сложного)2. Проблемы с маслоприемником — либо износилось уплотнительное кольцо на масло приемнике, либо маслоприемник забился и не пропускает через себя достаточное количество масла. Необходимо слить масло снять поддон, открутить три болта маслоприемника, достать его, почистить и заменить уплотнительное колечко. С финансовой точки зрения Вариант тоже не дорогой и чуть более трудозатратный, чем первый — 12 руб уплотнительное кольцо и 100 руб прокладка поддона. — поддон и масло приемник откручиваются и закручиваются без проблем.3. Износились опорные шейки распредвалов — самый трудный, т.к. надо доставать распредвалы, т.е . надо снять впускной ресивер, ГРМ (ремень, ролики и шестерни) клапанную крышку, постель распредвалов. Делать этого не хотелось, но т.к. я уже почти два года собираюсь проклеить клапанную крышку и постель — то решил начать именного с этого, самого сложного пути)))4. Неисправен масленый насос — как пишут — это наименее вероятный вариант, т.к. утверждают, что насос чуть ли не вечный))) — поэтому решил пропустить этот пункт и перейти к нему, только если предыдущие пункты не помогут.

И так определившись с причинами, стал понятен и с перечнем работ 1. Снять постель распредвалов, достать распредвалы и замерить их опорные шейки — в допуске они или нет. 2. Снять масло приемник — прочистить его и заменить уплотнительное кольцо 3. Заменить датчик масла, если первые два пункта не помогут (а вообще это надо делать в первую очередь)

Определился с материалами и инструментом для ремонта и ТО:1. Анаэробный герметик (для приклеивания клапанной крышки и постели распредвалов) В «мурзилке» рекомендуют Локтайт 574, но его я просто нигде не нашел — взял в шприце его аналог за 200р (кто-то говорит, что это не аналог, а именно локтайт 574 расфасованный в шприцы, но я склонен верить, что это аналог, а не оригинал)

2. Динамометрический ключ с усилием 5-25 Н*м

т.к. постель распредвалов необходимо тянуть с определенным усилием (рекомендуют в мурзилке 8-10 Н*м) и для клапанной крышки в разных источниках разные значения 5-8 Н*м

3. Микрометр с пределом измерений от 0-25 мм

для измерения диаметра опорных шеек распредвалов.

4. Новые болты пастели распредвалов и клапанной крышки (необходимо брать новые, т.к. на старых резьба имеет свойство вытягиваться и не обеспечивает необходимого соединения)

5. Комплект прокладок впускного ресивера

— Так как снимаем его, то в профилактических целях их лучше заменить

6. Сальники распредвалов 2шт и заглушки распредвалов 2 шт

7. Уплотнительное кольцо маслоприемника8. Уплотнительные колечки форсунок 8 шт и 1 уплотнительное кольцо топливной рампы

т.к. решил сять форсунки и промыть их

9. Расходники для ТО

Масло, фильтра, масленый, воздушный, салонный, топливный и сетка в бензобак, свечи.

Вообщем к работе приступил в 7 утра в субботу. Начал с того что скинул ГРМ, шестерни распредвалов. Затем скинул впускной ресивер

Снял ресивер и, если цензурно выражаться, то удивился насколько грязная клапанная крышка под ресивером была оказывается. И на этом фоторепортаж с места события прекратился, т.к. руки все в масле.

Далее снимаем клапанную крышку, откручивая болты ее крепящие, далее откручиваем постель и достаем распредвалы. Сняв распредвалы отмыл в бензине их, постель и клапанную крышку ( на их тщательное мытье потратил времени больше, чем на разборку) Отмыв их замерил опорные шейки распредвалов — их значение у меня получилось 23,93 мм

, что укладывается в допуски установленные заводом:должны составлять 23,915-23,931 мм. т.е. износ минимален. На пастели распредвалов и головке задиров также не обнаружено, значит можно облегченно выдохнуть — дело не в распредвалах и со спокойной душой всё собирать обратно. Меняем сальники распредвалов, ставим распредвалы на место и устанавливаем постель распредвалов, предварительно нанеся на неё анаэробный герметик (Существует 2 версии как его правильно наносить: 1. — как в мурзилке (без масленых каналов) 2. — с маслеными каналами

Источник

Датчик давления масла ВАЗ 2110 –проверка, замена, дублирование

Датчик уровня масла ваз 2114: принцип работы, проверка и замена Иначе говоря при возникновении такой неприятности, после того как вы убедились в том, что уровень масла в системе находиться в пределах нормы и до выполнения достаточно трудоемкой процедуры контроля реального давления и проверки исправности масляного насоса – рекомендуется выполнить более доступные действия, позволяющие определиться с причиной проблемы.

При выходе на предельное значение контакты мембранного датчика давления масла ВАЗ 2110 размыкаются (а значит, лампочка загорается), отсюда становится понятным, что для проверки целостности цепи достаточно отсоединить от датчика сигнальный провод и прикоснуться им к ближайшей «массе». Если в таком положении лампа погасла – указанный провод в полном порядке.

Определенную информацию можно получить и при непосредственном осмотре датчика: его омасливание, наличие значительных загрязнений и окисление корпуса, повреждение и окисление контакта – все это может свидетельствовать о том, что причина неисправности кроется в самом датчике и при таких проявлениях он подлежит замене.

Если говорить непосредственно про технологическую операцию по замене датчика, то для ее выполнения достаточно иметь под рукой ключ на «21»

Обращается внимание на необходимость наличия в запасе запасного уплотнительного кольца, без замены которого добиться требуемой герметичности нового датчика, скорее всего, не удастся. Не забывайте, также, проверить целостность пылезащитного кожуха. Что касается вопроса, где находится датчик давления масла, то в данном случае все зависит от конкретной модели автомобиля

Так на ВАЗ 2110 и ВАЗ 2111, оснащенных восьмиклапанным двигателем, указанный сигнализатор можно найти с правой стороны блока двигателя, ниже уровня крышки клапанов и в непосредственной близости от щитка

Что касается вопроса, где находится датчик давления масла, то в данном случае все зависит от конкретной модели автомобиля. Так на ВАЗ 2110 и ВАЗ 2111, оснащенных восьмиклапанным двигателем, указанный сигнализатор можно найти с правой стороны блока двигателя, ниже уровня крышки клапанов и в непосредственной близости от щитка.

В свою очередь на ВАЗ 2112 с 16-ти клапанным мотором данный датчик размещен с левой стороны корпуса подшипников распредвалов. Впрочем независимо от модели авто датчики устанавливаются одни и те же и процесс их замены практически ничем не отличается.

Установка измерителя фактического давления масла

Конечно же, все проще, когда проблема с аварийной сигнализацией по давлению масла на ВАЗ 2110 возникает в городских условиях и ничего не мешает быстро добраться до гаража и без хлопот выполнить весь перечень работ, необходимый для устранения отказа. А вот что делать, если неприятность случилась на удаленной трассе и даже имеющийся в «загашнике» новый датчик не дает гарантии на полное решение проблемы (уж больно много брака среди этих элементов и в запасе рекомендуется иметь их несколько)? В такой ситуации неоценимую помощь способно оказать наличие в кабине дополнительного указателя реального давления масла, на основе показаний которого можно точно определить, стоит ли «бить в колокола» или нет.

Между тем, установить такой указатель на ВАЗ 2110 достаточно просто и для этого понадобиться приобрести:

  • Переходник в виде тройника от ВАЗ 2106, позволяющий подать давление масла, как на дополнительный датчик, так и на сигнализатор;
  • Дополнительный датчик давления;
  • Указатель давления (опять-таки от ВАЗ 2106) который будет закреплен в салоне.

Для выполнения установку вспомогательного измерительного контура сигнализатор минимального давления масла снимаем и вместе с дополнительным датчиком закрепляем на переходнике/тройнике, не забывая установить две герметизирующие прокладки (обычно идут в комплекте к переходнику). Далее, полученную конструкцию в сборе вкручиваем в гнездо на двигателе, ранее предназначавшееся для сигнализатора.

Разъем стандартного датчика давления имеет четыре контакта и для его подключения прокладываем следующие провода:

  1. +12В — от питания ламп габаритов (Ш2-8);
  2. Общий минус «-» от ближайшей корпусной точки;
  3. Сигнальный провод — протягиваем в салон, к месту размещения указателя;
  4. Плюс на подсветку указателя — его также протягиваем к водительскому месту.

В некоторых вариантах указателей имеется в наличии свой индикатор аварийного давления и при желании можно получить дублированную предупреждающую сигнализацию.
