Как устроена тормозная система ваз 2110
Как устроена тормозная система ВАЗ 2110? Схема торможения автомобиля ВАЗ 2110 оснащена гидравлическим приводом, в который входят два контура.
Как и большинство автомобилей, которые относятся к полноприводным, контуры торможения имеют включение, характерное для этих машин. Один контур объединяет в себе по одному сцеплению к колесам, которые находятся на обеих частях подвески.
Они располагаются с двух сторон. Автомобиль имеет передние тормоза и задние тормоза.
1 – главный цилиндр гидропривода тормозов2 – трубопровод контура «правый передний – левый задний тормоз»3 – гибкий шланг переднего тормоза4 – бачок главного цилиндра5 – вакуумный усилитель6 – трубопровод контура «левый передний – правый задний тормоз»7 – тормозной механизм заднего колеса8 – упругий рычаг привода регулятора давления9 – гибкий шланг заднего тормоза10 – регулятор давления11 – рычаг привода регулятора давления12 – педаль тормоза
13 – тормозной механизм переднего колеса
Устройство системы тормозов автомобиля ВАЗ
На передней подвеске находятся:
- усилитель вакуумного типа;
- показатель критического уровня;
- тормоза дискового типа, которые оснащаются вентиляцией;
- узлы суппортов, имеющие поршни;
- система контроля за износом колодок;
На задней подвеске располагаются:
- тормозной барабан;
- колодки, действие которых управляется при помощи гидравлических поршней;
- главный тормозной цилиндр.
Тормозной цилиндр предназначен для автоматического управления. Оно необходимо для контроля расстояния, отделяющего колодку и тормозной барабан. Главный тормозной цилиндр закреплен двумя шпильками к усилителю вакуумного типа.
В верхней части ГТЦ выполняется крепление расширительного бачка. В крышке устанавливается датчик, оснащенный электронным устройством, он необходим для контроля за уровнем жидкости.
Благодаря этому можно определить, когда потребуется ее замена.
Поршень имеет кольцо для уплотнения. В устройстве торможения он находится в соприкосновении со штоком. ВУТ 2110 располагается между узлом, который отвечает за педаль, и ГКЦ. Его крепление производится двумя шпильками. Конструкция усилителя неразборная, в случае выхода его из строя рекомендуется замена новым.
Для чего предназначен регулятор давления тормозов
Большинству владельцев ВАЗ 2110 это устройство знакомо под названием «колдун». При этом далеко не всем ясно, для чего оно нужно. Располагается регулятор давления тормозов на задней подвеске машины. Он оснащен рычагом, который имеет подвижное положение, в момент нагрузки на пружины он меняет статическое положение.
Возникающее напряжение распределяется на поршень системы. После нажатия на педаль поршень способствует уменьшению нагрузки в колодах задних колес.
Если тормозная система работает нормально, все нагрузки распределяются равномерно. Для адекватной реакции регулятора необходима настройка, которая препятствует несвоевременной блокировке колес.
Сбалансированная тормозная система нужна для соотношения времени блокировки колес автомобиля.
Тюнинг тормозной системы на ВАЗ 2110
Устройство плавающей скобы
Дисковый тормоз оснащен плавающей скобой, которая, в свою очередь, оснащена узлом перемещения и цилиндром, крепление их выполняется при помощи болтов. Монтаж или замена скобы выполняется в отверстия направляющих колодок, здесь же содержится жидкость. При помощи пружин производится прижимание колодок к разъемам направляющих. Это позволяет избежать самопроизвольного торможения.
Во внутреннюю колодку устанавливается электронный сигнализатор. Он также контролирует уровень состояния колодок. Если потребуется замена, система оповестит об этом владельца.
Конструкция тормозного цилиндра ВАЗ 2110 суппорта имеет поршень. Он оснащается кольцом для уплотнения. Это позволяет фиксировать расположение колодок на нужном промежутке от диска. Упругость кольца позволяет это обеспечить.
При необходимости осуществляется замена уплотнительного кольца.
Система тормозов ВАЗ 2110 включает стояночный тормоз. Работа механического привода обеспечивается тросами. Рычаг обеспечивает натяжение троса, он располагается в салоне. В свою очередь, трос крепится к уравнителю, им оснащено каждое колесо на задней подвеске.
Порядок замены ремкомлекта главного тормозного цилиндра
Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:
Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.
Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.
Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.
Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.
Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:
1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.
Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:
Вытекание тормозной жидкости и попадание в систему воздуха.
Износ уплотнителей в рабочих цилиндрах.
Износ составляющих компонентов главного тормозного цилиндра.
Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.
2. Подготовить рабочее пространства.
Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:
Стол, где будет проводиться процедура замены.
Тиски.
Набор ключей, которыми можно зажать гайки диаметром до 36 мм.
Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.
3. Снять главный тормозной цилиндр.
Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.
Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью
Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек
4. Разобрать главный тормозной цилиндр.
Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.
5. Заменить ремкомплект главного тормозного цилиндра.
Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.
Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.
6. Собрать главный тормозной цилиндр.
Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.
7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.
При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.
Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.
Особенности главного цилиндра
Чтобы создать давление в тормозной системе, необходимо передать усилие, которое возникает при нажатии на педаль, поршню цилиндра. Стоит отметить, что усилие должно быть очень большим, а еще при трении колодок о диски возникает вибрация, которая прекрасно передается жидкостью. В результате этого педаль начинает дребезжать, нога испытывает удары, особенно при езде по неровной дороге.
Для этой цели предусмотрен вакуумный усилитель тормозов, который устанавливается между педалью и цилиндром. Он позволяет избежать появления ударов, а также увеличивает силу нажатия. В результате нажатие на педаль не требует хорошей физической подготовки, эффективность торможения улучшается. На первых автомобилях ВАЗа, например, модели 2101, отсутствовал вакуумный усилитель. Кто ездил, тот знает, какое усилие необходимо приложить, чтобы произвести остановку. Да и чувствительность оставляет желать лучшего.

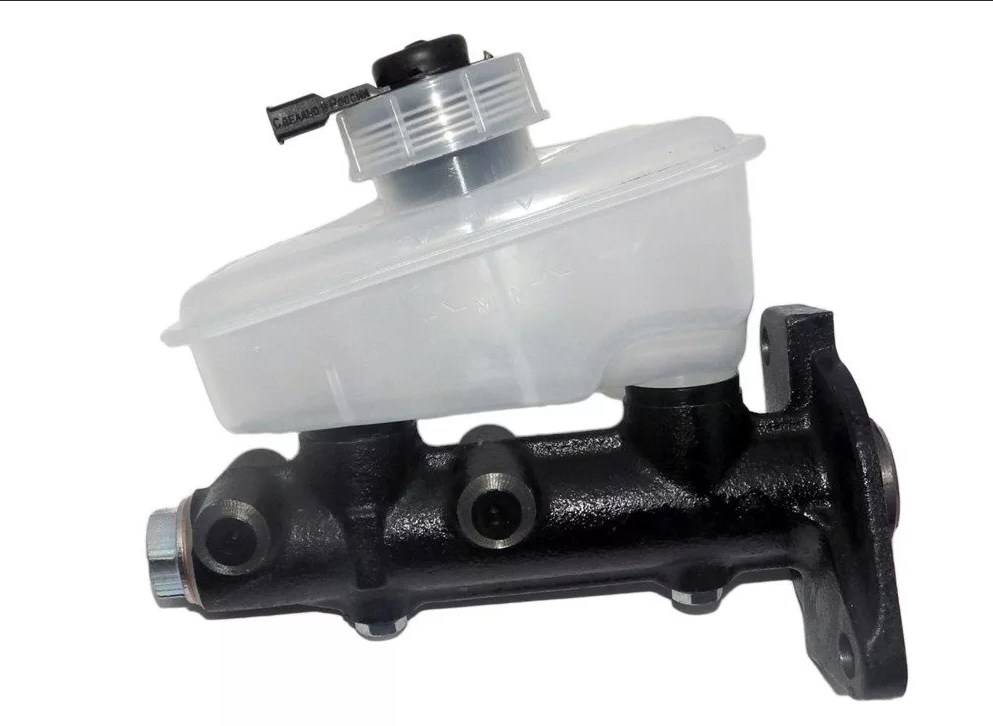

Главный тормозной цилиндр
Теперь поговорим о главном тормозном цилиндре на автомобиле ВАЗ 2110. Если вы не хотите допустить пропадания тормозов во время движения, их следует периодически проверять, а при возникновении проблем незамедлительно предпринимать соответствующие действия.
Частой причиной для замены главного тормозного цилиндра ВАЗ 2110 служит именно тот факт, что пропадают тормоза.
Признаки неисправности
Разумеется, тормоза могут полностью утратить свою эффективность по разным причинам, но сейчас мы говорим конкретно про главный цилиндр. Если причина кроется в нем, тогда это можно определить по таким признакам:
- На главном цилиндре заметны следы подтекания тормозной жидкости;
- Педаль имеет холостой ход, то есть при ее нажатии не создаются никакие усилия;
- Педаль тормоза попросту не нажимается.
Замена
Наиболее сложный процесс — это разборка. Потому поговорим о нем детальнее.
От трубопровода аккуратно отсоедините главный цилиндр.
Отсоедините от аварийного индикатора тормозной жидкости колодку, которая оснащается проводками. Соединение на «десятке» осуществляется клеммами.
Прикройте чем-нибудь отверстия трубопровода и узла, чтобы не допустить утечку тормозной жидкости. Она загрязнит внутреннее пространство, что нежелательно.
Теперь снимите цилиндр вместе с бачком. Для этого достаточно отвинтить крепежные гайки, которые элемент соединяется с вакуумным усилителем.
После снятия датчика уровня тормозной жидкости слейте из баска и самого цилиндра имеющуюся там тормозную жидкость.
Если серьезной необходимости нет, бачок снимать не стоит. Но для полноценной сборки бак снимается, а затем устанавливается на место в строгом порядке.
Перед обратной сборкой каждый элемент промывается очищенной тормозной жидкостью
Хорошая альтернатива — изопропиловый спирт.
Не забудьте просушить детали компрессором и протереть чистой, сухой тряпкой.
Тщательно избегайте попадания на главный цилиндр топлива или керосина.
Особое внимание обратите на уплотнительные кольца. Если вы их промываете специальным спиртом, не держите кольца в этой жидкости дольше 20 секунд
После обработке сразу высушите и протрите уплотнители.
Поверхность поршня и зеркала обработайте, удалив всю ржавчину.
При замене главного цилиндра в обязательном порядке устанавливаются новые уплотнительные кольца, вне зависимости от их текущего состояния.
Проверьте упругость пружин поршня под нагрузкой. Обратитесь к руководству по ремонту ВАЗ 2110, где указаны соответствующие нагрузки и усилия для проверки.
При свободном состоянии длина пружины должна составлять 59,8 миллиметров. Если показатель имеет отклонение от нормы, обязательно замените пружины.
Прокачка
Если вы думаете, что после замены главного тормозного цилиндра можно спокойно выезжать на дороги, то вы ошибаетесь. На самом деле полноценный ремонт тормозных цилиндров на ВАЗ 2110 включает в себя прокачку.
Процедура не сложная, но требует соблюдения инструкции:
- Найдите человека, который вам поможет в этом деле. Один будет возле машины, а второй — непосредственно в салоне.
- Накачайте тормозную педаль путем нескольких нажатий на нее.
- Помощник зажимает педаль, а вы тем временем немного откручиваете штуцер на одной из трубок тормозной системы.
- При этом должен выйти воздух, а также небольшая порция тормозной жидкости. Не пугайтесь течи, это вполне нормально.
- Обратно затягивайте штуцер, используя тот же ключ, что и при раскручивании — на 10.
- Командуйте помощнику опускать деталь.
- Процедура повторяется до того момента, как при раскручивании штуцера начнут выходить пузыри воздуха.
- Подобными действиями прокачивается каждый из четырех контуров.
- Предварительно убедитесь, что в расширительном бачке тормозная жидкость залита до требуемого уровня.
Собственно, на этом ремонтные работы, связанные с главным тормозным цилиндром, можно считать завершенным. Опыт эксплуатации такого автомобиля как ВАЗ 2110 подсказывает, что всегда в багажнике следует хранить емкость с тормозной жидкостью. Ситуации на дороге происходят всякие, и к ним нужно быть готовым.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Вакуумный усилитель
Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.
Применение и назначение
Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы.
Его задачи обширные, но со всеми усилитель справляется отлично:
- Увеличивается степень сопротивляемости тормозной педали;
- Снижает показатель нагрузки на тормозную систему;
- Выступает в роли высокоэффективного вспомогательного узла;
- Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.
У данного элемента следующие составляющие:
- Плотный корпус, для изготовления которого применяют высокопрочный полимер;
- Диафрагма, которая также называется собирательным узлом;
- Следящий или контрольный специализированный клапан;
- Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
- Главный шток поршня цилиндра тормозной системы (главного);
- Возвратная пружина переключателя.
Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.
- Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
- Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.
Также стоит отметить диафрагму, которая выполняет две очень важные задачи:
- Корректирует положение поршня в пространстве;
- Докачивает тормозную жидкость к главным тормозным цилиндрам.
Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.
Неисправности и способы их проверки
Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:
- При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
- Автомобиль начинает троить;
- Свечи зажигания перестают работать эффективно;
- Расход топлива заметно увеличивается.
Вы сами прекрасно понимаете, что если шипит вакуумный усилитель тормозов у ВАЗ 2110, ничего хорошего в этом нет. Потому необходимо предпринять соответствующие действия. Это касается всех неисправностей, которые могут возникнуть.
Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить.
Выполняется данная процедура следующим образом:
- Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
- После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
- После запуска педаль будет сама немного смещаться вперед.
Такая ситуация характерна только для исправного вакуумного усилителя. Потому если вакуум не образовался, проверьте места соединений и шланг на предмет герметичности, плюс изучите состояние обратного клапана. Часто причина кроется в разрушении или деформации резиновых компонентов, которые можно легко заменить.
Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие.Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.
Замена
Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.
Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.
- Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
- Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
- Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
- Аккуратно демонтируйте цилиндр от усилителя.
- Отсоединять тормозные трубки не имеет никакого смысла.
- Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
- Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
- Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
- Теперь вы легко можете отключить тормозную педаль и усилитель.
- Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
- На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.
Неисправности и диагностик ГТЦ
Определить, что требуется ремонт или полная замена ГТЦ ВАЗ 2110 можно по следующим признакам:
- Чересчур мягкая педаль тормоза.
- При нажатии на педаль, она не возвращается в исходное положение.
- На корпусе вакуумного усилителя и в местах стыка с ГТЦ появляются подтеки рабочей жидкости.
- В момент торможения заедает педаль.
Если появились такие признаки, то необходимо провести диагностику, а только потом браться за ремонт агрегата. Проверку необходимо начинать с корпуса – на нем не должно быть трещин и подтеков рабочей жидкости. Далее нужно осмотреть уплотнительные кольца на наличие повреждений и потертостей. Если уплотнители разбухли, то здесь ремонт не нужен, достаточно будет промыть главный тормозной цилиндр спиртом.
Также агрегат должен быть полностью герметичен. Проверить это можно только на специальном стенде, поэтому своими руками такую диагностику провести нельзя. Если с герметичностью проблем нет, то стоит перейти к проверке зазора между ГТЦ и поршнями – исходные параметры присутствуют в руководстве по обслуживанию ВАЗ 2110.
Основные нюансы прокачки тормозной системы на автомобилях марки ВАЗ 2110
Следует соблюдать правильный алгоритм прокачки системы, учитывая диагональное разнесение тормозных контуров. Если вы не совсем понимаете, что такое диагональное разнесение контуров ВАЗовской тормозной системы, просто соблюдайте следующую последовательность действий:
- прокачиваете систему через штуцер заднего правого колеса, закрываете;
- переходите к переднему левому, выполняете аналогичную процедуру;
- открываем задний левый штуцер;
- заканчиваем процедуру на переднем правом колесе.
После всех работ стоит обязательно проверить герметичность всех штуцеров. Попросите напарника в салоне автомобиля вдавить педаль тормоза в пол, а сами, протерев сухой тряпочкой штуцер, визуально проверяете отсутствие подтеков. Убедитесь в том, что тормозные шланги и магистрали полностью сухие. Только после того, как проверили все штуцера, надеваете на них колпачки.
Если после нескольких дней езды педаль тормоза вновь стала вялой и ухудшилась работа тормозов — не стоит чрез меру расстраиваться. Вероятнее всего, произошла усадка тормозной жидкости (повторного вспенивания тормозухи и запузыривания магистралей воздухом). Это могло произойти по причине корродирования как самой системы, так и плохого качества самой жидкости.
Замена тормозной жидкости ВАЗ 2110 иногда выливается в вышеупомянутые проблемы. Ничего страшного в этом нет. Обратно зовем напарника и повторно повторяем процедуру прокачки. Проверяем уровень тормозной жидкости. После у вас уже точно не должно быть никаких проблем.
Тормозная система является одной из важных систем в автомобиле, ведь без тормозов невозможно представить ни одной, даже самой короткой поездки. Тормозная система состоит из множества элементов, но кровь в ее жилах — тормозная жидкость. Выбираем качественную тормозную жидкость для ВАЗ 2110 .
Почему нужно менять тормозную жидкость ? Тормозная жидкость эксплуатируется в тяжелых условиях, в результате чего даже при спокойной езде она может нагреваться до +150-180°С. Новая качественная тормозная жидкость справляется со своими обязанностями без затруднений. Но в процессе работы она неизбежно влагу, из-за чего температура кипения снижается. Как только тормозная жидкость наберет большое количество воды, то она может закипеть уже 145-160°С. Из-за чего происходит «паровая блокировка тормозов», это когда из-за резкого расширения образовавшихся пузырьков часть жидкости выдавливается в резервный бачок, а при нажатии педали оставшаяся внизу жидкость не может создать нужного давления, т.к. насыщена пузырями, и педаль проваливается.Как проверить состояние и уровень тормозной жидкости ? Уровень тормозной жидкости проверяется по уровню на бочке. Состояние тормозной жидкости определяют по цвету. Если она потемнела или имеет ржавый цвет, тогда ее следует заменить.
Через сколько нужно менять тормозную жидкость в ВАЗ 2110 ? По регламенту через 45000км или 3 года, что наступит быстрее.
Какую выбрать тормозную жидкость для ВАЗ 2110 ?Тормозная жидкость, как и ГСМ следует покупать проверенной марки и в проверенных местах, таким образом Вы обережете себя от покупки некачественного продукта.При выборе можно опираться на обзор тормозной жидкости ВАЗ. результаты опроса или комментарии.
Какой тип тормозной жидкости выбрать для ВАЗ 2110 ?Тормозную жидкость классифицируют на DOT 3, 4, 5 и 5.1.
- DOT 3 (гликолевая основа)– для относительно тихоходных автомобилей с барабанными тормозами или дисковыми передними тормозами;
- DOT 4 (гликолевая основа)– на современных быстроходных автомобилях с преимущественно диcковыми тормозами на всех колесах;
- DOT 5.1 (гликолевая основа) – на дорожных спортивных автомобилях, где тепловые нагрузки на тормоза значительно выше.
- DOT 5 (силиконовая) на обычных транспортных средствах практически не применяются.
Тормозная жидкость на гликолевой основе поглощают воду и разъедает краску.Силиконовая тормозная жидкость не поглощает воду и не разъедает краску, но требует хорошей прокачки тормозов. В противном случае вся влага в гидравлической системе будет скапливаться в одном месте и может вызвать локальную коррозию в гидравлике.
Совместимость тормозных жидкостейВсе тормозные жидкости взаимозаменяемы по своей основе. То есть взаимозаменяемы DOT 3, 4, 5.1, а DOT 5 только сам с собой.
Как заменить тормозную жидкость в ВАЗ 2110 ?Сменить тормозную жидкость можно по этой инструкции.
Итак, голосуем и оставляем отзывы о тормозной жидкости для ВАЗ 2110-12 :
- Какую марку тормозной жидкости выбрали ?
- Какой тип тормозной жидкости Вы используете ?
- Какая тормозная жидкость была залита до этого ?
- Через сколько меняете торм.жидкость ?
- Впечатления и замечания по тормозной жидкости ?
p.s. комментарии не по теме будут удаляться.
