Какие задние тормоза установлены на Лада Веста: дисковые или барабанные?

Инструкция по замене тормозного барабана

Если автомобилист не обладает достаточным опытом и навыками для самостоятельной починки тормозной системы, задачу лучше всего поручить квалифицированным специалистам в автосервисе. Но при желании, все манипуляции вполне можно осуществить своими руками. Необходимо лишь вооружиться некоторыми базовыми знаниями и набором инструментов.

Необходимые инструменты

Для замены тормозных барабанов на Ладе Веста потребуются следующие инструменты:

  • нож;
  • зубило;
  • молоток;
  • отвертка;
  • шестигранная головка на 30;
  • вороток;
  • удлинитель;
  • набор ключей;
  • домкрат;
  • ветошь;
  • жидкость для удаления коррозии;
  • специальные упоры под колесо;
  • инструмент для снятия стопорных колец.

Демонтаж

Чтобы снять тормозной барабан с Лада Веста, необходимо сделать следующее:

Установить машину на подъемник или приподнять конкретный угол при помощи домкрата. Во втором случае обязательно надо разместить под днищем дополнительные упоры.
Полностью отпустить ручной тормоз.
При помощи ключа отвинтить крепления и снять колесо.
Зубилом снять заглушку оси ступицы. Делать это надо максимально аккуратно, чтобы не помять деталь.
Открутить гайку, которая крепит барабан к оси.
Немного уменьшить длину распорной планки. Тут потребуется повернуть барабан, в одно из отверстий просунуть отвертку и повернуть храповик по часовой стрелке.
Снять барабан. Обычно на Ладе Весте проблем с этим не возникает, однако если деталь идет туго, ось ступицы нужно смазать

Все манипуляции проводятся осторожно, чтобы не повредить ротор АБС.

Снятый барабан осматривают и диагностируют на предмет серьезных дефектов. Если деталь нельзя эффективно отремонтировать, принимают решение о полной замене.

Установка барабанов

Непосредственно перед установкой нового тормозного барабана необходимо узел очистить от грязи при помощи металлической щетки и ветоши. После этого проверяют состояние тормозных колодок. Если наружный диаметр не соответствует норме, детали регулируют.

Новый барабан устанавливают на ось ступицы и фиксируют при помощи гайки. На этом этапе пригодится сменная головка на 30, вороток, ключ и удлинитель.

После этого надо проверить положение барабана и, при необходимости, скорректировать привод стояночного тормоза. Теперь можно ставить на место колесо.

Перед эксплуатацией надо несколько раз нажать на педаль тормоза и проверить уровень тормозной жидкости. Если ее недостаточно –  долить нужное количество.

Во время нажатий на педаль требуется также поднять и опустить рычаг стояночного тормоза, нажимая на кнопку. В это время механизм автонастройки системы будет щелкать. Как только щелчки прекратятся, автомобиль будет готов к использованию.

Проверка

При разборке узла с тормозным барабаном необходимо тщательно осмотреть все находящиеся рядом узлы на предмет внешних дефектов. Это касается всех колодок, приводных элементов, подшипников и тому подобного

Особенно важно проверить состояние кольца ABS

Барабан также тщательно осматривается. Любые местные повреждения и дефекты сказываются на эффективности работы тормозов

Особенно важно обращать внимание на места соприкосновения с колодками и возможные центры ржавчины

Далее измеряются размеры барабана. Снимаются мерки с внутреннего диаметра, а также расстояния между диаметральными точками обода. Полученные данные позволят сформировать картину о состоянии барабаны и выявить возможные отклонения от нормы.

Номинальное значение внутреннего диаметра равно 203.2 мм. Увеличение показателя больше 204.45 мм говорит о серьезной деформации.

Lada Vesta SW Cross Карфаген › Logbook › Замена передних и задних тормозных колодок…

Решил я на выходных поменять тормозные колодки вкруг. А не рановато ли, скажете вы? Пробег всего 6 тыс. км. Тормоза у Весточки со штатными колодками TRW просто отличные, очень цепкие, но и от того тормозные диски они съедают очень быстро. За 6 тыс. пробега на передних дисках появилась ощутимая выработка. Такими темпами при замене тормозных колодок придется сразу и диски менять. На задних дисках выработки нет, но при движении назад раздается жуткий гул.

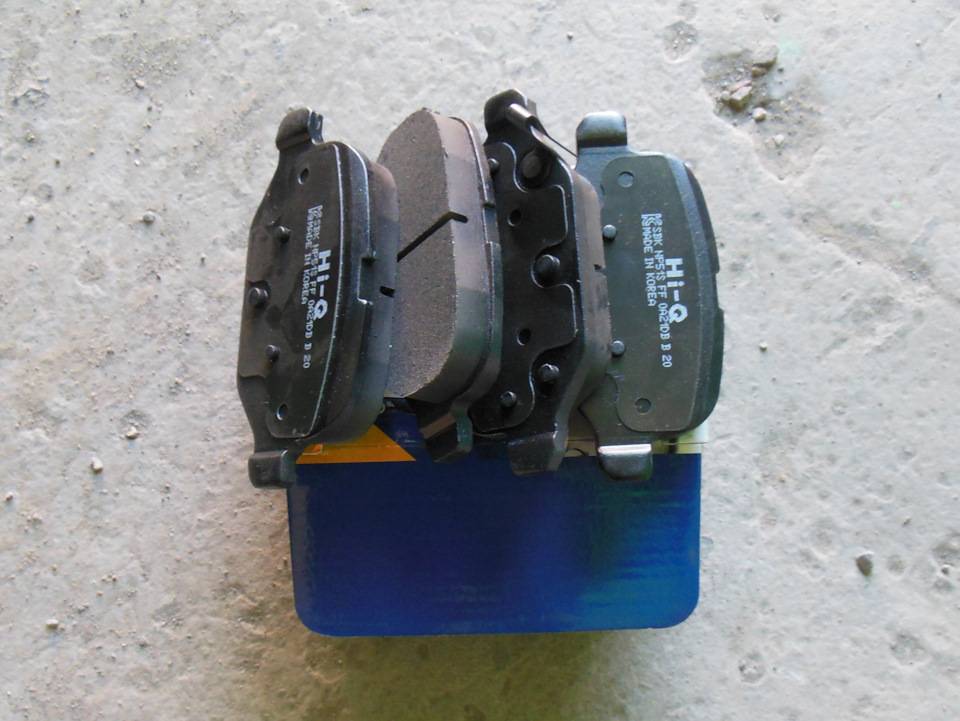

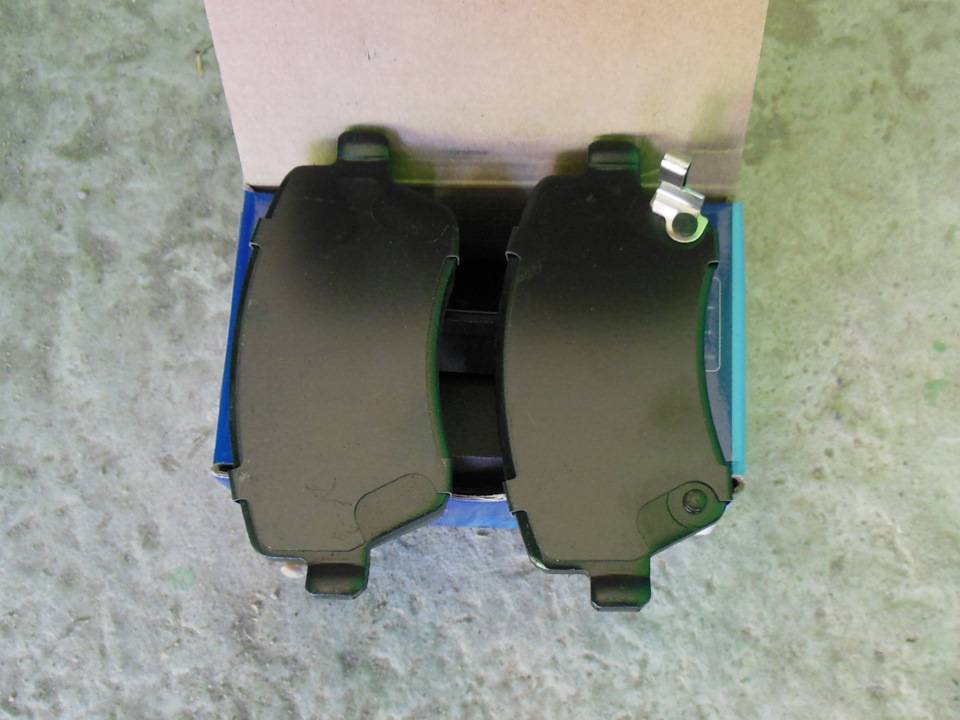

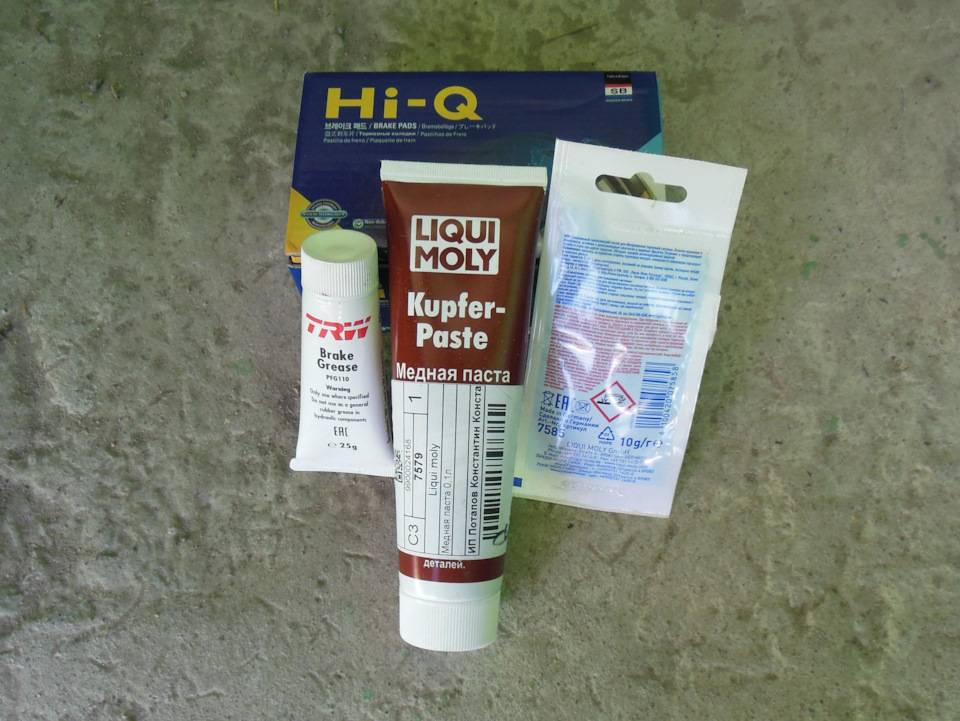

В общем, решил поменять колодки TRW на Sangsin (Hi-Q), заказал:1. Колодки тормозные дисковые Sangsin (арт. SP 1564) – передние;2. Колодки тормозные дисковые Sangsin (арт. SP 1709) – задние;3. Синтетическая смазка для тормозной системы Liqui Moly Bremsen-Anti-Quietsch-Paste (арт. 7585);4. Медная паста Liqui Moly Kupfer-Paste (арт. 7579);5. Смазка пластичная TRW (арт. PFG 110).

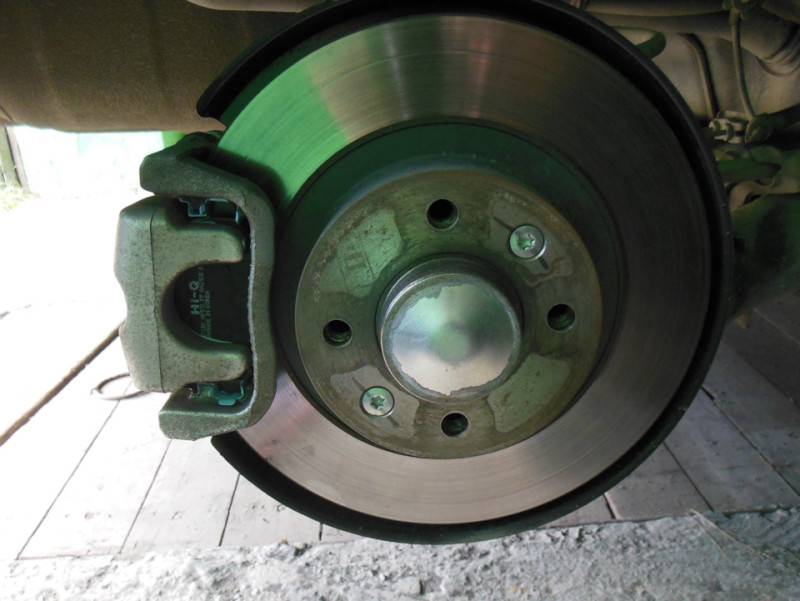

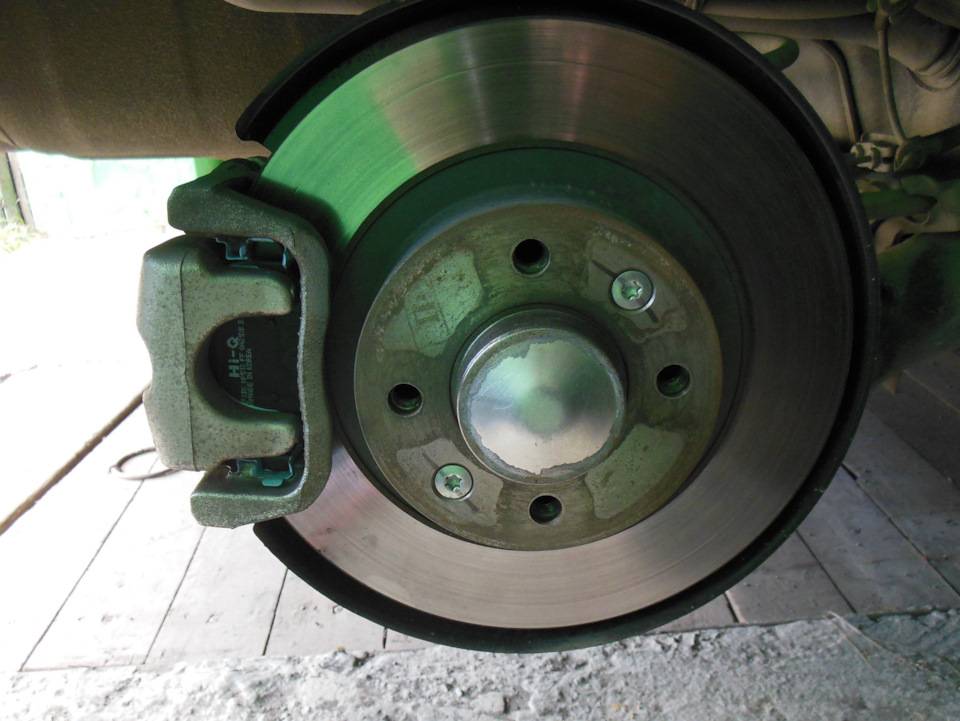

Замена колодок особой сложности не представляет, поэтому подробно расписывать не вижу смысла. Для замены передних колодок потребуется два ключа – на 13 и 15; для задних – на 13 и 17. Отворачиваем два винта крепления суппорта, удерживая одним ключом направляющую. Отводим в сторону суппорт (за шланг не подвешиваем), снимаем старые колодки и направляющие пластины. Все очищаем щеткой, смазываем и ставим новые колодки. Проверяем ход направляющих, по необходимости стягиваем пыльник, вынимаем и смазываем смазкой TRW. Перед установкой суппорта утапливаем тормозной поршень и смазываем контактные поверхности. Устанавливаем суппорт на место и крепим винтами.

Обратил внимание на отсутствие заглушек ступиц на передних колесах, ну в принципе не новость. Были у меня две новых заглушки от предыдущей машины (арт. 1J0 501 249 C), но просто так посадить их не получилось, пришлось оправкой выгибать центр заглушки

1J0 501 249 C), но просто так посадить их не получилось, пришлось оправкой выгибать центр заглушки.

Перед установкой колеса смазывал ступицу медной смазкой. В той же последовательности меняем колодки и на втором переднем колесе.С передом закончили, переходим к замене задних колодок. Перед заменой снимаем автомобиль с ручного тормоза. Аналогично замене передних колодок снимаем суппорт, все очищаем, смазываем, ставим новые колодки.

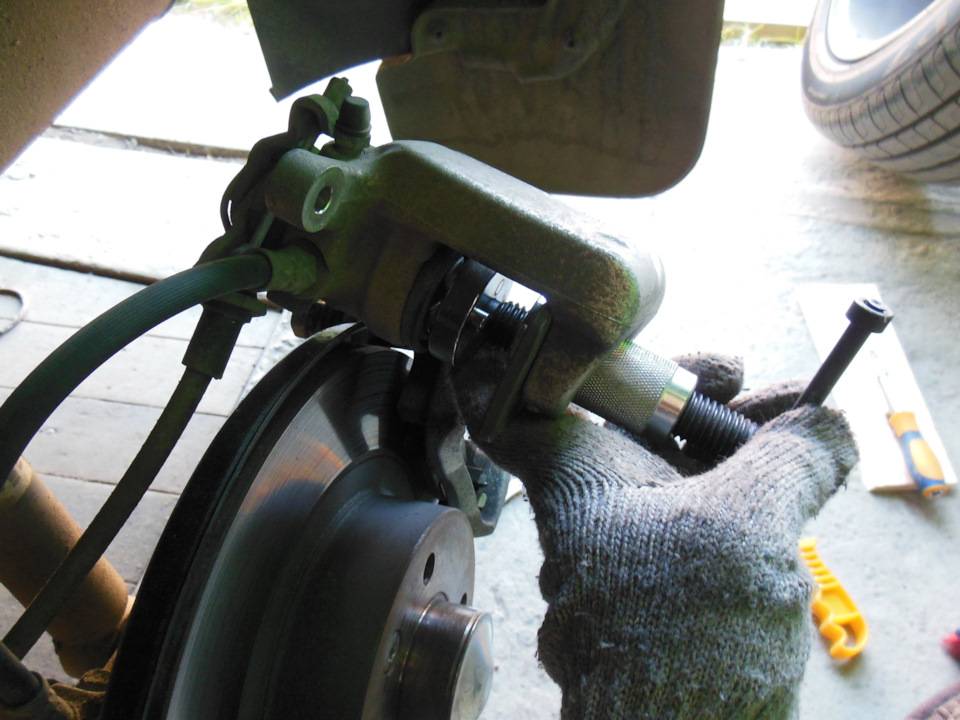

А вот просто так задавить тормозной поршень не получится, его нужно задавливать вкручивая. Для этого у меня уже имелось приспособление для утапливания поршней тормозного цилиндра VAG Дело техники (арт. 820 005), только пришлось немного подточить выступающие зацепы.

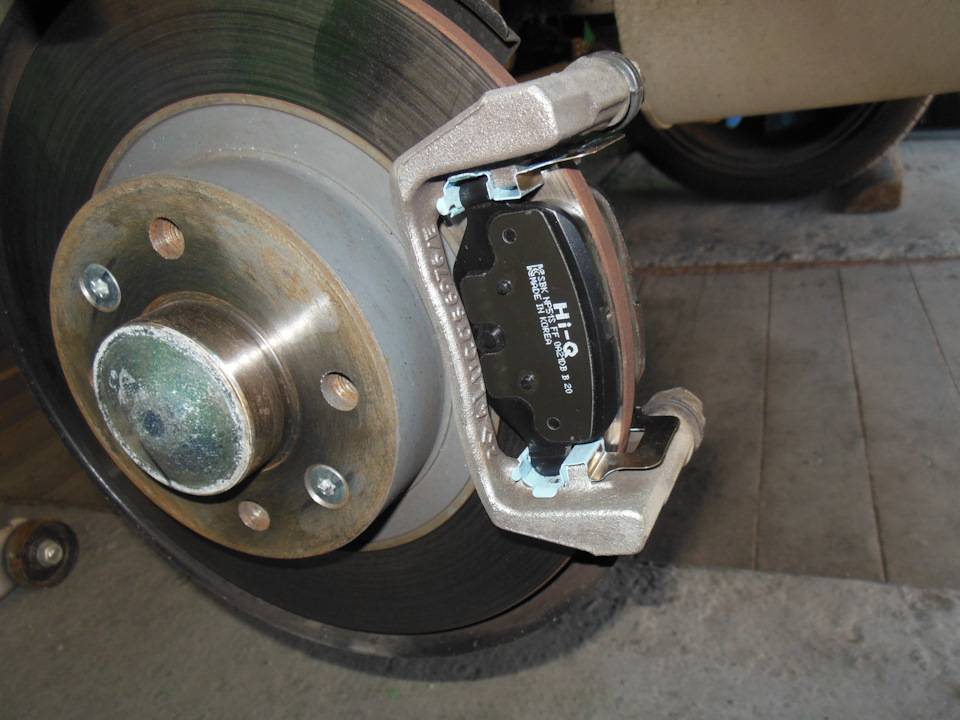

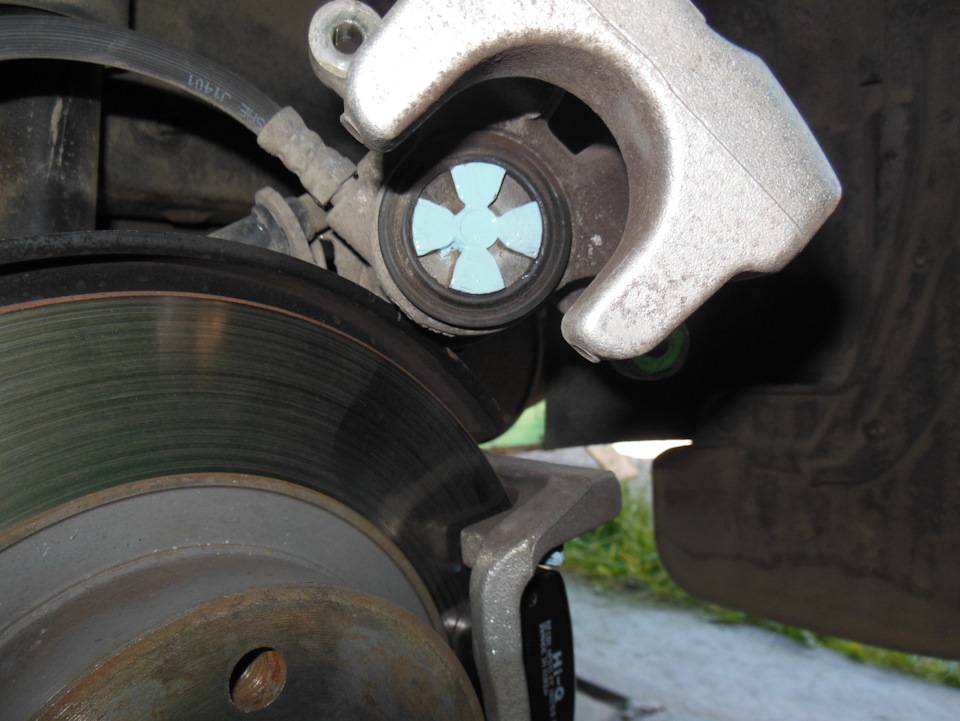

Вкручиваем поршень, следим за тем, чтобы при установке шпенек на колодке попал в паз поршня. Смазываем контактные поверхности и ставим суппорт на место.

Убеждаемся, что шпенек на внутренней колодке попал в паз, прокачиваем педалью тормоза и подводим цилиндр к колодке. Ставим колесо и переходим ко второй стороне, все делаем аналогично.

Перед началом движения хорошо прокачиваем тормоза педалью и первые десятки километров резко не тормозим, притираем колодки.После замены и притирке колодок заметил, что тормоза стали более «ватные», нет прежней цепкости, но скрипа при торможении нет и гул при движении назад исчез.

Источник статьи: http://www.drive2.com/l/563154738535727550/

Система коррекции и помощи при вождении автомобиля Лада Веста

Автомобиль Лада Веста оснащен всеми самыми необходимыми системами, которые способствуют комфортному управлению автомобиля. Все ниже перечисленные системы присутствует абсолютно во всех комплектациях автомобиля, что делает его весьма привлекательной фигурой на рынке автомобилей. ABS или антиблокировачная система

— в случае экстренного, а иногда и штатного торможения, предотвращает полную блокировку колес автомобиля, благодаря этой системе уменьшается тормозной путь автомобиля, также во время торможения появляется возможность управлять автомобилем за счет того, что колеса не заблокированы. При работе этой системы Вы наверняка услышите характерный «треск» и легкое биение педали тормоза.

EBD или распределение тормозных сил

— правильно распределяет тормозные силы передней и задней оси автомобиля, система активируется при неправильной работе ABS, обозначается на приборной панели в виде красного сигнализатора — «Отказ тормоза».

BA или вспомогательное торможение

— данная функция считывает то, как быстро Вы нажали на педаль тормоза, из полученных данных система распознает являлось ли обычным торможением или экстренным. В случае экстренного торможения система увеличит давление в приводе тормозной системы до определенного уровня и будет его держать до тех пор, пока нажата педаль тормоза.

HHC или предотвращение скатывания автомобиля при трогании на подъеме

— при остановке автомобиля на уклоне, угол которого равен четырем процентам или более, система HHC активируется для помощи в дальнейшем начале движения автомобиля, чтобы HHC сработала правильно, нажмите педаль тормоза с достаточным усилием для того, чтобы автомобиль оставался на месте, после включения передачи, отпускания педали тормоза и нажатии педали акселератора, система будет удерживать автомобиль на месте пока он не начнет движение, но не более двух секунд. Система автоматически отключается если автомобиль стоит на стояночном тормозе или же открыта водительская дверь автомобиля.

ESC и TC — или контроль устойчивости и противобуксовочная система

— две эти функции автомобиля Лада Веста работают в паре и активируются автоматически при включении двигателя автомобиля. ESC отвечает за надежную устойчивость автомобиля на дороге, система считывает скорость вращения всех колес и если одно или несколько из них начинают вращаться быстрее, система замедляет их вращение, в более серьезных ситуациях система сбрасывает обороты двигателя, благодаря чему, возвращает управляемость автомобиля. TC осуществляет те же функции, что и ESC только при трогании автомобиля, что уменьшает чрезмерную пробуксовку колес автомобиля.

DSC_9654 (Копировать)


Заливаем в бачок новую тормозную жидкость. Заливаем в бачок новую тормозную жидкость.

Внимание! Тормозная жидкость, попавшая на лакокрасочное покрытие, пластмассовые детали и проводку автомобиля, может вызвать их повреждение. Немедленно удалите ее чистой ветошью

Далее вам предстоит прокачать гидропривод тормозной системы до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцеров прокачки всех рабочих цилиндров.

Прокачку для замены жидкости проводим при неработающем двигателе сначала на одном контуре, а затем на другом в следующей последовательности:

  • тормозной механизм правого заднего колеса;
  • тормозной механизм левого переднего колеса;
  • тормозной механизм левого заднего колеса;
  • тормозной механизм правого переднего колеса.

Перед прокачкой проверяем уровень рабочей жидкости в бачке гидропривода тормозов. При необходимости доливаем жидкость. Прокачку тормозов проводим с помощником. Очищаем от грязи штуцер прокачки тормозного механизма правого заднего колеса.

Признаки изношенных колодок

Проблемы в работе тормозных накладок могут возникнуть в результате естественного стирания или некачественного материала изделия, приводящего к быстрому износу поверхности колодки автотранспортного средства.

На что следует обращать внимание, чтобы вовремя предупредить неэффективную работу тормозных накладок:

Появление большого подъема ручки стояночного тормоза. Нормальное поднятие у Лады Весты определяется в 3 или 4 щелчка. Еще одним показателем является то, что на подъеме при поднятом ручнике автомобиль начинает катиться под уклон. Конечно, это может происходить из-за растянутого троса.

  • На Весте с повышенной комфортностью устанавливаются электронные датчики, которые сигнализируют о критическом уровне стирания колодки.
  • Резкое снижение уровня тормозной жидкости.
  • Педаль тормоза начинает постепенно проваливаться.
  • При торможении автомобиль заносит в одну из сторон.
  • В процессе эксплуатации автомашины тормозной путь начинает меняться в большую сторону.

Поскольку в процессе проектирования Лада Веста стала совершеннее, в ее систему торможения включена автоматическая регулировка ручного тормоза, которая будет действенной независимо от используемой КПП – механической или автомата, ярко выраженные признаки износа колодок себя практически не проявляют. В отдельных случаях возможно неравномерное торможение автомобиля, замедленная реакция на педаль тормоза, но совсем не обязательно это свидетельствует об истирании накладок.

По информации специалистов сервисной службы, в среднем на автомобиле Лада накладки прослужат 30-45 тысяч. В сравнении с одними из первых Ваз 2105, это достаточно много.

Дополнительные системы безопасности на Лада Веста

Помимо основного механизма торможения, предназначенного управлять автомобилем путем нажатия водителем на педаль или применением ручника, автомобиль «АвтоВАЗа» располагает целым рядом адаптивных электронных девайсов:

  • ABS – препятствует блокировке колес во время экстренного торможения;
  • HSA – помощь при трогании и движении на подъеме;
  • TCS – противобуксовочное устройство, которое помогает преодолевать легкое бездорожье без пробуксовки, распределяя крутящий момент на колесо в зависимости от его нагрузки;
  • ESC – система курсовой устойчивости контролирует поведение авто в заносе, благодаря чему машина сохраняет заданную траекторию;
  • EBD – устройство распределения силы торможения, позволяющая оказывать разные усилия и влиять на быстроту остановки.

Учитывая все эти нововведения на Лада Веста, в паре с хорошими тормозными элементами они могут предотвратить любую внештатную ситуацию на дороге, связанную с устойчивостью и управлением машины.

Дисковые тормоза задних колес (ЗДТ) устанавливаются на Lada Vesta с завода, но не на всех комплектациях. У любителей тюнинга, имеющих задние барабанные тормоза, есть выбор: купить комплект ЗДТ для Весты у сторонних производителей или доработать тормоза по заводскому варианту. В этой статье расскажем о том, что потребуется для установки штатного комплекта ЗДТ.

Одному из владельцев Lada Vesta Exclusive удалось выяснить у сотрудника АвтоВАЗа, что нужно для замены барабанных тормозов Весты на дисковые. По его словам:

  • Балку менять не нужно.
  • Блок ABS прошивать не нужно.

На втором фото видно, что между балкой и осью стоит проставка (заводская) к которой крепится пыльник. В заводском варианте диск и ступица сделаны раздельно и это является огромным плюсом, не нужно постоянно менять подшипники с каждой заменой диска.

Артикулы штатного комплекта ЗДТ Lada Vesta:

  • 8450031133 Кронштейн крепления заднего тормоза левый:
  • 8450031132 Кронштейн крепления заднего тормоза правый:
  • 8450031161 Болт М10-1,25-40;
  • 8450031687 Кожух защитный заднего тормоза левый:
  • 8450031686 Кожух защитный заднего тормоза правый:
  • 00001-003836021 Винт с шестигранной головкой;
  • 8450031130 Ступица заднего колеса в сборе;
  • 8450031131 Диск заднего тормоза;
  • 21080610526810 Винт крепления фиксатора;
  • 8450031162 Тормоз задний правый в сборе;
  • 8450031163 Тормоз задний левый в сборе;
  • 21080-2904194-00 Болт крепления шаровой опоры;
  • 00001-000516870 Шайба 10 Табл.10188;
  • 21080-2904194-00 Болт крепления шаровой опоры;
  • 00001-000516870 Шайба 10 Табл.10188;
  • 11196-3502089-00 Комплект задних тормозных колодок;
  • 8450031129 Шланг гибкий задних тормозов в сборе: 2шт;
  • 8450031137 Кронштейн крепления шланга тормоза левый;
  • 8450031136 Кронштейн крепления шланга тормоза правый.

Примерная цена деталей этого комплекта около 30 тыс. рублей.

А какой комплект задних дисковых тормозов выбрали бы вы (см. опрос после статьи)?

Напомним, ранее специалист АвтоВАЗа рассказывал, почему в компании до сих пор использует сзади тормозные барабаны, а не диски.

Причины и признаки изношенных колодок

Определить необходимость замены или профилактического осмотра колодок можно по ряду характерных признаков. Неисправности заключаются либо в некачественных комплектующих, вызывающих разрушение фрикционного материала, либо в естественном износе.

Увеличенный ход стояночного тормоза

Так как Lada Vesta оснащается барабанными задними тормозами, то для нее этот признак актуален. В норме ручной тормоз поднимается на 3 или 4 щелчка. Признаком износа является подъём на 5-7 щелчков. При остановке на подъёме автомобиль катится при поднятом ручном тормозе – ручник не держит. Возможно, проблема заключается в растянутом тросе, но проверить колодки не помешает.

Датчик износа подаёт сигнал

На Весту в максимальной комплектации устанавливается датчик износа тормозных колодок. Когда накладка из фрикционного материала истончается до критического уровня, датчик при каждом торможении начнет издавать характерный звук. На некоторых автомобилях устанавливается датчик электронного типа, он сигнализирует об износе сигнальной лампой на панели приборов.

Снижается уровень тормозной жидкости

Если основной элемент тормозной системы находится в изношенном состоянии, то для его эффективного прижатия к диску или барабану суппорта цилиндры должны прилагать больше усилий, используя для этого больше жидкости. Соответственно, можно наблюдать снижение ее уровня. Объем тормозной жидкости может уменьшаться при неисправности цилиндров, повреждениях шлангов или магистрали.

Педаль тормоза с увеличенным ходом

Как и в предыдущем случае – если колодки достаточно изношенные, то для их прижатия нужны большие усилия, соответственно, ход педали увеличивается.

Повреждения колодок

На дисковых тормозах механические повреждения (отслаивания, сколы, трещины) можно увидеть невооружённым взглядом. Их можно обнаружить и на самих дисках.

Неравномерно изношенные колодки

Если на одной из сторон наблюдается увеличенный износ фрикционного материала по отношению к другому, то это может свидетельствовать о выходе из строя (заклинивании) одного из суппортов. Если его не поменять, то замена комплекта колодок ничего не даст – износ будет такой же неравномерный, а торможение неэффективным и даже опасным, так как машину будет уводить в сторону.

Увеличенный тормозной путь

Необходимо срочно заменить запчасти тормозной системы, если тормозной путь автомобиля стал неестественно большим. Низкая эффективность торможения может свидетельствовать о сильном износе передних колодок – они изнашиваются гораздо быстрее, чем задние, так как принимают большую нагрузку. Другой причиной может быть неисправность суппорта, негерметичность системы или низкий уровень тормозной жидкости.

В самых запущенных случаях сигнализатором критического износа колодок станет скрежет при торможении. Это происходит, когда накладка стирается до основания, и металлические пластины колодок начинают тереться о диски или барабаны. Эксплуатация автомобиля при таком износе запрещена, так как может привести к заклиниванию барабанов и серьезным повреждениям дисков, в итоге их придется полностью заменить.

Система коррекции и помощи при вождении автомобиля Лада Веста

Автомобиль Лада Веста оснащен всеми самыми необходимыми системами, которые способствуют комфортному управлению автомобиля. Все ниже перечисленные системы присутствует абсолютно во всех комплектациях автомобиля, что делает его весьма привлекательной фигурой на рынке автомобилей. ABS или антиблокировачная система

— в случае экстренного, а иногда и штатного торможения, предотвращает полную блокировку колес автомобиля, благодаря этой системе уменьшается тормозной путь автомобиля, также во время торможения появляется возможность управлять автомобилем за счет того, что колеса не заблокированы. При работе этой системы Вы наверняка услышите характерный «треск» и легкое биение педали тормоза.

EBD или распределение тормозных сил

— правильно распределяет тормозные силы передней и задней оси автомобиля, система активируется при неправильной работе ABS, обозначается на приборной панели в виде красного сигнализатора — «Отказ тормоза».

BA или вспомогательное торможение

— данная функция считывает то, как быстро Вы нажали на педаль тормоза, из полученных данных система распознает являлось ли обычным торможением или экстренным. В случае экстренного торможения система увеличит давление в приводе тормозной системы до определенного уровня и будет его держать до тех пор, пока нажата педаль тормоза.

HHC или предотвращение скатывания автомобиля при трогании на подъеме

— при остановке автомобиля на уклоне, угол которого равен четырем процентам или более, система HHC активируется для помощи в дальнейшем начале движения автомобиля, чтобы HHC сработала правильно, нажмите педаль тормоза с достаточным усилием для того, чтобы автомобиль оставался на месте, после включения передачи, отпускания педали тормоза и нажатии педали акселератора, система будет удерживать автомобиль на месте пока он не начнет движение, но не более двух секунд. Система автоматически отключается если автомобиль стоит на стояночном тормозе или же открыта водительская дверь автомобиля.

ESC и TC — или контроль устойчивости и противобуксовочная система

— две эти функции автомобиля Лада Веста работают в паре и активируются автоматически при включении двигателя автомобиля. ESC отвечает за надежную устойчивость автомобиля на дороге, система считывает скорость вращения всех колес и если одно или несколько из них начинают вращаться быстрее, система замедляет их вращение, в более серьезных ситуациях система сбрасывает обороты двигателя, благодаря чему, возвращает управляемость автомобиля. TC осуществляет те же функции, что и ESC только при трогании автомобиля, что уменьшает чрезмерную пробуксовку колес автомобиля.

Самостоятельная установка задних дисковых тормозов на Лада Веста – детали и работа

Лада Веста с завода комплектуется задними дисковыми тормозами, однако доступны они не для всех комплектаций. А потому некоторые владельцы отечественной модели, которые купили ее в недорогой версии, хотят самостоятельно заменить барабанные задние тормозные механизмы на дисковые.

Компоненты

В такой ситуации есть 2 варианта развития событий:

  1. Произвести доработку в соответствии с заводской схемой;
  2. Приобрести компоненты у другого производителя.

ВАЖНО! Самовольное внесение изменений в конструкцию тормозной системы автомобиля, к числу которой и относится самостоятельная установка задних дисковых тормозов на Лада Веста, может быть расценено как нарушение ПДД. И вот, один из обладателей Lada Vesta в комплектации Exclusive рассказал, что он смог выяснить у работника АвтоВАЗа, какие именно компоненты необходимы для проведения замены барабанных тормозов на дисковые. И вот, один из обладателей Lada Vesta в комплектации Exclusive рассказал, что он смог выяснить у работника АвтоВАЗа, какие именно компоненты необходимы для проведения замены барабанных тормозов на дисковые

И вот, один из обладателей Lada Vesta в комплектации Exclusive рассказал, что он смог выяснить у работника АвтоВАЗа, какие именно компоненты необходимы для проведения замены барабанных тормозов на дисковые.

Как сообщил сотрудник завода, необходимости в замене балки и перепрошивке блока ABS нет, а это существенно ускоряет и удешевляет проведение работ.

Кроме того, на снимке отчетливо видно, что между осью и балкой имеется штатная проставка и именно к ней фиксируется пыльник. С завода ступица и диск идут раздельно, потому после самостоятельной установки задних дисковых тормозов на Лада Веста, отпадает необходимость в замене подшипников, если нужно заменить диск.

Все компоненты, необходимые для замены тормозов своими руками, представлены в таблице вместе с артикулами.

ПозицияАртикул
Правый кронштейн крепления шланга тормоза8450031136
Левый кронштейн крепления шланга тормоза8450031137
Гибкий шланг задних тормозов в сборе – 2 ед.8450031129
Задние тормозные колодки (полный комплект)11196-3502089-00
Шайба 1000001-000516870
Болт фиксации шаровой опоры21080-2904194-00
Шайба 1000001-000516870
Болт фиксации шаровой опоры21080-2904194-00
Задний левый тормоз (в сборе)8450031163
Задний правый тормоз (в сборе)8450031162
Винт крепления фиксатора21080610526810
Диск заднего тормоза8450031131
Ступица заднего колеса (в сборе)8450031130
Винт с головкой шестигранной формы00001-003836021
Правый защитный кожух заднего тормоза8450031686
Левый защитный кожух заднего тормоза8450031687
Болт М10-1,25-408450031161
Левый кронштейн крепления заднего тормоза8450031132
Правый кронштейн крепления заднего тормоза8450031133

Оценочная стоимость всего набора для самостоятельной установки задних дисковых тормозов на Лада Веста – порядка 30000 рублей.

Ход работ

ВАЖНО! Все работы были выполнены ателье Clubturbo, у которого на Драйве есть собственный бортжурнал – Лада Vesta Clubturbo. Некоторые компоненты они изготавливали самостоятельно. В первую очередь, снимается барабан Весты, для чего нужно открутить ступичную гайку, так как ступичный подшипник запрессован непосредственно в барабан

В первую очередь, снимается барабан Весты, для чего нужно открутить ступичную гайку, так как ступичный подшипник запрессован непосредственно в барабан.

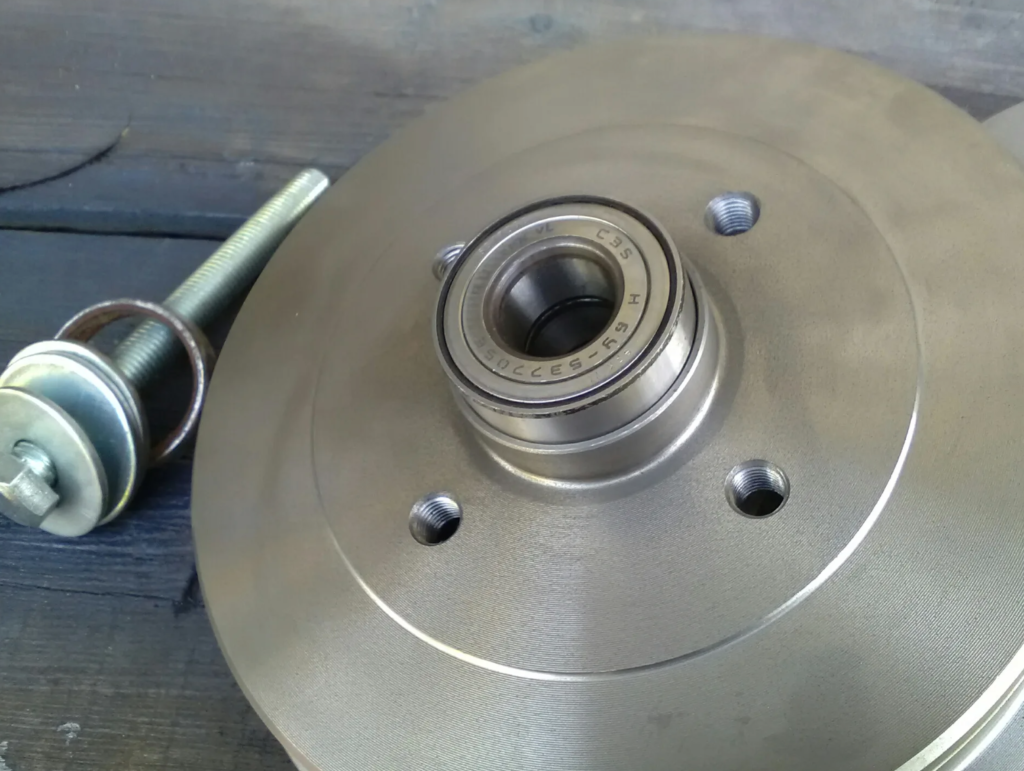

ВАЖНО! Тормозной диск может быть без подшипника и кольца ABS, а потому, вероятно, подшипник и кольцо придется приобретать отдельно. Кольцо с барабана не подойдет. Для фиксации суппорта и кольца ABS необходима планшайба

Для фиксации суппорта и кольца ABS необходима планшайба.

Также в Clubturbo столкнулись еще с парой проблем:

  1. Трос ручника недостаточно длинный;
  2. Кронштейн на тросу стояночного тормоза не подходит к суппорту.

В данном случае можно пойти 2-мя путями – либо поставить новые тросы, либо поставить суппорт спереди, а также переработать кронштейн на суппорте под трос стояночного тормоза.

Регулировка тормозов на Лада Веста

Тормозная система не нуждается в настройке или регулировке, за исключением стояночного тормоза. Тросик ручника необходимо подтягивать каждые 30 тыс. км пробега. В зависимости от стиля вождения подтяжка ручного тормоза потребуется и чаще, если он ослабнет.

На Ладе Весте больше не нужно для этих операций лезть под днище, чтобы добраться до регулировочного механизма. Подтянуть трос ручника можно прямо из салона.

Необходимо провести следующие манипуляции:

  • снять пластиковую накладку под рычагом стояночного тормоза;
  • скинув резиновый колпачок, получить доступ к регулировочной гайке.

Процесс регулировки осуществляется следующим образом:

  • воспользовавшись ключом на 10 мм, ослабить гайку для регулировки;
  • рычаг стояночного тормоза нужно поднять вверх на один щелчок – он должен занять второе положение зубчатого сектора;
  • начинать подтягивать регулировочную гайку до тех пор, пока задние колеса не перестанут вращаться от руки;
  • поднять и опустить рычаг стояночного тормоза до упора в нижнее и верхнее положение;
  • опустить рычаг и попробовать повращать задние колеса;
  • если колеса вращаются с трудом или вообще не вращаются, регулировочная гайка ослабляется, при этом может допускаться незначительное касание рабочей поверхности барабана, но нагреваться он не должен.

Если тормозные колодки устанавливаются на уже используемые барабаны или диски, то следует учитывать, что рабочие поверхности будут отличаться от гладких поверхностей новых деталей. Поэтому торможение первые 100 км будет не очень эффективным. При этом необходимо заранее рассчитывать увеличенный тормозной путь – возможно, диски будут греться, а значит, запах гари также допускается.

Менять колодки только на одной стороне нельзя, замена осуществляется на всей оси, а в идеале – сзади и спереди. Осмотр можно совместить с сезонной сменой резины – заодно проверьте состояние дисков или барабанов. При обнаружении дефектов можно своевременно их заменить. Не стоит пренебрегать тормозной системой, откладывая замену колодок на потом. Ведь от этой, казалось бы, незначительной детали зависит безопасность водителя и его пассажиров.

DSC_9324

Механизм автоматической регулировки зазора между колодками и барабаном выполнен в виде составной распорной планки.

При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками. Эта же система поддерживает стояночный тормоз в постоянно рабочем состоянии без всяких регулировок.

Ход работ

Для правого и левого колеса алгоритм действий одинаков. Прежде чем приступать к самостоятельной замене задних тормозных колодок Лада Веста, необходимо загнать машину на эстакаду, после чего снять седан со стояночного тормоза.

Далее снимается заднее колесо, а под автомобиль нужно поставить упор.

Чтобы демонтировать барабан, колодки предварительно нужно свести. Это делается обычной отверткой – она вставляется в резьбовые отверстия в самом барабане, и ею вращается специальная храповая гайка авторегулировки зазора между поверхностью тормозного барабана и колодок. Это позволит укоротить планку (распорную).

Ниже на фото продемонстрирован весь механизм при условии снятого барабана. Гайка вращается отверткой вверх, в направлении, указанном красной стрелкой.

Когда это сделано, требуется снять колпак подшипника барабана. Он сидит довольно плотно, а потому для работы используется зубило и молоток.

После того, как колпак снят, откроется доступ к гайке подшипника ступицы, которую нужно открутить, применив вороток и головку на 30.

Открутив гайку, нужно снять тормозной барабан (он демонтируется вместе с подшипником).

При снятом барабане работать необходимо аккуратно, чтобы не зацепить датчик системы ABS, отмеченный на рисунке красной стрелкой.

С помощью отвертки поддевается и снимается пружина (прижимная) задней колодки, а также опорная стойка. Таким же образом демонтируется опорная стойка второй колодки.

Затем требуется вывести из зацепления с тормозной колодкой крюк стяжной пружины (нижней), после чего снимается и сама пружина.

Следующий шаг – отвести подсборку колодок (задних) от тормозного щита

Работать нужно осторожно, так как сохраняется риск повредить манжет тормозного цилиндра

Таким же образом снимается верхняя стяжная пружина.

Когда это сделано, можно снимать распорную планку, а после и переднюю колодку. От задней колодки требуется предварительно отсоединить наконечник тросика ручника, после чего ее тоже снять.

Сам механизм авторегулировки зазора между задними тормозными колодками Лада Веста представляет собой распорную планку (составную).

Во время нажатия на педаль тормоза, колодки расходятся в стороны и прижимаются к поверхности барабана. Это происходит за счет работы поршней колесного цилиндра. Что касается выступа рычага, то он передвигается в проеме между зубцами гайки (храповой).

По мере износа колодок, гайка проворачивается на 1 зубец под воздействием регулятора. Это удлиняет планку (распорную) и подвигает колодки ближе к поверхности тормозного барабана. Благодаря данному комплексу не требуется производить регулировку ручника.

Сама распорная планка обладает непростой конструкцией, а потому в случае появления на ней ржавчины или же при повреждении, рекомендуется поставить новую деталь. В случае нормального состояния, планку лучше промыть и смазать пластичным составом.

Перед тем, как начинать сборку, требуется максимально уменьшить длину планки, для чего вкрутить ее тыльный наконечник.

Установка задних тормозных колодок Лада Веста осуществляется в обратной последовательности.

Прежде чем ставить тормозной барабан, его рабочая зона должна быть тщательно очищена с помощью металлической щетки. Но при работе необходимо быть предельно аккуратным, чтобы не зацепить задающее кольцо ABS.

Барабан фиксируется гайкой подшипника ступицы, которую нужно затянуть с усилием в 175 Нм. Также настоятельно рекомендуется поставить контргайку, особенно это актуально для левого колеса.

Самостоятельная замена задних тормозных колодок Лада Веста на втором колесе проводится таким же образом.

Когда работы завершены, требуется проинспектировать уровень тормозной жидкости в бачке. Если он недостаточен – долить жидкость.

Для регулировки тормозных колодок, нужно несколько раз надавить на педаль тормоза. Затем, нажав на педаль, поднять и опустить ручник, при этом, необходимо держать кнопку на ручнике постоянно нажатой. В это время от задних колес станут доноситься негромкие щелчки в процессе функционирования механизма авторегулировки. Ручник требуется поднимать и опускать, пока они не перестанут доноситься.

Если возникнет необходимость, можно дополнительно отрегулировать и ручной тормоз, что делается ключиком на 10 – под рычагом располагается гайка, которую и следует подкручивать.

На этом самостоятельная замена задних тормозных колодок Лада Веста завершена.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
