Замена главного цилиндра

А теперь приступаем непосредственно к замене главного тормозного цилиндра на автомобиле ВАЗ 2110.

Снятие цилиндра

ВАЗ 2110 замена главного тормозного цилиндра

Итак:

  • Первым делом следует отсоединить датчик уровня тормозной жидкости от расширительного бачка главного тормозного цилиндра.
  • Далее нужно открутить крышку расширительного бачка.
  • При помощи шприца откачайте тормозную жидкость из расширительного бачка.
  • Следующий шаг – отсоединение трубопровода тормозной системы.
  • При помощи ключа на 10 отсоедините последовательно все 4 трубки, 2 с одной стороны цилиндра и 2 с другой.
  • Теперь трубки следует немного отогнуть так, чтобы они не мешали при снятии главного тормозного цилиндра.
  • Чтобы добраться до болтов крепления главного цилиндра к вакуумному усилителю тормозов необходимо открутить несколько саморезов при помощи крестовой отвертки.

Частичное снятие обшивки моторного отсека

  • Эти саморезы удерживают обивку моторного отсека. Отогните обивку и обеспечьте себе хороший доступ к двум гайкам.
  • При помощи ключа на 17 открутите эти две гайки.
  • Затем просто снимите главный тормозной цилиндр со шпилек вместе с бачком.
  • Если придется снять тормозной бачок для того, чтобы установить его на новый (в случае поломки бачка на новом цилиндре), то его следует просто поддеть отверткой и снять.

Крепление расширительного бачка к главному тормозному цилиндру

Установка цилиндра:

  • Если необходимо заменить бачок, сделайте это перед началом установки.
  • Установка главного тормозного цилиндра происходит в обратном порядке.
  • Сначала следует попасть штоком-толкателем в отверстие главного тормозного цилиндра.
  • После чего наденьте его на две шпильки и плотно зажмите гайки крепления ключом на 17.
  • Подключите все трубки трубопровода тормозной системы.

  • Открутите крышку бачка и наполните его тормозной жидкостью.
  • Установите обратно обшивку моторного отсека и прикрепите ее при помощи саморезов.

И вот, на ВАЗ 2110 главный тормозной цилиндр поменян!

Прокачка главного тормозного цилиндра ВАЗ 2110

После установки цилиндра, чтобы обеспечить его работоспособность, следует его прокачать.Далее приведена инструкция, как это делать:

  • Как уже упоминалось, для этой операции, как и для прокачки рабочих цилиндров, требуется напарник, которого следует усадить в салон автомобиля.
  • Следует накачать педаль (сделать несколько качков).
  • Теперь педаль следует зажать, а тем временем, при помощи ключа на 10, приоткрутить штуцер одной из трубок тормозной системы.
  • В это время должен выйти воздух и немного тормозной жидкости.
  • Теперь нужно затянуть штуцер ключом на 10.
  • Затем педаль можно отпустить.
  • Операцию повторять до тех пор, пока во время открытия штуцера не будут выходить пузырьки воздуха.
  • Таким образом следует прокачать каждый из 4-х контуров.

И помните – всегда имейте при себе (в багажнике) запас тормозной жидкости, ведь случаи на дороге случаются самые разные.

Имейте запас тормозухи

Добавить комментарийДобавить комментарийСоветуем прочитатьВАЗ 2109: замена главного тормозного цилиндра собственными силами

Главный тормозной цилиндр (ГТЦ) – основной элемент тормозной системы автомобиля ВАЗ 2110. ГТЦ преобразует усилие, прикладываемое к педали тормоза, в гидравлическое давление в тормозной системе. Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины, также уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие правый передний и левый задний тормозные механизмы, а тот, что ближе к заглушке – левый передний и правый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр – 20,64 мм). Уплотнительное кольцо низкого давления – с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.От исправного состояния главного тормозного цилиндра зависит надежность работы всей тормозной системы.

Признаки неисправности главного тормозного цилиндра ВАЗ 2110:

  • появление подтёков тормозной жидкости на корпусе вакуумного усилителя тормозов в месте стыка с ГТЦ;
  • мягкая или подклинивающая педаль тормоза;
  • заедание педали тормоза в момент торможения;
  • педаль тормоза не возвращается в исходное положение.

Что такое главный тормозной цилиндр и для чего нужен

Главный тормозной цилиндр и бачок.

Торможение осуществляется за счет того, что колодки прижимаются к диску. Это делается поршнями, которые приводятся в действие гидравлической системой с тормозной жидкостью. Однако для работы тормозной механики необходимо, чтобы давление как-то передавалось нажатием педали. Для этого и нужен главный тормозной цилиндр, передающий механическое воздействие водителя гидравлической системе через усилитель.

Учитывая важность детали, ее стараются сделать максимально надежной. Но еще большую надежность может обеспечить только дополнительная система, поэтому во всех современных машинах ГТЦ двухсекционный

Каждая секция обслуживает независимый контур, который в случае поломки первого будет дублироваться, хотя и с меньшей эффективностью.

Подключение контуров при этом может осуществляться:

  • Параллельно (4+2). Один контур задействован на все колеса и имеет страховку на передних.
  • Параллельно (2+2). Один контур отвечает за передние колеса, второй – за задние.
  • Диагонально (2+2). Каждый контур задействован на одно переднее и одно заднее колесо по диагонали.

Как правило, диагональная система используется в переднеприводных авто, а параллельная 2+2 в заднеприводных.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Замена комплекта сцепления

Для начала работы понадобится набор инструментов, ключей и отверток, а также подъёмник.

  1. Первым делом снимаем аккумулятор и его площадку, попутно отсоединяя элементы проводки.
  2. Отсоединяем привод кулисы и массовый провод на КПП.
  3. Сверху откручиваем рабочий цилиндр и все болты, крепящие КПП к блоку. Главный цилиндр остается нетронутым.
  4. Поднимаем автомобиль на подъемнике, снимаем колеса и приводы, предварительно слив масло.
  5. Для обеспечения доступа на Рено Меган 2 необходимо демонтировать передний подрамник.
  6. Устанавливаем стойку, уперев ее в двигатель.
  7. Снимаем подушки КПП, затем откручиваем стартер и еще несколько болтов снизу коробки.
  8. Вдвоем с помощником, снимите коробку и замените комплект сцепления.
  9. Отверните по кругу корзины 6 болтов и аккуратно достаньте диск.
  1. Установите новый комплект на место, определив центр диска.
  2. Замените выжимной подшипник, предварительно смазав места его скольжения.
  3. Установите коробку передач на место, после чего зажмите болты по нижней её части.
  4. Установите приводы и подрамник на место, не забыв про подушки.
  5. Залейте масло в коробку, желательно новое.
  6. Соберите оставшиеся узлы в обратном порядке.

Что собой представляет ГТЦ?

Главный тормозной цилиндр состоит из металлического корпуса, в котором есть отверстия для подачи тормозной жидкости (ТЖ), штока педали и расширительного бачка, который располагается вверху. А также 2-3 поршней с уплотнителями и возвратными пружинами, направляющими втулками и торцевой пробкой с прокладкой.

Расширительный бачок необходим для содержания запаса, а также излишков ТЖ. Внутри ГТЦ имеет 2 цилиндра с отельными поршнями, расположенными на одной оси. Край металлического корпуса плотно закрыт резьбовой пробкой, а с противоположной стороны находится фланец крепления к вакуумному усилителю. Педаль тормоза посредством штока крепится к первому поршню. Тормозные контуры передних и задних колес в виде трубок крепятся к нижним отверстиям корпуса ГТЦ.

Прокачка системы тормозов

Для прокачки подготовьте: жидкость, ключ подходящего диаметра к воздушному штуцеру, шланг, плотно одевающийся на штуцер и любую емкость. Схема прокачки зависит от того, как расположены контуры в конкретной модели ВАЗ. Устройство тормозов некоторых подразумевает прокачку от «длинного трубопровода», имеется в виду от самого дальнего колеса относительно главного цилиндра.

Если конкретнее это выглядит так: в машине главный цилиндр размещен глядя на задний бампер, значит, первым прокачивается задний правый цилиндр, затем задний левый. Следующим идет передний левый, и оканчивается процедура прокачкой того колеса, которое находится с правой стороны от главного цилиндра. В более поздних моделях схема подразумевает прокачку крест-накрест глядя на машину сзади:

  • правое заднее колесо;
  • левое переднее колесо;
  • левое заднее колесо;
  • правое переднее колесо.

В любом случае заканчивать прокачку следует передним правым колесом. В процессе этого действия не забывайте следить за уровнем гидравлической жидкости в бачке, чтобы воздух опять не попал в систему.

Также рекомендуем к просмотру видео по теме:

Где находится тормозной цилиндр ВАЗ 2106

Ведущий цилиндр тормозов установлен в подкапотном пространстве ВАЗ 2106, над двигателем. Устройство находится примерно в полуметре от водителя. Чуть выше цилиндра располагается небольшой расширительный бачок, в который заливается тормозная жидкость.

Тормозной цилиндр крепится к вакуумному усилителю

Цилиндр имеет продолговатую форму. Корпус выполнен из высококачественной стали.

Тормозной цилиндр имеет продолговатую форму и крепёжный фланец с двумя отверстиями

В корпусе есть несколько отверстий с резьбой, предназначенных для вкручивания контурных тормозных трубок. Прикручено это устройство непосредственно к тормозному усилителю с помощью двух болтов на 8.

Основная функция цилиндра

Если коротко, то функция ведущего тормозного цилиндра сводится к своевременному перераспределению тормозной жидкости между несколькими тормозными контурами. Таких контуров на «шестёрке» насчитывается три.

На «шестёрке» насчитывается три замкнутых тормозных контура

По одному контуру приходится на каждое переднее колесо, плюс контур для обслуживания двух задних колёс. Именно с ведущего тормозного цилиндра приходит жидкость, которая затем начинает давить на колёсные цилиндры, заставляя их крепко сжать тормозные колодки и остановить машину. Кроме того, ведущий цилиндр выполняет и две дополнительные функции:

  • функция отводящая. Если тормозная жидкость не была использована рабочими цилиндрами полностью, то её остаток уходит обратно в бачок, до следующего торможения;
  • функция возвратная. Когда водитель прекращает тормозить и убирает ногу с педали, то педаль под действием ведущего цилиндра поднимается в исходное положение.

Как устроен и как работает цилиндр

В ведущем цилиндре ВАЗ 2106 есть масса мелких деталей, так что на первый взгляд устройство кажется очень сложным. Тем не менее ничего сложного в нём нет. Перечислим главные элементы.

Тормозной цилиндр ВАЗ 2106 состоит из 14 деталей

  1. Корпус стальной с двумя внутренними камерами.
  2. Шайба, фиксирующая основной штуцер.
  3. Штуцер для сброса тормозной жидкости (он подключается напрямую к расширительному бачку).
  4. Штуцерный уплотнитель.
  5. Шайба под винт-ограничитель.
  6. Винт-ограничитель для тормозного поршня.
  7. Возвратная пружина.
  8. Колпачок опорный.
  9. Компенсаторная пружина.
  10. Уплотнительное кольцо под тормозной поршень (таких колец в цилиндре 4 штуки).
  11. Распорная шайба.
  12. Поршень заднего тормозного контура.
  13. Малая распорная шайба.
  14. Поршень передних тормозных контуров.

На одном конце корпуса цилиндра установлена стальная заглушка. Второй конец оборудован фланцем с крепёжными отверстиями. А работает ведущий цилиндр следующим образом:

  • до нажатия на педаль поршни стоят в корпусе цилиндра у стенок своих камер. Каждое распорное кольцо при этом сдерживается своим ограничительным винтом, а сами камеры заполнены тормозной жидкостью;
  • после того как водитель, нажав на педаль, стравит весь свободный ход этой педали (это примерно 7–8 мм), толкатель в цилиндре начинает давить на главный поршень, перемещая его к противоположной стенке камеры. Параллельно с этим особая манжета перекрывает отверстие, по которому тормозная жидкость уходит в бачок;
  • когда главный поршень дойдёт до противоположной стенки камеры и выдавит всю жидкость в шланги, включается дополнительный поршень, отвечающий за увеличение давления в заднем контуре. В результате давление во всех тормозных контурах нарастает почти одновременно, что позволяет водителю задействовать для торможения как передние, так и задние колодки;
  • стоит водителю отпустить тормоза, пружины возвращают поршни назад, в исходную точку. Если давление в цилиндре было слишком высоким и жидкость израсходовалась не вся, то её остатки сливаются в бачок по отводящему шлангу.

Как не купить подделку

Перед тем как в интернете нажать на кнопку «корзина», осмотрите прежде упаковку приобретаемой смазки. Как правило, подделки изготовлены в тюбике из низкого качества, на котором напечатана не вся информация или отсутствуют знаки, несущие отличительный характер.

Для экономии кто-то может заказать контрафактную продукцию, которая поможет вам в экономии своих денежных средств, но гарантии качественной работы в такой ситуации не будет, а в результате все может привести к неисправности тормозных суппортов, дисков и направляющих. И как следствие выльется такая экономия в дополнительные расходы на ремонт автомобиля.

Интересное по теме:

загрузка…

Какой тормозной выбрать?

Современный рынок полон различными видами задних тормозных цилиндров, поэтому, покупая данный элемент, нелегко определиться с выбором. В этом нам помогут многочисленные отзывы в интернете. Проштудировав контент на данную тему, мы пришли к следующему выводу: По большому счёту, все тормозные цилиндры имеют в одной ценовой категории одинаковое качество, но самым качественным и желанным оказался задний тормозной цилиндр фирмы ATE. Не отстаёт от него и наш «Базальт», который является одним из лучших отечественных производителей данной продукции.

Стоит о только в последнее начал делать качественную продукцию. Его даже хотела выкупить белорусская фирма fenox, у которой данная продукция мягко говоря «ненадёжная», но выкупить не получилось. Так же не плохо показывает себя продукция .

Причины неисправностей в главном тормозном цилиндре ВАЗ 2110

  1. Появления подтёков тормозной жидкости из-под главного цилиндра на корпусе вакуумного усилителя признак того, что изношен двухворотничковый манжет низкого давления в главном цилиндре тормозов и потребуется замена ГТЦ.
  2. Мягкая педаль тормоза свидетельствует либо о наличии воздуха в системе тормозов, либо об износе манжет поршней главного цилиндра или износе «зеркала» главного цилиндра.
  3. Подклинивающая педаль тормоза признак того, что перекрыто компенсационное отверстие или произошло его засорение в корпусе главного цилиндра тормозов.
  4. Заедание педали тормоза может быть также вызвано подклиниванием поршней в главном цилиндре из-за попадания грязи.
  5. Невозврат педали тормоза может быть из-за поломки одной или двух возвратных пружин поршней главного цилиндра, либо неисправностью в приводе педали тормоза.

При разборке ГТЦ следует быть осторожным, чтобы внутренности не разлетелись под действием пружины и все детали можно было сложить по порядку снятия. Длина пружины под воздействием нагрузки должна быть 39,01–45,9 Н (3,8–4,8 кгс) – 41 мм, при другом варианте должны быть следующие показатели 82,01–99,48 Н (8,35–10,15 кгс) – 21 мм. В свободном состоянии пружина должны иметь длину 59,8 мм. Если пружины не имеют таких показателей, то они подлежат замене. После разборки ГТЦ все детали необходимо промыть и высушить.

Поэтому мы покажем вам, как существенно изменить один из них. Это всего лишь две тормозные магистрали и 2 болта, а затем мы покажем вам, как прокачать его в автомобиле. Хорошо, поэтому, чтобы удалить главный цилиндр, первое, что мы собираемся сделать, это отсоединить электрический разъем для датчика жидкости. И это просто вопрос распространения этих внешних вкладок, пока вы натягиваете соединитель. Мы не хотим, чтобы мы наливали какую-либо тормозную жидкость, так как мы это снимаем. И мы сейчас оставим кепку.

Строение и принцип работы тормозного цилиндра

Некоторые люди скажут, что вы можете обойтись. Вы можете просто сделать обычный насос и прокачать или нанести на него нагнетатель давления, и это работает нормально, но вы получите только три четверти приличной педали. Вы хотите убедиться, что с тормозами вы не обманываете себя. Сделайте это с помощью диагностического прибора и выпустите весь воздух из системы. Таким образом, вы по существу видели, как заменить главный цилиндр. Этот момент мы просто вернем шапку. Мы в основном, мы изменили главный цилиндр, и вы можете на самом деле сделать это в течение нескольких часов.

Запрещается все резиновые изделия мыть бензином или протирать маслом. Всё это может испортить их и они потеряют свою форму.

Промыв корпус цилиндра нужно внимательно осмотреть его внутреннее зеркало на предмет появления раковин или эллипса. В месте, где появился эллипс, блеска зеркала не будет. Если зеркало главного цилиндра без повреждений, то устанавливаются новые уплотнительные кольца на поршня цилиндра, новый двухворотничковый манжет и все собирается в обратном порядке. Также необходимо заменить медные кольца под стопорными болтами

Если вы решите прокачать тормоза, которые добавят немного времени. Вы все равно будете делать это правильно. Финиш вроде этого был невообразимым всего несколько дней назад, и это стало возможным благодаря невероятному таланту Росси и благодаря определенному тормозному решению, которое Брембо предоставил Доктору, чтобы исправить проблему того, что правая нога работает менее чем на 100%.

Это решение позволяет всаднику управлять задним тормозом, не используя правую ногу, чтобы управлять педалью. Вместо этого он просто полагается на маленький рычаг, установленный под левым рулем, который контролируется большим пальцем. Конфигурация, которую он тестировал, была «стандартной» версией с главным цилиндром большого пальца и педалью, подключенной к одному и тому же заднему главному цилиндру.

Если в результате осмотра будут выявлены вышеперечисленные виды износа, то цилиндр необходимо заменить, так как не даст желаемого результата и будет лишь пустой тратой времени и денег.

Для работы по замене главного цилиндра тормозов ВАЗ 2110 потребуются следующие инструменты:

  • плоскогубцы;
  • плоская и крестообразная отвертка;
  • рожковые ключи на 13, 15, 17;
  • накидной ключ на 17;
  • торцевой ключ на 13;
  • ключ специальный ключ для тормозов на 10;
  • жидкость для тормозов (DOT4);
  • новый главный тормозной цилиндр ();
  • бумажное полотенце или тряпки.

Инструкция

Уровень тормозной жидкости в бачке должен быть достаточным (выше средины или до отметки MAX). При недостаточном количестве жидкости произойдет завоздушивание тормозной системы, что существенно усложнит работу, ведь помимо замены ЗТЦ необходимо будет прокачивать систему. Ниже приведена пошаговая инструкция замены тормозного цилиндра на заднем колесе на примере автомобиля ВАЗ 2101-07.


Замена заднего тормозного цилиндра

Шаг 1. Поднимите заднее колесо домкратом и вывесьте колесо.

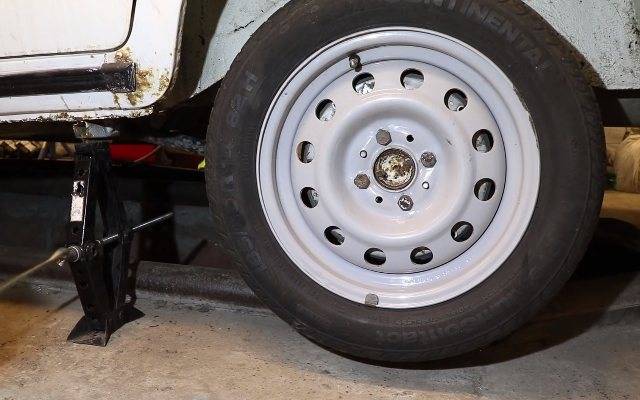

Поддомкрачивание заднего колеса

Шаг 2. Подставьте под автомобиль надежную опору. Нельзя проводить ремонтные работы на домкрате, даже если он выглядит прочным и надежным.


Установка надежной опоры под авто

Шаг 3. Снимите машину с ручника.


Снятие с ручного тормоза

Шаг 4. Подложите что-нибудь под передние колеса. Это позволит надежно зафиксировать транспортное средство.


Фиксация колес автомобиля

Шаг 5. Снимите заднее колесо.


Снятие заднего колеса

Шаг 6. Открутите две направляющие колесного диска и снимите тормозной барабан.


Демонтаж тормозного барабана

Шаг 7. Отсоедините тормозную трубку от цилиндра. Сделать это желательно специальным ключом, чтобы не сорвать грани на штуцере.


Инструменты для отсоединения тормозной трубки

Шаг 8. Будьте осторожны при выкручивании штуцера. Он может проворачиваться вместе с трубкой и тогда придется менять еще и трубку.


Выкручивание штуцера

Шаг 9. Снимите колпачок от штуцера прокачки. Он нужен для того, чтобы из тормозной трубки не вытекала жидкость.


Снятие колпачка от штуцера прокачки

Шаг 10. Наденьте резиновый колпачок на тормозную трубку. Он также защитит трубку от налипания на нее грязи.


Защита тормозной трубки резиновым колпачком

Шаг 11. Открутите два болта крепления тормозного цилиндра к опорному щиту.


Выкручивание болтов крепления тормозного цилиндра

Шаг 12. Извлеките тормозной цилиндр с машины.


Снятие заднего тормозного цилиндра

Шаг 13. Заложите немного специальной смазки под пыльники новых цилиндров. Она нужна для защиты детали от коррозии.


Нанесение смазки под пыльники цилиндров

Шаг 14. Так выглядит старый и новый тормозной цилиндр. При визуальном сравнении деталей можно выявить признаки износа.


Визуальный осмотр тормозного цилиндра

Шаг 15. Установите новый ЗТЦ на место. Поскольку его поршни разведены, то с установкой проблем не должно возникать.


Установка нового ЗТЦ

Шаг 16. Затяните болты крепления цилиндра к опорному щиту.


Крепление цилиндра к опорному щиту

Шаг 17. Извлеките из цилиндра резиновую заглушку. Снимать заглушку желательно в самый последний момент, чтобы избежать попадания грязи в деталь.


Извлечение заглушки с цилиндра

Шаг 18. Присоедините к цилиндру тормозную трубку.


Подключение тормозной трубки к цилиндру

Шаг 19. Тщательно очистьте от грязи и коррозии полуось и барабан.


Очистка барабана от грязи и коррозии

Шаг 20. Нанесите на места прилегания деталей какую-нибудь высокотемпературную смазку. В любой книге по ремонту автомобилей ВАЗ об этом написано, но, к сожалению, сейчас люди читать не любят.


Нанесение высокотемпературной смазки

Шаг 21. Установите на место барабан и закрутите две направляющие колесного диска.


Установка тормозного барабана

Шаг 22. Поставьте обратно снятое колесо и, убрав из-под машины опору, спустите ее с домкрата. Не забудьте забрать то, что вы подкладывали под передние колеса. На этом замену заднего тормозного цилиндра можно считать оконченной.


Установка колеса на автомобиль

Удаление воздуха путём прокачки

Если в процессе ремонта из контура вытекло много жидкости и в системе образовались воздушные пузыри, отремонтированные гидроцилиндры не смогут нормально функционировать. Контур необходимо прокачать, пользуясь инструкцией:

  1. Наденьте на сбросной штуцер накидной ключ и прозрачную трубку, направленную в бутылку.

    Бутылка с трубкой подсоединяется к штуцеру на переднем суппорте или задней ступице

  2. Попросите помощника выжимать тормозную педаль по 4—5 раз, удерживая её в конце каждого цикла.
  3. Когда помощник останавливается и держит педаль, ослабляйте штуцер надетым ключом и наблюдайте за протоком жидкости по трубке. Если видны воздушные пузырьки, затягивайте гайку и командуйте помощнику снова накачивать давление.

    В процессе прокачки штуцер отворачивается на пол-оборота, не больше

  4. Процедура повторяется, пока вы не увидите в трубке чистую жидкость без пузырей. Тогда окончательно затяните штуцер и устанавливайте колесо.

Перед удалением воздуха и в процессе прокачки бачок пополняется новой жидкостью. Рабочее вещество, наполненное пузырьками и слитое в бутылку, использовать повторно нельзя. По окончании ремонта проверьте работоспособность тормозов на ходу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
