Замена клапанов на 16-ти клапанном двигателе Лада Калина

Значение регулировки клапанов

Если говорить о двигателе внутреннего сгорания, можно вкратце описать такты его работы. Это впуск, затем сжатие, после этого происходит сгорание топлива, и 4 такт заключается в выпуске отработанных газов. На стандартном моторе Калины 2 и других автомобилях ВАЗ для каждого цилиндра используется по 4 клапана. Два отвечают за выпуск и два за впуск. Принцип их работы прост: при вращении распредвала одновременно открываются оба впускных, а через определенное время два выпускных.

Устройство клапанного механизма

Такт впуска подразумевает движение поршня вниз. Вместе с тем открываются клапаны впуска, подавая в цилиндр дозу смеси воздуха и бензина. На следующем этапе поршень начинает подниматься вверх, а впускные клапаны закрываются. Таким образом, идет такт сжатия. Дойдя до верхней точки цилиндра, поршень резко отбрасывается назад воспламенением смеси свечой зажигания. После того как поршень достигает крайней нижней мертвой точки, открываются клапаны выпуска. Когда он начинает подъем вверх, вместе с тем выталкиваются отработанные газы.

Соответственно, без клапанов фактически невозможна работа двигателя внутреннего сгорания. Их функция напрямую зависит от правильного вращения распредвала. А если быть точным, отросткам на нём, называемыми толкателями.

Что касается клапанов, то важнейший параметр их работы – это тепловой зазор и правильность его регулировки. Ведь для стабильного функционирования работы механизма газораспределения важна любая мелочь.

Назначение теплового зазора

Когда этот промежуток правильно отрегулирован, толкатель и кулачок распредвала прижимаются друг к другу максимально сильно, чтобы обеспечить идеальный контакт между поверхностями. При этом необходимо учитывать, что все детали ДВС преимущественно изготавливаются из разных сплавов и металлов (алюминий, медь, чугунные соединения). Толкатели, распредвал и непосредственно клапанная группа тоже металлические. Как известно, любой металл при сильном нагреве имеет свойство увеличиваться в размере. В результате зазор, который существует на холодном силовом агрегате, существенно отличается от аналогичного на прогретом. Проще говоря, клапаны оказываются либо слишком зажаты, либо не обеспечивается плотный контакт поверхностей.

Регулировка зазоров представляет собой установку специальных промежутков между клапаном и поршнем с учётом расширения металлов при нагреве. Значения эти настолько малы, что для их измерения используются микроны. При этом для выпуска и впуска применяются разные значения.

У каждого автопроизводителя, и у АвтоВАЗа в том числе, есть регламент, по которому выставляются нужные показатели. Это и называется в народе регулировкой клапанов. Производитель четко регламентирует и периодичность проведения подобной процедуры: не реже чем раз в 50 000 км пробега. Обычно для этих целей используются специальные регулировочные шайбы, которые меняются в верхней части толкателей.

Увеличенный или недостаточный тепловой зазор сказывается на работе газораспределительного механизма крайне негативно. В целом нарушается работа всего двигателя.

Отличия нагрузки на клапаны выпуска и впуска

Практически все элементы двигателя внутреннего сгорания подвергаются серьезным тепловым нагрузкам, клапанная группа не стала исключением. Диаметр их штока не превышает 5 мм. А при сгорании топлива выделяется тепловая энергия, и температура при этом на кратком отрезке времени может достигать 2 000 градусов. На выпускных деталях устанавливается больший зазор из-за более сильного нагрева от выхода отработанных раскаленных газов. Значит, и расширяется металл от таких температур больше, чем на впуске.

Последствия несвоевременной регулировки

Если не отладить тепловые промежутки, могут возникнуть две основные проблемы. Первая подразумевает чрезмерное зажатие. Вторая, наоборот, состоит в слишком больших значениях зазора.

Замена термостата на Лада Калина своими руками ⋆ АВТОМАСТЕРСКАЯ

Небольшое предисловие о том, что такое термостат и какую функцию он выполняет.

Благодаря этому устройству в системе охлаждения поддерживается всегда правильная температура охлаждающей жидкости (ОЖ) что делает его одним из важных элементов системы охлаждения двигателя.

Именно он контролирует температуру ОЖ и контролирует от перегрева двигателя. Механизм очень прост и температура регулируется за счет клапана установленного в системе охлаждения.

Когда температура превышает норму, он открывается или напротив закрывается в случае, если ОЖ слишком холодная.

Охлаждающая жидкость может двигаться по нескольким кругам это в зависимости он скорости прогрева двигателя, по малому и большому кругу. Для быстрого прогрева термостат перекрывает большой круг и вынуждает ОЖ идти по малому кругу. При достижении температуры в 85 градусов по С клапан термостата начинает открываться, а при 100 градусах уже открыт полностью.

Как узнать что термостат неисправен?

• Двигатель начал прогреваться дольше обычного
• Температура начинает без причины повышаться.
• Перегрев двигателя.

Пожалуй самое неприятное это скачки температуры и перегрев двигателя. Это ударит по карману и неизбежному ремонту в работе двигателя: снижение мощности, капремонт. В случае выхода из строя полезно узнать как заменить термостат и в качестве примера возьмем Лада Калина.

Приготовьте необходимые инструменты:1. Набор отверток.2. Два торцевые ключа на «12″, «13″.3. Силиконовый герметик.4. Емкость для того чтобы слить ОЖ примерно (5 л).5. 1-2 часа свободного времени.6. Термостат Лада Калина.

Самостоятельная замена термостата на Лада Калина (ВАЗ 1118)

Для начала сливаем охлаждающую жидкость. Далее снимает воздушный фильтр.

1. Ключом на «12» необходимо открутить верхнюю гайку термостата, для того чтобы снять массовый провод.
2. Открутите шпильку и гайку на термостате, используя ключ на «13». Слегка расшатывая, снимите термостат. Иногда для того чтобы это сделать приходится применять отвертку или другое приспособление, это объясняется тем, что за годы эксплуатации термостат порядком «прикипает» к своему посадочному гнезду.

3. Перед установкой термостата на Лада Калина нужно подготовить посадочное место, очищаем от грязи, пыли и остатков старой прокладки.

4. Наносим тонкий слой герметика 1-1,5 мм или используем специальную бумажную прокладку.

Замена термостата Лада Калина  возможна лишь тогда, когда поверхность подготовлена надлежащим образом, а нанесенный герметик успел кристаллизоваться. Дайте герметику 5 – 10 минут и начинайте установку термостата.
Установка термостата Калина производится в обратной последовательности. Установите новый термостат, и не забудьте о температурном датчике, его нужно снять со старого термостата.10. Прикрутите массовый провод обратно на верхнюю шпильку крепления.
Осталось подключить шланги и залить охлаждающую жидкость в систему охлаждения. Помните о «воздушных пробках», которые обязательно нужно удалять.
По окончанию сборки проверьте герметичность всех соединений, для этого необходимо завести мотор. Не спеша, внимательно осмотрите все соединения и убедитесь, что на них нет подтеканий. При необходимости подтяните хомуты.После того как произведена замена термостата Лада Калина все вышеописанные симптомы и признаки неисправности термостата должны исчезнуть

Убедитесь в правильной работе термостата, для этого нужно выехать на дорогу и обратить внимание на температуру ОЖ, она должна быть в пределах на 90 °С.

Замена ремня

Необходимые средства и инструменты:

• рожковый ключ или головка с трещоткой на 10;
• рожковый ключ на 17;
• ключ на 13;
• Большая шлицевая отвертка;
• специальный ключ для вращения натяжного ролика;
• домкрат;
• баллонный ключ.

Если ремень не оборван, начинаем с того, что выставляем настройки газораспределительного механизма по меткам.

1.Автомобиль устанавливаем на ровной поверхности, включаем передачу, и поддомкрачиваем правое переднее колесо.

2.Поднимаем капот, ключом или головкой на 10 отворачиваем 3 болта крепления кожуха ремня ГРМ.

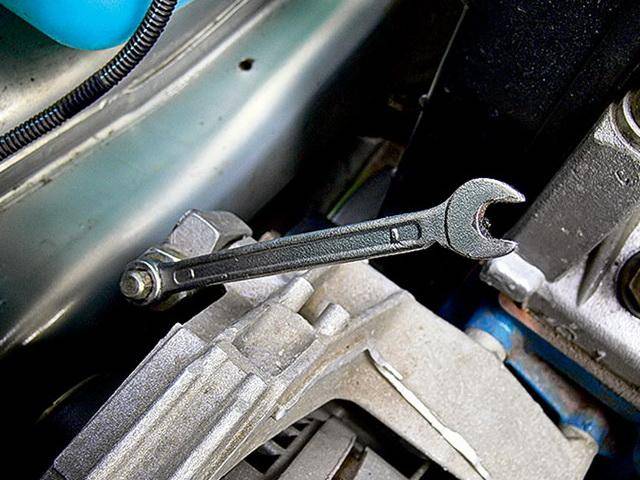

3.Ключом на 13 откручиваем гайку натяжителя ремня генератора. Снимаем ремень.

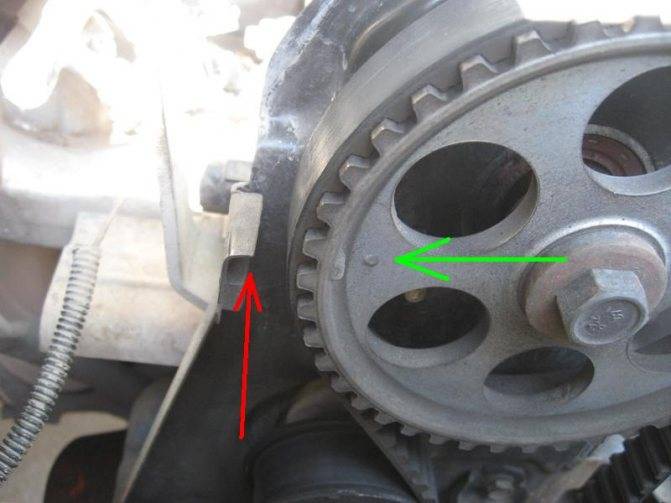

4.Визуально ищем метку на звезде распредвала. Она имеет вид прямоугольного выступа на внутренней стороне края шестерни.

5.Выключаем передачу и, прокручивая руками переднее правое колесо, добиваемся, чтобы эта метка совпала с верхним выступом пластины крепления кожуха.

6.Отверткой поддеваем резиновую заглушку на картере КПП (за 4-м цилиндром), и открываем ее. Под ней находится маховик. На его зубчатке также есть метка, которая должна совпадать с треугольной формы выступом, расположенным слева.

7.Если газораспределительные фазы выставлены правильно, то в этом положении и метка на звезде ГРМ, и метка на маховике будут совпадать с указателями. Если же метки не совпадают, нужно отпустить натяжной ролик, снять ремень со звезды ГРМ и, прокручивая шкив коленвала, добиться их совпадения. Такую же процедуру проводим и в случае, если ремень был оборван.

8.Фиксируем положение маховика, застопорив его через отверстие для заглушки отверткой. Откручиваем натяжной ролик, если он еще не был расслаблен.

Замена ремня

Сначала нужно снять ремень привода вспомогающих агрегатов. Силовой агрегат можно поддерживать при помощи деревянного бруска. Откручиваем нижнюю крышку переднего привода, использовав для этой цели накидной ключ. Устройство натяжения ремня крепится двумя болтами, один из которых нужно ослабить, а второй открутить полностью.

Нижняя крышка снимется легко, если приподнять натяжной ролик. Смотрите на рисунок, там все показано наглядно. Постарайтесь не потерять шайбу, на которую указывает стрелка на снимке.

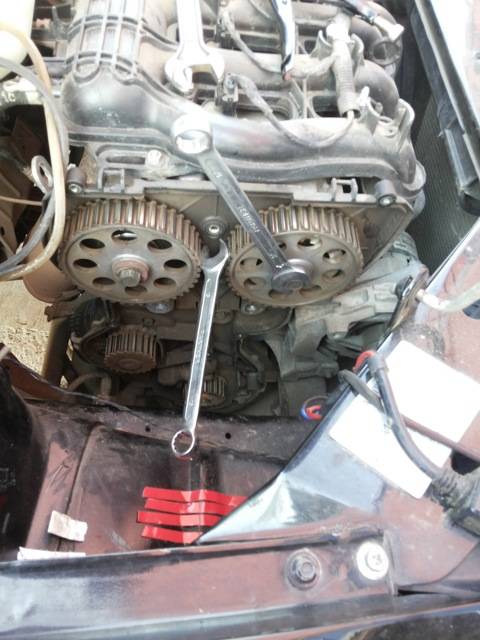

Теперь фиксируем коленвал от прокрутки. Для этой цели нам понадобится помощник. Для этого ему нужно нажать на тормоз на 5 передаче. Теперь снимаем болт и шайбу.

После этого приступаем к непосредственному демонтажу ремня, предварительно проверив совпадение меток. Болт, который крепит натяжной ролик, должен быть ослаблен. После этого ремень легко получится сдвинуть, а затем и снять.

Что такое маслосъемные колпачки

Рабочее заглавие, применяемое всеми ремонтниками — сальники клапанов. Это особые кольца, пояски, из резины и металла, надеваемые на шею клапана. Их задачка предупредить попадание машинного масла, смазывающего движок «Приоры», в работающие цилиндры и в систему подачи воздуха в ресивер. Потому и «маслосъёмные».

Двигатели 21126

На автомобилях LADA Priora, Kalina, Granta с ДВС модели 21126 нужно снимать не только лишь подвесное оборудование и клапанную крышку, да и шестерни распределительных валов, кровать. Устранение предпосылки попадания масла в свечные колодцы заключается в нанесении высококачественного анаэробного герметика. Внедрение силиконового прокладочного герметика не будет настолько действенным.

Герметик нужно наносить узким слоем на привалочные плоскости постели распредвалов. Очень толстый слой при зажатии деталей приведет к выдавливанию герметика вовнутрь ГБЦ, что может стать предпосылкой закупоривания магистралей системы смазки. После установки клапанной крышки внутренние соединения в свечном колодце также советуем промазать прокладочным герметиком.

Последовательность работ на 8-ми клапанном двигателе

Перед тем, как приступить к регулировке клапанов Лада Гранта с 8-клапанным двигателем, необходимо остудить силовой агрегат

Важно, чтобы температуры опустилась до +20 о С. После этого нужно включить зажигание, это позволит обезопасить от повреждений ГРМ после приведения в движение распределительного вала

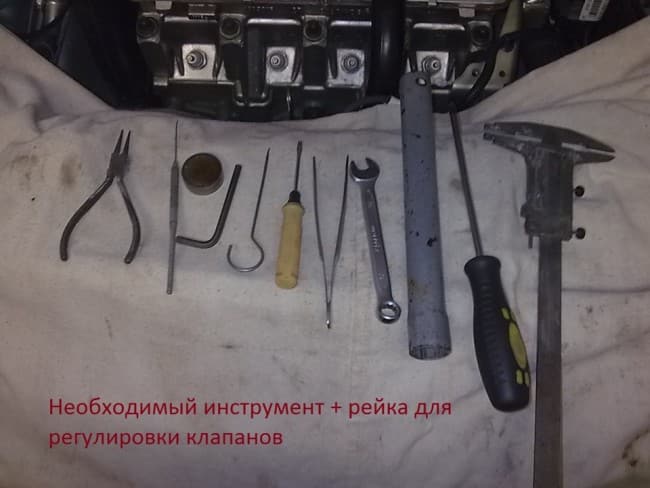

Необходимый инструмент

Каждый владелец Лады Гранта с 8-клапанным движком должен иметь в своем арсенале необходимый для регулировки инструмент, как проводить подобные мероприятия порой приходится каждый 25000 км пробега. В инструментальном ящичке автомобилиста должны быть следующие приспособления:

• Регулировочные шайбы толщиной от 3 до 4,5 мм;

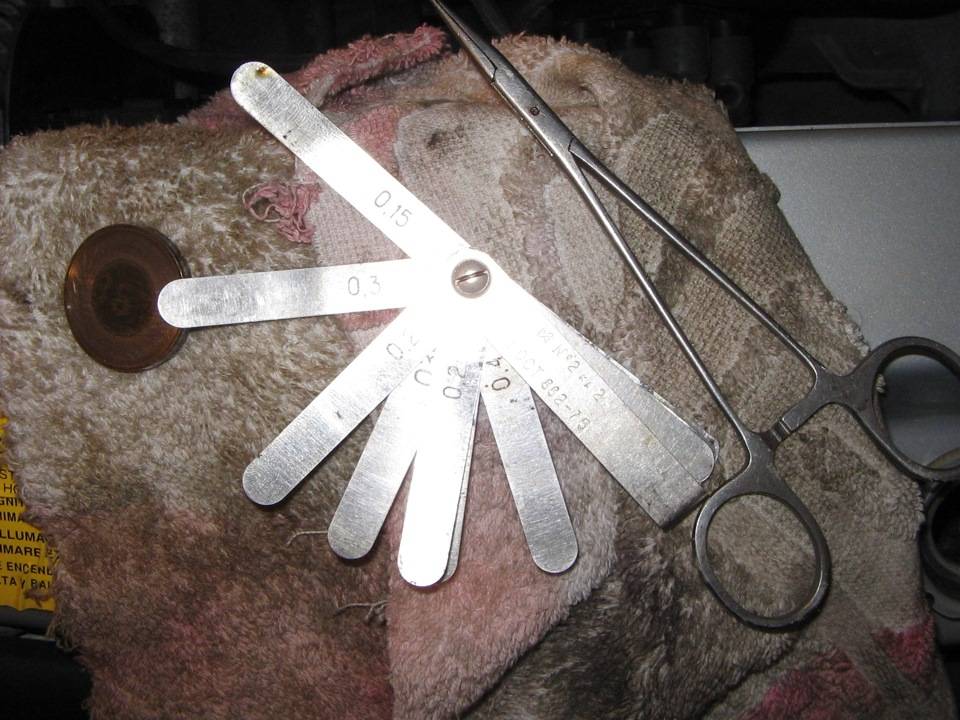

• Щуп с интервалом 0,05 мм;
• Регулировочное специальное оборудование, облегчающее процесс замены шайб;
• Пинцет с зажимом;
• Ключ на 17.

Снятие защиты двигателя Лада Гранта 2190

Регулировка клапанов на Гранте с 8 клапанами начинается с демонтажа двигательной защиты. Для этого необходимо открутить верхние болты, закрепляющие защитный элемент сзади. После этого отворачивается средняя часть фиксатора. Это позволяет добраться без проблем к защите мотора. После этого раскрутите два болтика, находящиеся справа, и демонтируйте защитную систему.

Снятие крышки головки цилиндров ВАЗ 2190

Для снятия головки необходимо сперва ослабить хомуты, удерживающие охлаждающие шланги, и демонтировать патрубки. После этого можно приступать к откручиванию гаек, фиксирующих крышку ГБЦ движка, убрать шайбы, втулки и прокладки из резины, закончив все снятием крышки.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Сперва выключите минусовую аккумуляторную клемму. После чего поставьте авто в нейтральное положение и зафиксируйте в нужном месте. Теперь можно приступать к откреплению болтов кожуха ГРМ на передней части, демонтажу кожуха (делать это нужно аккуратно, не задевая проводку), откручиванию коленчатого вала. После этого остается достать заглушку, располагающуюся в картере сцепного механизма.

Регулировка клапанов Лада Гранта (2190) 8 клапанов

После всех подготовительных работ можно начинать регулировочные мероприятия для клапанной группы двигателя. Условно весь процесс можно разделить на несколько этапов:

1. Измерение зазоров между кулачками, смотрящими вверх толкательного механизма (4, 6, 7 и 8 механизм), при помощи щупа. Регулировать мы будем только те механизмы, где показатели превышают норму.
2. Демонтаж регулировочной шайбы путем открепления их в местах со специальными пазами.
3. Установка на шпильки крепления крышки ГБЦ пружинного сжимателя, вдавливание толкателей регулируемых клапанов.
4. Монтаж фиксатора между распределительным валом и толкателем.
5. Поддевание шайбы и вытягивание ее из штатного места (можно воспользоваться пинцетом).
6. Фиксация размеров демонтированной шайбы и проведение расчетов толщины новой шайбы для регулировки клапанов. Для этого нужно сложить значение толщины старой шайбы с замеренным зазором и отнять из полученной суммы номинальный зазор.
7. Установка новой регулировочной шайбы в толкатель.

Остается проверить работоспособность агрегата, провернув коленчатый вал на 1 оборот, поставить ранее снятые детали ГРМ. На этом процедуру замены клапанов можно считать оконченной.

Для чего нужен датчик?

При помощи датчика фаз на «Калине» получается определить цикл работы двигателя и сформировать определенный сигнал. Этот прибор является интегральным элементом, другими словами, в нём имеется чувствительный компонент и преобразователь сигнала. Рабочая часть датчика функционирует на эффекте Холла. Она реагирует на изменение магнитного поля. Во вторичной цепи имеется мостовая схема, а также специальный операционный усилитель и транзисторный каскад. А последний выполняется по схеме с открытым коллектором.

При помощи датчика фаз (ВАЗ-2114 или на любой другой модели) выбирается момент впрыска топлива только в первый цилиндр, а исходя из этого и во все остальные. Распределительный вал позволяет определить, какой клапан находится в открытом положении и какая фаза работы протекает. При неисправностях датчика загорается ошибка на бортовом компьютере, и функционирование двигателя переходит в аварийный режим. Работа осуществляется только лишь по сигналу, который поступает с датчика положения коленчатого вала.

Лада Калина Хэтчбек LUX › Бортжурнал › самостоятельная регулировка клапанов (Часть первая)

Всех приветствую!Расскажу Вам сегодня о том, как своими руками отрегулировать клапана на 8-ми клапанном моторе, используя обычный инструмент. Причиной моего вмешательства в работу исправного авто стало банальное любопытство и желание сделать работу двигателя по-мягче, особенно при прогреве, когда наблюдается «эффект дизеля».

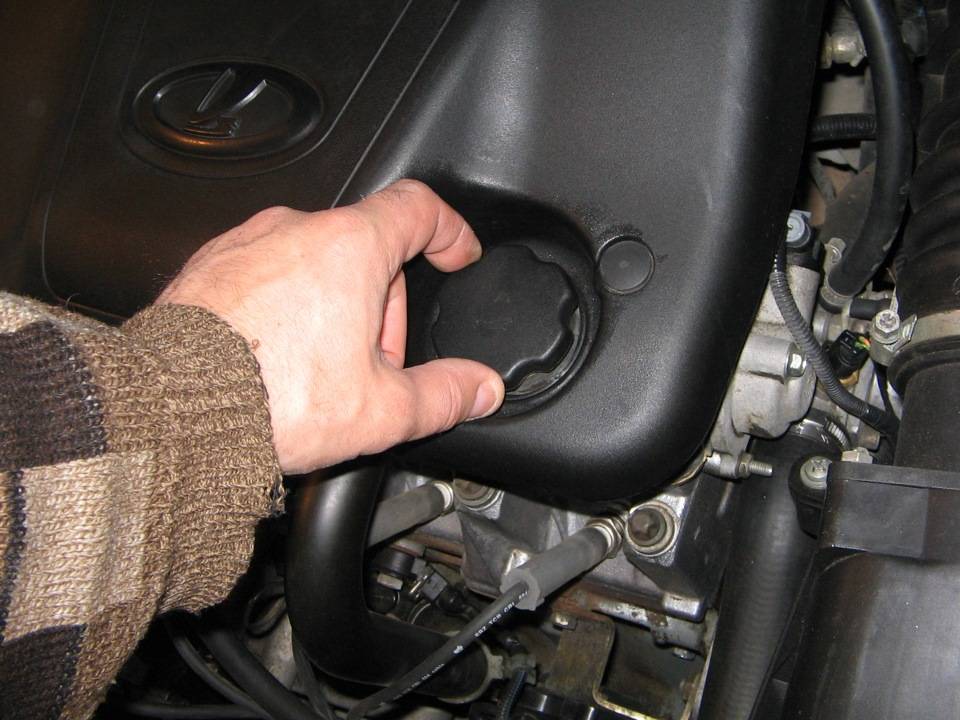

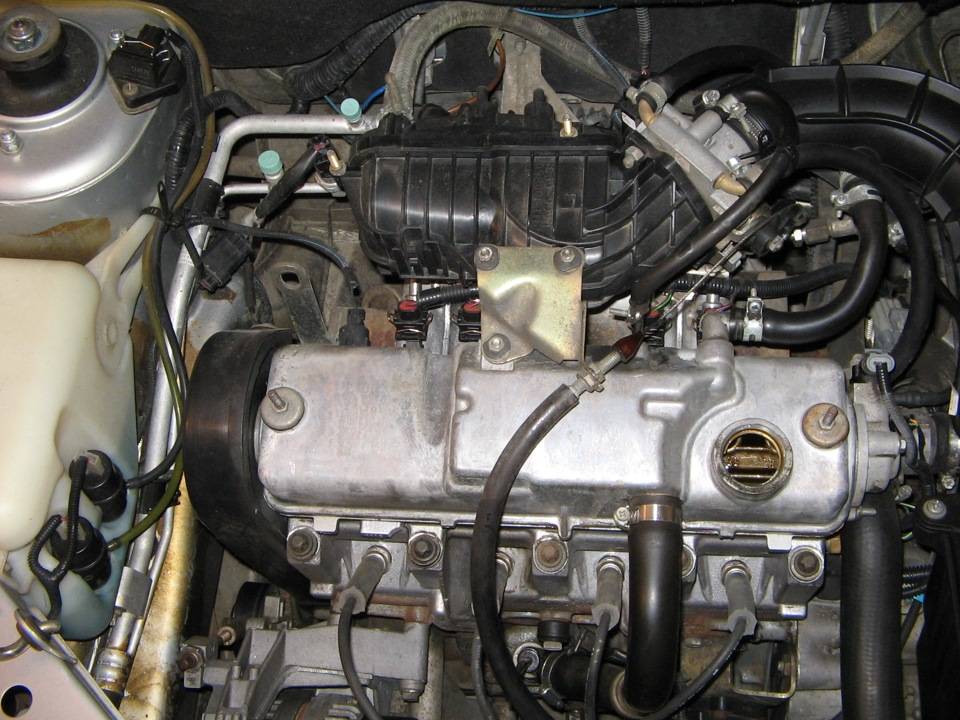

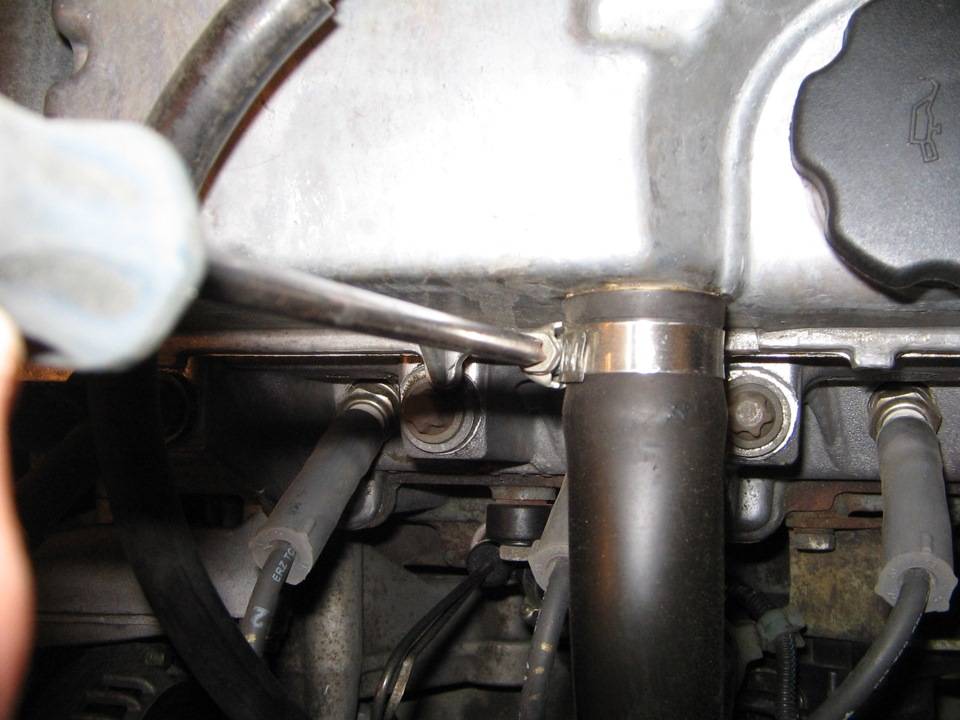

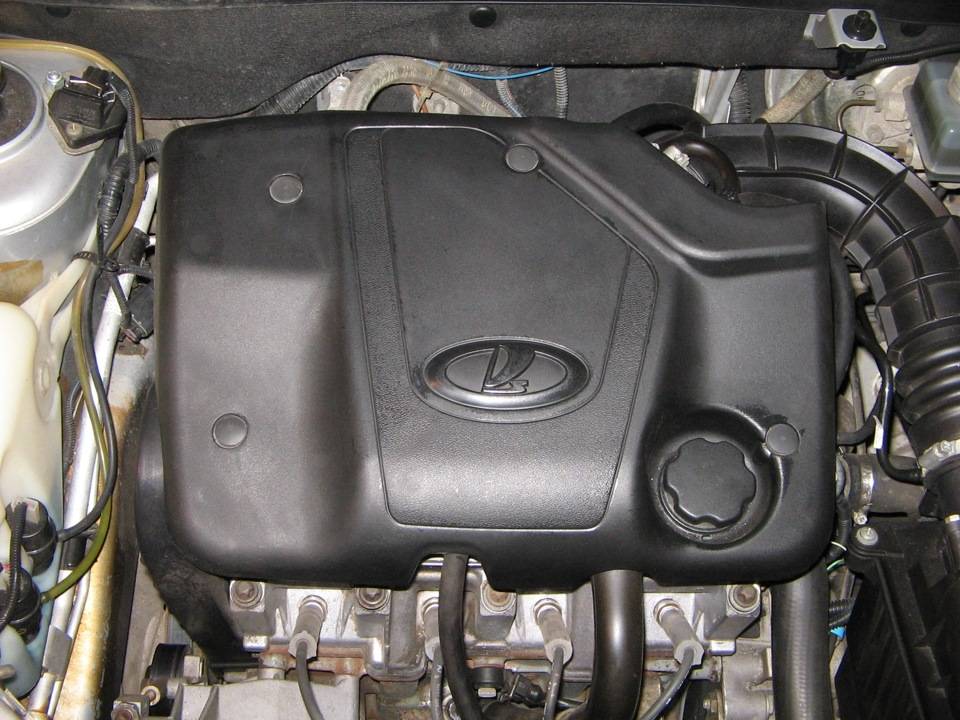

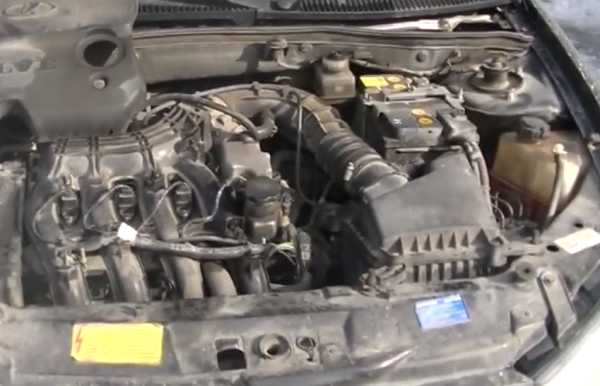

Итак начнем: выкручиваем пробку заливной горловины, снимаем верхний кожух, и отжимаем все хомуты идущие к клапанной крышке

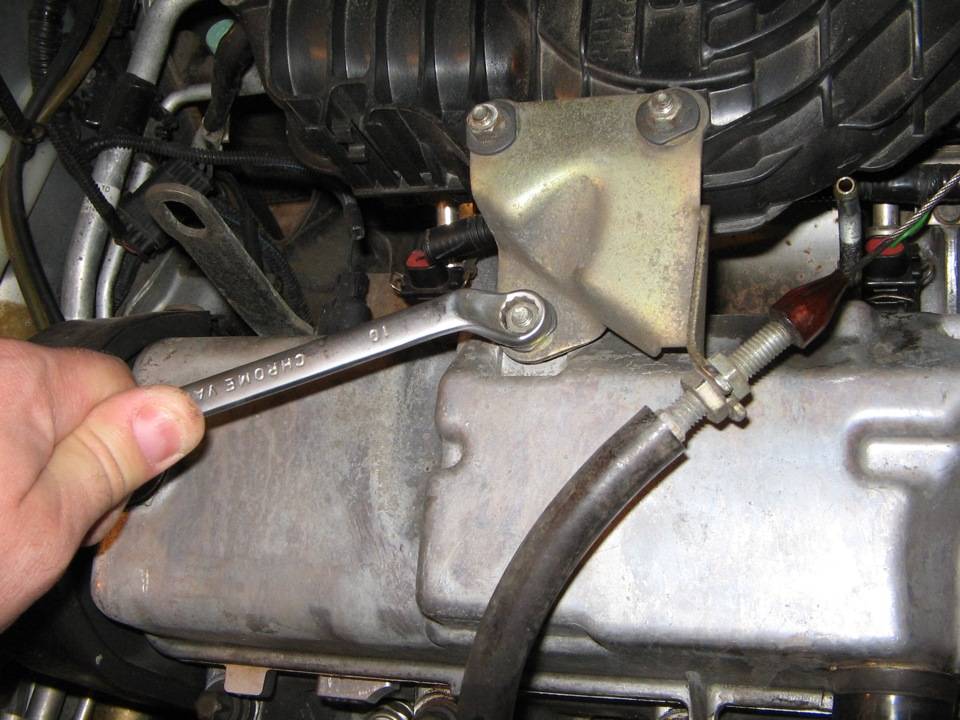

ключем на 10 отжимаем кронштей крепления троса газа

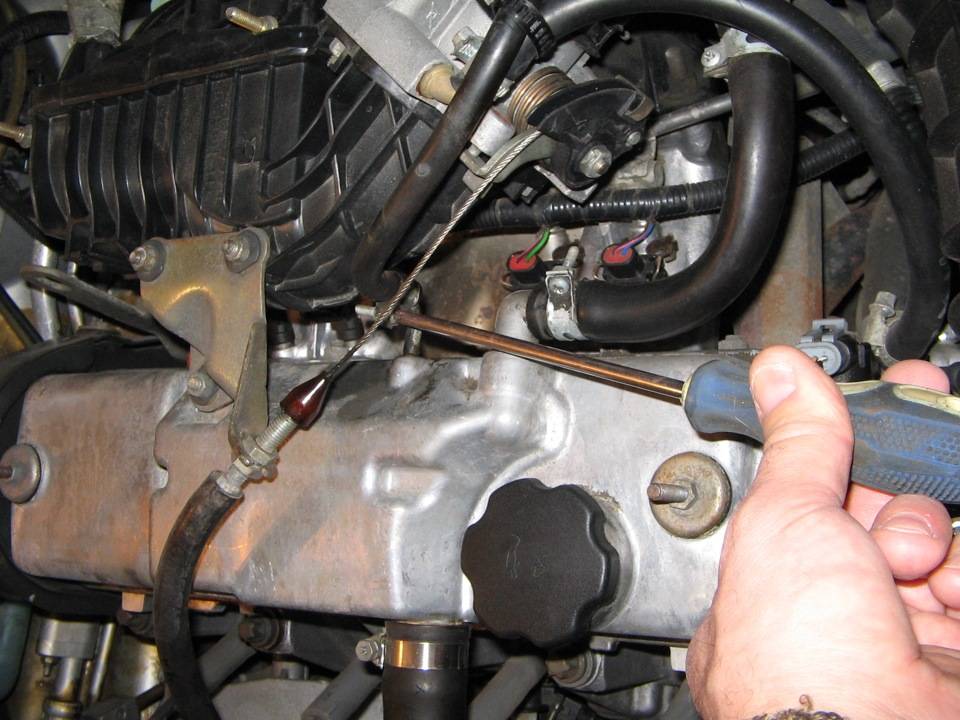

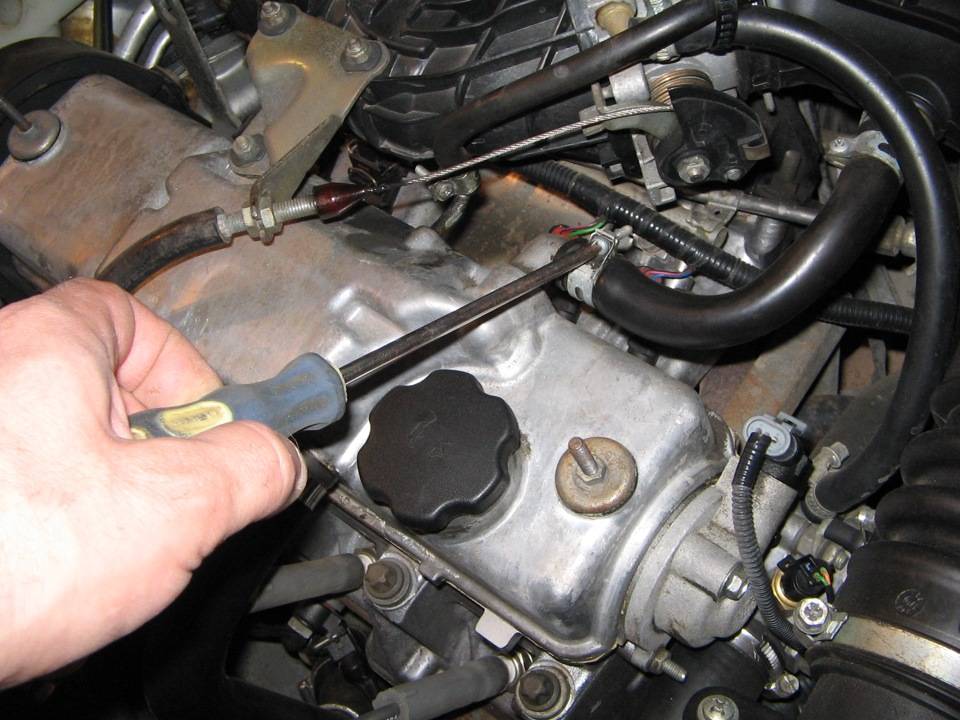

откручиваем крышку клапанов

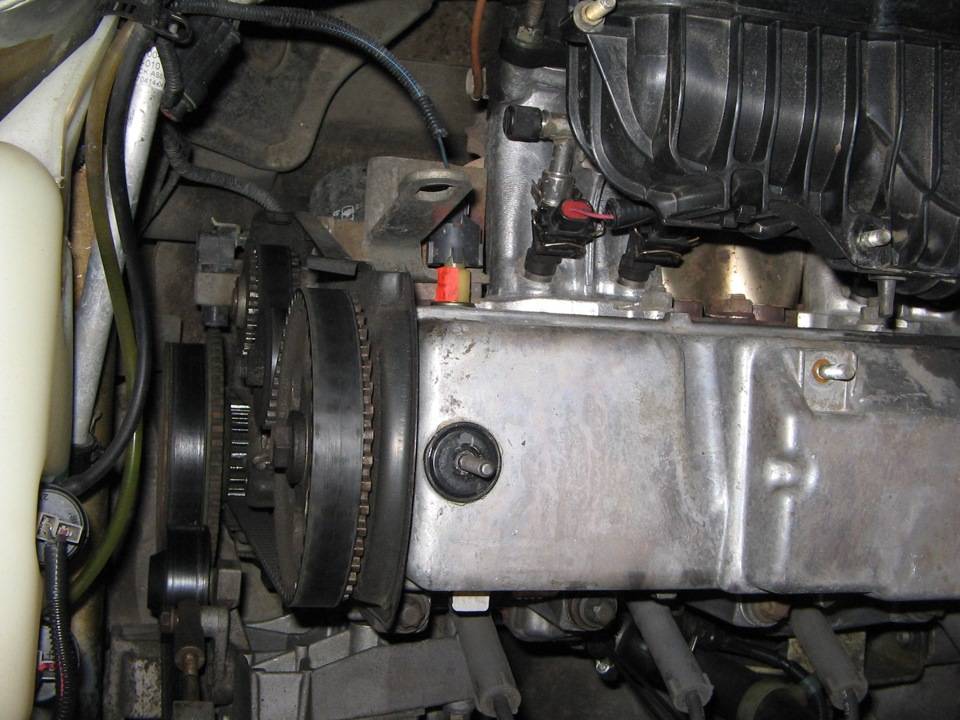

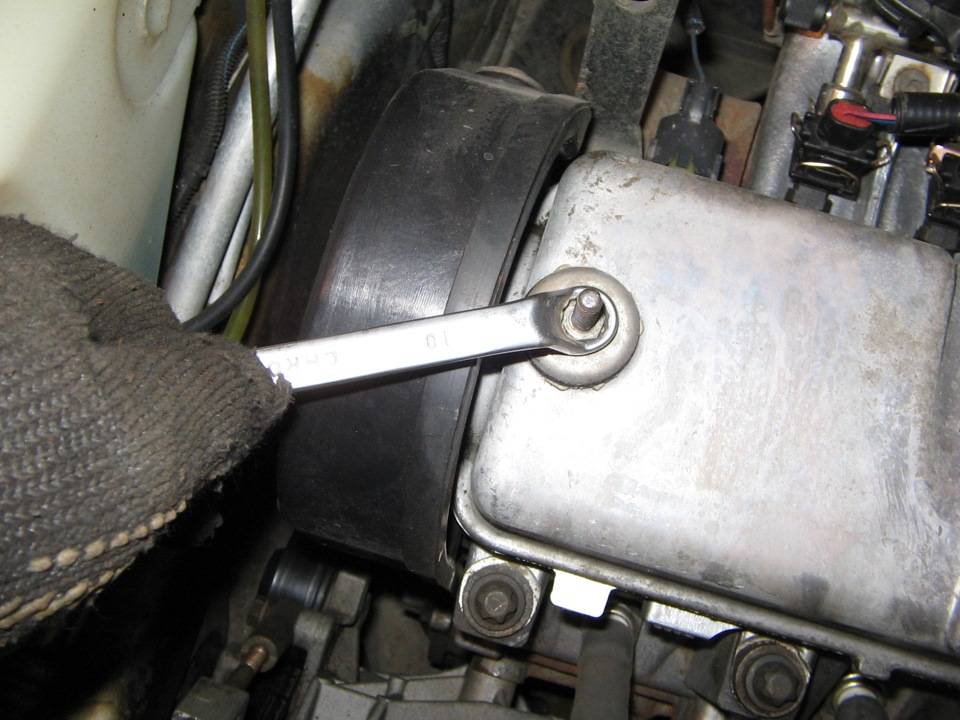

тем же ключем на 10, откручиваем три винта крышки ремня ГРМ

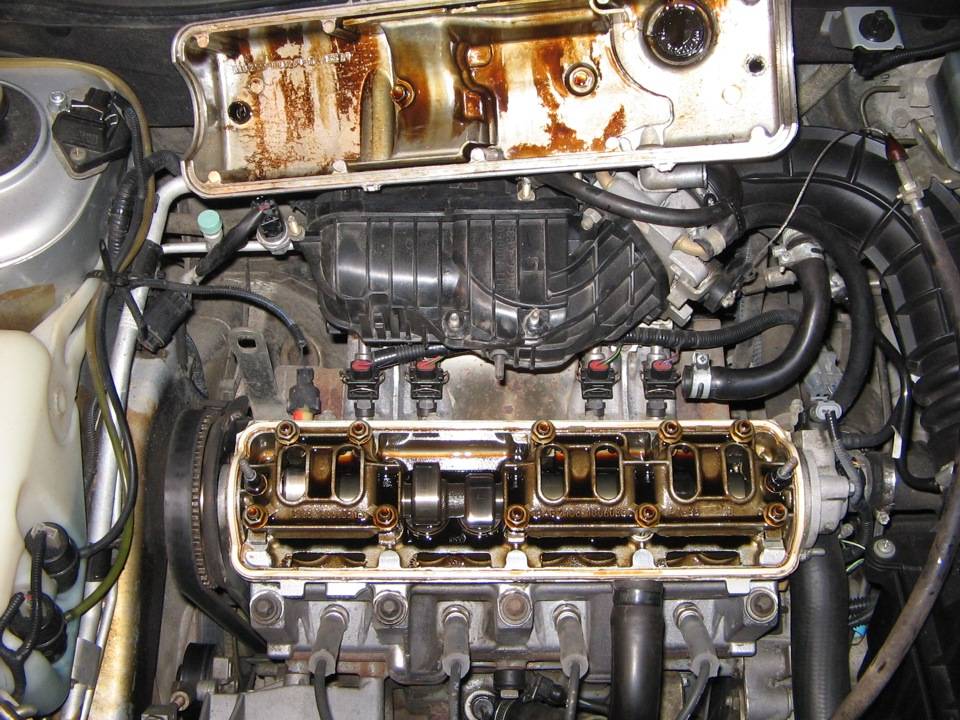

Ну вот, теперь без особого фанатизма вскрываем крышку клапанов, стараясь ее поднять в горизонтальном положении, без перекосов.

на фото видна резиновая прокладка, тщательно приклеенная к головке на герметик 🙂

Вот теперь и начинается самый кропотливый процесс, измерения зазоров.По инструкции в мануале описан процесс измерения, поэтому заострять внимание на этом не буду. Скажу от себя — зазор меряется между шайбой и кулачком распредвала, когда кулачок смотрит вертикально вверх.Проварачивать распредвал лучше ключем на 17, автомобиль должен быть на нейтральной передаче и свечи лучше выкрутить, дабы не создавать дополнительное усилие при проворачивании распредвала!. Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

Зазоры для нормальной работы двигателя:Впускной — 0,15…0,25ммВыпускной — 0,3…0,4мм

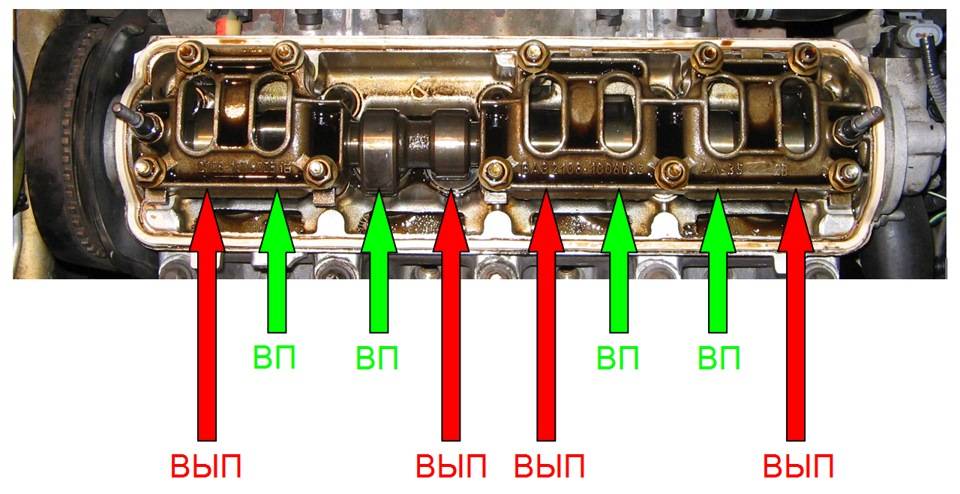

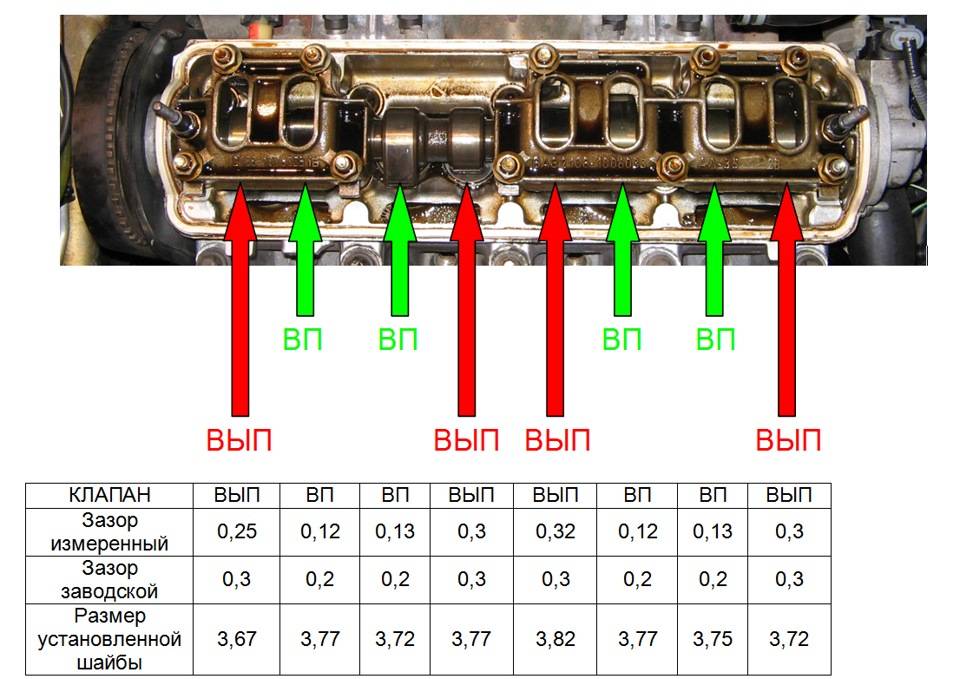

расположение клапанов впуска и выпускаДля получения полной информации, после измерения зазора (лучше делать несколько раз для точности, проварачивая распредвал) я еще вытаскивал шайбы, что б переписать с них маркировку толщины.

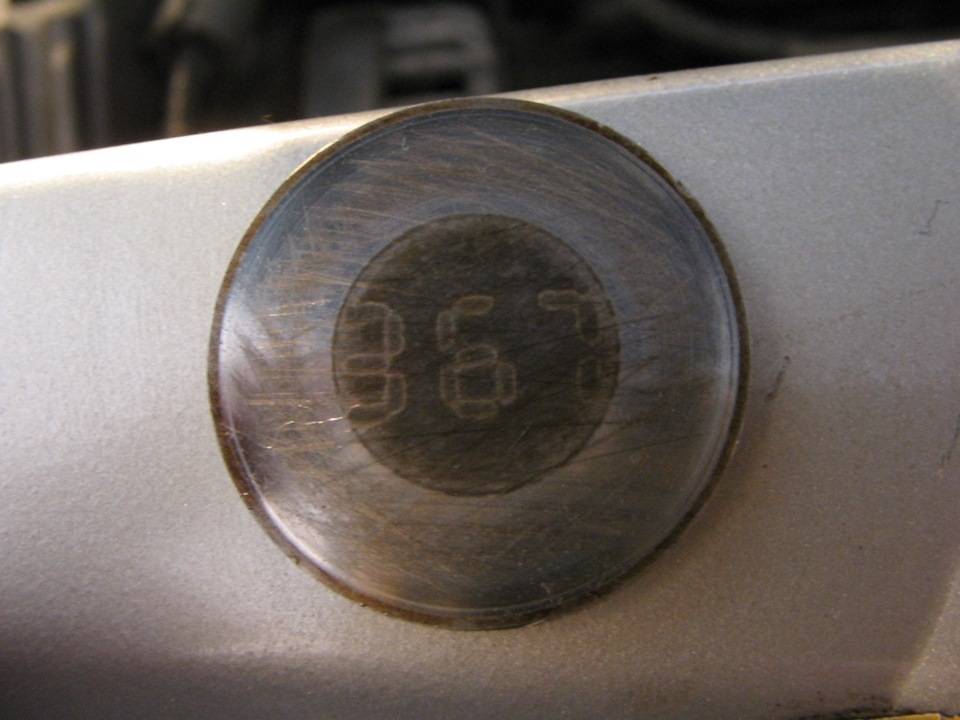

Шайба первого (выпускного) клапана

Вот что получилось в моем случае

таблица с моими замерами

Вот теперь возникает вопрос, и не один:1. Выпускной клапан первого цилиндра перетянут — щуп 0,25 залез с большим трудом (это при норме 0,3-0,4мм)?!2. Все зазоры впускных клапанов показали 0,12-0,13мм (при норме 0,15-0,25мм)? клапана явна затянуты!

Как Вы думаете, нужно доводить все зазоры до заводских, или только первый выпускной сделать 0,3мм, а все остальное оставить как есть? НУ все же, как то маловато… для впуска 0,12мм? Может кто что посоветует?

Вот нашел интересное видео по настройке клапанов —

Здравствуйте! Ребят подскажите поэтапно блондинке, процесс регулировке клапанов на калине 2 16 клапанов. Как бы это странно не звучало, НО я хочу сделать это сама, так как очень люблю ковыряться в автомобилях, хоть особо в них и не разберась)))) Спасибо!

Изначально возникает вопрос: зачем вообще нужна регулировка клапанов? Если эта операция проведена грамотно, то:

• двигатель легко запускается;
• мотор работает тихо;
• расход топлива – минимальный;
• в камере сгорания отсутствует нагар;
• общий ресурс двигателя до капитального ремонта увеличивается.

Если машина новая, первую регулировку клапанов необходимо производить после первых 20 тыс. км пробега, когда заводские настройки станут нарушаться. Откладывать процедуру не стоит, т. к. это чревато прогаром клапанов.

Замена поршневых колец своими руками

1. Уплотнение (герметизацию) камеры сгорания (или камеры расширения).
2. Улучшение теплопередачи через стенку цилиндра.
3. Регулирование расхода смазки.

Замена поршневых колец ВАЗ 2110

Рис1

Не будем заострять внимание на том, как снять клапанную крышку, кто подзабыл могут почитать в мурзилке. Рис2. Откручиваем 2 гайки на 10мм, и снимаем провода массы

Рис3. Откручиваем гайку на 13мм, и снимаем провод массы двигателя. В данном случае он находится на шпильке термостата. Если у Вас он находится не на головке блока, то его можно не снимать. Рис4. Откручиваем гайку крепления поддерживающего кронштейна головки блока.

• Рис 1. Сдвигаем термостат в сторону, если сделать это позволяют шланги, либо откручиваем хомуты и снимаем шланги. Отсоединяем разъемы с датчика положения дроссельной заслонки и РХХ.
• Рис 2. Откручиваем гайку правого кронштейна.
• Рис 3. Отворачиваем гайку натяжного ролика.
• Рис 4. Снимаем ролик и стаскиваем ремень ГРМ.

• Рис 1. Фиксируем с помощью отвертки шкив распредвала, и отворачиваем болт крепления шкива.
• Рис 2. Слегка раскачивая снимаем шкив распредвала. Аккуратно, не потеряйте шпонку.
• Рис 3. Отворачиваем шпильку.
• Рис 4. Отгибаем защиту, либо полностью снимаем её, открутив еще одну гайку и помпу.

• Рис 1. Под машиной откручиваем 4 гайки крепления приемной трубы к коллектору. При обратной сборке рекомендуется использовать новые медные гайки, чтобы в будущем они не прикипели.
• Рис 2. Отворачиваем болт крепления кронштейна, и снимаем его. Выдергиваем разъем с датчика уровня масла.
• Рис 3. Снимаем разъем с датчика положения коленвала.
• Рис 4. Снимаем разъем с датчика давления масла и вытаскиваем жгут проводов от датчиков.

• Рис 1. Откручиваем 10 болтов крепления головки (руководство). И снимаем головку блока, лучше с помощью напарника. Отключаем разъем жгута проводов идущего к форсункам. Он находится за термостатом.
• Рис 2. Поршни и цилиндры.
• Рис 3. Под машиной откручиваем пробку на поддоне и сливаем масло.
• Рис 4. Откручиваем и снимаем защиту маховика. Откручиваем по периметру множество болтиков крепления поддона и снимаем его.

• Рис 1. Откручиваем 3 болтика маслозаборника, и слегка покачивая снимаем его.
• Рис 2. Поворачиваем коленвал так чтобы поршень нужного цилиндра находился в нижней мертвой точке. Откручиваем 2 гайки крышки шатуна.
• Рис 3. Раскачивая крышку снимаем её. Деревянной реечкой выталкиваем поршень с шатуном вверх. Аналогично проделываем с остальными цилиндрами. Поршни и крышки не взаимозаменяемы. И должны ставиться туда-же где стояли. (Разборка и сборка двигателя ВАЗ 2110)
• Рис 4. Очищаем поршни от нагара и смотрим по маркировки класс поршня. Согласно классу поршня покупаем поршневые кольца.

Установка поршневых колец

• Рис 1. Вставляем новые кольца в цилиндр, и проверяем зазор в замке колец. Номинальный 0,25-0,45 предельно допустимый 1мм. Если зазор меньше номинального подпиливаем торцы кольца надфилем. Каждое кольцо подгоняется к тому цилиндру, где будет работать.
• Рис 2. Снимаем старые кольца и чистим поршень. Отверстия для слива масла прочищаем подходящей проволочкой. Смазываем канавки под поршневые кольца моторным маслом (свежим).
• Рис 3. Одеваем поршневые кольца начиная с маслосъемного. Стык расширителя маслосъемного кольца располагаем с противоположной стороны стыка самого кольца. (Не надевайте кольца витком, дабы избежать образования микротрещин, и дальнейшей поломки колец.).
• Рис 4. Протираем чистой тряпочкой стенки цилиндра, шейки кол.вала, шатунные вкладыши. Смазываем все свежим моторным маслом.

FAQ по замене поршневых колец автомобиля

• Пробег может быть разный, все зависит от того, как часто меняли масло в двигателе и какого качества масло было.
• Симптомы износа поршневых колец несколько, например, большой расход масла или низкая компрессия в цилиндрах.
• Проверить наверняка можно одним способом: залить в цилиндры через свечные отверстия немного масла, затем проверить компрессию, если она будет выше, чем при сухих замерах, значит пора менять поршневые кольца.

Такой ремонт даст временный эффект. Если поршни номинал, то и кольца номинал. Хотя можно попробовать и первый ремонтный комплект вставить, если износ большой то подойдут.

• Замена колец обойдется до 2 000 рублей, не считая масла и тосола.
• Цена поршневых колец около 500 рублей.

От 1 до 2 рабочих дней.

С помощью замера компрессии в цилиндрах.

• Попутно рекомендуется заменить сальники коленвала передний. Задний тоже желательно, но для этого придется снимать КПП.
• Что поменять заодно становится ясно после разборки ДВС и оценки его состояния.
