Замена крана отопителя ВАЗ-2114, вентилятора и радиатора

Этапы самостоятельного ремонта

Просмотрев видео по замене крана отопителя на ВАЗ 2115, можно ознакомиться со всеми этапами работ и приступить к их выполнению, следуя следующей инструкции:

Автомобиль ставится в помещение, и на холодном моторе, через специальную техническую пробку, сливается охлаждающая жидкость в подставленную для этого емкость. Сливная пробка находится внизу корпуса картера со стороны переда машины.
На максимально возможное расстояние отодвигается переднее сиденье пассажира, далее демонтируется полка в нижней части торпедо салона, расположенная под бардачком, что откроет доступ к креплению боковой декоративной накладки нижней части центральной консоли.
Выкрутив пять саморезов крепления боковой накладки, получаем доступ к патрубкам системы отопления и к самому крану

Ослабив хомуты патрубков, приступаем к их аккуратному снятию, подложив на полик старую ветошь, на которую могут пролиться остатки антифриза.
Важно! Учитывайте, что посадочные места на радиаторе отопителя пластиковые, и подвергаясь воздействию больших температур, патрубки могут немного закиснуть на них, поэтому их демонтаж надо проводить очень аккуратно, иначе можно чрезмерными усилиями сломать корпус радиатора. Из подкапотного пространства автомобиля, снимаем два патрубка подачи охлаждающей жидкости на кране печки, откручиваем, с помощью ключа на 10 мм, две гайки крепления на его шпильках, после чего из салона проводим демонтаж старой детали, предварительно отсоединив тросик управления заслонкой

На посадочное место устанавливается новый кран, закручиваем гайки крепления, и обрабатываем посадочные места патрубков системы охлаждения герметиком, надеваем их аккуратно и затягиваем металлическими стяжками.
Зачищаем посадочные места на радиаторе печки, обрабатываем их герметиком, так же и на самом кране, устанавливаем новые патрубки подачи антифриза в систему отопления автомобиля, после чего затягиваем на них хомуты.
Проводим обратный монтаж декоративной боковой панели и дополнительной полки под бардачком, закручиваем сливную пробку жидкости охлаждения мотора, после чего приступаем к удалению воздуха из системы.

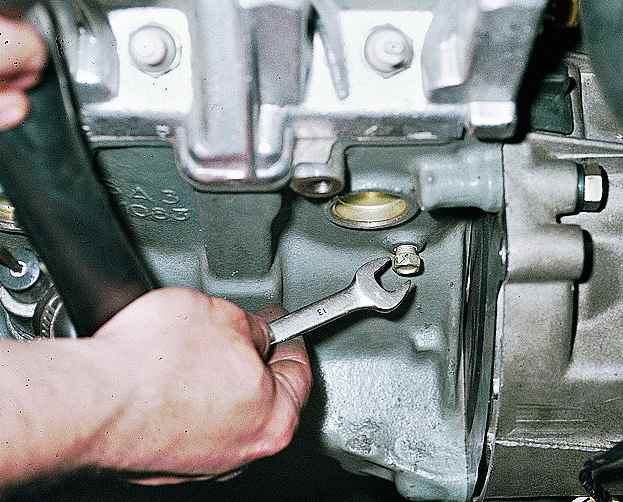

Снимаем пробку с расширительного бачка, на впускном коллекторе двигателя, отсоединяем патрубок подачи антифриза и заливаем новую жидкость в систему охлаждения до того момента, когда она начнет выливаться и из коллектора и из патрубка, который сразу присоединяем обратно.

Из подкапотного пространства автомобиля, снимаем два патрубка подачи охлаждающей жидкости на кране печки, откручиваем, с помощью ключа на 10 мм, две гайки крепления на его шпильках, после чего из салона проводим демонтаж старой детали, предварительно отсоединив тросик управления заслонкой. На посадочное место устанавливается новый кран, закручиваем гайки крепления, и обрабатываем посадочные места патрубков системы охлаждения герметиком, надеваем их аккуратно и затягиваем металлическими стяжками.
Зачищаем посадочные места на радиаторе печки, обрабатываем их герметиком, так же и на самом кране, устанавливаем новые патрубки подачи антифриза в систему отопления автомобиля, после чего затягиваем на них хомуты.
Проводим обратный монтаж декоративной боковой панели и дополнительной полки под бардачком, закручиваем сливную пробку жидкости охлаждения мотора, после чего приступаем к удалению воздуха из системы.
Снимаем пробку с расширительного бачка, на впускном коллекторе двигателя, отсоединяем патрубок подачи антифриза и заливаем новую жидкость в систему охлаждения до того момента, когда она начнет выливаться и из коллектора и из патрубка, который сразу присоединяем обратно.

На этом работа своими руками по замене крана отопителя на ВАЗ 2115 закончена, заводим двигатель машины, внимательно осматриваем герметичность системы охлаждения, проверяем подачу тепла в салон и работоспособность заслонки переключения режимов лето – зима, и в случае не обнаружения проблем, транспортное средство можно начинать эксплуатировать.
Также смотрите видео установки крана отопителя на ВАЗ 2115 (аналогично работы проводятся и на моделях 2113, 2114):

Какие есть алгоритмы замены крана?

Всего существует только два вида замены крана. Первый — это полная замена крана, а второй — неполная, или же частичная замена слива антифриза. Первый вариант, будет идеальным для тех, кто собрался сразу провести всю замену антифриза. Второй же способ, тем у кого уже есть небольшой запас антифриза.

В любом случае, необходимо придерживаться данного алгоритма:

  1. Для начала, будет необходимо установить авто на любую яму, хорошо подойдет эстакада. Затем, необходимо немного подождать, для того, чтобы остыл двигатель.
  2. Затем, нужно будет немного слить антифриз.
  3. Далее, необходимо отсоединить подачу от слива. Сам слив, помогает охлаждать кран.
  4. После этого, нужно будет открыть салон со стороны пассажира, а далее снять маленькую боковую накладку консоли.
  5. Далее, необходимо ослабить все хомуты и присоединить к ним трубки. Перед этим, необходимо подложить ветошь.
  6. После выполнения данных действий, нужно будет отсоединить тросик от оси. Возможно с пассажирской стороны, это сделать не получится. Можно попробовать добраться с водительской.
  7. Затем, необходимо забраться под сам автомобиль, чтобы найти две гайки. Они должны крепится к корпусу этого крана, а также моторному щиту. Далее, нужно открутить эти гайки, а также снять со шпилек.
  8. После этого, нужно будет переместиться в салон и извлечь оттуда узел.

Система отопления ВАЗ-2114

Состоит отопитель салона ВАЗ-2114 из таких элементов:

  • радиатор с патрубками;
  • кран перекрытия подачи;
  • корпус;
  • воздуховоды;
  • заслонки;
  • вентилятор;
  • блок управления.

Нагрев воздуха, который подаётся в салон, выполняется за счет пропускания потока воздуха через соты теплообменника – радиатора, по которому циркулирует разогретая мотором охлаждающая жидкость.

В отопителе ВАЗ-2114 реализована возможность перекрытия подачи антифриза в радиатор печки, поэтому система обогрева отключается (на летний период). Прекращение подачи осуществляется с помощью крана, врезанного в патрубок подачи охлаждающей жидкости на радиатор печки.

Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение.

Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.

Распределение воздушного потока по зонам обеспечивается заслонками, установленным в корпусе. В конструкции печки ВАЗ 21-14 используется три заслонки:

  1. Заслонка управления печкой. Она  перенаправляет воздушный поток через радиатор (печка работает) или в обход него (система работает в режиме вентиляции салона).
  2. Заслонка подачи потока в зону лобового стекла.
  3. Заслонка перенаправления теплого воздуха в зону ног или к боковым стеклам и в салон.

Благодаря заслонкам и крану печки водитель задействует систему отопления салона, управляет потоком воздуха, выбирая, в какую зону его следует подать.

Вентилятор, входящий в конструкцию отопителя, создаёт воздушный поток. Благодаря комплектации цепи питания электродвигателя вентилятора реостатами, узел получил три режима работы, при которых вентилятор вращается с разной скоростью.

В отличие от систем отопления автомобилей классического семейства – ВАЗ-2101-2107, вентилятор в ВАЗ-2114 нагнетает воздух в корпус печки, а не втягивает его, что повышает эффективность подачи воздуха. Поэтому этот узел установили не внутри корпуса, а на нем. Доступ к вентилятору стал проще, поскольку на ВАЗ-2114 он размещен в подкапотном пространстве, в нише возле моторного щита.

Алгоритм работ

Замену краника выполняется двумя способами – с полным или частичным сливом антифриза.

Первый вариант подойдет тем, кто решил одновременно произвести и замену антифриза. Перед началом работ откручиваем сливные пробки и дожидаемся, когда охлаждающая стечет в емкость, после чего приступаем к снятию узла.

Замена с частичным сливом подойдет для тех, у кого есть запас антифриза на доливку. Подставляем под авто в месте соединения патрубка системы охлаждения с краном емкость и отсоединяем этот патрубок, после чего его конец поднимаем вверх и фиксируем в таком положении. Потери антифриза составят 1,0-1,5 литра (сольется с отопителя), при этом ОЖ в системе охлаждения останется, но количество ее восполняем после завершения работ.

Замена краника печки ВАЗ-2114 выполняется по такой технологии:

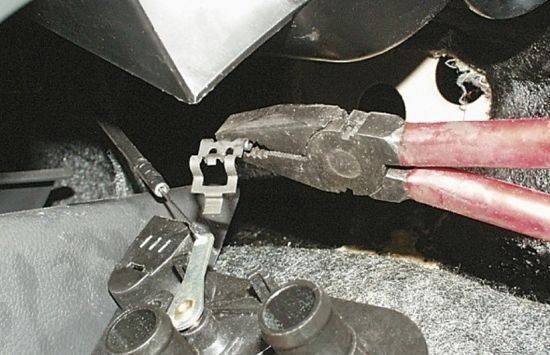

Отсоединение тяги крана отопителя ВАЗ 2114

  1. Устанавливаем авто на яму или эстакаду и ждем пока двигатель остынет (не полностью, а чтобы оставался теплым).
  2. Сливаем антифриз (частично или полностью).

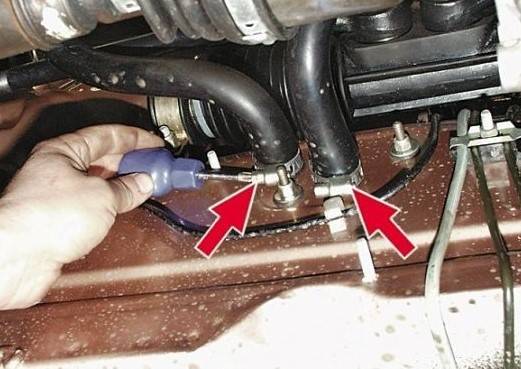

  3. Отсоединяем подачи и слива охлаждающей от краника со стороны моторного отсека.
  4. В салоне с пассажирской стороны снимаем боковую декоративную накладку консоли.
  5. Ослабляем хомуты крепления патрубков к штуцерам краника в салоне и отсоединяем трубки, предварительно положив под них ветошь. Если планируется и замена трубок, то можно их отсоединить от радиатора печки и извлечь краник вместе с патрубками.
  6. Отсоединяем тросик механизма управления от рычага оси запорной мембраны. Если с пассажирской стороны разъединить их не удается, то можно добраться до них с водительской стороны (предварительно сняв пластиковую накладку).
  7. Забираемся под авто. Находим две гайки крепления корпуса краника к моторному щиту и откручиваем их и снимаем со шпилек шайбы.
  8. Перебираемся в салон и извлекаем узел.

Сборка выполняется в той же последовательности, что и демонтаж.

НАЗНАЧЕНИЕ И ОСОБЕННОСТИ

Безусловно, краник печки необходим в машине. Он служит для того, чтобы летом в салон автомобиля не дул горячий воздух. Зимой же наоборот – открытый кран печки ВАЗ пропускает горячий антифриз из двигателя в отопительную систему, тем самым дает возможность нагреть радиатор печки. Радиатор в свою очередь является теплообменником и отдает тепло в салон, нагревает воздух для пассажиров.

НЕИСПРАВНОСТИ

К чему приводит нерабочий кран печного отопления:

  • К течи тосола (антифриза) в салоне автомобиля;
  • К плохому нагреву воздуха в машине.

Течь охлаждающей жидкости можно определить, если поднять передний пассажирский коврик в салоне и провести рукой по ковролину. Тосол (антифриз) сладкий на вкус и окрашен в яркий цвет (синий, зеленый или красный), распространяет неприятный запах.

РАЗНОВИДНОСТИ И МЕСТОНАХОЖДЕНИЕ

Кран отопителя ВАЗ 2115 (ВАЗ 2113, ВАЗ 2114,2108, 2109, 2110, они одинаковые) находится в салоне выше радиатора печки, но снимается он из моторного отсека – откручиваются две гайки, которые находятся недалеко от приемной трубы глушителя. Чтобы увидеть,где находится краник печки ВАЗ 2114,нужно открыть капот и определить его местонахождение по печным патрубкам, идущим в салон.

Существуют три вида этого нехитрого устройства:

  • Заводской вариант;
  • С шариковым механизмом:
  • С пластмассовым корпусом и керамическим переключателем.

Самый ненадежный первый вариант, но он и самый дешевый. Быстро закисает и начинает течь.Самое досадное то, что такими деталями у нас комплектуются автомобили на заводе. Какой кран отопителя лучше не ставить наВАЗ 2114, так это именно заводской вариант.

Второй тип несколько надежнее, но тоже застывает в одном положении. Плюсом является то, что он уже значительно реже подтекает.

Третий тип, керамический, практически не закипает и не течет, зато стоит значительно дороже и не так хорошо пропускает горячий воздух в салон автомобиля. Но в таком случае пусть будет не так жарко в машине,чем течет печка ВАЗ.

Приблизительная стоимость крана отопителя (печки):

Какой лучше кран печки наВАЗ 2114, решает каждый сам для себя, но однозначно не хвалят продукцию фирмы LUZAR, в запасных частях много бракованных деталей. Не самым плохим будет выбор керамического кранчика производителя “ЯВВА” Ульяновского завода запчастей, об этих запасных частях больше положительных отзывов.

Во время покупки детали нужно обратить внимание на то, как работает переключатель положений открытого и закрытого состояния, в целом в этом и заключается проверка работоспособности новой детали. Переводиться краник из одного положения в другое должен относительно легко и без заеданий

В закрытом положении нужно дунуть в отвод – с другой стороны отвода воздух проходить не должен

И важно, чтобы он заслонка доходила до конца положений. Стоит рассмотреть корпус на наличие трещин – деталь недорогая, но лишний раз менять ее довольно хлопотно и неудобно

НЕСТАНДАРТНЫЕ ВАРИАНТЫ

Проблема краника отопителя обсуждается обладателями переднеприводных ВАЗов на многих форумах –кран печки ВАЗ 2114 является проблемным в автомобиле. И многие предлагают разные нестандартные решения:

  1. Вовсе обойтись без крана, соединив через дополнительные штуцеры печные патрубки
  2. Приспособить надежный латунный сантехнический вентиль или шаровой водопроводный кран. Главное – чтобы диаметр выводов приблизительно совпадал с диаметром шлангов на печке.

Нельзя сказать, что такие решения лишены здравого смысла. По крайней мере, вариант с сантехникой очень надежен, в таком изделии ничего не закипает. Но из салона вентиль не переключишь, а каждый раз залезать под капот неудобно. Если им не часто пользоваться, то можно такое изделие и установить.

НА ДРУГИХ МОДЕЛЯХ

Видимо, конструкция крана оказывается довольно удачной, если его устанавливают на другие модели автомобилей. Но рассматривается только керамический краник «Явва» Ульяновского производства, остальные модели деталей 2108-2115 не зарекомендовали себя с хорошей стороны. В частности, наиболее изобретательные автовладельцы «внедряют» изделие на «Ниву»,ВАЗ-классику. Требуются некоторые доработки (убирается пластмассовая часть, подпиливаются при необходимости металлические патрубки радиатора отопителя).

ПРОДУКЦИЯ LUZAR

Российское представительство компании LUZAR обосновалось в Санкт-Петербурге, концерн производит и реализует алюминиевые радиаторы охлаждения и составные части к ним. Фирма работает с 2003 года, но сама марка родом с Украины,LUZAR расшифровывается как «Луганский авиационный ремзавод».

Замена жидкости охлаждения

Стоит отметить, что радиатор от 2114 подходит и к другим представителям модельного ряда ВАЗ. Как известно, разработки компании ВАЗ – универсальны, поэтому неудивительно, что не только детали системы охлаждения, но и другие запчасти от более ранних и поздних моделей данной марки идеально подойдут и к 2114.

Как снять старый?

Перед тем, как будет произведена замена, вне зависимости от производителя транспортного средства, стоит помнить, что процесс демонтажа старого и монтирования нового радиатора должен производиться на холодный двигатель, и ВАЗ 2114 не является тому исключением.

  1. Слив жидкость для охлаждения, нужно снять воздушный фильтр, закрепленный двумя болтами, освободив фильтр воздуховода посредством ослабления хомута.
  2. После того, как радиатор будет освобожден от воздушного фильтра, необходимо демонтировать защитный экран, предусмотренный разработчиками ВАЗ. Для этого необходимо ослабить верхние крепления, снять железный хомут и ослабить хомут обратки расширительного бачка.
  3. Также следует снять патрубки: верхний можно демонтировать посредством ослабления железных хомутов с помощью ключа на 8 или отвертки, нижний же, в большинстве случаев, не только прикручен к термостату, а и посажен на специальный герметик, исключающий протекание жидкости из радиатора. Чтобы снять нижний патрубок, необходимо удалить герметик и ослабить хомут.
  4. Кроме того, необходимо обязательно отключить провод питания вентилятора, после чего саму деталь можно вынуть, сняв посадочные подушки.
  5. Затем необходимо снять вентилятор, прикрученный на несколько гаек. Основная работа по демонтажу главной части системы охлаждения двигателя окончена, дело осталось за малым — её замена.

Как закрепить новый

  1. К новой системе охлаждения подключить вентиляторы и закрутить их гайками.
  2. После этого аккуратно вставить его на место, надев на него посадочные подушечки, подключить штекер питания к вентилятору.
  3. Затем нужно закрепить нижний патрубок к термостату, обильно смазав герметиком для исключения возможности протекания, а также закрепить верхний и затянуть хомуты.
  4. Далее необходимо зафиксировать хомут обратки расширительного бачка, прикрепить экран и закрепить железный хомут.
  5. После этого следует установить воздуховод и воздушный фильтр, также закрепив хомутом.

При поломке автомобиля некоторые причины приводят к тому, что необходимо снимать радиатор. Основные из них:

  • разного рода механические повреждения;
  • отдельные трубки радиатора забиты грязью, отложениями в виде накипи и ржавчины;
  • попадание автомобиля в ДТП.

Для устранения неисправности или для замены потребуется демонтаж устройства. Отнестись к этой работе нужно очень ответственно и производить ее аккуратно. Чтобы процесс был выполнен качественно, нужно хотя бы кратко знать, из каких деталей состоит радиатор в сборе. В его состав входят:

  • корпус устройства;
  • расширительный бачок;
  • электрический двигатель;
  • кожух двигателя;
  • крыльчатка (вентилятор);
  • подушка из резины;
  • пробка сливная;
  • различные шланги;
  • насос, который работает от приводного ремня.

Для нормализации системы охлаждения на ВАЗ 2114 порой достаточно заменить жидкость охлаждения. Чтобы определить, когда это требуется делать, следует знать некоторые нюансы:

  • Срок эффективной работы тосола составляет 2 года, а антифриза — 5 лет;
  • Обычно замена антифриза требуется при пробеге 20-40 тысяч километров, в зависимости от условий эксплуатации;
  • Изменившийся цвет состава свидетельствует о том, что его нужно заменить.

Специалисты рекомендуют использовать в качестве жидкости антифриз, поскольку он обладает длительным сроком эксплуатации и не так интенсивно изнашивает систему. В пользу тосола говорит только его доступная цена.

Перед заливкой новой жидкости, систему следует промыть. Для этого:

  • Сливают все имеющуюся охлаждающую жидкость из системы;
  • Плотно прикручивают пробки;
  • Заливают качественную дистиллированную воду до максимума;
  • Заводят двигатель и доводят до рабочей температуры;
  • Обороты при этом должны быть около 3 тысяч. Избегайте перегрева двигателя;
  • Заглушив мотор, машину оставляют на минут 7, после чего сливают воду. Если система загрязнена сильно, процедуру нужно повторить, пока не начнет выливаться полностью чистый дистиллят.

Выбор крана

Кран отопителя на ВАЗ
2114 «перекочевал” от ВАЗ 2108. Заводом изготовителем устанавливался не очень
качественный кран и после первых зим эксплуатации, кран выходил из строя. На
рынке представлено несколько типов кранов:

  • пластмассовый с мембраной
    (ставился в оригинале);
  • керамический кран;
  • шаровой кран.

Каждый из перечисленных
типов кранов имеет преимущества и недостатки. Мембранный кран обычно меняют раз
в год, самое главное его преимущество это — цена. Керамический кран дороже, но
он при закрытой шторке запорного механизма хорошо держит жидкость и служит
несколько лет. Что касается шарового крана, то это — наилучшее соотношение
«цена-качество”.

Оригинальные артикулы
запчастей:

  • 21080-8101150-00 — стандартный
    пластмассовый кран с мембраной;
  • 2108-8101150-12 — керамический
    кран;
  • 2108-8101150-14 — шаровой кран.

Чтобы при покупке
избежать запчастей плохого качества, рекомендуем обращать внимание на следующих
производителей:

  • Pecar;
  • Avrora;
  • Luzar;
  • TSN.

ЗАМЕНА

Замена радиатора печки ВАЗ 2115 (ВАЗ 2113) ничем не отличается от замены на модели 2114, поэтому эта работа выполняется для перечисленных марок одинаково. Для проведения работ потребуются инструменты:

  • Различные отвертки (крестовые, шлицевые, разной длины и размеров);
  • Набор комбинированных ключей;
  • Умелые руки и максимум терпения и аккуратности.

Нужно приготовить емкость для слива охлаждающей жидкости. Вместо отверток будет удобно воспользоваться шуруповертом.

Если нужно целиком снять печку, то и панель приборов снимается полностью. Для снятия радиатора печки панель разбирается частично, наполовину. Подобный ремонт проводить не слишком просто, но самостоятельно его все же сделать можно без наличия особых слесарных навыков. Необходимо только все делать аккуратно и не торопясь. Итак, что нужно, чтобы снять радиатор печки на ВАЗ 2114:


Не забудьте первым делом – слить охлаждающую жидкость

  1. Слить охлаждающую жидкость. Сначала снимаем пробку расширительного бачка и сливаем антифриз из основного радиатора, затем откручиваем пробку в блоке цилиндров и сливаем жидкость из блока.
  2. Снять автомагнитолу в салоне.
  3. Демонтировать заглушку, затем открутить шурупы рамки крепления комбинации приборов (всего четыре шурупа ­– два сверху и два снизу). Щиток приборов при этом не вынимается.
  4. Удалить с блока управления печкой все ползунки и ручки.
  5. Снять кожух рулевой колонки (крепления сверху и снизу).
  6. Демонтировать крышку диагностического разъема (находится под прикуривателем), отвернуть саморезы крепления самого разъема.
  7. Разъединить разъем прикуривателя.
  8. Далее следует отсоединить все штекера, которые находятся на центральной консоли. Их лучше пометить, чтобы потом не перепутать при сборке.
  9. Вынимаем блок сигнализаторов, открутив два шурупа. Теперь центральная рамка панели приборов свободна, можно демонтировать ее. Еще теперь удобно добраться до штекера подсветки прикуривателя, разъединяем и его.
  10. Бардачок держится на 6 саморезах. Снимаем бардачок.
  11. По бокам панели приборов есть крепежи (по одному саморезу сверху и по одному снизу). Отворачиваем их.
  12. Откручиваем болты кронштейна крепления блока управления двигателем и снизу болты крепления железного каркаса с левой и правой стороны (к днищу автомобиля).
  13. Отворачиваем саморезы, на которых держится блок регуляторов печки.
  14. Снимаем пластмассовые обшивки передних верхних кузовных стоек. Они крепятся саморезами.
  15. Между панелью и рулевой колонкой есть шуруп на панели, откручиваем и его. Теперь вся панель ослаблена, нужно ее подать в сторону сидений и немного вверх. Желательно с правой стороны воспользоваться ромбовидным домкратом, чтобы зафиксировать панель в отжатом состоянии и добраться до радиатора отопителя.
  16. Добираемся до хомутов на патрубках радиатора печки и ослабляем их. Сдергиваем патрубки. Под ними предварительно желательно проложить тряпку, чтобы остатки стекающей жидкости не впитались в ковролин напольного покрытия.
  17. Сам радиатор в корпусе печки держится на трех саморезах. Отворачиваем шурупы и достаем его.

Теперь остается новую деталь установить на место и собрать все в обратном порядке. Для того, чтобы в салоне было теплее, прокладываем его поверхность слоем поролона толщиной приблизительно 1,5 мм.

Проверка работоспособности после проведения замены производится до того, как будет собрана панель приборов. Устанавливается радиатор печки, крепятся патрубки, заливается антифриз и запускается мотор. Если тосол не течет, и система отопления ВАЗ 2114 нормально функционирует (воздух в салоне нагревается в должном режиме), то значит, что замена радиатора отопителя прошла успешно, и можно полностью устанавливать все детали на место.
