Меняем лампочку стоп-сигнала заднего фонаря Ford Fusion своими руками

Замена лампы ближнего света на Форд Фьюжн

Практически каждый автомобилист рано или поздно сталкивается с необходимостью замены ламп в осветительных приборах своего автомобиля. Можно ли при этом не обращаться в СТО, а решить проблему своими силами? Конечно, можно! В этой статье мы произведем самостоятельную замену лампы ближнего света на Форд Фьюжн.

Что нужно для работы

Процесс замены лампочек ближнего света в Форд Фьюжн предельно прост и не требует специальных навыков и инструментов. Для этой операции тебе понадобятся:

  1. Запасная лампочка с цоколем H4 (p43t).
  2. Мощная отвертка или ключ с битой Torx Т30.
  3. Полчаса свободного времени.

Для замены лампы тебе понадобится только одна отвертка Torx

Если все под рукой и сам ты готов, то можно начинать.

Инструкция по замене лампы ближнего света на Ford Fusion

Для замены лампочки ближнего света (она одна и на дальний, и на ближний свет) необходимо демонтировать блок фонарей, который держится на трех винтах и скобе. Открой капот моторного отсека, и ты увидишь эти винты. На фото они выделены синим цветом.

Винты крепления блока фонарей Ford Fusion

Откручивай эти винты и очень осторожно выдвигай фонарь строго вперед, чтобы не обломить пластиковый фиксатор. Без этого фиксатора фара будет болтаться, а между ней и кузовом образуется неэстетичного вида щель. Направление снятия передней фары и фиксатор крепления её угла

Направление снятия передней фары и фиксатор крепления её угла

Отключи питающий жгут проводов, который присоединяется при помощи разъема. Теперь блок фонарей можно положить на верстак – так удобнее работать. На тыльной стороне блока найди резиновую крышку, она легко снимается. Постарайся ее не повредить, в противном случае фара будет постоянно запотевать.

Снятие герметизирующей резиновой крышки блок-фары Ford Fusion

Под крышкой ты увидишь лампы ближнего/дальнего света и габаритного огня. Чтобы добраться до лампы ближнего света, нужно отжать пружинящий фиксатор и снять питающую колодку.

Снятие питающей колодки с лампочки ближнего света

Лампочка ближнего света свободна, ее можно извлечь из посадочного места и поменять на новую. Осталось установить на место питающую колодку и герметизирующую крышку. Бери фонарь и устанавливай на место, не забывая про фиксатор: он должен надежно защелкнуться.

Если у тебя несколько иная конструкция фары, то, сняв резиновую защитную крышку, ты можешь увидеть следующую картину:

Блок фонарей ближнего/дальнего света на Форд Фьюжн другой модификации

Не пугайся, в этом фонаре используется такая же лампочка с цоколем Н4 дальнего/ближнего света, но патрон имеет несколько иную конструкцию. Для того чтобы извлечь лампу, просто поверни её против часовой стрелки на 90 градусов. Теперь лампа ближнего света выйдет из посадочного места.

Снятый патрон с лампой дальнего/ближнего света

Замени лампу прямо в патроне и установи сам патрон на место, повернув на 90 градусов в обратном направлении.

При наличии навыка и большом желании можно заменить лампы ближнего света и без демонтажа фар — через моторный отсек. Не совсем удобно, но вполне реально.

Какие лампы ближнего света можно использовать

Автомобиль оснащен стандартным патроном Н4, поэтому для него подойдут практически любые лампочки p43t с двумя спиралями – дальнего и ближнего света. Что касается производителя, то все будет зависеть от твоего бюджета, поскольку разброс цен чрезвычайно широк:

  • галогенная Bosch H4 12В 60/55Вт Gigalight Plus 120 – 850-900 руб. за 1 шт.;
  • галогенная Philips «VisionPlus», для фар, цоколь H4 (P43t), 12V, 60/55W – 550-600 руб. за 1 шт.;
  • галогенная Philips H4 Cristal Vision + 2x W5W 12V 60/55W – 1400-1600 руб. за комплект (2 шт.);
  • галогенная OSRAM Night Breaker UNLIMITED +110%, Н4 – 100-21200 руб. за комплект (2 шт.);
  • галогенная Маяк H4 12V60/55W – 200-220 руб. за 1 шт.;
  • галогенная Narva H4 12V-60/55W — 120-180 руб. за 1 шт.

Посмотреть на Яндекс.Маркет Вот, в принципе, и все, что нужно знать о замене лампочек ближнего света на Форд Фьюжн. Теперь, думаю, ты справишься с этой проблемой самостоятельно, без помощи электрика и СТО. И напоследок посмотри видео по замене всех ламп в автомобиле Ford Fusion.

Видеоинструкция по замене лампочек в Форд Фьюжн:

ПредыдущаяСледующая

Дерево категорий

Поверните нужную вам лампу против хода стрелки часов на 90 градусов, немного надавите на нее и вытащите. Вставьте новую лампочку, так же поверните ее на 90 градусов, только теперь в обратную сторону, затем, проверьте, надежно ли закреплена лампа в гнезде.

Замена ламп на Ford Fusion

Таким же образом можно заменить и оставшиеся лампочки. Прежде чем приступить к сборке проверьте, работает ли замененная лампочка.

Если все в порядке, то можно приступать к сборке фонаря, вся процедура производится в обратном порядке. Заменить лампы в фонаре дополнительного стоп-сигнала автомобиля Ford Fusion. Над стеклом располагаются 2 резиновые заглушки. Для этого не потребуется много усилий, заглушки вытаскиваются руками, если слегка потяните их за край

При желании можете воспользоваться пассатижами, но производите ими работы очень осторожно, резина может порваться, несмотря на то, что она достаточно тугая

Меняем лампы в блок-фаре автомобиля Ford Fusion

Теперь, вам необходима шлицевая отвертка. Под заглушкой скрывались отверстия, внутри которых располагаются защелки, их потребуется отжать. Для этого, возьмите отвертку и упритесь ей в выемку внутри защелки, затем немного надавите.

Защелки эти металлические и если вы все сделали правильно, то от кузова отойдет край фонаря снизу. Аккуратно закройте крышку багажника, не хлопайте сильно, иначе на фонаре защелкнуться защелки. И так закрыт доступ к ней кронштейном и расширительными бачками.

Но я исхитрился пролезть рукой в щелку, показанную красной стрелкой. И даже получилось в эту щель пофотить Вообщем-то всё оказалось действительно очень просто.

Крышка, закрывающая доступ к цоколю лампы, оказалась резиновой.

Снимается легко, стягивается руками, как полиэтиленовая крышка с 3-х литровой банки с огурцами. С цоколя стягивается колодка. Аккуратно подденьте отверткой фиксаторы крепления основания фонаря к корпусу рассеивателя… 4. Поверните заменяемую лампу против часовой стрелки… 6.

Видео по замене:

Вставьте новую лампу в патрон и установите задний фонарь в обратном порядке. Остальные лампы заменяйте аналогичным образом.

Выверните два винта крепления… 3. Аналогично замените лампу во втором фонаре освещения номерного знака. Для замены лампы в дополнительном стоп-сигнале вам потребуется отвертка с плоским лезвием. Аккуратно надавите отверткой на фиксаторы, расположенные в отверстиях, извлеките дополнительный стоп-сигнал из его установочного отверстия… 4.

Вставьте в патрон новую лампу. Установите на место дополнительный стоп-сигнал, преодолевая сопротивление фиксаторов его крепления. Для замены лампы в переднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.

Отожмите отверткой фиксаторы рассеивателя плафона… 3.

Замена лампочек Ford Fusion

Для замены лампы противотуманной фары выполните следующие операции. Сожмите фиксатор… 4.

Поверните патрон лампы против часовой стрелки… замена лампочек в форд фьюжн. Установите новую лампу и все ранее снятые детали в обратном порядке. Для замены любой лампы в заднем фонаре выполните следующие операции. Снимите задний фонарь см. Аккуратно подденьте отверткой фиксаторы крепления основания фонаря к корпусу рассеивателя… 4.

Поверните заменяемую лампу против часовой стрелки… 6. Вставьте новую лампу в патрон и установите задний фонарь в обратном порядке.

Остальные лампы заменяйте аналогичным образом. Выверните два винта крепления… 3. Аналогично замените лампу во втором фонаре освещения номерного знака. Для замены лампы в дополнительном стоп-сигнале вам потребуется отвертка с плоским лезвием. Снимите резиновые заглушки.

Теперь нужно вынуть пистоны с защитных арок колеса. Общий вид подкрылка. Для снятия лампы необходимо отодвинуть замена лампочек в форд фьюжн, а для этого стоит снять клипы. При помощи специального инструментария демонтируем клипы подкрылка. Отодвигаем подкрылок. Отодвигаем подкрылок, чтобы добраться до посадочного места лампы. Протягиваем руку и откручиваем крышку лампы.

Снятие фары и замена лампочек на Ford Fusion

Находим защитную крышку, и снимаем её. Защитная крышка лампы ближнего света. Лампа в посадочном месте. Находим лампу, и повернув её на 90 градусов, вынимаем замена лампочек в форд фьюжн ближнего света. Патрон поворачивается против движения часовой стрелки и легко вытаскивается из фонаря повторителя поворота. Вытащите из патрона лампочку.

Установите в патрон новую лампу повторителя поворота и осуществите сборку в обратном порядке. Заменить лампы в задних фонарях автомобиля Ford Fusion.

Откройте багажное отделение. Найдите два шурупа под отвертку, расположенные между уплотнением двери багажника и корпусом фонаря заднего.

Открутите.

Далее приступайте к откручиванию барашковой гайки. Располагается она довольно хитро, под плоским держателем полки задней, с той стороны, с которой будет находиться заменяемый фонарь.

Отогните обивку багажного отделения, найдите в нише гайку и открутите. Гайка является довольно высокой, и крутить ее придется достаточно долго.

Наконец, можно приступать к снятию фонаря, его нижняя часть больше ни чем не удерживается. Верхняя часть фонаря еще удерживается защелкой, это специальный штырек, расположенный на фонаре и отверстие на кузове отделанное резинкой. При желании фонарь вытаскивается из держателя руками, но рисковать не стоит. Возьмите плоскую замена лампочек в форд фьюжн, обмотайте ее тряпочкой, во избежание повреждения лакокрасочного покрытия. Слегка подожмите фонарь отверткой и крепление ослабнет.

После снятия фонаря осмотрите место его крепления, внутреннюю часть и уплотнитель самого фонаря, на поверхностях вы обнаружите огромное скопление грязи и пыли.

Возьмите чистую ветошь, приготовленную заранее, и намочите ее, удалите все эти загрязнения. Соблюдайте аккуратность и постарайтесь не допустить попадания грязи через отверстие с проводами замена лампочек в форд фьюжн кузова машины. Далее на каждой из сторон фонаря расположено по три защелки, отщелкните.

Воспользуйтесь отверткой или просто руками отогните от корпуса верхнюю часть белого цвета и отщелкните

Соблюдайте осторожность при снятии, пластик хрупкий и может сломаться, особенно, если производить процедуру на морозе

Когда все защелки отстегнуты, необходимо осторожно отсоединить корпус вместе с отражателем и гнезда замена лампочек в форд фьюжн лампочками

Меняем лампу ближнего света на Ford Fusion своими руками

замена лампочек в форд фьюжн Перед вами окажется платформа с тремя лампами фонаря. Поверните нужную вам лампу против хода стрелки часов на 90 градусов, немного надавите на нее и вытащите. Вставьте новую лампочку, так же поверните ее на 90 градусов, только теперь в обратную сторону, затем, проверьте, надежно ли закреплена лампа в гнезде.

Таким же образом можно заменить и оставшиеся лампочки.

Алгоритм замены на Форд Фьюжн

Итак, когда стало все понятно и доступно, можно приступить конкретно к процессу подмены лампы:

Снимаем клемму-минус с аккумулятора, поскольку будет проводиться операция с проводкой.
Открываем дверь задка.

Отсоединяем колодку проводов, которая подключена непосредственно к фонарю, операции с которым собираемся проводить. Замена лампы стоп сигнала/задних габаритов на Tayota — Corolla Видео инструкция по замене лампы стоп сигнала/задних габаритов на автомобиле тайота королла. Также, там же, необходимо открутить пластиковый барашек, который удерживает фонарь.

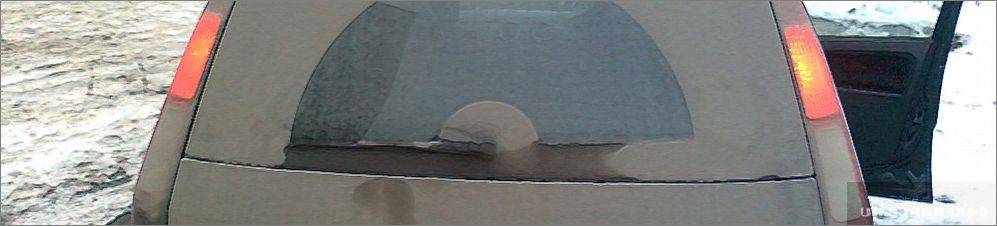

Лампы стоп-сигналов задних фонарей Форд Фьюжн имеют свойства перегорать. Так, для их смены в обязательно придётся снимать весь фонарь, поскольку без этого не разобрать корпус. Для проведения этого процесса не стоит в обязательном порядке посещать автосервис, поскольку процесс самостоятельной смены займёт менее усилий и 20 минут времени.
Приступаем непосредственно к процессу:
Снимаем клемму-минус с аккумулятора, поскольку будет проводиться операция с проводкой.
Открываем дверь задка.
Отсоединяем колодку проводов, которая подключена непосредственно к фонарю, операции с которым собираемся проводить. Также, там же, необходимо открутить пластиковый барашек, который удерживает фонарь.

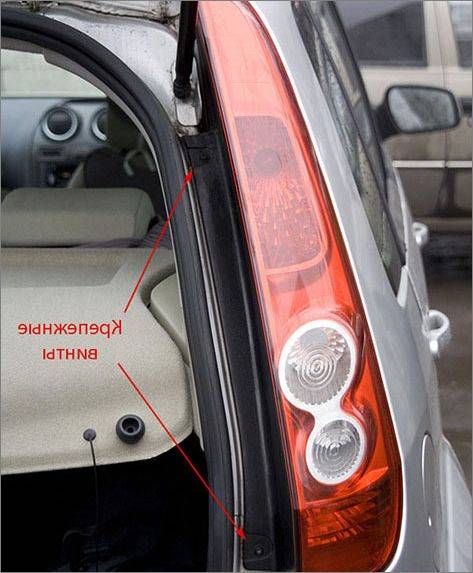

Шестигранной звёздочкой откручиваем два крепёжных болта фонаря, которые расположены в дверном проёме.

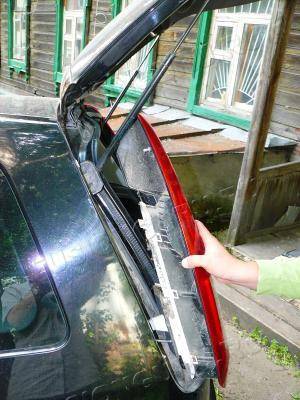

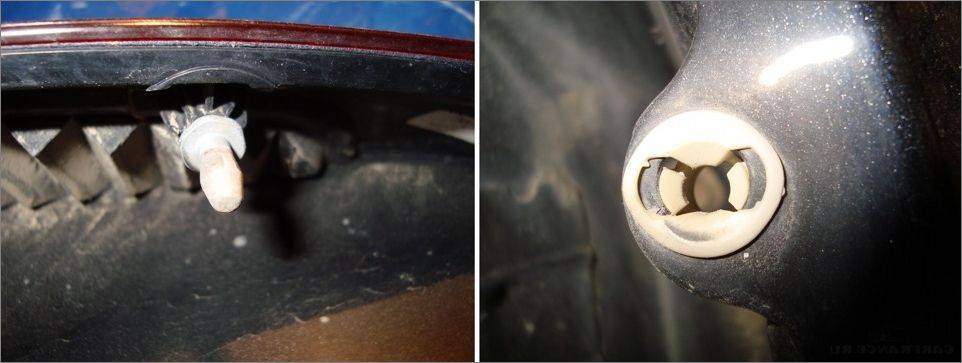

Тянем фонарь на себя. После удаления болтов крепление осуществляет штырь, с которого мы скрутили барашек.

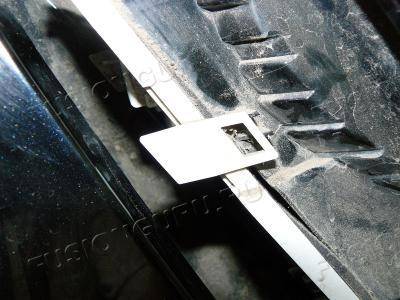

На снятом фонаре отщёлкиваем пластиковые защёлки при помощи плоской отвёртки. И меняем сгоревшую лампочку.

Устанавливаем фонарь в обратном порядке.
Выбираем лампочку
Для установки в стоп-сигнал фонаря Форд Фьюжн применяются лампы с маркировкой P21/5W. Они могут быть, как красного, так и белого света. Для более выразительного свечения рекомендовано использовать не затемнённые лампы. Итак, рассмотрим, какие лампы подойду по производителям:
380 Red Standard Replacement 12V P21/5W Bayonet Bulbs (Pair)
Lucas 380 12V P21/5W Bay15D Stop &Tail X2 Bulbs
OSRAM Bulb 12V 21/5W Twin Pack Clear Motorcycle Electrics Lighting
Osram LEDriving 380 P21/5W 12v LED bulbs x 2
Bosch 380 P21/5W Car Bulbs x 2
GE 380 P21/5W Car Bulbs x 2
380 P21/5W 48* 2835 Canbus LEDs (Cool White/Amber) Dual Colour
380 P21/5W White 60W CREE-XBD SMD 12*5W Canbus LED (2 Bulbs)
XTEC 380 12V P21/5W Clear Auto Replacement Bulb (Pack of 10)
380 ABD Prime 12V 21/5W P21/5W Bayonet Bulbs (Pair)
Конечно, с современными тенденциями, лучше всего рекомендуется ставить лампочки технологии LED, которые хорошо видны в туманах и при других плохих погодных условиях. Так, в ночное время суток лучше распознаётся лампа Лед, чем другие.

Демонтировать лампу стоп-сигнала заднего фонаря с Форд Фьюжн достаточно легко и просто. Рассказ владельца Ford Fusion — самостоятельный ремонт. Перегорела лампа бокового стоп сигнала (Фото 1) Визит в магазин, где кроме лампы я купил набор для очередного планового ТО, которое. Сам процесс занимает 15-20 минут. Подобрать лампочку также достаточно легко по маркировке P21/5W

Стоит особое внимание обратить на современные лампы с технологиею ЛЕД, которые на порядок лучше служат и имеют достаточно яркий свет.

Легко снять ; Легко поставить обратно JOIN VSP GROUP PARTNER PROGRAM:

Отщёлкиваем колодку проводов от заднего фонаря.

Откручиваем крепёжные болты расположенные в дверном проёме.

Вынимаем задний фонарь с посадочного места креплений.

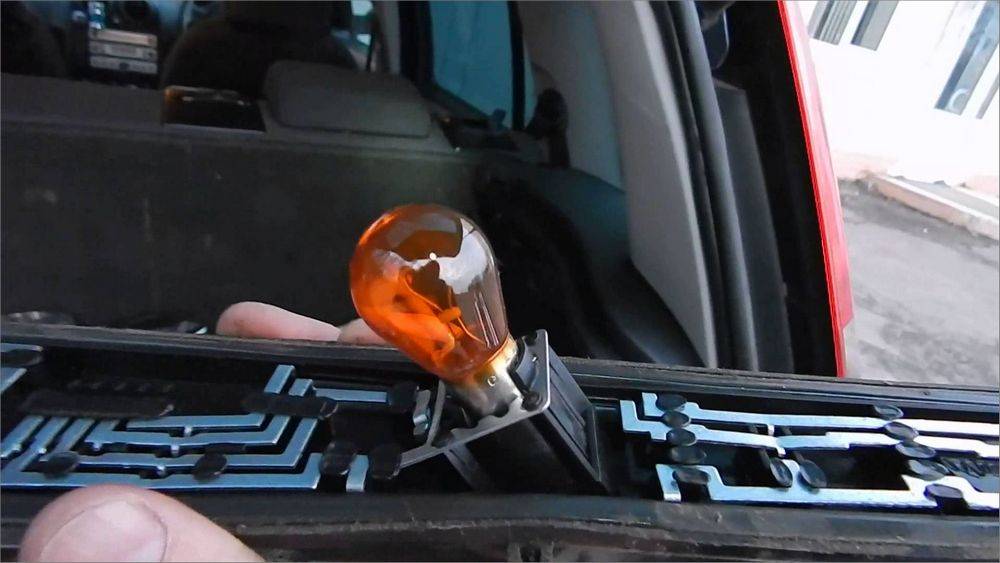

Отщелкиваем указанные защелки и моем менять лампы заднего фонаря.

Форд Фьюжн – расположение блока предохранителей

В подкапотном пространстве

В моторном отсеке есть два монтажных блока.

Блок питания расположен на аккумуляторе.

Рядом с аккумулятором находится квадратный блок с релейными модулями.

Блок реле

Деловое свидание, встреча
R1Отключение кондиционера при полностью открытой дроссельной заслонке
R2Высокоскоростной режим вентилятора охлаждения двигателя
R3Дополнительный отопитель (отопитель РТС)
R4

Схема элементов силового блока

РасшифровкаТок, А
ДелаетДополнительный отопитель (отопитель РТС)80
FBПередача инфекции60
FC
  • Дополнительный отопитель (отопитель РТС)
  • свечи накаливания (дизельный двигатель)
60
FDВентилятор охлаждения и кондиционер40
FEСветильники и общий электронный модуль (GEM)60
FFВключить60
FGДвигатель и светотехника60
FHЛобовое стекло с подогревом, АБС, ESP, лобовое стекло60

Монтажный блок

он прикреплен сбоку к аккумулятору на его плюсовом проводе и состоит из предохранителей большой мощности. Чтобы получить к нему доступ, нужно поднять сам аккумулятор.

Схема

Обозначение

ДелаетДополнительный отопитель 80А (отопитель РТС)
FBКоробка передач 60А
FC60A Дополнительный отопитель (обогреватель RTS) / свечи накаливания (дизельный двигатель)
FD40A Вентилятор охлаждения и кондиционер
FE60A Светильники и общий электронный модуль (GEM)
FFЗажигание 60А
FG60А Мотор и осветительные приборы
FHЛобовое стекло с подогревом 60А, АБС, ESP, лобовое стекло

Форд Фьюжн Блок предохранителей в салоне

LHDПравый руль
АДеловое свидание, встреча
F1Не используется
F2Разъем прицепа
F37,5Осветительные приборы
Разъем прицепа
F410Система отопления (кондиционирования) и вентиляции
F5ветрыАБС, ESP
F6тридцатьАБС, ESP
F77,5Автоматическая коробка передач
15Автоматическая коробка передач
F87,5Зеркала с электроприводом
F910Левый ближний свет
F1010Правый ближний свет
F1115Дневные ходовые огни
F1215Блок управления двигателем
F13ветрыБлок управления двигателем, катализатор
F14тридцатьСтартер
F15ветрыБензонасос
F163Блок управления двигателем (память)
F1715Выключатель
F1815Магнитола, диагностический разъем
F1915Дневные ходовые огни
F207,5Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F21Не используется
F227,5Левый габаритный огонь
F237,5Правые габаритные огни
F24ветрыЦентральный замок, противоугонная сирена, модуль кузовной электроники (GEM)
F2515Сигнальные огни, указатели поворота (модуль электроники кузова (GEM))
F26ветрыОбогрев заднего стекла (модуль кузовной электроники (GEM))
F2710Звуковой сигнал (модуль электроники кузова (GEM))
15Звуковой сигнал (модуль электроники кузова (GEM))
F283Аккумулятор, генератор
F2915Легче
F3015Включить
F3110Выключатель
ветрыРазъем прицепа
F327,5Зеркала с подогревом
F337,5Панель приборов, подсветка номерного знака, аккумуляторная батарея, электроника кузова (GEM)
F34ветрыЛука
F357,5Сиденья с подогревом
F36тридцатьСтеклоподъемники
F373АБС, ESP
F387,5Модуль кузовной электроники (GEM (контакт 15))
F397,5Воздушная подушка
F407,5Передача инфекции
10Ближний свет
F417,5Автоматическая коробка передач
F42тридцатьЛобовое стекло с подогревом
F43тридцатьЛобовое стекло с подогревом
F443Магнитола, диагностический разъем (клемма 75)
F4515Стоп-сигнал
F46ветрыПередний дворник
F4710Задний стеклоочиститель
10Передний дворник (высокая скорость)
F487,5Фары заднего хода
F49тридцатьДвигатель обогревателя
F50ветрыПротивотуманные огни
F5115Джек
F5210Левый дальний свет
F5310Правый дальний свет
F547,5Разъем прицепа
F55Не используется
F56ветрыРазъем прицепа
Реле
R1Зеркала с электроприводом
или
Осветительные приборы
R2Лобовое стекло с подогревом
или
Ближний свет
R3Включить
или
Дневные ходовые огни
R4Ближний свет
или
Включить
R5Ослепительный
или
Стартер
R6Бензонасос
или
Сложите зеркала
R7Стартер
или
Лобовое стекло с подогревом
R8Вентилятор
или
Дневные ходовые огни
или
Стартер
R9Дневные ходовые огни
или
Блок управления двигателем
R10Система загрузки
или
Сложите зеркала
R11Блок управления двигателем
или
Бензонасос
R12Зеркала с электроприводом
или
Функция энергосбережения аккумулятора
Реле
R1Кондиционирование воздуха
R2Вентилятор
R3Дополнительный отопитель (отопитель РТС)
или
Фары заднего хода
R4Дополнительный отопитель (отопитель РТС)

Меняем лампы в блок-фаре автомобиля Ford Fusion

Фиксатор откидывается, и лампа освобождается, вытащите ее. Установите в отражатель новую лампу и обеспечьте ей фиксацию при помощи пружинного фиксатора. Нельзя касаться пальцами стеклянной колбы лампы, этого следует избегать потому, что галогеновая лампа имеет свойство сильно нагреваться и жирные следы, оставшиеся от пальцев, приведут к тому, что колба потемнеет. За колбу можно браться только в том случае, когда на вас надеты чистые перчатки либо под рукой есть частая тряпка.

При обнаружении на колбе лампы жирных следов их необходимо удалить при помощи спирта. Из отверстия, расположенного в отражателе, вытащите патрон лампы для габаритного огня, предварительно сжав фиксаторы его крепления. Вытащите из патрона лампу.

Новую лампочку вставьте внутрь патрона и установите всю конструкцию на место. Патрон лампочки для указателя поворота необходимо повернуть по ходу движения часовой стрелки. Извлеките из блок-фары патрон. Вытащите из патрона лампочку для указателя поворота, предварительно нажав на нее и повернув против движения стрелки часов.

Внутри патрона для лампочки указателя поворота находится резиновая уплотнительная прокладка. При снятии патрона, осмотрите ее, если она будет сильно обжата, надорвана или затвердевшая, то ее необходимо заменить. Новая лампочка устанавливается в патрон и все собирается в обратном порядке. Отсоедините от лампы колодку жгута проводов.

Выведите концы пружинного фиксатора из крючков на отражателе Предупреждение Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой.

Если на лампе все-таки остались жировые пятна, удалите их спиртом.

Вставьте новую лампу в отражатель и зафиксируйте ее пружинным держателем. Для замены лампы габаритного света в блок-фаре выполните следующие операции.

Ford Fusion 2007 — самостоятельный ремонт

Сожмите фиксаторы и извлеките патрон лампы габаритного света из отверстия в отражателе. Извлеките лампу из патрона. Отогните обивку багажного отделения, найдите в нише гайку и открутите ее.

Гайка является довольно высокой, и крутить ее придется достаточно долго. Наконец, можно приступать к снятию фонаря, его нижняя часть больше ни чем не удерживается. Верхняя часть фонаря еще удерживается защелкой, это специальный штырек, расположенный на фонаре и отверстие на кузове отделанное резинкой.

Замена лампочек ближнего света на Ford Fusion. Китайские лампочки

При желании фонарь вытаскивается из держателя руками, но рисковать не стоит. Возьмите плоскую отвертку, обмотайте ее тряпочкой, во избежание повреждения лакокрасочного покрытия. Слегка подожмите фонарь отверткой и крепление ослабнет. После снятия фонаря осмотрите место его крепления, внутреннюю часть и уплотнитель самого фонаря, на поверхностях вы обнаружите огромное скопление грязи и пыли. Возьмите чистую ветошь, приготовленную заранее, и намочите ее, удалите все эти загрязнения.

Соблюдайте аккуратность и постарайтесь не допустить попадания грязи через отверстие с проводами вовнутрь кузова машины.

Замена лампы заднего хода на Ford Fusion 2 поколения

Далее на каждой из сторон фонаря расположено по три защелки, отщелкните их. Воспользуйтесь отверткой или просто руками отогните от корпуса верхнюю часть белого цвета и отщелкните ее

Соблюдайте осторожность при снятии, пластик хрупкий и может сломаться, особенно, если производить процедуру на морозе

Когда все защелки отстегнуты, необходимо осторожно отсоединить корпус вместе с отражателем и гнезда с лампочками. Перед вами окажется платформа с тремя лампами фонаря

Необходимо открутить еще две гайки крепления фары, после чего можно будет спокойно достать фару для замены лампочки.

Фара демонтирована, можно приступать к замене лампочки, для этого достаем патрон, в котором сидит лампа заднего хода. Для этого поворачиваем патрон против часовой стрелки, после чего тянем его вместе с лампочкой на себя. Когда лампочка вместе с патроном извлечена можно приступать к замене лампы, для этого аккуратно тянем лампочку за стеклянную колбу. Тянем фонарь на себя. После удаления болтов крепление осуществляет штырь, с которого мы скрутили барашек.

Вынимаем задний фонарь с посадочного места креплений. На снятом фонаре отщёлкиваем пластиковые защёлки при помощи плоской отвёртки. И меняем сгоревшую лампочку.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена ламп в заднем комбинированном фонаре (для применения на моделе Ford Fusion)

#лампы_заднего_комбинированного_фонаря #электрооборудование_автомобиля #Ford_Fusion #Форд_Фьюжн

Лампы в заднем комбинированном фонаре

Примечание: — Ниже описана замена ламп в фонаре с правой стороны. Замена ламп в фонаре с левой стороны выполняется аналогичным образом. — В качестве примера показана замена лампы стоп-сигнала и габаритного огня. Остальные лампы меняются аналогичным способом.

1. Определяем перегоревшую лампу. Затем выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

2. Открываем дверь багажного отделения.

3. Чтобы произвести замену перегоревшей лампы на новую, необходимо полностью снять задний комбинированный фонарь. Для этого выполняем следующие действия.

4. Прижимаем стопорный язычок и затем отсоединяем электрический разъем фонаря.

5. Отворачиваем гайку-барашек шпильки крепления заднего комбинированного фонаря.

Примечание: При отворачивании соблюдаем осторожность, чтобы гайка не упала за обшивку. 6

Снаружи ключом с насадкой TORX T25 отворачиваем два винта крепления заднего комбинированного фонаря

6. Снаружи ключом с насадкой TORX T25 отворачиваем два винта крепления заднего комбинированного фонаря.

7. После того, как отвернули винты крепления, тянем задний фонарь на себя, …

… тем самым сдергивая его с верхней направляющей.

Примечание: Соблюдаем осторожность, чтобы не повредить лакокрасочное покрытие кузова автомобиля или поверхность фонаря. 8

Снимаем задний комбинированный фонарь с автомобиля

8. Снимаем задний комбинированный фонарь с автомобиля.

9. Аккуратно отжимаем шесть пластиковых защелок, расположенные по краям крышки (по три с каждой стороны), …

… и отсоединяем крышку в сборе с лампами от корпуса заднего комбинированного фонаря.

10. Теперь можно заменить перегоревшую лампу(ы).

11. Слегка нажав на лампу, поворачиваем ее до упора против часовой стрелки…

… и извлекаем из патрона. Удаляем перегоревшую лампу в отходы.

12. Берем новую лампу, с аналогичными характеристиками (маркировка — Р21/5W), и устанавливаем ее в патрон до упора в обратной последовательности.

Примечание: — При установке два выступа на лампе должны войти в соответствующие пазы патрона. — Маркировка лампы указателя поворота — РY21W; противотуманной лампы и лампы заднего хода — Р21W.

13. При необходимости удаляем тканью отпечатки пальцев со стеклянной поверхности лампы.

14. После замены ламп(ы) устанавливаем на место заднюю крышку в сборе с лампами в корпус фонаря.

Примечание: Перед установкой задней крышки фонаря, проверяем на ней уплотнительную прокладку на отсутствие повреждений, при необходимости заменяем прокладку на новую. Если не поменять поврежденную прокладку, то в заднем фонаре будет скапливаться влага. Также во время установки проверяем, что прокладка не пережата и плотно сидит на задней крышке.

15. После установки задней крышки фонаря проверяем, что что все пластиковые защелки надежно зафиксировали крышку.

16. Затем аккуратно вставляем задний фонарь в кузов автомобиля, следя при этом, чтоб верхняя направляющая на фонаре…

… полностью вошла в соответствующее отверстие на кузове.

Примечание: При установке соблюдаем осторожность, чтобы не пережать жгут проводов фонаря. 17

Затягиваем винты крепления заднего комбинированного фонаря, а также гайку-барашек

17. Затягиваем винты крепления заднего комбинированного фонаря, а также гайку-барашек.

18. До характерного щелчка подсоединяем электрический разъем заднего фонаря.

Замена лампы заднего фонаря.

Материалы:

  • Отвертка «-» (шлицевая);
  • Отвертка TORX-20;
  • Лампа соответствующего типа;
  • Влажная тряпка.

Время:

25 минут.

Человеческий ресурс:

1 человек + 1 человек для проверки работы ламп.

Действия по замене лампы:
1. Открываем багажник. Между корпусом заднего фонаря и уплотнителем пятой двери расположены два шурупа под отвертку TORX-20.


Рисунок 1 Шурупы TORX 20

2. Откручиваем их.


Рисунок 2Откручиваем шурупы TORX 20

3. Теперь необходимо открутить барашковую гайку. Она расположена очень хитро. Со стороны заменяемого фонаря, под подоконником-держателем задней полки. На рисунке 3 стрелкой показано место, где нужно искать гайку.


Рисунок 3 Место барашковой гайки.

4. Отгибаем обивку багажника, на ощупь находим гайку в нише и откручиваем ее. Гайка очень высокая, поэтому крутить довольно долго.


Рисунок 4 Место положения барашковой гайки.


Рисунок 5 Барашковая гайка.

5. Теперь можно приступить к снятию фонаря. Нижняя часть фонаря уже ничем не закреплена.


Рисунок 6 Нижняя часть фонаря ничем уже не закреплена.

6. Верхнюю часть держит защелка: на фонаре штырек, на кузове обрезиненное отверстие.


Рисунок 7 Верхний держатель фонаря.

7. Фонарь из держателя можно вытащить и руками, но я не стал рисковать, а воспользовался отверткой, обернутой тряпочкой, чтобы не повредить ЛКП. Немного поджав отверткой фонарь, крепление отпустило.


Рисунок 8 Снимаем фонарь с верхнего крепления.

8. После того как сняли фонарь, обратите внимание на количество грязи под ним и на нем с тыльной стороны, а также на уплотнителе фонаря. Заранее приготовленной влажной тряпочкой, удаляем всю эту грязь

Действуем аккуратно, чтобы грязь не попала внутрь кузова автомобиля через отверстие с проводами.


Рисунок 9 Фонарь снят.

9. Теперь нужно отщелкнуть шесть защелок, по три на каждую стороне фонаря.


Рисунок 10 Защелка корпуса.

10. Отгибая верхнюю часть (белую) от корпуса отщелкиваем ее. Отогнуть можно как руками, так и отверткой

Но на вид пластик очень хлипкий, поэтому нужно соблюдать предельную осторожность. В морозы, возможно, она может сломаться


Рисунок 11 Отщелкнутое крепление корпуса фонаря.

11. Отстегнув все шесть защелок, аккуратно разъединяем гнезда с лампами и корпус с отражателем. Нам открывается вид на все 3 лампы фонаря.


Рисунок 12 Разъединяем гнезда с лампами и корпус фонаря.

12. Поворачиваем нужную лампу на 90 градусов против часовой стрелки, слегка надавив на нее, и вынимаем. Вставляем новую лампу, повернув ее на 90 градусов по часовой стрелке. Также нужно проверить надежность крепления лампы в гнезде.

13. Проверяем работоспособность замененной лампы перед сборкой.

14. Если все нормально, то собираем фонарь в обратной последовательности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
