Как заменить наконечник рулевой тяги

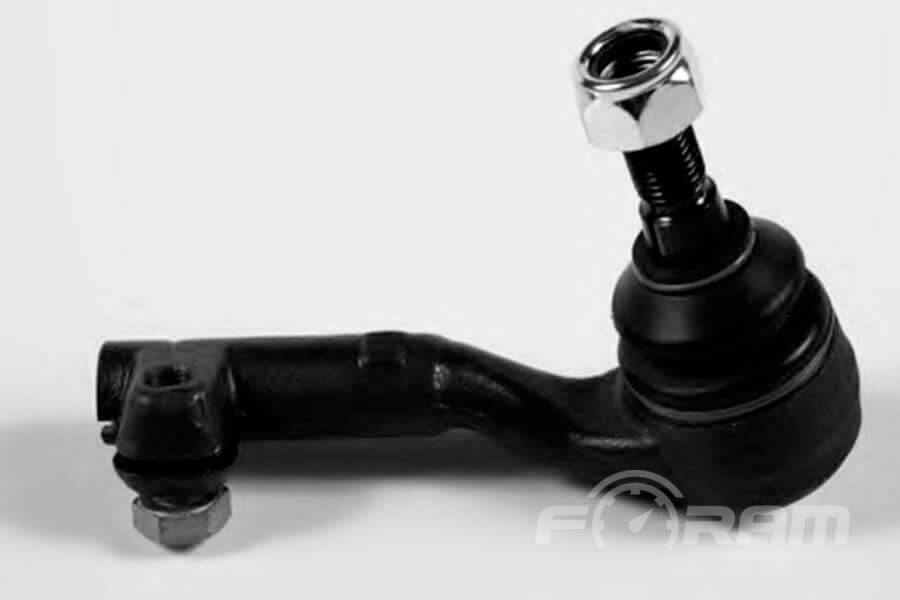

Виды наконечников рулевой тяги

Наконечники подразделяются на обслуживаемые и необслуживаемые.

Обслуживаемые наконечники отличает то, что они оснащены вмонтированной в опорную крышку тавотницей, служащей периодическим шприцеванием смазки.

Наконечник бывает конструктивно выполненным в качестве разборного или неразборного узла с завальцованной опорной крышкой.

У разборного рулевого наконечника нижняя крышка бывает фиксированной стопорным кольцом, или она может иметь резьбу на краях. Последнее время разборных наконечников становится все меньше – их редко можно встретить. Это происходит по причине того, что они значительно уступают по уровню безопасности неразборным наконечникам.

Рулевой палец бывает литым, а также выполненным методом холодной объемной штамповки с использованием специализированного стального металла, что значительно увеличивает его крепкость. С целью придания дополнительной прочности детали после отливки, рекомендуется пройти специальную термическую обработку, то есть произвести процедуру закаливания.

Рулевым наконечникам необходимо проходить обязательный выходной контроль качества, который осуществляет метод ультразвуковой проверки. Этот метод исключает возможных производственных дефектов и трещин пальцев или корпусов наконечника.

Шаровая часть пальца, в свою очередь, проходит процесс тщательной шлифовки для того, чтобы достичь высокого уровня чистоты. Материал для вкладыша рулевого пальца является антифрикционным и износостойким, что дает гарантию для длительной эксплуатации. Соединение выполняется с закладкой смазки на полный эксплуатационный период наконечника, также он может быть выполнен без смазки в случае, если сам вкладыш имеет смазывающие свойства.

Изготовление корпуса наконечника происходит методом литья под давлением, которое позволяет получить детали наивысшей стойкости.

Также корпус специально обрабатывают с помощью метода анодирования. Цель данной процедуры — придание наконечнику антикоррозийной прочности.

Основные неисправности тяг и наконечников: причины

Рулевые тяги просты по конструкции, не имеют подвижных частей и отличаются высокой надежностью.

Рулевой наконечник также представляет собой достаточно прочную деталь. Однако эти элементы (тяга рулевая и наконечники рулевые) все равно выходят из строя по ряду причин.

Почему повреждается рулевая тяга

При езде на автомобиле сильные удары при попадании в яму, наезды на бордюры или агрессивная езда по бездорожью могут приводить к тому, что тяги гнутся или ломаются.

Также на «возрастных» автомобилях тяги разрушаются в случае активной коррозии. Даже при условии аккуратной езды сгнившая тяга все равно может погнуться или сломаться.

При этом погнутые тяги приводят к тому, что нарушаются углы установки колес (развал-схождение), изменяется угол поворота колес, разрываются пыльники наконечников, наконечник тяги может вырвать. Специалисты рекомендуют периодически проверять геометрию рулевых тяг. Кстати, при необходимости замены одной тяги, менять нужно и вторую (парная замена).

Поломки рулевого наконечника

Хотя наконечник отличается высокой надежностью и износостойкостью (палец стальной, вкладыш из износостойкого материала, анодированный корпус), на плохих дорогах и при высоких нагрузках конструкция все равно разрушается.

Достаточно попасть в глубокую яму на высокой скорости, чтобы ослабилась фиксирующая гайка, сместилась сфера и повредила втулку и т.д.

Также шарнирное соединение выходит из строя в результате разрыва пыльника. Если пыльник поврежден, внутрь попадает вода и грязь, вымывается смазка, начинается активная коррозия, мелкие песчинки начинают играть роль абразива, повреждают поверхности

По этой причине важно следить за состоянием пыльников, а также обращать внимание на признаки неисправностей рулевого наконечника

Признаки неисправности наконечников тяг

Как правило, износ и неисправности рулевого управления можно определить по следующим признакам: люфты и стуки, повышенная вибрация на руле, руль слишком тугой или легкий, на руле появляется биение.

В свою очередь, неисправные рулевые наконечники проявляют себя следующим образом:

  • при езде слышна отдача на педали газа;
  • тихий и частый стук при повороте руля в области колеса;
  • постукивание на неровной дороге;
  • руль слишком легко крутится;
  • развал-схождение не выставляется.

Для проверки машину нужно поднять на подъемнике или загнать на яму, после чего покачать тяги вверх и вниз. Если зазор больше 1.5 мм, тогда наконечники изношены. Также в салоне авто помощник должен покрутить руль, в то же время снизу под машиной нужно оценить ход наконечника. Норма, когда наконечник не люфтит и не болтается в своем посадочном месте.

Как проверить рулевые тяги, наконечники тяг и шаровые шарниры на ВАЗ 2101-ВАЗ 2107?

Примечание!
Проверку удобней всего будет производить на так называемой канаве, потому что все элементы ходовой находятся лишь внизу автомобиля, поэтому под низ вам и придётся подлезть!

А так же учтите одну важную вещь, проверять состояние всех деталей нужно только таким образом, чтобы оба передних колеса автомобиля были нагружены всей массой автомобиля, поэтому если вы решите проверять состояние деталей на подъемнике, учтите эту деталь и по возможности под передние колёса подставьте упоры, а после чего чуть опустите автомобиль, чтобы передняя часть полностью загрузилась!

1) Для этого сперва при помощи металлической щётки, очистите все шарниры от налипшей грязи, для более удобной и точной работы.

Примечание!
Очищайте шарниры аккуратно, потому что на них установлены пыльника которые могут очень легко повредится! (Для примера пыльник указан на фото стрелкой)

2) Далее осмотрите состояние этих самых пыльников, трещины, а так же отслоение от окантовки или разрывы самой резины не допускаются.

3) После этого возьмите пыльник рукой и сдавите его, выход наружу смазки из под пыльника так же не допускается.

Примечание!
Эту же работу по проверки пыльника, проделайте с оставшимися шарнирами, при обнаружении дефектов на пыльнике замените его! (Поменять пыльники можно на примере той статьи под названием: «Замена рулевых тяг», на неё ещё чуть выше была дана ссылка)

4) Теперь чтобы проверить шаровые шарниры на исправность, возьмите в руки маркер и им нанесите метки на все заглушки каждого шарнира, для более точной замены.

5) После нанесения метки, возьмите штангенциркуль и им проверьте полную высоту наконечника шарнира, а после проверки запомните полученное значение.

6) Затем подоприте при помощи монтажной лопаты наконечник тяги вверх, до того насколько это будет возможно. После этого штангенциркулем повторно замерьте высоту шарнира, удерживая при этом монтажной лопатой наконечник, а после измерения запомните полученное значение или запишите его.

Примечание!
Когда оба значения будут получены сравните их, среднее значение которое у вас должно будет колебаться между первым замером и вторым, должно составить «1-1,5 мм», но не более. При слишком большом значении или при слишком маленьком, замените шарниры на новые!

7) Следом проверьте остальные шарниры на исправность, сперва замерив их высоту в спокойном состоянии, а затем подперев их для этого так же монтажной лопатой и после чего повторно замерев высоту и сопоставив оба значения.

8) Далее если вы хотите понять присутствует ли люфт в шарнире, то для этого попросите помощника сесть в ваш автомобиль и покачать аккуратно рулём в обе стороны.

Примечание!
А вы в это время должны будете взяться рукой за корпус шарнира, но обратите внимание на фото, большой палец руки должен обязательно стоять на сошке. После того как вы возьмётесь рукой, попросите помощника покачать рулевым колесом и вследствие чего вы ощутите люфт если он есть в системе!

9) После проделанной операции, проверьте остальные шарниры на наличия люфта, а те шарниры которые будут иметь люфт замените.

Примечание!
Если вы будете производить замену шарниров, то в таком случае после их замены обязательно отрегулируйте схождение колёс, воспользовавшись для этого статьей, под названием: «Регулировка схождения и развала колёс автомобиля»!

Дополнение:
В дополнение мы вам рекомендуем так же проверить люфт маятникового рычага, для этого:

1) Сперва возьмитесь рукой за сам маятниковый рыча и после чего с приличной силой покачайтесь его вверх и вниз, тем самым определите присутствует люфт в рычаге или же нет.

2) Далее откройте капот и переберитесь в подкапотное пространство, а находясь там разыщите корпус маятникового рычага (Указан красной стрелкой) и после чего приложите руку к корпусу и при этом касайтесь верхней шайбы которая указана синей стрелкой.

3) После этого попросите помощника покачать руль в разные стороны и тем самым поймите есть ли люфт в рычаге или нет.

Примечание!
Если люфт будет обнаружен, то тогда попробуйте подтянуть регулировочную гайку буквально на одну две прорези, а иначе большее затягивание может привести к проблемам! (Регулировочная гайку указана на фото выше, красной стрелкой)

В том случае если затяжка гайки не уберёт люфт, то тогда замените втулки рычага! (О том как заменить втулки, см. в статье: «Ремонт маятникового рычага»)

А если и замена втулок не поможет, то в таком случае полностью замените рычаг! (О том как заменить рычаг, читайте в статье под названием: «Замена маятникового рычага»)

Дополнительный видео-ролик:
Более детально о том как проверить рулевые тяги на исправность, смотрите в видео-ролике который расположен чуть ниже:

Особенности конструкции рулевого наконечника

К штоку рулевой рейки тяга крепится с помощью внутреннего наконечника, к средней тяге трапеции – с помощью шарнирного соединения. С рычагом поворотного кулака тяги соединены через внешний рулевой наконечник. Внутренние наконечники и шаровые соединения обеспечивают подвижность тяги в вертикальной плоскости – иначе тяги выламывались бы, когда автомобиль едет по неровному покрытию. Внешний наконечник обеспечивает подвижность тяги и колеса в любой плоскости – так привод может нормально работать на поворотах, ямах без ущерба.

Рулевые тяги и наконечники

Устройство наконечника напоминает строение человеческого сустава: сфера пальца вращается внутри полусферического корпуса с тефлоновой, капролоновой втулкой или смазкой, которая нивелирует трение металлических элементов и позволяет пальцу отклоняться на определенный угол. Весь шарнир защищен резиновым пыльником. Такая конструкция позволяет точно соединить неподвижные и подвижные элементы рулевого привода.

Вообще, рулевой наконечник – надежный, износостойкий элемент: пальцы изготавливают способом литья или штамповки из специальных сталей, шаровые части тщательно шлифуются, в качестве вкладышей используются износостойкие антифрикционные материалы, корпус отливают под давлением и анодируют, чтобы дополнительно защитить от коррозии. О тяге и говорить нечего.

Так почему же эти надежные элементы время от времени вынуждают водителей ехать на СТО?

Схема работы наконечника рулевой тяги

Как и почему ломаются рулевые тяги

Сами по себе рулевые тяги не изнашиваются никогда, ну разве что авто простоит вечность на улице и попросту сгниет. Обычно тягам “помогает” водитель: резко влетел на бордюр на скорости, ударился о камень – тяга погнулась. Собственно, коррозия и деформация – это и все возможные неисправности рулевых тяг.

Однако погнутые тяги становятся причиной других неприятностей – нарушается развал-схождение, угол поворота колес, разрываются пыльники наконечников или вырывает весь наконечник. Поэтому если вы наскочили на что-то внушительное, на всякий случай поезжайте на СТО и проверьте геометрию тяг. Если погнулась одна тяга, заменить придется обе.

Почему разрушаются рулевые наконечники

Состояние рулевых наконечников зависит от одного фактора – водителя: как он ездит, с какой скоростью, насколько тщательно следить за системой рулевого управления. Ну и еще от состояния дорог, потому что от “внезапно влететь в яму в темноте” не застрахован никто.

Поэтому первый враг рулевых наконечников – “прекрасные” дороги и водитель, который по ним ездит. Из-за сильных ударов не только тяги гнутся, но и банально ослабляется фиксирующая гайка – чем это чревато, понятно. Кроме того, сильный удар разрывает пыльники, смещает сферу, и та, в свою очередь, разбивает втулку.

Разорванный пыльник – враг номер два. Да-да, снова пыльник (иногда складывается впечатление, что это вообще самый важный элемент в системе). Через разорванный пыльник в шаровую попадет вода и грязь, металлические элементы ржавеют, грязь действует как абразив, а вода постепенно вымывает смазку.

Как проявляются неисправности наконечников?

Мы уже не раз упоминали, что неисправности разных элементов и узлов рулевого управления могут проявляться одинаково: люфтами, стуком, вибрациями, тугим или разболтанным рулем, биением в руль.

Самостоятельная диагностика неисправности наконечника рулевой тяги

Чтобы убедиться, что проблема именно в вышеназванной детали, можно воспользоваться «дедовским», проверенным способом. Для этого нужна смотровая яма и ваша машина.

1. Заезжаем на смотровую яму

2. Беремся рукой за тягу близко к наконечнику. Начинаем раскачивать шарнир вверх-вниз. Небольшое «подпружиненное» сопротивление – это норма, пружина отрабатывает. А вот значительный люфт – плохой признак. Его быть не должно, также как и зазоров в наконечнике.

3. При попытке провернуть тягу вокруг оси, если она идет за вашим кулаком легко, скорее всего, наконечник уже «закончился». Точно пора ехать в мастерскую.

Необходимый инструмент

Ключи и приспособления:

  1. Рожковый на «16».
  2. Молоток.
  3. Деревянный брус.
  4. Баллонный ключ.

Если есть небольшой опыт в проведении подобных работ, то произвести замену наконечников на Рено Логан можно самостоятельно. Для этого следует придерживаться только указанных ниже правил.

Приступаем к замене (подготовительные работы)

Чтобы произвести замену наконечников надо авто поставить на опоры. Потом следует снять передние колеса. Ручник при этом рекомендуется включить и подставить под задние колеса противооткатные башмаки, чтобы обеспечить устойчивость авто.

Этапы работ

  1. Перед ремонтом все элементы креплений рулевого управления надо обрызгать жидкостью WD-40. Также можно использовать воду, если нет жидкости. Ею следует полить болты и подождать некоторое время, пока они пропитаются влагой. Это облегчит откручивание болтов.

Сняли колесо и обработали WD-40 крепление рулевого наконечника к к ступице

Ослабить тягу, обозначена стрелкой

Ослабляем болт пальца

Используем съёмник шаровых опор (он универсален для всех авто)

Рулевой наконечник сняли

Используем домкрат для помощи

АХТУНГ! Не перетягивайте, иначе придётся брать новый наконечник

Советы

Автомобиль рекомендуется поднимать с той стороны, на которой будет производиться замена детали.
При проведении работ авто должно находиться на стояночном тормозе.
Для очистки загрязнений с рулевой колонки, можно использовать щетку по металлу.
В том случае, когда под рукой не будет съемника для выпрессовки пальца, то можно использовать деревянный брус и молоток

Молотком через брус надо осуществлять удары по посадочному отверстию пальца, освобождая его.
Важно помнить, что наконечник руля справа имеет левую резьбу, а слева – правую ( поэтому артикулы разные, они ниже ).

Особенности конструкции рулевого наконечника

К штоку рулевой рейки тяга крепится с помощью внутреннего наконечника, к средней тяге трапеции – с помощью шарнирного соединения. С рычагом поворотного кулака тяги соединены через внешний рулевой наконечник. Внутренние наконечники и шаровые соединения обеспечивают подвижность тяги в вертикальной плоскости – иначе тяги выламывались бы, когда автомобиль едет по неровному покрытию. Внешний наконечник обеспечивает подвижность тяги и колеса в любой плоскости – так привод может нормально работать на поворотах, ямах без ущерба.

Рулевые тяги и наконечники

Устройство наконечника напоминает строение человеческого сустава: сфера пальца вращается внутри полусферического корпуса с тефлоновой, капролоновой втулкой или смазкой, которая нивелирует трение металлических элементов и позволяет пальцу отклоняться на определенный угол. Весь шарнир защищен резиновым пыльником. Такая конструкция позволяет точно соединить неподвижные и подвижные элементы рулевого привода.

Вообще, рулевой наконечник – надежный, износостойкий элемент: пальцы изготавливают способом литья или штамповки из специальных сталей, шаровые части тщательно шлифуются, в качестве вкладышей используются износостойкие антифрикционные материалы, корпус отливают под давлением и анодируют, чтобы дополнительно защитить от коррозии. О тяге и говорить нечего.

Так почему же эти надежные элементы время от времени вынуждают водителей ехать на СТО?

Схема работы наконечника рулевой тяги

Как и почему ломаются рулевые тяги

Сами по себе рулевые тяги не изнашиваются никогда, ну разве что авто простоит вечность на улице и попросту сгниет. Обычно тягам “помогает” водитель: резко влетел на бордюр на скорости, ударился о камень – тяга погнулась. Собственно, коррозия и деформация – это и все возможные неисправности рулевых тяг.

Однако погнутые тяги становятся причиной других неприятностей – нарушается развал-схождение, угол поворота колес, разрываются пыльники наконечников или вырывает весь наконечник. Поэтому если вы наскочили на что-то внушительное, на всякий случай поезжайте на СТО и проверьте геометрию тяг. Если погнулась одна тяга, заменить придется обе.

Почему разрушаются рулевые наконечники

Состояние рулевых наконечников зависит от одного фактора – водителя: как он ездит, с какой скоростью, насколько тщательно следить за системой рулевого управления. Ну и еще от состояния дорог, потому что от “внезапно влететь в яму в темноте” не застрахован никто.

Поэтому первый враг рулевых наконечников – “прекрасные” дороги и водитель, который по ним ездит. Из-за сильных ударов не только тяги гнутся, но и банально ослабляется фиксирующая гайка – чем это чревато, понятно. Кроме того, сильный удар разрывает пыльники, смещает сферу, и та, в свою очередь, разбивает втулку.

Разорванный пыльник – враг номер два. Да-да, снова пыльник (иногда складывается впечатление, что это вообще самый важный элемент в системе). Через разорванный пыльник в шаровую попадет вода и грязь, металлические элементы ржавеют, грязь действует как абразив, а вода постепенно вымывает смазку.

Как проявляются неисправности наконечников?

Мы уже не раз упоминали, что неисправности разных элементов и узлов рулевого управления могут проявляться одинаково: люфтами, стуком, вибрациями, тугим или разболтанным рулем, биением в руль.

Как можно восстановить работоспособность

Способов восстановления достаточно много. Достаточно популярным является метод ремонта по технологии sjr, когда в полость между обоймой и шаром закачивается расплавленный полимер.

Мы же рассмотрим ремонт с разборкой этого узла.

Для понимания механизма работы опоры осмотрите на схему:

Нередко проблема возникает из-за поврежждения пыльника, а не самого металла

Износу подлежит лишь полимерный вкладыш. Именно при его истирании появляется люфт. Если продолжать ездить с разболтанной шаровой опорой, верхняя часть цилиндра также разбивается, и тогда палец может вылететь из обоймы.

Вкладыши продаются в автомагазинах в качестве расходных материалов. Если ваша шаровая опора разборная, можно легко вытащить дно и заменить полимер внутри изделия.

Расходники могут продаваться в магазине по более приемлемой цене, чем покупка новой запчасти

Основные проблемы с рулевыми тягами

Сами рулевые тяги представляют собой металлические стержни, повредить которые довольно сложно. Их можно только погнуть – «зацепив» колесом о камень или другое препятствие. Гораздо чаще возникают неисправности, связанные с:

  • Шарнирами. Эти детали располагаются на концах рулевых тяг. Чаще всего причиной поломки становится чрезмерное изнашивание вкладыша (или резиновой втулки) либо сферической поверхности пальца (повреждения на резьбе, конусе, поверхности вследствие коррозии или непрофессионального монтажа/демонтажа).
  • Шплинтом, фиксирующим корончатую гайку. Неправильный монтаж этой маленькой и не особенно значительной, на первый взгляд, детали, может привести к непоправимым последствиям: шплинт выпадает -> гайка ослабляется -> палец теряет плотный контакт -> рулевая трапеция теряет свою геометрию -> управлять авто невозможно.
  • Пыльниками или чехлом шарнира. Когда пыльник рвется или чехол смещается со своего гнезда, шарнир загрязняется и, как следствие, изнашивается быстрее.
  • Втулками, резьбовой частью тяг и прочими деталями механизма углов схождения. Они могут быть подвержены коррозии либо повреждены во время езды в плохих дорожных условиях.

Как снять и заменить рулевую тягу

Замена рулевых наконечников — часть 2

Начнем с того, что вы должны приобрести тяги в комплекте с наконечниками. Дело ваше, но желательно менять оба наконечника, чтобы через некоторое время не возвращаться к замене оставленного старого наконечника. Сомнительная экономия.

Для того, чтобы снять и заменить рулевую тягу, вам понадобится набор инструментов и приспособлений: домкрат, «козлы» для безопасности, съемник рулевых тяг (если съемник  -проблема, то мастера применяют молоток и небольшую «монтировку»), пассатижы, гаечные ключи, отвертка и универсальная техническая жидкость WD-40.

Итак, приступим к замене рулевой тяги:

  • Автомобиль поддомкратить, поставить «козла». Снимаем переднее колесо.
  • Расшплинтовать гайку пальца и отвернуть ее.
  • Установить съемник и подтянув его гайку до упора, резко ударить молотком по ушку поворотного рычага. Если палец не соскочит, процедуру повторяете: подтянули гайку съемника – ударили молотком.
  • Открутить полностью рулевой наконечник от муфты. WD-40 приггодится, если резьба заржавела.
  • Снять пыльник и открутить тягу от рулевой рейки.
  • Перед установкой новой тяги, приложите ее к снятой старой и сделайте пометку по старому следу на новой тяге. Это нужно для того. Чтобы закрутить ее до метки и нормально доехать до развальщика.
  • Установку новой тяги производим  в обратном порядке, желательно уже без молотка.

Желательно литолом смазать резьбовые соединения для того, чтобы в следующий раз не применять молоток так активно. И не забудьте смазать шаровый шарнир смазкой, которая идет в комплекте к тяге.

После замены рулевой тяги вам прямая дорога на развал-схождение. Некоторые «умельцы» рассказывают о том, что по меткам на тягах устанавливают новые и не нуждаются в услугах развальщика. Мы бы не рекомендовали проводить такие эксперименты, особенно с учетом сегодняшних цен на новую резину.

Наконечник рулевой тяги и как его заменить.

При эксплуатации транспортного средства, рано или поздно наступает момент, когда наступает время для замены наконечника рулевой тяги. Данная статья, в действительности окажется полезной для любого, кто решил поменять деталь посредством своих сил, не прибегая к помощи стороннего мастера

Важно сразу отметить, что процесс замены запчасти на такие автомобили, как Деу Ланос, деу Сенс и Деу нексия (Dewoo Lanos, Dewoo Sense, Dewoo Nexia) не представляет особой трудности. Сохранение изначального уровня рулевой тяги и оставить схождение колёс в прежнем состоянии это единственная проблема, с которой может столкнуться автолюбитель при замене наконечника рулевой тяги, самому. Если даже, что-то не получилось и первый блин оказался комом, то заехав на любую станцию автосервиса, развал-схождение будет приведено в порядок мгновенно

Итак, приступим. Перед тем, как приступить к работе, обязательно проверяем наличие инструмента под рукой:

Если даже, что-то не получилось и первый блин оказался комом, то заехав на любую станцию автосервиса, развал-схождение будет приведено в порядок мгновенно. Итак, приступим. Перед тем, как приступить к работе, обязательно проверяем наличие инструмента под рукой:

  • Линейка, или же штангенциркуль
  • Для снятия шаровых наконечники понадобится съёмник
  • Возможно понадобиться заранее подготовленная трубка из металла длиной 10-15 сантиметров и диаметром 12-15 мм.
  • Ключи размером на 12; 13; 17; 19

Теперь о самой процедуре замены наконечника рулевой тяги на автомобилях Деу Ланос, Деу Сенс и Деу Нексия (Dewoo Lanos, Dewoo Sense, Dewoo Nexia): Начиная работу, автомобиль должен быть установлен на ровной поверхности, зафиксирован при помощи антиподкатных упоров установки его на ручной тормоз . Подняв транспортное средство на домкрате, снимаем переднее колесо. Для простоты и удобства, следует вывернуть руль в левую или правую сторону в зависимости от той стороны, на которой производится замена детали.

При помощи металлической щётки, или другого подобного инструмента, очищаем резьбу детали от грязи.
На клемовом соединении отворачиваем болт.
На креплении шарового пальца наконечника откручиваем гайку.
Палец следует распрессовать при помощи съёмника.
После того, как этот процесс закончен, при помощи трубки, наконечник следует открутить

Важно отметить, что при откручивании запчасти, при работе с левой стороны, откручивать деталь следует против часовой стрелки, а с правой стороны по часовой. Внимательно отсчитать все витки откручивая наконечник. Для того, чтобы обеспечит двойной контроль, замеряем расстояние от неподвижной точки на рулевой тяге до неподвижной точки наконечника, при помощи измерительных инструментов.
Накручивая наконечник на рулевую тягу, важно, чтобы это было произведено на такое же количество оборотов, как и при снятии (проверка также может быть произведена при помощи измерительных инструментов)

Болт на клемовом соединении должен быть крепко затянут.
Далее, на рулевом наконечнике, гайка крепления шарового пальца также затянута. Ставим переднее колесо на место.

Для того, чтобы обеспечит двойной контроль, замеряем расстояние от неподвижной точки на рулевой тяге до неподвижной точки наконечника, при помощи измерительных инструментов.
Накручивая наконечник на рулевую тягу, важно, чтобы это было произведено на такое же количество оборотов, как и при снятии (проверка также может быть произведена при помощи измерительных инструментов). Болт на клемовом соединении должен быть крепко затянут.
Далее, на рулевом наконечнике, гайка крепления шарового пальца также затянута

Ставим переднее колесо на место.

Процесс прост и не трудоёмок. Самоё главное, это вникнуть в последовательность процесса и у вас всё получится

Важно ещё раз отметить, что если после установки новой детали, машину всё-таки ведёт, то сходный развал схождения был утерян и, но с этим очень быстро справятся квалифицированные специалисты в автомастерской при помощи специального оборудования.Предыдущая статья: Когда помпа заз шанс подлежит замене, что делать? Следующая статья: Фронтальное освещение: фара Заз Шанс

По каким признакам можно определить неисправность рулевых наконечников?

Основным из них является биение и ощутимая вибрация рулевого колеса. Это связано с тем, что элемент полностью исчерпал свой ресурс, находится в неисправном состоянии, и нуждается в замене. Однако, этот признак может указывать и на наличие других проблем с рулевым управлением или ходовой частью автомобиля. В случае возникновения подозрений относительно исправности детали, необходимо выполнить простое тестирование, проведение которого поможет подтвердить, либо опровергнуть их.

Признаки неисправности рулевых наконечников распознать довольно просто. Например, при движении начинает появляться характерный звук, больше похожий на стук. Зачастую он усиливается при вхождении в поворот, разгоне, резком торможении, езде по дороге с неудовлетворительным состоянием покрытия. Если же стук по прежнему продолжает присутствовать, при этом с каждым разом увеличивается его величина, необходимо немедленно провести диагностику рулевой системы автомобиля, в частности проверить наконечники, чтобы оценить степень износа их шарнирных соединений.

В завершении можно сказать следующее: поскольку деталь относится к расходным элементам транспортного средства, для поддержания его системы управления в исправном состоянии и обеспечения корректности работы, не следует дожидаться регламентного срока ее замены. Наконечник рулевой тяги выйдет из строя, чем создаст определенные проблемы.

Одной из самых важных частей рулевого механизма являются тяги и любые неполадки этих деталей могут спровоцировать отказ руля прямо во время движения и привести к серьезному ДТП. Состояние рулевых тяг нужно проверять регулярно, а при первых признаках неисправностей, выполнять замену или же ремонт деталей. Благодаря своевременной замене рулевых тяг можно предотвратить аварийную ситуацию на дороге.

Рулевые тяги передают усилие к поворотным рычагам от рулевого колеса, они также служат частью рулевой трапеции, которая определяет угол поворота колеса. Рулевые тяги представляют собой металлические стержни, которые достаточно сложно повредить, но можно согнуть, зацепив о какое-либо препятствие на дороге.

Неисправности рулевых тяг могут возникнуть из-за шарниров, шплинта, втулок, пыльника, чехла шарнира или же других деталей. Шарниры находятся на концах рулевых тяг, изнашивание вкладыша или поверхности пальца – наиболее частая причина поломки шарнира. Шплинт служит для фиксации корончатой гайки, неправильный монтаж которой может стать причиной потери управления автомобиля. В том случае, если порвался пыльник, или же сместился чехол, шарнир очень быстро загрязняется, что приводит к быстрому износу. Втулка может быть повреждена от коррозии, или по причине поездок по плохим участкам дороги.

Своевременно определить неисправность поможет внимательное отношение к тому, как автомобиль ведет себя на дороге, свободный ход руля или же появление посторонних звуков – первые признаки неполадок шарниров. Если автомобиль отклоняется от выбранной линии движения, это говорит об износе наконечников. Большинство рулевых тяг не подлежат ремонту, только их замена обеспечит полную гарантию и уверенность в автомобиле.

Провести диагностику и ремонт автомобиля в Твери можно в автосервисе «Колесо .69» наши квалифицированные специалисты выполнят всю работу качественно и в указанный срок. Современное оборудование позволяет быстро и точно провести диагностику и ремонт любой сложности.

За поворот передних колес автомобиля отвечает рейка либо редукторный механизм. Агрегат одновременно передает усилие обоим поворотным кулакам посредством тяг с шарнирами на концах. Эти 2 детали являются слабым звеном системы управления – срок службы составляет 20–80 тыс. км в зависимости от марки машины и условий эксплуатации. Автолюбителям стоит научиться вовремя различать признаки неисправности рулевых наконечников, поскольку их техническое состояние напрямую связано с безопасностью пассажиров.
