Меняем передние тормозные колодки на Рено Логан своими руками (фото и видео)

Признаки износа колодок Рено Логан

О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:

  • Механическая — просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
  • Электронная — пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.

Сигналом о необходимостизамены становится высокий неприятный свист (скрип) в районе передних колес при торможении. Ещё один тревожный признак – горящая желтая или красная контрольная лампа на панели приборов с сообщением бортового компьютера «проверьте колодки».

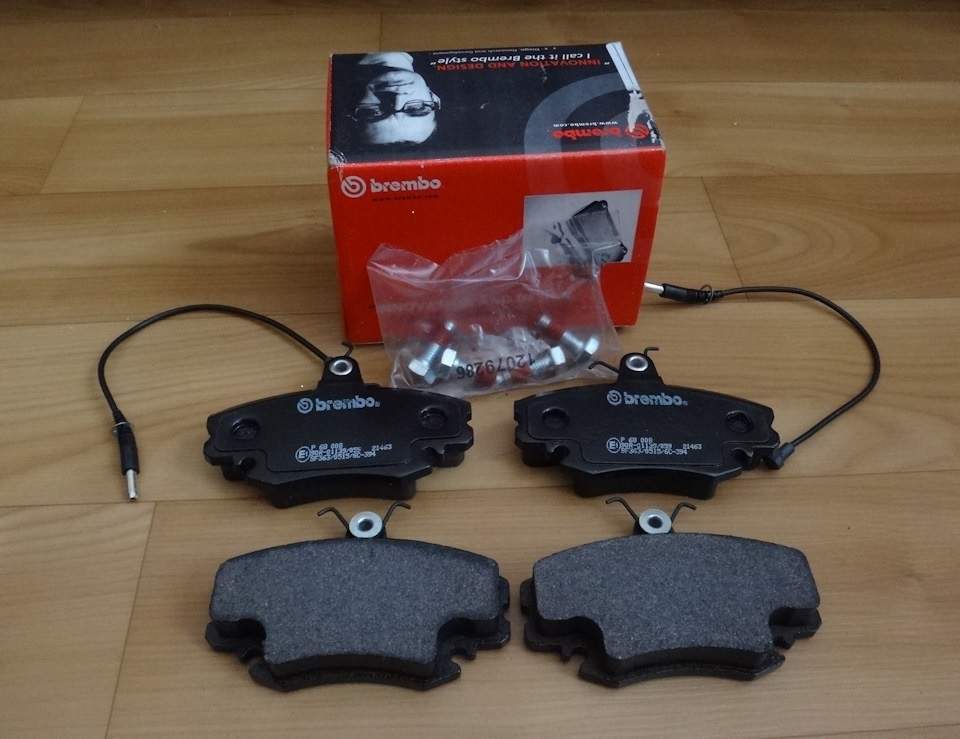

Изделия с электронным датчиком износа

Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).

Проверка состояния тормозных колодок

Автомобиль Рено Логан оборудован задними тормозами барабанного типа. В мануале по техническому обслуживанию не принято конкретных сроков для их замены, однако, каждые 10-15 тысяч километров необходимо проверять их состояние. И если при проверке будет установлено, что толщина колодок составляет от 6 миллиметров и меньше (вместе с основанием), то следует провести их замену.

Кроме того, существует ещё ряд причин, при возникновении которых, замена колодок становится обязательной.

  • Наличие трещин и сколов на основании барабана
  • Появление пронзительного скрежета и скрипа колодок при торможении
  • Отслоение накладок от основания колодки.
  • Стояночный тормоз не удерживает автомобиль под углом (может потребоваться замена троса ручника).

Важно!

При замене тормозных колодок на задних барабанах, обязателен монтаж всех четырёх фрикционных накладок на оси, частичная смена полностью исключена.

Какие тормозные колодки советуют Логановоды

Сертификацию на использование тормозных колодок прошло множество фирм и этот список у Рено очень большой. Однако по прошествии времени у автолюбителей Рено Логан определился список явных фаворитов и аутсайдеров. Благодаря такому рейтингу можно без труда определиться с выбором и выбрать самого лучшего производителя.

Один из артикулов тормозных колодок (ниже описано какие размеры используются на Рено Логан)

Логановоды рекомендуют:

  1. Mapco (Германия)
  2. Fenox (Беларусь)

    Задние колодки от «батьки»

  3. Ferodo (Великобритания)
  4. Sangsin (Ю.Корея)
  5. Delphi (Франция)
  6. Bosch (Германия)

    Тормозные колодки Bosch

Логановоды не рекомендуют:

  1. Маркон (Россия)
  2. Finwhale (Швейцария)

Зачастую производители товара, который не отвечает к предъявляемому качеству, упаковывают их в красивую упаковку с многообещающими надписями, которые зачастую не соответствует действительности. Поэтому стоит учиться на чужих ошибках и выбирать, только то, что уже себя зарекомендовало.

Не ошибитесь с выбором

Самый надёжный способ — прийти в магазин со старой колодкой

Обратите внимание, что на автомобили Рено Логан устанавливаются три типа тормозных колодок:

  • Тормозные колодки на 180 мм. артикул 7701205758(устанавливались на автомобили 2005 года выпуска) (чаще всего Логановоды берут MapcO)

    Колодки Mapco

  • Колодки 200 мм артикул 6001551409 (предназначены для установки с тормозами Bosch)
  • Колодки 200 мм артикул 7701203979 (устанавливаются на большинство автомобилей)

Поэтому перед тем как совершить покупку вы должны узнать свой артикул.

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

  • Отвёртка
  • Плоскогубцы
  • Комплекты гаечных ключей и головок
  • WD-40
  • Домкрат и противооткатные устройства
  • Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

  • Отвёртка
  • Плоскогубцы
  • Комплекты гаечных ключей и головок
  • WD-40
  • Домкрат и противооткатные устройства
  • Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса. Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Выбор тормозных колодок

Оптимальный вариант замены – это, бесспорно, оригинальные тормозные колодки. Они прекрасно работают и гарантированно выдерживают не менее двух промежутков между ТО (передние) и не менее четырех – задние. Знание заводских артикулов (в терминологии Renault – реферансов) поможет и при подборе аналогов:

Передний комплектЗадний комплект
Logan phase 1, phase 241 06 021 92R44 06 094 15R
Logan 241 06 025 81R44 06 094 15R

Качественными аналогами заводского комплекта можно назвать:

ПроизводительПередние LoganПередние Logan 2Задние
Bosch0 986 467 7200 986 494 6610 986 487 819
TRWGDB 400GDB 2016GS 8455
BremboP 68 008P 68 059S 68 525
FerodoFDB 1781FDB 4615FSB 642

Подготовка

Чтобы поменять тормозные колодки на Рено Логан, нужно заранее приготовить большой шприц либо резиновую грушу для откачки тормозной жидкости, пластичную литиевую смазку для направляющих суппортов, на всякий случай – проникающую смазку в аэрозольной упаковке. Для безопасности стоит подыскать подходящий по высоте деревянный чурбан – подняв машину на домкрате, можно будет подложить его под порог и опустить автомобиль на него во избежание случайного падения с домкрата.

Независимо от того, с какой из осей Вы собираетесь работать, сперва ослабьте затяжку колесных гаек (сорвать их на вывешенном колесе не получится) и откачайте тормозную жидкость из бачка, иначе при утапливании поршней она польется наружу. Откачанную жидкость стоит сразу утилизировать, чтобы долить свежую.

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

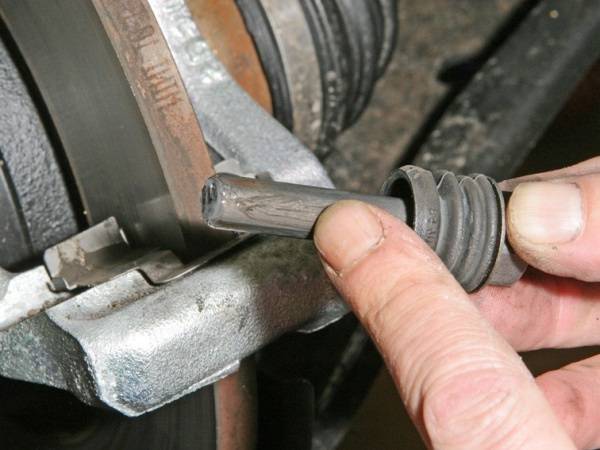

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

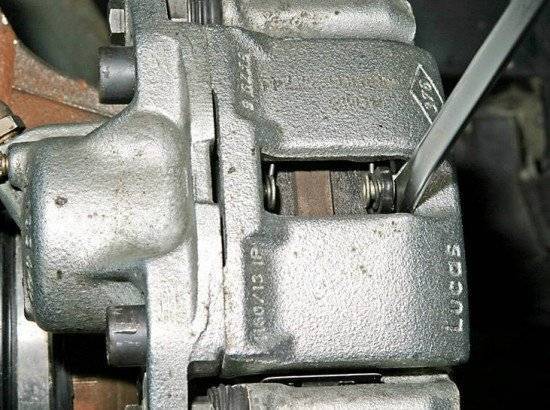

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Перед установкой в скобу новых колодок ее и суппорт нужно очистить металлической щеткой. Заодно нужно проверить целостность пыльников направляющих и поршня. Сборка ведется в обратном порядке.

Видео

Замена задних колодок

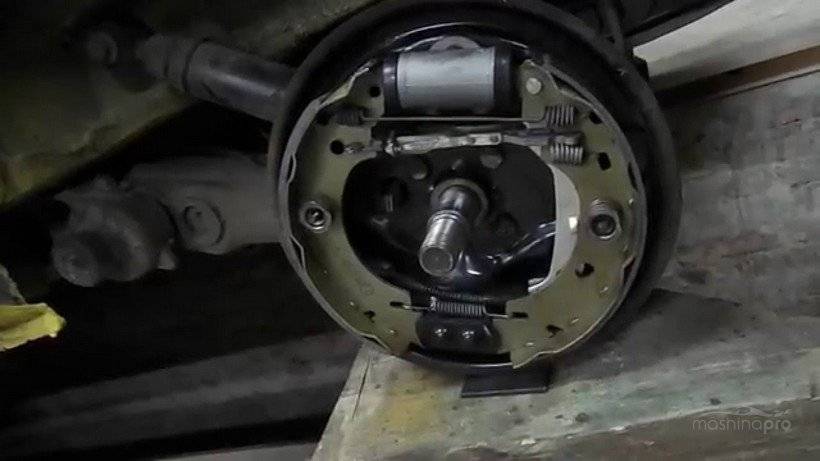

Для замены задних колодок потребуется демонтаж тормозного барабана, который является одним целым со ступицей. В условиях автомастерской для этого используется ударный съемник, самостоятельно его можно сбить, обстукивая молотком по бортику крест-накрест. Чем больше изношен тормозной барабан, тем труднее его сбить – мешает буртик по краю выработки.

Выковырнув из ступицы защитный металлический колпак, головкой 30 мм выверните ступичную гайку, снимите барабан. Далее нужно соблюдать порядок разборки механизма:

  • Извлеките вертикальную пружину саморегулировки ручного тормоза и связанный с ней рычажок.
  • Отсоедините верхнюю пружину, стягивающую колодки.
  • Провернув чашки на 90 градусов, извлеките удерживающие колодки штифты-«солдатики» и их пружины.
  • Снимите распорные планки.
  • Извлеките, отсоединив усики нижней стяжной пружины, сначала переднюю колодку, затем, сняв хвостовик троса ручного тормоза, и заднюю.

Сборка происходит в обратном порядке. После того, как все детали установлены на место, необходимо отрегулировать расстояние между колодками, вращая зубчатую гайку на верхней планке. Нужное расстояние «от края до края» — 202,2…202,7 мм.

Завершение

После того, как машина отпущена на колеса, болты протягиваются с моментом 110-120 ньютон-метров: перетягивать «до упора», как обычно любят, не имеет смысла: надежность крепления колес не вырастает, а износ резьб в ступицах увеличивается в разы. Протягивать нужно своими руками, а не трубой или «с ноги». Далее нужно вывести ранее утопленные поршни рабочих цилиндров, нажимая педаль тормоза, пока она не приобретет нормальный рабочий ход.

Если менялись задние колодки, не нужно пугаться металлических щелчков – это срабатывает механизм регулировки ручного тормоза.

Перед прокачкой стоит откачать из бачка выдавленную в него тормозную жидкость, залить новую до «максимума», после прокачки проконтролировать уровень.

Рычаг ручного тормоза нельзя трогать до окончания прокачки, чтобы зазоры между колодками и барабанами установились на положенную величину.

Видео:

(6

Меняем передние тормозные колодки на Рено Логан

Чтобы произвести замену передних тормозных колодок на ренологан, вам необходимо плоской отвёрткой сдвинуть колодку в сторону диска нажимая на поршень тормозной системы. Теперь после того, как колодка сдвинута в сторону, возьмите ключ на тринадцать и раскрутите болтик крепления направляющей. Фиксируя его при помощи ключа на семнадцать.

Теперь поднимите откидную сторону суппорта и демонтируйте изношенные колодки. После этого вы можете демонтировать стальные пластины, которые являются направляющими тормозных колодок.

Очистите их от всех присутствующих на них загрязнений и проведите проверку состояния пыльников суппорта. Извлеките пальцы и промажьте их лубрикантом для тормозных механизмов, которые можно приобрести в магазине автомобильных запчастей.

Теперь нажмите на тормозной поршень и произведите установку новых тормозных колодок. С другой стороны, производим идентичную процедуру как описано выше. После того, как все процедуры закончены, а система собрана в обратном порядке, сядьте за руль и несколько раз произведите нажатие на педаль тормоза.

Теперь снова произведите проверку бачка тормозной жидкости, и если жидкости не хватает- долейте её из шприца или груши обратно в бачок.

Также убедитесь, что не пришло время производить замену задних тормозных колодок. Инструкция по замене задних тормозных колодок расположена в этой статье:  Инструкция по замене задних тормозных колодок на Renault Logan

Обратите внимание, первые сто-двести км. Колодки будут притираться к дискам и возможно наличие некоторых посторонних шумов

Если после двухсот км. Проблема не ушла, то мы рекомендуем разобрать обратно и посмотреть, в чём может быть дело. Также после установки новых тормозных колодок избегайте резких торможений первые 100 км. пробега, дайте фрикционным накладкам притереться.

Особенности эксплуатации новых колодок

Новые колодки должны пройти притирку. После замены избегайте резкого торможения на первых 100 км. пробега. Новые накладки сначала полностью не прилегают к поверхности диска, из-за этого эффективность тормозов ниже, чем обычно, и тормозной путь увеличивается

Соблюдайте осторожность на дороге и следите за дистанцией

В конце совет от автолюбителей со стажем. Проверяйте состояние тормозных колодок при любом удобном случае: при переходе на зимнюю резину или наоборот, при очередном техническом обслуживании или при обращении на шиномонтаж. Исправные тормоза – залог безопасного вождения.

Какие колодки предпочесть?

Для автомобилей Logan можно найти множество сертифицированных запчастей, однако стоит ориентироваться на классическую схему «цена-качество».

Среди автовладельцев Рено популярны следующие марки колодок:

  • Fenox;
  • Mapco;
  • Bosch;
  • Delphi;
  • Finwhale.

Среди российских вариантов популярны изделия «Маркон».

Однако производитель — не единственное, на что следует обращать внимание при покупке. На Рено Логан могут быть установлены детали в трех вариациях:

  1. 200 мм, арт. 7701203979 – используются для большинства автомобилей.
  2. 200 мм, арт. 60001551409 – ими комплектуются машины, где установлена тормозная система Bosch.
  3. 180 мм, арт. 7701205758 – для машин 2005 года выпуска.

Отличие Рено Логан 2 от Рено Логан в том, что для последнего используются колодки 180 мм.

Как проверить состояние задних тормозных колодок на Renault Logan?

Чтобы
проверить тормозные колодки, а заодно барабаны/диски на предмет износа или
повреждений, придется частично разобрать систему – снять колеса плюс тормозные
барабаны.

После
разборки осмотрите деталь, а также измерьте толщину фрикционной накладки.

Норма рабочей поверхности тормозного
барабана – 180,25 для автомобиля с объемом двигателя 1.4 л, 203,3 – для машин с
двигателем 1.6 л.

Минимальный
показатель для фрикционной накладки – 3.5 мм. Если накладки сносились до 1.5 мм
или на их поверхности имеются масляные потеки, детали необходимо заменить.
Также они требуют замены, если плохо прилегают к основанию.

Как заменить

Замена проводится при достижении максимального износа накладок или барабана тормозной системы задних колёс. Наличие сколов, подтёков масла на накладках — убедительные причины для замены колодок.

Пошаговая инструкция.

Поставить автомобиль на первую передачу.
Опустить ручник.
Передние колёса блокировать противооткатными устройствами.
Поднять автомобиль со стороны одного из задних колёс с помощью домкрата.
Снять колесо.
Смазать защитный колпачок жидкостью WD-40 и снять.
В колодках с автоблокировочной системой тормозов — снять датчик абс.
Проверить уровень тормозной жидкости. Слить до средней отметки.
Головкой на 30 открутить гайку на барабане. При замене правой колодки гайка откручивается по часовой стрелке, левой — против.
Демонтировать тормозной барабан. Для удобства лучше использовать специальный съёмный ключ для снятия барабана.
Распылить на колодки и барабан специальное средство для очистки

Протереть тряпкой.
Снять пружину регулятора зазора колодок.
Снять стяжную пружину.
Переднюю колодку переместить вперёд и провернуть планку на пол-оборота вдоль оси.
Снять регулятор зазора и планку.
Прижать чашку и провернуть.
Достать пружину, крепёжную чашку и опорную стойку.
Убрать заднюю колодку от щитка и извлечь разжимной рычаг с троса привода ручника.
Демонтировать тормозную колодку.
Важно! Стянуть проволокой или резиновым жгутом поршни тормозного цилиндра.
Нанести смазку на ребристые выступы — места соприкосновения колодки с щитком. Специалисты советуют использовать силиконовую смазку «ПентаСИЛ»

Она сохраняет свои свойства до 250 градусов нагревания.
Убрать фиксирующие стяжки перед установкой новых тормозных колодок.

Снимаем тормозной барабан в сборе с подшипником на Рено Логан.

Замена передних колодок на Renault Logan подробная инструкция с фото

Замена передних колодок Рено Логан довольно не сложная операция, которую может выполнить практически любой человек, без особых знаний и навыков. Но сначала немного расскажем об устройстве передних тормозных механизмов Renault Logan.

Тормозной механизм переднего колеса Рено Логан — дисковый, с плавающей скобой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя болтами. Тормозные механизмы передних колес французского автомобиля весьма схожи с устройством передних тормозов переднеприводных моделей Lada. Так что если вы уже имеете опыт замены передних колодок на отечественных ВАЗах с передним приводом, то проблем не возникнет.

Металлическая направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка, но не любая а специальная высокотемпературная, для тормозных суппортов. Если пальцы не смазывать, то эффективность торможения со временем окажется хуже некуда. Тормозные колодки поджаты к пазам направляющей пружинами. Далее подробное фото устройства переднего тормозного механизма Рено Логан, смотрим.

Устройство переднего тормозного механизма.

  • 1 — винт крепления корпуса цилиндра к суппорту
  • 2 — корпус колесного цилиндра
  • 3 — штуцер прокачки гидропривода тормозов
  • 4 — болт крепления скобы к направляющему пальцу
  • 5 — направляющий палец
  • 6 — щит тормозного механизма
  • 7 — диск тормозного механизма
  • 8 — чехол направляющего пальца
  • 9 — направляющая колодок
  • 10 — суппорт
  • 11 — тормозные колодки

Замена передних колодок Рено Логан должна осуществляться после снятия колеса. При этом вы должны четко убедится, что кузов надежно вывешен и не рухнет на землю. Ведь это может серьезно вас травмировать. Желательно конечно эту операцию проводить на подъемнике, но если такой возможности нет, то кроме домкрата обязательно используйте надежную подставку.

Стоит отметить, что заменять колодки только на одном колесе не допустимо, меняются колодки на всех передних колесах. Так же колодки необходимо менять обязательно, если вдруг вы решили заменить тормозной диск Рено Логан. Неравномерная выработка может привести к потери эффективности торможения и даже уводу машины с траектории в сторону (при торможении).

А теперь к замене — после снятия колеса необходимо утопить поршень в тормозной цилиндр, что бы освободить колодки и отодвинуть плавающую скобу на такую величину, что бы можно было вставить новые колодки. Для того, что бы сдвинуть скобу понадобится небольшая монтажка, в виде лопатки или большая отвертка. Что бы утопить тормозной поршень было проще можно открутить крышку у бачка с тормозной жидкостью.

Как только скоба была сдвинута и колодки начали свободно болтаться внутри значит их можно вынуть. Для этого необходимо открутить два болта, точнее один можно ослабить, а окончательно выкрутить только один и откинуть скобу. Для этого понадобится два ключа на 13 и 17. Накидным ключом на 13 отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом на 17. Смотрим фото.

Затем просто откидываем скобу вверх, поэтому откручиваем именно нижний палец. Если сделать по другому, то тормозной шланг просто не позволит откинуть скобу вниз. Поэтому не стоит усложнять себе жизнь. После того как откинули скобу, вот вам и колодочки, которые легко и просто вынимаем из направляющих.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Желательно еще заменить две пружинные скобы колодок Рено Логан. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Желательно выкрутить пальцы (колючем на 17) и смазать специальной высокотемпературной смазкой, о чем мы уже упоминали. Это позволит скобе свободно и плавно перемещаться эффективно прижимая колодки к диску. Не стоит игнорировать эту операцию.

Для установки новых колодок Рено Логан, которые гораздо толще изношенных, вам возможно понадобится еще сильнее вдавить тормозной поршень в суппорт. Для этого можете использовать раздвижные пассатижи, как на фото ниже.

После замены передних колодок Рено Логан в обязательном порядке несколько раз нажмите на педаль тормоза, это позволит встать колодкам на место, а тормозному поршню занять рабочее положение. Затем проверяйте уровень тормозной жидкости в бачке. Следует отметить, что замена передних колодок на Рено Сандеро проводится так же.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
