С чего начать тюнинг
Как бы вы не планировали усовершенствовать приборную панель автомобиля, в первую очередь подготовьте необходимые инструменты:
Инструменты для разборки приборной панели Промышленный фен Канцелярский нож или острое лезвие Необходимая проводка и органы управления Паяльник и припой
Остальные необходимые инструменты и материалы будут отличаться друг от друга в зависимости от того, что же вы собираетесь делать с приборной панелью. Также вам могут понадобиться специфические инструменты в том случае, если для разборки панели необходимо использовать нестандартные приемы и нестандартный инструмент. Заранее узнайте какие инструменты нужны для снятия обшивки авто и откручивания тех элементов, которые нужно заменить или доработать.

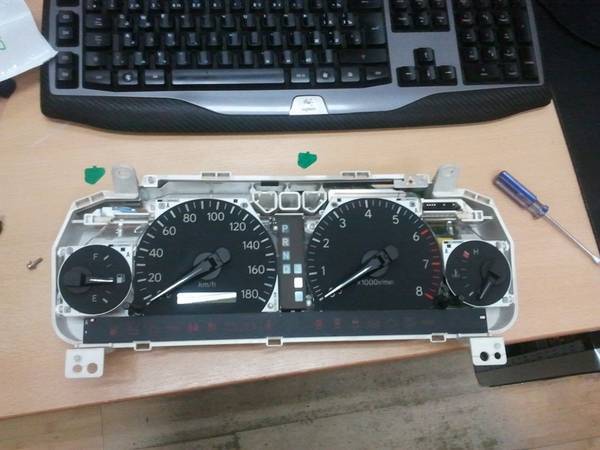

Разбираем приборную панель
Специалисты рекомендуют проводить любые работы в сухом помещении, в котором нет пыли. Это достаточно важный момент, от которого зависит общий успех нашей затеи. Во-первых, пыль может нам помешать ровно наклеить различные цветные пленки для изменения цвета подсветки приборов на панели, а повышенная влажность попросту испортит проводку. Следует аккуратно снять обшивку на приборной панели вашего автомобиля для того, чтобы получить доступ к тем органам управления или контроля за состоянием авто, над которыми вы хотите работать. В том случае, если вы собираетесь изменить шкалу на приборах, советуем вам крайне аккуратно снять стрелки. Для этого идеально подойдет простой маркер, которым помечается место соединения стрелки при помощи черточки или точек. В том случае, если стрелка припаяна, можно воспользоваться паяльником и разогреть олово, которое удерживает стрелку на катушке. Однако не забывайте, что стрелку все равно нужно будет установить назад, а для того, чтобы сделать это правильно, нужно обозначить места соединения, ведь в противном случае калибровку можно будет провести только в автосервисе.
Схема
Датчики к контроллеру подключить необходимо по следующей схеме:
Как улучшить приборную панель
Когда вы разобрали приборную панель до того состояния, что с ней можно работать, стоит остановиться и еще раз задуматься над тем, что вы планируете сделать. Также нужно проверить, не повредят ли ваши модификации автомобилю и если все в порядке, то можно продолжать. После этого со своей приборной панелью вы сможете делать практически все, что захотите, но от обилия различных возможностей, часто начинаешь теряться, так что давайте рассмотрим несколько вариантов тюнинга.
Меняем шкалу приборов
В первую очередь можно заменить шкалу на приборах. Для этого можно либо закрасить старую шкалу и нанести на нее рисунок от руки или при помощи трафарета, либо же наклеить поверх шкалы специальную пленку с уже распечатанным рисунком. Чаще всего именно такой вариант дает наиболее красивый и качественный результат.
Для того, чтобы изготовить такую пленку, достаточно даже в самом просто графическом редакторе нарисовать макет того, какую разметку вы хотите увидеть на том или ином приборе и распечатать ее на специальной пленке, для чего можно обратиться в типографию. В том же случае, если вы хотите изменить цвет стрелки или отдельных элементов на шкале прибора, можно даже аккуратно закрасить нужные участки при помощи краски. Некоторые автомобилисты, которые хотят добиться интересных эффектов свечения используют для этого флуоресцентную краску, которая отлично светится при подключении даже небольшого светодиода к подсветке.

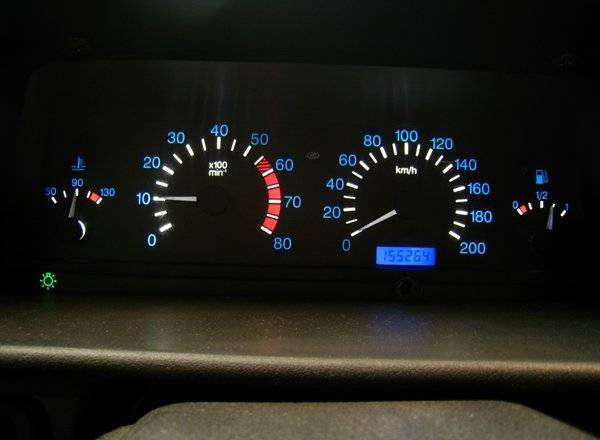

Заменяем подсветку приборов
Раз уж зашла речь о добавлении светодиодов к освещению тех или иных приборов, стоит сказать и о том, что светодиодная подсветка приборов – это очень популярный тюнинг. Однако, несмотря на его популярность, с добавлением или полной заменой подсветки на светодиодную, стоит быть очень осторожным. Во-первых, вам придется столкнуться с достаточно сложным процессом удаления заводской проводки и заводских ламп подсветки, а во-вторых, можно переборщить с количеством светодиодов. Чтобы этого не произошло, советуем вам ограничиваться 1-2 светодиодами на прибор, чего будет вполне достаточно для яркой подсветки, которую будет хорошо видно в сумерках, но и она не будет бить по глазам в ночное время.
В том случае, если в приборе реализовано свечение изнутри, а сама шкала прибора прозрачная, можно добавить чуть больше светодиодов, но размещать их стоит таким образом, чтобы их прямой свет не попадал в глаза водителю или пассажирам.
Интересный способ замены подсветки на Шкода Октавиа:
Для установки такой подсветки стоит использовать родную проводку автомобиля, так как она изначально подключена к органам управления и вам не придется ломать голову как запитать подсветку или где разместить кнопку для ее включения.
Простой вариант
Самой распространенной проблемой после замены ламп на LED-элементы является расхождение света «пятнами», что очень хорошо видно и при этом выглядит такое обновление не очень красиво.
Светодиодная подсветка панели приборов, сделанная с помощью SMD-элементов, лишена этой проблемы. Дело в том, что простой светодиод излучает «точечный свет» узкой диаграммной направленности. То есть, если таким элементом посветить на стену, то получится маленький кружочек с явными границами. Именно из-за этого после установки таких светодиодов на приборной панели появляются «пустые» места, в которых свет от соседних источников не пересекается.
SMD-светодиоды делаются без корпуса, направляющего свет. Поэтому они имеют более широкую диаграмму направленности. Свечение такого элемента будет охватывать намного большую площадь, и светодиодная подсветка панели приборов обретет красивый и притягательный внешний вид.
Но и этот способ обладает своими недостатками – это невозможность изменения цвета и плохая равномерность света при установке в «штатные места».
Особенности организации светодиодной подсветки
Светодиодная лампочка для машины
Используя светодиодную подсветку для автомобиля можно использовать диодные лампочки со стандартным цоколем. Таким образом можно осветить кнопки приборов на панели. В ситуации, когда следует подсветить сразу несколько приборов, для качественного освещения следует использовать светодиодную лампочку, помещенную в специальный патрон. Для этого нужна специальная перепайка. Но можно просто купить в магазине или на рынке.
Кроме этого для освещения приборной доски автомобиля и его сигнализации можно использовать лампочки, которые дают узкий световой поток. Его можно получить у обычной лампочки путем применения специального рассеивателя (линз) для освещения. Таким образом в первой ситуации освещение окажется точечным, а во втором – световой поток будет падать под определенным углом. При организации подсветки кнопок можно применять источники света с направленным световым потоком. А вот для освещения панели спидометра и сигнализации следует отдать предпочтение лампочкам, дающим большой угол рассеивания. Хотя это уже можно оставить на индивидуальный выбор автовладельца.
Что это за услуга?
Замена светодиодной панели приборов и светодиодная подсветка дверей проводится с целью организовать свое водительское место максимально удобно и комфортно, особенно все, что связано с освещением. Так как панель приборов это основные данные по движению и она всегда в поле зрения, то она должна быть, в первую очередь, приятна для восприятия. Что такое панель управления и для чего она нужна — знают все, даже если не знают, как она устроена. Приборы связаны с жизненно важными системами автомобиля и выводят показания, в понятных для водителя цифрах или шкалах. Организация панели прибора выполняется в двух вариантах:
- Имеет механическую природу, и работает за счет электричества, производимого аккумулятором: визуальная поверхность, на которой нарисованы шкалы и цифры, подсвечивается лампами;
- Экран компьютера.
Организации панели управления первого типа самая распространенная. В освещении консоли управления участвуют 4-ре лампы, которые влияют на качество подсветки. И это качество можно менять: сделать более насыщенным или наоборот приглушенным, поменять цвет освещения или сделать его комбинированным.
Светодиодные лампы для приборной панели различаются по форме светодиода, и, соответственно, светорассеиванию:
- точечное свечение;
- рассеянное свечение.
Для модернизации панели приборов необходимо заменить обычные лампы на светодиодные и изменить световые фильтры. При этом возможно два варианта замены: простая или полная.
Меняем подсветку приборки в ВАЗ на любой цвет
Новая подсветка приборной панели в классическом народном автомобиле ВАЗ придает салону изысканности и чувства комфорта. Установка на автомобиль неоновой или даже светодиодной иллюминации требует больших затрат денег на такое дорогое удовольствие. Самый оптимальный способ решения проблемы, это замена подсветки приборной панели своими силами. Процесс замены подсветки в своем гараже, во-первых – не сложный, а во-вторых – требует меньших денежных затрат. Один из вариантов тюнинга своего авто является специальная накладка на приборную панель, но это будет стоить немало. Лучше будет, если сделать тюнинг панели приборов своими силами.
Чтобы довести дело до конца нужно запастись терпением, а также инструментами и необходимыми материалами. Первым этапом создания совершенства является разборка приборной панели. Для этого нужно снять защитное стекло приборов. Следующий шаг – снятие стрелочек с приборов. Чтобы не повредить стрелочки сделанные из хрупкого материала нужно перед тем как снимать стрелку отверткой, под противоположный конец пластика подложить несколько слоев картона. С применением небольшой силы легонько снимаем стрелку с оси. Подобные действия нужно проделать и с оставшимися стрелочками.
Подложка приборной панели также снимается очень легко. Для ее снятия необходим любой канцелярский нож. Острие ножа просовывают между панелью и подложкой, а затем прорезаем слой герметика по периметру подложки. После снятия защитного стекла подложки, приступаем к дальнейшей роботе по тюнингу панели.
На поверхности приборной панели под подложкой размещен светофильтр, который равномерно распределяет освещение по всей области панели. Этот светофильтр нужно удалить с применением канцелярского ножа, аккуратно соскребя светопроводящий слой.
Светофильтр – это специальная краска, которая наносится на тыльную сторону подложки приборной панели и обеспечивает цифрам и другим информационным сигнализаторам цветовую иллюминацию. После грубой обработке подложки, места, где был нанесен светофильтр, нужно обработать ацетоном или спиртом. Реагент удалит оставшуюся краску, а также обезжирит поверхность и подготовит ее для следующего процесса обработки.
На следующем этапе работ нужно будет изменить подсветку приборной панели. Сначала нужно так сказать – «набить руку» и изменить подсветку одометра. Одометр – это показатель пройденного автомобилем пути, измеряется в километрах или милях. Для того чтобы установить новую подсветку одометра необходимо предварительно снять экран одометра, снять синюю защитную пленку, удалить старую лампочку подсветки и заменить ее новым светодиодом. Для новой подсветки приборной панели можно применить многоцветный светодиод, который имеет возможность смены цвета по желанию пользователя. Светодиод подсоединяют к патрону штатной лампочки, затем экранчик одометра ставим на свое место.

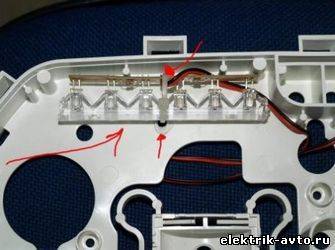

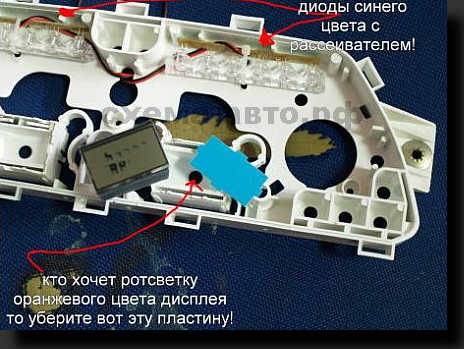

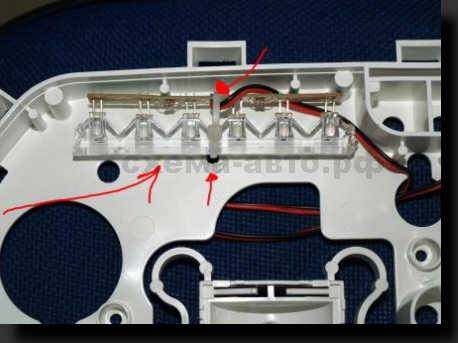

Следующим шагом будет полная замена подсветки приборной панели. Новые светодиоды крепим к каркасу панели приборов. Многоцветные светодиоды, которые мы в данном случае устанавливаем, продается в комплекте с переключателем цветов. Если ваш бюджет ограничен, можно отказаться от использования многоцветных светодиодов в пользу обычных. Устанавливаем светодиоды на посадочные места и подключаем их стандартным контактом предыдущей подсветки приборной панели.
Стрелочки спидометра и тахометра должны иметь возможность смены подсветки. Проведение такой операции потребует удаление старой краски со стрелочки. Для того, чтобы краска легко удалилась, нужно сначала ее удалить с поверхности канцелярским ножом, а затем пройтись поверхность ацетоном или техническим спиртом. Когда стрелочка будет чистой от краски, ее можно покрасить белым лаком для ногтей, или чем-либо другим. Главное в этом процессе, чтобы стрелка была именно белой, так как только белый цвет может передавать всю гамму светодиодов.
Если вы установили на панели автомобиля ВАЗ подсветку на многоцветных светодиодах, вам необходимо установить переключатель цветов, чтобы иметь возможность выбора цвета подсветки приборной панели. Переключатель рекомендуется установить в правом нижнем углу приборной панели. Когда вся работа уже сделана, можно приступить к окончательной сборки готовой панели.
Первым делом нужно начать с установки подложки. Та тыльную сторону подложки наносим слой герметика, чтобы она держалась крепко основания. Далее устанавливаем на свои места стрелочки приборов и закрываем конструкцию защитным стеклом.
Таким образом без особых затрат мы своими силами сделали изящную приборную панель для автомобиля ВАЗ. И цвет свечения можно выбирать самому…
Пересвет приборной панели своими руками
Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.

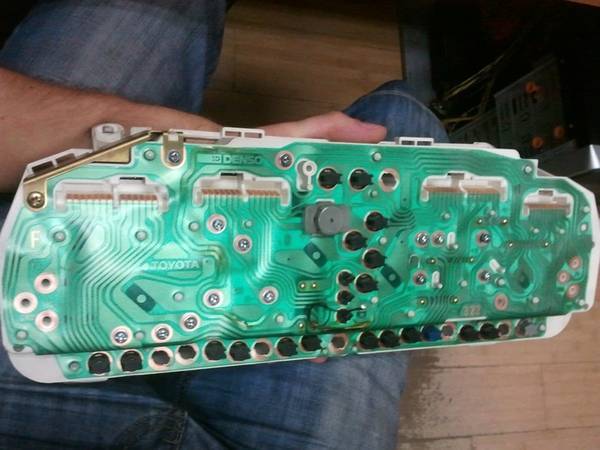

Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:
- не торопитесь, чтобы не повредить токопроводящие дорожки платы;
- соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
- не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;
После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):
Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.
Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.
http://ffclub.ru/topic/38618/http://carnovato.ru/zamena-podsvetki-pribornojj-paneli-svoimi-rukami/http://xn—-7sbbil6bsrpx.xn--p1ai/%D0%BC%D0%B5%D0%BD%D1%8F%D0%B5%D0%BC-%D0%BF%D0%BE%D0%B4%D1%81%D0%B2%D0%B5%D1%82%D0%BA%D1%83-%D0%BF%D1%80%D0%B8%D0%B1%D0%BE%D1%80%D0%BA%D0%B8-%D0%B2-%D0%B2%D0%B0%D0%B7-%D0%BD%D0%B0-%D0%BB%D1%8E%D0%B1.htmlhttp://remam.ru/tune/kak-sdelat-svetodiodnuyu-podsvetku-paneli-priborov.htmlhttp://xn--80aal0a.xn--80asehdb/do-my-self/tuning/tuning-lada-granta/1220-peresvet-tyuning-podsvetki-paneli-priborov-lada-granta-kalina.html
Пленка вместо светодиодов
Более простым способом можно считать использование пленки вместо светодиодов или светодиодной ленты. Плюсом этого способа считается простота и меньшие затраты. Начало работы аналогичное, как и в предыдущем случае. Стоит открутить и снять панель приборов, далее разобрать её до основания, где находится подсветка. Теперь же процедура начинается отличаться. Обычно заводская подсветка белого цвета (в отечественных автомобилях), а цвет меняется благодаря пленке на приборах с обратной стороны.
Чем прозрачней пленка, тем ярче будет подсветка приборов, в зависимости от цвета пленки будет и подсветка приборов. Принцип построен таким образом, что свет от стандартной подсветки проходит через пленку, тем самым меняя цвет и подсвечивая приборы.
Здесь как говорят, расцветка будет ограничена вашей фантазией, можно сделать цифры одного цвета, стрелки другого, а линии третьего. Некоторые любители, подчищают наждачной бумагой, нулёвкой, основание приборов с обратной стороны (со стороны подсветки), чтоб ярче казались цифры и показатели. Пленку можно использовать как специальную, так же продается в автомагазинах, так и найти самостоятельно с подручных материалов. Большим плюсом можно считать то, что никаких изменений в электронику не будет внесено, а значит и никакого замыкания не может быть.
Клеим наклейку на приборную панель
Кроме выше наведенных способов относительно изменения цвета подсветки, можно сменить и внешний вид, то есть изображение приборов, как их будет видеть водитель. Для этого чаще всего используют специальные наклейки. Для этого стоит разобрать панель приборов и добраться до подложки приборов, на которую нанесены значения и цифры. Стоит помнить, что наклейки продаются под каждую модель, марку и год выпуска автомобиля отдельно. С примера случаев, может быть один и тот же автомобиль, марка и модель, даже год выпуска, а панель приборов разная. В одном будет тахометр, в другом его нет. Поэтому наклейки стоит подбирать очень внимательно. Прежде чем клеить, примерьте поверхностно на заводскую панель, подходит ли по крепежам, нечего ли не мешает для ровной наклейки. Если же старое покрытие можно снять, то лучше это сделать, новая наклейка будет выглядеть намного симпатичней. Теперь же, когда все подошло поверхность, на которую будете клеить стоит протереть обезжиривателем. Приклейте одну сторону, и прижимая наклейку медленно оттягивайте защитный слой. Разгладить стоит так, чтоб не было воздуха под наклейкой, иначе от температуры через несколько месяцев она отстанет от поверхности. После пройденных процедур можете собрать все обратно и навесным монтажом посмотреть насколько качественно улучшилась панель приборов. Далее собираем все в обратном порядке, установив панель на положенное место.
Почему не горит подсветка панели приборов на «Лада Калина»
Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.
Демонтаж панели приборов
В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.
Для снятия панели приборов понадобятся следующие инструменты:
набор ключей;
крестовая и плоская отвёртка разной длины.
Порядок демонтажа панели приборов на «Лада Калина»:
- Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
- Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
- Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.
Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.
Видео: снятие приборного щитка
Сбилась регулировка яркости
Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.
Проблемы с предохранителем
Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.
Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.
Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.
Проблемы с проводкой
Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.
Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.
Проблемы с лампочками
Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.
Заменить их самостоятельно несложно:
- Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
- Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.
Видео: замена лампочек
Сгорела плата
В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.
Разноцветная светодиодная подсветка приборной панели
В наше время автолюбители имеют самые широкие возможности по исполнению различного тюнинга своих автомобилей и, в первую очередь, по обустройству различных вариантов подсветки. К великому сожалению, создание полноценной светодиодной или неоновой иллюминации является достаточно дорогим удовольствием, однако, при желании, совершенно изменить внутренний облик своей машины можно в случае модернизации подсветки всего лишь одной приборной панели. Подобное усовершенствование не потребует значительной затраты материальных средств и выполнить своими руками его сможет практически любой владелец авто.
На первоначальном этапе данной работы выполняется частичная разборка приборной панели и, прежде всего, снимается защитное стекло. Выполнить данную процедуру несложно, главное, это быть аккуратным и достаточно осторожным. Далее снимаются стрелки приборов для чего можно воспользоваться отверткой и куском плотного тонкого картона (картон подкладываем под стрелку и, помогая отверткой, не прилагая чрезмерных усилий, подтягиваем ее вверх и снимаем). Впрочем, для снятия стрелок можно использовать и обычную столовую вилку, а если стрелки снимается с трудом, то проблему можно решить путем прогрева их горячим воздухом от фена. Закончив со стрелками, приступаем к демонтажу подложки, для чего тонким строительным ножом подрезаем слой герметика по периметру подложки.

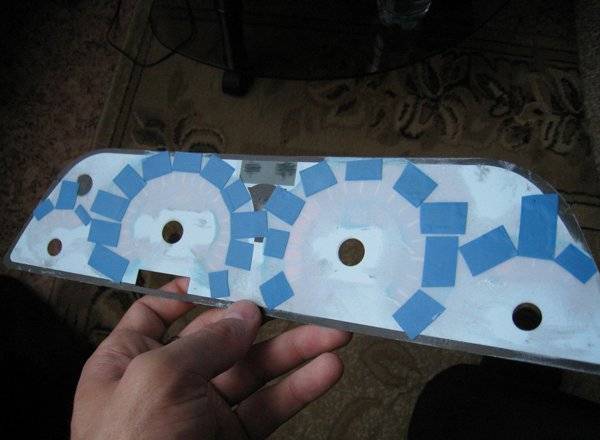

Для того, чтобы полностью изменить внешний вид нашей приборной панели с тыльной стороны подложки удаляем старый светофильтр (слой краски придающий цифрам и прочим значкам определенный цвет). Выполняем данную операцию при помощи, опять же, строительного ножа удаляя остатки краски тампоном, смоченным в ацетоне или спирте. Полностью снимаем и все обнаруженные цветные экраны (например, у одометра это тонкая пленка голубого цвета).
В нашем случае за цвет подсветки будут отвечать универсальные многоцветные светодиоды, поэтому удаляем прежние лампочки подсветки и вместо них по краю каркаса приборной панели устанавливаем светодиоды запитывая их от клемм в патронах снятых ламп стандартной подсветки. Указанные светодиоды, как правило, продаются вместе с переключателем цветов, впрочем, если подобный комплект приобрести не удалось, то можно воспользоваться светодиодами любого другого типа.
Не забываем о том, что стрелки, как и сама панель, также должны обладать возможностью изменения цвета и с этой целью аккуратно удаляем с них слой краски красного цвета. Проще всего данную процедуру выполнить при помощи обычного бритвенного лезвия и снимая остатки краски, опять же, ацетоном (спиртом). Полностью очистив стрелки, окрашиваем их белым лаком (можно использовать лак для ногтей), так как только чисто белый цвет способен воссоздать необходимую нам цветовую гамму.
В зависимости от личных предпочтений выбираем место для установки переключателя цветов светодиодов и надежно закрепляем его. В обратном порядке собираем нашу доработанную приборную панель, поставив на прежние места стрелки, закрепив на герметик подложку и закрыв панель защитным стеклом. Было бы неплохо иметь под рукой блок питания на 12В, который позволил бы проверить работоспособность подсветки до сборки приборной панели и установки ее на автомобиль. Было бы весьма неприятно начинать все заново из-за невнимательности и просто плохого электрического контакта.
Как уже упоминалось выше за неимением универсальных светодиодов можно воспользоваться источниками света другого типа, например, так называемую, светодиодную ленту . Общий объем работ, в данном случае практически не меняется, а подключение питания такой ленты осуществляется от клемм патрона лампочки старой подсветки.
Достаточно интересного результата можно добиться при реализации отдельной подсветки стрелок. В данном случае светодиоды крепятся непосредственно на оргстекло подсветки а питание их осуществляется красной колодки распиновки приборки. При таком варианте подсветка стрелок будет работать отдельно от общей подсветки приборной панели, причем подключаться она будет при включении зажигания.
