Определение раннего или позднего зажигания

Как правильно выставить зажигание

Существует несколько различных способов, как сделать регулировку зажигания. Классический метод предполагает выполнение этой операции при работающем силовом агрегате, оптимальными считаются обороты в районе 800-900 об/минуту. Проще всего (и с максимальной точностью) установка момента зажигания производится с использованием стробоскопа. Если этот инструмент отсутствует, доступная альтернатива – применение контрольной лампочки, подключаемой к положительной клемме распределителя и к массе.

Алгоритм установки зажигания на отечественной «классике» с помощью стробоскопа:

• прогреваем мотор до рабочей температуры;
• осуществляем подключение стробоскопа к бортовой электросети;
• откручиваем гайку, удерживающую крышку прерывателя-распределителя;
• сигнальный датчик подсоединяем к ВВ проводу 1-го цилиндра;
• если имеется вакуум-корректор, потребуется снять с него шланг и любым удобным способом его заглушить;
• луч стробоскопа направляем в сторону шкива коленвала;
• запускаем мотор;
• проворачиваем корпус трамблёра;
• убеждаемся, что прерыватель-распределитель установлен в положении, когда метка шкива находится напротив метки на ГРМ;
• добившись этого, затягиваем фиксирующую гайку.

Как видим, ничего сложного. Если стробоскоп отсутствует, можно воспользоваться контрольной лампочкой. В этом случае проворачиваем коленвал, пока метка шкива не совпадёт с меткой ГРМ. Когда совпадение произошло, добиваемся, чтобы бегунок на прерывателе-распределителе смотрел в сторону свечного провода, идущего от 1-го цилиндра.

Ослабляем гайку трамблёра. Соединяем лампочку с проводом, идущим от трамблёра к катушке, второй контакт лампочки коммутируем на массу. Включаем зажигание и снова начинаем вращать корпус трамблёра. Ловим момент, когда лампочка погаснет (вращение осуществляем по часовой стрелке). Затем медленно поворачиваем трамблёр в обратную сторону, чтобы точно определить момент загорания лампочки, и именно в этом положении затягиваем гайку фиксатора трамблёра.

Впрочем, существуют способы, как выставить раннее зажигание, не используя лампочку или стробоскоп.

Например, подбором угла вручную, при котором силовой агрегат будет работать наиболее стабильно. Отметим, что он является наиболее простым, но его точность оставляет желать лучшего.

Алгоритм работ следующий:

• заводим мотор;
• ослабляем гайку прерывателя-распределителя;
• медленно поворачиваем корпус трамблёра, одновременно прислушиваясь к работе двигателя;
• если вы нашли положение, при котором мотор работает лучше всего, а обороты ХХ максимальны, остаётся только довернуть трамблёр ещё чуть-чуть по часовой стрелке (буквально на пару градусов) и зафиксировать его гайкой.

Способ установки зажигания, использующий искру, требует совмещения меток, как описано ранее, метка бегунка должна смотреть в сторону ВВ провода первого цилиндра. Ослабляем гайку трамблёра, отсоединяем от его крышки центральный ВВ провод.

Контакт этого провода располагаем вблизи массы (не вплотную, а на расстоянии порядка 4-5 миллиметров) и включаем зажигание. Проворачиваем трамблёр примерно на 20º по часовой стрелке и начинаем медленно, аккуратно вращать в обратную сторону. Ловим момент возникновения искры между контактом ВВ-провода и массой. Фиксируем крышку прерывателя-распределителя.

Проверка правильности выставления УОЗ осуществляется следующим способом:

• заводим двигатель, даём ему прогреться (это обязательное условие);
• разгоняем авто до 45 км/час;
• переходим на 4-ю передачу;
• резко утапливаем педаль акселератора до упора и следим за степенью детонации;
• если она присутствует только в первый момент и длится не дольше трёх секунд, а после разгона машины пропадает – это норма;
• если детонация не исчезает дольше – мы имеем дело с ранним зажиганием;
• когда детонационные явления вообще отсутствуют – дело в позднем зажигании.

В двух последних случаях регулировку осуществляют повторно до получения удовлетворительных результатов.

Лучшие цены и условия на покупку новых авто

Способы установки зажигания

Важно знать, куда и насколько проворачивать корпус, чтобы установить зажигание правильно. Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную

Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную.

«По стробоскопу».

Самый точный метод установки зажигания – это с использованием стробоскопа.

Технология установки угла опережения с его помощью – очень простая, и для ее выполнения всего лишь потребуется:

• Стробоскоп;
• Набор ключей;
• Белый маркер или краска.

Регулировочные работы следует выполнять на прогретом двигателе. Рассмотрим, как все делается на примере ВАЗ-2107 с карбюратором.

Отметим, что описанный метод подойдет практически для любой машины с карбюратором, а также инжекторных моделей, у которых установка выполняется вручную.

Действия таковы:

Проворачиваем коленчатый вал до совмещения меток на шкиве с метками на защитной крышке привода ГРМ. У ВАЗ-2107 на крышке нарисовано 3 метки – две коротких и длинная. Длинная метка указывает на ВМТ в первом цилиндре, короткие же соответствуют углу опережения в 5 градусов (средняя метка – 5 град., крайняя короткая – 10 град.). Нужно совместить метку на шкиве со средней на крышке;

Указанные метки помечаем белой краской;
Проверяем положение бегунка трамблера – он должен смотреть в сторону контакта первого цилиндра;

Подключаем стробоскоп согласно инструкции (обычно два вывода его соединяются с АКБ, а третий закрепляется на высоковольтном проводе 1-го цилиндра);

Запускаем силовую установку и устанавливаем обороты на уровне 750-800 об/мин;
Светим стробоскопом на шкив коленчатого вала. Импульсное свечение прибора приведет к тому, что визуально метка на шкиве будет находиться на одном месте, и она сравнивается со средней меткой на крышке.

Если указанные метки находятся на одном уровне, то угол опережения установлен правильно и регулировка не нужна. В случае же когда метка шкива расположена перед или за меткой крышки – регулируем;

Глушим мотор и переходим к трамблеру. Попускаем его фиксирующую гайку и проворачиваем в нужную сторону;
Если метка шкива расположена за меткой крышки – зажигание позднее. Для его устранения необходимо немного провернуть трамблер в сторону, противоположную вращению бегунка, при раннем же — крутим корпус в сторону вращения. При этом смещать трамблер следует понемногу, после чего его зафиксировать гайкой;

Снова заводим мотор и смотрим на метки

Важно добиться, чтобы они во время работы мотора были совмещены.

Принцип регулировки с помощью стробоскопа практически одинаков для всех авто. Единственное, метки могут совмещаться не только по шкиву, но и по маховику (там они тоже есть), это уже кому как удобнее.

«По лампочке».

В отличие от способа со стробоскопом, лампа не даст точной установки угла.

И все же этот метод вполне применим, тем более, что с его помощью можно отрегулировать зажигание даже в дороге. Примером выступит ВАЗ-2108.

Из инструментов понадобиться всего лишь лампа накаливания на 12 Вольт, два провода и набор ключей.

Чтобы отрегулировать по лампочке зажигание нужно:

1. Совместить метки на шкиве привода ГРМ с выступом на крышке, установив ВМТ на первом цилиндре

   . Дополнительно проконтролировать правильность установки можно по маховику через смотровое окошко на корпусе;

2. Берем лампочку, подсоединяем к ней провода. Затем один из проводов подключаем к выводу «К» на катушке зажигания, а второй бросаем на «массу»;
3. Послабляем гайки крепления распределителя;
4. Включаем зажигание, но авто не заводим;
5. Проворачиваем корпус трамблера так, чтобы лампочка потухла. Затем плавно и аккуратно крутим его в обратную сторону. Вся суть этого метода сводиться к тому, чтобы «поймать» момент, когда лампа загорится. Именно в этом положении на свечку будет подаваться импульс;
6. Затягиваем гайки крепления и проверяем работоспособность силовой установки.

«На слух».

Некоторые мастера для установки угла опережения вообще не пользуются какими-то приспособлениями, а делают все «на слух».

Причем делается все очень легко: авто заводиться, устанавливаются холостые обороты.

А далее просто ослабляется крепление трамблера, после чего корпус вращается в разные стороны, при этом слушается поведение силовой установки. При вращении из-за меняющегося угла обороты начнут плавать.

Суть этого метода заключается в том, чтобы установить максимально высокие обороты на моторе, причем они должны быть стабильными. После этого трамблер фиксируется в выбранном положении и все.

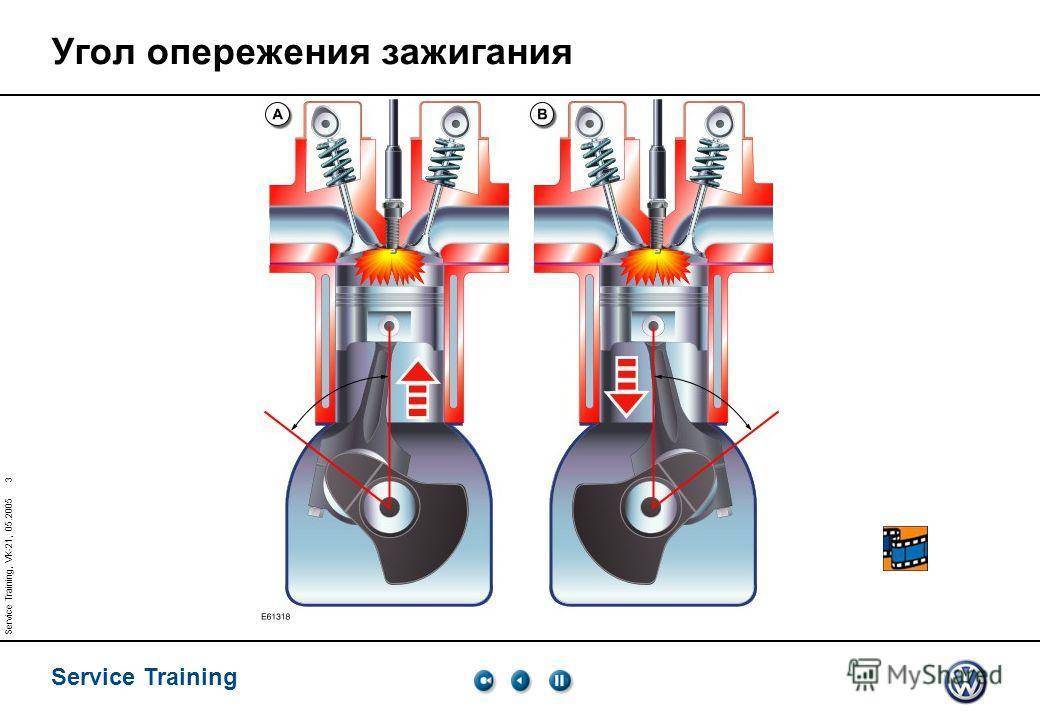

Принцип работы системы зажигания

Вне зависимости от типа системы питания для воспламенения смеси используют свечи, высоковольтный разряд пробивает воздушный промежуток. В автодизелях воздух предварительно сжимается, что позволяет получить температуру до +600°С. Впрыскиваемое форсункой горючее воспламеняется, и начинается такт расширения, сопровождаемый движением поршня вниз.

На инжекторе

На двигателях с инжектором раннего образца встречается бесконтактная система с распределителем и датчиком Холла. Позднее стали использовать блок управления, который определяет положение валов и автоматически регулирует угол опережения. Однозначно сказать, какое зажигание лучше, невозможно, поскольку каждая из систем имеет свои преимущества и недостатки.

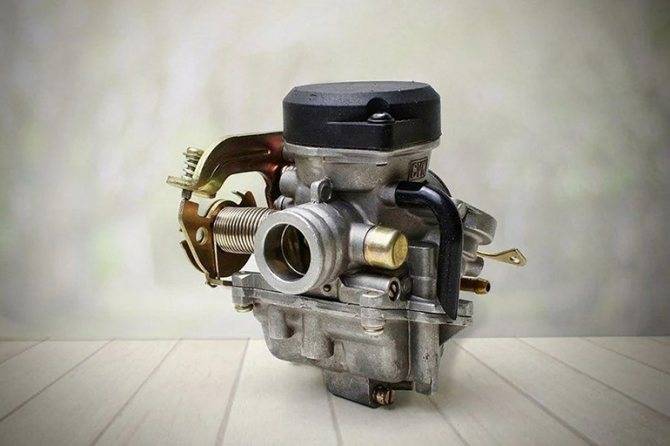

На карбюраторе

На моторах с карбюратором применяется механический трамблер, распределяющий импульсы тока по цилиндрам. Вместо контактной группы может использоваться коммутатор, работающий с датчиком Холла и управляющий работой катушки. Но распределение высоковольтных импульсов осуществляет механический прибор. Искровые разряды появляются после того, как стартер начнет крутить вал двигателя. После последовательных вспышек смеси силовой агрегат заработает.

На моторах с карбюратором используется трамблер для регулировки раннего или позднего зажигания

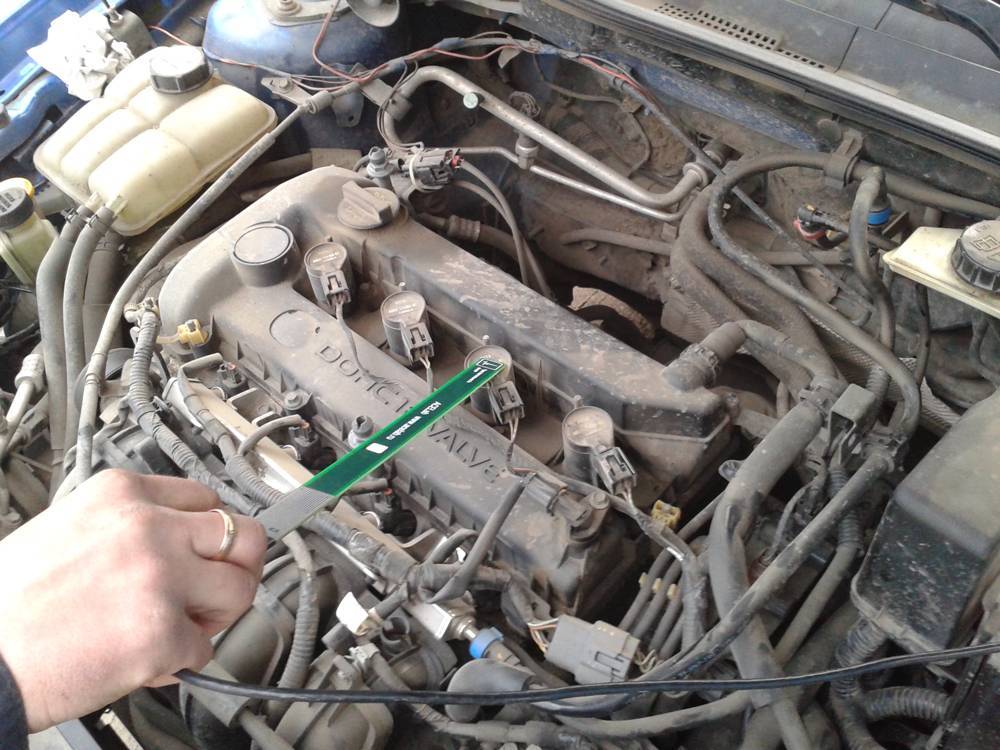

Как выставить зажигание на инжекторе своими руками

Инжектор управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание устанавливается компьютером и регулируется с помощью заливки разных прошивок.

Но так было не всегда, и на более старых машинах, тех же японцах из 90-х, компьютер регулирует только впрыск топлива, а момент зажигания выставляется с помощью трамблёра и выставляется так же, как и на жигулях старых моделей, а в зависимости от оборотов опережение зажигания регулируется с помощью более сложной, чем на карбюраторных жигулях, вакуумной системой. Порой, прорвётся одна трубка, и на рабочих режима может пропадать тяга, придётся искать и исправлять этот дефект.

Но вернёмся к более современным системам зажигания, которые управляются с помощью компьютера, тем более, что именно такие изначально ставили на инжекторный ВАЗ.

Датчики и метки системы зажигания

Для правильной работы системы зажигания компьютеру необходимо считать правильную информацию с датчиков. В последующем эта информация обработается в соответствии с топливными картами, зашитыми в инжектор.

Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленвал в данный момент времени и ориентируясь на него, рассчитывает, в какой момент надо впрыснуть топливо, и в какой момент поджечь это самое топливо, в зависимости от оборотов двигателя, которые также определяются по этому датчику.

1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвала

А вот так выглядит типичный сигнал, получаемый компьютером с датчика коленвала

Обратите внимание на 270°- это как бы нулевая точка, показывающая компьютеру, что произведён оборот двигателя и начинается новый цикл. Достигается это за счёт отсутствия зуба на задающей звёздочке коленвала

Электронное управление зажиганием

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Установка зажигания на ВАЗ («классика»)

На них устанавливается один из двух типов зажигания. Первое — контактное: здесь размыкание осуществляется при проворачивании вала трамблера (механический способ). Второй тип зажигания – электронный, бесконтактный: в нем задействован датчик Холла, определяющий время образования искры.

Как работает система зажигания

При занятии поршнем положения ВМТ, он сжимает горючую смесь с максимальной силой. В это время в катушке формируется высокое напряжение. От крышки трамблера по высоковольтным проводам оно подается к свечам, где образуется искра, зажигающая смесь. Когда обороты коленвала увеличиваются, меняется угол опережения зажигания. Этой процедурой «занимается» вакуумный регулятор (закреплен на распределителе зажигания), подсоединенный посредством трубки к впускному коллектору. В итоге достигается оптимальная мощность на любых режимах работы мотора.

Признаки неисправности

• двигатель невозможно запустить или он работает крайне неустойчиво (глохнет);
• ухудшение динамики движения: вялый разгон;
• повышенный расход горючего;
• хлопки в глушителе;
• вибрация при работе силовой установки.

Как выставить угол опережения зажигания со стробоскопом

Это довольно точный способ, не требующий демонтажа крышки клапанов и трамблера. Процедура занимает буквально несколько минут и состоит из следующих этапов:

• на заглушенном двигателе ослабьте гайку крепления распределителя зажигания (ключ на 13), заметив его первоначальное положение;
• очистите переднюю крышку мотора (под шкивом) от грязи так, чтобы были видны метки (одна длинная, две покороче);
• минусовую клемму стробоскопа подсоедините к «массе» мотора, «плюс» — к катушке зажигания (клемма или гайка сбоку), отдельный зажим зафиксируйте на ВВ проводе 1-го цилиндра.

• пустите двигатель и направьте лампу стробоскопа на шкив;
• риска на нем должна совпадать с центральным приливом на передней крышке БЦ, если используется бензин А80, и с самой длинным крайним, если топливо – АИ92;
• если это не так, плавно поворачивайте трамблер, пока не произойдет совпадения.

Как выставить зажигание на авто по лампочке

Если стробоскопа не оказалось, можно воспользоваться обычной автомобильной лампочкой, к которой нужно припаять пару проводов. Также подойдет и вольтметр. Этапы регулировки:

• из 1-го цилиндра выкрутите свечу зажигания;
• прокрутите коленвал (рукояткой или ключом) до момента начала сжатия: это можно определить, сунув в свечное отверстие отвертку и дождавшись, пока поршень ее коснется и начнет двигаться вниз;
• одновременно смотрите на метки крышки двигателя: одна из них (это зависит от октанового числа бензина) должна совместиться с риской на шкиве;
• снимите крышку РР: ротор должен «смотреть» в сторону 1-го цилиндра;
• слегка открутите гайку крепление трамблера;
• один провод от лампочки зафиксируйте на корпусе, второй – на контакте РР, который находится сбоку;
• включите зажигание, не запуская двигатель: если угол опережения зажигания верный, лампочка гореть не будет;
• если она горит, покрутите трамблер, добиваясь ее погасания;
• закрепите трамблер.

Статья в тему: Плюсы и минусы сигнализации с автозапуском

Как отрегулировать зажигание на слух

Т. е. добиться правильной настройки можно и вовсе без инструментов: понадобится только ключ на 13. Способ действенный, но при условии правильной регулировки клапанов и исправности карбюратора:

• прогрейте силовой агрегат до рабочей температуры;
• ослабьте ключом на 13 крепление трамблера и потихоньку поворачивайте его по часовой стрелке и против нее;
• добейтесь ровных устойчивых оборотов двигателя на холостом ходу (800-850 об/мин.);
• зафиксируйте в найденном положении РР.

Как проверить правильность зажигания в движении

Для этого нужно разогнать автомобиль до скорости 50 км/ч на четвертой передаче и резко нажать на педаль газа. При правильной установке угла зажигания появится детонационный звон, пропадающий через пару секунд. Если он не исчез, зажигание слишком «раннее».

Если же детонации нет вообще, а разгон вялый, это говорит о позднем воспламенении смеси в цилиндрах. В таких случаях остановите авто и поверните РР на 3-5 градусов, затем еще раз разгонитесь. Повторяйте операцию, пока не добьетесь нужного результата.

Как выставить зажигание на ВАЗ 2107 с инжектором?

Система зажигания «семёрки» с прямым впрыском топлива функционирует под управлением ЭБУ, воспринимающим сигналы со следующих датчиков:

• положения коленчатого вала;
• расхода воздуха;
• положения дроссельной заслонки;
• лямбда-зонда.

Мультиметр для проверки модуля зажигания

По показаниям этих датчиков контроллер сам определяет момент искрообразования, поэтому система не настраивается в привычном понимании. В случае проявления каких-либо неполадок водитель может лишь самостоятельно проверить работоспособность модуля зажигания, к которому подключены провода высокого напряжения от цилиндров. Для этого нужно взять мультиметр (омметр) и выполнить такие действия:

1. Отключить от модуля все провода.
2. На мультиметре установить предельную величину измерения 20 кОм.
3. Замерить сопротивление между следующими парами выводов: 1 и 4, 2 и 3.
4. Если результаты замеров выходят за пределы 3,6—4 кОм, то модуль неисправен и подлежит замене.

На семёрке с инжектором стоит модуль зажигания, который можно проверить своими руками

Как определить раннее или позднее зажигание

Когда УОЗ смещается в ту или иную сторону, это становится причиной ощутимого падения мощности мотора. Но данное явление может проявлять себя и другими симптомами:

• проблемами при попытке запустить мотор;
• заметным ростом расхода горючего;
• неустойчивой работой на ХХ;
• ухудшением динамики при нажатии на педаль акселератора;
• возникновением детонационных процессов;
• характерными хлопками, отдающими в систему выхлопа;
• перегревом двигателя.

Если не реагировать на эти признаки нестабильной работы силового агрегата, они могут обернуться появлением более серьёзных проблем. Особенно внимательным нужно быть при появлении детонации, носящей устойчивый характер.

Рассмотрим конкретные признаки раннего зажигания:

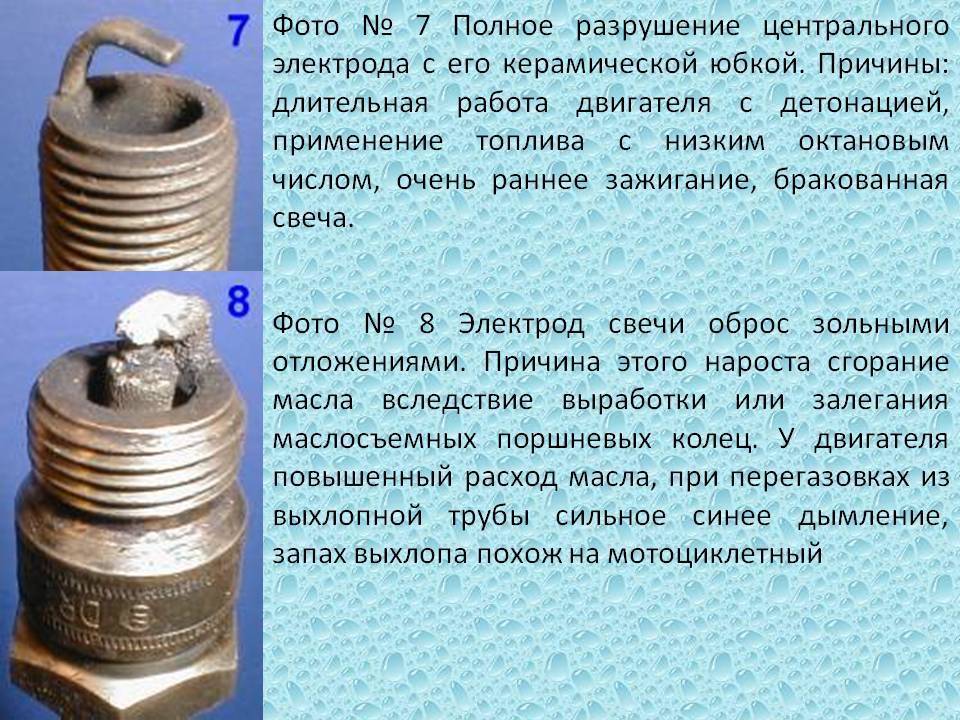

• повышенная детонация мотора, грозящая разрушением шатунов и возникновением дефектов поршней;
• потеря мощности, которая хорошо заметна на низких оборотах;
• появление стуков в двигателе;
• рост расхода горючего.

Рассмотрим симптомы позднего зажигания, которые частично совпадают:

• падение мощности, особенно на повышенных оборотах;
• проблемный пуск силового агрегата;
• перегрев мотора;
• снижение топливной экономичности.

Как видим, проблемы имеются при любом изменении угла зажигания. И всё же многие автомобилисты на свой страх и риск идут на такой шаг. Одни – устанавливая ранее зажигание, чтобы не испытывать проблем с запуском. Другие предпочитают позднее зажигание, позволяющее улучшить динамику автомобиля при разгоне. Оба случая нежелательны, поскольку негативным образом сказываются на двигателе.

Отметим, что установка ГБО предъявляет к автовладельцам повышенные требования в части оптимизации угла зажигания. В настоящее время переход на сжатый газ позволяет уменьшить расходы на горючее практически вдвое, но нужно учитывать, что это топливо характеризуется более высоким по сравнению с бензином октановым числом, да и расходуется несколько быстрее бензина. Всё это приводит к тому, что догорание горючей смеси может происходить на такте выпуска, оказывая сильное термическое воздействие на систему выпуска. Именно поэтому владельцам авто в ГБО следует намного чаще следить за функционированием силового агрегата.

Симптоматика неправильно выставленного угла зажигания характерна и для дизельных моторов, но причины этого явления принципиально иные. Дело в том, что способ поджига горючего у дизельного двигателя иная: здесь воздух подаётся непосредственно в камеру сгорания, то есть отсутствует этап подготовки ТВС. Солярка подается в цилиндр, где и самовоспламеняется, контактируя с сильно сжатым воздухом, разогретым до температуры, достаточной для возгорания солярки.

Регулировка позднего/раннего УО зажигания заключается в точном выставлении УО впрыска солярки точно в момент прохождения поршнем ВМТ, а главным элементом системы зажигания касательно дизельных силовых агрегатов считается топливонасос высокого давления, отвечающий за оптимальный впрыск горючего.

Как определить раннее или позднее зажигание

Чтобы предотвратить сбои в моторчике любимого транспорта, надлежит понять запаздывает или опережает возжигание. Чтобы помочь в диагностировании и поставить правильный диагноз следует пройтись по этим пунктам плана проверок:

• Насколько сложно запустить машину?
• Насколько увеличился расход топлива за последнее время?
• Мотор стал слабее работать. Причина потеря приемистости.
• Угол опережения зажигания на холостом ходу провоцирует непредсказуемую службу.
• При давлении ногой на педаль газа теряется прежняя отзывчивость, кажется, что есть какие-то преграды в нажатии.
• Слышны неприятные звуки под капотом во время езды, что является одним из признаков детонации.
• Когда выставлен неправильный зажигательный угол, то это повлечет за собой появление характерных звуков, от карбюратора и выпускающей системы, если эту проблему не решить, то это повлечет за собой серьезные поломки, помните, что регулярная детонация усугубит проблемы!

Признаки раннего зажигания

Для диагностики следует пройтись по пунктам:

1. Сердце внутреннего сгорания издает неприятный металлический треск, как будто какие-то стальные детали ударяются друг об друга.
2. Обороты выполняют свою функцию некорректно и плавают.
3. При резком задействовании газа, сердце автомобиля не справляется с подачей большого количества горючего.

Позднее зажигание признаки

Теперь рассмотрим обратный пример, когда химическое вещество зажигается гораздо позже, поршня, который уже находится внизу. И горючее догорает, когда деталь возвращается вверх. Признаки данной проблемы:

• Сердце внутреннего сгорания не разгоняет скорость. Воздействие на педаль идет туго или вообще не реагирует на воздействие.
• Топливо расходуется быстрее, чем было при нормальной работе и начале эксплуатационного срока.
• На стенках цилиндрического бака можно заметить нагар, который затрудняет нормальную эксплуатацию авто, есть вероятность, что это приведет к детонации.
• ДВС перегревается из-за нестабильного сгорания топливовоздушного вещества.

Раннее зажигание на дизеле

Симптомы характерные для автомобилей, работающих на нефтепродукте похожи на раннее зажигание на дизеле. Но причины неисправности следует искать совсем в других местах. Главное отличие дизельного мотора от бензинового это то как поджигается горючее. В первом это связано с воспламенением солярки, которая вступает в реакцию с излишне перегретым O2. Во втором — отличие состоит в установке правильного угла опережения для подачи топливной смеси, при правильной службе оно подается в период сжимания. Если установить угол не с тем градусным значением, то впрыск будет подаваться не в нужное время, что ведет к некорректному сгоранию энерго образующего вещества и нарушению функции движка. Ранее зажигание на дизеле зависит от того насколько форсунки и топливный насос своевременно осуществляют подачу горючего в топливную емкость.

Признаки позднего зажигания на дизеле

Хотя дизельные модели отличатся от бензиновых, но симптом болезни у них схожи. Отличием является, то что при позднем зажжении на дизельных двигателях затрудняется старт даже при предусмотрительно нагретом моторе. Неприятным симптомом будет периодическое появление смольного дыма из выхлопной системы. Так как впрыск горючего начинается при старте, то керосин не успевает сгореть и находит выход через выхлопную трубу в виде черных смол. Если машина заводится слишком поздно, то она не заведется совсем!

Как выставить зажигание на дизеле видео
