Замена подушек двигателя на 16-ти клапанной ВАЗ-2112 своими руками: снимаем с опоры

Признаки и причины неисправности подушек двигателя ВАЗ 2110

  1. Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
  2. Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
  3. В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .

Замена правой опоры двигателя ВАЗ 2110, 2111, 2112

Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

  1. Отворачиваем гайку крепления подушки (Ключ на 15).
  2. Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).
  3. Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
  4. Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.

Замена левой опоры двигателя ВАЗ 2110, 2111, 2112

Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:

  1. Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.
  2. Снимаем верхний ограничитель подушки.
  3. Отворачиваем два болта крепления подушки к кузову (ключом на 13).
  4. Снимаем подушку.

Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.

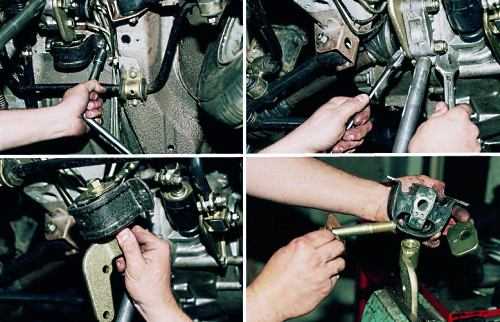

Замена задней опоры двигателя ВАЗ 2110, 2111

Устанавливаем домкрат под КПП:

  1. Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
  2. Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
  3. Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
  4. Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.

Замена передней нижней опоры двигателя ВАЗ 2112

  1. Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
  2. Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
  3. Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Замена передней верхней опоры двигателя ВАЗ 2112

  1. Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
  2. Вынимаем гайку и болт.
  3. Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
  4. Снимаем штангу.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.

Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .

Установка дополнительной подушки КПП

На Приоре уже есть отверстия, необходимые для установки этой подушки, поэтому кроме самой запчасти с артикулом 2110-1001280 понадобится только крепеж:

  • 2 болта М12×75.
  • 2 самоконтрящиеся гайки М12.
  • 4 шайбы под болты М12.
  • 2 болта М10×30 с шагом резьбы 1,25 (для некоторых автомобилей подходит шаг резьбы 1,5).
  • 2 гравера под болты M10.8 широких шайб для М10 (можно заменить на меньшее количество, при использовании толстых шайб, например, от ГБЦ).

Сама технология замены

  • Болтами М12 с самоконтрящимися гайками деталь крепится к кронштейну коробки переключения передач.
  • Шайбы подкладываются под головку болта и под гайку.
  • Болты М10 вкручиваются в кузов. Между ним и корпусом штанги, нужно проложить шайбы, чтобы резиновая штанга не касалась кузова.

Для замены этой штанги, что тоже потребуется со временем, достаточно выкрутить крепеж и поставить вместо старой новую.

Исправное состояние подушек мотора Приоры – залог комфорта передвижения. При этом при наличии подходящего инструмента замена комплектующих не составит труда.

Производители и цены аналогов

Подушки силового агрегата для Lada Priora выпускаются многими производителями. Наиболее распространенные бренды это:

  • БРТ – детали от знаменитого Балаковского завода резинотехнических изделий;
  • Lada Detal – оригинальные запчасти Лада от поставщиков конвейера, в частности, дочки АвтоВАЗа «ВИС»;
  • Riginal – довольно молодой бренд ПКФ «Ниагара».

Технологии будущего – под этим брендом выпускаются штанги нового образца.

Стоимость запчастей этих производителей примерно одинакова, разница в цене зависит главным образом от конкретного магазина. Некоторые фирмы поставляют комплекты для замены сразу всех элементов подвески силового агрегата. Такая покупка, как правило, выгоднее, чем покупка запчастей по отдельности.

Замена подушек двигателя ВАЗ 2110

Замена подушек двигателя ВАЗ 2110 — процедура очень важная и ответственная. Проводиться она должна при необходимости как можно раньше, пока неполадка, казалось бы, небольших деталек не привела к вибрации в пути и, как следствие, скорому износу главных элементов трансмиссии, а также глобальным поломкам двигателя.

Когда следует производить замену?

Замену подушек двигателя, как уже отмечалось ранее, необходимо проводить при первом обнаружении их неисправности. Распознать эту неисправность несложно, конечно, если только регулярно проводить осмотр данного узла автомобиля — тогда все малейшие трещинки, расслоения, «одубение» и полное разрушение резинки подушки не останутся незамеченными и не успеют навредить движку.

Как проверить, в каком состоянии подушки находятся сейчас?

  1. Поднимите автомобиль на домкрате. Освободите последний, зафиксировав положение авто специальными ремонтными подпорками.
  2. Поставьте домкрат под поддон картера, разделив их небольшим деревянным бруском — он поможет равномерно распределить давление при поднятии, чем защитит поддон от деформации.
  3. Аккуратно приподнимите мотор — так, чтобы его масса перенеслась с опор на домкрат.
  4. Осмотрите резиновые подушки на предмет визуальных дефектов, самым опасным среди которых, к слову, является трещина в центральной части детали.
  5. Если визуально все в порядке, оцените люфт между мотором и пластинами подушек. Его быть не должно, в противном случае опустите движок на место и затяните крепление опор.

Теперь вернемся к ситуации, когда визуальные дефекты на подушках все же присутствуют, следовательно, названные детали требуют замены.

Как осуществляется замена подушек двигателя ВАЗ 2110: пошаговая инструкция.

Замена правой опоры двигателя.

1. Подготовьте необходимые инструменты и материалы: набор гаечных ключей, маркер, домкрат, лом, ремонтные подпорки, целлофановые пакеты и фиксирующий герметик.

2. При выключенном зажигании отсоедините от АКБ минусовую клемму.

3. Поставьте машину на ремонтные подпорки и приподнимите двигатель — по технологии, описанной выше

Делайте это максимально осторожно, чтоб не повредить кожух вентилятора и радиатор

4. Отсоедините опору от рамы. Для этого вытащите сквозной болт, предварительно ослабив соответствующую гайку.

5

Принимая во внимание, что делаете подобную работу вы впервые, все снятые детали, болты и т.п., сразу раскладывайте по пакетам, пронумерованным маркером. Это в последующем облегчит вам сборку

6

Предельно осторожно снимите старую подушку двигателя и установите новую, предварительно смазав резьбу болтов подготовленным герметиком

7. Соберите все в обратном порядке.

Альтернативные опоры

Учитывая давнюю проблему Самары и десяток, производитель выпустил сразу целую серию альтернативных подушек:

  • ОАО-БРТ;
  • СС-20;
  • «Ассоми».

Рассмотрим теперь их особенности:

  • Опора ОАО-БРТ и особенность её строения заключена в шарнирном изделие, которое заменило на этом месте подшипник. На первый взгляд выглядит панацеей, так как общий принцип работы вроде как понятен: создатели данной технической новинки использовали элемент, который обладает повышенной жёсткостью в радиальном направлении. На первый взгляд звуки должны исчезнуть и автомобиль стать бесшумным на не ровных дорогах, однако, полностью согласиться с этим фактом не позволяют противоречивые отзывы непосредственно самих автомобилистов.
  • Альтернативой ОАО-БРТ является СС-20, где на место штатного подшипника была установлена стальная втулка, которая полностью приварена в резиновый демпфер. Производитель данной новинки утверждает, что СС-20 полностью исключить появление лифтов и посторонних звуков. Причем производитель прямо обещает, что СС-20 сможет гарантировать классическое поведение кулисы(см.Замена кулисы на ваз 2110 своими силами): независимо от рельефа дорожного полотна, рычаг будет стабильным и без посторонних звуков.
  • Разработчики «Ассоми» смело утверждают, что использование специальной рецептурной резиновой смеси, полностью сгладит все удары и звуковые шумы, тем самым значительно повысив общий уровень комфортности автомобиля.

Итак, необходимо выбрать кому верить, ведь на выбор предоставляется огромное количество производителей, которые все в один голо гарантируют высокое качество своей продукции. И главное гарантируют, что именно им удалось создать универсальный высокотехнологичный продукт, который обладает наибольшей эффективностью с практической точки зрения.

Примечание. Только вот не совсем понятно, почему некоторые производители подушки кулисы используют резиновые ушки, которые быстро ломаются?

Практическая особенность альтернативного выбора

К сожалению, «Ассоми» и СС-20 довольно таки трудно найти в местных магазинах, в будущем безупречно они поступят в широкую продажу, однако, когда точно это случится ответить невозможно. Всё зависит от владельцев магазинов. На выбор автомобилисту в основном предлагаются импортные изделия, а также от национального производителя, но только стандартные. Следует объективно понимать, что качество импортной продукции существенно разнится в сравнении с национальными стандартными заводскими моделями, впрочем как и цена. Поэтому, если терпит время, лучшего всего заказать самостоятельно национальную альтернативу через интернет, которая по цене значительно ниже зарубежного аналога, а качество практически идентичное.

Когда необходимо менять подушку

Факторы, которые свидетельствуют об необходимости замены подушек кулисы:

  • посторонний звук во время передвижения, иррадиация которого может перекинуться даже на кузов ваз;
  • заметны следы затвердевания или растрескивания резиновой подушки, а также если она отделена от своей металлической основы;
  • имеется ярко выраженная нарастающая вибрация, которая ранее не наблюдалась;
  • в случае неудовлетворительной длины люфты и т.п.

Замена левой подушки двигателя ваз 2110

Устанавливаем автомобиль на ровную и твёрдую площадку. Отключаем минусовую клемму от АКБ. Снимаем защиту картера. Под мотор подставляем домкрат, и через кусок доски (в качестве прокладки) приподнимаем двигатель. Силовая установка вывешивается таким образом и опоры не испытывать нагрузки.

Далее, выполняем последовательные шаги:

  1. выкручиваем гайку центральной шпильки (ключ 15 мм);
  2. отворачиваем два фиксирующих болта защитной накладки (ключ 13мм);
  3. под кронштейном откручиваем 3 болта, которые соединяют его с лонжероном (ключ 17 мм);
  4. затем, достаём изношенную подушку;
  5. меняем демпферную деталь на новую и собираем конструкцию в обратном порядке.

На заметку! Обеспечить качественную и продолжительную работу, смогут запчасти импортных производителей подвески, таких как: Lemferder, SWAG, RUVILLE, SKF. Если их нет в магазине, они могут быть доставлены под заказ.

Что из себя представляют подушки двигателя ВАЗ 2110, основные причины неисправности

Опоры двигателя

Специальные опоры силового агрегата принято называть подушками. На автомобилях ВАЗ 2110 они представляют из себя металло-резиновую конструкцию и исключают нежелательную степень свободы ДВС. При особо агрессивной манере езды: резкому торможению и старту, штурму ухабов и ям на большой скорости и т.п. изделие быстро приходит в негодность. Чтобы совсем не сорвать двигатель, своевременная замена просто жизненно необходима.

Термин разорванная подушка означает, что резина опоры двигателя ВАЗ 2110 треснула либо вовсе отошла от металлической основы. Изделие больше не амортизирует инерцию двигателя и основное воздействие теперь передается на прочие элементы кузова. Это особенно дает о себе знать в момент старта, торможения и езде по дорожным неровностям.

Прежде чем решиться на замену амортизаторов силового агрегата ВАЗ, необходимо тщательно исследовать их на предмет физического износа. Вполне может быть, что причина кроется в иной плоскости. Если автомобиль черпнул хорошую порцию дорожной пыли и грязи, она может забить собою моторный отсек, деформируя защиту картера и становясь причиной посторонних шумов и гула. Чистим грязь и все возвращается в норму.

Ремонт своими руками и подготовительные работы

Замена подушки кпп ваз 2110

Стук начинается, когда переключается скорость с 1 на 2 или с 3 на 4. Так же стук раздается, когда происходит движение по проселочным дорогам на одной скорости. Сразу возникает одна мысль, гудит КПП. Что делать? Обращаться в автосервис или поискать причину самому. Надо автолюбителю, не специалисту, знать простую истину. На станциях техобслуживания за мелкий ремонт берутся с неохотой или вообще отказывают из-за загруженности. Могут, конечно, предложить выполнить ремонт КПП. Так как такой ремонт принесет финансовую прибыль. А результат тот же. Стук под днищем останется. Поэтому не надо отчаиваться. Надо посетить автомагазин, купить необходимые запчасти:

  • 2 подушки в сборе, (выбирать производства Волжского резинотехнического завода или Балаково);
  • 2 болта М12х75; 4 шайбы диам. 12 мм;
  • 2 гайки — 12 мм с нейлоновой вставкой;
  • 2 болта М10х25; 6 шайб широких — 10 мм;
  • 2 граверные шайбы — 10 мм;
  • 1 втулку кожуха ГРМ ВАЗ-2108.

Как заменить подушки двигателя на ВАЗ 2110-ВАЗ 2112?

an>Примечание! В данной статье мы поговорим исключительно об 8 клапанных автомобилях, если вы ищите информацию про 16 клапанные движки, тогда переходите на другую статью, под названием: «Замена подушек на двигателе автомобиля Лада Приора», по сути в этих двух двигателях подушки особо и не отличаются, просто в 16 клапанных машинах добавлены дополнительные подушки и убрана одна, задняя подушка двигателя, несмотря на это, левая и правая подушка двигателя присутствует как в 16 клапанном автомобиле, так и в 8 клапанном, но информация по замене этих двух подушек размещена только лишь именно в этой статье, поэтому если вы с них начнёте, тогда не переходите по ссылки а продолжайте просто далее читать данную статью по замене!

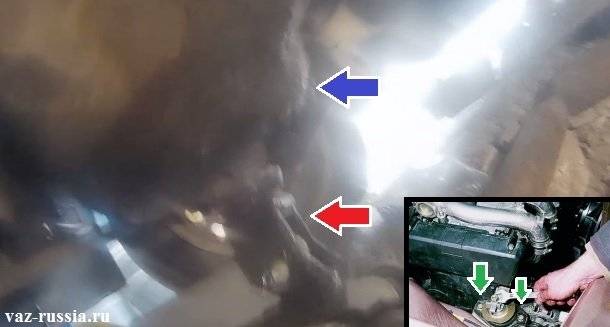

Замена левой подушки двигателя:

В начале под машину подлезьте и под саму коробку передач подставьте опору которая на домкрате лежать будет (Это дощечка может быть и не в коем случае чисто домкратом не поднимайте коробку, она может повредиться или если у вас всё же домкрат имеет плоскую поверхность и вы уверены что он не повредит корпус коробки, то можете попробовать поднять коробку передач, без какой либо опоры), затем по не многу поднимайте домкрат (Лучше всего использовать гидравлический, он на вряд ли сорвётся, ну только закрепить его отлично нужно) и за коробку передач, чуть приподнимется сам двигатель, когда это будет сделано, открутите гайку крепящую двигатель к подушки (Указана красной стрелкой) и аккуратно опустите домкрат, чтобы шток вышел из подушки, как только операция будет произведена, выкручивайте два болта которые крепят подушку (Указаны синими стрелками) и полностью снимайте её с автомобиля, устанавливайте новую и металлическую опору на неё которую вы тоже сняли со старой подушке, после чего повторно поднимайте двигатель за коробку и заверните гайку которая шток двигателя к подушке крепит, но только перед этим, обязательно болты крепления подушки к кузову прикрутите.

Замена правой подушки двигателя:

Замена производится как и с левой подушкой, а именно ставится домкрат (Указан красной стрелкой), но только уже не под коробку передач, а под картер двигателя (Указан синей стрелкой) и после чего он поднимает движок и отворачивается гайка которая силовой агрегат к подушке крепит (см. маленькое фото, там как раз и показывается отворачивание этой гайки), затем выкручиваются два болта крепления самой подушки (Зелёными стрелками указаны) и она уже может сниматься с автомобиля.

Примечание! Данная подушка на кронштейне размещена, если вдруг он будет погнут или если вы его просто захотите поменять, тогда открутите три болта крепления этого кронштейна к лонжерону кузова и после этого его снимите, кстати, перед тем как начать производить данную операцию, снимите ремень генератора, как это сделать читайте в статье: «Замена ремня генератора на автомобиле», пункт 1 вам нужен!

Замена задней подушки двигателя:

К этой подушке удобней всех подлезть и как правило при наличие хорошего инструмента, она быстро снимается, а снимается она вот как, сперва домкрат под коробку передач подставляется и он её чуть-чуть приподнимает, затем выкручиваются две гайки (Их на фото ниже не видно, сама подушка синей стрелкой указана и вороток красной указан, при помощи которого и происходит выкручивание одной из гаек) которые подушку к кузову крепят и ещё две гайки болтов, крепящих подушку через кронштейн к коробке (Данные гайки указаны зелёными стрелками на маленьком фото) и можете снимать старую подушку, совместно с кронштейном с силового агрегата.

Примечание! Подушки в магазине могут продаваться как в сборе с кронштейном, так и без него, если вы вдруг именно такую подушку и купили, то обязательно со старой снимите кронштейн для неё, между собой они скрепляются при помощи всего лишь одного болта (Указан красной стрелкой), отвернув который, кронштейн можно будет разделить с подушкой (Рекомендуем кронштейн в тиски зажимать, так будет гораздо удобней болт откручивать)!

Дополнительный видео-ролик: Приблизительно понять весь процесс по замене подушек двигателя на автомобилях десятого семейства, вы можете прочитав статью и просмотрев чуть ниже видео-ролик, с наглядной инструкцией.

Подушка – это элемент опоры двигателя, которая служит для крепления мотора к кузову автомобиля. Опора представляет собой резинометаллическую конструкцию, состоящую из стального корпуса и толстой каучуковой подушки.

Основная роль подушки заключается в гашении вибрации, идущей от мотора.

На автомобилях ВАЗ 2110 восьмиклапанные двигатели крепятся к кузову 3 опорами (двумя боковыми и задней), а шестнадцатиклапанные – 4-мя (двумя боковыми, нижней передней и верхней передней).

Появление звука, люфта и скрипа

Если говорить в целом, то появление звука в кулисе свидетельствует либо об износе, либо об изначальном низком качестве подушки и оба варианта по существу равносильны, так как выход лишь один — замена подушки кулисы ваз 2110. Многие автомобили ВАЗ в силу особенностей строения конструкции имеют зачастую опору, мягко говоря не высокого качества. Этот факт становится очевидным, когда автомобиль едет не по ровной поверхности. Звук насколько ощутим, что становится заметным даже водителю, который находится в относительной звуковой изоляции.

Примечание: Если в автомобиле слышен звук, которого раньше не было, при первой же возможности необходимо заехать в службу технического обслуживания или в собственный гараж для установления причины дефекта. Так как если сразу не выявить дефект, то экономические расходы будут в разы выше. Поскольку лучший способ борьбы — это в первую очередь профилактика.

Коварность стуков заключается в их иррадиации на кузов, а не редко они даже доносятся непосредственно до самого салона. В данном же случае ручка КПП настолько сильно дребезжит, что приятного в этом мало. Распространение звука и пути разрешения проблемы, это отдельная техническая глава. Данная статья же посвящена подушке кулисы, которая создаёт множество ненужных технических проблем, в том числе ухудшение включения передач.

Источник

Замена

Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.

Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.

Демонтажные работы

Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.

8 клапанные моторы

  1. Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
  2. Снимите защиту двигателя.
  3. Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
  4. Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
  5. Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
  6. Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
  7. Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
  8. Кронштейн снимается, извлекается подушка и меняется на новую.
  9. Далее сборку выполняйте в обратной последовательности.
  10. Пододвиньте домкрат под коробку передач, после чего поднимите ее.
  11. С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
  12. Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
  13. Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
  14. Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.
  15. Снимите заднюю опору.
  16. Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
  17. Задняя опора возвращается в изначальное состояние путем обратной сборки.

16 клапанный мотор

Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.

На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.

Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:

  • Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
  • Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
  • Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
  • Выполните обратную сборку;
  • В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
  • Достаньте болт вместе с гайкой;
  • Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
  • Опору теперь можно снять, заменить подушку или весь узел;
  • Сборка выполняется в обратной последовательности.

Сборка узла

Дополнительная опора

Дополнительная опора

Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.

Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.

Важным полезным свойством доработки путем установки дополнительной опоры является предотвращение срыва нижнего патрубка с радиатора, чем десятки серьезно страдают.

Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.

Меры профилактики

Чтобы предупредить поломку, лучше всего проводить периодическую профилактику. Так вы затратите намного меньше сил и времени на ремонт.

К профилактическим мерам можно отнести:

  • Периодическая проверка затяжки болтов;
  • Удаление сухой ветошью загрязнений и следов масла с резиновых элементов опор двигателя;
  • Регулярное повторение этих мероприятий раз в 4 месяца.

На практике даже у относительного новичка в области самостоятельного ремонта на замену подушек двигателя уходит не более 5 часов. Но это позволяет развить собственные навыки, а также сэкономить приличную сумму денег на услугах станций технического обслуживания.

Устройство и назначение опор двигателя «десятки»

За многие годы накопился огромный практический опыт по теме, как поменять подушки двигателя ВАЗ 2110 и видео процессов ремонта тоже можно найти в количестве

Однако мало кто уделяет внимание особенностям детали. И, нужно сказать, напрасно, потому что такие знания помогут точно определить источник вибраций и приобрести нужную запчасть для ремонта. Основное назначение опоры ДВС – снижение уровня вибрации, передающейся от силового агрегата кузову автомобиля

Резинометаллическая конструкция представляет собой стальное основание с толстой резиновой подушкой. Устройство неплохо себя зарекомендовало, поскольку довольно надежно и по деньгам стоит сущие пустяки

Основное назначение опоры ДВС – снижение уровня вибрации, передающейся от силового агрегата кузову автомобиля. Резинометаллическая конструкция представляет собой стальное основание с толстой резиновой подушкой. Устройство неплохо себя зарекомендовало, поскольку довольно надежно и по деньгам стоит сущие пустяки.

Восьмиклапанные моторы Lada 2110 крепятся к кузову в трех точках: справа, слева и сзади. Боковые опоры через сквозные отверстия соединяют кузов с моторным блоком. Задняя опора крепится двумя болтами к коробке передач, и двумя гайками к кузову. Значение этой демпферной детали весьма существенно – она предотвращает продольные колебания ДВС при торможении и разгоне.

Когда следует менять опоры силового агрегата на ВАЗ 2110: признаки и причины

Перед тем, как поменять подушки двигателя автомобиля ВАЗ 2110 и посмотреть видео этого процесса, нужно изучить признаки, которые указывают на поломку резинометаллических опор. Основные симптомы, характеризующие неполадки с демпферными узлами:

  1. Вибрации, передающиеся на рулевое колесо и блок педалей при холостом ходу.
  2. Посторонний шум в салоне при передвижении по неровной поверхности.
  3. Характерный стук в подкапотном пространстве при разгоне и торможении.

Делая выводы после своих наблюдений, нельзя путать вибрации на руле при торможении, которые связаны с дефектами тормозных дисков или колодок. Для большей убедительности нужно открыть капот, и осмотреть опоры силового агрегата. Если положить ладонь на работающий ДВС, то можно почувствовать изменения в его работе.

Многолетний опыт эксплуатации Lada 2110 позволяет утверждать, что причинами выхода из строя демпферных подушек являются следующие факторы:

  • Деформационные явления на резиновой опоре вследствие механических и температурных воздействий, а также по причине выработанного ресурса.
  • Растрескивание и расслаивание резины от воздействия химически активных компонентов.
  • Утрата эластичности, вызванная температурными перепадами.

Преждевременный выход из строя демпферной опоры может быть вызван чрезмерным увлечением владельца такими экстремальными приемами, как резким стартом и экстренным торможением. Детали подвески и так испытывают серьезные нагрузки во время движения, а спортивный стиль вождения еще более увеличивает риск их поломки.

Замена подушки двигателя ВАЗ 2110 своими руками

Итак, определившись с тем, что замена подушек двигателя неизбежна (причем как одной, так и нескольких, например, замена задней подушки двигателя), необходимо подготовить автомобиль и инструменты для проведения ремонтных работ (загнать машину на яму или на подъемник, иметь под рукой набор ключей, домкраты и т.д.).

В случае с 8-и клапанных двигателем:

  • Сначала ключом на 13 откручивается болт натяжителя ремня генератора, ремень снимается;
  • Под двигатель ставится домкрат, на верхнюю часть домкрата кладется деревянный брус или толстая доска;
  • Далее двигатель домкратом приподнимается так, чтобы разгрузить опору;
  • После ключом на 15 откручивается центральная гайка крепления правой подушки;
  • Затем ключом на 13 откручивают болты, крепящие подушку к кронштейну
  • Далее снизу в области правой арки ключом на 17 нужно открутить 3 болта (кронштейн прикреплен к лонжерону);
  • Теперь кронштейн можно снять и заменить подушку двигателя, закрутив после установки обратно все болты.
  • По окончании домкрат внизу передвигается под коробку, поле чего приподнимается КПП;
  • Теперь ключом на 15 откручивается центральная гайка крепления подушки слева;
  • После можно откручивать 2 болта крепления опоры ключом на 13, сама опора снимается;
  • Дальше выполняется установка новой опоры и осуществляется обратная сборка;
  • Завершив этап, нужно спуститься под авто, далее откручиваются пару гаек на 17 (крепят подушку к кузову);
  • После этого выкручивают еще две гайки, крепящие элемент к коробке передач и снимается задняя опора;
  • Остается только ключом на 19 выкрутить гайку, которая крепит подушку к кронштейну, после чего снять старую подушку и поставить новый элемент;
  • Завершает процесс обратная сборка, на этом замена подушек двигателя ВАЗ 2110 может считаться выполненной;

Нужно ли менять

Каких-либо рекомендаций по замене подушек в зависимости от их ресурса нет, но определив их неисправность, тянуть с заменой не стоит. Вибрационные процессы способны не только ухудшить комфорт водителя и пассажиров, но и привести к деструктивным процессам в самом двигателе или КПП.

Решив отремонтировать элементы крепления двигателя, нужно определиться с тем, будете ли вы менять сами подушки, или опоры в сборе. В принципе, если сама металлическая опора не повреждена, ее можно оставить, заменив лишь подушку.

Цена комплекта подушек для ВАЗ 2110 стоит в пределах 1300 рублей. Стоимость набора опор в сборе составляет около 2500 рублей.

За работу по замене опор или подушек двигателя на станции техобслуживания с вас возьмут не менее 300 рублей за каждую.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
