Замена регулятора давления топлива на ВАЗ-2112: признаки неисправности и видео диагностики

Регулятор давления топлива ваз 2112 16 клапанов

Регулятор давления топлива (РДТ) служит для поддержания в топливной системе двигателя постоянное давление, обеспечивая бесперебойную работу ДВС и его максимальную производительность во всех режимах. Чаще всего, регулятор давления топлива располагается на топливной рампе, либо на самом бензонасосе в баке.

Ремонтируем автомобиль ВАЗ-2112 2003 года выпуска, с двигателем 1,5 литра мощность 94 л.с. Владелец жаловался на затрудненный старт после длительных стоянок и болтанку на холостых оборотах.

Диагностика неисправности

Сначала следует замерить давление в топливной системе. Регулятор на данном двигателе расположен на топливной рампе. Слева по ходу автомобиля. Справа на рампе расположен штуцер для подключения манометра.

Чтобы подсоединить манометр выкручиваем пластмассовый колпачок и ниппель.

Ниппель можно выкрутить металлическим колпачком от обычной камеры. Размер внешней резьбы для подключения манометра 10 мм. На нее можно изловчиться одеть топливный шланг ВАЗ. Предварительно в нем нужно сделать внутреннюю фаску, иначе его будет сложно одеть на штуцер.

Для сброса давления в системе извлекаем предохранитель бензонасоса и заводим автомобиль. Когда двигатель начнет потряхивать, выключаем зажигание.

Замер давления топлива

Теперь подсоединяем манометр и затягиваем его хомутами. Включаем зажигание и заводим автомобиль. Нормальное давление в топливной системе 2,8-3 атм. Регулятор давления топлива настроен так, чтобы сбрасывать излишки топлива обратно в бак при достижении давления выше 0,3 МПа (3 атмосферы). Данные указаны на самом регуляторе давления.

Мой манометр имеет сбитую точку начала отсчета на 3 деления (0,03 Мпа), поэтому с учетом данной поправки получились следующие цифры.

0,23 МПа на холостых оборотах (на манометре 0,26 МПа). Этого недостаточно для нормального распыления топлива и создания воздушно-топливной смеси, поэтому двигатель немного «колбасило».

Проверка регулятора давления топлива

Для дальнейшей проверки регулятора снимаем вакуумный шланг с РДТ. Он соединен с впускным коллектором и управляет работой клапана. Если при этом давление нормализуется (как в моем случае). Стало 0,3 МПа. Это означает, что бензонасос исправен и причина пониженного давления топлива в рампе находится в регуляторе (он же обратный клапан).

Снятие регулятора давления топлива

Регулятор давления топлива крепится к рампе двумя болтами с головкой под внутренний шестигранник. Сверху их не видно, но ключ можно подобрать на ощупь. Лучше использовать ключ torx, так как головки зачастую забиты грязью. В таком случае torx насадку легче вставить.

Трубка обратки прикручена к РДТ штуцером с гранью на 24 мм. Если на месте ее открутить не получается, можно снять регулятор вместе с топливной трубкой, а потом раскрутить в тисках.

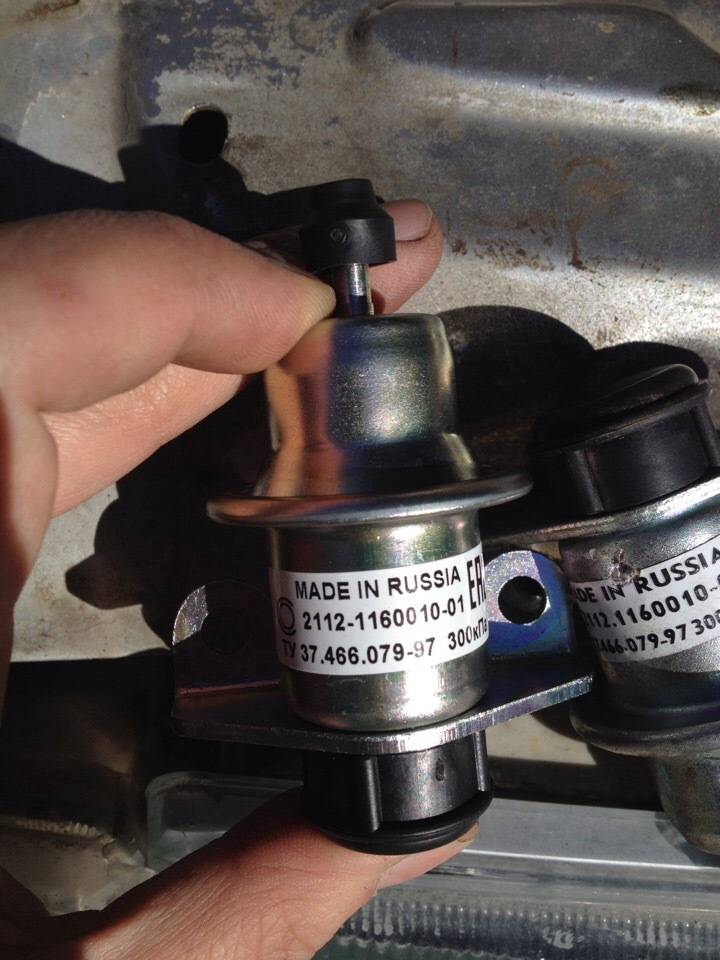

На фото новый регулятор давления топлива код 2112-1160010-01 и снятая трубка.

Теперь ставим на свое место новый регулятор давления топлива и прикручиваем топливную трубку.

Перед первым запуском нужно накачать давление в топливной рампе и наполнить ее бензином, иначе двигатель может долго не запускаться.

Для этого включаем три раза зажигание, и каждый раз ждем, когда насос перестанет гудеть. Само собой не забываем перед этим вернуть на место предохранитель бензонасоса. Потом заводим двигатель.

Снова подключать манометр поленился, поэтому замеров давления после замены регулятора нет. Но двигатель стал работать гораздо ровнее и спокойнее. А также легче заводиться и веселее набирать обороты. При этом снятие вакуумного шланга на его работу влиять перестало. Следовательно неисправность была выявлена верно. Ремонт себя оправдал.

Замена

Процесс замены Следуя пошагово согласно инструкции, вы сможете без особых проблем самостоятельно извлечь и установить новый регулятор давления горючего.

1. Выполнять работу по демонтажу устройства можно только при условии, что двигатель холодный. Если вы только что заехали в гараж, дайте машине некоторое время, дабы остыть.
2. При рабочем двигателе внутри системы сохраняется высокое давление, потому перед работой его обязательно понижают.
3. Отключите минусовую клемму от аккумуляторной батареи, дабы избежать ударов током и порчи проводки.
4. Демонтируйте вакуумный шланг.
5. Открутите гайки на сливной трубке, постепенно снижайте уровень давления топлива таким образом. Обязательно при этом придерживайте одной рукой штуцер шланга.
6. Трубка и шайба соединяются между собой обычным резиновым кольцом.
7. Откручивается винт, который удерживает прижимную планку.
8. Теперь эту самую планку можно убрать в сторонку на некоторое время.
9. Немного открутите фиксирующую гайку, которая удерживает сливную трубку и сам регулятор.
10. Демонтируйте крепежные винты регулятора, удерживающего его на рампе.
11. Аккуратно снимите гайку, что позволит в итоге снять искомый нами объект.
12. Выполните установку нового устройства, следуя обратной последовательности демонтажа.

Обязательно проверьте давление горючего в форсунках при выключенном двигателе, включенном зажигании и электрическом бензонасосе. При нормальной работе устройства, давление должно составлять около 300 кПа. Если проверенный вами уровень оказался ниже нормы, это может привести к нарушению функциональности всей системы питания двигателя. Потому будьте аккуратны, делайте работу пошагово, не забывайте о значимости каждого этапа ремонта.

Самостоятельно заменить устройство, регулирующее давление топлива, не составит особого труда. Учтите только, что для оптимальной работы двигателя после замены, вам потребуется не только соблюдать последовательность работы и делать все максимально грамотно, но и использовать в качестве замены новое, качественное устройство. Регулятор стоит не дорого, потому подобный ремонт не повлечет серьезные расходы на ваш ВАЗ 2114.

Очистка сетки бензонасоса

Достаем бензонасос из бака, вынимаем сетку и промываем. Прежде чем устанавливать бензонасос неплохо бы выполнить проверку его на герметичность и надежность соединения его трубки (стрелка на фотоснимке 5) к топливной магистрали.

Вы, безусловно, спросите, как быть, если подающая магистраль чистая, насос жужжит, а давление все же ниже нормы. В этом случае нужно менять сам насос — он выработал свой ресурс! А может случиться, так что насос вроде нормально функционирует, а давления в рампе нет! Подобное может случиться зимой, если на дне топливного бака много воды. При замерзании на сетке она прерывает поступление на него топлива. Как быть? Разводить под бензобаком костер, греть его паяльной лампой либо каким-то другим источником огня — этого нельзя делать ни при каких обстоятельствах. Предпочтительнее снять бензонасос и очистить ото льда. Второй вариант — для неторопливых: закатить авто в теплое помещение и подождать… Тогда неплохо было бы слить с топливного бака воду. Дело хлопотное, однако, благодарное.

Источник

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Признаки неисправности бензонасоса автомобиля

Чем проводят измерение

Нужен всего лишь манометр, который предназначен для замера шин. Только его надо немножечко доработать, поменяв шкалу. Лучше измерять давление в инжекторной системе со шкалой прибора, показывающей варьирование в пределах 6-7 атм.

Есть и другие, более совершенные приборы для измерения. Специальный инструментальный комплект с манометром, адаптером и сливным шлангом продаётся в магазине автозапчастей. Стоит около 1,5 тысячи рублей.

Давление можно измерить и в любом автосервисе. За услугу возьмут всего ничего – 500-600 рублей.

Профессиональный манометр для измерения топлива

Но как ни крути, опытный автомобилист должен иметь среди инструментов собственный манометр. Если он покупной, то с ним водитель получает всевозможные адаптеры, позволяющие осуществить замеры давления на самых разных марках авто. Кроме того, покупные манометры оснащены лучшей шкалой, позволяющей точнее измерять давление. А профессиональный манометр – это вообще находка, так как даёт возможность помимо всего прочего сбрасывать остаточное давление в системе, что увеличивает точность показаний.

Если вы решили, все же, использовать самодельный манометр, то помните!

Лучше использовать обычный воздушный манометр от ВАЗ, так как им получится измерять и давление масла (нужно только открутить штуцер).
Вместо переходника можно использовать обычный штуцер с резьбой.
Важно использовать качественные хомуты, чтобы не было пропусков.

Как проводить замеры.

1. Чаще всего они проводятся при включенном зажигании. Нужно проверять, подскочила ли стрелка в сравнении со стандартным значением.
2. Замеры проводятся также в режиме ХХ.
3. Замеры проводятся с пережатой «обраткой» и со сброшенным РТД.

Работа регулятора на разных режимах

Принцип работы РТД

Если рассмотреть упрощенно принцип действия, то он достаточно прост. Насос закачивает топливо в рампу, из которой оно попадает также и в топливную камеру регулятора. Как только сила давления превысит жесткость пружины, мембрана начинает перемещаться в сторону вакуумной полости, увлекая за собой клапан. В результате канал слива открывается и часть бензина стекает в бак, при этом давление в рампе падает. Из-за этого пружина возвращает клапан с мембраной на место, и обратный канал закрывается.

Но как уже упоминалось, РДТ подстраивается под режим работы мотора. И делает это он за счет разрежения во впускном коллекторе. Чем больше будет это разрежение, тем сильнее будет его воздействие на мембрану. По сути, создаваемый вакуум создает противодействующее усилие пружине.

На деле все выглядит так: для работы мотора на холостом ходу увеличение количества топлива не нужно, поэтому и не требуется и повышенного давления.

На этом режиме работы дроссельная заслонка закрыта, поэтому во впускном коллекторе воздуха недостаточно и создается разрежение. А поскольку вакуумная камера связана с коллектором патрубком, то вакуум создается и в ней. Под воздействием разрежения мембрана давит на пружину, поэтому для открытия клапана нужно меньше давления бензина.

При нагрузке же, когда дроссельная заслонка открыта, разрежения практически нет, из-за чего мембрана не участвует в создании усилия на пружину, поэтому давления требуется больше. Таким образом этот элемент функционирует в системе питания в зависимости от режима работы мотора.

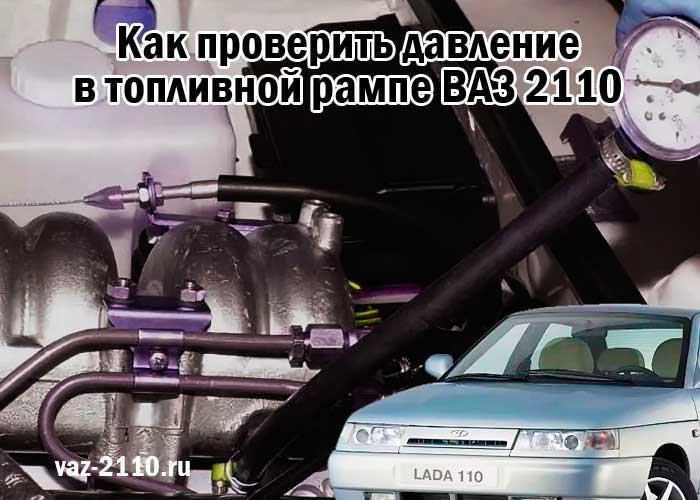

Как проверить давление в топливной рампе ВАЗ 2110

Для проверки давления есть несколько способов. В данной статье будет описан наиболее часто используемый из них.

Для этого потребуется приобрести специальный комплект, в его состав входит:

• Специальный адаптер для присоединения;
• Манометр;
• Слив.

Все это вам обойдется приблизительно в 1500 рублей. Так же вы можете обратиться за помощью к специалистам (СТО), которые за 300-500 рублей выполнят проверку.

Манометр

Но есть и более интересный метод, который позволит вам обойтись без лишних затрат. Давление топлива можно измерять манометром для проверки давления в покрышках. Для этого лучше использовать манометры с минимальным пределом (6-7 атмосфер). Это позволит максимально снизить погрешность.

Теперь давайте рассмотрим подробнее, как это сделать:

1. Во первых, нужно подготовить манометр и намотать фум-ленту прямо под патрубок.
2. Во вторых, понадобится кислородная трубка диаметром 9 миллиметров, наденьте ее сверху.

Далее фиксируем крепеж с двух сторон хомутами. Чтобы избежать возгорания, генератор следует чем-нибудь накрыть.

Теперь нужно снизить давление до минимума. Делается это не трудно. Для этого снимаем предохранитель, который питает бензонасос (в случае с ВАЗ 2110, он находится около блока управления, слева под облицовкой).

Как работает регулятор

Регулятор топлива следит за сохранением разности воздействий на мембрану с двух сторон, то есть обеих полостей. Лишь при таких условиях двигатель сможет нормально функционировать.

Схема топливной системы

Датчик служит для поддержания перепадов давления вне зависимости от текущих оборотов двигателя. Впрыск топлива будет невозможным, если давление в коллекторе окажется равным или большим, чем в форсунках. Форсунки обязаны иметь более высокие показатели давления.

Если все работает хорошо, наблюдаются следующие процессы:

• Снижается разряжение в полости всасывающее коллектора при спокойной работе оборотов;
• В ответ на это давление топливо в рампе и его подача к форсункам увеличивается.

Неисправности регулятора давления топлива: признаки на приоре, симптомы на дизеле и прочих типах

Регулятор давления топлива (РДТ), несмотря на свои скромные размеры и относительную дешевизну на фоне остальных компонентов, является одним из немаловажных звеньев топливной системы автомобиля. При выявлении неисправности регулятора лучше всего провести замену. Но вот как определить, что проблема именно в нём, каковы характерные признаки неисправности и варианты диагностики.

Устройство представляет собой предохранительный клапан с мембраной. В народе РДТ часто ещё называют обратным или перепускным клапаном. Располагается он обычно на топливной рейке, но может также стоять в баке вместе с топливным насосом, а также если топливная система не имеет функции рециркуляции.

Схема устройства стандартного регулятора давления топлива

Регулятор поделён на две полости: топливную и вакуумную. Мембрана расположена внутри вакуумной и реагирует на давление воздуха, поступающего из силового агрегата. Топливная полость в свою очередь содержит горючее под высоким давлением. РДТ поддерживает разницу давлений плюс контролирует давление во впускном коллекторе и инжекторе. При повышении давления в трубе впуска регулятор увеличивает напор горючего, при ослаблении уменьшает. Таким образом происходит контроль подачи топлива, а его избыток сбрасывается обратно в бак.

Постоянные нагрузки наряду с некачественным топливом рано или поздно могут привести к износу клапана. Обычно он либо полностью открытым остаётся, либо закрывается. В первом случае мотор просто «заливает» топливом, во втором его наоборот не хватает.

Грешить на регулятор давления топлива можно при появлении следующих симптомов:

• Увеличение расход топлива (излишки не сбрасываются обратно в бак и впрыскиваются в цилиндры, где полностью не сгорают).
• Повышенный уровень выбросов выхлопной системы (как следствие предыдущего пункта).
• «Гуляющая» работа двигателя и проседание мощности.
• Автомобиль не держит холостые обороты и глохнет.
• Проблемы при запуске.

Подобные же признаки могут проявляться и на Лада Приора, ВАЗ 2110 и прочих представителях семейства ВАЗ.

Как проверить и провести замену РДТ на примере Chevrolet Lanos

В двигателе этого автомобиля регулятор давления топлива находится на топливной рампе, рядом с ремнём ГРМ. Лицезреть РДТ можно, сняв крышку двигателя, затем корпус воздушного фильтра вместе с гофром и кожух ГРМ. Чтобы справиться с поставленной задачей, понадобятся инструменты:

• манометр,
• ключи на «10» и «24»,
• шестигранник на «5».

Старый и новый регуляторы давления топлива для Chevrolet Lanos

Исправен или нет регулятор, можно определить, заведя мотор и затем замерив уровень давления в топливной рейке.

1. Манометр подсоединяется к топливной магистрали между рампой и фильтром.
2. Запускается мотор. На холостых оборотах давление должно быть в районе 300 кПа (3,0 кгс/см2).
3. Вакуумный патрубок отсоединяется от РДТ. Стрелка манометра должна показать увеличение давления на 20–70 кПа (0,2–0,7 кгс/см2). В случае, когда давление на холостых оборотах заметно ниже необходимого и не растёт при отцеплённом вакуумном патрубке, то регулятор давление топлива вышел из строя и требует замены.

РДТ на топливной рейке с отсоединённым уже вакуумным патрубком

Установка нового регулятора давления топлива

1. Отсоединяется вакуумный шланг (если после диагностики был заново подсоединён).
2. С целью немного послабить трубки подачи и слива горючего можно слегка отпустить два 10-миллиметровых болта, дабы впоследствии ничего не нужно было отгибать при съёме РДТ.
3. Крупная гайка внизу регулятора откручивается ключом на «24». Она может быть немного закисшей, поэтому баллончик WD-40 под рукой не помешает. Закончив с гайкой, трубку слива топлива следует немного отвести вниз.
4. Для откручивания пары болтов, которыми РДТ крепится к рампе, пригодится шестигранник на «5».
5. Когда всё отключено от регулятора, легкими прокручиваниями вынимаем устройство из топливной рампы.
6. Берётся новый регулятор и повторяем предыдущие пункты в обратном порядке.

   Перед тем как ставить новый РДТ, смочите бензином чистую тряпочку и смажьте место его установки на рампе. Резиновые уплотнители РДТ можно ещё слегка смазать моторным маслом.

Видео по монтажу новой детали на Шевроле Ланос 1.4

Прекрасно видно, что диагностика неисправности регулятора давления топлива и возможная его последующая замена не являются сложным процессами. Тем не менее, если вы не всё-таки не уверены в своих силах или вам просто лень тратить на подобные вещи личное время, то лучше обратиться к специалистам в автосервис.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

• когда включено зажигание;
• при холостых оборотах двигателя;
• кода сброшена трубка регулятора давления топлива;
• при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

• при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
• при холостых оборотах двигателя — не менее 2,5 атмосфер,
• когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
• при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Как отрегулировать и настроить инжектор своими руками

Здравствуйте, уважаемые автовладельцы! Многие еще помнят те времена, когда нашими народными автомобилями были легендарные Москвичи и Жигули.

И каждый уважающий себя автолюбитель, вооружившись ключом и отверткой, считал своим долгом отрегулировать, под себя, карбюратор своего автомобиля.

Бензиновые двигатели современных автомобилей оборудуются инжекторной системой подачи топлива. Данная система полностью завязана на электронный «мозг» автомобиля и отладить ее работу ключом и отверткой вряд ли получится.

Нынешние автолюбители, желающие большую часть операций, по техническому обслуживанию своего автомобиля, проводить самостоятельно, имеют в своем арсенале, наряду с ключами и отвертками, компьютеры со специальным программным обеспечением.

Самостоятельная регулировка инжектора

Став обладателем автомобиля с инжекторной системой впрыска топлива, чаще, не совсем нового, большинство из нас в ходе эксплуатации начинает замечать в работе двигателя, определенные отклонения, которые хотелось бы исправить. То нам тяги маловато, то вроде топлива ест больше положенного, то работает не ровно. Именно в таких случаях и необходима регулировка инжектора.

Для проведения регулировки инжектора самостоятельно, вам необходим ноутбук, с установленным программным обеспечением, соответствующим марке вашего автомобиля и кабель для подключения к бортовому компьютеру. Бортовой компьютер имеет свою прошивку, «мозг» автомобиля, с помощью которой и происходит управление всеми процессами.

Подключившись к бортовому компьютеру, вы сможете наблюдать параметры автомобиля, а также присутствующие ошибки. Обладая определенным багажом знаний, вы без труда, самостоятельно удалите ошибки.

А при помощи нестандартных прошивок, добыть которые сейчас не составляет большего труда, сможете внести изменения в основную прошивку бортового компьютера автомобиля, и таким образом настроить под себя динамику своего железного друга.

Чип-тюнинг: настройка инжектора «под себя»

Настройка инжектора или чип-тюнинг – это доработка электронной системы управления двигателем с целью получения максимально возможного улучшения его эксплуатационных характеристик.

На экспериментальном автомобиле заводское программное обеспечение дорабатывается и адаптируется к местному топливу, конкретным погодным условиям, доводятся до совершенства настройки по расходу топлива.

И только потом, при помощи доработанного программного обеспечения, проводится настройка инжектора вашего автомобиля.

В итоге, ваш автомобиль получит:

• резвый старт,
• плавный ход при малых нагрузках,
• ровную тягу на повышенных передачах,
• снижение расхода топлива на 0,5-3 литра на 100 км.

Настоятельно рекомендуется, настройку инжектора доверять квалифицированным специалистам, работающим с лицензионным программным обеспечением. Установка непроверенного программного обеспечения может порадовать вас спортивными результатами вашего автомобиля, но недолго. Далее, как правило, следует дорогостоящий ремонт двигателя.

Регулировка холостого хода на инжекторе

Одним из исполняющих органов работы двигателя является регулятор холостого хода (РХХ), который представляет собой шаговый электродвигатель с конусной иглой.

РХХ регулирует подачу воздуха в двигатель, получая команды от бортового компьютера. Именно его неисправности вызывают плавающие обороты двигателя.

Регулировка холостого хода инжектора выполняется в следующем порядке:

• отключить аккумулятор;
• снять регулятор холостого хода;
• промыть и продуть сжатым воздухом посадочный канал, разобрать регулятор, проверить направляющую втулку и заменить ее, при увеличенном износе;
• визуально осмотреть иглу и при обнаружении видимых дефектов ее заменить;
• проверить тестером исправность обмотки регулятора и очистить ее контакты;
• установить регулятор на место, подсоединить разъем питания, подключить аккумулятор;
• завести двигатель и проверить его работу на разных режимах;

Инжекторная система впрыска топлива, несмотря на свою кажущуюся сложность, вполне поддаётся регулировке и настройке. При качественном и своевременном проведении мероприятий по ее техническому обслуживанию, она долгие годы будет радовать вас безупречной работой.

Источник

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Признаками неисправности регулятора давления могут быть:

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– повышенная или пониженная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах.

Вам потребуются: шестигранник «на 5», ключ «на 24», манометр (можно шинный)

1. Отверните пробку штуцера для контроля давления топлива на торце рампы

Обратите внимание, что в пробке штуцера для контроля давления топлива установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком пробку. 2

С помощью металлического защитного колпачка вентиля шины выверните золотник (такой же, как в шине) из штуцера

2. С помощью металлического защитного колпачка вентиля шины выверните золотник (такой же, как в шине) из штуцера.

3. Подсоедините к штуцеру шланг с манометром (можно использовать шинный манометр). Закрепите шланг на штуцере хомутом. Пустите двигатель и проверьте давление по манометру. (см. «Снятие, ремонт и установка топливного насоса»).

4. Отсоедините вакуумный шланг от регулятора давления. При этом давление по манометру должно увеличиться на 20–70 кПа (0,2–0,7 кгс/см2). В противном случае замените регулятор давления.

Важным элементом топливной системы любого автомобиля является регулятор давления топлива. Работоспособность топливной системы зависит от того, насколько стабильно работает регулятор давления топлива.

Регулятор давления топлива в автомобилях ВАЗ представляет собой клапан-мембрану, в которую упирается пружина регулятор со стороны впускного коллектора, с другой – давление топлива. После остановки двигателя именно РДТ поддерживает давление в топливной системе. При изношенном регуляторе давления повторный запуск двигателя потребует некоторого времени и манипуляций с ключом зажигания.

Располагается РДТ либо в самом топливном баке, либо, если в топливной системе предусмотрена система рециркуляции (всё более популярная), то он перемещается в топливную рейку. Главная задача РДТ – поддерживать разницу между давлением в баке и камере сгорания, инжекторе и впускном коллекторе. Именно благодаря работе регулятора давления топлива обеспечивается контроль за работой топливных форсунок, уровнем давления в топливной системе, осуществляется возврат избыточных объёмов топлива в бак по системе обратки.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя. Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Двигатель транспортного средства — важнейший модуль, отвечающий за качество движения, а также производительность всего агрегата. Его состояние, как и качество взаимодействующих элементов напрямую влияет на безопасность водителя и пассажиров во время эксплуатации автомобиля. Именно поэтому своевременная диагностика и устранение неисправностей является первоочередной задачей для каждого водителя.

Эффективность работы двигателя во многом определяется особенностями функционирования вспомогательных приспособлений, в том числе и оборудования, обеспечивающего впрыск топлива в цилиндры. Объем жидкости, который оно поддерживает, зависит от следующих факторов: время работы форсунки, уровень давления внутри топливной рейки, особенности функционирования впускного коллектора.

С целью учета всех упомянутых факторов, а также для обеспечения более точной подачи топлива многие производители авто используют в своих двигателях регуляторы давления. Они позволяют поддерживать на надлежащем уровне рециркуляцию горючей жидкости.
