Регулировка ручного тормоза – как натянуть и отрегулировать?

Когда нужна регулировка привода стояночного тормоза

Стояночный тормоз в авто выполняет две важные функции. Он не только удерживает автомобиль неподвижно во время стоянки и остановки, но и дублирует гидравлическую тормозную систему. Согласно действующим нормативам все автотранспортные средства в обязательном порядке комплектуются дублирующим механизмом торможения, который позволит остановить автомобиль при отказе основной системы.

Многие отечественные автолюбители не используют стояночный тормоз (или пользуются им крайне редко). Во время стоянки они оставляют машину на передаче (механическая КПП) или устанавливают рычаг переключения АКПП в положение «паркинг». Существует ошибочное мнение, что таким образом они защищают ручник от ускоренного износа.

В тоже время, любые механизмы лучше сохраняют свою работоспособность при постоянном использовании. Если стояночный тормоз с механическим приводов или с электрическим управлением работает редко, то первым элементом, который выходит из строя является трос. Такая неисправность снижает эффективность всего механизма торможения задних колес.

Пользоваться стояночным тормозом необходимо для того, чтобы обеспечить безопасность транспортного средства во время стоянки. Владельцы автомобилей с АКПП наверняка слышали неприятный скрежет и чувствовали небольшой толчок автомобиля, если попытать поставить рычаг переключения передач в положение «Паркинг», не дожидаясь полной остановки машины. Так срабатывает стопорная система трансмиссии. Она не может гарантировать удержание автомобиля во время стоянки при высоких нагрузках.

Если рассматривать авто с «механикой», то стоит отметить, что при включенной передаче во время стоянки образуется жесткая связь неработающего двигателя с ведущими колесами. При сильном воздействии (к примеру, когда тяжелый автомобиль стоит под уклоном) вращение колес приводит к проворачиванию элементов двигателя. Такая ситуация может стать причиной дорогостоящего ремонта ГРМ или мотора.

При некоторых обстоятельствах, наоборот, не рекомендуется затягивать ручник во время стоянки авто. Зимой после мойки или во время снега с дождем влага, попавшая в механизм привода ручного тормоза, замерзает и заклинивает его.

К факторам, способствующим потере работоспособности стояночного тормоза, можно отнести разрушение оболочки троса. В результате попадания грязи, пыли и влаги под оплетку, а также под влиянием коррозии трос привода ручника закисает и теряет способность перемещаться внутри оболочки, а двигается вместе с ней. Потеря подвижности троса также может происходить в результате плавления оболочки, так как привод стояночного тормоза располагается недалеко от выхлопной системы. Во всех описанных здесь случаях специалисты по ремонту автомобилей рекомендуют заменить трос ручника вместе с оболочкой.

Еще одной часто встречающейся неисправностью привода стояночного тормоза является чрезмерное растяжение троса. При этом не получится сделать нормальную регулировку ручника, поэтому он не сможет удерживать автомобиль в неподвижном состоянии. К тому же, слишком растянутые тросы мешают корректной работе задних тормозных механизмов. После замены привода ручника в обязательном порядке проводится регулировка его натяжения.

Причины неисправности ручного тормоза

Поломка ручника не такое уж и редкое явление и растяжение троса не единственная проблема. Бывает, что и после натяжки не держит ручник ВАЗ 2114. Самые распространенные причины этого явления мы разберем поближе.

Стояночный тормоз имеет незамысловатое устройство, однако, и в нем есть чему ломаться.

Причин этому может быть несколько:

  • Изношенные тормозные колодки;
  • Разрыв или деформация троса;
  • Износ барабанов.

Также могут быть изношены или подвержены механическому повреждению любые элементы системы ручного тормоза. В таких случаях проблема выявляется на глаз, либо на станциях технического обслуживания.

Как понять, что привод стояночного тормоза нуждается в регулировке

Специалисты рекомендуют диагностировать состояние стояночного тормоза каждые 30 тыс. км пробега либо раз в год, если автомобиль мало эксплуатируется. Кроме того, необходимо проводить диагностику работоспособности ручника при наличии подозрений на наличие неисправности. Эта достаточно простая процедура, которая может проводиться самостоятельно.

Насколько правильно выполнена регулировка привода стояночного тормоза вашего авто можно проверить двумя способами.

  1. Первый вариант предполагает наличие крутого уклона, на который нужно установить авто и затянуть стояночный тормоз. Если привод ручника отрегулирован правильно, то машина не будет скатываться. Если же авто начинает двигаться, нужно попытаться затянуть стояночный тормоз до упора. Если и это не помогло, нужно обратиться в автосервис для регулировки или ремонта привода ручника.
  2. Второй способ диагностики регулировки привода ручника может применяться на ровной площадке. Для этого нужно затянуть стояночный тормоз, завести мотор, включить передачу и плавно отпускать сцепление. Если мотор при этом заглохнет, значит с ручником все в полном порядке. Если же, при полностью затянутом стояночном тормозе машина будет двигаться, значит вашему авто необходим квалифицированный ремонт.

Симптомы, указывающие на неисправность привода стояночного тормоза:

  • Заметное ослабление натяжения троса ручника.
  • Повышенный износ тормозных колодок.
  • Увеличенный зазор колодками и барабанами тормозного механизма задних колес.

Необходимо выполнить регулировку привода стояночного тормоза если:

  • Произведена заменена тормозных колодок задних колес.
  • Выполнялась замена барабанов или тормозных дисков задних колес.
  • Проводились работы по регулировке положения тормозных колодок задних колес.
  • Выполнена замена троса стояночного тормоза.
  • Выполнялась переустановка регулировочного механизма ручника.
  • Увеличился ход рычага ручника до 10 зубьев.

Проверка состояния и регулировка привода стояночного тормоза должна выполняться квалифицированными специалистами. При наличии соответствующих знаний об устройстве автомобилей можно попытаться решить эту задачу своими силами.

Такие работы выполняются в специально оборудованном для ремонта авто месте с соблюдением требований техники безопасности. Перед началом регулировки и ремонта стояночного тормоза следует ознакомиться с устройством этого элемента на конкретном авто. Найти соответствующую информацию можно в эксплуатационной инструкции автомобиля.

Почему ручник должен быть исправен

Ручным тормозом называют элемент, входящий в состав тормозной системы автотранспортного средства. Его основной задачей является блокировка колес. Тем самым машина становится неподвижной, и сохраняет такое состояние даже на поверхности, имеющей уклон.

Всего можно выделить несколько функций и задач, которые выполняет этот узел:

  • Обеспечивается устойчивость транспортного средства на дороге при стоянках и остановках на склонах;
  • Способствует выполнению маневров, связанных с необходимостью экстренно затормозить;
  • При наличии определенных навыков помогает во входе в контролируемые заносы;
  • Если ломается основной тормоз, временно выступает в качестве его замены.

Ни в коем случае не используйте ручки как замену ножной педали тормоза на постоянной основе. Есть главная задача, от которой отходить не рекомендуется.

Также не стоит резко дергать рычаг при движении, поскольку быстрое поднятие ручника приведет к тому, что машину занесет. Только опытные водители и гонщики владеют навыками управляемого заноса.

Комментарии 24

извиняюсь. может подскажите! у меня мех ручник. колодки заменил. как его подтянуть?

Не ясно почему нужно и вдавливать и вкручивать. Замена сайлентблоков киа спортейдж в автосервисе «берс-авто»: специалисты с опытом, ремонт передних и задних элементов подвески, оперативная замена сайлентблока рычагов kia sportage, детали. Ранее рассматривался случай замены задних тормозных колодок с барабанной системой на киа рио, на очереди — как поменять передние колодки автомобиля киа рио 3 выпуска 2012 года. Если там резьба то зачем вдавливать. Nissan tiida замена задних колодок замена тормозных колодок и дисков на ниссан тиида замена задних тормозных колодок nissan cube z11, march, note замена задних тормозных колодок на nissan note замена тормозных. Если резьбы нет то зачем вкручивать)))) ахахаххааа

Вы почти сами ответили на свой вопрос. А так, почему это так реализовано вопрос больше в Opel/GM

На внутренней колодке был штырек который должен совместиться с отверстием на цилиндре?

нижний направляющий как выкрутить?

А калибровка никакая не нужна ручника? Вроде как слышал об этом

в посте написано же.не забываем подтянуть поршень к колодкам, несколькими движением рычага привода стояночного тормоза. вот это и есть.

Вы были неправы, у нас контора занимается качественно. Как производится замена задних тормозных колодок и b6 с электрическим ручником. Как действует приворот на девушку? По природе мужская сила воли намного сильнее, чем женская, поэтому действие магии на них отличается. Девушку приворожить проще парня, потому что ее энергия не настолько сильна. После приворота женщина полностью теряет голову и не думает ни о ком, кроме своего возлюбленного. Она слушает все, что он говорит и полностью подчиняется его воле. Даже семья и дети не остановят привороженную девушку от безмерной любви к новому знакомому. В то же время она быстро теряет силы, начинает болеть и чахнуть. Это происходит по вине мужчины, который забирает всю ее любовь и энергию . Подробная видео инструкция по замене задних тормозных колодок замена передних колодок. К ним приехал, сказали обязательно калибровать при замене колодок задних. Подключили к компу, там вылез целый раздел ручника и один из пунктов как раз был калибровка. Замена сайлентблоков киа спортейдж в автосервисе «берс-авто»: специалисты с опытом, ремонт передних и задних элементов подвески, оперативная замена сайлент. Нажали, ручник с полминуты что-то там побжикал и выдал что все ок. Так что калибровать через комп обязательно, иначе рискуете сорвать из-за того что он постепенно по износу начинает прижимать сильнее и поставив новые колодки без калибровки он будет сжимать их по износу старых при этом пропорционально усиливая нагрузку. Пошаговая инструкция по замене задних тормозных колодок ford focus 1. Детальный фотоотчет замена задних тормозных колодок форд фокус 1. Замена задних колодок с электрическим ручником всем привет, сид 2013, подходит время. Вот как-то так)

Ничего не калибровал. Замена задних тормозных колодок на тойоте аурис с советами. Ставьте на паузы, или замедляйте видео. Даже рычаг привода ручника не качал. Замена сайлентблоков передних замена задних тормозных тормозных колодок на. Никаких ошибок комп не выдавал.Электроручник работает штатно.

где брал такое приспособление

У отца знакомый токарь сделал.

где брал такое приспособление

В любом автомаге есть

Видел готовую таку приспособу с одной плашкой с выступами. А есть еще набор с разными плашками.Какой брать? Первая — универсальная на иномарки или как? типа такого www.sorokin.ru/catalog/sy…ki/specialnye/30.118.htmlПродаваны не смогли сказать подходит ли такой всем

не подойдет. Замена задних тормозных колодок лада ларгус: фото и видео. Это для передних тормозов. Сервис t-car: замена тормозных колодок и дисков на тойота и лексус, замена передних и задних тормозных колодок и дисков на toyota и lexus; тормозные колодки и диски на королла, камри, рав4, ленд. Замена задних тормозных колодок nissan almera ii n16. Замена задних колодок цивик 4д. Видео, инструкция как. Для задних на диске должны быть шипы, потому как при разводке ещё и ввинчивание поршня происходит.

Там два зуба есть. Я крутил ее в руках. На второй фото в упаковке виден кончик одного «зуба». Нет данных по диаметру этого диска, на каком расстоянии там зубы разнесены.

Моя приспособа: диск 45 мм, расстояние между центрами зубов 33 мм

ок, спасибо! проверю что с магазинной

я всегда отверткой утапливаю)))

Задние не утопишь отверткой, там резьба на самом поршне.На передних так и делал.

FakeHeader

Comments 17

актуальная тема. правильно ли я понял — рычаг вверх до упора а потом просто подтянуть? ничем не контрится? а как поймать момент затяжки на «заветные три щелчка?»

На заветные 7-8 щелчков, в книжке написано, а так да так как я написал. Даже двумя руками подымал.

актуальная тема. правильно ли я понял — рычаг вверх до упора а потом просто подтянуть? ничем не контрится? а как поймать момент затяжки на «заветные три щелчка?»

А так 2-3 оборотика сделайте и харе.

Я у официалов спрашивал, во сколько обойдется регулировка ручника. Насчитали 2700 р.

Вопрос, а зад в любом случае вывешивать надо?

нет конечно), если без фонатизма)

не перетяните. а то барабашка будет греться ппц

По моему его не подтягивают. У нас самонатяжитель есть. Значит закис он у тебя или неправильно подтягивал. Давишь на педаль тормоза до упора (при рабочем двигателе легче) и легким движением ручника вверх и вниз (должно слышаться срабатывание храповика) даешь прокрутиться храповому механизму самонатяжителя (выбрать зазор). Это в теории.

Не вводите людей в заблуждение!Изд-во «За рулем»,Стр. 220, замена задних тормозных колодок

Чтобы отрегулировать положение тормозных колодок нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

По моему его не подтягивают. У нас самонатяжитель есть. Значит закис он у тебя или неправильно подтягивал. Давишь на педаль тормоза до упора (при рабочем двигателе легче) и легким движением ручника вверх и вниз (должно слышаться срабатывание храповика) даешь прокрутиться храповому механизму самонатяжителя (выбрать зазор). Это в теории.

После различных работ, например, после замены тросов, производят в обязательном порядке регулировку стояночного тормоза. Чтобы выполнить регулировку ручного тормоза Renault Duster, снимается декоративная пластиковая панель. Ее расположение находится в салоне. Еще более точнее- между передними сиденьями. С помощью десятым ключом, производится регулировка натяжения троса. Данным ключом, вращаем гайку, возле рычага, стояночного тормоза. Вращая гайку так, как было описано выше, причем все действия должны осуществляться по часовой стрелке, трос, непременно будет натягиваться. Если же, откручивать, то трос, ослабляется. Чтобы отрегулировать стояночный тормоз, автомобиля Рено Дастер, нужно вывесить его задок. Затем, нажмем несколько раз, педаль тормоза, ее нужно удерживать . Рычаг тормоза после этого, взводим вверх. В ручном тормозе, его ход, будет, порядка шести или восьми щелчков. Количество щелчков, и их регулировку, произведем с помощью гайки, которая расположена возле рычага

При опущенном рычаге(обратите внимание) задним колесам ничего не должно мешать. Вращение должно быть свободным

При поднятом же, автомобиль, не должен съезжать с клона, (условно- двадцать три градуса). Это включительно.

Система стояночного тормоза Renault Duster — это один из самых простых и при этом самых надёжных механизмов, функционирующих на этом автомобиле. В каждый элемент этой системы заложен солидный ресурс, что способствует её длительной и бесперебойной работе. И всё же рано или поздно ручник перестаёт справляться с возложенной на него задачей с достаточной эффективностью или вовсе отказывает из-за того, что трос привода тормозных колодок вытягивается, а сами колодки постепенно изнашиваются. Решением проблемы в этом случае является регулировка ручного тормоза Рено Дастер своими руками или в условиях автомастерской.

Если вы предпочитаете проводить мелкий ремонт автомобиля самостоятельно, в таком случае материал этой статьи будет вам полезен. Ниже вы сможете ознакомиться с руководством, как без посторонней помощи подтянуть трос ручника Рено Дастер. Но прежде чем приступать к выполнению регулировочных работ, нелишним будет освежить в памяти, как устроена система ручного тормоза вашей машины.

Регулировка ручного тормоза газель

Ремонт ходовой – один из наиболее значимых моментов для достижения жизнеспособности автомобиля. Ходовая часть автомобиля – как ноги для человека, на которых он уверенно стоит всю жизнь.

Ответить

Ещё с автошколы помню, что инструктор рассказывал про какое-то определённое количество щелчков ручника при затягивании, которое является оптимальным. Сколько их должно быть? И ещё хотелось бы услышать совет — как делается регулировка ручного тормоза на газели?

Чем тише омут, тем профессиональнее в нём черти.

Mixa Сообщения: 11 Зарегистрирован: 18 янв 2013, 11:29 Откуда: ЮБК Репутация: 0

Вернуться к началу

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверить, отпущен ли рычаг ручного тормоза. 2. Установить автомобиль на подъемнике таким образом, чтобы задние колеса свисали свободно. 3. Разблокировать контргайку (указана стрелкой) регулировки троса ручного тормоза. 4. Полностью отвинтить регулировочную гайку и максимально ослабить тросы ручного тормоза. 5. Проверить, перемещаются ли тросы и рычаги при суппортах без чрезмерного сопротивления. 6. Постепенно натянуть трос, затягивая регулировочную гайку до достижения контакта наконечников тросов с рычагами ручного тормоза на задних суппортах. Рычаги не должны сдвинуться. 7. Проверить, перемещаются ли рычаги на суппортах при переключении рычага ручного тормоза с первого на второй зуб защелки, и заблокировать контргайкой регулировочную гайку. 8. Опустить автомобиль.

Civ Сообщения: 31 Зарегистрирован: 06 дек 2012, 21:42 Репутация: 0

Вернуться к началу

Вам нужно добраться до гайки, которая отвечает за регулировку. Это делается с салона, предварительно сняв крышку, которая под рычагом. Именно с её помощью и производится «подтяжка» ручного тормоза.

Не важно, сколько дней в твоей жизни. Важно сколько жизни в твоих днях!. Scooter Сообщения: 9 Зарегистрирован: 18 янв 2013, 13:53 Репутация: 0

Scooter Сообщения: 9 Зарегистрирован: 18 янв 2013, 13:53 Репутация: 0

Вернуться к началу

Не забудьте перед описанной выше процедурой обязательно хорошо прогреть салон (особенно в холодное время года). Иначе рискуете получить проблемы. По поводу количества щелчков — то, если их должно быть в среднем 7. Хотя тут как раз от регулировки зависит — знаю людей, которые к 11 стремяться

Жизнь измеряется не числом вдохов-выдохов, а моментами, когда захватывает дух!

Serjao Сообщения: 10 Зарегистрирован: 19 янв 2013, 12:23 Репутация: 0

Вернуться к началу

Какие 7 щелчков, какие 11??? вы чего? Представьте сколько времени у вас будет занимать натягивание этого ручника((( В экстренной ситуации это очень опасно и дорога каждая доля секунды. 3-5 щелчков — это оптимальное значение!

Senya Сообщения: 12 Зарегистрирован: 17 янв 2013, 17:23 Откуда: Город-герой Репутация: 0

Вернуться к началу

Если ручник не держит — регулировка может и не помочь — я однажды, приехав на ТО, попросил посмотреть ручник. Так вот отрегулировал он был нормально — проблема была возле колеса — одна сторона вообще не держалась ручником. И поэтому, главное, не перетянуть гайку слишком сильно.

Человек не может повторить одну ошибку дважды. Во второй раз — это уже не ошибка. Это выбор….

Intangle Сообщения: 8 Зарегистрирован: 18 янв 2013, 12:21 Откуда: Столица Репутация: 0

Вернуться к началу

Ответить

Вернуться в Ходовая

Похожие темы Ответы Просмотры Последнее сообщение

  • замена и регулировка задних тормозных колодок хендай «Акцент в форуме Клуб — форум Хендай 0 2090 от Cfif
  • Регулировка редуктора заднего моста ваз 2106 в форуме Клуб — форум ВАЗ 3 896 от Context
  • Регулировка сцепления калина. Нужна помощь. в форуме Клуб — форум ВАЗ 4 2963 от Oleg
  • Регулировка сцепления ford focus 2 в форуме Клуб — форум Форд 3 5750 от ridik
  • Регулировка клапанов рено логан в форуме Клуб — форум Рено 5 1526 от reason

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2

Шпаргалка

Вместо заключения подытожим:

  • Работы проводить на подъемнике, яме или эстакаде;
  • Инструмент: ключ рожковый на 13, трещотка с головками на 10 и 13 (желательно длинная);
  • Тепловой экран снимать не обязательно – достаточно сдвинуть его вперед по ходу движения машины;
  • Идеальный ход – 3-4 щелчка рукоятки до полной остановки задних колес.

Если уже взялись регулировать тормоза, может, поменять и задние колодки? Подробная инструкция с описанием и фото здесь.

Есть что добавить к статье, поделиться мнением или посоветовать? Пишите в комментарии!

Стояночный (ручной) тормоз в автомобиле является одним из важных звеньев системы безопасности. В экстремальных ситуациях или при дорожно-транспортных происшествиях ручник может спасти здоровье, а то и жизнь водителю, пассажирам или пешеходам. Вот почему систему ручного торможения нужно всегда поддерживать в идеальном состоянии и следить, чтобы стояночный тормоз был постоянно в полной исправности.

Для этого регулярно следует проводить его подтяжку, а точнее сказать – настройку, потому что бывают случаи, когда в целях регулировки иногда требуется не только подтянуть, но и ослабить ручник. Тестировать стояночный тормоз Лады Гранта (ВАЗ-2190) на исправную и бесперебойную работу необходимо обязательно, когда возникают хотя бы малейшие нарекания на его функционирование.

Стоимость проведения тюнинга

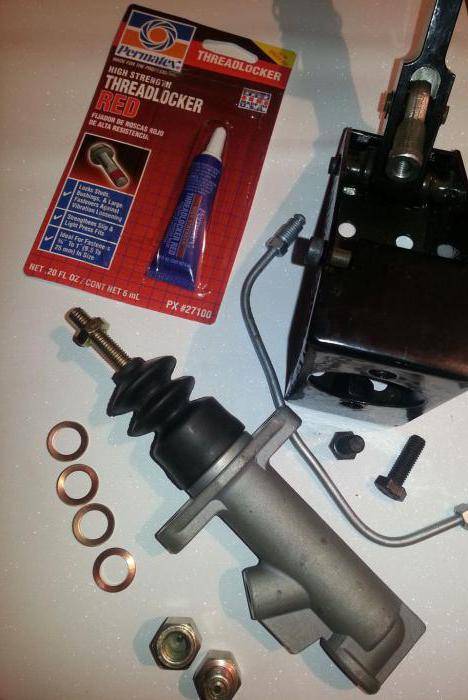

Теперь настало время составить подробную смету на запчасти, используемые во время проведения тюнинга тормозной системы. Цена всех компонентов может отличаться, зависит все от того, приобретаете вы новые или бывшие в употреблении. Примерная стоимость:

  1. Тормоз гидравлический в сборе – стоимость около 2700 рублей. Можно найти и дешевые китайские экземпляры, но стоит ли им доверять – решайте сами. Качество таких изделий очень часто на низком уровне.
  2. Регулятор – 400-500 рублей.
  3. Трубки тормозные для автомобиля «Газель» – 300-400 рублей.
  4. Цилиндр сцепления (главный) для классики — порядка 450-500 рублей.
  5. И мелкие расходные материалы – шайбы из меди, пластиковые хомуты-стяжки, шланг тормозной ВАЗ-2101, жидкость – на все потратите примерно 500-600 рублей.

По скромным меркам стоимость тюнинга обойдется примерно в 5000 рублей. Если для вас это много, то откажитесь от этой идеи и просто установите новый трос ручника вместо растянувшегося старого. Рекомендуется перед началом работ ознакомиться с советами специалистов, пообщаться с теми, кто уже делал подобную работу. Они смогут вам дать немало дельных советов касаемо усовершенствования тормозной системы на конкретном автомобиле.

Установка гидро ручника ваз 2107

После установки Задних Дисковых Тормозов (ЗДТ) на автомобили семейства ВАЗ возникает проблема неправильного распределения тормозных усилий по осям. Как решать эту проблему и зачем это нужно.

Есть много причин для установки ЗДТ, но я обозначу лишь некоторые, определяющие из них:

  1. стабильные характеристики дисковых тормозов при нагреве;
  2. лучшее охлаждение тормозных дисков;
  3. высокая эффективность торможения уменьшает тормозной путь;
  4. меньшие вес и размеры;
  5. уменьшается время срабатывания;
  6. около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски;

Можно сделать вывод, что дисковые тормоза обладают существенными преимуществами перед барабанными. Главные из них — стабильность работы, лучшие условия охлаждения и очистки, более высокая эффективность, меньшие вес и размеры.

Итак, решение принято, передние тормоза модифицированы, задние дисковые установлены, пора заставить всё это правильно работать и обязательно установить в схему гидравлическую систему стояночного тормоза.

На сайте https://www.project-t3.kiev.ua/ можно почерпнуть множество конструктивных вариантов правильной настройки переоборудованной тормозной системы. Отбросив в сторону все, начиная от установки импортных и дорогостоящих регуляторов и заканчивая простым уменшением рабочей поверхности задней колодки до 25% или 50%, был принят 2-ух осевой вариант — контуры «левое переднее — правое переднее» и «левое заднее — правое заднее» с использованием регулятора от ВАЗ 2101 и гидравлическим приводом ручника на базе главного цилиндра сцепления от Honda Prelud . Схема давно проверена и работоспособна.

В запасе была целая неделя и пока было решено неспешно «потолкаться» в пробках, чтобы привыкнуть к поведению машины при торможениях и дать возможность притереться задним тормозным механизмам. В назначенный день, практически одновременно, припарковав свои “восьмёрки” возле местного авторынка мы купили всё необходимое и отправились на техническую базу, которая оказалась за городом. Не буду описывать ту другую восьмёрку, но ехали мы очень быстро . Я только и старался, чтоб ы не отстать, усердно «клацая короткой коробкой». Один раз, перед неожиданным для меня поворотом, в результате резкого торможения машину выставило боком и я ещё раз убедился, что намерения мои не напрасны и более того очень правильн ы, и как-будто прочитав мои мысли мне подтвердили это ещё раз, несколько позже прямо продемонстрировав при съезде с асфальта на грунт, то за чем я ехал – контролируемое боковое скольжение и правильную работу всей тормозной системы.

Регулятор всему голова

В нашей схеме регулятор играет чуть ли не самую главную роль, но при условии правильного размещения в НОВОЙ тормозной схеме автомобиля

Поэтому обратите внимание, что РЕГУЛЯТОР ДОЛЖЕН СТОЯТЬ СТРОГО ПОСЛЕ ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА, НО ПЕРЕД ГИДРАВЛИЧЕСКИМ ПРИВОДОМ РУЧНИКА. В противном случае тормоза не заработают как следует. Хочу отметить, что автолюбители, которым не придётся по душе 2-ух осевой вариант тормозной системы, могут его и не применять, но для этого придёться значительно усложнить всю тормозную схему автомобиля

Во-первых провести дополнительные контура к задним колёсам, а во-вторых повесить на несколько другой формы пластины крепления задних суппортов по два суппорта с каждой стороны, т.е. всего 4-ре суппорта. Советую не искать приключений. Ничего страшного не произойдёт, но на несколько недель остаться без машины запросто можно, да и не забывайте о неподрессоренных массах и их роли в поведении автомобиля

Хочу отметить, что автолюбители, которым не придётся по душе 2-ух осевой вариант тормозной системы, могут его и не применять, но для этого придёться значительно усложнить всю тормозную схему автомобиля. Во-первых провести дополнительные контура к задним колёсам, а во-вторых повесить на несколько другой формы пластины крепления задних суппортов по два суппорта с каждой стороны, т.е. всего 4-ре суппорта. Советую не искать приключений. Ничего страшного не произойдёт, но на несколько недель остаться без машины запросто можно, да и не забывайте о неподрессоренных массах и их роли в поведении автомобиля.

Обозначу „плюсы” и „минусы” 2-ух контурного варианта тормозов:

Как отрегулировать ручник

И вот решил, значит, показать, как я регулирую ручник со своей точки зрения.

Как известно, ручник регулируется в двух местах:

  • посредством натяжения троса из салона
  • раздвижением колодок в самом механизме

И вот здесь начинается самое интересное. Абсолютное большинство занимается натяжкой троса из салона. Закрутили гайку, трос натянули, добились необходимого количества щелчков и готово.

Но как по мне — это в корне не верно.

Если Вы когда-нибудь снимали тормозной диск и обращали внимание, как устроен и как работает сам механизм ручника, то Вы поймёте суть ошибки данных мануалов. Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах. А оно нам надо такое? Конечно нет

А оно нам надо такое? Конечно нет

Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах. А оно нам надо такое? Конечно нет.

Тем более постоянно перетянутый трос — это тоже как-то не по Фэншую.

В общем, как по мне правильная регулировка ручника состоит из следующих шагов:

  • послабляем трос ручника в салоне, чтобы он и не провисал, но и не был перетянут
  • разводим колодки в самом механизме до момента, когда они начнут задевать за барабан и немного их сводим, чтобы барабан начал крутиться свободно
  • регулируем трос в салоне до необходимых 6-8 щелчков

Важно понять, что трос необходимо не натягивать, а регулировать!

Теперь более детально рассмотрим этот процесс.

Для начала добираемся до гайки регулировки троса в салоне. Для этого дергаем вверх подстаканник

Видим заглушку

Поддеваем ее с правого торца и снимаем

Видим гайку под ключ на 12 мм. Это и есть гайка регулировки троса ручника

Лезем под машину и оцениваем состояние троса. Если он сильно перетянут, то послабляем его. Если имеются порванные нити троса, то трос необходимо заменить

Если пыльники порваны, тогда трос также нуждается в замене

В этом месте всё очищаем и также оцениваем целостность троса

Снимаем тормозной суппорт. Сделать это достаточно просто, открутив ключом на 14 два болта его крепления. Один внизу…

…и один вверху

Снимаем суппорт и подвешиваем его за проволоку

Теперь у нас два пути:

  • регулируем ручник
  • снимаем тормозной диск, оцениваем ситуацию и состояние механизма, очищаем всё и обрабатываем, например, преобразователем ржавчины

Предпочтительнее пойти по второму пути, так как там всё очень любит ржаветь, да и состояние колодок желательно оценить.

В общем, если лень или нет времени возиться, тогда вынимаем резиновую заглушку (красная стрелка) и приступаем к регулировке, а если есть желание сделать всё основательно, тогда откручиваем болт крестовой отвёрткой (желтая стрелка)

Если пошли по лёгкому пути, то после извлечения заглушки необходимо выставить диск так, чтобы отверстие было внизу. При помощи фонарика в отверстии мы увидим зубчатое колесо регулировочного механизма

Берём отвёртку с плоским лезвием, просовываем в отверстие и вращаем это зубчатое колесо. Когда крутим его вверх — колодки разводятся, а когда крутим вниз — отгадайте, что они делают

Разводим колодки до упора, а затем немного назад, чтобы диск не затирал о колодки.

Внимание! Так как диск крепится только одним болтиком, то чтобы избежать перекоса и обеспечить точность регулировки — имеет смысл дополнительно зафиксировать диск колёсной гайкой

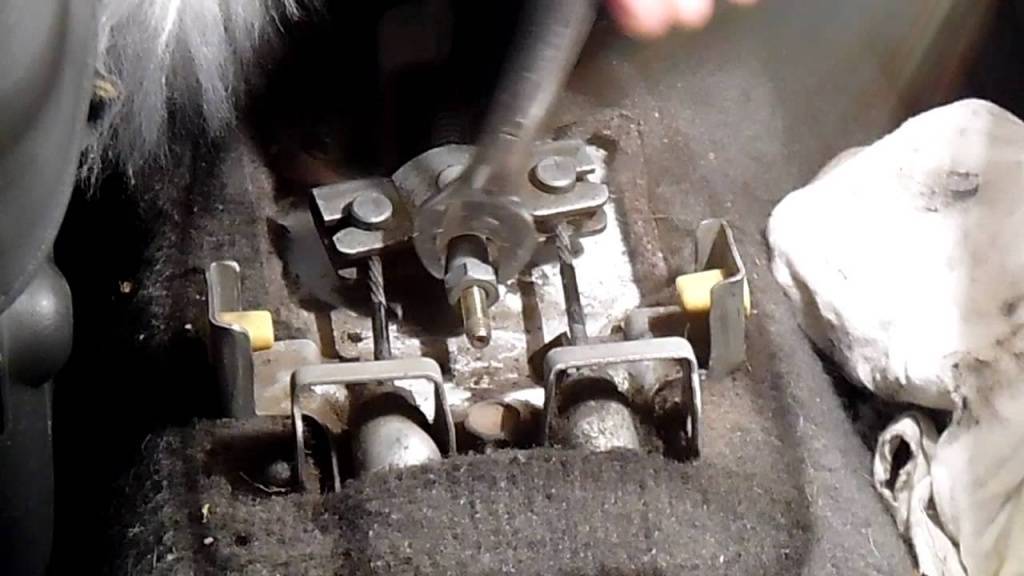

Теперь идём в салон и регулируем трос. Закручивая гайку, добиваемся необходимых 6-8 щелчков.

В принципе, можно оставить и большее количество щелчков — до 10.

Проверяем вращение колёс и работу ручника. На этом процесс регулировки ручника окончен.

Если Вы всё же решили снять диск и оценить состояние механизма, то я делаю это так.

Откручиваем болтик крестовой отвёрткой и снимаем диск.

Очищаем все доступные места

и сам диск тоже

Затем я всё обрабатываю преобразователем ржавчины

Ждём пока всё высохнет и почернеет

Затем все трущиеся места и крепления пружин и колодок смазываем медной смазкой. Не рабочую часть колодок!!!

Ей же смазываем резьбу регулировочного механизма и болт крепления диска, чтобы в следующий раз он открутился без особых проблем

Осталось только отрегулировать ручник по вышеизложенному алгоритму.

Будут вопросы или поправки с дополнениями — милости прошу в комментарии ниже.

Если в процессе работы выяснится, что суппорт Вашего авто заклинил, тогда посетите страницу Ремонт тормозного суппорта

Вот обещанное видео о регулировке ручника

Всем Мира и ровных дорог

По теме:

+22

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
