Замена ремня генератора автомобиля — не так все сложно как кажется

Проверка состояния

В среднем ресурс ремня составляет 50-60 тыс. км. Но продолжительность работы его во многом зависит от условий эксплуатации и качества  изделия.

Определение состояния и уровня износа ремня зависит от конструктивных особенностей автомобиля. Но сводится это определение к визуальному осмотру ремня.

Вначале производится проверка натяжения ремня. В нормальном состоянии он не должен проседать при нажатии на определенное расстояние, указанное в технической документации к авто.

Схема расположения ремня генератора

Далее визуально осматривается ремень на наличие повреждений и износ. Торчащие армирующие нити, вырванные куски резины, следы от горюче-смазочных материалов укажут на потребность в замене.

Устранить визг можно путем дополнительной подтяжки натяжения. Однако если уже натягивать ремень некуда, значит он сильно изношен и требует замены.

Если установлено, что ремень сильно изношен, производится замена. Перед выполнением данной операции нужно приобрести новый. Причем подбирать нужно по модели авто, а также по виду ремня. Клиновидный ремень невозможно будет установить на место многоручейного и наоборот.

Как заменить РГ

Чтобы менять деталь было удобно, необходимо освободить место под капотом, ведь конструкция некоторых моделей авто не позволит просто поднять капот и, запасшись гаечным ключом, произвести замену РГ. В некоторых случаях замену удобнее проводить снизу, подняв машину и демонтировав защиту картера двигателя.


Как заменить ремень генератора

После освобождения пространства нужно изучить способ установки ремня, ведь он может приводить в движение несколько узлов автомобиля, а не один лишь генератор. Также перед началом работы нужно запастись некоторыми инструментами. Правильная подготовка – это уже половина дела!

Что нужно для работы

Для замены ремня генератора необходимо подготовить следующее:

  • набор гаечных ключей;
  • головки;
  • рабочие перчатки;
  • новый ремень.


Инструменты для замены ремня генератора Перечень инструментов для замены РГ небольшой, поэтому с подготовкой не должно быть проблем. Но как только все будет под рукой, можно начинать рабочий процесс.


Приспособление для замены приводного ремня

Инструкция

В зависимости от конструкционных особенностей автомобиля и количества навесного оборудования процедура замены ремешка может отличаться. Ниже приведена пошаговая инструкция ремня генератора на примере модели Hyundai Elantra.


Замена ремня генератора

Шаг 1. Поднимите капот для получения доступа к приводу генератора. Если ремонт проводится в гаражных условиях, тогда используйте лампу для дополнительного освещения.


Расположение ремня генератора

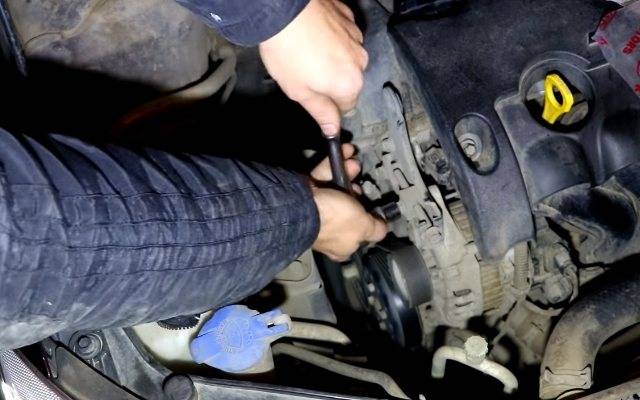

Шаг 2. Ослабьте натяжитель генератора, выкрутив крепежный болт.


Ослабление натяжителя генератора

Шаг 3. Выкрутите натяжитель после его ослабления. Для этой цели используйте гаечный ключ с головкой. Если болт заржавел и не поддается – воспользуйтесь WD-40.


Выкручивание натяжителя после ослабления

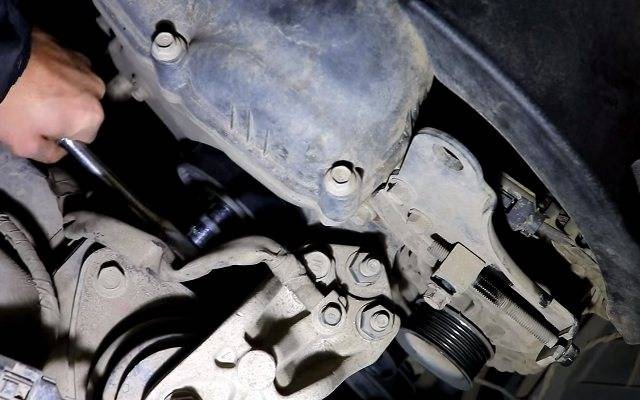

Шаг 4. После выкручивания натяжителя ослабьте нижний болт генератора, чтобы устройство легко перемещалось.


Ослабление нижнего болта генератора

Шаг 5. Отодвиньте генератор как можно ближе, чтобы можно было скинуть ремень.


Перемещение генератора в сторону

Шаг 6. Скиньте ремень с вала генератора. Сделать это можно голыми руками без использования отвертки или других инструментов.


Снятие ремня с вала генератора

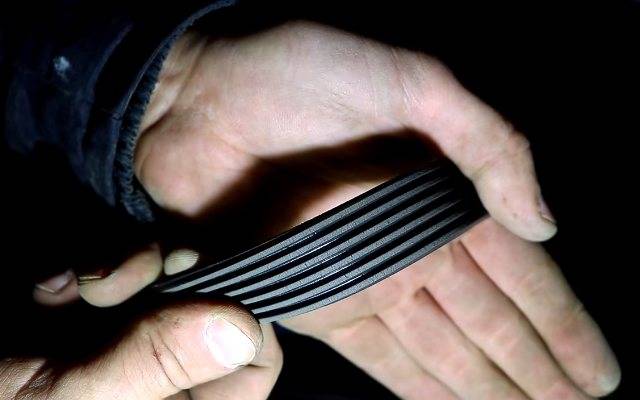

Шаг 7. Демонтируйте старый ремень и внимательно осмотрите его. Осматривать деталь нужно с обеих сторон. Если на его поверхности видны признаки сильного износа, то такой ремень нужно обязательно менять.


Осмотр ремня генератора после демонтажа

Шаг 8. Проверьте люфт ролика. Некоторые производители допускают незначительный люфт, но если он достаточно большой, то деталь также необходимо заменить.


Проверка люфта ролика натяжителя

Шаг 9. Открутите элемент крепления ролика.


Откручивание элемента крепления ролика

Шаг 10. Демонтируйте ролик.


Демонтаж ролика натяжителя ремня генератора

Шаг 11. Установите новый ролик, надежно его зафиксировав. После установки проверьте деталь на наличие люфта.


Установка нового ролика

Шаг 12. При установке нового ремня генератора внимательно следите за тем, чтобы все ручейки попали на свои места. Ремень должен стоять равномерно.


Установка нового ремня генератора

Шаг 13. Закрутите натяжитель ремня пальцами, а затем закрутите его гаечным ключом.


Закручивание натяжителя ремня

Шаг 14. Затяните нижний болт крепления генератора. Все крепежные элементы перед закручиванием желательно обработать смазкой, чтобы дальнейшие ремонтные работы проходили намного проще.


Фиксация нижнего болта крепления генератора

Шаг 15. После замены ремня запустите двигатель и послушайте его работу. Даже неопытный автомобилист сможет услышать разницу. На этом с работами по замене ремня генератора покончено.


Проверка ремня генератора после установки

Замена генератора Приора 16 клапанов своими руками видео

ВАЗовские модели автомобилей обычное не представляют никакой сложности при простом ремонте или разборе, обслуживать их недорого практически в любом сервисе, а базовые комплектации при необходимости поддаются даже новичкам. Но если вам потребовалась замена генератора Приора 16 клапанов с кондиционером или гидроусилителем, демонтировать его будет довольно сложно ввиду более узкого пространства под капотом, и нужна подготовка.

Почему, собственно, сложна замена генератора на Приоре 16 клапанов?

У шестнадцатиклапанной версии между головкой и радиатором куда более узкое расстояние, чем на восьмиклапанной. Если снять на 16-клапанном генераторе крепежные болты, снять его все равно не будет возможным — он будет упираться в радиатор. Потому что свободное место под капотом будет занято компрессором или насосом. Не тяните за генератор ни в коем случае, это повредит радиатор. Если что-то не отцепляется само по себе — не применяйте силу.

Как снимается генератор

В помещении предпочтительно иметь крановую балку, на крайний случай можно воспользоваться домкратом на колесиках, специальным для вывешивания двигателя. Действовать следует следующим способом.

  • Отсоедините клеммы аккумулятора.
  • Вывесить мотор.
  • Снять ремень привода.
  • Ослабить патрубки на гидроусилителе или кондиционере.
  • Снять с генератора крепления.
  • Теперь генератор можно отсоединить и подать. Сначала в сторону, потом вверх.
  • Когда все проводки будут отсоединены, генератор можно снимать.

Замена ремня генератора на Приоре 16 клапанов проводится в обратном порядке, просто установите новую деталь, следуя по инструкции.

Как снять генератор на Ладе без кондиционера

Если у вас не установлено дополнительное оборудование, замена генератора Приора 16 клапанов пройдет чуть проще, так как места под капотом будет больше.

  • Снимите клемму на минус с аккумулятора.
  • Снимите защиту с двигателя.
  • У натяжителя ремня отверните гайку (не полностью, максимум на четыре оборота). Теперь его можно ославить, немного повращав винт. Когда он достаточно освободится, можете его снять.
  • Снимите защитный колпачок, чтобы потом снять клемму со жгута проводов. Теперь можно снять колодку проводов.
  • Выверните гайку, чтобы снять крепящий сверху болт, затем сделайте то же самое с болтом нижнего крепления.
  • Снимите ремень, а затем и весь генератор.

Поскольку в продвинутых комплектациях с кондиционером ремень на генератор ставится длиннее, то и при необходимости его замены, нужно помнить о некоторых тонкостях. Особенно если чувствуется, что качество сцепления с роликами стало гораздо хуже, тогда придется сделать перенатяжку или смену. О неполадках в первую очередь скажет свист, явное снижение уровня заряда аккумулятора, даже если он должен быть полностью заряжен. Новые аккумуляторы можно заказать здесь: https://www.rimir.by/products/car/akkumulyatory-95/ . В таком случае в первую очередь стоит взглянуть на ремень — эластичен ли он, не появились ли на нем сторонние трещины.

Снятие и замена ремня генератора Лада Приора своими руками

Замена ремня генератора Приора 16 клапанов должна быть проведена через 60 тысяч километров пробега, ну или раз в два года.

Как поменять ГУР

Вам потребуется смотровая яма, баллонный ключ.

  • Ослабьте гайку, чтобы открутить регулировочный болт.
  • Теперь можно отодвинуть генератор.
  • Сняв правое переднее колесо и его подкрылок, откроется пространство перед старым ремнем.
  • Отсюда он легко снимается.
  • Можно установить новый. Главное — правильно и хорошо его подтянуть.

Как натянуть ремень и проверить его натяжку

Для Приоры помимо родного рекомендуются аналогичные ремни таких иностранных марок, как Контитех, Дайко, Гейтс, Фленнор.

  • Ослабьте гайку ролика, придется держать обойму ключом. Вращая потом этот ключ, обойму можно проворачивать.
  • Зажмите гайку у ролика. Проверить качество натяжения следует только на длинном участке между шкивами. Если при надавливании в этом месте на ремень, он прогибается не больше чем на 10 миллиметров, натяжение подходящее.
  • Если на вашей Ладе стоит гидроусилитель, следует натянуть его чуть сильнее. Если вы натянете его недостаточно сильно, он будет очевидно свистеть, этот недостаток легко улавливается на слух. Тогда подтяните его чуть сильнее. Если же слышится не свист, а гул, ремень наоборот необходимо приспустить.

На Приоре в обычном сервисе поменять только ремень может стоить от 300 рублей (не считая расходников). Если генератор с роликами или навесной, то цена существенно возрастет до полутора тысяч рублей. Не стоит забывать чек на оказанные услуги, гарантия на проведенные работы должна быть не менее полугода, если ремень испортится по причине некачественной установки или натяжения, нужно требовать замену за счет сервиса.

Как заменить и натянуть ремень генератора на Lada Priora

Автомобиль Lada Priora пользуется большой популярностью. Это еще одно доказательство того, что российские машины могут быть качественными. Они на самом деле могут похвастать неплохим комфортом, управляемостью, а также привлекательным внешним видом.

Отличия новой модели от выпущенных ранее автомобилей, прежде всего, скрываются в моторном отсеке. Здесь все расположено совершенно по-другому. Поэтому даже опытные мастера не всегда знают, как производится замена ремня генератора на Приоре, а также его натяжка.

Новые Приоры оснащаются большим количеством систем, а также доступны с внушительным перечнем дополнительного оборудования. Более подробно о новом поколении Лада Приора 2014 читайте в нашей статье.

Хотя установка кондиционера и гидроусилителя руля на Приору положительно сказалась на комфорте, однако в результате таких изменений доступ к генератору стал достаточно затрудненным. Ремень генератора Приора с ГУРом либо кондиционером имеет большую длину по сравнению с обычной версией автомобиля, поэтому мы рассмотрим процедуру замены ремня генератора для двух модификаций.

Как осуществляется натяжка ремня генератора на Приоре

Как правило, необходимость выполнения натяжки ремня генератора возникает в связи с его изнашиванием в процессе использования, а также снижения качества сцепления поверхности ремня с плоскостями роликов и шкивов генератора.

Если на вашей любимой Lada Priora начал свистеть ремень генератора, придется приступить к его подтяжке. Натянуть ремень генератора на «Приоре» можно с помощью ключа на 19, а также специального ключа для ролика. Он изображен на фото ниже.

Натяжка ремня выполняется следующим образом:

  1. Ослабить гайку ролика, для чего его обойму необходимо удерживать с помощью ключа.
  2. Провернуть эксцентрическую обойму ролика для натяжки ремня генератора с помощью минимального вращения ключа, что приведет к лучшей натяжке ремня.
  3. Зажать гайку натяжного ролика.

В случае правильного выполнения процедуры в базовой версии модели, на наиболее длинном участке между шкивами ремень должен прогибаться примерно на 10 мм. В случае с версией, оснащенной кондиционером либо ГУРом, натягивать ремень нужно немного сильнее. Как правило, эту процедуру доверяют специалистам. Если такой возможности у вас нет, советуем делать все «на слух». Если ремень будет натянут слишком слабо, появится свист либо проскальзывание. В противном случае вы услышите гул подшипников генератора.

Замена ремня генератора Приора (версия без доп. оборудования)

Согласно официальным данным, замену ремня следует выполнять через каждые 60 тысяч пройденных километров. Если машина используется очень редко, менять ремень генератора на Lada Priora необходимо каждые два года, причем от пробега это в таком случае не зависит.

Перед выполнением замены ремня, необходимо поставить транспортное средство на смотровую яму. Далее идет подготовка следующего инструмента:

  • ключ на 10;
  • ключ на 13;
  • приспособления для демонтажа подкрылка (его также нужно снимать);
  • баллонный ключ (с помощью него будем снимать правое переднее колесо).

Сначала необходимо ослабить гайку, используя ключ на 13 (смотри фото).

Далее нужно открутить болт, предназначенный для регулировки, воспользовавшись ключом на 10 (подробнее на фото далее).

Далее сдвигаем сам генератор в направлении силового агрегата. Откручиваем переднее правое колесо и снимаем его. Затем аналогичные действия выполняем с подкрылком. Только после этого можно снять старый ремень генератора и заменить его.

После установки нового ремня необходимо выполнить все действия в обратном порядке. Не забудьте правильно отрегулировать натяжку ремня генератора на Приоре. Если ремень будет натянут слишком слабо, аккумулятор может заряжаться не полностью, а если перетянуть ремень, это приведет к слишком быстрому выходу из строя подшипников генератора.

Как заменить ремень генератора на Приоре с ГУР и кондиционером

Поскольку шкив гидроусилителя руля в данной модификации модели установлен на небольшой высоте, конструкторы решили пустить ремень генератора вокруг опоры силового агрегата автомобиля. А это значит, что в такой машине замена ремня генератора может осуществляться лишь в соответствующих условиях.

Далее мы рассмотрим процедуру замены ремня генератора на Приоре с кондиционером. Сначала необходимо подготовить следующий инструмент:

  • ключ для натяжения ремня генератора;
  • ключ на 17;
  • ключи на 13 (2 шт.);
  • головка на 10 (под звездочку или обычная);
  • головка на 17;
  • WD40;
  • подходящий рычаг.

Признаки слабого натяжения привода генератора

Определить недостаточный уровень натяга автомобилист сумеет по косвенным признакам, которые быстро проявляются у любых марок машин. Чаще всего насторожиться следует в таких случаях:

  • из-под капота во время работы ДВС слышатся свистящие звуки, поэтому стоит заглянуть в данную область и подтвердить/опровергнуть сомнения;
  • некоторые (или все) электроприборы функционируют с перебоями или в нештатном режиме;
  • на панели приборов непрерывно во время поездок горит лампочка уровня заряда аккумулятора.

Индикатор на приборной панели может быть в виде иконки АКБ или соответствующей аббревиатуры

Стоит обращать внимание на ее поведение

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае, перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером). Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

  1. Подготовив все необходимое, снимается переднее правое колесо;
  2. Далее нужно снять грязезащитный щиток;
  3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
  4. Затем в отверстие нужно вставить шестигранник «6»;
  5. Выполненные действия позволят ослабить ремень генератора и снять его;
  6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
  7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
  8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
  9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
  10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке предполагает ослабление ремня);
  11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Как заменить поликлиновый ремень двигателя

Замена такого важного компонента двигателя может показаться сложной задачей. На самом деле демонтаж и установка новой детали – не столь страшные операции

В большинстве случаев замена выполняется намного проще, чем может показаться на первый взгляд.

На первом шаге необходимо убрать все компоненты, которые могут помешать работать с ремнём. Вероятно, потребуется снять вентилятор, закреплённый на конце коленчатого вала. Возможно, также придётся открутить радиатор и немного потянуть его вперёд, чтобы обеспечить необходимый зазор. У каждого автомобиля и грузовика эти компоненты разные. В случае сомнений следует изучить руководство пользователя или официальное руководство по ремонту транспортного средства.

Деталь, называемая натяжителем поликлинового ремня, обеспечивает его натяжение, чтобы он не слетел со шкивов во время работы двигателя. В большинстве случаев необходимо накинуть на него ключ, а затем надавить в направлении, обратном натяжению ремня. Как только ремень прослаблен, снять его очень легко. Прежде чем сделать это, рекомендуется сделать простой рисунок, схематично иллюстрирующий прохождение ремня по шкивам. Он поможет правильно установить новую деталь при замене.

Зачастую производитель предоставляет такую схему.

  • Она может быть расположена в нижней части капота или в поперечине радиатора.
  • Далее необходимо установить новый поликлиновый ремень, пропустив его по шкивам.
  • Затем обеспечить натяжение ремня при помощи натяжителя.
  • Прежде чем запустить двигатель в первый раз после проведения такого ремонта, следует несколько раз проверить, что все операции выполнены правильно.

Двигатель является сердцем любого автомобиля или грузовика. И хотя существует множество принадлежностей, которые подключены к нему, первостепенную роль играет поликлиновый ремень. На самом деле, без него автомобиль просто остановится на обочине дороги.

В частности, усилие вращения передаётся от двигателя к этим другим принадлежностям при помощи закреплённых шкивов. Поликлиновый ремень передаёт вращение от коленчатого вала двигателя на эти шкивы. Они в свою очередь приводят в действие другие важные аксессуары, включая водяной насос, генератор переменного тока, насос гидроусилителя рулевого управления и даже охлаждающий вентилятор радиатора. Поэтому в случае выхода ремня из строя данные принадлежности не будут функционировать, что может вызвать серьёзные проблемы, такие как перегрев двигателя или невозможность подзаряжать аккумулятор от генератора.

Чтобы восстановить работоспособность автомобиля, следует заменить поликлиновый ремень. Рекомендуется регулярно проверять его состояние, поскольку этот компонент подвержен износу. Это позволит избежать затруднительных ситуаций в дороге.

Виды ремней генератора

Для привода генератора применяется два вида ремней.

Первым видом приводного ремня является обычный клиновидный. Зачастую такого вида ремень применяется на авто, которые выпускались раньше. Данные ремни используются на авто, где привод от шкива коленчатого вала производился только на генератор. Недостатком такого изделия является высокая вероятность проскальзывания.

Клиновидный ремень генератора

Одним из вариантов клиновидного ремня, который пришел на смену обычному, является зубчатый. Зубчатый ремень тоже имеет клиновидный профиль, но с внутренней стороны у него сделаны зубья. Эти зубья обеспечивают улучшенную передачу усилия и меньшую степень проскальзывания. Однако он тоже используется на авто, у которых привод от шкива коленвала выполняется только на генератор.

Ремень генератора зубчатого типа

Вторым видом приводного ремня, который используется на авто все чаще – поликлиновой, он же многоручейный ремень. Такой ремень значительно шире клинового, но тоньше, что обеспечивает ему большую гибкость. С внутренней стороны сделано несколько борозд, по профилю напоминающие клин, но небольших размеров. Из-за этих борозд этот ремень и получил народное название – многоручейный.
Поликлиновой ремень генератора

Высокая гибкость позволяет использовать его для привода генератора, а также других навесных элементов двигателя – гидроусилителя, жидкостного насоса и компрессора.

Все виды ремней изготавливаются по одному принципу – основным материалом выступает специальная резина, внутрь которой помещено 2-4 слоя армирующей прочной нити.

Свистит и буксует? Диагностируем ремень генератора

Пока ремень работает нормально и адекватно, мы его не замечаем. Генератор работает в нормальном режиме и обеспечивает надёжное электропитание бортовой электрической сети и подзарядку аккумулятора.

Об этом говорят стабильные показатели амперметра и тихая работа двигателя. Тем не менее в один прекрасный день ремень даёт о себе знать пронзительным визгом или же отсутствием зарядного тока на АКБ. Об этом скажет амперметр на панели приборов и контрольная лампа зарядки аккумулятора.

Ремень привода генератора

Открываем капот и смотрим, есть ли вообще ремень на месте. У некоторых горе-водителей ремни лопаются прямо в дороге, а замену ему подыскать достаточно сложно.

Не хитрый рычаг!

Для этого пригодится всего два ключа из штатного набора инструментов — на 10 и на 13, но удобнее использовать головки с трещоткой. И желательно рычаг! Все готово, можно приступать к работе.

Как подтянуть ремень генератора на ВАЗ-2114

Соблюдайте «полярность» установки ремня генератора

Процедура подтяжки и регулировки ремня займёт от силы пять минут, но при этом важно знать несколько тонкостей, которые спасут в будущем от проблем в дороге. Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:

Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:

Схема привода генератора: 1 — кронштейн крепления к блоку двигателя; 2 — соединение генератора с кронштейном; 3 — винт натяжения; 4 — шкивок генераторной установки; 5 — осевой винт; 5 — приводной ремень; 6 — шкив генератора на коленчатом валу.

  1. Лучше и проще подтягивать ремень генератора ВАЗ-2114 либо на яме, либо просто на ровной и сухой площадке, поскольку придётся поднырнуть под автомобиль, причём несколько раз.
  2. Устанавливаем машину на площадке и ставим её на ручник или на первую передачу.
  3. Если установлена защита картера, то можно попробовать ослабить болт крепления генератора из-под капота. Для этого понадобится головка на 13, но если защиты нет, то проще ослабить болт из-под машины рожковым ключом. Просто срываем гайку и отворачиваем её на несколько оборотов.

  4. Перед тем как подтянуть ремень генератора на ВАЗ-2114, ослабляем верхнюю гайку крепления, которая прижимает корпус генератора к регулировочному кронштейну. Используем все тот же ключ на 13.

  5. Для подтяжки ремня необходимо найти натяжной болт, он установлен прямо перпендикулярно оси вращения генератора. Вращая болт натяжителя по часовой стрелке, мы подтянем ремень, против — ослабим. При натяжении ремня корпус генератора будет смещаться от блока цилиндров. Более подробно о натяжке ремня ГРМ на ВАЗ-2114 здесь.

  6. Контролируем натяжение ремня после подтяжки. Сверху это сделать довольно проблематично, поскольку мешает опора двигателя. Проще это сделать снизу, где вся ветка ремня доступна для осмотра. Для визуальной проверки натяжения необходим некоторый опыт, но по ВАЗовской инструкции прогиб ремня не должен превышать 10-15 мм при приложенном усилии 10 кг и после нескольких оборотов коленвала, чтобы ремень уселся на место.

  7. Если ремень натянут правильно, затягиваем нижнюю гайку крепления генератора, затем верхнюю, которая фиксирует корпус генератора к регулировочному кронштейну.

Когда необходимо подтягивать?

Собственно, причины, по которым необходима подтяжка ремня, просты — генератор не вырабатывает достаточный ток для работы всех потребителей на борту и не может обеспечить зарядку АКБ. Первичным признаком слабого натяжения ремня станет свист из-под капота. Тем не менее свистеть ремень может и при попадании воды, иногда — при замасливании шкивов, ещё реже — при выходе подшипников генератора из строя. Если же ремень не поддаётся натяжению или регулировочная рейка не позволяет отодвинуть генератор дальше, необходима замена ремня.

Самая распространённая ошибка — хранение запасного ремня под капотом, в одной из ниш. От постоянной высокой температуры даже самый хороший и новый ремень может прийти в негодность буквально за пару месяцев, если мёртвым грузом лежит под капотом. Новые или запасные ремни стоит хранить или в гараже, или в багажнике.

Подтянуть ремень генератора на ВАЗ-2114 довольно просто, главное — сделать это в меру и придерживаясь простых правил, нормативов производителя. Тогда и генератор (см. «правильный выбор генератора«) прослужит дольше и неприятностей в дороге будет меньше. Прочных всем ремней и добрых дорог!

Инструкция по замене приводного ремня

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):

  • гаечные ключи и головки;
  • новый ремень и натяжной ролик;
  • стержень для фиксации ролика;
  • монтажная лопатка для снятия ремня;
  • нож;
  • защитные перчатки;
  • лист бумаги и карандаш для рисования схемы установки.

Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.

Схема

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

Пример прокладки ремня на Шевроле Кобальт

Обозначения схемы:

  • 1 — шкив коленчатого вала;
  • 2 — шкив генератора;
  • 3 — направляющий ролик;
  • 4 — муфта компрессора кондиционера;
  • 5 — шкив помпы и дополнительный шкив привода насоса усилителя;
  • 6 — ремень;
  • 7 — натяжной ролик.

Алгоритм действий

Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

  1. Обрезать старый ремешок при помощи ножа.
  2. Повернуть на 3-4 оборота болт крепления генератора снизу.
  3. Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
  4. Поджать генератор вперед до заведения крепежного уха за кронштейн.
  5. Зафиксировать механизм проволокой или иным способом.
  6. Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
  7. Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
  8. Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

  1. Отвернуть фиксирующий болт, расположенный на верхней части генератора.
  2. Поднять фиксатор вверх, выведя болт из направляющего паза.
  3. Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
  4. Снять изношенный ремень и прижимной ролик.
  5. После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
  6. Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

  1. Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
  2. Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
  3. Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
  4. Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
  5. Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.

Как натянуть ремень

Если на поверхности ремня нет трещин и надрывов, то его можно попробовать натянуть. Подобная процедура актуальна для машин российского производства и иномарок, оснащенных механическим ручным натяжителем, которым часто является сам генератор. Ремень натягивается до момента прекращения проскальзывания по шкивам. При этом автолюбитель должен помнить, что чрезмерный натяг нагружает подшипники генератора и выводит их из строя.

Если натяжка ремешка не позволяет обеспечить нормальной работы, то деталь подлежит замене. Запрещается устанавливать проставки под ролики натяжения, которые позволят выбрать излишнюю длину ремня.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
