Замена ремня ГРМ на 16-ти клапанной Лада Ларгус своими руками: артикулы и видео

Двигатели

Конструкторы предусмотрели для установки на этот автомобиль три силовых агрегата, это два восьмиклапанника ВАЗ 11189 и К7М от Рено, а также 16 клапанный французский мотор К4М. Рабочий объём этих движков составляет 1600 см 3, что считается оптимальным для этого класса автомобилей. Мощность ВАЗовского мотора 87 лошадок, французский движок может выдать до 90 л. с. Оба силовых агрегата имеют инжекторную систему питания, соответствуют экологическим нормам Евро-5.

Этот французский мотор стали ставить на отечественные автомобили после того, как Рено приобрела акции автомобильного завода в г. Тольятти.

Этот двигатель стал очередным в серии доработок моторов серии К7, у него увеличили ход поршня, добавили коромысла в клапанном механизме, увеличен диаметр сцепления, маховика. Средний расход топлива равен примерно 7,2 литра на сотню км пробега.

Ресурс производителями заявлен 400 тыс. км, но ремонт часто происходит при 350 тыс. км пробега. Агрегатируется мотор с механической коробкой перемены передач, имеющей 5 ступеней.

ВАЗ 11189

Это более качественный и доработанный ВАЗ 11186, который устанавливается на других легковых машинах ВАЗ. Он также имеет инжекторную систему питания, мощность может отдать до 87 л. с. Себестоимость его ниже против французского мотора, поэтому он установлен на большей части машин.

Средний расход топлива ВАЗ 11189 несколько выше, он равен 8,2 л/100 км пробега. Как недостаток специалисты отмечают меньший по сравнению с французским двигателем ресурс, он равен 200 тыс. км. Оба движка при обрыве зубчатого ремня в приводе ГРМ гнут клапана.

Сроки замены ГРМ

Для начала разберемся, когда менять ремень ГРМ. Самопроизвольный обрыв ремня ГРМ очень часто оборачивается погнутыми клапанами. Они требуют весьма дорогого ремонта, так что следить за состоянием ремня требуется достаточно тщательно. Конкретные плановые сроки замены зависят от конкретной модели автомобиля и чаще всего указываются в его технической документации.

Многие интересуются: через какой пробег менять ремень ГРМ? Мастера рекомендуют производить замену при пробеге порядка 50-80 тысяч километров.

Если же автомобиль был куплен с рук и владелец не знает, когда замена производилась в последний раз, можно проверить деталь на износ визуально. Следы активного использования достаточно четко прослеживаются в виде небольших трещин на корпусе.

Иностранные автоконцерны рекомендуют менять ремни ГРМ на своих автомобилях при пробеге в 120 тысяч километров, однако отечественные дилеры называют иные числа: 90, максимум 100 тысяч километров, что связано с тяжелыми условиями эксплуатации в нашей стране.

Если при осмотре на детали были обнаружены трещины, не следует сразу паниковать и считать, что обрыв случится сразу же, стоит автомобилю вновь двинуться с места. В своей основе ремни имеют несколько тонких прутьев из металла, которые выдерживают значительные ударные нагрузки и увеличивают срок работы детали.

Если же ремень станет ослабевать, автомобилист достаточно быстро почувствует это – шум от мотора заметно вырастет, заводиться машина станет тяжелее. Да и есть риск на практике проверить, гнутся ли клапаны при обрыве ремня ГРМ.

Часто производители автомобилей рекомендуют вместе с заменой самой детали менять также и ролик натяжителя ремня ГРМ. Данный вариант предпочтителен, так как все упомянутые процедуры достаточно трудозатратны поодиночке, а износ конкретных деталей иногда бывает не виден невооруженным взглядом. Именно поэтому многие производители перешли к выпуску комплектов из ремня и роликов.

Пошаговая инструкция

  1. Поддомкрачиваем двигатель.
  2. Демонтируем подушку двигателя, открутив четыре болта. Головка на 16.

  1. Снимаем резонатор.

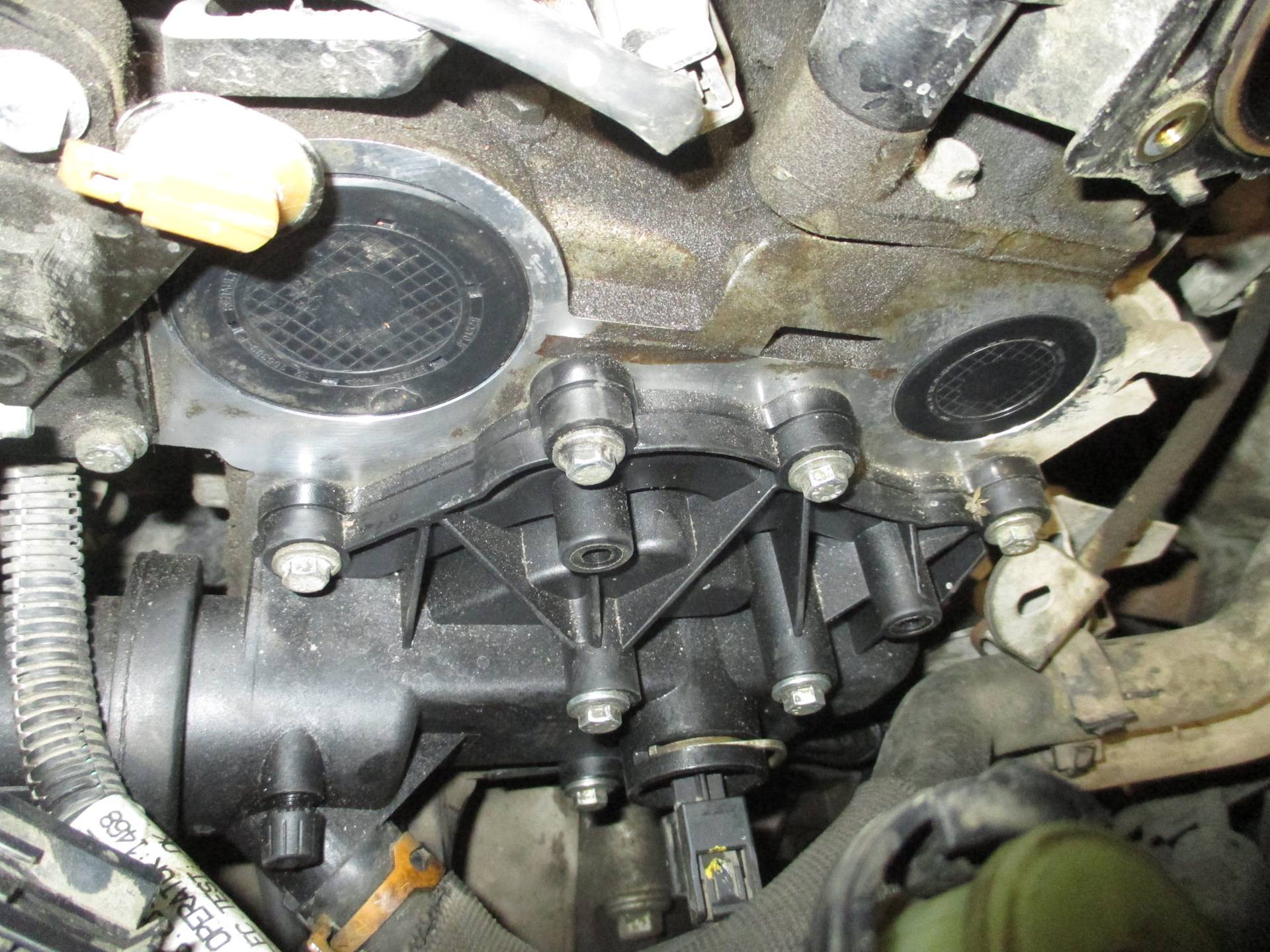

  1. Протыкаем старые заглушки распредвалов и выковыриваем их используя отвертку как рычаг.

Выставляем верхнею мертвую точку

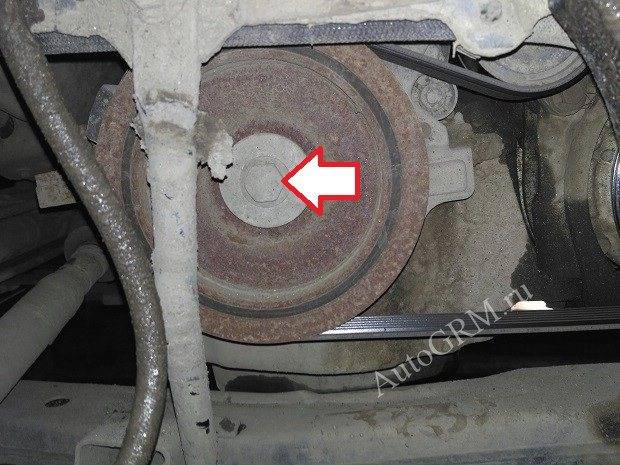

  1. Проворачиваем коленвал, за болт шкива привода вспомогательных агрегатов, до того момента как на торцах распредвалов прорези не встанут на одну линию и должны быть смещены ниже центральной ось. Головка на 18.

  1. Выкручиваем заглушку на блоке цилиндров. Головка Е14. Вкручиваем фиксатор коленвала (болт М10 с длинной резьбы 68 мм). Он должен упереться в шеку коленвала.

  1. Стопорим коленвал. Включаем пятую передачу, подкладываем под колеса упоры, вставляем отвертку в тормозной диск ниже суппорта и легким движением руки, с использованием метрового удлинителя, откручиваем болт коленвала.
  2. Поскольку коленвал немного сместится проворачиваем его по часовой стрелки до упора в фиксатор. Соответственно на распредвалах пазы встанут в одну линию.

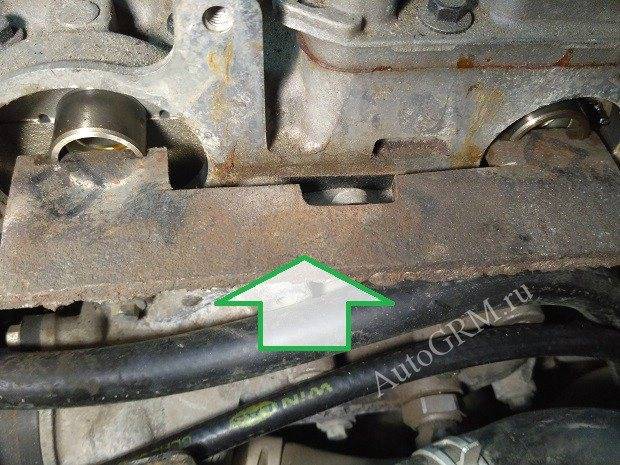

  1. Вставляем фиксатор распределительных валов.

  1. Снимаем верхнею крышку привода ГРМ. Головка на 13. Три болта и две гайки.

  1. Снимаем ремень привода вспомогательных агрегатов, он же сервисный ремень, он же ремень генератора, кому как удобно. Ключом на 13 за полт натяжного ролика проворачиваем его по часовой стрелки и снимаем ремень.

  1. Снимаем нижнею пластиковую крышку ГРМ. Четыре болта на 8.

  1. Отворачиваем гайку натяжного ролика и болт опорного ролика. Ключ на 13 и Torx T Снимаем оба ролика и старый ремень ГРМ.

Замена помпы

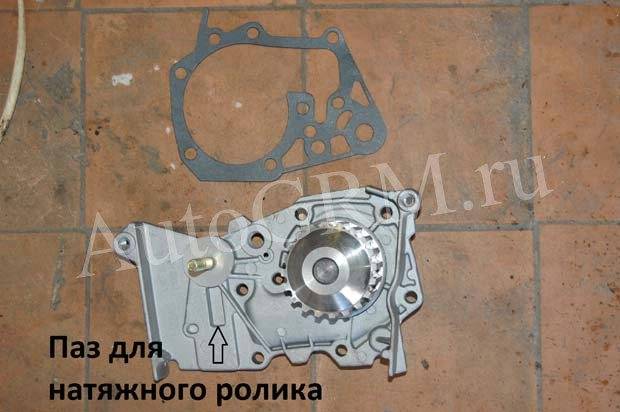

  1. Откручиваем 7 болтов на 10 и один на 13 и снимаем старую помпу.

  1. Смазываем прокладку новой помпы и устанавливаем ее на место.

Установка нового ремня ГРМ

  1. Достаем свежий комплект ГРМ.
  1. Устанавливаем натяжной ролик на место.
  1. Устанавливаем на место звездочку вместе с ремнем.

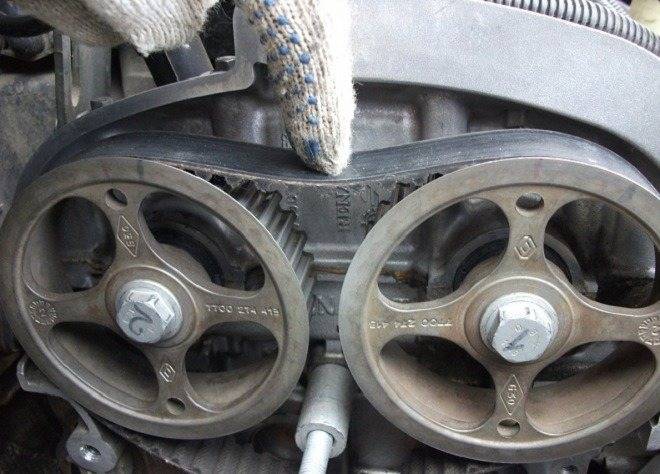

  1. Одновременно надеваем ремень на звездочку распредвала, совместив верхние метки и натяжной ролик. Следим что бы правая ветвь ремня была натянуты.
  1. Натягиваем натяжной ролик, обязательно по стрелочки, до совпадения меток на нем.
  1. Затягиваем гайку.

Мне на некоторых форумах попадались горе советчика, мол надо ремень немного перетянуть и он со временем растянется и все встанет на свои места. Не поддавайтесь на провокации, если есть определенный момент натяжения ремня его надо придерживаться!! Помните, что не натянутый ремень ведет к быстрому износу зубьев и как следствие перескакивание его. Перетянутый ремень это повышенный износ подшипника помпы и в разы сниженная надежность.

  1. Проворачиваем коленвал по часовой стрелке два оборота и смотрим на натяжку, если что подтягиваем. Устанавливаем все детали в порядке обратном снятию. Не забываем про антифриз. Ну вот и все ребята.

Проверка натяжения

Натяжение ремешка имеет большое значение для нормальной работы ГРМ. Если ремень ослаблен, он может проскакивать и привести нарушению фаз газораспределения. Кроме того, проскальзывание может привести к увеличению трения, материал будет нагреваться, что может привести к разрыву ремешка. При сильном натяжении ускоряется износ подшипников коленвала и вспомогательных механизмов.

Проверка натяжения ремня возможна посредством указателей на натяжном ролике. Нормальное натяжение подразумевает полное совпадение подвижного указателя с неподвижным указателем натяжителя. Если смещение подвижного указателя незначительно в сторону против часовой стрелки, то ремешок следует подтянуть.

В этом случае нужно ослабить болт крепления натяжителя и проворачивать натяжной ролик по часовой стрелке, пока указатели не совпадут. Зафиксировав натяжитель в таком положении, необходимо затянуть болт крепления. Затем следует при помощи болта крепления шкива вспомогательных агрегатов провернуть коленчатый вал на два оборота. Теперь нужно снова проверить натяжение. Выполнять регулировку следует пока не будет достигнуто нужный уровень натяжения.

16-ти клапанные двигатели

За основу для этого универсала был взят автомобиль Dacia Logan MCV от фирмы Рено. Вначале два силовых агрегата рабочим объёмом 1600 см 3 К7М, К4М этой фирмы стояли на Ларгусах. В 2015 году К7М заменили на ВАЗ 11189 с восемью клапанами в головке блока цилиндров, а с 2021 года появился ВАЗ 21129. Этот движок уже имеет 16 клапанов в ГБЦ, его несколько позже стали устанавливать на Веста, Лада XRAY.

После освоения производства этого силового агрегата автомобильный завод отказался от использования моторов, производимых концерном Рено-Ниссан. Трансмиссия автомобиля осталась от Рено, но с существенными доработками под условия эксплуатации в регионах России, других стран СНГ.

К4М

Силовой агрегат этой модификации стоит только на семиместном универсале или на машинах с комплектацией «Люкс». Рабочий объём мотора 1600 см 3, в головке блока цилиндров установлено 16 клапанов. Его мощность равна 102 лошадок при степени сжатия 9,5. Средний расход топлива находится в пределах 7,9 литров на сотню км пробега. Специалисты и владельцы машины отмечают, что шум работающего мотора снижен, вибрация на всех режимах его работы исключена полностью.

Как недостаток отмечается недостаточно высокие динамические показатели двигателя, появление пропусков при работе на топливе сомнительного качества. Сложная конструкция мотора сказывается на условиях его сборки, а это несколько повышает себестоимость двигателя, в связи с этим повышается стоимость обслуживания этого агрегата по сравнению с моторами, у которых 8 клапанов в ГБЦ. Производители обещают ресурс для движка не менее 450 тыс. км пробега, а то и более, если правильно и своевременно его обслуживать.

ВАЗ-21129

Этот движок также имеет рабочий объём 1600 см 3, 16 клапанов в приводе ГРМ. Мощность его чуть-чуть увеличили, она стала равна 106 л. с. Конструктивно он не слишком сильно отличается от большинства серийных моторов ВАЗ. Чугунный блок цилиндров, их рядное расположение, зубчатый ремень в приводе механизма ГРМ. Гидрокомпенсаторы не устанавливают. Он стал более надёжен и менее критичен к составу используемого топлива.

Коробка перемены передач механическая, она осталась от француза, но со значительными доработками по её адаптации к условиям эксплуатации в регионах РФ. В КПП были изменены значения передаточных чисел для третьей, четвёртой, пятой передачи. Это позволило машине передвигаться на более низких оборотах двигателя, снизился акустический шум, уменьшилось потребление бензина. Средний расход топлива не вышел за пределы 7,9 литров на сотню пробега.

Замена ремня ГРМ на двигателе 16-ти клапанном двигателе K4M

Здесь все намного сложнее. Для замены ремня ГРМ на моторах К4М необходимы специальные фиксаторы валов, а также заглушки распредельных валов, так как они являются одноразовыми. Для доступа к заглушкам понадобится снятие корпус глушителя впуска.

Снятие старого ремня

Для этого выполните следующие действия:

  1. Поднимите правую часть Лады Ларгус и снимите переднее колесо.
  2. Открутите подкрылок, чтобы открыть доступ к шкиву коленчатого вала.
  3. Ослабьте ремень вспомогательных агрегатов и демонтируйте его.
  4. Снимите шкив коленчатого вала.
  5. Демонтируйте правую опору двигателя, приподняв его.
  6. Открутите защитные крышки ремня ГРМ.
  7. Фиксируем коленчатый вал при помощи специального приспособления. Предварительно выставите метки ГРМ. Для этого нужно снять задние заглушки распредвалов и повернуть КВ так, чтобы метки на них встали горизонтально. Фиксируем.
  8. Ослабьте натяжной ролик и снимите старое резинотехническое изделие.

Установка нового изделия

Перед установкой нового ремня рекомендуется проверить состояние сальника коленчатого вала. При необходимости его рекомендуется заменить. Далее выполняется следующий список действий:

  1. Замените натяжной и направляющий ролик. Болт натяжного ролика нужно закрутить от руки.
  2. Надеваем ремень ГРМ сверху вниз.
  3. Чтобы натянуть ремень, нужно вставить шестигранник в специальное отверстие и поворачивать эксцентрик до тех пор, пока флажок не совместится с прорезью.
  4. После натяжки ремня, затяните болт ролика.
  5. Вытащите фиксаторы и поверните коленчатый вал на два оборота.
  6. Проверьте совпадение меток. Если все в порядке, произведите сборку в обратной последовательности.

Лада Ларгус замена ремня привода вспомогательных агрегатов 8 и 16 клапанов

Лада Ларгус замена ремня на двигателе с 8 и 16 клапанами отличается. Сегодня расскажем о замене привода вспомогательных агрегатов на обоих типах моторов Lada Largus. Производитель требует проводить замену раз в 60 тысяч километров или после 4 лет эксплуатации, если 60 тысячный рубеж не преодолен. Кроме того, схемы приводного ремня с кондиционером и без кондиционера отличаются. Обо всем этом наша сегодняшняя статья.

Замена ремня Лада Ларгус 8 клапанов с кондиционером

Схема ремня с гидроусилителем руля и кондиционером.

  • 1 — шкив привода вспомогательных агрегатов
  • 2 — натяжной ролик
  • 3 — шкив насоса гидроусилителя руля
  • 4 — шкив генератора
  • 5 — шкив компрессора кондиционера
  • 6 — опорный ролик

Натяжение ремня привода вспомогательных агрегатов Lada Largus с гидроусилителем руля и кондиционером регулируется автоматически натяжным устройством. Для замены ремня снимаем правый грязезащитный щиток моторного отсека.

Чтобы ослабить натяжение ремня, снизу автомобиля надеваем накидной ключ или головку «на 13» на болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства.

Фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник «на 6» или стержень диаметром 6 мм.

Снимаем ремень привода вспомогательных агрегатов.

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и кондиционером — 5К 1747 (пятиручьевой, длиной 1747 мм). При замене ремня необходимо также заменить опорный и натяжной ролики.

Для замены опорного ролика накидным ключом или головкой «на 13» отворачиваем болт его крепления и снимаем болт с защитной крышкой ролика. Снимаем опорный ролик.

Аналогично отворачиваем болт крепления и снимаем натяжной ролик. При необходимости замены натяжного устройства (например, при поломке пружины), головкой «на 13» отворачиваем два болта крепления корпуса натяжного устройства и снимаем натяжное устройство в сборе с роликом.

Автоматическое натяжное устройство в сборе на следующем фото

Устанавливаем снятые детали в обратной последовательности. Перед монтажом ремня кронштейн натяжного ролика должен быть повернут по часовой стрелке и зафиксирован (см. выше).

При установке ремня укладываем его на шкивы и заводим под натяжной и опорный ролики в соответствии со схемой привода

Внимание, очень важный момент! Шкивы привода вспомогательных агрегатов, генератора, компрессора кондиционера и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой

Укладываем ремень на шкивы так, чтобы он был смещен к их наружному краю, а внутренний ручей шкивов оставался свободным. Смотрим на следующее фото.

После установки ремня, немного повернув ключом натяжной ролик, вынимаем фиксатор из отверстия кронштейна ролика и углубления в корпусе натяжного устройства. Затем головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке на три оборота за болт крепления его шкива, чтобы проверить правильность положения ремня и функционирование натяжного устройства.

Замена ремня Лада Ларгус 8 клапанов без кондиционера

Схема ремня без кондиционера.

  • 1 — шкив привода вспомогательных агрегатов
  • 2 — натяжной ролик с кронштейном
  • 3 — регулировочный болт
  • 4 — болт крепления кронштейна натяжного ролика
  • 5 — шкив генератора
  • 6 — шкив насоса гидроусилителя руля
  • 6 — приводной ремень

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера нужно выполнять с применением специального приспособления на дилерском сервисе. Учитывая, что при самостоятельной замене ремень придется менять вне дилерского сервисного центра, покажем способ, при котором можно приблизительно оценить натяжение ремня.

Снимаем правый грязезащитный щиток моторного отсека. Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия 10 кгс прогиб ремня должен составлять 6–8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика.

Навеска ремня в 16-клапанном агрегате Ларгус

Монтаж производим по обратному алгоритму.

  1. Ролик в паре с натяжным механизмом, как отмечалось, заменяем новыми аналогами.
  2. Навешиваем ремень на все шкивы. Заметим, что последним действием будет навеска данного расходника на натяжной ролик.
  3. Установка натяжного компонента производится на шпильку насоса охлаждения LADA Largus. Для этого отогнутый край кронштейна устройства вставляем в соответствующий паз, выполненный на корпусе помпы.
  4. Теперь настало время выкрутить из ранее обозначенного отверстия контрольный болт и снять фиксирующую планку, которой мы ранее застопорили распределительные валы.
  5. Выполняем поворот коленчатого вала на пару полных оборотов до момента совмещения пазов, выполненных на торцевых секциях распределительных валов.
  6. Корректную позицию вала снова проверяем посредством вкручивания контрольного винта. Если все правильно, то болт удаляем, а проем отверстия закрываем указанной заглушкой.
  7. Переходим к монтажу всех ранее снятых узлов и деталей.

Процедуру монтажа ремня на моторе «К4М» 16 клапанов можно просмотреть в данном видеоматериале:

Как осуществить замену самостоятельно?

Имея опыт ремонтных работ на Лада Ларгус с 16 клапанным двигателем, изучив инструкцию по замене и посмотрев видео, можно вполне справиться с заменой самостоятельно. Можно пригласить помощника желательно с опытом ремонта авто.

Необходимые инструменты

Для успешного проведения работ на Лада Ларгус 16 клапанном следует как следует подготовиться. Необходимо приготовить следующие инструменты:

  • набор ключей и головок;
  • удлинитель;
  • отвертку;
  • оправку для коленвала;
  • оправку для распределительных валов.

Покупать новые изделия следует только проверенных производителей и желательно оригиналы, иначе они могут не прослужить положенного срока. Сэкономив на стоимости, вы можете попасть на дорогостоящий ремонт при обрыве или на замену комплектующих раньше положенного срока.

Этапы работы

Процедуру замены удобнее всего проводить на подъемнике, эстакаде или смотровой яме. Последовательность работ на Лад Ларгусе 16 клапанном состоит из следующих шагов:

  1. Сначала следует обесточить автомобиль, отсоединив отрицательную клемму от аккумулятора.

    Моторный отсек Лады Ларгус 16 клапанов

  2. Далее нужно снять впускной патрубок, ремень привода вспомогательных агрегатов.
  3. Вывернув болт крепления шкива вспомогательных механизмов, нужно демонтировать шкив.
  4. Далее нужно снять правую опору подвески двигателя.
  5. Открутив крепежные болты нужно снять верхнюю и нижнюю крышку защиты ГРМ.

    Газораспределительный механизм Лада Ларгус 16 кл

  6. Закрутив крепежный болт шкива коленвала, поворачивать коленчатый вал пока метка на шкиве распредвала не будет на расстоянии одного зуба до вертикальной оси шкива, при этом метка на зубчатом шкиве коленвала также должна находится на расстоянии одного зуба до оси шкива.
  7. Далее следует установить оправку для фиксации коленвала и провернуть его по часовой стрелки до упора.

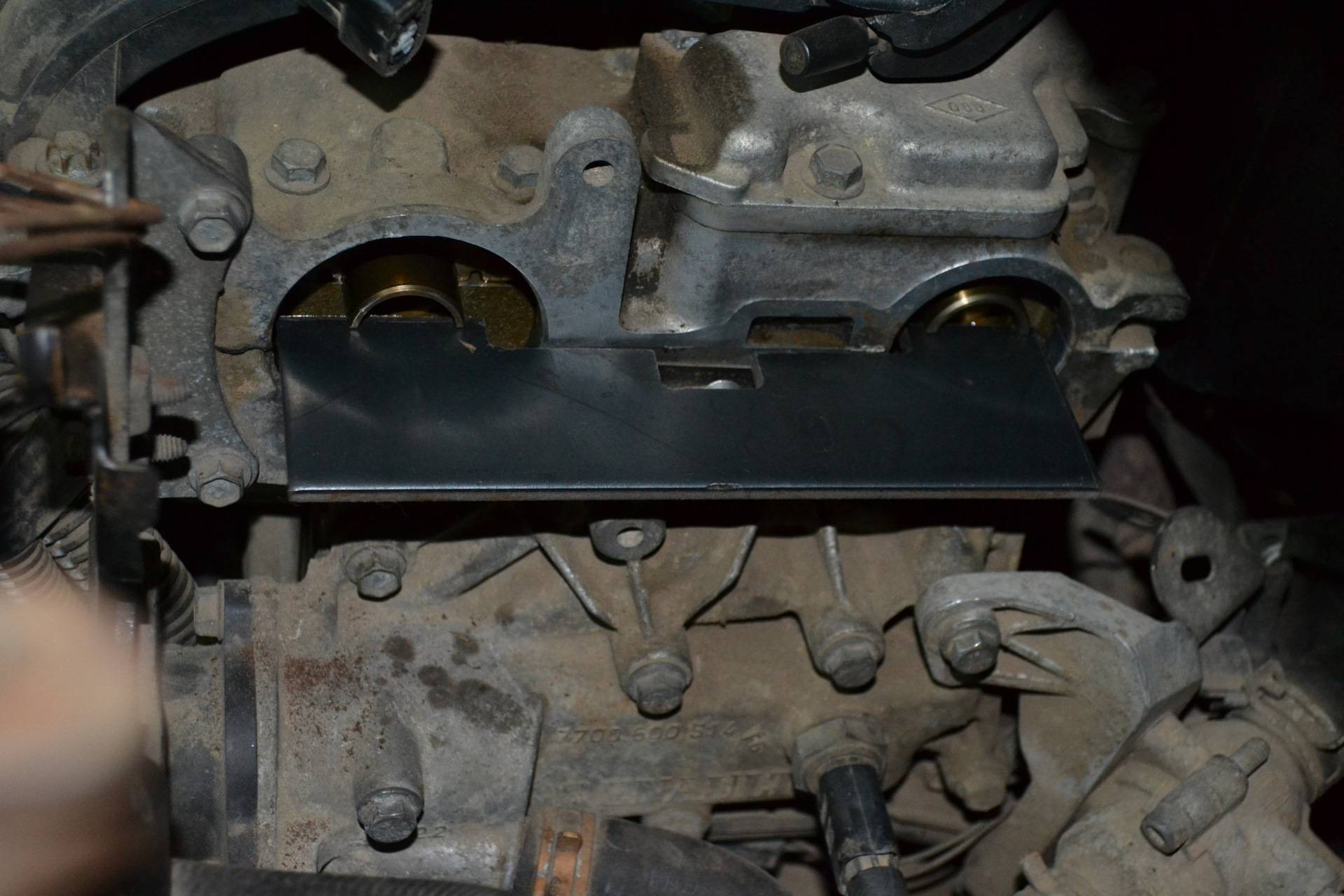

  8. Для проверки меток распредвалов следует снять заглушки на отверстиях в левом торце ГБЦ. Для этого сначала демонтируем воздухосборник. Затем проткнув заглушки по центру отверткой, вынимаем их, открывая отверстия. На видео можно увидеть, как это сделать.
  9. Коленчатый вал следует проворачивать пока пазы на распредвалах не будут находиться в горизонтальном положении. Для фиксации распредвалов устанавливается специальная оправка.
  10. Затем нужно ослабить крепежный болт натяжителя. Проворачивая натяжной ролик против часовой стрелки, нужно ослабить натяжение ремня ГРМ и снять его с натяжителя.
  11. Затем ремень снимается с шкива помпы, коленчатого и распределительных валов.
  12. Выкрутив крепежный болт натяжного ролика, снимаем его и меняем на новый.
  13. При установке нового натяжителя необходимо следить, чтобы паз на двигателе совпал с выступом на ролике.

  14. Натягиваем новый ремень ГРМ сначала на коленвал, затем на водяной насос и распредвалы. При этом следует ориентироваться на стрелки, нанесенные на ремне, они должны быть направлены в сторону движения.
  15. После замены регулируем натяжение ремешка ГРМ.
  16. Далее снимаем фиксаторы с коленвала и распредвалов. Устанавливаем новые заглушки в отверстия на ГБЦ.
  17. Дальнейшую сборку осуществляем в обратном порядке.

Проверка натяжения

Натяжение ремешка имеет большое значение для нормальной работы ГРМ. Если ремень ослаблен, он может проскакивать и привести нарушению фаз газораспределения. Кроме того, проскальзывание может привести к увеличению трения, материал будет нагреваться, что может привести к разрыву ремешка. При сильном натяжении ускоряется износ подшипников коленвала и вспомогательных механизмов.

Проверка натяжения ремня возможна посредством указателей на натяжном ролике. Нормальное натяжение подразумевает полное совпадение подвижного указателя с неподвижным указателем натяжителя. Если смещение подвижного указателя незначительно в сторону против часовой стрелки, то ремешок следует подтянуть.

В этом случае нужно ослабить болт крепления натяжителя и проворачивать натяжной ролик по часовой стрелке, пока указатели не совпадут. Зафиксировав натяжитель в таком положении, необходимо затянуть болт крепления. Затем следует при помощи болта крепления шкива вспомогательных агрегатов провернуть коленчатый вал на два оборота. Теперь нужно снова проверить натяжение. Выполнять регулировку следует пока не будет достигнуто нужный уровень натяжения.

Когда проверять состояние масла

Естественно, не каждый автомобилист захочет часто проверять состояние масла. И все же, делать это придется, учитывая непростые российские условия эксплуатации. Как известно, проверяют масло с помощью мерного щупа – вытаскивают его, затем смотрят на цвет жидкости, потом оценивают его запах и содержимое.

Любые отклонения могут стать поводом для срочной замены масла. Среди этих отклонений выделим потемнение, специфический запах, наличие осадка в виде грязевых отложений, металлической стружки и т. д. Отметим еще несколько признаков, косвенно указывающих на то, что надо срочно проверить масло, и при необходимости его заменить:

  1. Внезапаное снижение мощности двигателя
  2. Мотор не способен развивать высокие обороты
  3. Чрезмерный расход топлива
  4. Высокий расход моторного масла
  5. Шум и вибрации, которых еще больше при повышенных нагрузках и на высоких скоростях
  6. При переходе на повышенную или пониженную передачу возникают заметные задержки
