Об автомобиле ВАЗ 21099
Машина ВАЗ 21099 (Спутник или Samara Forma) была последней моделью завода широко известного «девятого» семейства Самара. Она представляла собой давно производимую девятку, только с вынесенным багажным отделением. Из-за этого её длина увеличилась на 200 мм. Кроме этого, получила изменение решётка радиатора, передние крылья, капот. Приборная панель, которую водители называли «высокая», получила тахометр. До начала производством заводом десятого семейства ВАЗ, она оставалась самой популярной отечественной машиной для того времени.
Ваз 21099
Автомобиль ВАЗ 21099 комплектовался 8-ми клапанным силовым агрегатом с рабочим объёмом равным 1500 см 3, однако некоторые из них могли иметь движки с рабочим объёмом 1300 см 3. Первое время система питания была с карбюратором, а в дальнейшем завод перешёл на инжектор. Привод механизма ГРМ для обоих типов моторов был ремённой. Конструкция поршней мотора объёмом 1,5 литра была такова, что практически исключалась возможность для встречи поршня с клапанами после повреждения ремня. Использование такой схемы привода позволило снизить массу двигателя.
Этим новшеством была упрощена замена на ВАЗ 21099 с инжектором и карбюратором зубчатого ремня. Для правильной установки фаз газораспределения предусмотрены специальные метки ГРМ на заднем кронштейне для пластиковой защиты привода ГРМ, а также на блоке цилиндров в районе шкива на коленчатом валу двигателя.
Схема ГРМ
Механизм газораспределения устроен таким образом, что на стержень клапана воздействует кулачок распределительного вала, рычаги привода клапана в такой схеме отсутствуют. Тепловой зазор выставляется на холодном моторе установкой регулировочных шайб, которые подбирают необходимой толщины.
Конструкция привода механизма ГРМ для машин с инжектором не отличается от автомобилей с карбюратором в системе питания.
Особое внимание на состояние деталей механизма ГРМ следует уделять моторам с рабочим объёмом 1300 см 3. При обрыве ремня в таком моторе происходит встреча клапанов с поршнями, что вызовет дорогостоящий капитальный ремонт силового агрегата
Чаще проверяйте состояние деталей механизма. Проворачивайте шкивы, осматривайте состояние зубьев ремня. Это позволит избежать негативных последствий во время эксплуатации машины.
Замена ремня ГРМ ВАЗ 2109 1,5 литра 8 клапанов с фото и видео
Старенькая ВАЗ 2109 с двигателем 1,5 8 клапанов, замена ремня ГРМ. А вообще это могла быть и ВАЗ 2114 или 2110, разници в работе ни какой, восьмиклапанный мотор везде одинаковый. Вместе с ремнем поменяем помпу, натяжной ролик и два шкива, распредвала и коленвала. При обрыве ремня ГРМ, клапана на этом двигателе не гнет, но лучше до такого не доводить. Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.
Мы рекомендуем вам периодически контролировать состояние ремня, чтобы исключить досадные последствия и не искать того, кто дотащит до автомастерской. Замену производить каждые 40 000 километров.
А вот собственно и сам пациент.
Для замены нам понадобится ключ для натяжного ролика, цена вопроса пол сотни рублей. Купить можно в любом автомагазине. А так же набор ключей и головок и два часа свободного времени.
Начинаем
Все что нам понадобится.
Откручиваем три болта на десять крепления защитной крышки ГРМ и снимаем ее.
Далее ослабляем гайку на тринадцать крепления генератора и выкручивая натяжной болт на десять.
Генератор отводим к двигателю и снимаем ремень.
Снимаем защиту двигателя и сливаем антифриз. Выставляем метку распредвала, крутя по часовой стрелки коленвал. Отлив на шкиве должен быть напротив загиба крепления защитной крышки.
Откручиваем болт крепления шкива коленвала. Сажаем помощника в салон и заставляем включить пятую передачу и нажать на тормоз. А сами в это время легко и непринужденно откручиваем болт используя головку на 19 и трубу метра полтора. Закручен должен быть на совесть, а еще некоторые умельцы смазывают его герметиком и ждут после этого добрых слов в свой адрес.
С левой стороны видим датчик положения коленвала. Он понадобится нам для последующей проверки правильности установки ремня ГРМ. Снимаем шкив коленвала и видим совпадение меток.
Откручиваем гайку на 17 натяжного ролика и снимаем его вместе с ремнем. После чего откручиваем болт шкива распредвала и снимаем последний. Аккуратно не потеряйте шпонку. Откручиваем все что крепит защитный металлический щиток, а именно одну гайку на десять и болт крепления крышки, три болта крепления помпы.
Снимаем защитную крышку и помпу. Может выльется антифриз, оставшийся в блоке, если вы его не слили. Аккуратно он сладкий.
Отчищаем все детали от масла и остатков ремня, а также посадочное место помпы от старой прокладки и герметика.
Смазываем герметиком прокладку новой помпы и ставим на место. Ставим металлическую защиту и закручиваем все болты и гайки, крепящие ее. Болты помпы закручиваем равномерно по кругу, после проверяем крутится ли помпа. Недавно принес клиент оригинальную помпу у которой оказались лепестки немного больше и после установки она закусывала. Пришлось доработать болгаркой и несколько раз снимать мерку. Вот такие у нас запчасти.
Проверяем не потерялось ли шпонка на распредвале и ставим шкив. Затягиваем его болт на семнадцать.

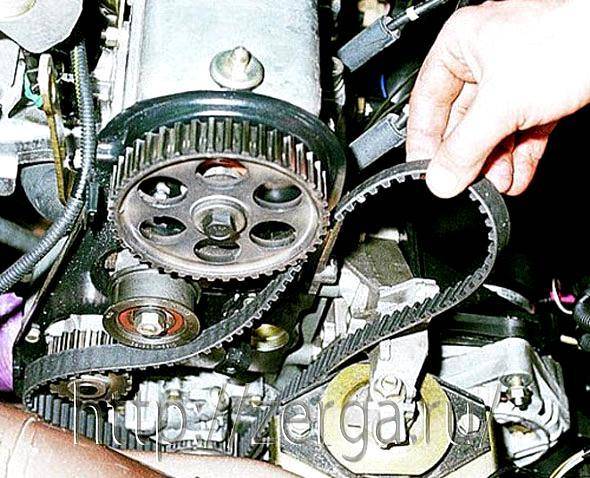

А теперь самое интересное – установка нового ремня
Проверяем совпадение всех меток. Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.
Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.
Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.
Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.
Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.
Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.
Установка ремня грм на ваз 2109 инжектор.
Перед тем как поставить ремень проверьте ещё раз все метки. Когда ставите ремень не должно быть провисания ремня между шестернями распредвала и коленвала, иначе метки уйдут. Лучше всего чтобы ремень в этом месте был чуть-чуть натянут. Допускается расхождения меток примерно в пол зуба шестерни. Ставим натяжной ролик. Перед ним на болт надевается шайба, а уже потом сам ролик.
Как правильно натянуть ремень грм на ВАЗ 2109.
Ремень можно натягивать как со специальным ключом, так и без него. Специальный ключ может заменить отвертка и 2 гвоздя или самореза. Вставляем гвозди в отверстия ролика, между ними просовываем отвертку и крутим против часовой стрелки. Хорошей натяжкой считается момент, когда ремень между шестернями распредвала и коленвала можно скрутить на 90 градусов с небольшим усилием. На заведённом двигателе в этом месте ремень должен идти прямо как струна, без биений. Так же он де должен издавать шумов таких, как скрипов и свистов.
После натяжки ремня прокручиваем коленвал на 2 оборота и смотрим, совпали ли метки на шестернях. Если всё совпало, то собираем оставшееся в обратном порядке.
Я надеюсь в статье «Как поменять ремень грм на ваз 2109» Вы нашли ответы на все интересующие вопросы. Если что-то непонятно — оставляйте ваш вопрос в коментарии.
Какой ГРМ выбрать
Чтобы облегчить вам поиск ответа на вопросы, какой ремень выбрать или какой ремень подходит, мы подготовили таблицу подбора ремней ГРМ для разных марок и моделей автомобилей:
| Марка/Модель | Код оригинальный | Код аналог |
|---|---|---|
| Ремень ГРМ Рено | ||
| Ремень ГРМ Логан | 7701477024130C17480R130C10178R | K015662XS130C17529R |
| Ремень ГРМ Логан 2 | 130C17480R130C10178R | K015662XS130C17529R |
| Ремень ГРМ Ларгус | 130C17480R130C10178R | K015662XS130C17529R |
| Ремень ГРМ Дастер | 130C11551R7701477028130C13130R130C10178R | 130C17529R |
| Ремень ГРМ Рено Клио | 77014697767701472726130C10178R | 130C17529R |
| Ремень ГРМ Сандеро | 130C17480R130C10178R | K015662XS130C17529R |
| Ремень ГРМ Сандеро 2 | 130C17480R | K015662XS |
| Ремень ГРМ Сандеро Степвей | 130C10178R | 130C17529R |
| Ремень ГРМ Сандеро Степвей 2 | 130C10178R | 130C17529R |
| Ремень ГРМ Симбол | 7701477024 | |
| Ремень ГРМ Меган | 77014697767701472726130C10178R | 130C17529R |
| Ремень ГРМ Меган 2 | 130284231R7701063999130C13130R130C13191R | CT977 |
| Ремень ГРМ Меган 3 | 130C13191R7701477028 | |
| Ремень ГРМ Форд | ||
| Ремень ГРМ Фокус 2 | 1672144 | VKMA04226 |
| Ремень ГРМ Фокус 3 | 2045356 | KTB764CT881K5VKMA04226530049510KD452.24 |
| Ремень ГРМ Фьюжн | 16721441672143 | |
| Ремень ГРМ Дэу | ||
| Ремень ГРМ Нексия | 1987948226530 0332 105900270 | |
| Ремень ГРМ Опель | ||
| Ремень ГРМ Опель | 95516740 | |
| Ремень ГРМ Шевроле | ||
| Ремень ГРМ Лачетти | 9318584593746917 | |
| Ремень ГРМ Круз | 95516740 | |
| Ремень ГРМ Хендай | ||
| Ремень ГРМ Акцент | 24312-26001 | |
| Ремень ГРМ Солярис | 24321-2B200 | |
| Ремень ГРМ Элантра | 24321-2B200 | |
| Ремень ГРМ Шкода | ||
| Ремень ГРМ Октавия | 06A198119D | |
| Ремень ГРМ Фабия | K035565XS | |
| Ремень ГРМ Киа | ||
| Ремень ГРМ Рио | 24321-2B200 | |
| Ремень ГРМ Соул | 24321-2B200 | |
| Ремень ГРМ Сид | 24321-2B200 |
Варианты ремней ГРМ для ВАЗ
- Ремень ГРМ ваз-2110, ваз-2112
- Ремень ГРМ Приора
- Ремень ГРМ Гранта
- Ремень ГРМ ваз-2108, ваз-2109
- Ремень ГРМ ваз-2105, ваз-2106, ваз-2107
Если вы не можете определиться, где купить ремень ГРМ в Волгограде, Волжском или другом городе области, – обращайтесь к нам, не ошибётесь.
Особое внимание обращайте на то, как выставить метки ГРМ. Мы предлагаем уделить ещё немного времени, чтобы просмотреть видео замены ремня ГРМ на ВАЗ с 16-клапанным мотором
Периодичность замены
Естественный износ, неправильная эксплуатация или другие причины приводят к выходу из строя ремня ГРМ и необходимости его замены. При этом доводить ситуацию до крайности не стоит: достаточно проводить регулярную диагностику и визуальную оценку детали. Подобная проверка поможет избежать обрыва в неподходящий момент.
Стёртости свидетельствуют о явном износе ремня ГРМ
Периодичность замены ремня ГРМ зависит от конкретной марки автомобиля и указывается в руководстве по эксплуатации транспорта. Несмотря на установленные автопроизводителями нормы, многие специалисты советуют менять запчасть каждые 50 тысяч километров пробега.
При покупке автомобиля с пробегом придётся самостоятельно проверить состояние ремня ГРМ — достаточно его визуального осмотра на предмет износа. Явными признаками износа считаются потёртости либо трещины на поверхности ремня. Однако наличие таких дефектов не означает, что ремень тут же выйдет из строя, поскольку внутри его имеется основа, состоящая из металлических прутьев. Благодаря им деталь выдерживает ударные нагрузки и сохраняет своё рабочее состояние на протяжении всего срока эксплуатации.
Растрескивание ремня ГРМ — ещё один явный признак его износа
Некоторые автомобили оснащаются ремнями ГРМ с усиленным металлическим кордом, что сказывается на их сроке эксплуатации, увеличивая его в среднем на 30%. Современные модели авто комплектуются ремнями из резины и металла, которые обладают ограниченным сроком годности.
Подобные детали нельзя ремонтировать — в случае выхода из строя их просто меняют. Решение о замене ремня принимают не только в случае его обрыва, но и в случае его провисания, растяжения или снижения плотности прилегания, что отрицательно сказывается на синхронной работе клапанов. В итоге это может привести к сбоям в функционировании всего автомобиля, основным признаком которого являются нарушения работы двигателя.
Видимые следы растяжения ремня, как и стёртости вместе с трещинами, говорят о том, что он износился
Практически всегда вместе с ремнём ГРМ меняют водяной насос, или помпу. На большинстве автомобилей данное устройство прекрасно справляется со своими обязанностями вплоть до смерти машины, однако, в некоторых ситуациях его необходимо менять раньше установленных сроков. По этой причине специалисты советуют менять помпу одновременно с ремнём ГРМ.
Водяная помпа — деталь, которую меняют вместе с ремнем
Демонтаж
Чтобы грамотно выполнить замену РГРМ, вам необходимо для начала демонтировать элемент. На процесс может уйти достаточно много времени, хотя сама по себе работа не относится к категории очень сложных.
- Снимите кожух, закрывающий ремень, шкивы, демонтируйте натяжной ролик и остальные элементы, относящиеся к газораспределительному механизму.
- Крышка удерживается с помощью трех крепежных болтов, потому со снятием проблем возникнуть не должно.
- Снимите ремень генератора. Так вы получите доступ к искомому объекту — ремню ГРМ. Чтобы сделать это, опустите немного вниз стопорный болт и пододвиньте генератор в сторону двигателя. Так ремень ослабнет, что позволит легко его снять.
- Выставите механизм газораспределения по меткам. Для начала нужно установить в необходимое положение коленчатый вал. Это делается путем его проворачивания и просмотра через люк на корпусе сцепления.
- Прекращайте вращение, как только отметка на маховике коленчатого вала совпадет с отметками на корпусе. Это говорит о том, что поршень первого цилиндра оказался в ВМТ — верхней мертвой точке.
- Удостоверьтесь в том, что метка, имеющаяся на шестеренке распределительного вала, находится на одном уровне с отметкой, нанесенной на металлическом корпусе.
- Выставив метки, можно приступать к процедуре демонтажа старого изношенного ремня газораспределительного механизма.
- Отпустите и отведите в сторону натяжной ролик. Так вы ослабите натяжение ремешка. Как результат, его можно снимать с занимаемой позиции.
- Далее нужно сбросить ремень с шестерни коленчатого вала. Для этого предварительно снимается шкив.
- С демонтажем шкива проблем возникнуть не должно, поскольку снимается он так. Сначала снимите правое колесо, поверните руль вправо и вы получите доступ к боковому щитку. Щиток снимается, а за ним уже располагается шкив коленчатого вала. Актуально для карбюраторов и инжекторов.
- Если ваш ВАЗ 2109 имеет инжекторный двигатель, для снятия шкива потребуется зафиксировать коленчатый вал. Сделать такую процедуру не сложно. Вставьте длинную отвертку в специальный люк, где расположена метка маховика. Так коленчатый вал зафиксируется в необходимом положении, потому вы сможете легко открутить ваш шкив.
- На карбюраторном ВАЗ 2109 фиксацию следует выполнить непосредственно на шкиве.
- Прежде чем приступить к снятию ремешка газораспределительного механизма, изучите состояние водяного насоса и натяжного ролика. Также следует проверить, исправна ли ось натяжного ролика и шестерни ГРМ.
- При наличии повреждений дефектные элементы обязательно подлежат замене.
- Проверьте, в каком текущем состоянии находятся сальники распределительного и коленчатого вала.
Статья в тему: Установка защиты двигателя на ВАЗ 2109
Процесс демонтажа
Специалисты сходятся во мнении, что при замене ремня газораспределительного механизма следует также менять ролики и помпу. Но это рекомендация, а не обязательное условие.
Ауди 100
Вообще на Ауди была произведена в 1991 году модернизация почти всех двигателей. Благодаря ей в направлении урезания оборотов сдвинулись оптимальные значения мощности. Таким образом, это сказалось непосредственно на характере натяга резинового кольца грм.
Схема привод грм
Следует знать, что изначально ремень на Ауди натягивался при помощи помпы. Делалось это фактически единственный раз, а далее при замене новый ремень ставился без всяческих регулировок.
После модернизации вместо неподвижного ролика установили подвижный, наделенный системой термокомпенсации. Поставлялся этот ролик-узел в сборе, стоил около 130 долларов, но владельцы редко пользовались оригинальными и ставили дубликаты за 20 долларов, дабы сэкономить средства при замене. Но в результате этого у некоторых владельцев Ауди начинались проблемы, ремень периодически смещался, сползал с места.
Задача регулировки ремня грм Ауди сводится к тому, чтобы удалось скрутить ремень на 90* или другими словами, на одну четверть полного оборота. Ниже приводится инструкция, что и как сделать, если натяжение сильное или чересчур слабое.
- Терморолик проверяется только на холодную.
- Изначально напряжение ремня должно быть равно 0.
Продолжаем:
- Штанценциркулем выставляется расстояние между фиксатором ролика и его вращалкой (назовем его «А»). Оно должно быть равно 49 мм.
- После этого надо запустить ДВС, но сразу же заглушить, как только включится вентилятор.
- Теперь заново проверить расстояние «А». Изменения не должны быть меньше/больше 7,2-7,3 мм.
Это термоустройство ходит примерно около 150 тыс. пробега, но исключения бывают.
Когда требуется замена ремня ГРМ?
Заводом-изготовителем определена периодичность замены ремня привода распределительного вала на ВАЗ 2109 каждые 75 тыс. км. Однако владельцы автомобилей предпочитают не доводить пробег до указанного значения, выполняя ремонт через 50-60 тыс. км. Это связано с эксплуатацией техники в условиях перепадов температур, а также из-за нестабильного качества комплектующих.
Для подстраховки рекомендуется проводить регулярный осмотр состояния ремня. Процедура проводится ежегодно либо через 10-12 тыс. км пробега. Для проведения контроля требуется снять пластиковую крышку привода.
Ремень подлежит замене в следующих случаях:
- при обнаружении потертостей;
- при наличии надрывов и расслоений;
- при появлении замасливаний (дополнительно требуется обнаружить и устранить источник течи моторного масла).
Как выставить метки ГРМ на ВАЗ 2108, 2109, 2199, если нет меток?
Если ремень ГРМ ещё не снят и нужно просто убедиться в правильности установки меток ГРМ, выкрутите для начала свечи зажигания, чтобы было легче крутить коленвал. Затем поставьте машину на домкрат, вывесив переднее колесо, включите передачу и вращайте вывешенное колесо,- это самый простой способ провернуть коленвал. Заглянув в свечное отверстие, можно увидеть в каком положении находится поршень, а если всунуть туда отвёртку и потихоньку проворачивать коленвал, то можно легко поймать ВМТ, глядя на отвёртку.
Когда ВМТ данным способом определена, снимаем клапанную крышку и смотрим, как установлен распредвал, о том, как он должен стоять- чуть ниже.
Как выбрать качественные детали
Покупайте распредвал от надежной и проверенной временем компании, например- ПАО «Автоваз». На упаковке есть пломба с голограммой. Она переливается на свету и на ней изображён фирменный значок компании. Также на коробке есть стикер со штрих-кодом. Деталь упакована в синюю полупрозрачную плёнку. Внутри упаковки есть штамп отдела ОТК. Рокеры покупайте вместе с регулирующими болтами. Есть рычаги нового и старого образца. В них отверстия отличаются по диаметру и количеству пропилов. Если вы купите рокеры и болты по отдельности, есть вероятность, что они не подойдут друг другу.
Прочитайте, может пригодится: Масляный фильтр имеет недостаток
Замена ремня ГРМ 2109
Пришло время сменить ремень ГРМ на ВАЗ 21093.Процедура не сложная. Можно выполнить без ямы и домкрата, как говорится — на ровном месте.Шкив привода ремня генератора снимать обязательно.Машину ставим на передачу и ручник.Первым делом скорее всего придётся снять подкрылок и брызговик двигателя.Необходимо снять защитный кожух ремня ГРМ (крепится на трёх болтиках) — при снятии не потеряйте втулки болтиков.Далее ослабляем натяжение ремня генератора.Выворачиваем колёса до упора вправо.Вытаскиваем из смотрового лючка КПП резиновую заглушку и фиксируем маховик к примеру большой мощной отвёрткой.
Как я понял, для нашей машины нет фирменного фиксатора маховика. Так что тут делаем как получается. Кто-то делает фиксатор из старого маховика.Застопорив маховик и используя длинный крепкий вороток и удлинитель отворачиваем (против часовой) болт крепления шкива генератора на коленвалу.Стронуть этот болт — одна из сложных задач.Лично у меня без фиксации маховика открутить его не получалось. Пневмогайковёрта рядом на улице почему-то никто не оставил :).Снимаем шкив привода генератора, ремень генератора.Вкручиваем болт обратно.Должно получиться как на фото.
Для облегчения усилий для дальнейшего проворачивания механизма ГРМ выкручиваем свечи.Вращая по часовой болт на коленвале — проверить, совпадают ли метки (обведено желтым) согласно инструкции. Фото из руководства по ремонту издательства “За Рулём”.
Далее делаем следующее — не снимая ремень ГРМ помечаем маркером, фломастером для надписи на CDR дисках взаимное расположение ремня на шестернях. Т.е. ставим метку в любом удобно месте на шестерне и тут же на ремне.Я на шестерне распредвала сделал две метки и на шестерне коленвала одну.Итого три метки на шестернях и соответственно три метки на ремне.Используя специальный ключ ослабляем ролик натяжения ремня ГРМ.
Снимаем ремень ГРМ.Далее переносим метки со снятого ремня на новый ремень, который мы будем устанавливать.Для этой цели удобно использовать (к примеру) струбцинку.
Получается вот так:
Вместе с ремнём обычно меняют и ролик. Если нет желания что-то улучшить, то берём найпоследнейшую чудо разработку инженеров на однорядном подшипнике и с пластмассовой (состоящей из двух половинок) беговой частью и ставим.
Это вполне абсолютно работоспособная и не смертельная схема (с таким роликом).Если же хочется улучшить — покупаем ролик типа SKF с металлической беговой частью, двухрядным подшипником и железки для ролика старого образца (с более длинной шпилькой).Шпилька из явной сыромятины (если точить на токарном) не подойдёт.Должна быть определённая твёрдость.Для наглядности я специально прилепил гвоздь на магнит.Справа то, что необходимо для установки ролика такого типа (старого образца).Шпилька от ролика нового образца — короче и НЕ подойдёт для ролика старого образца.
Продолжим.Новый ролик стоит. Метки на новый ремень перенесены. Одеваем новый ремень, смотря за совпадением меток на новом ремне и шестернях.При необходимости подгонки вращаем шестерню коленвала по часовой.
Далее натягиваем ремень ГРМ роликом, вращая ролик специальным ключиком для натяжения против часовой стрелки.Периодически отпускаем-затягиваем гайку зажимающую ролик.Т.е. натянули ремень роликом, затянули гайку ролика.Сделали два оборота коленвала.Проверили натяжение ремня по мурзилке двумя пальцами.И так пока не добъёмся примерного нужного натяжения.
Проверяем совпадение меток по инструкции из книги.
Не применяйте большой силы при затяжке гайки ролика!Сорвёте резьбу в ГБЦ.Да, о птичках.Проверять окончательное натяжение ремня надо на горячем моторе.А на холодном, он как минимум не должен бить по защитному кожуху.
Собираем всё в обратной последовательности.Защитный кожух можно одеть потом, окончательно убедившись в натяжении ремня.
Ремень был куплен Gates 5521XS (вроде хвалят).
Покупайте ремень в проверенном месте и смотрите дату производства.Лучше брать “свежий” ремень.Срок годности ремня с даты производства обычно 5 — 6 лет.Вроде как 43 неделя 2012 года.
После замены ремня возможен вариант, что он будет убегать от или к двигателю. А вот старый почему-то не убегал. Как буд-то на ВАЗе сидит специально обученный человек и молотком тюкает по шпильке ролика.Вариантов тут может быть масса и это тема для отдельного разговора.
Как поставить новый ремень ГРМ и выставить метки
После того как будет снят старый ремень ГРМ, и проверена помпа можно заниматься установкой нового ремня. Но тут необходимо знать, как правильно его поставить и при этом как выставить метки ГРМ на ваз 2109 инжектор. Стоит помнить, что ремень ГРМ не имеет определенного направления, поэтому все числа указанные на ремне ставят стороной на водителя.
Для проведения таких работ следует заранее подготовить ключи на 17 и 19, а также плоскую отвертку. Если освещение в гараже слабое необходимо подготовить лампу или специальную переноску. В первую очередь устанавливают натяжной ролик, после начинают правильно выставлять весь механизм, то есть метки ГРМ ваз 2109, и делать это нужно строго по представленным меткам. Все работы проводятся в обратном порядке, то есть, сначала надевают ремень на шкив коленчатого вала, но он должен быть надежно закреплен, чтобы избежать смещения. После этого идет установка на распредвал и только после этого на натяжной ролик.
Как правильно выставить метки на ваз 2109 ГРМ:
- В первую очередь выставляют метку на распределительном валу.
- После проверяют на совпадение метки на шкиве коленвала.
- Чтобы узнать точные показания необходимо проверить метки на маховике.
Как проверить
После выполнения всех рекомендаций приведенных выше, по замене ремня ГРМ, а также выставлению меток, нужно проверить проведенную работу, как это сделать читайте ниже:
- Чтобы все это проверить, нужно на коленвал поставить болт и в этом случае шкив можно будет сравнить по меткам.
- Затем коленчатый вал прокручивают до тех пор, пока метка не встанет на определенное место на шкиве в вертикальное положение. Именно такое положение прописано для выставления меток.
- Проверку осуществляют путем удаления заглушки на картере сцепления и через отверстие смотрят на маховик. На нем располагают специальные риски, и метка должна точно на них встать после этого надевают ГРМ на шкив коленчатого вала, снизу устанавливают на шкив помпы.
- Если ГРМ не попал на маховик, в этом случае нужно проводить регулировку на маховике, то есть снять снова ремень со звездочки и немного подрегулировать. Регулировку проводят с помощью специального ключа, а если его нет под рукой, то это можно сделать при помощи плоской отвертки.
- Затем отвертку прокручивают против часовой стрелки, ее вставляют на винты между натяжными роликами. Все эти процедуры помогут правильно натянуть ремень ГРМ. Контроль осуществляется так, ремень на длинном участке должен провернуться не более чем на 90 градусов, и это считается нормой.
Ремень ГРМ сильно перетянут
Бывают случаи, когда ремень сильно перетягивают, для этого необходимо его сначала ослабить и действовать на натяжной ролик. Ремень перетягивать нельзя, так как уменьшается срок его службы и остальных частей двигателя. Также он может очень быстро соскочить и погнуть шпильку на ролике. Для натяжения ремня используют специальный динамометрический ключ, где есть определенный момент вращения. Если он перетянут, то нужно ослабить натяжной ролик, и заново провести работы по натяжению. Здесь стоит помнить, что он должен хорошо перекручиваться с незначительным усилием. Если есть отклонения, то регулировка проходит путем поворота ролика в обратном направлении. После того как будет отрегулирован ГРМ, можно приступать к установке крепежных болтов на генератор, для этого используется головка на 19, она прокручивает болт на несколько витков по часовой стрелке. Это необходимо проводить для более точного совпадения меток на ремне, и теперь можно приступать к завершающим работам. Коленчатый вал следует повернуть ключом, для полного контроля меток. Если нет совпадений, или ремень перескочил на несколько зубьев, то произойдет смещение фаз, и силовая установка начнет работать не стабильно. При совпадении всех меток и нормальном натяжении ремня можно пробовать запускать двигатель. Он должен сразу завестись и нормально работать без рывков. Конечно, проверить натяжение ремня можно только на работающем двигателе, так как на холодном можно проверить, чтобы не было слышно стуков ремня по защитному кожуху. Также стоит сказать простыми словами, что все зубья на ремне должны совпасть со всеми рисками и метками на шестеренках. После этого можно поставить на место защитный кожух для ГРМ. Вот вроде бы ничего сложного нет, главное понимать и хоть немного разбираться в деталях автомобиля, и все эти процедуры легко провести самостоятельно и не нужно обращаться к специалистам.
