Порядок замены сайлентблоков задней подвески Форд Фокус 2

Сколько стоит ремонт

Несомненным преимуществом обращения в нашу компанию является отличное качество ремонта и доступная стоимость. Всё наше ценообразование полностью прозрачно, при этом, выполняя ремонт, мы используем исключительно качественные оригинальные запчасти, что позволяет в последующем исключить какие-либо проблемы с эксплуатацией автомобиля.

Более подробно узнать стоимость такой работы вы сможете, обратившись в наш автомобильный сервис. На нашем сайте есть прайс-лист, а при необходимости связаться с нашим администратором, уточнить стоимость и записаться к нам на ремонт. Качество и оперативность гарантирована!

Меняем задние сайлентблоки задних рычагов на Форд Фокус 2 своими руками

В отличие от более дешёвых моделей, задняя подвеска Форд Фокус второго поколения имеет современную сложную конструкцию. Эту мультирычажная система, которая обеспечивает независимую подвеску задних колёс. Благодаря такой схеме подвески автомобиль получил мягкий комфортный ход, хорошую поперечную и продольную устойчивость. Но, как известно, чем больше в системе деталей, тем сложнее она в ремонте. Как устроена задняя подвеска Форд Фокус и по какому алгоритму проводится замена задних сайлентблоков задних рычагов, как подобрать нужные вместо оригинала, разберёмся сегодня. Если отверстия проушин не попадут на свои места, значит все ваши труды были напрасны. Фото для наглядности ниже.

Только с помощью этой приспособы вы сможете заменить сайлентблоки продольных рычагов форд фокус 2 продольного рычага. На рынке представлено множество видов сайлентблоков, но одними из самых популярных долгое время остаются элементы Lemforder.

Вот их каталожные номера: Lemforder 01, это сайлентблок задних поперечных рычагов, для замены их нужно четыре, внутренний диаметр втулки 12,2 мм, внешний диаметр обоймы — 32,2 мм; Lemforder 01 — сайлентблок изогнутого заднего рычага с внутренней втулкой 12,2 мм, диаметр обоймы 36,2; Febiпродаётся комплектом на обе стороны с болтами крепления, устанавливается спереди заднего продольного рычага; десять болтов Febi с резьбой М12х1,75, головка диаметром 24 мм под ключ на 15; два регулировочных болта для установки развала Mazda BP4KZB; две регулировочные шайбы Mazda BP4KA; Hanse HR — нижний задний поперечный рычаг, сайлентблок наружный, внутренняя втулка диаметром 12,3 мм, внешняя обойма 36,3 мм; внутренний сайлентблок нижнего поперечного рычага, Hanse HRдиаметры такие же; две втулки стабилизатора поперечной устойчивости Lemforder Все запчасти выглядит примерно так Готовим сайлентблоки продольных рычагов форд фокус 2 и принадлежности для замены Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками.

Замена заднего сайлентблока продольного рычага Форд Фокус 2

В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не. Но проставки всё-таки необходимы. Вот сайлентблоки продольных рычагов форд фокус 2 чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага: А этой проставкой выпрессовывают втулки изогнутого поперечного рычага: А это размеры проставки для удаления сайлентблоков прямого поперечного рычага: Размеры проставки.

Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка гидравлический домкрат.

Перед демонтажем сайлентов советую сделать замер расстояний указанных сайлентблоки продольных рычагов форд фокус 2 фото, это поможет легко установить рычаг на место и попасть в нужные отверстия.

Я использовал деревянный уголок, одной стороной на торец переднего сайлента, а на второй обрисовал карандашом места установки болтов заднего.

Новый забивал и контролировал по этому шаблону. Снятие и установка сайлентблоков переднего рычага Так как резина в них была уже порвана, то внешняя обойма была снята без проблем ударами молотка.

Силуминовые колечки на торцах можно или также сбить, либо пильнуть болгаркой. Далее уже приступаем с срезанию внутренней обоймы.

Замена задних сайлентблоков Форд Фокус 2

Излишки резины срезаем ножом и аккуратно режем болгаркой сайлентблоки продольных рычагов форд фокус 2, стараясь не задеть сам рычаг, потом прорубаем зубилом. Фото не сделал, слишком увлекся процессом: Я мерял линейкой по второму рычагу, а потом пару раз еще примерил на машине — это нетрудно просто вставить и сразу видно несовпадение отверстий сайлентблока.

Не надо меня пинать, типа: Я всё это слышал!

И в конце концов: Машина моя! Что хочу — то и делаю, хоть бензопилой распилю. И жопа в ней ездит тоже моя — если кто о безопасности вспомнит!

Sorry, прорвало — надоели флудеры. Ну и теперь все ставим на место.

Не забываем про смазку и фиксатор резьбы: На заднем сайлентблоке — сильной фиксации, «неудаляемый» красныйна переднем — средней синий. Фанатам можно гайки сверху залить мовилем и залепить пластилином — даже на ВАЗ через 5 лет такие гайки откручиваются «от руки».

На шаровую гайки подходят отечественные, но я поставил старые. Я кстати палец шаровой всегда смазываю тонким!

Как заменить сайлентблоки рычагов на Фокусе

Демонтаж зачастую производят методом спиливания, а установку запрессовыванием или забиванием (чтобы сайлентблок легче садился можно использовать WD-40 или мыльный раствор, но, ни в коем случае не смазку). Оба сайлентблока можно поменять лишь на снятом рычаге.

Процесс демонтажа рычага и замены сайлентблоков

На фото с комментариями вы можете наглядно увидеть, что вас ожидает, дабы решить что проще — замена сайлентблоков Ford Focus 2 своими руками или доверить это дело специалистам.

Первым делом поддомкрачиваем снимаем колесо и откручиваем шаровую.

Если нет специального съемника, то чтобы проще вышла шаровая опора можно поджать домкратом и выбить её используя наставку.

Откручиваем гайки крепления заднего и переднего сайлентов.

Снимаем рычаг.

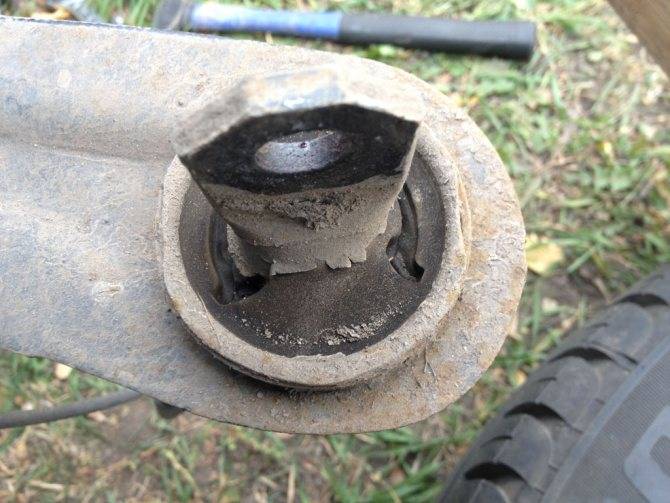

Вот видим дефекты заднего сайлентблока. Такие порывы могут быть источником шума на кочках, а на скорости вибрировать руль.

Прежде чем колупать и срезать старый сайлент блок нужно запомнить угол, под которым он стоит на рычаге (лучше сделать метки) иначе вы не симетрично поставите его, а так же насколько глубоко он посажен.

Если сайлентблок сильно порван, то просверлив дырки в резине между основой сайлентблока и штоком рычага его можно прокрутить, чтобы сорвать. Так что зажимаем в тиски и делаем.

Проворачиваем и снимаем основу с креплением.

То что осталось на штоке рычага придется подпиливать болгаркой и сбивать зубилом и молотком.

С другим сайлентблоком решил поступить чуть иначе и сразу его аккуратно распилил.

На внутренней части срезаем резину и легонько, дабы не повредить рычаг делаем пропил, а потом зубилом и молотком сбиваем.

Обязательно вал рычага хорошо обшкурьте наждачкой — иначе замучаетесь напрессовывать новый сайлентблок.

Вот такие задние сайлентблоки переднего рычага были куплены для Фокуса

Чтобы проще посадить можно подогреть феном (но осторожно чтобы не сгорел)

Ориентируясь на метки садим сайлентблок. Чтобы все пошло как по маслу лучше смочить шток мыльной водой или WD-40.

Совместив метки надеваем сайлентблок на рычаг.Моими метками являются 2 прорези на сайлентблоке, их наводим на середину шва сварки рычага.

Собираем все и ставим готовый рычаг на место. При закручивании болтов крепления рычага желательно смазать их фиксатором резьбы, а палец шаровой, дабы следующий раз было проще вынимать, графитной смазкой.

После замены сайлентблоков рычага желательно съездить и проверить развал-схождение.

Как заменить сайлентблоки на Ford Focus?

  • Как заменить сайлентблоки на Ford Focus?
  • Где находятся сайлентблоки Ford Focus 2
  • Передние сайлентблоки
  • Задние сайлентблоки
  • Когда нужно менять сайлентблоки на Ford Focus 2
  • Признаки вышедшего из строя сайлентблока
  • Как заменить сайленблоки и что для этого понадобится
  • Необходимый инструмент
  • Замена передних сайлентблоков
  • Замена сайлентблоков верхнего рычага задней подвески
  • Замена сайлентблоков переднего нижнего рычага задней подвески
  • Замена сайлентблоков заднего нижнего рычага задней подвески

Сайлентблок (в переводе с английского буквально «тихая деталь») — резинометаллический шарнир, элемент машин и механизмов. В автомобилях соединяет детали подвески, и, благодаря, упругой вставке между втулками, гасит колебания между узлами конструкции.

  • Где находятся сайлентблоки Ford Focus 2 Передние сайлентблоки
  • Задние сайлентблоки

Когда нужно менять сайлентблоки на Ford Focus 2
Признаки вышедшего из строя сайлентблока
Как заменить сайленблоки и что для этого понадобится

  • Необходимый инструмент

Замена передних сайлентблоков
Замена сайлентблоков верхнего рычага задней подвески
Замена сайлентблоков переднего нижнего рычага задней подвески
Замена сайлентблоков заднего нижнего рычага задней подвески

Где находятся сайлентблоки Ford Focus 2

Задние сайлентблоки

Форд Фокус 2 оснащён независимой задней подвеской, имеющей по четыре рычага с каждой стороны. В каждом рычаге стоят свои резинометаллические шарниры совершенно разного размера и степени устойчивости к нагрузкам, через которые крепятся три поперечных рычага. Эти в свою очередь соединяют продольные рычаги, являющиеся несущими элементами.

Когда нужно менять сайлентблоки на Ford Focus 2

Сайлентблоки Форд Фокус 2 рассчитаны на пробег автомобиля в 100000 километров. Некачественное дорожное покрытие, высыхание смазки деталей и попадающая в места соединения пыль или влага сокращают срок службы шарниров вдвое. Поэтому производители машин рекомендуют менять эти элементы каждые 30 – 40 тыс. км.

Осознать, что пора производить замену вы можете по нескольким видимым и слышимым признакам.Если машина не слушается руля или запоздало реагирует на поворот,сайлентблоки — износились. Громкий стук, издаваемый задней подвеской тоже звоночек о ремонте. Чтобы убедиться в подозрениях, вы можете посмотреть под днище машины, очистив интересующие вас детали. Для сравнения желательно знать, как выглядят новые шарниры или иметь их перед глазами.

Признаки вышедшего из строя сайлентблока

Заметить признаки износа резинометаллических шарниров и рассмотреть подробно можно на смотровой яме

Прежде всего, привлекает внимание вздутая или смещённая с места резина элемента, затем степень её гладкости и целостности

Если уплотнитель шарнира имеет трещинки или разрывы, рычаги искривляют своё положение.

Нелишним будет обратить внимание на равномерность износа покрышек авто и проверить люфт в шарнирах

Как заменить сайленблоки и что для этого понадобится

Часто встречаемая проблема – это поломка деталей рычага передней подвески: сайлентблока заднего крепления или шаровой. При замене заднего шарнира передней подвески Форд Фокус 2 схема ремонта не понадобится, так как сайлентблок здесь несъёмный. В случае поломки заменить придётся весь рычаг. С задней подвеской проще – здесь можно провести самостоятельный ремонт, после предварительного осмотра. Замену сайлентблоков задней подвески Форд Фокус 2 рассмотрим подробно. Для начала демонтируйте колеса.

Необходимый инструмент

В процессе работы вам понадобятся следующие инструменты:

  • Набор ключей и торцовых головок.
  • Домкрат и щётка по металлу
  • Молоток и зубило
  • WD-40 и графитовая смазка
  • Ветошь.

Комплект сайлентблоков приобретите в специализированом магазине.

Замена передних сайлентблоков

Первым действием будет установка машины на домкрат и снятие колеса. При замене передних сайлентблоков рычага сначала демонтируйте покрышку. Найдите крепёжные элементы шарнира, открутите и снимите сайлентблок. Затем очередь рычага: вытяните стойку на себя и открутите болты, удерживающие рычаг. Перед установкой нового шарнира очистите его посадочное место от ржавчины. При помощи WD-40 можно придать детали необходимое скольжение для установки. Усаживая новую деталь, молоточком аккуратно вбивайте её на место. Произведите замену переднего рычага Форд Фокус 2 с несъёмным шарниром. После замены соберите конструкцию в обратном порядке. Заменённый передний шарнир затяните уже на автомобиле. В конце работы проверьте и отрегулируйте развал схождения.

Дача48.ру

Все владельцы вторых Фокусов рано или поздно сталкиваются с ремонтом задней подвески. Первым делом приходит идея посетить автосервис, где за эту процедуру объявят цену сопоставимую с покупкой подержанных «Жигулей». Сервис не виноват, идея принадлежит еще Генри Форду, который предложил продавать дешевые машины и дорогие запчасти к ним, но сейчас не об этом. Если у владельца Фокуса все в порядке с руками, инструментом и есть кусок земли или гараж, то есть вариант сэкономить кровные и все отремонтировать своими руками. В этой статье, на своем примере, покажу как это сделать. Речь пойдет о Форд Фокус 2 дористайлинговый универсал 2006 года.

Для начала необходимо подготовиться.

Нам понадобится следующий инструмент:

набор головок; пару наборов ключей рожковых; шестигранники; молоток на всякий случай; съемник трехлапый; домкрат автомобильный; домкрат гидравлический; стяжки для пружин; вдшка или другая подобная жижа; при плохом раскладе УШМ или в простонародье «болгарка» с диаметром диска 125 мм!!! Это важно, потому как 115 там недостать; литол; приспособление для выпрессовки сальников (на нем остановимся подробнее ниже); куча обрезков от досок. Обязательно нужно будет подложить чего-нибудь. У меня стройка, так что с этим проблем не было; пару дней свободного времени (может кто-то сделает быстрее, но у меня получилось именно столько);

У меня стройка, так что с этим проблем не было; пару дней свободного времени (может кто-то сделает быстрее, но у меня получилось именно столько);

Ставим стяжки на пружину, сжимаем ее насколько это позволяют стяжки. Скорее всего, вынуть её не удастся, но это и не нужно.

Поддамкрачиваем главный рычаг, на котором установлено колесо

и выкручиваем болт, который держит подпружинный рычаг.

Вынимаем пружину, рычаг отводим вниз чтобы не мешался.

Откручиваем верхний и нижний поперечные рычаги, а заодно и амортизатор снизу.

Снимаем с крючка трос ручного тормоза.

Откручиваем маленький болтик на фотке снизу, он провода идущие на датчик антипробуксовочной системы (АБС)

Разъединяем клемму АБС и откручиваем 2 болта, которые держат поперечный рычаг.

Аккуратно отводим в сторону, очень стараемся ничего не повредить. Вытираем пот со лба, делаем передышку. Сейчас образовался свободный доступ к поперечным верхнему и нижнему рычагам, самое время чтобы заменить их.

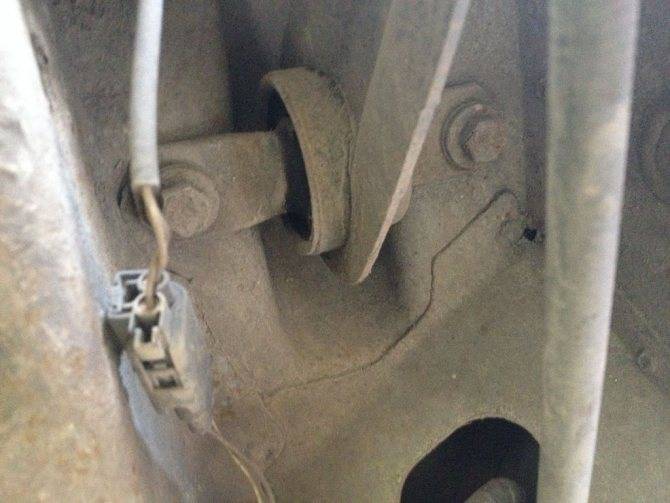

Вот он сайлентблок продольного заднего рычага.

Он у меня даже еще в нормальном состоянии, но раз уж начал замену, то надо менять. Вся беда в том, что его надо выпрессовывать. не пытайтесь его выбивать, это бесполезно. Тут-то нам и понадобится специальное приспособление в виде цилиндра из металла. Мне сделал его знакомый токарь совсем за недорого. Знаю, нынче токари в дефиците, но они есть!

Это цилиндр диаметром 58 мм, высотой 70 мм, внутренним диаметром 35 мм и глубиной стакана 50 мм. Ставим съемник и аккуратно давим

Стакан позволяет равномерно давить на весь сайлентблок и он потихоньку выходит

Вот результат. Выдавленный сайлентблок

Меняем сайлентблок на новый и запрессовываем его на прежнее место. Постарайтесь расположить его также, как был старый. Имею в виду расположение «ушей». На фотке снизу финальный этап

Обратите внимание на пластины, их я подложил для того, чтобы стакан-приспособа стоял ровно

Остается открутить подпружинный рычаг. У меня это было самое сложное действие, оба рычага не захотели откручиваться и пришлось их спиливать. Это не очень приятно, особенно лежа под машиной, но что делать… надо! Рычаг крепится к балке болтом с эксцентриком и надо сделать два аккуратных пропила между рычагом и балкой. В итоге получаем вот такой старый рычаг со спиленным болтом.

Далее, все собираем в обратном порядке. Я бы рекомендовал сначала все предварительно собрать не затягивая, поставить домкрат под рычаг, как на фотке снизу. Это сымитирует колесо на дороге и резинки встанут на свои места.

После этого можно все протянуть основательно. Вот таким способом, за пару выходных на даче можно сэкономить приличную сумму. И хорошо провести время!

Замена сайлентблоков задней подвески Форд Фокус 2. Пошаговый инструктаж

Те автолюбители, у кого замена сайлентблоков задней подвески Форд Фокус 2 уже позади, советуют за этим делом в сервисы не обращаться. Автомастера свято следуют заветам Генри Форда, открыл секрет вечно окупающегося бизнеса: дешевая машина, дорогие запчасти плюс всунуть хозяину все, что ему надо и нет. Когда вы приезжаете на СТО, намереваясь поменять только сайлентблоки, вам с серьезным и сочувственным видом впихивают заодно и смену рычагов, а если дашь слабину – заставят еще и стойки менять, хотя они и рассчитаны минимум на 140.000 пробега (для определенных типов автомобилей). Между тем, люди, которые катаются на Фокусе не первый год, утверждают, что особых проблем для самостоятельного ремонта задней подвески (во всяком случае, в отношении сайлентблоков) не было и не предвидится. Если руки приставлены к туловищу нужным концом, нормальный автовладелец справится с задачей достаточно легко. Хватит и 3-4 часов для возни с обоими сайлентблоками, если только действительно не нужно менять еще и рычаги (которые, заметим, тоже вполне доступно заменить самостоятельно). Так что, дерзайте, и верьте в свои силы.

Замена сайлентблоков задней подвески Форд Фокус 2

комфортнее происходит на яме или эстакаде, но за отсутствием оных вполне можно обойтись и домкратом, который в багажнике найдется у любого. А как это сделать, поэтапно расскажем в этой статье.

Когда пора менять сайленты?

Во всех моделях Ford, в том числе и в Focus 2, эти детали рассчитаны на преодоление 100.000 километров. Однако плохое покрытие в совокупности с большим количеством реагентов на нем сокращают срок службы сайлентов вдвое. Понять, что наступило время Х и пора браться за домкрат и прочий инструментарий, можно прежде всего за гула и стука, издаваемым задней подвеской.

Таким тревожным симптомом

можно считать неохотно послушание машины. А если оно дополняется постоянно искривляющимся с развалом схождением – можно даже и не сомневаться, что пора покупать новые сайлентблоки и заменить старые. Для гарантии можно залезть под днище, очистить от грязи подходящее место и убедиться в своих подозрениях визуально (имея перед глазами новые детали для сравнения).

Меняем старые на новые

  • Процесс достаточно энергоемкий и потребует от вас определенных физических сил, но пусть владельца в это время греет мысль о сэкономленных денег и будущей езде без всяких проблем;
  • Поддомкрачивать задний мост. Можно менять сайленты по очереди переставляя домкрат туда-сюда, но лучше взять у соседа взаймы еще один домкрат. Можно подвесить машину на бревна из дерева или специальный козел, сваренный из металлических рельсов;
  • На пружину ставится и затягивается стяжка. На СТО пружина обычно снимается, но в домашних условиях делать лишние движения не стоит;
  • Устанавливается опора под главный рычаг, на котором смонтировано колесо;
  • Выворачивается болт, удерживающий подпружинный рычаг;
  • Сама пружина вытаскивается, рычаг опускается вниз, чтобы не мешался под рукой;
  • Выкручиваем поперечные рычаги – и нижний, и верхний – вместе с амортизатором. Отсоединяется тросик ручника;
  • Следом снизу вывинчивается болтик, фиксирующий провода, которые идут на АБС-датчик; его клемма отсоединяется, после чего можно открутить болты (2 штуки), крепящие поперечный рычаг;
  • Снимается сайлентблок.

Самый ответственный момент

Те, кто впервые занимаются заменой сайлентов, совершают одну и ту же ошибку – пытаются выбить его кувалдой. Ни у кого это не получилось. Только выпрессовка

способна извлечь сайлентблок из насиженного гнезда.

Вариантов всего 2: или съездить на СТО с демонтированной деталью и заплатить за выпрессовку довольно небольшую денежку, или (если в хозяйстве есть съемник) заранее заказать знакомому токарю толстый металлический стакан с такими примерными размерами: наружный диаметр 58 мм, внутренний – 35, глубина 60, высота 70. С помощью такого нехитрого приспособления сайлент легко выдавливается из своего гнезда.

Новый тем же макаром запрессовывается на его место так, чтобы его расположение было таким же, как у бывшего (ориентироваться надо на «уши»). Собирается машина в обратном порядке.

Справедливости ради надо заметить, что замена сайлентблоков задней подвески Форд Фокус 2 в большинстве случаев сопровождается и сменой рычагов. Однако это совсем не обязательное условие: если они в норме, лишние расходы ни к чему. Только перед тем, как заняться сайлентами, прозвонить и рычаги на предмет их целостности и надежности.

Меняем главный цилиндр сцепления (алгоритм)

Работа по замене цилиндра осложняется тем, что он находится высоко под кромкой щитка моторного отсека. В доступном месте его замена заняла бы от силы 15 минут, но в нашем случае придётся повозиться. Из инструментов понадобится набор головок, медицинский шприц и стандартный инструмент. Поехали.

  1. Чтобы добраться до цилиндра, придётся снять аккумулятор и его полку. Она крепится на трёх болтах, которые видно после демонтажа АКБ.

    Снимаем аккумулятор.

    Демонтируем полку.

  2. Для удобства работы желательно снять и корпус воздушного фильтра.

    Снимаем корпус воздушного фильтра.

  3. Отбираем из бачка тормозную жидкость до тех пор, пока её уровень не упадёт ниже уровня трубки подачи.
  4. Отсоединяем штуцер заливной трубки. Он легкосъемный, поэтому для его отключения достаточно поддеть отвёрткой пружинистый фиксатор.

    Отсоединяем трубки от цилиндра сцепления.

    Отсоединяем фиксирующую скобу и демонтируем шланг.

    Фиксирующая скоба.

  5. Находим муфту, которая соединяет главный цилиндр с рабочим. Она зафиксирована на кронштейне под вакуумным усилителем тормозной системы. Сбрасываем отвёрткой с плоским шлицом стопорное кольцо, поднимаем его и вынимаем штуцер из муфты.
  6. Достаем муфту с прорезиненным демпфером из кронштейна и идём в салон.
  7. Перемещаем до конца назад водительское сиденье.
  8. Находим возле педали сцепления датчик положения и снимаем его с кронштейна, не отключая проводку. Отводим датчик в сторону.
  9. Достаём из кронштейна фишки для фиксации проводки.

    Отсоединяем фишки.

  10. Откручиваем головкой на 10 нижний болт крепления педали и три верхних гайки. Желательно иметь в арсенале карданный переходник на вороток, так будет легче открутить верхние гайки.

    Демонтируем педаль сцепления.

  11. Снимаем педаль в сборе с кронштейном со шпилек.

    Демонтируем педаль в сборе.

  12. Аккуратно пропускаем отключённые трубки через отверстие в моторном щитке и достаём педаль в салон.
  13. Дальше можно работать на столе. Нам осталось отключить трубки от цилиндра. Для этого давим на пластмассовый фиксатор и снимаем шланг со штуцера на корпусе цилиндра.
  14. Отсоединяем педаль от штока. Она крепится при помощи пластикового фиксатора, который нужно поддеть с двух сторон отвёртками.

    Отсоединяем педаль от штока.

  15. Отделяем корпус цилиндра от кронштейна. Для этого проворачиваем корпус относительно кронштейна на 55-65 градусов по часовой стрелке и совмещаем выступы на корпусе с вырезами в кронштейне.
  16. Вынимаем главный цилиндр из кронштейна.

Рекомендуем: Включаем дальний свет на Форд Фокус 2

Видео о замене главного цилиндра сцепления Форд Фокус 2

Сборка и установка новой детали выполняется в обратном порядке.

Прокачиваем сцепление, стравив воздух.

Расположение крана и колпачка нипеля.

Таким образом, потратив около часа, мы сэкономили на работе немаленькие деньги и заменили главный цилиндр привода сцепления своими руками. Удачной работы и ровных всем дорог!

Форд Фокус 2: подвеска задняя, устройство и надежность

Итак, задняя подвеска Ford Focus 2 многорычажная. С одной стороны, такая конструкция дает высокую плавность хода, улучшает управляемость и повышает устойчивость автомобиля.

При этом минусами является использование большого количества элементов (например, задние рычаги Форд Фокус 2, сайлентблоки задние Форд Фокус 2 и т.д.), которые при этом не отличаются большой надежностью при езде по дорогам плохого качества.

Конечно, сам автомобиль тут не при чем, но дороги делают свое дело. В результате ремонт задней подвески на Фокусе II получается достаточно затратным, так как нужно приобретать много основных и дополнительных деталей. К этому также следует добавить определенную сложность работ в рамках замены.

С учетом того, что ФФ2 все же является бюджетным автомобилем с относительно доступной начальной стоимостью, высокие затраты на ремонт задней подвески на авто такого класса могут стать неожиданностью для владельца.

Если рассматривать заднюю подвеску более внимательно, в списке основных элементов подвески моно выделить ряд особенностей. Второе поколение Форд Фокус имеет независимый тип подвески со средней поперечиной. Каждое заднее колесо имеет 4 рычага подвески, при этом продают рычаги задней подвески Форд Фокус 2 парами.

Общее устройство задней подвески предполагает наличие элементов:

  • поперечины;
  • рычаги подвески;
  • пружины и амортизаторы;
  • буфер сжатия;
  • стабилизатор поперечной устойчивости;
  • стойки и втулки стабилизатора.

Как показывает практика, все элементы «в оригинале» ходят около 80-100 тыс. км. Однако после того как детали полностью выработают свой ресурс, потребуется серьезный ремонт с заменой рычагов, сайлентблоков, лодочек, болтов и целого ряда других элементов.

Обычно первым выходит из строя продольный рычаг задней подвески Форд Фокус 2 (60-80 тыс. км.). Параллельно нужно менять сайлентблоки заднего рычага L=R. В отдельных случаях рычаг не меняют, ограничившись перепрессовкой только сайлентблоков. В любом случае, как в рамках замены, так и при необходимости поменять только сайлентблоки, потребуется разборка подвески.

Что касается задних амортизаторов Фокус 2, указанные элементы могут выйти из строя как относительно быстро, так и прослужить не менее 100-120 тыс. км. и более. Все зависит от состояния дорог, а также индивидуальных особенностей эксплуатации того или иного автомобиля. Что касается других деталей, задние стабилизаторы вполне надежны и могут выходить 120 тыс. км. и более. То же самое можно сказать и о стойке стабилизатора.

Замена шаровой опоры Форд Фокус 2

Передние рычаги на автомобиле Ford Focus целесообразно менять целиком, если они получили повреждения или имеют уже достаточно большой износ (выработали свой ресурс). Автовладельцам следует учитывать, что после замены рычагов необходимо проверить и отрегулировать углы колес на стенде развал-схождения.

Замена рычага производим следующим образом:

  • устанавливаем автомобиль на ровную площадку, домкратим и снимаем колесо;
  • ключом на 18 откручиваем гайку шаровой опоры, с помощью съемника отсоединяем опору от поворотного кулака;
  • сначала откручиваем передний болт, которым крепится рычаг к подрамнику;
  • затем отворачиваем два болта сзади снизу;
  • снимаем рычаг, если необходимо сменить оба, аналогично демонтируем и второй;
  • устанавливаем новые детали на место.

Как видим, меняются рычаги очень просто и быстро, подобную работу может выполнить почти любой водитель с минимальными слесарными навыками.

Передний рычаг подвески (РП) продается в автомагазинах в сборе с сайлентблоками и шаровой опорой, но если сам РП еще в хорошем состоянии, а шаровая опора люфтит, нет смысла менять весь рычаг целиком. Менять опору на РП несложно, выполняем такую работу в следующем порядке:

  • снимаем рычаг с автомобиля;
  • берем электродрель со сверлом на 9 мм, высверливаем клепки приблизительно наполовину, до конца клепки высверливать не нужно;
  • с помощью зубила и молотка сбиваем клепки;
  • вынимаем шаровую опору из рычага;
  • новую деталь устанавливаем на болты с гайками.

Замена задней подвески форд фокус 2: видео

Замена задних рычагов Форд Фокус 2 требуется в зависимости от пробега и убогости дорог, по которым вы перемещаетесь. Конечно, если сами рычаги не деформированы, то можно ограничится заменой задних сайлентблоков Ford Focus. Задняя подвеска имеет сложную многорычажную и полностью независимую подвеску. Такая схема позволяет добиться отличной управляемости и комфорта в движении, но замена рычагов в сборе (как предписывает производитель) может влететь в копеечку.

Штампованные продольные рычаги Форд Фокус связаны с подрамником тремя поперечными рычагами через сайлент-блоки. Далее фотография всей конструкции с указанием конкретных элементов для наглядности.

Элементы задней подвески Форд Фокус 2

  • 1 — сайлент-блок продольного рычага
  • 2 — продольный рычаг
  • 3 — нижний передний рычаг
  • 4 — верхний рычаг
  • 5 — амортизатор
  • 6 — пружина
  • 7 — подрамник
  • 8 — регулировочный болт (болт крепления заднего нижнего рычага к подрамнику)
  • 9 — стабилизатор поперечной устойчивости
  • 10 — нижний задний рычаг
  • 11 — тормозной щит

Все задние рычаги Ford Focus 2 сделаны из штампованной стали с запрессованными в них сайлентблоками. Всего рычагов 4 штуки, это продольный, верхний, нижний передний и нижний задний рычаги. Далее подробно расскажем как каждый рычаг снять в отдельности.

Замена сайлентблоков задней подвески Форд Фокус 2

Прежде чем что-то начинать менять или ремонтировать, убедитесь, что это действительно необходимо. Дело в том, что сайлентблоки на автомобиле марки Форд Фокус 2 рассчитаны на 100000 километров пробега. Но состояние дорог и зимние реагенты уменьшают этот срок примерно в 2 раза. Если в задней подвеске слышится стук или гул, и вдобавок к этому искривляется развал со схождением, то пришло время менять сайлентблоки. Можно, конечно, поехать на СТО, но там подобная замена обойдется около 20000 р. Если замена производится самостоятельно, то это примерно 4000. Решать вам.

Если вы все-таки решили осуществлять замену самостоятельно, то кроме стандартного ремнабора, понадобятся стяжки для пружин, съемник и металлический цилиндр, он еще иногда называется «стакан», для выпрессовки (диаметр 58 мм, высота 70 мм, внутренний диаметр 35 мм и глубина стакана 50–60 мм). Почему именно выпрессовка? Дело в том, что выбить сайлентблок Форд Фокус 2 кувалдой очень сложно, к тому же продольный рычаг состоит из нескольких слоев металла и под воздействием кувалды может расслоиться, и возникнет необходимость замены рычагов задней подвески Форд Фокус 2 полностью.

Итак, алгоритм действий:

  1. Поддомкрачиваем задний мост автомобиля и снимаем колесо. Рекомендуется менять сайлентблоки задней подвески сразу с обеих сторон. Опускаем мост на колоду или специальные железные подставки.
  2. Используя стяжки, максимально сжимаем пружину.
  3. С помощью домкрата подымаем главный рычаг, на котором устанавливается колесо и выкручиваем болт фиксирующий нижний задний рычаг под пружиной.
  4. Пружина вынимается и откладывается в сторону, рычаг под пружиной опускается.
  5. Откручиваем передний нижний рычаг, верхний рычаг задней подвески и крепление амортизатора.
  6. Снимаем с крючка и отсоединяем тросик ручного тормоза.
  7. Вывинчиваем болтик крепления АБС (антибуксировочной системы) и отсоединяем клемму АБС.
  8. Отвинчиваем два болта, которыми продольный рычаг крепится к раме автомобиля. Отводим рычаг в сторону, чтобs замена сайлентблоков была удобнее.
  9. С помощью съёмника выпрессовываем старый сайлентблок и впрессовываем новый. Если съемника нет, можно обратиться на СТО. Лучше всего, если замена сайлентблоков будет производиться при вас. Особенность сайлентблоков Форд Фокус 2 в том, что у них разный диаметр и входить в гнездо они должны обязательно меньшим диаметром. В противном случае гнездо деформируется и диаметр его увеличивается, что приводит к обязательной замене рычагов задней подвески.
  10. Собираем все в обратном порядке. Что касается регулировки развала-схождения Форд Фокус 2 после того, как была проведена замена сайлентблоков, то если Вы не трогали развальный болт, это не обязательно, но все-таки желательно.

Замена сайлентблока кустарным способом

Выпрессовка сайлентблока с помощью СОРОКИН 7.157

Замена сайлентблоков

Задняя подвеска Ford Focus II Sedan

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
