Как проверить шаровую опору и заменить своими руками

Какого производителя шарниры рекомендуется устанавливать на Ланос

На Lanos рекомендуется устанавливать оригинальные запчасти от GM. Шаровая опора имеет заводской номер GM 94788122, а ее стоимость составляет около 1 тысячи рублей. Изготавливаются детали из легированной высокоуглеродистой стали, поэтому имеют столь большой эксплуатационный ресурс.

На Ланос можно также установить неоригинальные запчасти. Они выпускаются следующими производителями:

  1. Daewoo — имеют артикул 96535089 и 94788122. Стоимость детали составляет около 1000 рублей, и она полностью идентична с оригинальными запчастями от GM.
  2. CTR — стоимость от 900 рублей.
  3. SWAG — стоимость ШО от 700 рублей.
  4. CIDEM — стоимость составляет от 800 рублей.
  5. Ball Joint — цена около 800 рублей.

Эти детали полностью подходят на автомобили Ланос, Сенс и Шанс. Однако рекомендуется использовать оригинальные запчасти, так как кроме полной их совместимости, они имеют большой срок службы свыше 100 тысяч км пробега.

Шаровая опора представляет собой ключевой элемент подвески, который всегда должен быть исправным. Деталь регулярно необходимо проверять на исправность, и при первых признаках ее износа, нужно незамедлительно выполнить замену. Как заменить шаровую опору на Ланосе, Сенсе и Шансе, подробно описано в материале.

Выбор шаровых опор для ВАЗ 2107

Главный элемент любой ШО — шаровой палец, от надёжности которого зависит эксплуатационный ресурс всего узла. Качественный шаровой палец должен удовлетворять следующим требованиям:

  • палец должен изготавливаться только из высоколегированной стали;
  • шар пальца должен в обязательном порядке подвергаться процедуре цементации (поверхностного упрочнения), а тело пальца должно быть закалено, а затем охлаждено в масле.

Другие элементы опор производятся способом холодной высадки с последующей термической обработкой.

Такая технология изготовления ШО довольно дорогостояща. Поэтому есть лишь несколько фирм, производящих качественные опоры для ВАЗ 2107. К ним относятся:

  • Белебеевский завод «Автокомплект»;

  • ПО «Начало»;

  • Pilenga (Италия).

При выборе шаровых опор для ВАЗ 2107 следует остерегаться подделок. Таких изделий на рынке довольно много. Некоторые из них выполнены настолько качественно, что способны ввести в заблуждение даже специалиста. Единственным критерием, позволяющим отличить подделку от оригинала, является цена. Некачественные ШО стоят вдвое дешевле настоящих. Однако экономить на деталях, от которых в буквальном смысле зависит жизнь водителя, недопустимо.

Можно ли ездить с неисправными шаровыми опорами

Разумеется нет, это напрямую связано с безопасностью.

  1. При расчленении шаровой опоры колесо подламывается и блокируется его вращение. Автомобиль моментально уходит с траектории. Последствия могут быть фатальными.

    Слабые шаровые несут реальную угрозу безопасности!

  2. Передвижение с люфтом в шаровой опоре приводит к нарушению управляемости. В нужный момент вы можете не успеть совершить манёвр.
  3. При первых признаках износа этих узлов необходимо пройти диагностику подвески.

Таким образом, определив симптомы неисправности, делают выводы о ремонтопригодности детали. После выявления критического износа шаровые необходимо менять. Однако их стоимость достаточно высока, особенно если они составляют одно целое с рычагом подвески. Поэтому многие автолюбители предпочитают производить ремонт.

Про устройство

Если вы не перешли на ссылку вверху и не прочитали, здесь немного напомню про строение. Нужно понимать, что шаровая опора служит для подвижного соединения, которое может вращаться, то есть движение сразу в нескольких плоскостях. В автомобилях применяется в основном в передней подвеске, для поворота передних колес.

  • Есть цилиндрический корпус.
  • Полимерный вкладыш, который в него погружается.
  • Металлический палец или «шар» или стержень, названий много. С одно стороны имеет сферический элемент, с другой стороны стержень с резьбой.
  • Пыльник, защищает конструкцию от проникновения пыли и грязи.
  • Прижимная пружина или вообще дно. Кстати иногда ее нет, если опора не разборная.

Вот так вот бегло, но нам это нужно для того чтобы понять как производить восстановление.

Шаровая опора предназначена для надежного подвижного крепления ступицы колеса к рычагу подвески. Состоит шаровая опора из шарового пальца, корпуса и пластмассового вкладыша. Корпус шаровой опоры либо сваривается точечной сваркой из двух половинок со штампованными, сферическими углублениями с отверстием под палец в одной из них или является толстостенным металлическим стаканом в который вставляется вкладыш с пальцем, после чего ставится дно, а край завальцовывается чтобы конструкция не разбиралась.

Пока цел пыльник ― шаровая практически не изнашивается. Интенсивный износ шаровой начинается после прихода пыльника в негодность, с попаданием внутрь грязи. Поэтому следите за пыльниками, так как своевременная замена негодного пыльника ― это продление срока работы узла.

Читать далее: Описание и замена датчиков Hyundai Accent Solaris и Getz коленвала холостого хода и других

Правда, стык сварного корпуса не герметичен поэтому через него внутрь корпуса набирается вода даже с целым пыльником. Потому если корпус узла состоит из двух частей, желательно наполнять его через тавотницу литолом.

Шаровая опора позволяет обеспечить надежное подвижное соединение ступицы колеса с рычагом подвески. В состав узла входит корпус, шаровый палец, а также вкладыш, изготовленный из пластмассы. Корпус чаще всего имеет сварную конструкцию — две части со штампованным углублением сферической формы под палец соединяются с помощью точечной сварки.

По сути, этот элемент представляет собой толстостенный стакан, изготовленный из металла, в который затем вставляется вкладыш с пальцем. Чтобы сделать конструкцию корпуса неразборной, его края развальцовываются. Зачастую вкладыш не изготавливается отдельно, а область между стенками корпуса и шаровой поверхностью пальца заполняется специальным полимерным материалом. Для защиты узла от грязи и воды сверху надевается пыльник.

Следует отметить, что активный износ шаровой опоры начинается после повреждения пыльника. Пока этого не произошло, узел износу практически не подвержен. Таким образом, если контролировать состояние этого элемента и проводить его своевременную замену, то можно значительно увеличить срок работы узла.

Изготовление обслуживаемой крышки

Глухая часть корпуса опоры делается съёмной. При этом вы многократно можете менять пластиковые вкладыши, каждый раз восстанавливая работоспособность опоры. Съёмное дно позволяет производить профилактический осмотр, не снимая шаровую опору с подвески.

Заглушка: делаем своими руками

  1. В донышке высверливается отверстие размером с шар пальца (с небольшим зазором, разумеется). Высверливается — сказано условно. Необходим фрезерный станок. Не бойтесь при расточке повредить пластиковый вкладыш, всё равно вы будете его менять. Внутри нарезается резьба. Это достаточно сложная процедура из-за большого диаметра. Но в любом инструментальном цеху вам выполнят такую работу за символическую плату.

    Доверьте работу профессионалам, если сами им не являетесь

  2. Затем под это отверстие изготавливается заглушка с резьбой, повторяющая форму штатного донышка.
  3. На изготовленном донышке вы должны нарезать шлицы для ключа, иначе невозможно будет прочно затянуть ремонтный узел.

    Производите замену на чистой поверхности, иначе смысл работы теряется

  4. Теперь для ремонта достаточно будет выкрутить заглушку, извлечь палец (проверив его геометрию) и заменить пластиковые вкладыши.

Ремонтный стакан: всё гениальное просто

Принцип такой же, как и в первом случае — изготовить сменное дно. Только исполнение отличается. Если дно опоры слишком тонкое для изготовления полноценного резьбового соединения, необходимо изготовить ремонтный стакан. Он вытачивается на токарном станке из стального круга подходящего диаметра. В донышке стакана вытачивается всё то же отверстие и нарезается резьба. И наконец — изготавливается опорное сменное донышко.

Затем с шаровой опоры срезается дно цилиндра с помощью болгарки или ножовки по металлу. На его место наваривается ремонтный стакан. Способ более трудоёмкий, зато не допускает нагрева пальца в процессе демонтажа.


Схема изготовления варианта изделия

Дальнейшая эксплуатация по той же схеме: при появлении люфта выкручиваем ремонтную заглушку, извлекаем палец, меняем пластиковые вкладыши.

Стоит отметить, что производители запасных частей выпускают множество вариантов ремонтных шаровых опор. Под эти разборные корпуса продаются и сменные вкладыши, и новые пальцы. Однако в нашей статье мы рассматриваем именно самостоятельное изготовление.

Сварка как альтернатива замене

Самый быстрый вариант восстановления шаровой опоры. Задняя (опорная) часть цилиндра просто срезается. Способ не имеет значения — можно ножовкой, можно болгаркой, всё равно впоследствии будет температурное воздействие.

Получив доступ к полости цилиндра, можно менять полимерные вкладыши.

После установки новых вкладышей донышко аккуратно приваривается. При этом надо скомпенсировать толщиной шва выработку металла, образованную при распиле. Обычно это 1,5–2 мм.


Сварка — один из самых кропотливых вариантов

Развальцовка как способ ремонта

Эта технология требует наличия профессионального оборудования, поэтому развальцевать шаровую в гаражных условиях невозможно. Вырезается обжимное кольцо по диаметру шара пальца.


Токарные работы и тут найдут своё место

Посадочное место и шар очищаются от грязи, шлифуются. Подбираются или вытачиваются из капролона новые вкладыши и обжимное кольцо.


Бывает, что капролона нет в наличии, но заменять его сталью не рекомендуют. Лучше один раз потратится на этот материал, чем производить замену чаще, чем могло быть

После сборки обжимное кольцо впрессовывается и завальцовывается на прессе. При обжиме используются специальные вкладыши-обоймы по диаметру кольца.


Вкладыши также можно поискать в автомагазинах

Восстановление шаровых опор: плюсы и минусы ремонта шаровых

Сразу отметим, что порванные пыльники шаровых шарниров и плохое состояние дорого являются основными причинами, по которым такие детали нужно менять достаточно часто.  Как правило, если опора шаровая вышла из строя, данный элемент меняется на оригинал или аналог, максимально приближенный по качеству.

Само собой, для многих автомобилей, особенно с облегченной алюминиевой подвеской, такой ремонт далеко не самый дешевый.  Дело в том, что часто замена шаровой означает полную замену рычага подвески или рулевой тяги в сборе, так как опора впрессована в рычаг или выполнена с деталью единым целым

Однако, хотя официально шаровые являются неремонтопригодными, все же были разработаны способы восстановления, то есть реставрации шаровых опор для того, чтобы удешевить ремонт. Давайте рассмотрим, когда целесообразно выполнять реставрацию шарнирного соединения, каким образом это делается, а также на что можно рассчитывать после такой процедуры.

Прежде всего, ремонт шаровых делится на:

  • восстановление с разборкой;
  • ремонт без разборки;

Первый вариант предполагает разборку шаровой и замену вкладыша. Для такой задачи требуется токарный станок и другое специализированное оборудование. На деле, если все работы выполнены качественно, деталь прослужит еще 60-80  тыс. км. Обычно, специализирующиеся на реставрации ходовой части крупные СТО дают гарантию 1-3 месяца или 10 тыс. км пробега.

В двух словах, корпус шаровой опоры на токарном станке нужно развальцевать, после чего вместо изношенных сухарей ставятся специально выточенные полимерные или капролоновые вставки. Далее узел собирают и завальцовывают.

При этом реставрировать шаровую подобным образом можно несколько раз. При необходимости, кроме вставок можно изготовить и новый шаровый палец и/или корпус. Цена комплексного ремонта не самая низкая, однако, получается заметно дешевле покупки нового рычага с шаровой в сборе.

Ремонт шаровых опор без разборки является относительно новой технологией восстановления шаровых и наконечников рулевых тяг. Если коротко, вовнутрь детали под давлением подается специальный материал, который убирает зазоры, возникающие в результате износа.

Чтобы выполнить процедуру, с авто снимается узел, после чего на станке для ремонта в корпусе шаровой высверливают небольшое отверстие и вставляют канал для подачи разогретого полимерного состава. Затем палец шарнира фиксируют в рабочем положении и под давлением «загоняют» в шаровую полиамид-6. После остывания деталь очищают от остатков состава, монтируют новый пыльник и начинается обратная сборка.

Другими словами, ремонт без разборки сводится к  закачке через выполненное заранее отверстие ­жидкого полимера, который заполняет дефекты, затем в результате полимеризации твердеет и выполняет функции вкладыша.

Как правило, с учетом состояния дорог, гарантия на такие работы не предоставляется или же является условной. При этом хорошо отреставрированный элемент вполне выхаживает 30-40 или даже 50 тыс. км. Данный метод также подходит для многоразового применения.

Основное условие – нормальное состояние шарового пальца и корпуса, отсутствие механических повреждений и коррозии.  На деле, стоимость реставрации ниже, чем ремонта шаровой с разбором, однако срок службы меньше и предоставляется минимум гарантий.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

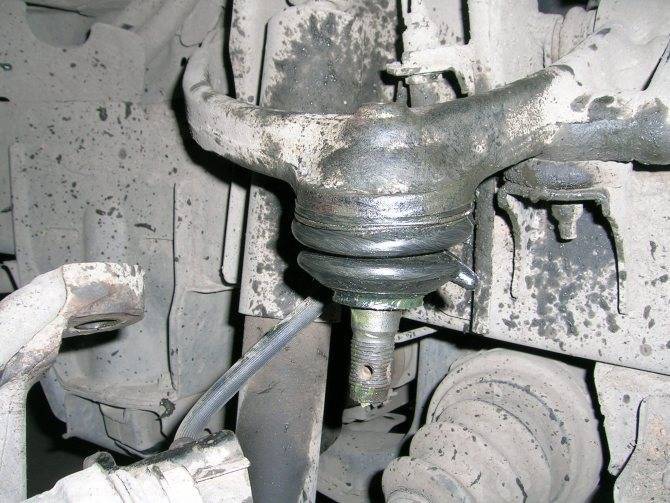

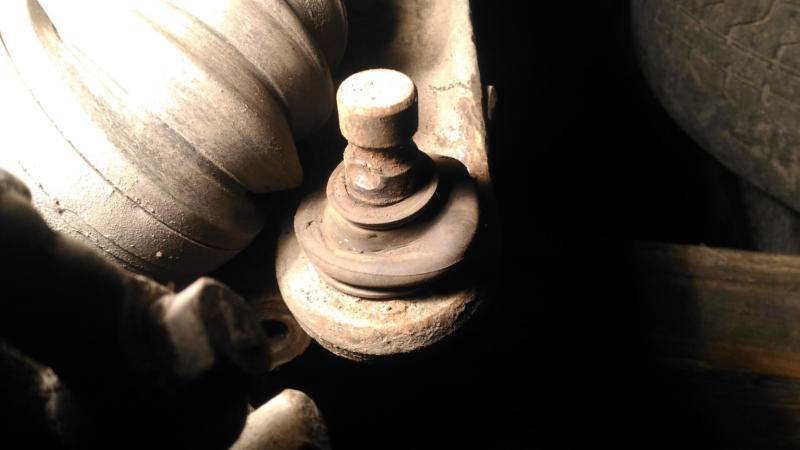

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами

Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Как происходит восстановление?

Есть несколько способов восстановления или ремонта шаровой опоры. Если «пыльник» меняется достаточно легко, просто выкидываем и ставим новый. То вот с полимерным составом не так все просто. Есть всего два основных способа ремонта:

  • Физический ремонт, обычно применяется для разборной опоры. Когда разбираете «шаровую» и меняете полимерное наполнение.
  • Ремонт неразборной опоры. Здесь принцип другой, применяются жидкие полимеры, которые закачиваются в корпус.

Теперь более подробно о каждом способе.

Физический ремонт

Это самый легкий способ – когда шаровая опора разбирается. Дно у нее выкручивается, вынимаем изношенную полимерную вставку и заменяем ее. Раньше такой ремонт был на многих автомобилях, в том числе продавались и для наших заднеприводных ВАЗ. Продавались и ремкомплекты, которые можно было приобрести и поменять.

Поэтому опоры ходили очень долго, хотя «вставки» менялись достаточно часто. Чуть позже такие шаровые перестали выпускать, толи не выгодно, толи «заговор производителей». Сейчас в 95% случаев они неразборные.

Ремонт неразборной шаровой опоры

Мало того, что вы их разобрать не можете, так еще и снять иногда от рычага не получится! Просто абсурд – чтобы поменять «шаровую», меняем полностью рычаг! А ведь в рычаге их может быть две.

Тут тоже два пути:

Первый срезают физически дно – скажем болгаркой, подбирают вставку и заваривают дно. Метод не один из самых лучших, но возможный. Лично я вам его не советую.

Второй заливка жидкого полимера внутрь под давлением, то есть неразборное восстановление. Обычно применяют фторопласт. Стоит рассказать более подробно.

Замена шаровой на Renault Logan.

Владельцам этой марки авто рекомендуется заменять не только шаровую опору, но и одновременно нижний рычаг подвески (здесь, писал на эту тему). Делается эта процедура в результате износа или повреждения узла. Для проведения операции необходимы:

  • Молоток.
  • Плоская отвертка.
  • Торцевой ключ — размерность 30.
  • Ключ размерности 13.
  • Рожковые ключи на 16 и 18.
  • Две трубы разного диаметра.
  • Брусок.

Основные шаги процесса.

  1. Автомобиль вывешивается, либо с помощью домкрата поднимается его передняя часть, авто устанавливается на опоры.
  2. Снимается колесо.
  3. Снимаются гайки верхнего и нижнего болта, а также соединительная тяга.
  4. У стойки стабилизатора поперечной устойчивости выкручивается гайка, затем вытягивается болт.
  5. Удаляется болт шаровой.
  6. Вытягивается палец из корпуса поворотного механизма.
  7. Снимаются болты сайлентблоков, как переднего, так и заднего.
  8. Демонтируется нижний рычаг подвески.
  9. Старая шаровая опора удаляется. Для этого с узла снимается резиновый чехол и металлическое фиксирующее кольцо. В конце опора выбивается при помощи молотка (подробнее на видео).
  10. Новая шаровая устанавливается так, чтобы ее зубцы вошли в пазы шлица.

Сборку механизма проводить в обратном порядке.

Как можно восстановить работоспособность

Способов восстановления достаточно много. Достаточно популярным является метод ремонта по технологии sjr, когда в полость между обоймой и шаром закачивается расплавленный полимер.

Мы же рассмотрим ремонт с разборкой этого узла.

Для понимания механизма работы опоры осмотрите на схему:


Нередко проблема возникает из-за поврежждения пыльника, а не самого металла

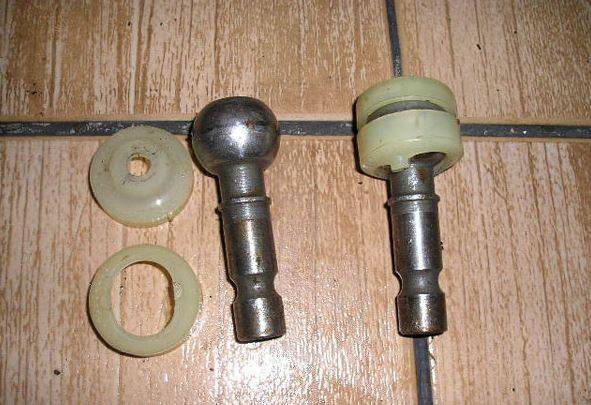

Износу подлежит лишь полимерный вкладыш. Именно при его истирании появляется люфт. Если продолжать ездить с разболтанной шаровой опорой, верхняя часть цилиндра также разбивается, и тогда палец может вылететь из обоймы.

Вкладыши продаются в автомагазинах в качестве расходных материалов. Если ваша шаровая опора разборная, можно легко вытащить дно и заменить полимер внутри изделия.


Расходники могут продаваться в магазине по более приемлемой цене, чем покупка новой запчасти

Восстановление жидким фторопластом своими руками

Сделать это можно, но сложно. Потребуется специальное оборудование и полимер (фторопласт). Принцип такой мы просто высверливаем в дне шаровой отверстие, дальше нарезаем резьбу, чтобы можно было закрутить специальный металлический «приемник».

В эту резьбу закручивается «трубка – приемник» от специального пресса (экструдера), который подает расплавленный фторопласт под давлением. Нужно отметить, что он расплавляется при температурах в 170 – 200 градусов Цельсия.

Затем нагреваем трубку, обычно и сам пресс с «жидкой массой». Внутри шаровой фторопласт также расплавляется смешивается с массой которая поступает через трубку, происходит процесс под давлением в 2 атмосферы.

После такого ремонта шаровая опора может ходить очень долго, иногда даже не меньше чем новая. Смотрим подробное видео.

Однако стоит отметить – если пыльник прорван и очень много всякой грязи попало внутрь «шарика», то стоит вначале отчистить его, иначе износ будет очень большой. Отчистка должна быть до зеркала.

Также полезное видео.

Про устройство шаровой опоры я уже писал, можете почитать здесь. В той статье я краем затронул проблему ремонта, но многие мои читатели начали писать — а можно ли восстановить ее самому. Вначале я думал, что это не правильная экономия, но разобравшись в проблеме, оказывается — отремонтировать иногда намного выгоднее.

То есть шаровая опора раньше в 95% случаев снималась, она физически откручивалась от рычага подвески (у наших ВАЗ назывались «лопухи»), да и во многих иномарках 90 – 2000 годов зачастую были съемными. Сейчас многие производители вваривают опоры в рычаг, либо в рулевую рейку. Они не съемные. Таким образом, вам не только нужно менять «шаровую» но еще и полностью рычаг!

(6 голосов, средний: 4,50 из 5)

Похожие новости

Какую жидкость заливают в гидроусилитель руля. Состав, цвет и св.

Балка или многорычажка. Что лучше? Сравниваем заднюю подвеску

Начнем с того, что шаровой шарнир (шаровая опора) является относительно простым в плане устройства, однако важнейшим элементом конструкции подвески автомобиля (зачастую, передней, где установлены управляемые колеса). Если просто, кузов фактически опирается всем весом на такую опору, при этом колеса получают возможность поворачиваться, оставаясь в заданном положении относительно дорожного полотна.

Читайте в этой статье

Обычно восстановление шаровой опоры своими руками не дает должного результата. Эффект, конечно, есть, но кратковременный. Хорошо, если такой конструкции хватит на 20 000 километров. Потом придется все повторить. Если же этим занимаются профессионалы, то ресурс узла существенно увеличивается, а стоимость работ становится гораздо меньше.

При таком подходе можно экономить до 70 %. Но все же в некоторых случаях восстановление невозможно. Одна из причин — износ посадочного места непосредственно на рычаге. Особенно это касается такого металла, как чугун. Он имеет свойство крошится, и при каждом разборном обслуживании ситуация только ухудшается.

Но все же перед заменой рычага можно выполнить 2-3 восстановительных работы, а это уже существенная экономия средств. Кроме того, если СТО дает гарантию 50 000 километров, то это вовсе не означает выход из строя узла ровно через такой пробег. При должной смазке и манере езды шаровая может работать гораздо дольше.
