Замена трансмиссионного масла на скутере – работаем без ошибок

Скутер с четырехтактный двигателем

Для скутеров с обычной КПП подойдет 4т масло, но если у вашего скутера коробка вариатор то нужно трансмиссионное масло. В случае с 4т скутером выбор масла сводится к тому же принципу что и 2т. То есть все зависит от стиля езды, технического состояния мопеда а также возраста. Если говорить о четырехтактных мопедах, то для них рекомендуется заливать масло 10w-40. В принципе мопед может ехать и на обычном автомобильном масле, но такое масло используют на свой страх и риск. Масло должно хорошо защищать все трущиеся детали а в двигателе их большое количество. А особенно нуждается в качественном масле сцепление скутера, поскольку оно буквально плавает в масле.

Если мы говорим о том, какое масло лить в кубатурные мотоциклы, то лучше двухтактного синтетику. Таким образом цилиндро-поршневая группа останется в чистоте и хорошо сохранится. Это масло является наиболее выносливым к различным температурам. Также синтетическое масло для скутера выделяет меньше сажи которая оседает в глушителе и забивает его.

Зачем менять масло

Я встречал человека, который не менял масло 3 сезона. Его квадроцикл был в ремонте и от масла там мало что осталось, все было в саже. И в этом работал двигатель, хорошо что он еще вообще работал. Но ресурс свой он значительно сократил, да и ремонт обошелся в копеечку.

Как было сказано, хорошее синтетическое масло предотвращает образование нагара и оно устойчивое к температурам. Нагар мешает работе двигателя и уменьшает его ресурс, усложняет жизнь компрессионным кольцам и вызывает перегрев. А учитывая, что количество нагара постоянно возрастает, плюс постоянный перегрев и ремонт не заставит себя долго ждать. А дорогие мотоциклы требуют дорогостоящего ремонта. Поэтому не рекомендуется экономить на масле.

Первый раз следует производить замену масла после 500 км пробега, далее каждую 1000. Также рекомендуется заменить масло после проведения работ с цилиндром: замена цилиндра, снятие головки цилиндра и пр., так как при проведении этих работ, даже если все делалось аккуратно, существует вероятность попадания грязи и частичек металла в двигатель.Потребуется – ключ с головкой (скорее всего на 19).

Замену масла нужно проводить при прогретом моторе – так масло становится более текучим, и грязь, если она есть, поднимается со дна картера, смешиваясь с маслом. Необходимо поставить скутер на центральную подножку.

Порядок проведения работ:

• Открутить пробку заливной горловины (ЩУП), находится с правой стороны двигателя, рядом с генератором
• Подставить под сливное отверстие емкость (около 1 литра) для слива отработанного масла и против часовой стрелки открутить сливную пробку. Для откручивания использовать только головку – рожковым ключом можно повредить сливную пробку, которая изготовлена из алюминия. Под пробкой находятся пружина и масляный фильтр – сеточка
• Слить масло
• Промыть пробку сливного отверстия и фильтр в бензине
• Закрутить и затянуть пробку сливного отверстия. Не перестарайтесь – помните, что пробка и картер двигателя изготовлены из алюминия. При приложении чрезмерного усилия можно повредить резьбу
• Залить в мотор через заливную горловину 800 мл моторного масла, используя подходящую воронку
• Закрутить пробку заливной горловины

Замена масла в редукторе скутера

Редуктор – это механизм, благодаря которому снижается скорость ведомого вала, что увеличивает вращающий момент. Другими словами, он превращает высокие обороты вала со сцеплением в низкие, однако очень мощные, обороты колеса. В среднем это равняется — на один оборот заднего колеса приходится 12,28 и 11,3 соответственно оборотов ведомого шкива. В его состав входят подшипники и шестеренки. При движении все элементы редуктора постоянно вращаются, поэтому несут на себе большую нагрузку. Чтобы обеспечить долгую работоспособность редуктору, следует за ним хорошо ухаживать. Этот уход включает в себя замену масла, которую нужно производить приблизительно раз в год или же каждые 2 тысячи километров.

Для замены масла в редукторе скутера, будут нужны такие инструменты:

емкость в которую можно сливать отработанное масло ключ на 10 шприц или, но можно обойтись и воронкой

трансмиссионное масло

Та чем же следует заправлять редуктор?

Для его заправки существует три варианта. В продаже существует специальное трансмиссионное масло Motul Scooter Gear. Недостатки этого масла следующие: в тюбике вмещается всего 150 мл, во многих скутерах редуктор вмещает в себя 90 мл, что получается в одном тюбике будет полторы заправки, ни туда ни сюда. А цена на него довольно значимая в пределах 250 рублей. Из плюсов можно отметить очень удобный носик в тюбике.

Но ведь можно применять другие автомобильные трансмиссионные масла с вязкостью 80W-90 или 75W-90. За такую же сумму можно купить целый литр масла не для скутера, которое будет работать не хуже. 2

Взяв во внимание тот момент, что в редукторе скутера не содержится гипоидных передач, в качестве трансмиссионного масла можно использовать моторное масло с вязкостью 10W-30. А если скутер эксплуатируется в холодных условиях при температуре ниже +5 °С , моторное масло будет более подходящее, так как оно более жидкое. По нашему мнению самый оптимальный вариант — масло применяемое в автоматических коробках автомобилей (АКПП), его называют трансмиссионная жидкость ATF

По нашему мнению самый оптимальный вариант — масло применяемое в автоматических коробках автомобилей (АКПП), его называют трансмиссионная жидкость ATF

Это масло отличается наилучшей текучестью, что делает в условиях его при низких температурах просто незаменимым, хотя для скутеров это на так важно. Имея прекрасные защищающие действия шестеренок, оно минимально вспенивается. Цена такого масла ATF колеблется от 170 рублей за литр

Для скутеров вполне подойдет самое дешевое

Цена такого масла ATF колеблется от 170 рублей за литр. Для скутеров вполне подойдет самое дешевое.

Как правильно слить старое масло

Очень важно, чтобы замена масла производилась сразу после поездки, тогда весь осадок поднимется со дна редуктора. Та же можно запустить двигатель и пусть он поработает до тех пор пока он прогреется. При наличии сливного болта ве гораздо проще

Размещаем под него подготовленную емкость, выкручиваем болт и сливаем масло до конца, затем закручиваем его назад

При наличии сливного болта ве гораздо проще. Размещаем под него подготовленную емкость, выкручиваем болт и сливаем масло до конца, затем закручиваем его назад.

При отсутствии сливного болта, масло заливается и сливается через один и тот же болт. В таком случаи при сливе масло скутер обязательно нужно наклонить на бок.

В том случаи, если вы давно не производили замену масла, то оно будет иметь следующий вид:

Цвет использованного масла (отработки)

Металлический цвет масла (отработки) свидетельствует об истирании рабочих поверхностей шестерен. Так что не пугайтесь, это является нормальным процессом в момент притирки деталей.

Как правильно залить новое масло

На корпусе редуктора обязательно должны быть выбиты указание с его объемом масла. Более удобно вливать уже отмеренное масло при помощи медицинского шприца. Но если такого нет под рукой, можно залить масло до низа резьбы заливного болта. Это будет являться правильным объемом, при том что скутер должен находиться в вертикальном положении.

Редуктор

Когда затягиваете болт, не стоит применять силу, так как корпус двигателя изготовлен из силумина и можно запросто лишиться резьбы, если перестараться.

www.motopedy.ru

Замена масла редуктора скутера

Редуктор – это механизм для снижения скорости ведомого вала с целью увеличения вращающего момента. Проще говоря, он преобразует высокие обороты вала со сцеплением в низкие (но мощные) обороты колеса. Редуктор состоит из нескольких шестерёнок и подшипников. Все его детали при езде находятся в постоянном вращении и под очень серьёзной нагрузкой.

Поэтому залог долгой работоспособности редуктора – это хороший уход за ним. К счастью, уход очень прост: нужно своевременно менять в редукторе масло. Я считаю, что замену масла нужно проводить раз в год или каждые 2 тысячи км.

Для того чтобы заменить масло в редукторе скутера, нам понадобятся следующие инструменты:

• ёмкость для слива старого масла
• ключ на 10
• шприц или, на худой конец, воронка
• трансмиссионное масло

Чем заправлять редуктор?

Вариантов – целых три.

1. Есть специальное трансмиссионное масло Motul Scooter Gear. Я поначалу пользовался именно им. Недостатки этого масла таковы: тюбик имеет объём 150 мл, в то время как в моём скутере для редуктора требуется 90 мл, то есть, один тюбик – это полторы заправки, ни то ни сё. А стоит оно необъяснимо дорого (порядка 250 рублей). Единственный плюс: удобный носик тюбика.

Однако вы можете использовать любое другое автомобильное трансмиссионное масло вязкостью 80W-90 или 75W-90. За те же деньги можно купить литр «нескутерного» масла, и оно будет работать точно так же.

2. Поскольку редуктор скутера не содержит гипоидных передач, в качестве трансмиссионного масла можно применять любое моторное масло вязкостью 10W-30. Моторное масло даже предпочтительнее, если скутер используется в межсезонье при температуре ниже +7 °С, потому что оно более жидкое.

3. И, наконец, самый оптимальный, на мой взгляд, вариант – это масло для автоматических коробок автомобилей (АКПП), то есть трансмиссионная жидкость ATF

У этого масла наилучшая текучесть (что особо важно при низких температурах, хотя на скутере это и не столь актуально), оно прекрасно защищает шестерни, обладает пониженной склонностью к вспениванию. Ах, да, ещё оно имеет красивый красный цвет 🙂

Разброс цен на ATF – от 170 до 700 рублей за литр, а для скутера можно брать самое дешёвое.

Как слить старое масло

Прежде всего, замену масла нужно производить после поездки, чтобы осадок поднялся со дна. Если ваш скутер холодный, можно погазовать несколько минут на месте.

Если у скутера есть сливной болт, всё очень просто: ставим под него ёмкость, откручиваем, сливаем масло, закручиваем.

Если сливного болта нет (как у меня), то слив и залив производится через единственный болт. В этом случае для слива масла скутер необходимо наклонить на бок.

Если вы давно не меняли масло, его вид будет примерно такой:

Цвет металлик говорит об истирании рабочих поверхностей шестерён. Но это не страшно, нормальный процесс.

Как залить новое масло

На корпусе редуктора указан объём масла. Например, на моём написано «OIL 0.09 L», т.е. 90 мл.

Указанный объём удобнее всего отмерить и залить с помощью медицинского шприца (купите самый большой, хотя бы на 20 мл). Но если у вас нет шприца, то можно просто залить масла до нижнего уровня резьбы заливного болта. Это как раз правильный объём. Разумеется, скутер должен быть в вертикальном положении.

При затяжке болта не прикладывайте чрезмерных усилий, так как корпус двигателя – силуминовый, резьбу очень легко свернуть.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Обслуживание и ремонт ходовой части мопеда

Ремонт мопеда «Альфа» (72 куб.), вызванный капитальными поломками, можно полностью исключить, проводя регулярную профилактическую замену тех деталей, которые имеют явные следы износа. Цепь на мопеде следует заменять после каждого сезона или через 2000 км пробега. Цепь растягивается очень существенно, что увеличивает износ обоих звёзд. Из-за срыва цепи на большой скорости возможна ситуация с резкой блокировкой заднего колеса, что может привести к опасному падению, травмам и ещё большим повреждениям мотоцикла. В дороге такая ситуация может стать причиной разрушения элементов натяжения заднего колеса, сильной деформации или полного разрушения гнёзд крепления натяжений. Искусственное укорачивание цепи способствует быстрому износу обоих звёзд. Покрышки после 7 000 км пробега полностью теряют рельеф протектора и силу сцепления с дорогой. Их нужно менять через 2-3 сезона эксплуатации. Тросы управления сцеплением, подачей топлива и тормозным барабаном переднего колеса следует укорачивать после каждого сезона эксплуатации вследствие их растяжения. Резинки в тормозных барабанах постепенно деформируются, что увеличивает люфт колёс. Их также лучше менять после каждого сезона эксплуатации.

Как заменить масло в редукторе скутера?

Задний редуктор современных скутеров имеет очень надежную и долговечную конструкцию, при условии своевременного обслуживания конечно. Все работы по обслуживанию редуктора не представляют большой сложности даже для новичков, поэтому выполнить их может любой желающий. Обслуживание редуктора заключается в постоянном контроле уровня масла и своевременной его замены согласно рекомендациям завода изготовителя. Масло в редукторе скутера лучше всего менять сразу после поездки так как оно разогреется и хорошо будет стекать, тем самым в редукторе останется небольшое количество отработанного масла.

Периодичность замены масла в заднем редукторе вашего скутера следует уточнять в инструкции, если инструкции нет можете спокойно воспользоваться общими рекомендациями приведенными ниже.

Первая замена масла в редукторе нового скутера через 300 км пробега

Вторая замена масла в редукторе нового скутера через 1500 км пробега

Последующие замены масла в редукторе скутера через каждые 2000 км пробега

Марку масла следует применять строго в соответствии с рекомендациями производителя вашего скутера, к большинству скутеров производитель рекомендует заливать в редуктор: масло трансмиссионное SAE 80W-90 APL GL-5.

Примерно такое (нужные нам цифры маркировки масла обведены красным).

Или такое.

Установите скутер на центральную подставку так что бы он стоял ровно, подготовьте подходящею емкость открутите сливной болт слейте масло в емкость, для того что бы масло стекло полностью надо выждать некоторое время.

Откручиваем сливной болт.

Ждем некоторое время пока масло стечет полностью.

После того как масло полностью стекло, протираем сливное отверстие чистой тряпкой и закручиваем сливной болт на место.

Откручиваем пробку контрольного отверстия.

Через контрольное отверстие нам нужно закачать масло в редуктор, делать это удобнее при помощи медицинского шприца объемом 20 мл, примерный объем масла в редукторе китайского скутера объемом 50-80 cc равен 0.1 литра. На некоторых моделях скутеров масло закачивается через отверстие расположенное сверху корпуса редуктора.

Набираем из канистры масло в шприц.

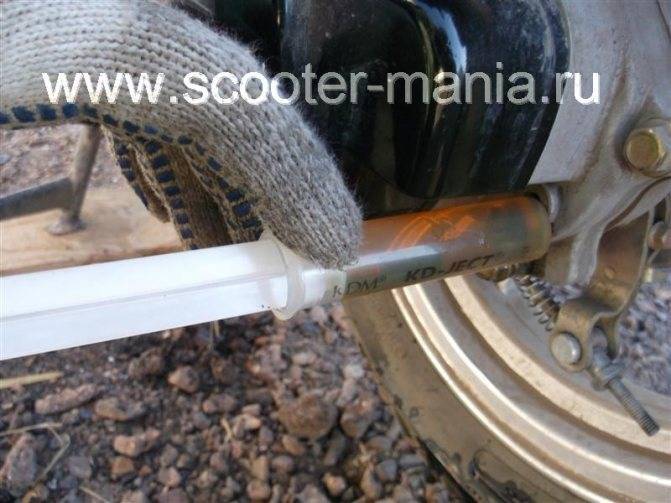

Закачиваем в редуктор до тех пор пока из контрольного отверстия масло не начнет стекать.

Как вам видно на фото масло потекло из контрольного отверстия значит уровень в норме, после всего проделанного протираем контрольное отверстие чистой тряпкой и закручиваем болт на место.

Небольшое уточнение: на некоторых моделях скутеров в конструкции редуктора не предусмотрено контрольное отверстие, поэтому точное количество масла заливаемого в редуктор следует уточнить в инструкции к вашему скутеру или внимательно осмотреть задний редуктор на корпусе которого в большинстве случаев должны быть выбиты цифры (на фото выделены красным) указывающие точное количество масла заливаемого в редуктор.

Этапы работы

1. Слить отработку:

• установить селектор в нейтральный режим, поднять ручник, поставить машину на яму или поднять на подъемник;
• непосредственно под сливной пробкой поставить посуду для приема старого масла;
• демонтировать поддон и удалить герметик и остатки масла;
• снять фильтр, предварительно поставив под него емкость под отработку.

2. Обработать поверхность поддона:

• поддон вместе с магнитами промыть бензином, используя кисточку;
• вытереть тряпкой без ворса;
• при необходимости замены фильтра, ее можно осуществить на этом этапе;
• если деталь остается, то ее нужно обработать бензином.

3. Поставить поддон:

• место, на которое будет установлен поддон, обезжирить;
• поменять прокладку, нанести герметизирующий состав на стыковые участки;
• установить поддон и завернуть болты.

4. Залить масло (используя воронку, влить жидкость в том же количестве, что была слита).

5. Продавить и долить смазочную жидкость (на этом этапе потребуется помощь):

• шланг, который расположен слева (по ходу движения) и служит для охлаждения масла, отсоединить;
• один конец поместить в подготовленную тару;
• поставить нейтральную передачу, поднять ручной тормоз, завести двигатель;
• новое масло вытеснит старое (когда появится свежая трансмиссионная жидкость, нужно замерить слитый объем для последующего долива в систему).

6. Проверить уровень масла (это нужно делать, ориентируясь на горячие и холодные метки, правильнее будет немножко не долить, чем перелить).

Устройство редуктора в скутере Т4

Редуктор состоит из комплекта шестеренок, которые расположены в общем корпусе – в картере. Благодаря наличию картера, все детали расположены компактно. Картер защищает все элементы от механических повреждений, загрязненности, обеспечивая хорошую смазку деталей редуктора.

Редуктор необходим для регулировки скорости вращения валов в меньшую или большую сторону. На скутере данный элемент расположен между вторичным валом сцепления и колесом.

Редуктор делится на первичную и вторичную передачи:

• Первичная передача – это первая и вторая шестерни.
• Вторичная передача включает в себя третью и четвертую шестерни.

Обе передачи всегда состоят из двух шестерней – одна большая, а вторая маленькая.

В картере редуктора существует отверстие для слива и залива жидкости. Пробка заливного отверстия — это и есть обычный болт с шайбой. В скутер заливается трансмиссионное масло. Желательно один раз в месяц проверять уровень жидкости в картере.

Если уровень масла снизился или вообще отсутствует, редуктор начинает издавать посторонний гул. Посторонний шум издают подработанные шестеренки при малом количестве смазочной жидкости. А это приведет к износу шестеренок, подшипников и втулок.

Слив масла и промывка редуктора

Итак, правильно подобрав смазку для регулятора, можно приступать к сливу старого масла. Замена масла в скутере в редукторе проводится при прогретом скутере. Для этого достаточно перед процессом смены покататься на скутере в течение 20 минут. Разогретая жидкость становится более жидкой, а это поможет быстрому сливу отработки вместе с грязью или металлическим мусором.

Слив масла и промывка редуктора:

• Чистой тряпкой протереть сливное и заливное (болт) отверстие.
• Заливное отверстие расположено в задней части силового агрегата.
• Открутить гайки с заливного болта, а потом со сливного отверстия.
• Подставив пустую тару, слить старую жидкость.
• Пока сливается старое масло, промыть в бензине снятые гайки и болты.

Если при сливе старого масла обнаружены частицы металла, следует промыть картер регулятора. Для этого с картера удаляют остатки смазки и заливают трансмиссионное масло для его промывки. Вязкость промывочной жидкости должна быть выше.

Чтобы промыть картер редуктора, необходимо:

• Закрутить сливной болт, а потом заливное отверстие.
• Завести силовой агрегат и немного погазовать.
• Слить промывочную смесь.
• Закрутить сливное отверстие.

На этом процесс слива старой жидкости с редуктора скутера закончен. Замена масла в редукторе скутера 4т 50q завершается заливкой новой жидкости.

Заливка нового масла

После слива старой смазки и промывки системы редуктора, остается провести заливку трансмиссионного масла. Производители мопеда рекомендуют использовать следующие модификации 75W90, SAE 80W90, 85W90 с классом качества API: GL-4; GL-5.

На редукторе всегда указан нужный объем смазочной жидкости. Большим шприцом набрать необходимое количество масла и залить в заливное отверстие.

При отсутствии шприца, можно просто залить жидкость до нижнего уровня заливного отверстия. Транспортное средство в момент залива масла должно находиться в вертикальном положении. Залив масло в редуктор для скутера Т4, следует насухо протереть заливной болт и пробку. Аккуратно закрутить заливной болт и проверить герметичность соединений.

В заключении хочется отметить, что долгая работоспособность редуктора скутера зависит от регулярного ухода в качестве своевременной замены трансмиссионной жидкости.

РЕКОМЕНДУЕМ ПОДПИСАТЬСЯ НА КАНАЛ

Какой бензин следует заливать?

Это первая проблема с которой сталкиваются абсолютно все владельцы скутеров. По паспорту, нужно заливать октановым числом выше 90. В наших краях чаще всего можно встретить — 92 или 95. В принципе, будет достаточно 92-го (в нем менее всего присадок, которыми «догоняют» октановое число до необходимой). Исключением будут те скутеры, в которых любой бензин ниже 95-го противопоказан, так что по своей конкретной модели стоит один раз разобраться. От неправильно выбранного бензина могут появиться ряд проблем: от загрязнения карбюратора и датчика уровня топлива, и даже вплоть до выхода из строя всей топливной системы.

Какое масло для скутера?

2-х тактный двигатель :

В двухтактном двигателе масло растворяют в заливаемом бензине. Основной задачей которого является: дать масляную пленку для трущихся деталей и сгореть — оставив после себя минимальное количество продуктов сгорания.

Не стоит «перемудривать» с выбором. Среди относительно недорогих масел, можно легко встретить достаточно качественные экземпляры которые можно смело заливать.

4-х тактный двигатель :

При выборе масла для четырехтактного двигателя следует учесть:

1. Пробег скутера
2. Климат, в каком будет использоваться двигатель
3. Оборотистость двигателя

В первом случае, если ресурс двигателя исчерпан и подходит время капитального ремонта, — специалисты рекомендуют минеральную основу и более густые масла.

Второй и третий вариант я бы объединил, и провел следующую параллель: если мотор постоянно потерпает от высоких оборотов или температур, следует заливать более густой смазывающий продукт, который при нагреве будет сохранять свои свойства. И наоборот, «маловязкостные» масла льют в двигатели с умеренным климатом и неспортивными характеристиками. Неоспоримым плюсом такой смазки будет его высокая пенетрационная способность ( проникновение в металл на молекулярном уровне). Это свойство даст более долгий век мотору Вашего скутера, а Вам минимум хлопот с ремонтами.

Ко всесезонным маслам относят те, которые в классификации SAE обозначают двумя цифрами через W.

Присадки в масле:

На самом деле, не так уж много разновидностей присадок применяемых при производстве масел для 2-х и 4-х тактных двигателей. Можно перечислить некоторые:

Защита от коррозии — особое внимание на защиту во время простоев, ну и на протяжении эксплуатации естественно. Защита от окисления — имеем дело с полученным свойством масла нивелировать влияния на смазочный материал высокотемпературных и хим. процессов происходящих внутри двигателя, не давая маслу « стареть » раньше времени

процессов происходящих внутри двигателя, не давая маслу « стареть » раньше времени

Защита от окисления — имеем дело с полученным свойством масла нивелировать влияния на смазочный материал высокотемпературных и хим. процессов происходящих внутри двигателя, не давая маслу « стареть » раньше времени.

Снижение диспергирования — спасает кольца от залипания, путем снижения концентрации смол и как результат — отсутствие загрязнения свечей.

Нейтрализатор повышенного давления и износа — относятся моющая присадка, которая будет содержать во взвеси сгоревшие частцы ( не давая им осесть на стенках на протяжении всего периода эксплуатации масла ), прибавляет прочности масляной пленке тем самым снижая трение.

Вывод:

Выходя из вышеперечисленного ( неполного ) перечня присадок используемых в двух и четырех тактных двигателях скутеров , можно сделать вывод, что дополнительно добавлять присадки очень неразумно. Причина одна — все что маслу было необходимо для хороших эксплуатационных свойств — было заложено в рецептуре class=»aligncenter» width=»402″ height=»414″

Совет:

Любители 4-х тактных скутеров часто используют обычную автомобильную полусинтетику SAE 10W-40 т.к. их формула во многом идентична, выгода — исчезает необходимость покупать разные по назначению масла для автомобиля и отдельно для двухколесного любимца.

Процесс замены масла в двигателе 139QMB скутера 4т

Необходимые инструменты для замены масла в двигателе 139QMB скутера 4т:

• Накидной ключ на 17 или 19 мм;
• Емкость объемом от 1 л и более;
• Воронка;
• Немного бензина;
• Ветошь.

Прежде чем начать процедуру, необходимо прогреть двигатель скутера. Масло обретет высокую текучесть, поэтому быстро стечет с системы. Далее последовательность действий такова:

Установить скутер на ровную поверхность.
Используя тонкую щетку по металлу, очистить заливное и сливное отверстие. Местоположение заливного отверстия: с левой стороны водителя, рядом с моховиком генератора. Сливных отверстий два. Местоположение: одно в нижней части, другое сбоку слева.
Открыть крышку заливного отверстия. Без попадания воздуха в систему, жидкость не сольется.
Открутить гайку сливного отверстия. Рекомендуется открутить нижнюю пробку. Это поможет промыть металлический фильтр

Обратите внимание: на сливной пробке расположена пружина. При откручивании следует быть внимательным.
Масло стечет в течение 5-10 минут

Пока оно стекает, промыть гайку, фильтр и пружину.
Закрутить обратно гайку, фильтр и пружину. Приступить к заливке нового смазочного материала.
Использовать воронку. Наполнить картер двигателя свежим маслом. Первые 700 мл лить масло можно смело, а после аккуратнее. На разных скутерах требуется разный объем жидкости в двигателе (от 800 мл до 1000 мл).
Время от времени проверять уровень автомасла. При необходимости, долить. Не доводите двигатель до масляного голодания.

Процесс замены масла в четырехтактном двигателе скутера завершен!

Замена масла в двигателях различных скутеров

Замена масла в других скутерах, как Storm Lzw 500, Хонда такт, китайского скутера, а также двигателе 157QMJ осуществляется по аналогичной схеме. Исключением является месторасположение сливных и заливных отверстий. Как правило, на всех скутерах эти отверстия с левой стороны (определяется по посадке водителя).

Краткий процесс замены масла в двигателях на других моделях скутеров:

• Прогрев силового агрегата;
• Очистка поверхности, вокруг сливных и заливных пробок. Используется металлическая щетка;
• Слив старого масла в специально подготовленную емкость;
• Очистка фильтра, пробки и пружины в бензине;
• Установка составляющих в обратном порядке;
• Залив свежего автомасла. Проверять уровень, чтобы не было перерыва;
• Завести двигатель скутера. Дать поработать. Заглушить через пять минут и повторно проверить уровень. При необходимости, долить жидкость.

Классификация SAE

Последняя редакция классификации подразделяет моторные масла на 11 классов: 6 зимних (0W, 5W, 10W, 15W, 20W, 25W) и 5 летних (20, 30, 40, 50, 60) классов вязкости. Буква W (Winter — зима) перед цифрой означает, что масло приспособлено к работе при низкой температуре.

Большинство присутствующих сегодня на рынке моторных масел являются всесезонными, т. е. удовлетворяют требованиям по вязкости как при низких, так и при высоких температурах и имеют двойное обозначение, например как в нашем случае: SAE 15W-40. Первая цифра характеризует прокачиваемость масла при низких температурах. Если из первой цифры вычесть 35 — получится минимальная температура при которой возможен безопасный холодный пуск двигателя. Вторая цифра — показатель вязкости масла при 100 градусах Цельсия. Если ко второй цифре прибавить 5 — получится максимально допустимая температура воздуха при которой можно эксплуатировать масло.

Принцип работы автоматического центробежного сцепления

Как известно, сцепление предназначено для соединения-разъединения двигателя и ведущих колес. При включенном сцеплении двигатель и колеса соединены, и двигатель передает крутящий момент через трансмиссию на колеса. При выключенном сцеплении двигатель и колеса разъединены, двигатель продолжает работать, но крутящий момент на колеса не передается. Для соединения двигателя и колес (через редуктор) в сцеплении используется сила трения. Диски или колодки сцепления, жестко прикрепленные к валу двигателя, прижимаются к диску редуктора и с помощью силы трения начинают его вращать. В механическом (ручном) сцеплении, для прижатия и создания силы трения, используются мощные пружины.

В автоматической трансмиссии для прижатия колодок и создания трения используются центробежные силы. На холостом ходу двигателя автоматическое сцепление всегда выключено. Колодки, жестко посаженные на вал двигателя, просто скользят по диску трансмиссии, ведь сила трения слишком мала. Тем более они удерживаются от соприкосновения с диском, пружинами. С увеличением оборотов двигателя, центробежная сила возрастает, колодки начинают сильнее прижиматься к диску трансмиссии, сила трения увеличивается, и крутящий момент начинает передаваться от двигателя к трансмиссии и дальше к колесам. При этом сила трения возрастает плавно, поэтому и крутящий момент увеличивается тоже плавно. Этим и объясняется мягкость работы автоматического сцепления, ведь оно – своеобразный амортизатор передачи крутящего момента.

Цепной привод от редуктора к ведущему колесу имеет большая часть скутеров

По такому принципу работает сцепление на скутере. Но трансмиссия состоит не только из сцепления. Ни один двигатель в мире не способен повернуть ведущее колесо за одно вращение коленвала. Для того чтобы колесо совершило один оборот, двигатель совершает несколько вращений коленвала. Чтобы обеспечить это, в трансмиссии скутера применяется редуктор. Обычно это пара шестерен. Малая, вращается двигателем и крутит большую шестерню, которая и передает крутящий момент на колесо. То есть, чтобы большая шестерня повернулась один раз, маленькая повернется по ней несколько раз. Соотношение диаметров этих шестерен называется передаточным числом редуктора скутера.

Большая часть скутеров имеет цепной привод от редуктора к ведущему колесу. Цепь одевается на две звездочки. Ведущая звездочка расположена в двигателе. Ведомая звездочка находится на колесе. В этом случае передаточным числом является соотношение диаметра этих звездочек.

Передаточное число изменяется не только редукторами, но и с помощью коробки передач. В современных двигателях для этого применяется вариатор. Он позволяет плавно изменять передаточное число плавно и без рывков. Именно эту часть трансмиссии (вариатор) вращает электростартер при запуске. Однако электрика не всегда может работать. Может подвести проводка или генератор, и электропуск будет недоступен. Тогда поможет кикстартер. Устройство кикстартера на скутере основано на применении мускульной силы. Рычаг кикстартера соединен с зубчатым сектором, который при резком нажатии ногой на рычаг, вращает вариатор, а через него и двигатель.

Не только из сцепления состоит трансмиссия

Тюнинг двигателя QMJ 157

Для чего же тюнингуют достаточно надежный двигатель? Любители модернизировать свой скутер объясняют необходимость тюнинга ограниченным скоростным порогом и желанием увеличить мощность. Дело в том, что двигатели большинства скутеров, достигнув максимальной скорости, начинают работать в разнос. При этом не только увеличивается потребление топлива, но значительно снижается эксплуатационный ресурс мотора.

Конструкция двигателя позволяет увеличить его кубатуру со 150 до 170 кубиков. Для модернизации необходимо приобрести ряд запчастей, а также правильно выполнить работы по разборке и сборке мотора.

Необходимые запчасти

Для выполнения работ по модернизации двигателя необходимо приобрести следующие запчасти:

• четырехклапанную головку цилиндра, имеющую спортивный распределительный вал. В комплекте с головкой поставляются резиновые уплотнения, комплект шпилек, прокладка и цепь распределительного вала;
• карбюратор, имеющий впускной коллектор диаметром 30 мм и укомплектованный прокладкой. Установка спортивного карбюратора CVK Racing позволит обеспечить питание двигателя после увеличения кубатуры;
• рабочий цилиндр с гильзой диаметром 61 мм и поршнем соответствующего размера. Потребуется также поршневой палец, пара стопорных колец, компрессионные кольца, маслосъемное кольцо с фиксатором и бумажная прокладка.

После тюнинга важно правильно обкатать силовой агрегат Выполнив несложные расчеты, можно убедиться, что замена стандартного поршня диаметром 57,4 мм на увеличенный до 61 мм позволит увеличить объем рабочей камеры до 169 кубиков. При этом длина хода поршня, равная 57,8 мм, остается неизменной
