Замена тросика ручника на ВАЗ-2110: фото и видео

Замена

Процесс более длительный, чем регулировка, но не намного сложнее. Потому справиться с задачей можно в собственном гараже с подъемником или смотровой ямой.

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель

Последовательность работ по замене тросика выглядит следующим образом:

Опустите рычаг ручного тормоза максимально вниз;
Снимите тормозной диск с колеса, где проводится замена элемента;
Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
Опустите вниз выхлопную систему;
Демонтируйте регулировочную гайку и контргайку;
Снимите уравнитель;
Теперь извлеките из уравнителя наконечники троса;
Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
Отогните скобки, которые крепят трос;
Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
Завершив установку нового элемента, выполните регулировку ручного тормоза.

Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания. Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.

Загрузка …

Как подтянуть ручника на ВАЗ 2110? Замена и регулировка троса

Несмотря на то что ручной (стояночный) тормоз используется редко, у владельцев ВАЗ 2110 довольно часто возникают проблемы с этим узлом – отсутствие обратной тяги, ослабление троса или поломка рычага. Обнаружив, что ручник работает неисправно, необходимо сразу начать ремонт, так как от этого узла зависит безопасность всех участников дорожного движения. Чаще всего проблему можно решить регулировкой торса, но в некоторых случаях потребуется замена. В данном материале подробно описано, как подтянуть и поменять этот элемент тормозной системы. Также читатели узнают, как проявляются неисправности и что с ними делать.

Предназначение и расположение стояночного тормоза

Расположение ручника известно каждому водителю ВАЗ 2110 – между креслами переднего ряда установлен рычаг, при нажатии на который происходит торможение. Металлический трос является механическим приводом в этом узле. Опуская рычаг, автомобилист обеспечивает натяжение троса, который прижимает колодки задних тормозов к дискам колес. Поломка рычага встречается крайне редко, так как основные нагрузки приходятся на металлический трос, как результат, через какое-то время он теряет нужное натяжение.

В руководстве по эксплуатации и обслуживанию ВАЗ 2110 указано, что хотя бы раз в полгода нужно выполнять диагностику тормозной системы, включая стояночный тормоз. В ПДД есть требования к этому узлу – он должен удерживать автомобиль при уклоне 25 градусов. Если металлический трос не поврежден, а регулировка не принесла результатов, значит проблема в задних тормозах – здесь требуется полноценная диагностика у специалистов.

Неисправности и их признаки

Определить, что требуется регулировка или замена троса, довольно просто. Признаки неисправного механизма проявляются следующим образом:

Ручной тормоз прожимается без усилий – ослаблен трос, необходимо натянуть его.
Механизм не реагирует на нажатие рычага – привод порвался или вылетел, также причина может быть в износе задних колодок.
Заедание ручника — повреждение привода, требуется замена.

Достав основной элемент, можно визуально определить его состояние. Замена требуется в следующих случая:

До 2% повреждены или оборваны.
Движение троса происходит с трудом даже после нанесения смазки.
Наконечники привода имеют выработки.

Замена троса

Для работы понадобятся, рожковый ключ «на 10», смазка WD-40, набор отверток, рожковый и накидной ключи «на 13». Смотровая яма и домкрат должны присутствовать в гараже или боксе. Замена троса осуществляется следующим образом:

ВАЗ 2110 необходимо снять со стояночного тормоза – для этого следует до упора опустить ручник в пол. Необходимо проследить, чтобы система удерживания ВАЗ 2110 была активирована;

Снимите глушитель с подушек подвесок и резонатор с задней подушки

Следующий шаг – снятие тормозного барабана с обоих задних колес;
Далее нужно будет добраться до уравнителя. Это самый сложный этап, автомобилисту необходимо демонтировать глушитель и достать резонатор, расположенный в задней части «ходовой». Далее нужно отвести вниз выхлопную трубу;
Теперь Вам придется подлезть под машину и открутить регулирующие элементы (гайки), после чего уравнивать можно будет демонтировать;
Из управления нужно достать наконечник;
Также на кузове автомобиля есть кронштейн, на котором стоит наконечник;
Выньте наконечник оболочки троса из кронштейна на кузове
Ручной тормоз зажат специальными скобами – их следует отогнуть, но при этом не повредить;
Далее необходимо отсоединить наконечник, предварительно демонтировав тормозную колодку;
Сняв заднюю тормозную колодку, отсоедините наконечник троса от рычага
Добравшись до балки заднего моста, следует удалить последние крепления ручника – гайки. Готово, привода можно извлечь. Замена троса выполняется в обратном порядке.

Регулировка

Подтянуть трос гораздо проще, чем заменить. ВАЗ 2110 необходимо поставить на домкрат. Ручник необходимо заблокировать, после этого следует найти регулировочный болт и гайку – выполняется работа при помощи двух ключей «на 13».

Крутим гайку, пока трос не натянется

Гайку нужно натягивать до тех пор, пока задняя колесная пара не перестанет двигаться. Далее необходимо затянуть контргайку. После этого нужно вернуть автомобиль в исходное положение, разблокировать и проверить его работу.

Сколько стоит подтянуть ручник?

В зависимости от региона вашего проживания, цены могут отличаться в 2-3 раза. Например, в Москве и Московской области такая «пустяковая» работа может стоить 300-1000 рублей, все зависит от жадности автосервисов. В провинции подтяжка ручника обойдется в сумму около 100-250 рублей.

Проще всего сделать эту работу своими руками (делов минут на 10), но для этого понадобится гараж с ямой, либо эстакада.

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.

Сколько стоит подтянуть ручник и можно ли сделать самому?

Собственно вопрос риторический, как вы понимаете в различных регионах, стоимость может гулять от 200 до 1000 рублей. Например, в столице, цена зачастую 500 – 1000, а вот в регионах можно и за 250 рублей подтянуть.

Да и если честно, то работы самому буквально на несколько минут, главное найти яму или подъемник, ключ на 10 и вперед. Нужно подтягивать средний болт, тот который находится в середине, он ручника, закручиваем гайку и тем самым натягиваем тросы.

Конечно, если они заржавели или их порвало, то тут все намного сложнее, лучше довериться мастеру, потому как замена тросиков от задних барабанов, дело совсем не легкое.

НА этом все, читайте наш АВТОБЛОГ, думаю прояснил ситуацию.

(11 голосов, средний: 4,36 из 5)

Система ручного (стояночного) тормоза на ВАЗ 2110

Ручник При неисправности ручного тормоза рекомендуется выполнить регулировку . А если она не помогает, тогда проводится ремонт путем замены неисправного троса.На таком автомобиле как ВАЗ 2110 выполнить регулировку троса так же просто, как и произвести замену. Если эту неисправность проигнорировать, машина может самостоятельно приходить в движение, либо вы наоборот не сможете тронуться с места.

Вам вовсе не обязательно ехать на автосервис, чтобы решить сложившуюся проблему. При наличии определенного опыта, понимании сути ручного тормоза, а также применении данных из руководства по ремонту и эксплуатации ВАЗ 2110, вы все сможете сделать своими руками.

Необходима ли регулировка?

Для начала нужно определить, действительно ли регулировка позволит решить проблему неисправности ручного тормоза.

Регулировка стояночного тормоза

Для этого проводится небольшой тест. Причем делать подобную процедуру рекомендуется после каждых 30 тысяч километров пробега, даже если вы уверены, что стояночный тормоз работает хорошо.

Подтягивание ручника

Вполне вероятно, что вам достаточно будет просто подтянуть стояночный тормоз на ВАЗ 2110, чтобы исправить проблему.

Заедьте на смотровую яму, откуда выполнять регулировку наиболее удобно. Другой вариант — подъемник. Тут уж что найдете. Так вы сумеете без проблем добраться до нужных узлов.
Убедитесь, что рычаг тормоза расположен в крайнем нижнем положении.

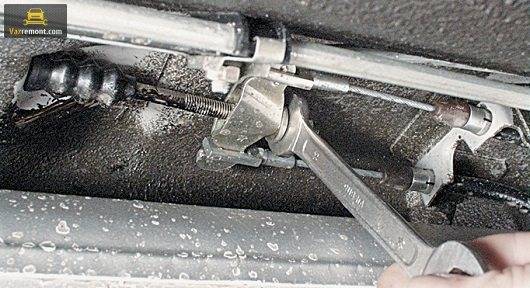

Возьмите два ключа. Первым вы будете ослаблять контргайку, а вторым натягивать регулировочную гайку.
Затягивать гайку регулировки следует до тех пор, пока трос как следует не натянется.
Настоятельно рекомендуется при затягивании гайки регулировки пассатижами удерживать шток.
Теперь удостоверьтесь в том, что полный ход рычаг совершает за 2-4 щелчка, не более.
Если после проверки все оказалось хорошо, и рабочий ход исправен, затяните контргайку уравнителя, придерживая при этом вторым ключом гайку регулировки.
Отпустите рычаг ручного тормоза вниз и руками поверните задние колеса. Вращение должно происходить равномерно без каких-либо заеданий.
Но если регулировка не позволила натянуть трос, тогда элемент обязательно подлежит замене.

Если регулировка не помогла

Случаев, когда регулировка стояночного тормоза не дала никакого эффекта, не так много. Тем не менее, это не повод отчаиваться.

Схема устройства

Можно привести несколько ситуаций, при которых требуется обязательно заменить трос стояночного тормоза:

Трос оборвался;
Наконечники дали слабину;
Нити троса имеют растягивания, которые с течением времени могут превратиться в полноценный разрыв;
Трос с трудом перемещается внутри оболочки даже после обильной смазки.

Замена

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель. Последовательность работ по замене тросика выглядит следующим образом:

Последовательность работ по замене тросика выглядит следующим образом:

Опустите рычаг ручного тормоза максимально вниз;
Снимите тормозной диск с колеса, где проводится замена элемента;
Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
Опустите вниз выхлопную систему;
Демонтируйте регулировочную гайку и контргайку;
Снимите уравнитель;
Теперь извлеките из уравнителя наконечники троса;
Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
Отогните скобки, которые крепят трос;
Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
Завершив установку нового элемента, выполните регулировку ручного тормоза.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания . Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.

Как подтянуть ручник на приоре? автопром ломается как всегда — Чини Машину!

Если на ВАЗ-2112 стал плохо держать ручник, то не стоит сразу его менять, так как трос можно отрегулировать. В том случае, когда пробег на авто большой, то задние колодки на автомобиле могут износиться. Это может привести к снижению эффективности ручного тормоза и всей тормозной системы. В данном случае трос ручного тормоза потребуется подтянуть.

Схема ручного тормоза на ВАЗ-2112

Для наглядности приведём схему ручного тормоза

1 — кнопка, которая фиксирует рычага ручника; 2 — рычаг ручного тормоза; 3 — защитная накладка; 4 — тяга ручника; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — защитная оболочка троса.

В этой схеме нам потребуется элемент под номером 6. Именно он, и только он!

Что потребуется для регулировки?

Для того, чтобы отрегулировать ручной тормоз нужна эстакада или подъемник. Если таких приспособлений нет, то можно просто вывесить задние колеса на «козлах». Установить их можно под автомобиль при помощи домкрата. Стоит также взять два ключа на «13» и плоскогубцы.

Начало:

Авто устанавливается на эстакаду или «козлы». Вывешиваем зад
Положение рычага выставляется в крайнее нижнее. Ставим ручник в самый низ. На потёртости консоли не обращайте внимания, проводили эксперимент с нештатными подлокотниками. Видны железные крепления подлокотника. На фото автомобиль редакции
Ключом ослабляется контргайка. Регулировочная гайка
Вторым ключом удерживается регулировочная гайка.
Регулировочную гайку следует затянуть до той степени, пока трос не будет натянут. Надо помнить, что шток при натяжении троса следует удерживать пассатижами. Натягиваем регулировочную гайку
После этого стоит удостовериться, что полный ход рычага ручника составляет не более 4 и не менее 2 щелчков.
Когда проверка рабочего хода завершена, затягивается контргайка. Регулировочная удерживается другим ключом.
При необходимости меняется механизм на новый. У нас всё заржавело, мы сменили механизм регулировки
После отпускания отрегулированного рычага вниз, следует прокручивать задние колеса. Когда рычаг будет в крайнем нижнем положении, то колеса должны крутиться беспрепятственно.

ЭТО ИНТЕРЕСНО: Шевроле круз ремонт печки

Если не выходит натянуть трос, то его стоит заменить на новый.

Регулировка ручника после натяжения

После регулировки тормозов надо их проверить еще раз. Для этого авто следует поставить на дорогу с уклоном не меньше 23%. Авто должно стоять на нейтральной передаче на таком участке и с затянутым ручником. Если тормоза ручника будут удерживать авто на таком участке, то ручник отрегулирован правильно.

Что делать, когда регулировка не дает результата

Бывают и такие случаи, когда указанных выше действий бывает недостаточно, чтобы настроить ручник. Это может происходить, например, тогда, когда трос ручного тормоза оборван. Это случается на ВАЗ-2112, хоть и редко. В таких ситуациях надо заменять трос. Также трос нужно заменить, когда:

Наконечники ослаблены.
Сам трос начинает растягиваться, что приведет к его обрыву при эксплуатации. ХОККУ! Старый трос весьма ушёл в износ! Для сравнения старый и новый тросы ручника
Физический износ (потёртости и трещины) тросов ручника. Сильный износ троса ручника
Тросу достаточно тяжело перемещаться в кожухе даже после смазки.

Такая процедура замены не требует обращения на СТО. Хоть тут и потребуется определенное время и навыки от водителя, но такую работу можно произвести самостоятельно.

Также следует помнить, что при замене троса некоторые условия надо соблюдать. Для этого водителю потребуется помощник, который и будет натягивать трос.

Зачем подтягивают ручник?

Трос выступает тут в качестве привода. Если водитель натягивает рычаг ручника, то одновременно он задействует и трос, который разводит колодки в заднем колесе.

Если ручник будет неисправен, то надо просто подтянуть трос или заменить его на новый. На ВАЗ-2112 сделать это достаточно просто своими руками.

Необходимость регулировки

Определить то, что стояночный тормоз нуждается в регулировке, можно при проверке. Её рекомендуется делать через каждые 30 000 километров пробега. Делать такую процедуру следует даже в том случае, когда кажется, что ручной тормоз работает хорошо.

Также устройство надо проверять в тех случаях, когда оно не срабатывает. Например, автомобиль движется, когда рычаг тормоза затянут.

Важные моменты

Отсоединять наконечник от тормозных колодок лучше всего вдвоём. Один человек должен аккуратно надавить на тормозное коромысло большой отвёрткой (либо тонкой монтировкой), второй в этот момент сможет свободно ослабить гайку фиксатора, после чего трос можно будет вытащить из держателя, не рискуя травмировать руки.
Как только трос будет снят, места его крепления следует тщательно очистить от ржавчины и грязи. Лучше всего это сделать с помощью металлической щётки. Те места в тормозном щитке, где проходит трос, необходимо протереть растворителем.
Если ржавчины в сквозных проходах троса скопилось слишком много, следует воспользоваться концентрированной уксусной кислотой, так как она хорошо разъедает ржавчину. Работать с ней нужно только в перчатках, во избежание химических ожогов.
Перед установкой тормозного барабана обязательно следует проверить состояние колодок. Если распорные планки на колодках сильно изношены (а скорее всего, так и будет), необходимо их заменить новыми. Комплект таких планок можно приобрести в любом автомагазине.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Особенности ручного тормоза на ВАЗ-2110

Устройство ручного тормоза на автомобиле ВАЗ-2110.

Иногда замена тросика может быть произведена своими силами, если нет поблизости СТО. Такую работу рекомендуется выполнять при наличии минимального опыта. Когда такого нет, то замену должны производить специалисты в сервисе. Это обеспечит более качественную работу и даст гарантию.

В правилах дорожного движения указано, что ручник должен удерживать транспорт на склоне в 25% . При этом водитель натягивает рычаг на 6-7 щелчков .

Осмотр троса

Когда автомобиль эксплуатируется долгое время без проведения ТО, то осуществлять осмотр тормозного тросика надо раз в год.

Для этого надо поставить авто на ровной горизонтальной площадке и натянуть рычаг привода троса в салоне. Должно прозвучать 6-8 щелчков .

После этого надо выйти из салона и попытаться сдвинуть машину, приложив усилие. Щелчков обязательно не должно быть больше восьми. Когда автомобиль покатиться при затянутом тросе, то надо провести его регулировку.

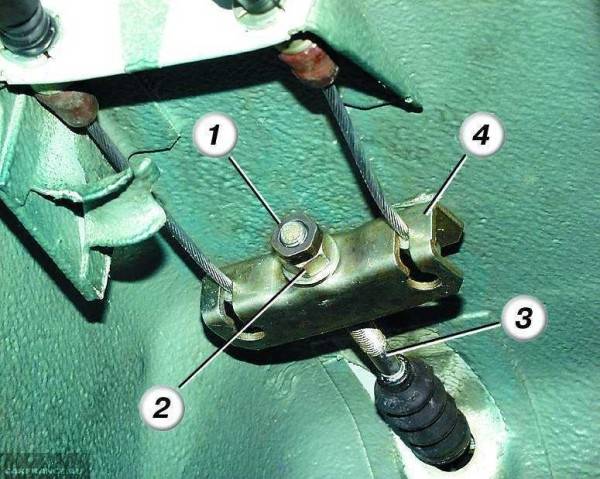

Узел регулировки ручного тормоза: 1 — контргайка, 2 — регулировочная гайка, 3 — тяга рычага, 4 — уравнитель тросов.

Проверка троса

Для этого стоит выполнить следующие действия:

Поставить автомобиль на смотровую яму.
Подложить под колеса башмаки, чтобы авто не двигалось.
Поднять заднюю часть машины на домкрате.
Рычаг опустить вниз до упора.
Проверить барабаны на колесах. Износ накладок не должен быть больше четверти от общего объема.
Трос не должен иметь потертостей и обрывов. При таких факторах он будет плохо ходить в кожухе.

Изнашиваться система может у любого транспорта во время его эксплуатации.

Замена троса ручника на ВАЗ-2110, 2111, 2112

Ручник, по-научному ручной или стояночный тормоз – незаменимая часть автомобиля, пользу которой многие недооценивают. Ручник – это рычаг, который в неожиданной ситуации поможет совершить экстренное торможение автомобиля, а в сложной – тронуться с места на горке, без ущерба сзади стоящим автомобилям. И все же основной задачей ручного тормоза является удержание машины от случайного движения.

Ручник существенно облегчает жизнь автомобилистам, а иногда даже выручает. Поэтому, чтобы не случилось форс-мажорной ситуации и в необходимый момент ручной тормоз не подвел, нужно следить за состоянием троса, за его исправностью.

Как выявить неполадки в работе ручного тормоза? Перечислим основные проблемы и причины сбоя в работе ручника.

Основные неисправности ручного тормоза:

Тяжело или совсем невозможно поставить машину на ручник, трос тяжело перемещается.

Причина: в середине лопнули нити и распушились;

Машина катится, даже при поднятом ручнике.

Причина: трос слабо натянут;

При попытке поставить на ручник, машина приседает на один бок.

Причина: порвался один тросик;

Ручник слишком легко поднимается, а машина катится.

Причина: трос износился, начали рваться нити.

При выявлении неисправности, трос следует заменить. Если поблизости не оказалось автосервиса, вооружитесь двумя ключами на «13», одним на «10», баллонным ключом и плоскогубцами. Поехали!

Когда натягивать, а когда – менять?

В процессе эксплуатации машины стальной трос постепенно растягивается и начинает провисать. Тогда часть рабочего хода рычага используется, чтобы выбрать эту слабину (первые 2-3 щелчка), а уж потом усилие передается на тормозные колодки задних колес. В результате они слабо прижимаются к поверхности дисков или барабанов и автомобиль затормаживается ненадежно.

Но работа механизма зависит и от других факторов:

от степени износа накладок на тормозных колодках;
от глубины выработки на поверхности стального диска или барабана.

Истирание накладок не оказывает особого влияния на действие основной системы, поскольку ход гидравлических поршней довольно велик. А вот действие механического «ручника» постепенно ослабевает. Чтобы вернуть его в рабочее состояние, надо компенсировать износ элементов за счет натяжения привода. При удовлетворительном состоянии самого тросика вылета натяжной шпильки хватит, чтобы обеспечить работоспособность стояночного тормоза при любой степени изношенности накладок.

Замена троса производится в таких ситуациях:

Элемент вытянулся до такой степени, что при максимальном натяжении колодки не схватывают диски и автомобиль откатывается на любом уклоне.
Из-за постоянного попадания воды под кожух тросика он заржавел и заклинил намертво. Так случается, когда автомобилист редко пользуется ручным тормозом.

Заклинивание троса также происходит в зимний период, когда вода, попавшая под кожух, замерзает внутри. При таком раскладе не спешите его менять, сначала отогрейте машину в гараже, а потом выгоните влагу с помощью аэрозольной смазки WD-40.

Итоги замены

После сборки, следует проверить правильность замены тросика. Для этого необходимо:

Поднять заднюю часть машины с помощью домкрата, либо загнать на смотровую яму;
Опустить рычаг вниз до конца;
Ослабить контргайку и затянуть до натяжения троса регулировочную гайку;
Проверить щелчки, норма от 2 до 5;
Для надежности закрутить контргайку, придерживая регулировочную от проворачивания.

Проверяем работу ручника: ставим машину на ручник и вращаем колеса. Вращение должно быть равномерным и без трений. Для большей уверенности выбираем крутую горку (с примерным уклоном не менее 25%) и ставим машину на ручной тормоз.

Стоит? Значит замена произведена правильно.

None Были установлены новые чугунные тормозные барабаны + новые колодки к ним,.

а ручник толком и не держал

. Подтяжка тросика ничего не давала только сильнее натягивался трос. И надо было что то делать с этим ВАЗовским недоразумением.И так-Были куплены— Тросы ручника 130 грн— Ремкомплект ручника 40 грн— Пружинки маленькие и большие) 30 грн(можно оставить старые, если они в норме)Что было сделано:

Сразу укоротил на тросах пружинки на 6ть витков. Для того что бы при затягивании пружина не упиралась. Только много не отрезайте т.

к. пружина не будет отбрасывать рычаг!

Так же пролил тросик моторным маслом. P/S не заливайте в него тормозную жидкость т. к.

она имеет свойство впитывать влагу и в дальнейшем трос заржавеет и заклинит!

Новый ремкомплект ручника 08-10

Вот где собака зарыта, при затягивании ручника рычаг упирается в пружину и не дает нормально развести колодки.

Дорабатываем рычаг треугольным напильником, проточка получается около 5мм, Но не больше т.к при затягивании рычаг может упираться в ступицу.

Сравнение: Как было до и после доработки.

Все в собранном виде!

После проделанной работы подтянул ручник до 4х щелчков и поехал на тест-драйв. Подтягивал тросик ручника при подвешенных задних колесах что бы контролировать прокручивание колес и равномерное подтягиваниеРезультат проделанной работы меня очень порадовал.

При движении накатом 20км/ч дернул ручник, машина встала колом.Посадил 4 человека в машину и заехал на подъем эстакады и о чудо. ручник держит))Так же ручник был проверен на зимних дорогах. Ну вы знаете о чем я…))Я знаю, что велосипед не создал но может кому то и пригодится мой маленький опыт!

Сильно не “пинайте”, всем удачи на зимних дорогах!

carfrance.ru
www.drive2.ru
mylada.net
www.drive2.com

Меняем тросик ручника на ВАЗ-2110 своими руками

Замена

Как подтянуть ручника на ВАЗ 2110? Замена и регулировка троса
