Рис. 6-12. Удаление воздуха из гидропривода тормозов:
1 — штуцер для прокачки;2 — шланг; 3 — сосуд с жидкостью
1/2-3/4 оборота штуцер при нажатой педали. Продолжая нажимать на педаль, вытесните находящуюся в системе жидкость вместе с воздухом через шланг в сосуд. После того как педаль тормоза достигнет переднего крайнего положения и истечение жидкости через шланг прекратится, заверните штуцер выпуска воздуха до отказа. Повторяйте эти операции до тех пор, пока не прекратится выход пузырьков из шланга.
Удерживая педаль в нажатом положении, заверните штуцер до отказа и снимите шланг. Протрите насухо штуцер и наденьте защитный колпачок.
Повторите операции для других колес, сначала на втором колесе этого же контура, а затем последовательно на обоих колесах другого контура.
При удалении воздуха следите за наличием жидкости в бачке, не допуская
обнажение его дна, так как при этом в систему вновь попадет воздух.
При отсутствии в приводе тормозов воздуха педаль тормоза должна проходить 1/2 своего полного хода.
Чтобы исключить влияние вакуумного усилителя на прокачку тормозов, удаление воздуха проводите при неработающем двигателе.
Если в гидравлическом приводе отсутствует тормозная жидкость, то заполните систему следующим образом:
— залейте тормозную жидкость в бачок главного цилиндра;
— отверните на 1,5-2 оборота штуцеры на цилиндрах всех колес;
— резко нажимая на педаль тормоза и плавно отпуская ее, завертывайте штуцеры по мере вытекания из них жидкости. Затем прокачайте систему.
При удалении воздуха на автомобиле, тормозная система которого работала длительный срок, находящуюся в системе жидкость замените новой.
Замена тормозной жидкости
Для того, чтобы в систему гидропривода при замене тормозной жидкости не попал воздух и затрачивалось минимальное количество времени на эту операцию, придерживайтесь следующих правил:
— действуйте в том же порядке, как и при прокачке тормозов, но используйте шланг со стеклянной трубкой на конце, которую опустите в сосуд с тормозной жидкостью;
— нажимая на педаль тормоза, выкачивайте старую тормозную жидкость до тех пор, пока в трубке не покажется новая жидкость; после чего выполните два полных хода педалью тормоза и, удерживая ее в нажатом положении, заверните штуцер. При прокачке следите за уровнем жидкости в бачке и
своевременно доливайте жидкость до максимального уровня;
— повторите такую же операцию на каждом рабочем цилиндре в том же порядке, как и при прокачке;
— наполните бачок до максимального уровня и проверьте работу тормозов на ходу автомобиля.
Вакуумный усилительСнятие и установкаСнятие.
При снятии усилителя главный цилиндр гидропривода тормозов не отсоединяется от гидросистемы, чтобы в нее не попал воздух.
Порядок снятия:

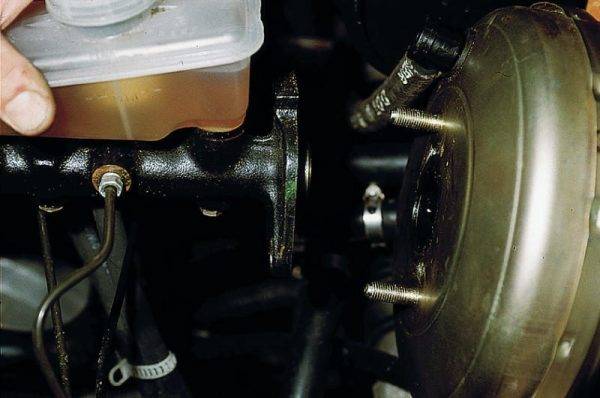

— отверните гайки крепления главного цилиндра 1 (рис
6-13) к усилителю 3, снимите его со шпилек и отведите в сторону, осторожно изгибая трубопроводы, чтобы не повредить их;. — отсоедините от усилителя шланг;. — отсоедините от усилителя шланг;
— отсоедините от усилителя шланг;
— отверните гайки, крепящие кронштейн 4 педали тормоза к кузову и снимите кронштейн в сборе с вакуумным усилителем и педалью 7. Затем отсоедините вакуумный усилитель 3 от педали 7, сняв скобу 6 и вынув палец 5. Снимите с кронштейна вакуумный усилитель.
Установку
вакуумного усилителя проводите в обратном порядке. Разборка вакуумного усилителя не допускается.
Главный цилиндр
Снятие и установка
Снятие.
Отсоедините трубопроводы от главного цилиндра и колодку с проводами от клемм датчика аварийного уровня тормозной жидкости. Закройте отверстия у трубопроводов и у главного цилиндра, чтобы предупредить утечку жидкости и попадание в них пыли, грязи.
Снимите цилиндр в сборе с бачком 2 (см. рис. 6-13), отвернув гайки его крепления к вакуумному усилителю. Снимите датчик аварийного уровня тормозной жидкости и слейте из бачка и из цилиндра тормозную жидкость. Снимать бачок с главного цилиндра не рекомендуется, если в этом нет необходимости.
Установку
главного цилиндра проводите в последовательности, обратной снятию. После установки цилиндра прокачайте систему гидропривода тормозов для удаления воздуха.
Разборка и сборка
Разборка.
Резюмируем
Как видите операция – несложна
Важно все делать последовательно и внимательно. Работы займут у вас около часа
В то время как поездка в автосервис отнимет куда больше времени. Для большего понимания процесса замены вакуумного усилителя тормозов ВАЗ 2110, 2111, 2112 посмотрите это видео:
При нажатии на педаль тормоза появилось шипении в салоне и двигателт начал захлебываться.Все симптомы неисправного ВУТ. Данная запчасть стоит 1070 рублей ДААЗ — Лада Деталь. Тормозная жидкость 130 рублей.
Собственно1. выкрутил болты обшивки2. открутил дворник и половину жабо3. снял патрубок верхний печки на расширительном бачке4. отодвинул бачок5. вытащил часть обшивки моторного отсека6. трещетка удлинитель головка на 17, отвинтил 2 гайки главного тормозного цилиндра7. переместился в салон там 4 гайки головка на 13, две вверху педали тормоза и две снизу. вообще не удобно пришлось повозиться.8. снял штекер с бачка с тормозной жидкостью.9. тормозной цилиндр с бачком отодвинул к воздушному фильтру, только аккуратно так как шланги металлические дабы их не повредить и отсоединил шланг от клапана ВУТ.10. взял ВУТ и вытащил его вместе с педалью тормоза.11. снял скобу вытащил болт он удерживает педаль и крепление вут.12. открутил две найки на 17 которыми прокручивается ВУТ к креплению педали.13.взял новый ВУТ вставил выровнял вставил болт зацепил скобу, две гайки на 1714. уставливал все в обратной последовательности15. Установка прошла успешно все работает должным образомИ в конце РАЗОЧАРОВАНИЕ при попытке открутить штуцера для прокачки тормозов, правое заднее сорвал часть внутри осталось, правое переднее сорвал грани, а вот левая часть открутились без проблем.
Нашел себе занятие в будущем времени Цена вопроса: 1 200 ₽ Пробег: 165300 км
Добро пожаловать! Вакуумный усилитель тормозов – предназначен для того, чтобы педаль тормоза гораздо легче нажималась, работает он только когда двигатель запущён, когда же движок заглушён, вакуумник работать не будет, всё это из-за того, что при запуске двигателя, корпус воздушного фильтра начинает засасывать воздух из окружающей среды и он попадает во впускной коллектор, из коллектора воздух и забирается чуть чуть и идёт в вакуумник и поэтому он начинает работать только тогда, когда двигатель заводится.
Примечание! Для замены усилителя тормозов, Вам понадобится: Набор всевозможных ключей, а так же пару отвёрток, а ещё для этого дела, очень удобна накидная головка будет и вороток!
Где находится вакуумный усилитель тормозов? Он прикручивается к кузову автомобиля на четырёх гайках, вернее не сам он, а его кронштейн, сам вакуумный усилитель к этому кронштейну на двух гайках закрепляется, но их легче всего в сборе снять, т.е. отвернуть четыре гайки которые кронштейн к кузову крепят и после чего снять их, а уже когда вакуумный усилитель с кронштейном будут на руках у Вас, выкрутить две гайки будет нужно и разъединить их между собой, но об этом мы ещё поговорим в данной статье, чуть ниже.
Когда нужно менять вакуумный усилитель тормозов? При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).
Примечание! Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Вакуумный усилитель
Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.
Применение и назначение
Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:
- Увеличивается степень сопротивляемости тормозной педали;
- Снижает показатель нагрузки на тормозную систему;
- Выступает в роли высокоэффективного вспомогательного узла;
- Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.
У данного элемента следующие составляющие:
- Плотный корпус, для изготовления которого применяют высокопрочный полимер;
- Диафрагма, которая также называется собирательным узлом;
- Следящий или контрольный специализированный клапан;
- Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
- Главный шток поршня цилиндра тормозной системы (главного);
- Возвратная пружина переключателя.
Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.
- Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
- Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.
Также стоит отметить диафрагму, которая выполняет две очень важные задачи:
- Корректирует положение поршня в пространстве;
- Докачивает тормозную жидкость к главным тормозным цилиндрам.
Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.
Неисправности и способы их проверки
Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:
- При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
- Автомобиль начинает троить;
- Свечи зажигания перестают работать эффективно;
- Расход топлива заметно увеличивается.
Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:
- Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
- После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
- После запуска педаль будет сама немного смещаться вперед.
Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.
Замена
Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.
Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.
- Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
- Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
- Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
- Аккуратно демонтируйте цилиндр от усилителя.
- Отсоединять тормозные трубки не имеет никакого смысла.
- Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
- Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
- Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
- Теперь вы легко можете отключить тормозную педаль и усилитель.
- Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
- На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.
Замена вакуумного усилителя ваз 2110 своими руками
Тормозная система легковых машин основана на гидравлике. Однако, не обошлось и без воздуха. Отвечает за пневматику — вакуумный усилитель. Со временем, воздушный узел изнашивается. Как следствие, замена вакуумного усилителя ВАЗ 2110 неизбежна. Иногда, процедура взаимосвязана с ремонтом главного тормозного цилиндра. Но, в некоторых случаях, вакуумник возможно заменить, не отключая тормозные трубки от цилиндра. Как заменить вакуумный усилитель на ВАЗ 2110 своими руками, подробно расскажем далее.
Как определить, что вакуумник неисправен
Усилитель тормозов не выходит из строя в одночасье. Сначала, пневматический узел долго подаёт признаки неисправности автовладельцу, которые можно с лёгкостью игнорировать. Дело в том, что машина продолжает приемлемо ездить, практически не влияя на эксплуатационные характеристики.
Но, при этом, внимание водителя могут привлечь такие симптомы, как:
- увеличиваются обороты в сопровождении шипения при нажатии на тормоз;
- двигатель, время от времени, подтраивает;
- педаль тормоза начала вести себя иначе, при выключенном двигателе.
Как снять вакуумник на ВАЗ 2110
Если самостоятельная диагностика подсказывает о неисправности усилителя, то снятие вакуумника на ВАЗ 2110 — дело техники. Для начала, следует приготовить слесарный инструмент. Хорошо, если есть сервисный набор. В его отсутствие, необходимо подготовить ключи: три головки: 10 мм, 13 мм и 17мм, вороток с удлинителем, пару отвёрток крестовая и шлицевая, пассатижи.
Затем, можно снимать вакуумник на ВАЗ 2110 в следующем порядке:
- Отключаем минусовую клемму от АКБ (таковы правила слесарных работ);
- Откручиваем верхние саморезы, которые крепят шумоизоляционный материал к моторному щиту;
- Отсоединяем бандажный резиновый ремень, крепящий расширительный бачок;
- Не разъединяя соединений шлангов ОЖ, убираем бачок в сторону;
- Теперь появляется возможность отодвинуть шумоизоляцию;
- Отсоединяем клемму от датчика уровня жидкости на крышке тормозного цилиндра;
- Придерживая клапан обратки, вытягиваем из него шланг подачи воздуха;
- Далее, необходимо разъединить вакуумник и тормозной цилиндр. Для этого предстоит открутить две наружные гайки крепления;
- Чтобы не отсоединять тормозные трубки, плавно отодвигает открученный цилиндр от усилителя;
- Переходим в салон. На щите, по периметру педали тормоза, находим четыре шпильки, которые крепятся гайками. Откручиваем их;
- Затем отсоединяем палец, который связывает педаль и шток толкателя усилителя;
- После этого, можно вернуться к моторному отсеку и вынуть открученный узел.
На демонтированном усилителе, останется кронштейн педали. Он крепится двумя гайками. Его следует снять и переустановить на новый вакуумник для вашего ВАЗ 2110. Сборка происходит в обратной последовательности. После того, как вам удалось поменять вакуумник на ВАЗ 2110, тормоза прокачивать не надо, потому что тормозные трубки не отсоединялись.
Еще один способ замены вакуумного усилителя тормозов ваз 2110
Если вы заметили неисправность в работе вакуумного усилителя тормозов, или он вышел из строя, то следует помнить, что особо страшного в этом ничего нет. Просто возникнут затруднения во время торможения, и нарушится стабильность работы двигателя.
Где он находится?
Вакуумный усилитель тормозов расположен в подкапотном пространстве. С одной стороны от ВУТа находится главный тормозной цилиндр, а с другой тормозная педаль. Он прикручен двумя гайками к кронштейну, который крепится, уже при помощи четырёх гаек, к автомобильному кузову.
Когда возникает необходимость замены?
Всегда имеется возможность самостоятельно проверить работу, для этого необходимо несколько раз нажать до конца тормозную педаль, не заводя двигатель. Затем, удерживая её в таком положении, двигатель необходимо завести. Если педаль «уходит» в пол, то вакуумный усилитель исправен, в противном случае следует продолжить диагностирование.
Когда усилитель тормозов выходит из строя, при нажатии на тормозную педаль слышится шипение. Нажатие даётся тяжело, как при заглушенном автомобиле. Кроме того отмечаются кратковременные незначительные повышения оборотов. Эти признаки могут проявиться все сразу, а могут парами, скорее всего это затруднённое нажатие на педаль тормоза и наличие плавающих оборотов.
Согласно инструкции, ВУТ ВАЗ-2110 ремонту не подлежит, вышедший из строя усилитель рекомендуется менять на новый. Но автолюбителю подвластно всё, учитывая существенную разницу между тем, сколько стоит ремонт, и сколько стоит новый вакуумный усилитель тормозов ваз 2110.
Прежде чем начать ремонт, вакуумник нужно демонтировать.
Как заменить вакумник?
От тормозной педали отсоединяется шток-толкатель.
Для того, чтобы избавиться от шумоизоляционного материала, выкручиваются винты, которые его удерживают. Затем отстёгивается ремень, который крепит расширительный бочок системы охлаждения, бачок вынимается. Для этого его необходимо приподнять. Подсоединённые к бачку шланги нельзя ни в коем случае убирать, чтобы не разлить жидкость и не испачкать автомобиль. Снятый бачок необходимо на время где-то зафиксировать. Далее вынимается часть шумоизоляционного материала (с левой стороны по ходу автомобиля).
После этого отсоединяется колодка проводов, прикреплённая к тормозному бачку, отсоединяется шланг, находящийся на обратном клапане усилителя и откручиваются две гайки, крепящие главный тормозной цилиндр к усилителю тормозов
Главный тормозной цилиндр осторожно отводится в сторону, следя за тем, чтобы не повредить тормозные трубки
Теперь нужно выкрутить в салоне четыре гайки, которыми кронштейн прикреплён к кузову автомобиля. И не забудьте отсоединить колодки проводов от включателя стоп-сигнала.
Возвращаетесь обратно и вынимаете вакуумный усилитель вместе с кронштейном. Закрепив его тисками или положив на землю, вытаскивается металлический стопор при помощи маленьких плоскогубцев, выбивается шток, что сделать несложно.
И только теперь можно выкрутить две гайки, которыми вакуумный усилитель крепится к кронштейну.
Ремонтируем вакумник сами
Для самостоятельного ремонта необходим демонтаж (как это сделать, было описано выше), плоская, довольно мощная отвёртка, герметик, ключи на десять, тринадцать и семнадцать. А ещё желание.
Далее приобретается ремкомплект ВАЗ – 2108-2109.
При помощи отвёртки и молотка развальцовывают корпус усилителя. Для того, чтобы не «выстрелила», находящаяся внутри возвратная пружина, нужно закрутить гайки, которые ранее были выкручены. С диафрагмы снимается манжета, на которой имеется каталожный номер. Можно сравнить его с номером приобретённой манжеты, они должны совпадать.
Необходимо установить манжету в корпус диафрагмы, её край должен попасть во внутренний паз. Можно взять в помощницы отвёртку, так будет легче.
На шпильке с гофрой, при помощи герметика, смазывается место посадки шайбы на шпильку и место стыка корпуса усилителя с кронштейном педали.
Ремонт можно считать законченным. Далее необходимо аккуратно завальцевать места крепления развальцованных ранее половинок и установить вакуумный усилитель на место.
Вакуумный усилитель тормозов Ваз 2114 – какой лучше, критерии выбора
Для того, чтобы выбрать лучший вакуумный усилитель тормозов на Ваз 2114 рекомендую вам обратить внимание на следующие моменты:
- Стоимость. Цена является одним из самых главных критериев выбора вакуумного усилителя. Не следует с целью экономии покупать дешевые китайские варианты, поскольку прослужат они недолго. Желательно отдать предпочтение изделиям средней ценовой категории — не самым дорогим, но и не самым дешевым.
- Упаковка. Настоящая упаковка, используемая подлинным производителем, изготавливаетс Точка продажи. Не стоит покупать товар у базарных торговцев. Существует масса хороших, проверенных магазинов автомобильных запчастей в любом городе. Попросите показать сертификаты, документацию на детали.
- Этикетка. На этикетке хорошо должны считываться — дата производства детали, номер партии выпуска и название фирмы-производителя.я из гофрированного картона.
ВУТ и ГТЦ Приоры на ВАЗ 2110
Улучшить штатные тормоза ВАЗ 2110 можно различными способами и в этом фотоотчете мы разберем, как установить Вакуумный Усилитель Тормозов (ВУТ) и Главный Тормозной Цилиндр (ГТЦ) от Лада Приора или Калина на «десятку» своими руками. Потребуется:
- ВУТ и ГТЦ Приоры или Калины
- 2 тройника от классики
- 4 гайки на 8 для крепления к ВУТ ГТЦ и педального узла (старые не подходят, они больше)
- Устройство для прокачки тормозов один лицом.
- 2 трубки от Приоры с штуцерами 12х1 и 10х1 со стороны ГТЦ, и 10х1,25 со стороны тройников.
- Тормозная жидкость.
На фото изображено:
- Слева трубка Прировская 12х1.0, а справа «десятки» 10х1.25
- Слева ВАЗ 2110 10х1.25, а справа Прировская 10х1.0
- Общий вид обоих трубок
Если хотите, чтобы замена прошла с минимальными переделками, тогда лучше купить ВУТ, ГТЦ и педаль от приоры в сборе.Демонтируем жабо и снимаем правую половину шумоизоляции моторного отсека, левую можно просто отогнуть. Сливаем тормозную жидкость и откручиваем тормозные трубки.
В салоне снимаем клеммы с концевика стоп-сигналов и откручиваем 4 гайки крепления ВУТ к кузову.Теперь можно беспрепятственно снять ВУТ и ГТЦ.Если сборный комплект купить не удалось, тогда нужно установить педальку от старого ВУТ в новый. Далее собираем ВУТ и ГТЦ в одно целое и видим, что педаль со стандартными отверстиями креплений к ВУТ будет повернута на 90 градусов по отношению к вертикальному положению бачка с тормозной жидкостью.
Чтобы развернуть педальку в нормальное положение необходимо пересверлить крепежные отверстия в педальном узле. Прикладываем педальку к ВУТ и аккуратно размечаем, где необходимо сделать новые отверстия. Примеряем и при необходимости корректируем полученные отверстия дрелью или напильником. Гайка крепления обведена красным на верхнем фото. Прикручиваем педальный узел к ВУТ.Несколько фотографий процесса:
- ВУТ и ГТЦ и педаль в сборе
- Крепление педали к ВУТ гайка оказалась внутри, закрутить не легко
- Другая сторона педали прошла гораздо легче
- ВУТ и ГТЦ в сборе
Рекомендуем: Как заменить торпеду на ВАЗ 2107 своими руками?
Полученную конструкцию устанавливаем в автомобиль. Жабо подрезать не пришлось, все установилось как родное. Устанавливаем тройникиПрикручиваем Приоровские трубки к ГТЦ и тройникам. Тройники скрепляем друг с другом шпилькой, желательно на 5.Делаем замену «колдуна» (регулятор тормозных сил) с помощью ямы. Откручиваем от него тормозные трубки, запомнив где они были, и снимаем его, открутив 2 болта.
Устанавливаем вместо старого новый «колдун» и прикручиваем все трубки.Вставляем в него заранее отвёртку и возвращаемся к тормозным трубкам. Заливаем тормозную жидкость в бачек.Чтобы убрать из тормозной системы воздух нужно закрутить трубки в тройниках не до конца (оставляем щель). Дуем чем-нибудь в бачек с тормозной жидкостью и ждем, пока из щелей между трубками и тройниками прекратит выходить воздух. После затягиваем. Не забываем прокачать тормоза и отрегулировать «колдун». Сразу отрегулируйте шток ВУТ.
После установки Приоровского ВУТ и ГТЦ на автомобиль десятого семейства, первое время придется привыкнуть к новым тормозам (требуется гораздо меньшее усилие на педаль, чем раньше), но к хорошему привыкаешь быстро.К полученному результату желательно хорошие тормозные диски на 14 или на 15 и тормозные колодки.Кстати, получить аналогичный результат можно путем доработи штатного ВУТа.
Выявление неисправности вакуумного усилителя
Устройства от разных производителей могут различаться по характеристикам и качеству, также может варьироваться и цена вакуумного усилителя ВАЗ 2110. Поскольку функционирование его механизма отражается на работе других деталей и узлов, и прежде всего двигателя автомобиля, стоит не экономить и внимательно следить за его исправностью.
Если из-под капота раздается шипение, в салоне ощущается горелый запах масла, а тормоз срабатывает, как у заглушенной машины, лишь после многократных качков ногой тормозной педали, то стоит немедленно обратиться в автосервис для проведения диагностики и в случае необходимости замены этого устройства.
Протестировать вакуумный усилитель тормозов «десятки» на предмет исправности работы можно и самостоятельно. Для этого нужно при выключенном двигателе многократно нажать на тормозную педаль. Этим способом проверяется равномерность давления в полостях. Все нормально тогда, когда корпус клапана не заедает.
Далее при удерживании ноги на тормозной педали запускается двигатель. В случае, если педаль при этом подается вперед одновременно с ногой, то усилитель работоспособен. В противном случае необходимо удостовериться, что неисправность заключается именно в нем, а не в проблеме с фланцем наконечника или его креплением.

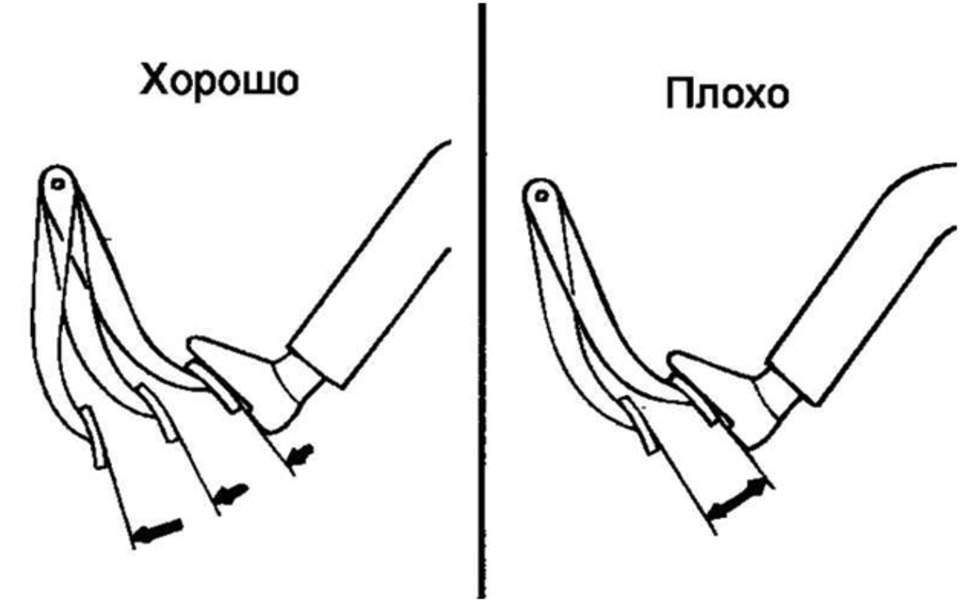

Еще неслаженное функционирование педали возможно из-за неисправного присоединения штуцера на выпускной трубе двигателя к шлангу. Это все также оказывает вредной воздействие на работоспособность тормозной системы и ее эффективность.
Проверка вакуумного усилителя: все способы
Известно несколько эффективных способов, как проверять ВУТ. Процедуры несложные, можно справиться самостоятельно, ничего с машины демонтировать не нужно.
Первый способ
Самый простой вариант:
- запустить мотор, дать поработать ему около 10 минут;
- заглушить двигатель;
- выжать тормоз полностью, создав вакуум в усилителе;
- отпустить педаль, заново выжать.
Уменьшение, утяжеление хода педали при повторном нажатии укажет на проблемы в работе вакуумника. Напротив, если второе нажатие происходит без каких-либо отличий от первого, можно судить об исправности ВУТ и успешном разряжении.
Второй способ
На этот раз во время диагностики следует выжать педаль уже несколько раз — 6 или 8. В последний раз нажать до предела и завести мотор. Если с системой вакуума всё хорошо, педаль должна опуститься ещё ниже — почти наполовину. Если она не сдвинулась, есть проблемы с клапаном.
Третий способ
Так проверяется герметичность корпуса. Надо завести ДВС, выжать тормоз до упора и заглушить мотор. Если педаль начнёт давить на ногу, пытаясь вернуться в исходное положение, это укажет на неисправность. При утечке воздуха в усилителе давление внутри камеры возрастает.
Четвёртый способ
Вот что ещё можно сделать:
- отсоединить шланг от впускного коллектора;
- штуцер заглушить резиновой пробкой — можно трубку не снимать, а просто пережать рукой;
- завести мотор, дать ему поработать минут 10;
- выжать тормоз.
Если обороты ДВС изменятся — повысятся или понизятся — усилитель травит воздух, нужно ремонтировать. В первую очередь следует проверить пережатый шланг — может, на нём трещины. При тесте лучше его снимать, а штуцер надёжно закрывать.
Повреждение вакуумника требует срочного устранения. Если нужно демонтировать устройство, будьте внимательны — не повредите трубку, соединяющую усилитель с коллектором!
