Замена втулок стабилизатора на Рено Дастер своими руками (+видео)

Как выбрать втулки стабилизатора для RENAULT DUSTER 2.0 4×4?

Втулки стабилизатора являются простой по конструкции деталью, входящей в узел, называемый стабилизатором поперечной устойчивости. Стабилизатор отвечает за снижение кренов кузова и его раскачку в поперечном направлении при движении автомобиля в повороте или при активном маневрировании.

Для чего нужны стабилизатор и втулки стабилизатора?

Стабилизатор поперечной устойчивости и входящие в него втулки стабилизатора — неотъемлемая деталь подвески современного автомобиля. Стабилизатор устанавливается, как правило, и на передней и на задней оси. Стабилизатор поперечной устойчивости перераспределяет нагрузку на менее нагруженную сторону автомобиля и не допускает его опрокидывания. Стабилизатор представляет собой поперечную тягу, закрепленную под днищем автомобиля, а втулки стабилизатора представляют собой разрезные резиновые цилиндры, которые надеваются на тяги, охватываются хомутами, и вместе с ними плотно притягивают стабилизатор к кузову.

Как часто менять втулки стабилизатора?

Необходимость замены втулок стабилизатора возникает в случае их износа. В этом случае на втулках появляются трещины и разрывы, в детали появляется люфт. При этом пробег автомобиля может быть самый разный, в зависимости от факторов — качества установленной детали или от состояния дорог на которых эксплуатируется автомобиль. В условиях не очень качественного дорожного полотна, втулки стабилизатора на RENAULT DUSTER 2.0 4×4, как впрочем, и на любом другом автомобиле часто превращаются в расходники, благо их стоимость не является значительной, а трудоемкость по замене также не доставляют серьезных забот владельцу. Об износе втулок стабилизатора могут подсказать стуки, возникающие в подвеске при проезде препятствий, хуже становится и управляемость автомобиля.

Какие втулки стабилизатора выбрать?

На сегодняшний день производителей втулок стабилизатора достаточно много. Наиболее предпочтительным вариантом всегда было приобретение оригинальных втулок стабилизатора для RENAULT DUSTER 2.0 4×4. Отличный вариант — предложения брендов, специализирующихся на производстве РТИ и деталей подвески. Качество втулки стабилизатора определяется в основном свойствами материала из которой она сделана. Материал задает следующие качества втулки: способности противостоять механическим воздействиям (стабилизатор постоянно стремится к сдвигам относительно кузова), работать в агрессивной среде (под днищем автомобиля всегда грязь с примесями масла, топлива и противолёдных реагентов), в различных температурных условиях (автомобиль эксплуатируется как при минусовых, так и при значительных плюсовых температурах окружающей среды). Качественный бренд позволяет забыть о замене втулок стабилизатора на срок несколько десятков тысяч километров. В случае же приобретения самых дешёвых вариантов, возможно, данную деталь придется снова менять уже через 10—20 тыс. километров.

Можно ли заменить втулки стабилизатора самому?

Сложность замены втулок стабилизатора зависит от плотности компоновки подвески. На некоторых авто их замена не составляет труда, на некоторых — не обойтись без специнструмента и демонтажа подрамника. Процедура замены втулок стабилизатора описана на множестве интернет — ресурсов и в любом руководстве по ремонту для RENAULT DUSTER 2.0 4×4. Процедура замены при наличии инструмента и подъемника (смотровой ямы в гараже) занимает 20 — 30 минут.

Что если не менять втулки стабилизатора?

Износ втулок стабилизатора на начальной стадии не является причиной для запрета эксплуатации автомобиля. Однако очевидно, что если появился износ, то он будет прогрессировать, управляемость автомобиля ухудшаться, а стуки, возникающие из-за разбитых втулок будут причинять акустический дискомфорт водителю и пассажирам. Необходимо регулярно проводить техническое обслуживание автомобиля, в процессе которого проверять состояние втулок стабилизатора.

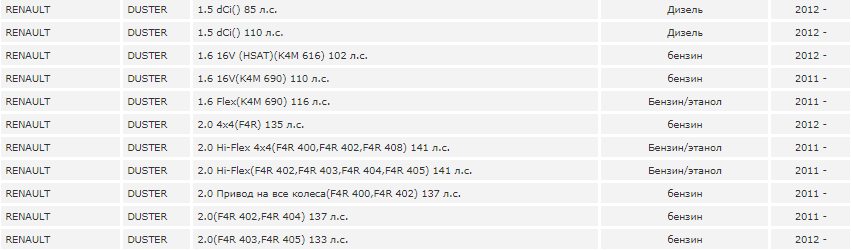

Как подобрать втулки стабилизатора для RENAULT DUSTER 2.0 4×4?

Подобрать втулки стабилизатора для RENAULT DUSTER 2.0 4×4, как и другие запчасти, можно либо в оригинальном каталоге, либо в каталоге заменителей. Если есть сомнения в правильности подбора втулок стабилизатора RENAULT DUSTER 2.0 4×4 — сделайте запрос подбора втулок по VIN автомобиля у нас.

Признаки неисправности втулок стабилизатора, как проверить

Ничего критичного не случится, если мы не заменим втулку вовремя, но ряд неприятностей будут нас преследовать до самой замены:

1. Скрип, стук и грохот в передней подвеске.
2. Скрип в мокрую погоду может иногда прекращаться.
3. Стук при диагональном проезде лежачих полицейских, к примеру.
4. Нарушение поперечной устойчивости.
5. Более расхлябанное поведение автомобиля на неровных дорогах и на высоких скоростях.

Изношенная втулка заднего стабилизатора

Конечно, вину можно списать не только на втулки. За грохот в подвеске будут отвечать и сайлент-блоки, и шаровые опоры, и рычаги, и ступичные подшипники. Каждый из этих элементов проверяется отдельно. А вот втулки стабилизатора лучше проверить визуально:

Самостоятельная замена

Для самостоятельного обслуживания требуется ровная площадка или гаражный бокс. Автомобиль фиксируется на месте стояночным тормозом и дополнительными приспособлениями, подложенными под задние или передние колеса. При выполнении обслуживания следует помнить, что полностью затягивать болты подушек можно только на загруженной подвеске. В противном случае в штанге возникают напряжения, способные сорвать часть материала втулки.

Необходимые инструменты

Для обслуживания автомобиля потребуются:

• механический или гидравлический домкрат;
• страховочные упоры;
• баллонный ключ;
• гаечные ключи или торцевые головки размером 13 и 16 мм;
• отвертка с плоским жалом;
• металлическая щетка;
• чистая ветошь.

Порядок замены

Алгоритм замены втулок стабилизатора во фронтальной подвеске машин Рено Дастер:

1. Ослабить затяжку болтов, крепящих передние колеса на ступицах.
2. Приподнять фронтальную часть автомобиля, а затем снять колеса.
3. Установить под пороги металлические кронштейны.
4. Снять декоративный щиток из пластика, установленный на внутренней стенке арки. Экран удерживается пластиковой клипсой (находится снизу) и барашком (расположен на верхней кромке). Для демонтажа требуется потянуть щиток на себя, одновременно сдвигая его вниз, что позволит отстегнуть дополнительные защелки.
5. Отвернуть 2 болта головкой на 13 мм. Если поверхность головок загрязнена, предварительно счистить пыль щеткой. Если болты отворачиваются туго, то на резьбу наносят состав WD-40. На правой стороне обслуживание затрудняется ремнем привода вспомогательных агрегатов – его можно снять для замены.
6. Снять прижимную пластину, а затем демонтировать изношенную втулку.
7. Очистить поверхность штанги от загрязнений сухой ветошью. Допускается небольшая выработка.
8. Установить новые подушки, на которых предусмотрен разрез (направляется против движения).
9. Закрепить металлическую пластину болтами (затягиваются не до упора), а затем установить на место щиток. Эксплуатация автомобиля с поврежденным или отсутствующим защитным экраном запрещена, поскольку летящая с дороги грязь попадает на ремень привода вспомогательных агрегатов.
10. Установить колеса и окончательно затянуть болты крепления крепежной пластины.

Для замены деталей в задней подвеске автомобилей Дастер с системой полного привода необходимо:

1. Вывесить заднюю подвеску, сняв колеса и установив машину на опоры, смонтированные под порогами кузова.
2. Очистить поверхность скоб и резьбовых соединений металлической щеткой от грязи.
3. При помощи ключа на 16 мм отвернуть болт, удерживающий скобу и подушку.
4. Вынуть кронштейн, который удерживается в подрамнике 2 выступами.
5. Стянуть изношенный элемент, а затем смонтировать новую опору. Для снятия и демонтажа на резиновых элементах предусмотрена прорезь, которая направлена в сторону кузова.
6. Установить металлическую скобу, которая крепится болтом. Резьбу покрыть консистентной смазкой, предохраняющей металл от коррозии. Если на поверхности штанги под подушками наблюдается выработка, не позволяющая зажать конструкцию резиновым элементом, заменить деталь.
7. Установить машину на колеса, а затем окончательно затянуть крепление резиновых подушек штанги стабилизатора.

Что такое втулки и зачем они нужны

Втулки стабилизатора выполняют две основные функции:

1. Уменьшают шумность подвески на автомобилях 4х4.
2. Крепят стабилизатор к кузову машины.

Втулки изготавливают в основном из полиуретана или резины. Оба материала отличаются повышенной упругостью и прочностью, необходимыми для выполнения указанных функций. Благодаря таким особенностям во время движения по бездорожью исчезают стуки и скрипы, которые постоянно возникают при изменении положения колес по отношению к первоначальной оси. Кроме того, втулки обеспечивают надежное крепление стабилизаторов, так как последние невозможно жестко зафиксировать на кузове кроссовера 4х4. Связано это с тем, что данные детали во время движения Рено Дастер изгибаются.

Определяем неисправность втулок стабилизатора

Существует ряд характерных признаков, по которым достаточно легко можно определить требуется ли замена втулок или нет. Конечно, если вы начинающий автолюбитель следует обратиться за помощью к специалистам или знакомым, а можно попробовать провести работу по диагностике и замене самому.

Признаки неисправности втулок стабилизатора

1. При движении по неровностям стуки в передней подвеске
2. Чувствуется отдача в рулевое колесо при движении по неровной дороге
3. Машину уводит в сторону (гуляет)
4. Стучат стойки стабилизатора

Если вы обнаружили один или несколько указанных выше признаков, самое время провести диагностику и определить требуется ли замена втулок. Взяв за стабилизатор, его следует пошатать и если будет чувствовать люфт, смело меняем втулки.

Вместе с втулками, можно заменить и сами стойки стабилизатора. как и втулки «ходят» они около 30 тыс км.

На фордах замена стоек стабилизатора так же как и на Дастере не вызовет особых проблем, вот мануал по замене. так все подробно расписано.

При эксплуатации Рено Дастер следите не только за состоянием подвески, но и за уровнем охлаждающей жидкости. ее замена необходима каждые 90 тыс пробега.

Замена втулок переднего стабилизатора Рено Дастер

Здравствуйте. Произведем замену втулок переднего стабилизатора на Рено Дастер.

Для диагностики передних втулок вооружаемся фонариком и светим за передним колесом на втулку стабилизатора.

Далее просим помощника пораскачивать машину, а сами смотрим, если втулка изношенная то вы увидите как увеличивается зазор между стабилизатором и втулкой. Так же втулка будет прыгать относительно подрамника.

Инструменты:

• домкрат
• ключ для колесных болтов
• пластиковая лопатка для демонтажа клипс
• накидной ключ на тринадцать или головка с воротком
• металлическая щетка
• тряпка
• очиститель в баллончике или немного бензина

Артикул:

54 61 142 37R — оригинальная передняя втулка стабилизатора

Пошаговая замена

1. Подомкрачиваем автомобиль и снимаем колесо.

2. Демонтируем боковую защиту. Откручиваем пластиковую гайку и подковыриваем одну клипсу снизу.

Гайка пластиковая откручивается от руки, а клипса просто сдергивается вниз с помощью пластиковой лопатки.

3. После откручивания гайки и демонтажа клипсы, снимаем боковую защиту и получаем доступ к креплению втулки переднего стабилизатора.

4. С помощью ключа на тринадцать откручиваем два болта крепления втулки.

5. После откручивания болтов смещаем немного стабилизатор вперед и снимаем скобу крепления.

6. Снимаем изношенную втулку.

7. Очищаем скобу крепления втулки, сам стабилизатор, а так же то место на подрамнике где становиться втулка.

Сразу пройдите все металлической щеткой, а после можно воспользоваться очистителем в баллончике или протереть тряпкой смоченной в бензине.

8. Одеваем новую втулку на стабилизатор.

9. Одеваем скобу и закручиваем два болта крепления.

Болты затягиваем равномерно.

10. Устанавливаем боковую защиту и колесо.

Выбираем лучшие втулки стабилизатора для Дастера. Цены и артикулы

Аналогов родным резинкам для Дастера очень много, что и затрудняет выбор. Если отталкиваться от цены покупать самые дешевые, не факт, что установочные размеры и конфигурация будут соответствовать заводским. Конвейерные втулки для переднего стабилизатора Дастера имеют каталожный номера RENAULT 8200852550, RENAULT 546114237R . Для заднего (4х4) — RENAULT 562300111R . Внутренний диаметр оригинальной втулки — 18,5 мм.

Правда, цены на оригиналы кусаются. К примеру, за задние втулки просят порядка $16 за штуку, а передние стоят около 10 долларов. Неоригинальные втулки переднего стабилизатора имеют следующие номера по каталогу:

• Lemforder 36179 01 , цена 60 гривен;

• Sasic 2304026, 40 гривен штука;

• Точка Опоры 13-01-3217, полиуретан, цена 120 гривен;

• Autorally RE 0114, полиуретановый самопал, 120 гривен;

• SIDEM 805845;

• Delphi TD992W , 100 гривен комплект;

• MEYLE 16146150009;

• Swag 60 93 7726;

• FEBI 37726.

Аналоги задних втулок следующие:

• Asam, 32798 , цена 60 гривен;

• Swag, артикул 60947385 , цена 130 гривен;

• Febi, 47385 , цена 140 гривен;

• Hans Pries (Topran) 701 187;

• Meyle 16147150001 .

Артикулы автомобильных втулок

В переднем стабилизаторе используются втулки с завода с артикулом 546114237R

(стоимость детали составляет 330 руб.). Компания Renault поставляет опору в сборе с металлической скобой под индексом 8200852550 (цена модели — от 1,7 тыс. руб.). Прямыми аналогами являются изделия Sasic (с кодом 2304026, стоимостью от 76 руб.)

и Lemforder (под индексом 3617901, ценой от 260 руб.).

Сравнение и выбор запасных частей остаются за владельцами машин, многие из которых предпочитают бюджетный вариант от производителя Sasic.

В задней подвеске автомобилей с колесной формулой 4х2 используется торсионная балка, которая не предусматривает установку штанги стабилизатора. Тяга присутствует на машинах 4х4, оснащенных многорычажной задней подвеской. Завод использует детали с артикулом 562300111R (ценой от 313 руб. за штуку). Допускается применение аналогичных подушек от Sasic (с кодом 2304046, стоимостью от 91 руб.)

или France Cars (под каталожным номером FCR20V045, ценой от 141 руб.).

С частей машин 4х4, используемых на бездорожье, владельцы снимают задний стабилизатор для увеличения прижимной силы подвески при диагональном вывешивании. Некоторые владельцы приобретают подушки из полиуретана, отличающегося повышенной прочностью.

Недостатком деталей является увеличенная жесткость, приводящая к быстрому разрушению при движении авто по неровным дорогам. Кроме того, полиуретан не выдерживает низкие температуры, поэтому использовать такие втулки не рекомендуется.

Самостоятельная замена

Замена втулок стабилизатора — это сравнительно простой процесс, требующий от автовладельца наличие соответствующих инструментов и возможности поставить машину на эстакаду (яму). Если ремонт проводится своими руками, рекомендуется приобрести полиуретановые детали. Эти изделия проще устанавливать.

Перечень необходимого инструментария

Для замены потребуются:

• рожковый ключ на «24» для выкручивания подрамного болта;
• ключи на «15» и «17»;
• ключ на «10» для выкручивания креплений защиты двигателя;
• ключ на «13» для выкручивания фиксирующих болтов;
• хомуты на «20», предназначенные для крепления стабилизаторов (старые хомуты также необходимо заменить).

Вследствие того что компоненты подвески постоянно контактируют с влагой, на металлических болтах со временем образуется ржавчина. Чтобы облегчить процесс замены, рекомендуется запастись смазкой из графита и WD-40.

Последовательность действий

Для замены переднего стабилизатора и втулок потребуется приподнять автомобиль, установив кроссовер на домкрате или смотровой яме (эстакаде). Далее выполняются следующие действия:

1. Снимаются передние колеса. Таким образом, формируется доступ к дефектным деталям.
2. Удаление пластиковой защиты. Последняя закрывает доступ к поврежденным компоненты подвески. Чтобы снять пластиковую защиту, нужно отщелкнуть клипсу. Затем необходимо открутить «барашек, что сделать можно, не прибегая к помощи инструментов.
3. Начиная с центра защиты, нужно потянуть пластик на себя, периодически меняя направление движения. Эту процедуру следует выполнять аккуратно, так как чрезмерные усилия приведут к поломке детали.
4. После демонтажа клипсы снимается боковая часть защиты.

По окончании описанных манипуляций открывается доступ к передней втулке. С помощью ключа на «13» откручиваются фиксирующие болты. На этом этапе могут возникнуть проблемы, обусловленные проходящим здесь ремнем привода. Поэтому сначала обычно раскручивают болты накидным ключом, а затем продолжают работу рожковым. После удаления изношенной детали место установки зачищается с помощью WD-40, тряпок и графитовой смазки. На этом этапе рекомендуется обработать и стабилизатор. В конце устанавливается новая деталь, и описанный процесс повторяется в обратном порядке.

Замена заднего стабилизатора проводится по аналогичному алгоритму. При необходимости отдельные детали (подрамник и другие) приподнимаются с помощью домкрата.

Чтобы избежать лишних действий, рекомендуется за один подход заменить втулки на обоих передних или задних колесах.

Как заменить втулки стабилизатора

Итак, на начальном этапе важно понимать, на какой оси необходима замена (втулки заднего стабилизатора или передние втулки стабилизатора). При этом на практике чаще нуждаются в замене втулки переднего стаба, так что остановимся на этом более подробно. Прежде всего, замена втулок переднего стабилизатора на разных моделях может несколько отличаться, однако общий порядок замены зачастую похож и не является сложным

Главное, подготовить необходимые инструменты

Прежде всего, замена втулок переднего стабилизатора на разных моделях может несколько отличаться, однако общий порядок замены зачастую похож и не является сложным. Главное, подготовить необходимые инструменты.

Общий порядок действий, в рамках которых выполняется замена втулок переднего стабилизатора:

• загнать машину на яму или на подъемник;
• снять колеса с автомобиля;
• открутить крепления стоек к стабилизатору;
• отсоединить стойки и стабилизатор;
• проверить втулки стойки стабилизатора и саму стойку стаба (при необходимости заменить);
• ослабить задние болты крепления скобы, удерживающей втулку, затем выкрутить передние;
• после извлечения старых втулок, необходимо убрать грязь в местах установки новых втулок;
• нанеся мыльный раствор или силиконовый спрей, нужно смазать втулки с внутренней стороны;
• поставить новые втулки и произвести сбору в обратном порядке;

Добавим, что замена задних втулок стабилизатора  не особо отличается от замены передних, однако втулка переднего стабилизатора меняется несколько сложнее, так как передняя подвеска по конструкции сложнее. На деле, если удалось сменить передние втулки, с задними втулками проблем не возникнет.

Кстати, что касается скрипов втулок, упомянутых выше, обычно втулки скрипят зимой на морозе или в жаркую сухую погоду. Причина —  дешевизна материала, из которого изготовлены втулки или особенности конструкции авто. Также резина может твердеть на холоде, теряет эластичность и скрипит. Еще скрип указывает на критический износ втулки.

Обратите внимание, в ряде случаев владельцы пытаются избавиться от скрипов путем смазки втулок стабилизатора. Так вот, если нужна замена втулки стабилизатора по причине износа резины, то никакие смазки не помогут, так как деталь деформирована. Если же замена резинок стабилизатора производилась недавно и они в хорошем состоянии, тогда можно рассчитывать на временный эффект после смазки

Если же замена резинок стабилизатора производилась недавно и они в хорошем состоянии, тогда можно рассчитывать на временный эффект после смазки

При этом важно понимать, что смазка способствует налипанию грязи и песка на втулку. Само собой, частицы абразива снижают ресурс втулки. Также следует отметить, что втулки должны плотно обжимать стабилизатор

Если же соединение не такое надежное, стабилизатор может начать прокручиваться, скрип в этом случае только усиливается

Также следует отметить, что втулки должны плотно обжимать стабилизатор. Если же соединение не такое надежное, стабилизатор может начать прокручиваться, скрип в этом случае только усиливается.

В подобной ситуации некоторые специалисты рекомендуют втулки стабилизатора задние или передние заменить на аналоги лучшего качества, установить новые  полиуретановые втулки стабилизатора вместо резины и только в крайнем случае ограничиться смазкой.  Однако если замена только что произведена,  но скрип не пропал, нужно сначала  активно эксплуатировать автомобиль дней 10-15. Бывает, что новые втулки притираются и скрипы пропадают.

Также есть и другие решения (например, намотать изоленту, ткань или резину на стабилизатор в месте установки втулки). Хотя это кустарные методы, такое решение позволяет плотнее усадить втулку на стабилизатор и одновременно избавиться от скрипов, проворачивания и т.д.

Некоторые оригинальные втулки изнутри имеют тканевую вставку, то есть производители отдельно учитывают такие нюансы. Так или иначе, если никаких других вариантов нет, остается только смазка.

Для этих целей необходимо использовать смазки, устойчивые к смыванию. Оптимально – силиконовые смазки (Литол-24, Molykote PTFE-N UV и т.д.). Такие смазки универсальные, их можно применить для втулок,  в качестве смазки направляющих суппортов и т.д.

Главное, не использовать агрессивные к резине смазки, так как они разрушают втулки.  Также отметим, что еще некоторые крупные автопроизводители выпускают втулки стабилизатора с пыльниками, которые защищают внутреннюю поверхность втулки от  грязи, пыли, воды и т.д. Если есть возможность купить нечто подобное на свой автомобиль, настоятельно рекомендуется останавливаться на таких вариантах, даже если они дороже.

Самостоятельная замена

Для самостоятельного обслуживания требуется ровная площадка или гаражный бокс. Автомобиль фиксируется на месте стояночным тормозом и дополнительными приспособлениями, подложенными под задние или передние колеса. При выполнении обслуживания следует помнить, что полностью затягивать болты подушек можно только на загруженной подвеске. В противном случае в штанге возникают напряжения, способные сорвать часть материала втулки.

Необходимые инструменты

Для обслуживания автомобиля потребуются:

• механический или гидравлический домкрат;
• страховочные упоры;
• баллонный ключ;
• гаечные ключи или торцевые головки размером 13 и 16 мм;
• отвертка с плоским жалом;
• металлическая щетка;
• чистая ветошь.

Порядок замены

Алгоритм замены втулок стабилизатора во фронтальной подвеске машин Рено Дастер:

1. Ослабить затяжку болтов, крепящих передние колеса на ступицах.
2. Приподнять фронтальную часть автомобиля, а затем снять колеса.
3. Установить под пороги металлические кронштейны.
4. Снять декоративный щиток из пластика, установленный на внутренней стенке арки. Экран удерживается пластиковой клипсой (находится снизу) и барашком (расположен на верхней кромке). Для демонтажа требуется потянуть щиток на себя, одновременно сдвигая его вниз, что позволит отстегнуть дополнительные защелки.
5. Отвернуть 2 болта головкой на 13 мм. Если поверхность головок загрязнена, предварительно счистить пыль щеткой. Если болты отворачиваются туго, то на резьбу наносят состав WD-40. На правой стороне обслуживание затрудняется ремнем привода вспомогательных агрегатов – его можно снять для замены.
6. Снять прижимную пластину, а затем демонтировать изношенную втулку.
7. Очистить поверхность штанги от загрязнений сухой ветошью. Допускается небольшая выработка.
8. Установить новые подушки, на которых предусмотрен разрез (направляется против движения).
9. Закрепить металлическую пластину болтами (затягиваются не до упора), а затем установить на место щиток. Эксплуатация автомобиля с поврежденным или отсутствующим защитным экраном запрещена, поскольку летящая с дороги грязь попадает на ремень привода вспомогательных агрегатов.
10. Установить колеса и окончательно затянуть болты крепления крепежной пластины.

Для замены деталей в задней подвеске автомобилей Дастер с системой полного привода необходимо:

1. Вывесить заднюю подвеску, сняв колеса и установив машину на опоры, смонтированные под порогами кузова.
2. Очистить поверхность скоб и резьбовых соединений металлической щеткой от грязи.
3. При помощи ключа на 16 мм отвернуть болт, удерживающий скобу и подушку.
4. Вынуть кронштейн, который удерживается в подрамнике 2 выступами.
5. Стянуть изношенный элемент, а затем смонтировать новую опору. Для снятия и демонтажа на резиновых элементах предусмотрена прорезь, которая направлена в сторону кузова.
6. Установить металлическую скобу, которая крепится болтом. Резьбу покрыть консистентной смазкой, предохраняющей металл от коррозии. Если на поверхности штанги под подушками наблюдается выработка, не позволяющая зажать конструкцию резиновым элементом, заменить деталь.
7. Установить машину на колеса, а затем окончательно затянуть крепление резиновых подушек штанги стабилизатора.

Что такое втулки и зачем они нужны

Втулки стабилизатора выполняют две основные функции:

1. Уменьшают шумность подвески на автомобилях 4х4.
2. Крепят стабилизатор к кузову машины.

Втулки изготавливают в основном из полиуретана или резины. Оба материала отличаются повышенной упругостью и прочностью, необходимыми для выполнения указанных функций. Благодаря таким особенностям во время движения по бездорожью исчезают стуки и скрипы, которые постоянно возникают при изменении положения колес по отношению к первоначальной оси. Кроме того, втулки обеспечивают надежное крепление стабилизаторов, так как последние невозможно жестко зафиксировать на кузове кроссовера 4х4. Связано это с тем, что данные детали во время движения Рено Дастер изгибаются.

Замена втулок стабилизатора на Рено Дастер своими руками (+видео)

Во многих автомобилях при большом пробеге на пересеченной местности начинаются шумы в передней части кузова. Точнее, данные шумы будут в области колес и обозначают повреждение втулок стабилизатора. Причем, шум или даже грохот вызывает совершенно небольшая поломка, которая, однако, требует значительных усилий по устранению.

Что делать при таких симптомах?

Как правило, подобные неисправности приводят водителя в паническое состояние и он сразу же едет в автосервис для диагностики и ремонта. Впрочем, данная ситуация может быть исправлена легко самостоятельно и, практически без использования инструментария или даже подъемника.

Как показывает практика, для замены втулок стабилизатора потребуется всего пара ключей из стандартного набора водители и, любое место, в котором этот самый автомобиль можно подвесить за «передок».

Покупка новой втулки стабилизатора. Зачем нужен артикул?

Старая (справа) и новая (слева) втулка стабилизатора

Для приобретения втулки стабилизатора на Рено Дастер можно использовать поиск по специализированным сервисам или интернет ресурсы, предлагающие оригинальные детали на авто.

При помощи артикула детали можно не только быстрее найти для замены новые запчасти, но и убедиться перед заказом в правильности выбора. Как правило, большая часть интернет ресурсов указывает в каждом товаре его артикул, что исключит вероятность покупки «не той» детали.

Втулки из полиуретана

Втулки стабилизатора из полиуретана хорошо себя зарекомендовали на отечественных дорогах

Самостоятельная замена втулок стабилизатора на Рено Дастер

Итак, первым действием для самостоятельной замены втулки стабилизатора будет «подвешивание» автомобиля. Точнее, транспортное средство необходимо приподнять спереди, для чего можно использовать подложенные кирпичи, деревянные бруски или аналогичные подручные материалы.

Дальнейшие действия можно оформить в виде простой пошаговой инструкции, которая легко воспринимается не только в видео-формате, но и обычным описанием работ.

1. Подвешивание передка автомобиля и снятие колес. Данные действия не требуют дополнительных пояснений и могут быть выполнены любым водителем или владельцем транспортного средства.
2. Снятие пластиковой защиты. После снятия колес откроется доступ к арочному пространству, а вот доступ к самим болтам прижимной пластины стабилизатора так и останется закрыт. Откроет его, только снятие пластиковой защиты, которую держат клипса, защелка и барашек.

Места крепления отмечены стрелочками

Болты крепления фиксирующей накладки обозначены стрелочкой

Внешний вид фиксирующего устройства

Обратные действия по сборке выполняются также легко и просто. Защитная пластина быстро устанавливается, защелкиваясь и прикручиваясь при помощи барашка. Проведение замены втулок на правом и левом колесах полностью идентично.

Слева оригинальная б.у. втулка, справа аналог SIDEM

Видео-инструкция по замене втулок стабилизатора на Рено Дастер

Судя по данной инструкции, все действия можно выполнить в любом месте, даже при остановке в пути из-за сильного грохота. Естественно, для ремонта потребуются сами втулки стабилизатора и небольшой набор самого простого инструмента. Да и для подвешивания передка автомобиля можно использовать обычный домкрат.

25-30 тысяч километров — дольше по нашим дорогам втулки не живут

Однако, чтобы не допускать подобных поломок и не проводить ремонт в экстренном темпе можно заменять втулки по прохождении определенного километража. Для Рено Дастер таким километражам будет 25-30 тысяч километров. Да, при этом пробеге втулки не будут повреждены, но их замена значительно улучшит работу стабилизатора и не приведет к непоправимым последствиям.

Рено Дастер. Замена подшипника ступицы переднего колеса

Рено Дастер. Замена подшипника ступицы переднего колеса

Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены.

Работу проводим на ровной площадке. Операции по замене подшипников правого и левого колес аналогичны. Вывешиваем и снимаем колесо.

С внутренней стороны диска колеса, рукояткой молотка выталкиваем декоративную заглушку…

…и снимаем ее. Устанавливаем колесо на место. Включаем стояночный тормоз и подставляем под колеса упоры. На автомобиле с механической коробкой передач включаем первую передачу, а на автомобиле с автоматической коробкой устанавливаем рычаг выбора передач в положение «N».

Гайка подшипника ступицы колеса затянута большим моментом, поэтому инструментальная головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

Головкой «на 30» отворачиваем гайку подшипника ступицы колеса.

Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, – для этого потребуется помощник. Вывешиваем и снимаем колесо.

Отсоединяем наконечник рулевой тяги от поворотного кулака (см. Замена наконечника рулевой тяги).

Снимаем датчик скорости вращения переднего колеса (см. Снятие датчика скорости вращения переднего колеса).

Снимаем диск и щит тормозного механизма (см. Замена диска тормозного механизма переднего колеса).

Выводим палец шаровой опоры из отверстия поворотного кулака (см. Снятие рычага и шаровой опоры).

Отсоединяем амортизаторную стойку от поворотного кулака (см. Снятие амортизаторной стойки и ее разборка). Снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика корпуса наружного шарнира привода колеса. Так как разъединение поворотного кулака и шаровой опоры на автомобиле достаточно трудоемко…

…то можно снять кулак в сборе с рычагом передней подвески…

…и разъединить их на верстаке.

Ключом Тorx T-30 отворачиваем три винта крепления тормозного щита, и снимаем щит. Опираем поворотный кулак на губки тисков.

Нанося удары по торцу ступицы через оправку или инструментальную головку подходящего размера… !

…выпрессовываем ступицу. При этом внутреннее кольцо подшипника, расположенное ближе к фланцу ступицы, остается на ступице. Зажимаем фланец ступицы в тисках. Вставляем зубило между торцем внутреннего кольца подшипника и буртиком ступицы.

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице. Затем в образовавшийся зазор вставляем захваты съемника…

…и спрессовываем внутреннее кольцо подшипника со ступицы.

Щипцами для снятия стопорных колец или пассатижами с тонкими губками вынимаем стопорное кольцо подшипника из канавки поворотного кулака.

Чашечным съемником выпрессовываем подшипник из поворотного кулака. Подшипник также можно выпрессовать ударным способом. Для этого опираем кулак на губки тисков.

Нанося удары по торцу внутреннего кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака. Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на ступице забоины от зубила.

Подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к датчику скорости вращения колеса.

Запрессовываем подшипник, прикладывая усилие через чашку съемника к наружному кольцу подшипника и опираясь съемником на кулак. После запрессовки подшипника устанавливаем в канавку кулака стопорное кольцо…

…и запрессовываем ступицу в подшипник, опираясь съемником на его внутреннее кольцо. Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.

Категории товаров, которые вам могут быть интересны на основании статьи » Рено Дастер. Замена подшипника ступицы переднего колеса»:
