Замок зажигания Дэу Нексия – меняем весь и по частям

Как проверить и сделать ремонт

Проверить исправность группы контактов в замке зажигания под силу любому автолюбителю. Работоспособность определяется по внешнему виду пластмассового корпуса и наличию нагара на контактах внутри группы. Чтобы добраться до детали, достаточно вооружиться крестообразной и прямой отвёртками.

Снимаем пластик под рулём, он крепится винтами.
Сначала необходимо снять защитный пластик под рулём

Отключаем фишку-разъём от контактной группы.
Разъём легко снимается с группы контактов простой отвёрткой

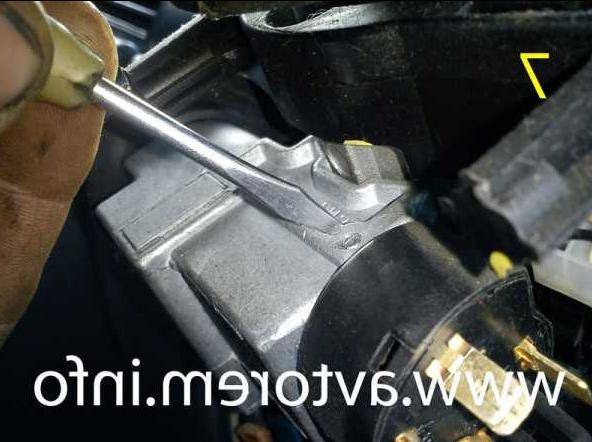

Откручиваем тонкой плоской отвёрткой маленький винт

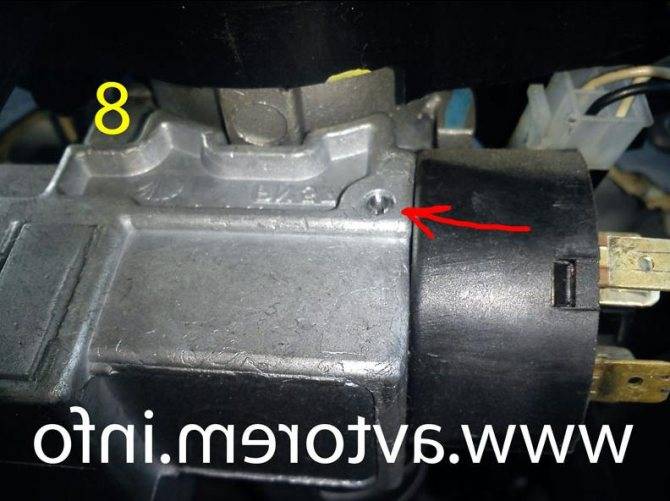

Он фиксирует группу контактов в корпусе замка выключения зажигания.
Тонкой плоской отвёрткой откручиваем винт, который фиксирует группу в корпусе замка зажигания

Поддеваем отвёрткой контактную группу и отделяем от замка зажигания.
После демонтажа внимательно осматриваем корпус, обращаем особое внимание на контакты. Если пластмасса оплавилась возле них, то необходимо заменить деталь на новую.
Установку новой запчасти проводим в обратном порядке.

Рекомендуем: Как выбрать и поменять масло акпп hyundai solaris: фото и инструкции

Если корпус не повреждён, то обязательно осмотрите внутренние контакты. Для этого аккуратно разберите корпус. При обнаружении нагара удалите его с помощью острого ножа или отвёртки. Такая временная процедура поможет в дороге. При первой возможности обратитесь на сервисную станцию к электрику или проведите замену контактной группы своими руками.

Как поменять замок зажигания на Дэу Нексия: фото и видео

How to remove and replace the ignition switch to the Daewoo Matiz and Daewoo Nexia

Мы получили доступ к замку зажигания. Если нас не смущает, что для дверного и замка багажника у нас будет один ключ, а для замка зажигания второй — тратим рублей и ставим новую личинку на место. Какой способ выбрать, решать только .

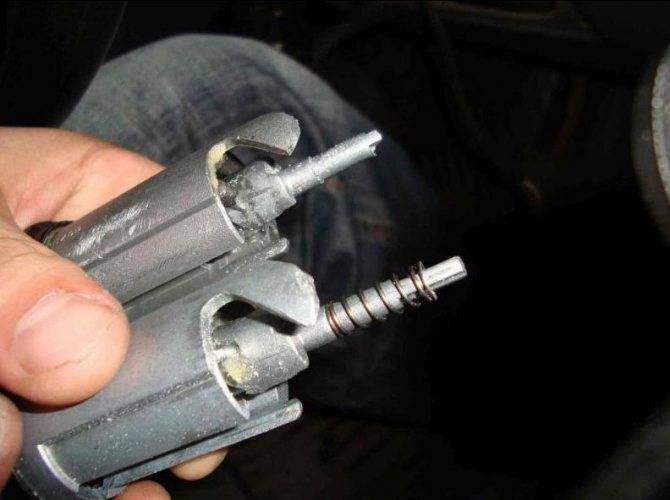

Сравните между собой размеры секретов.

Будьте очень осторожны, выполняя эту процедуру.

Если обнаружена неисправность контактной группы, то работы по ее замене не потребуют снятия замка зажигания в сборе. Для работ вам необходимо две отвертки, крестовая и плоская. Отключите отрицательную клемму аккумулятора.

Открутите два винта, которые соединяют две части пластикового корпуса рулевой колонки. С помощью отвертки снимите заглушку.

Мой аккаунт

Снимите верхний кожух колонки. Затем, открутив 4 винта крепления нижнего кожуха, удалите резиновое уплотнительное кольцо и извлеките его. Отключите колодку со жгутами проводов, вставьте в замок ключ и установите его во второе положение. Выкрутите винт для фиксации.

Полезно знать…

Снимите контактную группу с замка. Установка контактной группы и остальных снятых деталей осуществляется в обратной последовательности.

Это интересно… Если произошла ситуация, когда ваша машина не завелась при повороте ключа зажигания, то все равно можно запустить двигатель. Необходимо оставить ключ во втором положении, поставьте автомобиль на стояночный рычаг, поставьте рычаг переключения передач на нейтральную скорость и откройте капот. Воспользуйтесь куском проволоки и подсоедините ее одним концом к плюсовой аккумуляторной клемме, а вторым — к малой клемме втягивающего стартерного реле.

Осталось снять старый замок и установить новый. Снимаем старый замок в сборе Процедура демонтажа не особо хитрая, но не для слабонервных.

Для работы нам пригодится стандартный набор инструментов, молоток и острое зубило. Чтобы добраться до замка и до рулевой колонки, откручиваем 4 шурупа крепления нижнего кожуха.

Крестовой отверткой откручиваем саморезы нижнего кожуха.

Снимаем декоративные кольца замка. Их два — одно пластиковое, второе резиновое. Поддев отверткой, снимаем декоративное и уплотнительное кольца.

How to remove and replace the ignition switch to the Daewoo Matiz and Daewoo Nexia

Поворачиваем руль вправо, видим шуруп на кожухе. Для этого аккуратно снимаем её с замка.

Она зафиксирована потайным винтом, который можно выкрутить из корпуса замка зажигания тонкой шлицевой отвёрткой. Проворачиваем сердечник контактной группы и если двигатель запустился, делаем вывод — виновата личинка. Вставляем сюда плоскую отвертку и поворачиваем её.

Артикулы Новая корейская личинка замка зажигания KR получила артикул S и стоит в пределах рублей. Оригинальный же комплект личинок для дверей, замка багажника и замка зажигания стоит около 3 тысяч.

Монтаж контактной группы

Для начала потребуется снять рулевой кожух, выкрутив для этого четыре шурупа.
Замок зажигания освободить от колец.
Далее, повернуть рулевое колесо сначала вправо, открутить один саморез, потом – влево – еще один. Теперь кожух легко снимется, открыв доступ к замку.
Контактная группа отсоединяется путем откручивания винта, которым она крепится.

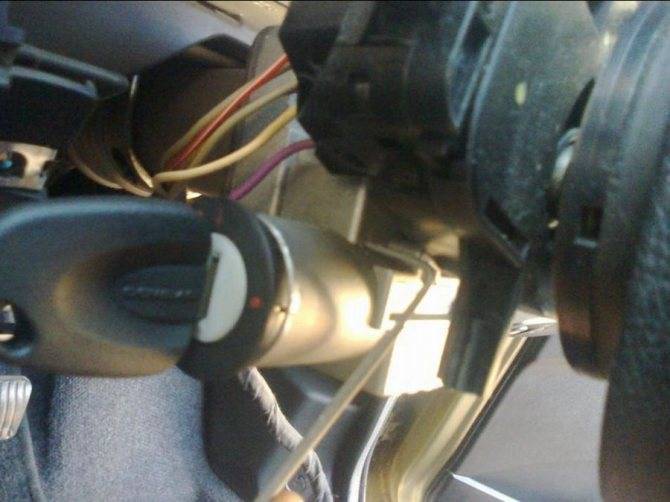

Следующий шаг делается, используя подручный материал, например, гвоздь. Вставить его в открывшееся отверстие от винта и нажать на него, поворачивая ключ

Разблокировка произошла.
Теперь все внимание к контактной группе зажигания. На Daewoo Nexia она имеет 5 контактов, с определенным назначением каждого.Питание от АКБ – «30»
Зажигание – «15»
Работа печного вентилятора – «15а»
Стартер – «50»
Аудиосистема – «Kb» или «Ka»

Принцип действия прост: поворачивается ключ – соединяются контакты. Проблема в возникающей нагрузке, которая идет с «30» на «15» контакт, а в момент включения стартера, и на «50», увеличивая мощность тока. Можно сделать вывод, что наибольшее количество тока проходит через «30» контакт, который перегревается и оплавляется. Таким образом, чтобы избежать перегрузки, желательно поставить дополнительное реле на задействованные группы: «30 – 15» и «30 – 50». Контакт «15а» в данном случае остается «не у дел», так как его задача – печной вентилятор, три скорости которого он вполне «потянет». Отдельное реле обеспечивает вентилятору 4-ю скорость.

Монтаж контактной группы замка зажигания Daewoo Nexia

Ремонт контактной группы замка зажигания на Дэу Нексия

Автомобили Дэу, модели Нексия обладают одной общей «чертой» и слабостью – быстро выгорающая контактная группа замка зажигания. Скорее всего, для общего блага всех любителей этого корейского автомобильного бренда необходимо выяснить, в чем же тут причина и как отремонтировать эту контактную группу?

Для начала стоит прояснить и выявить «симптомы» сгоревшей контактной группы этой модели. Скорее всего, основным «симптомом» является то, что при повороте ключа в замке зажигания, стартер не реагирует. Купить новую контактную группу на замок зажигания Дэу Нексия можно за 600 рублей, однако, замена, скорее всего, не поможет. Спустя некоторое время, замененная деталь начнет нагреваться, а потом также перегорит.

Ясно, что простая замена проблемы не решит, и здесь надо понять суть схемы контактной группы, чтобы выявить причину постоянного выхода из строя. Необходимо снять контактную группу замка зажигания. У модели Нексия контактная группа состоит из 5 контактов:

«30» — это питание от АКБ.
«15» — зажигание.
«15А» — печной вентилятор.
«50» — стартер
«Kb» или «Ka» — радио магнитола.

Иногда в продаже встречаются контактные группы на Дэу Нексия, состоящие из 6 контактов (6-й контакт – «R»).

В Контактной группе, при различных положениях ключа, соединяются различные контакты, скорее всего, нет смысла приводить порядок этих соединений, большинство автолюбителей знают об этом достаточно хорошо. Нам важен вопрос, почему она (контактная группа) выгорает…

Ответ логичен и прост: При включенном зажигании, аккумулятор дает сильную нагрузку на зажигание (от контакта 30 на контакт 15), а при запуске стартера, аккумулятор усиливает нагрузку на стартер (с 30-го контакта на 50-й). Как видно из этого, основная нагрузка идет на контакт 30, ток большой мощности перегревает и оплавляет провода этого контакта. Контакт 15А не получает большой нагрузки, так контролирует работу лишь трех первых скоростей печки, а четвертая идет минуя его, через отдельное реле.

Остается решить вопрос о том, что же делать для того, чтобы избежать выгорания контактной группы замка зажигания?

Скорее всего, проблему решит подключение дополнительных реле для общей разгрузки. Установка таких дополнительных реле на группы 30-15 и 30-50 поможет каждому владельцу никогда не вспоминать о существовании проблемы в группе контактов замка зажигания.

Чтобы произвести все профилактические работы, необходимо приобрести заранее:

Реле стартера от автомобиля ВАЗ-2108, которое подойдет для контакта 30А, еще лучше подойдет реле от ВАЗа-2110, на контакт 50А. Стоит такая деталь около 50 рублей.
Следующей покупкой станет колодка для реле, которая стоит около 20 рублей.
Необходимо приобрести и клеммы «мама», в количестве 4 штук, и стоимостью около 4 рублей.
Пару проводов, длиной около полуметра каждый, разных цветов (желательно, черный и красный), общей стоимостью – 20 рублей.
Осталось приобрести клемму под винт и моток изоленты, общей стоимостью около 26 рублей.

Итак, приступаем. Первым делом надо извлечь контакты 30 и 15, вместе с клеммами. После перецепить их контакты 30 и 87, соответственно. У самой клеммы контакта 30, вставленной в реле, припаиваем провод, длиной в четверть метра, второй конец этого провода также обжимаем клеммой, после этого вставляем эту клемму в гнездо 30-го контакта. Второй кусок провода той же длины обжимаем с обеих сторон клеммами, один конец присоединяем к гнезду контакта 85, второй в гнездо контакта 15.

Теперь принимаемся за провод черного цвета. Одну сторону провода обжимаем клеммой, присоединяем к контакту 86 реле, второй конец обжимаем клеммой под винт, этот конец должен плотно прицепиться к массе автомобиля. Теперь весь этот жгут проводов необходимо изолировать посредством изоленты.

Реле необходимо убрать под панель, где оно не будет мешать, и одновременно оставаться доступным в любой момент. Разъемы контактной группы крепим к самой контактной группе. Соединение всех реле с использованием разъемов (колодок) гарантирует отсутствие проблем при последующем монтаже и заменах.

Если все сделано правильно, все электричество будет направляться не через контактную группу, а через реле, а это, как и необходимо поможет избежать оплавления и выхода из строя.

Еще один хороший совет: установить два параллельных реле, чтобы снизить нагрузку. Кроме того, обычно рекомендуется тщательно проверить каждый контакт, поджать плоскогубцами все фишки для получения хорошего контакта, и, чтобы реле входили плотно и туго. Кроме того, не надо пугаться того, что реле, при всей его мощности, будет греться плавиться оно не будет, а значит замена и ремонт не потребуются.

Теги своими руками, зажигание

Как заменить личинку переключателя зажигания?

Данный процесс также не должен вызывать особых проблем у людей, которые привыкли своими руками ремонтировать не особо сложные поломки Дэу Нексия. Схема выполнения работ следующая:

С аккумулятора автомобиля откидывают клемму, маркированную «минусом». Здесь нужно будет отсоединить винты (при помощи крестовой отвертки) крепления кожухов рулевой колонки.
Разъемы, подключенные к контактной группе фиксирующим винтом, снимают. Данную операцию осуществляют короткой и тонкой отверткой, так как нужный нам винт расположен в ограниченном для доступа месте (а именно на внутренней части переключателя).
Через отверстие штырем либо проволокой сечением около 2–3 миллиметров надавливают на фиксатор личинки и в это же самое время переставляют переключатель в положение 2. Такие действия приводят к тому, что личинка где-то на 5 миллиметров выходит из корпуса, и автолюбителю нужно будет лишь изъять ее «с насиженного места».

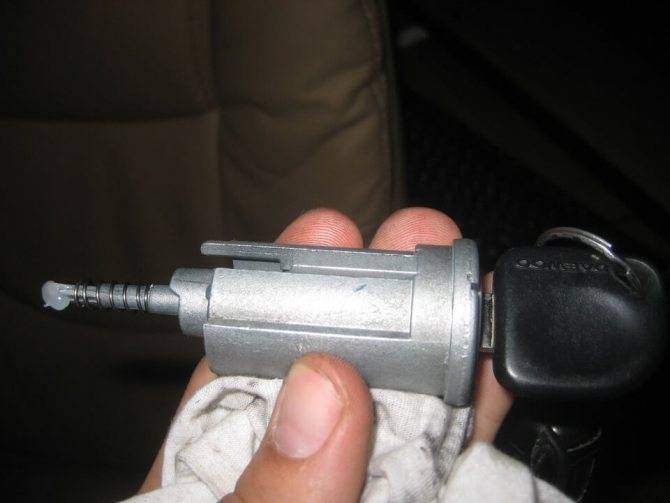

Теперь можно устанавливать новую личинку. Но при этом вы должны понимать, что замок зажигания после такой замены придется открывать одним ключом, а багажное отделение автомобиля и его двери – другим. Далеко не каждому водителю по душе подобный расклад. В этом случае можно посоветовать купить комплект личинок для зажигания, багажника и дверей, и менять все сразу. Понятно, что такая замена и по времени длиться будет намного дольше, и финансовых затрат потребует более серьезных.

Решив для себя вышеописанную дилемму, приступаем к монтажу новой личинки на Дэу Нексия: вставляем ее вместе с ключом в корпус (не забывайте, что переключатель должен находиться во втором положении) и в этот же самый момент жмем на фиксатор штырем. Если вы купили качественную личинку, процедура никаких проблем не вызывает. Сложнее установка идет в тех случаях, когда водитель решил сэкономить и приобрел китайское изделие. Многие опытные автомобилисты утверждают, что оно может и не войти в корпус.

Ремонт тормозного цилиндра Daewoo Nexia самостоятельно

Увеличенный ход педали тормоза, а также её «мягкость» указывает на отсутствие герметичности тормозной системы. Главный тормозной цилиндр в этом случае должен быть заменён или отремонтирован.

Процесс демонтажа производится в несколько этапов

отбортормозной жидкостииз бачка (при помощи груши или шприца);
отпуск штуцеровтормозных трубок от цилиндра и регуляторы давления задних колёс (используется ключ 22);
откручивание гаек крепления цилиндрак усилителю тормозов;
отсоединение тормозных трубок отцилиндра.

Это интересно: Износ маслосъемных колпачков (сальники клапанов): как произвести замену без снятия головки Не является очень сложным для выполнения самостоятельного монтажа ‒ новый главный тормозной цилиндр.

Если принято решение о ремонте, то следует произвести

извлечение уплотнительного кольца из тормозного цилиндра;
извлечение стопорного кольца (с использованием отвёртки);
извлечение, смазка манжета тормозной жидкостью и замена установленных комплектующих деталей тормозного цилиндра на новые детали;
фиксацию стопорным кольцом;
отсоединение регуляторов задних колёс от тормозного цилиндра;
разборку, промывание, очистку от загрязнений регуляторов;
сборку и установку регуляторов давления на главный цилиндр.

При разборке и замене комплектующих деталей, главное, что надо запомнить, так это порядок их сборки, в противном случае возникнут проблемы с их установкой на прежнее место.

Замена замка зажигания Daewoo Nexia

Заводом-изготовителем компании Daewoo предусмотрена установка на модели Nexia замка зажигания или выключателя, который характеризуется как механическое запорное устройство с электрической контактной группой.

Местом его расположения обозначено низ колонки под рулевым колесом.

Замена личинки замка зажигания

Чтобы самостоятельно поменять замок зажигания на Daewoo Nexia необходимо:

Отключите отрицательную клемму с аккумуляторной батареи. Воспользуйтесь крестовой отверткой для откручивания винтов, которые крепят пластиковые кожухи на рулевой колонке и снимите две его половинки.
Снимите разъемы, подходящие к контактной группе. Воспользуйтесь тонкой короткой отверткой для откручивания фиксирующего винта, который располагается на внутренней стороне замка зажигания, учтите, что его доступность ограничена.
Причиной неисправности может стать поломка хвостовика на личинке самого замка. Вытащите личинку, для этого пригодится проволока или штырь с подходящим диаметром, около 2-3 мм, загните его под прямым углом, используя шестигранник, и нажмите через отверстие на фиксатор. Одновременно поверните ключ во второе положение. Если все сделано правильно, то это позволит личинке самостоятельно выйти из корпуса на пять миллиметров, вам останется только извлечь ее. Снимать замок зажигания в сборе с личинкой не рекомендуется, т.к это очень трудоемкий процесс, вам придется снимать всю рулевую колонку, чтобы получить возможность добраться до болтов ее крепления.
Если вы заранее не позаботились о приобретении нужных комплектующих, то на данном этапе можно запросто доехать до ближайшего автомобильного магазина или рынка и купить требующие замены запчасти. Запустить заглушить автомобиль можно при помощи контактной группы и отвертки.
Как правило, есть два способа решения сложившейся проблемы. В первом случае вы можете купить и заменить только личинку для замка зажигания. Такой вариант довольно распространен и является самым дешевым и быстрым, но при этом возникнет необходимость всегда носить с собой два ключа, т.к ключ от зажигания будет отличаться от ключа, с помощью которого открываются двери и багажник. Во втором случае, можно приобрести набор личинок, в который будут входить личинки замка зажигания, багажника и передних дверей. Процесс замены в таком варианте окажется более трудоемким и обойдется несколько дороже, зато вы будете иметь один ключ для всего. Какой способ выбрать, решать только вам.
Сборка осуществляется в обратном порядке. Вставьте новую личинку внутрь корпуса замка зажигания, вместе с ключом, находящемся в положении 2, при этом одновременно утопите проволокой фиксатор

Самое важное, это не наткнуться на дешевую китайскую подделку личинки, т.к если пытаться установить ее в корпус замка, то возникнет проблема, вы просто не сможете этого сделать, она туда не войдет. Остальные варианты производителей личинок вполне качественны и спокойно выдерживают замену, устанавливаются с первого раза, как заводские.

Замок зажигания Дэу Нексия – меняем весь и по частям

Замок зажигания авто Дэу Нексия располагается под рулевым колесом снизу от рулевой колонки. Многие проблемы с этим замком автолюбители могут решить самостоятельно в условиях домашнего гаража.

Общая информация о замке зажигания Нексия

Корпорация Daewoo, являющаяся производителем интересующего нас транспортного средства, пользующегося немалой популярностью у отечественных водителей, обозначает замок зажигания (нередко его называют переключателем), как запорное устройство механического типа, оснащенное контактной электрической группой.

Если замок на вашей «ласточке» престал отзываться на команды, совсем необязательно искать автосервис, где его приведут в порядок. Любую неисправность можно устранить самостоятельно, произведя замену личинки замка, его контактной группы либо всего переключателя в сборе. В тех случаях, когда выполняется установка нового замка в сборе, следует демонтировать рулевую колонку.

Болты, с помощью коих крепится интересующий нас элемент, нужно выбить (ставят зубило на крепеж и бьют по инструменту молотком по касательной); вытянуть освобожденный узел, а на его место поставить новый замок зажигания. Болты, как вы сами понимаете, придется приобрести новые.

Как заменить личинку переключателя зажигания?

Данный процесс также не должен вызывать особых проблем у людей, которые привыкли своими руками ремонтировать не особо сложные поломки Дэу Нексия. Схема выполнения работ следующая:

С аккумулятора автомобиля откидывают клемму, маркированную «минусом». Здесь нужно будет отсоединить винты (при помощи крестовой отвертки) крепления кожухов рулевой колонки.

Разъемы, подключенные к контактной группе фиксирующим винтом, снимают. Данную операцию осуществляют короткой и тонкой отверткой, так как нужный нам винт расположен в ограниченном для доступа месте (а именно на внутренней части переключателя).

Через отверстие штырем либо проволокой сечением около 2–3 миллиметров надавливают на фиксатор личинки и в это же самое время переставляют переключатель в положение 2. Такие действия приводят к тому, что личинка где-то на 5 миллиметров выходит из корпуса, и автолюбителю нужно будет лишь изъять ее «с насиженного места».

Теперь можно устанавливать новую личинку. Но при этом вы должны понимать, что замок зажигания после такой замены придется открывать одним ключом, а багажное отделение автомобиля и его двери – другим. Далеко не каждому водителю по душе подобный расклад. В этом случае можно посоветовать купить комплект личинок для зажигания, багажника и дверей, и менять все сразу. Понятно, что такая замена и по времени длиться будет намного дольше, и финансовых затрат потребует более серьезных.

Решив для себя вышеописанную дилемму, приступаем к монтажу новой личинки на Дэу Нексия: вставляем ее вместе с ключом в корпус (не забывайте, что переключатель должен находиться во втором положении) и в этот же самый момент жмем на фиксатор штырем. Если вы купили качественную личинку, процедура никаких проблем не вызывает. Сложнее установка идет в тех случаях, когда водитель решил сэкономить и приобрел китайское изделие. Многие опытные автомобилисты утверждают, что оно может и не войти в корпус.

Как установить новую контактную группу на переключателе зажигания?

При необходимости демонтажа контактной группы с целью установки нового узла можно обойтись без снятия всего замка. Откидывайте «-» АКБ, вооружайтесь обычной плоской и крестовой отверткой, а затем выполняйте следующие действия: как и при замене личинки, откручиваете винты на корпусе из пластика; демонтируете заглушку (плоская отвертка); убираете кожух (верхний) колонки.

Далее снимаете резиновое кольцо-уплотнитель с нижнего кожуха (нужно будет отвинтить четыре крепежных элемента); отключаете жгуты проводов, которые располагаются на колодке; в замок вставляется ключ (выбираем положение 2). После этого выкручивается винт, который держит конструкцию, и с замка демонтируется нужная нам контактная группа. На ее место помещаем новый узел, а затем выполняем все описанные операции в обратном порядке.

Как установить новую контактную группу на переключателе зажигания?

При необходимости демонтажа контактной группы с целью установки нового узла можно обойтись без снятия всего замка. Откидывайте «-» АКБ, вооружайтесь обычной плоской и крестовой отверткой, а затем выполняйте следующие действия: как и при замене личинки, откручиваете винты на корпусе из пластика; демонтируете заглушку (плоская отвертка); убираете кожух (верхний) колонки.

Далее снимаете резиновое кольцо-уплотнитель с нижнего кожуха (нужно будет отвинтить четыре крепежных элемента); отключаете жгуты проводов, которые располагаются на колодке; в замок вставляется ключ (выбираем положение 2). После этого выкручивается винт, который держит конструкцию, и с замка демонтируется нужная нам контактная группа. На ее место помещаем новый узел, а затем выполняем все описанные операции в обратном порядке.
