Автомат Aisin: технологии и надежность АКПП

История

Страна-производитель Aisin – Япония. Фирма начала выпускать АКПП еще в 60 годах XX века. Первые образцы были трехступенчатыми, они быстро завоевали популярность благодаря надежности и неприхотливости. Спустя какое-то время компания вышла на европейский и американский рынок.

С тех пор коробки Aisin постоянно совершенствуются. На сегодняшний день используются в основном АКПП этой фирмы на 5 и 6 ступеней. В частности, это Aisin 09G на 6 ступеней (TF60-SN по собственной маркировке фирмы, разработана в сотрудничестве с инженерами VAG), устанавливаемая в машины Skoda,Volkswagen, и др.

Внешний вид АКПП 09G:

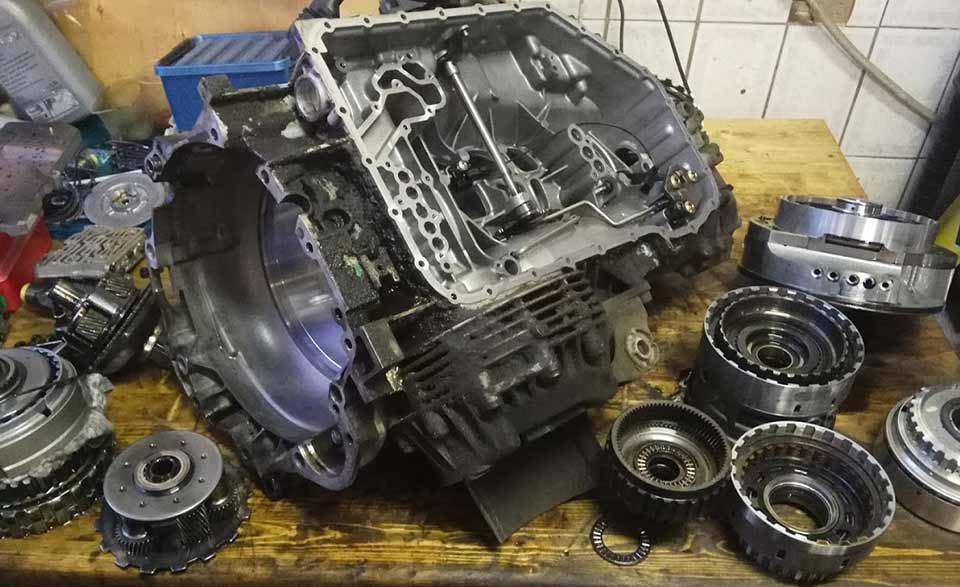

В разборе:

Когда нужно делать адаптацию

Опыт эксплуатации и ремонта автоматических коробок передач показывает, что адаптация необходима в следующих случаях:

  1. Заливка нового масла (полная замена). Как правило, выполняется раз в 80 000 км.
  2. Ремонт или замена элементов АКПП, к примеру, установка новых соленоидов или замена гидроплиты.

Если после ремонта в АКПП не привести значения к номинальным (заводским настройкам), будет создаваться повышенное давление, которое до ремонта еще было целесообразным, но сейчас уже нет.

При переключении будут ощущаться толчки и прежде, чем блок управления перестроит работу трансмиссии придется проехать несколько сот километров.

Все это время владелец будет мучиться и нервничать не понимая, что происходит.

Чтобы адаптация прошла быстрее все корректировочные значения сбрасывают к нулю.

Адаптация также нужна при смене владельца, ошибках в работе АКПП или при переходе с зимнего на летний режим (или наоборот).

Выполнение таких шагов может потребоваться после возвращения из дальней поездки, в которой автомобиль долгое время эксплуатировался под максимальной загрузкой.

Отметим, что частичная замена масла ATF проводится раз в 40 000 км и после нее проведение адаптации не требуется.

Что касается полной замены трансмиссионной жидкости (раз в 80 000 км) без такой работы не обойтись, но сбрасывать все значения адаптации не нужно, а только очистить данные за определенный промежуток времени.

Параллельно меняется прокладка и фильтр АКПП, поэтому привлечение специалистов СТО и применение специализированного аппарата является обязательным.

Вся правда об оригинальной жидкости в автомат и вариатор.

Только для Клиентов автотех интервью с японским представителем компании Aisin.

Добрый день! Сегодня я хочу рассказать вам про оригинальную жидкость в автомат и вариатор. Эта статья будет полезна тем, у кого автомобили марки Toyota, Daihatsu, Nissan, Mazda, Mitsubishi, Honda, Ford, Chrysler, Volvo или BMW. Кроме того, я хотел бы научить вас разбираться в этой теме.

Что означает определение «оригинал»? Для кого-то это качество. Для кого-то – синоним настоящего. А может, это продукция от производителя авто (например, Toyota, Nissan, Subaru, Hyundai, Kia, BMV, Audi, Lexusи др.)? Или завод-изготовитель выдал свою лицензию на конвейер? Или компания попросту имеет допуск автопроизводителя (каких сейчас множество)? И на таре обязательно присутствует фирменная надпись, к примеру, «Nissan» или «Toyota».

Ведь это оригинал! И большинство ответственных и заботливых владельцев авто, к которым мы относим и себя, решают, что масло должно носить название, идентичное марке их автомобиля. Ведь оно разработано специально для системы этой марки!

На самом деле все не совсем так. Давайте разберемся, кто в действительности делает автоматы и вариаторы для всех вышеперечисленных автопроизводителей. Компания Aisin. Именно она разрабатывает и реализует автоматы и вариаторы. И выпуском вариаторов занимаются специалисты лишь на двух заводах, которые расположены в Японии. Именно по этой причине большинство всемирно известных производителей смазочных материалов, будь то Castrol, Mobil или Shell, не специализируются на выпуске жидкостей для CVT.

Компания Aisin берет на себя ответственность за разработку документации, кроме того, она осуществляет полный контроль за качеством. Благодаря этому можно смело заявить, что ATF и CVTF от Aisin идеально отвечают всем требованиям производителей автомобилей.

Представляю вашему вниманию эксклюзивное интервью Йотаро Фуджита, сотрудника компании Aisin Seiki, взятое из журнала Автобизнес.

Как часто необходимо менять трансмиссионные жидкости?

В российских условиях необходимо производить замену ATF каждые 30 тыс. км, а CVTF – каждые 20 тыс. км. А знаете, почему я решил про это вам рассказать? Потому что обнаружил на своем компьютере фотографии февральские 2014 года. К нам тогда приезжала делегация из японской корпорации Aisin. Вот мое селфи с представителем этой src=»https://khv-signal.ru/wp-content/uploads/2014/11/selfi.jpg» class=»aligncenter» width=»600″ height=»400″

Если кто-то сейчас хочет сказать, что я рекламирую этот бренд, я могу ответить: да, вы правы. Пользуюсь этой маркой уже давно, есть наработанная статистика, и это точно японский бренд и премиальное качество. Перестаньте переплачивать за «оригинал» и маркетинговые фишки.

На сегодня всё.

Нет, забыл сказать самое главное. Запишитесь до 25 ноября 2014 года на замену жидкости в автомате или вариаторе и получите работу бесплатно и скидку на жидкость в 10%. А это уже весомая сумма получается – 1200 руб.

До встречи!

С уважением к Вам и Вашему автомобилю, Владимир Буянов. Вся правда об оригинальной жидкости в автомат и вариатор.

Устройство коробки-автомат

Конструктивно разные виды АКПП немного отличаются, но в целом они состоят из следующих элементов:

  1. Гидравлический трансформатор (аналог сцепления в «механике»). Имеет вид корпуса, заполненного рабочей ATF-жидкостью. Выполняет функцию передачи вращения от мотора к КПП. Конструктивно состоит из ряда колес (насосных, турбинных, реакторных), муфт блокировки / свободного хода.
  2. Планетарный механизм. Представляет собой редуктор, обеспечивающий переключение скоростей в коробке-автомат путем изменения передаточного числа на шестеренках. Является аналогом блока шестерней в «механике».
  3. Гидросистема. В эту группу входит масляная помпа, фильтрующий элемент, толкатели и плита-гидрораспределитель. ATF в АКПП применяется для преобразования момента мотора, создания рабочего давления и защиты элементов коробки-автомат от чрезмерного нагрева и появления ржавчины.
  4. Блок управления. В задачу узла входит управление коробкой передач автомат, благодаря получению информацию от датчиков, педалей, систем АБС / ЕСП, ручки АКПП и т. д. В случае поломки блока управления узел работает в аварийном режиме.

Коробка-вариатор отличается от АКПП отсутствием фиксированных передач. Изменение скоростного режима происходит, благодаря конусообразным шкивам, расположенным на входе и выходе. Перемещение узлов обеспечивается за счет ременного соединения. Движение задним ходом осуществляется за счет планетарной передачи.

Входные и выходные валы объединяются с помощью колес зубчатого типа, а переключение обеспечивается с помощью синхронизатора. При этом роботизированной коробкой управляет специальный блок, но управление может быть передано и самому водителю.

Конструкция коробки aisin

За более чем 50-ти летнюю историю производства айсин не только существенно расширила ассортимент продукции, но и постоянно совершенствовала узлы и агрегаты АКПП, оптимизируя механизмы, как и по стоимости, так и по качеству.

Сегодня компания имеет не только устаревшие 4-ех ступенчатые АКПП, но и современные 5,6 и даже 8 ступенчатые коробки с высокими ходовыми характеристиками, которые устанавливаются как на семейные автомобили, так и на внедорожники, а также грузовую технику.

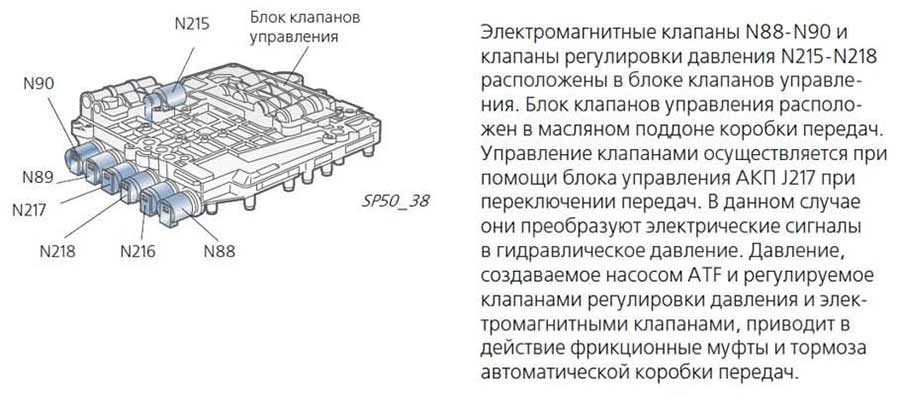

Стоит особо отметить гидроблок 09g АКПП компании aisin, устанавливаемый на всех современных автомобилях с этой коробкой, благодаря компактным размерам и плавности работы гидроблока переключения передач почти не ощущаются во время езды.

В конструкции также отработаны механизмы передачи импульса и взаимодействия с элементами ДВС, налажена работа узлов при вибрации подвески и работы системы выпуска, а эксплуатация современного механизма трансмиссии aisin доставит одно удовольствие.

АКПП aisin не просто сделала свои изделия «народными», но и упростила сам механизм, что позволило избавить ее от «слабых» элементов, тем самым ресурс механизма возрос. Таким образом, до первой серьезной поломки автомобиль может проехать до 500 тыс. км, что существенно выше показателя фирм-конкурентов, рассчитанных максимум на 200 тыс.

545 RFE

Это автомат из 2003 года. Пятиступенчатая автоматическая трансмиссия, сменившая 4-ступенчатый 45 RFE. Первым авто, где стали использовать такие АКПП, стал Jeep Grand Cherokee WJ. Позже трансмиссия устанавливалась на все прочие модели данной марки. Коробка применялась и в пикапах, производимых компанией “Додж”.

Если спросить в американском автосервисе, на каких авто самые надежные АКПП, то специалисты назовут именно модели с этой коробкой. Уничтожить трансмиссию невозможно. Она создана для высоких нагрузок. Именно за данные качества этот автомат широко применяется в лондонских машинах такси. АКПП очень приятна в эксплуатации, а переключения мягкие. Ближайшая необходимость в ремонте при условии грамотной эксплуатации понадобится не ранее, чем через 400 тысяч километров.

Особенности техобслуживания АКПП 09G

При попадании АКПП TF 61 SN на СТО проверяется уровень трансмиссионной жидкости. Механики проверяют электросхему, хотя последняя редко выходит из строя, гидроблок, фрикционы. Во время капитального ремонта заменяется теплообменник на внешний радиатор. Так как первый забивается настолько плотно, что промывка не помогает.

На моделях GTY Фольцвагена Джетта меняется масляный фильтр под номером 134010С. Это редкая модификация фильтрующего устройства на российском рынке. Для модификаций KGJ используется масляный фильтр 134010А. Это фильтрующее устройство также трудно найти на рынке.

На остальных моделях оригинальные фильтры почти не используются, а механики заменяют их качественными китайскими модификациями.

Внимание! Для авто с большим пробегом устанавливается дополнительный внешний фильтр тонкой очистки для АКПП 09G. Он позволяет жидкости долго не терять своих смазывающих свойств и уменьшает скорость износа механических деталей.

Проверка уровня и состояния масла в АКПП 09G

Автомат 09 G очень чувствителен к масляному голоданию. Необходимо проверять количество и качество масла каждые двадцать тысяч километров пробега.

А после пятидесяти тысяч рекомендуется полная замена смазывающего средства и масляного фильтра. Вместе с полной заменой трансмиссионной жидкости нужно почистить поддон от элементов износа, которые накапливаются во время эксплуатации АКПП 09G.

Внимание! После 90 000 тысяч километров пробега масло АКПП 09Gтеряет свои охлаждающие свойства.

Замена трансмиссионной жидкости в АКПП 09G

Замена ATF производится как обычно. Рекомендуется заменять масло каждые 60 000 километров, если используется система охлаждения с дополнительным радиатором. Если же последний не установлен, то 40 000 км – это предел, когда необходимо будет заменить масло.

Если не найти оригинальной трансмиссионной жидкости от айсиновской коробки 09G, то можно использовать следующие аналоги:

  • Mobil ATF 3309;
  • Ravenol T IV Fluid.

Потребуется около 6 литров для полной замены смазывающего средства.

Внимание! Выбор масла должен осуществляться в соответствии с номерным допуском: G05 502 5A2, который обычно указывается на упаковке.

Пробуем автомобиль на ходу

Перед тем как самостоятельно приступить к осмотру коробки автомат, нужно поговорить с продавцом. Это позволит узнать, как эксплуатировалось и обслуживалось транспортное средство, чтобы спрогнозировать дальнейшую работу АКПП.

Важно!Если владелец автомобиля совсем не уделял внимание обслуживанию АКПП, то она может выйти из строя уже после достижения пробега 80–100 тыс. км

У продавца автомобиля нужно обязательно спросить:

  • каким образом прежний собственник эксплуатировал машину (только для личных целей, для перевозки грузов или работал таксистом);
  • насколько часто осуществлялась замена масла (трансмиссионной жидкости) в коробке автомат и последняя дата этой процедуры;
  • менялся ли фильтр во время замены масла;
  • каким образом выполнялась смена масла (снимался ли поддон или жидкость просто доливалась сверху);
  • какое масло использовал владелец (оригинальная марка или её аналог);
  • какие проблемы возникали у собственника машины с АКПП;
  • выполнялся ли ремонт коробки (в чём именно он заключался и где проводился, есть ли гарантия на выполненные ремонтные работы);
  • есть ли у владельца документы, подтверждающие факт регулярного обслуживания АКПП и её ремонта (при наличии поломок);
  • попадал ли автомобиль в ДТП и какие получал повреждения.

Для начала ускоряемся до 60 километров в час. До того, как стрелка спидометра достигнет данного показателя, передачи должны переключиться как минимум два раза. При этом никаких толчков и задержек быть не должно.

В моменты переключения меняется уровень шума, который издает мотор, а также несколько падают обороты. В случае износа системы, никакой плавности переключения передач не будет (особенно это касается момента переключения с 1 на 2 передачу).

При наличии опции overdrive (кнопка расположена с левой стороны от рычага коробки), оцениваем также и работу этого элемента. Достигнув 60-70 км/час, включаем овердрайв. Передача должна повыситься. При выключении опции передача сразу же понижается. При этом желательно проводить проверку на ровной дороге, без большого количества препятствий.

Уже одна неполадка является хорошим основанием для того, чтобы отказаться от покупки такого автомобиля, или же провести ремонт своего транспортного средства. Чтобы максимально подробно проанализировать работу автоматической коробки передач, постарайтесь пробыть за рулем как можно больше времени. Так вы сможете более точно увериться в наличии или отсутствии различных повреждений.

Сделав для себя некоторые выводы на основе описанных выше тестов, можно переходить к общению с владельцем автомобиля, чтобы убедиться, насколько его показания совпадают с реальностью. Обязательно у продавца нужно спросить:

Про обслуживание. Нужно узнать у владельца автомобиля, как он следил за автоматической коробкой передач. Узнайте у него, после какого пробега в АКПП менялось масло, и сопровождались ли данные процедуры заменой фильтра. Лучше попросить заказ-наряды или другие доказательства того, что обслуживание коробки передач проводилось

Обратите внимание: В последнее время многие автоматы «необслуживаемые». Производители таких трансмиссий уверяют, что в них не требуется менять масло и фильтр, хотя на деле это не так, и своевременная замена продлевает срок службы АКПП

Если водитель говорит, что не менял ни масло, ни фильтр, поскольку это не нужно его автомату, рекомендуем призадуматься о целесообразности покупки такой машины, часто подобные автоматы выходят из строя при пробеге в 120-130 тысяч километров. Некоторые водители «необслуживаемых» автоматов, наоборот, говорят, что меняли фильтр каждый раз с заменой масла. Но дело в том, что для замены фильтра в подобных автоматах (из-за отсутствия поддона), нужно разобрать практически всю коробку. Достаточно задать несколько наводящих вопросов по процедуре, чтобы определить, обманывает вас продавец или нет.
Про ремонт. Бывает, что коробка передач выходит из строя, и в этом нет ничего страшного, если владелец автомобиля провел соответствующий ремонт. Нужно обязательно поинтересоваться, наблюдались ли у него проблемы с работой АКПП, и если да, то какие ремонтные операции он выполнял. Если водитель говорит, что проводился ремонт в хорошем сервисе, на слово ему верить не стоит, нужно попросить показать заказ-наряды.

Конструкция и ресурс


Конструкция jatco jf011e. Коробка оснащена конусными шкивами, по которым перемещается металлический пластинчатый ремень. Регулирование передаточного отношения осуществляется при помощи электрического степ-мотора. Для работы передачи заднего хода использован планетарный редуктор. Заявленный производителем ресурс превышает 200 тыс. км, но при нерегулярной замене жидкости и агрессивной манере езды детали трансмиссии выходят из строя при пробеге до 100 тыс. км.

В картер коробки залита рабочая жидкость, которая подается помпой высокого давления к нагруженным узлам. Для управления работой агрегата используется электронный контроллер, регистрирующий снижение рабочих характеристик жидкости. После заливки свежего масла необходимо обнулить показания (при помощи диагностического компьютера). Для очистки масла используется двойная система фильтрации (со сменными элементами). Для прогрева жидкости используется теплообменник, подключенный к системе охлаждения двигателя.

В конструкции коробки предусматривается гидравлический трансформатор. Узел размещается между маховиком двигателя и первичным валом коробки передач. Трансформатор обеспечивает плавную передачу крутящего момента и снижает нагрузку на пластинчатый ремень и конические шкивы.

Особенности эксплуатации АКПП

Управление автоматической трансмиссией имеет следующие особенности:

  1. Перед началом движения необходимо полностью остановить автомобиль, перевод селектора осуществляется при нажатой педали тормоза. При перемещении рычага из позиции D в положение R давать задержку в нейтральной точке N не требуется.
  2. Включение передачи сопровождается ощутимым толчком, педаль тормоза отпускается только после толчка.
  3. При низкой температуре воздуха коробка прогревается путем переключения режимов при нажатой педали тормоза. Перевод селектора обеспечивает начало циркуляции рабочей жидкости.
  4. При остановке на светофоре или при движении в пробках не следует переводить селектор в нейтральное положение. Не рекомендуется использовать режим нейтрали при движении накатом на спусках, поскольку снижение давления жидкости в магистралях приводит к повреждению трансмиссии.
  5. Если ведущие колеса машины пробуксовывают в грязи или снежной каше, то пытаться выбраться путем увеличения оборотов не следует. Коробка переводится в режим ручного управления на пониженную передачу, для снижения скорости вращения колес используется педаль тормоза.
  6. Если водитель раскачивает застрявшую машину, то переключение между передачами переднего и заднего хода производится при нажатой педали тормоза. Машина останавливается в точке «зависания», а затем селектор переводится в требуемое положение.
  7. При парковке машины на уклоне рекомендуется нажать на педаль тормоза, а затем включить нейтральную передачу. Затем водитель затягивает стояночный тормоз и переводит рычаг управления трансмиссией в позицию P. Манипуляция снижает нагрузку на детали коробки передач.
  8. Допускается буксировка неисправной машины с автоматической коробкой, переключенной в нейтральное положение. Скорость не должна превышать 50 км/ч, дистанция буксировки не более 50 км. Параметры могут отличаться в меньшую сторону, информация указывается в заводской инструкции по эксплуатации автомобиля.
  9. На части коробок Jatco используется режим принудительной блокировки гидравлического трансформатора (функция Overdrive). При активации функции коробка переключает передачи на повышенных оборотах двигателя, ограничивая переход на следующую скорость.

По заводскому регламенту гидравлические автоматы Jatco требуют замены масла через 60-80 тыс. км пробега. Для увеличения срока службы агрегата рекомендуется заливать свежую жидкость через 40-60 тыс. км. Замена фильтрующего элемента не производится, снятие поддона позволяет заменить жидкость и удалить продукты износа фрикционов и зубчатых колес.

Ремонт

Как производится ремонт вышеперечисленных неисправностей? Для этого производится замена:

  • Уплотнительных элементов. К ним относят сальники и прокладки. Это обязательная процедура, которую нужно делать, если сгорают фрикционы. Загрязненное масло, насыщенное продуктами износа, приводит к износу тефлоновых колец. Они изготавливаются с определенными допусками. В случае малейшего износа, начинает «травить» АТФ-жидкость.
  • Фрикционов. Они не подвергаются восстановлению и меняются в комплекте. В случае, если было диагностировано сгорание стальных дисков, меняется и масло, так как оно загрязняется тугоплавкими смолами. Также выполняется и установка новых стальных дисков.
  • Соленоидов. Их замену выполняют только после разборки гидравлического блока и дефектовки. Осматривается также и планетарный ряд. Он тоже может требовать замены, но крайне редко.
  • Прокладки поддона. Это самая безобидная операция. Обычно требуется после смены масла, когда был демонтирован сам поддон с целью установки фильтра.
  • Втулка насоса и сальник. Эти элементы со временем может разбивать. Этому способствуют постоянные вибрации от фрикциона блокировочной муфты.

Основные неисправности АКПП Aisin и методы их устранения

Распространенным дефектом является износ плиты клапанов гидравлического блока или незаменяемых компонентов. Ремонт заключается в очистке каналов и определении неисправных узлов, встречаются блоки упрощенного типа и узлы с температурными сенсорами.

Номер запчасти определяется по оригинальным каталогам, году выпуска автомобиля и маркировке на плите. В ранних версиях коробок Aisin блок клапанов является расходным элементом, ресурс узла не превышает 100-120 тыс. км, при частых перегревах деталь выходит из строя раньше.

Описание неисправностей и их устранения.

Изредка встречается проблема износа по планетарным рядам из-за недостаточной смазки узла. Образующаяся металлическая стружка ускоряет износ шестерен и заклинивает клапаны в гидравлическом блоке. Наблюдаются сбои при переключении скоростей, рывки и усиление шума при работе.

Необходимо вскрыть картер и демонтировать изношенный планетарный ряд, узел меняется на оригинальную деталь в сборе. Картер промывается от остатков стружки и грязи, устанавливается новый фильтрующий элемент.

Появление в рабочей жидкости стружки, сопровождаемое помутнением масла, указывает на износ втулок солнечной шестерни. Дефект возникает при частом интенсивном разгоне, недостаток смазки и дополнительная нагрузка от блока дифференциала начинают разрушать втулки и фрикционы.

Дефект встречался на машинах концерна VAG, выпущенных до 2006 г. После модернизации программного обеспечения неисправность исчезла.

Шум при работе коробки на холостом ходу указывает на повреждение муфты входного вала или разрушение рабочих лопаток гидротрансформатора. Коробка демонтируется и разбирается. В муфте меняют диски, гидротрансформатор меняется на новый узел в сборе.

Распространенной проблемой на машинах с пробегом является рывок при переходе на повышенную или пониженную передачу. Причинами дефекта являются попадание грязи, естественный износ клапанов гидравлического блока и несвоевременная замена жидкости.

В конструкции предусмотрен сетчатый фильтр, который не улавливает мелкодисперсные частицы, образующиеся при износе дисков. Ситуация усугубляется длительным движением на высоких скоростях (более 170 км/ч). Для восстановления нормальной работы потребуется переборка агрегата с заменой деталей.

В 6-ступенчатых коробках, выпущенных в начале 2000-х гг., используется гидродинамический трансформатор с расширенным диапазоном проскальзывания. Для блокировки применяется соленоид с электрическим управлением, позволяющий снизить расход топлива и увеличивающий износ тормозных накладок трансформатора.

Механическая часть рассчитана на весь ресурс коробки, но при загрязнении рабочей жидкости разрушается насос, а также втулки солнечных шестерен. На части коробок отмечается износ сателлитов, установленных в передней планетарной передаче.

Абразивные частицы изнашивают плиту гидроблока, которая меняется целиком или восстанавливается в условиях специализированного сервиса. Загрязнения негативно влияют на резиновые уплотнения, что приводит к повреждению поршней блока управления сцеплениями.

Что такое коррекция АКПП

Чтобы понять для чего нужна адаптация, важно знать, что такое коррекция работы коробки автомат, и хотя бы поверхностно понять принцип работы последней. Для сжатия дисков фрикционных пар в строго определенный момент (это важно), и, соответственно, для включения передач, используется поршень, на который воздействует масло под определенным давлением

Для сжатия дисков фрикционных пар в строго определенный момент (это важно), и, соответственно, для включения передач, используется поршень, на который воздействует масло под определенным давлением. Для того, чтобы блок управления АКПП понял, что фрикционы сжаты на ведущем и ведомых валах (входной и выходной) установлены датчики угловых скоростей

Последние определяют с какой скоростью вращаются валы

Для того, чтобы блок управления АКПП понял, что фрикционы сжаты на ведущем и ведомых валах (входной и выходной) установлены датчики угловых скоростей. Последние определяют с какой скоростью вращаются валы.

Во время сжимания и разжимания фрикционных пар скорости вращения валов меняются, датчики это фиксируют и передают информацию на «компьютер».

Фиксирование включения и выключения передач (сжимания и разжимания фрикционных пар) блоком управления происходит постоянно с точностью до миллисекунды.

При этом важным условием работы трансмиссии является одновременное сжимание одной пары фрикционов и разжимание другой. Т.е. недопустимо, когда одни фрикционы сжались (включилась одна передача), а другие еще не разжались (не отключилась предыдущая передача).

Условием для работы всей этой системы является нормативное давление масла, которое воздействует на поршень, а это быстрота и своевременное переключение передач.

Со временем узлы и детали автоматической коробки изнашивают (особенно фрикционы), трансмиссионная жидкость постоянно меняет свою температуру и свойства, соответственно меняется его вязкость и давление. Напомним, последнее является важным показателем. Также возможны утечки масла.

Для решения этой проблемы производители трансмиссий конструктивно внедрили в АКПП в контуры фрикционных пакетов регуляторы давления, которые напрямую подключены к блоку управления.

Т.е. появилась возможность регулировать давление в реальном времени в зависимости от условий работы АКПП и ее технического состояния, и, соответственно, регулировать момент сжимания и разжимания каждого пакета тем самым компенсируя возможные отклонения появившиеся в работе трансмиссии.

Весь этот процесс называется корректировкой работы АКПП, т.е. есть номинальные значения давления ATF масла для новой коробки, а есть скорректированные для бывшей в эксплуатации. Единица измерения – миллибары.

Второй показатель – время срабатывания фрикционов. Измеряется в миллисекундах, и он тоже записывается в блок управления.

Подключившись к блоку через диагностический разъем, можно увидеть скорректированное давление относительно номинального для каждого фрикционного пакета, а их, как правило 5 (A, B, C, D, E).

Значение «0» или около нуля, указывает на номинальное давление свойственное для новой или отремонтированной коробки.

А также можно увидеть время срабатывания пар фрикционов со значениями «–» и «+».

Т.е. если цифры отличаются от номинальных, в этом ничего страшного нет, это нормальная работы АКПП, которая находится в процессе постоянной корректировки. При этом зимой и летом эти значения могут сильно отличаться.

И возникаем вопрос, — нужно ли обнулять коррекцию, выполнять адаптацию на современных коробках автомат? Напомним, речь не идет про старые АКПП.

Тут мнения специалистов расходятся:

  • одни говорят, что в этом просто нет необходимости, даже после замены масла блок управления сам скорректирует работу трансмиссии. Но если будет сделано обнуление, через время, а это приблизительно 300 – 1000 км (в зависимости от марки авто), значения будут подогнаны под сложившиеся факторы, но за это время возможна нестабильная работа трансмиссии;
  • другие, наоборот, заявляют, что автовладельцы, трансмиссия которых не прошла адаптацию после полной замены масла, сталкиваются с дерганием и пробуксовкой. Это особенно заметно при поездках в холодную погоду. Со временем система управления должна приспособиться к новому маслу, но этого периода может хватить для повреждения шестеренок и дисков.

Чтобы избежать таких последствий и исключить быстрый износ коробки автомат проводится полное стирание данных об АКПП до заводских установок.

Что в итоге

Как видно, даже с учетом того, что современные жидкости ATF имеют полный пакет активных присадок, с пробегом так или иначе происходит потеря свойств. Также сама жидкость накапливает в себе продукты износа коробки, снижается пропускная способность фильтрующих элементов АКПП, забивается масляный фильтр.

По этой причине коробку автомат необходимо обслуживать каждые 40-50 тыс. км., причем даже если коробка официально считается необслуживаемой. В рамках обслуживания АКПП выполняется частичная или полная замена трансмиссионного масла в автомате, осуществляется замена/чистка фильтра АКПП и поддона коробки автомат.

Более того, если масло не менять, уже к 60 тыс. км. пробега смазка потеряет свойства, также в жидкости будет скапливаться большое количество продуктов износа фрикционов, загрязнения, отложения и т.д.

Если к этому добавить то, что в сильный мороз ATF густеет, тогда появление рывков, толчков или пинков АКПП на холодную без прогрева является вполне прогнозируемым. При этом такая работа автомата приведет к тому, что проблема будет прогрессировать и может стать причиной последующего преждевременного ремонта коробки автомат.

Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.

Пробуксовка автоматической коробки при переключении передач: основные причины, по которым пробуксовывает автомат. Диагностика коробки, устранение неполадок.

Как работает коробка-автомат: классическая гидромеханическая АКПП, составные элементы, управление, механическая часть. Плюсы, минусы данного типа КПП.

Клапанная плита АКПП (гидроблок): устройство гидроблока, назначение, принцип работы. Неисправности гидроблока, причины поломок, диагностика и ремонт.

Соленоид АКПП: устройство соленоидов, принцип работы. Частые неисправности и поломки клапанов-соленоидов, диагностика, ремонт и замена.

Подводим итоги

Итак, мы выяснили, что собой представляет автоматическая коробка «Айсин». В целом, эта трансмиссия довольно надежная. Она не имеет хрупких узлов, как в ДСГ или в вариаторе, а также более стойко переносит нагрузки и перегревы. Но ничто не вечно, поэтому со временем коробка может потребовать внимания. Неисправности могут быть как по механической, так и по электрической части

Важно это выявить на ранней стадии. Иначе одна проблема повлечет за собой массу других

Также стоит отметить, что подбор клапанов-соленоидов для шестиступенчатых коробок «Айсин» производится по ВИН-номеру автомобиля.
