АКПП Jatco: коробка автомат и вариатор

На какие марки автомобилей ставились АКПП JF613E (F6AJA/ W6AJA, AJO)

Модель	Год	Привод	Двигатель	Модификация АКПП
MITSUBISHI LANCER	08-..	6 SP F/AWD	L4 1.8L 2.0L	JF613E
MITSUBISHI DELICA D:5	13-..	6 SP F/AWD	L4 2.2L	JF613E
MITSUBISHI OUTLANDER	07-..	6 SP F/AWD	L4 2.4L V6 3.0L	JF613E
NISSAN/DATSUN MURANO	10-..	6 SP F/AWD	L4 2.5L	JF613E
NISSAN/DATSUN PATHFINDER	11	6 SP FWD/4X4	V6 3.5L	JF613E
NISSAN/DATSUN QASHQAI/QASHQAI+2	06-..	6 SP F/AWD	L4 2.0L	JF613E
NISSAN/DATSUN X-TRAIL	07-..	6 SP FWD/4X4	L4 2.0L	JF613E
RENAULT ESPACE	07-..	6 SP F/AWD	L4 2.0L	JF613E
RENAULT KOLEOS	08-..	6 SP F/AWD	L4 2.0L	JF613E
RENAULT LAGUNA	07-..	6 SP F/AWD	L4 2.0L V6 3.0L 3.5L	JF613E
RENAULT LATITUDE	12-..	6 SP F/AWD	L4 2.0L V6 3.0L	JF613E
RENAULT MEGANE	08-..	6 SP F/AWD	L4 2.0L	JF613E
RENAULT SCENIC	06-..	6 SP F/AWD	L4 2.0L	JF613E
SAMSUNG SM5	09-..	6 SP FWD	L4 2.0L V6 2.5L	JF613E
SAMSUNG SM7	10-..	6 SP FWD	V6 2.5L 3.5L	JF613E

Как обслуживать 4-ступенчатый автомат

Как утверждает производитель, в коробках Jatco стоят менее чувствительные и требовательные к качеству трансмиссионной жидкости ATF соленоиды. Но пренебрегать плановым обслуживанием трансмиссии автомобиля не стоит. Замена масла в автомате должна проходить спустя каждые 60-80 тыс. км пробега. Параллельно следует менять изношенные фильтры.

Как уже говорилось выше, каждая вторая замена масла должна сопровождаться снятием поддона и чисткой магнитов. Фильтр на АКПП металлический открытый с сеткой (327010).Также стоит помнить, что чем старше автомобиль и выше пробег автомата, тем чаще нужно проходить обслуживание и менять ATF. Если на новых автомобилях смена трансмиссионной жидкости допустима каждые 80 тыс. км, то на транспортных средствах с большим пробегом её следует проводить не реже одного раза в 60 тыс. км, а по возможности и того раньше. Только так удастся продлить срок службы АКПП и создать все необходимые условия для полной выработки заложенного изготовителем ресурса.

АКПП Jatco JF414E

Гидроблок АКПП Jatco JF414E

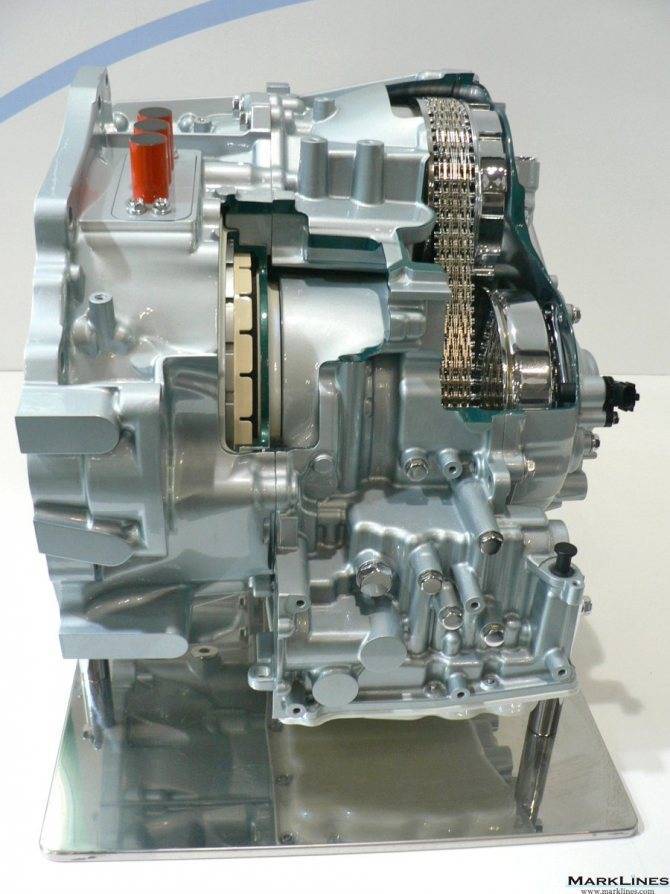

Вариатор JF017E

Старшим братом бесступенчатой коробки JF016E считается вариатор JF017E. Узел специально спроектировали для мощных переднеприводных автомобилей под двигатель с крутящим моментом от 250 до 400 Нм. С целью «переваривания» коробкой увеличенного крутящего момента производитель решил произвести модификацию в двух принципиальных различных исполнениях:

с толкающим бошевским ремнем для Nissan Murano;
с тянущей цепью производства ZF для других моделей, в том числе и под мощные моторы Renault;

Конструктивные отличия между JF016E и JF017E минимальные, вторая модификация, по сути, является усиленной версией первой. Теперь об известных проблемах CVT. Наиболее прихотливый узел коробок семейства CVT8 – гидроблок. Производитель решил сэкономить на основе из железа и исключил шаговый электромотор. Именно за счет этого устройства в вариаторах предыдущего семейства регулировалось давление масла с целью изменения передаточного отношения. Внутреннюю часть гидроблока также решили изменить, установив в него соленоиды нового образца. Отсюда получаем, что надежность вариатора JF017E идентична с аналогичным показателем потенциального ресурса JF016E.

Установка “автомата” Jatco на ВАЗ

В 2010 году заводом “АвтоВАЗ” было принято решение о серийном выпуске автомобилей с АКПП. Оснащение этих авто должно было быть качественным и финансово доступным среднему покупателю. Так как предыдущая попытка с АКПП КАТЕ не увенчалась успехом, руководство завода начало сотрудничать с компанией Jatco.

Предложение устанавливать компактный японский “автомат” на малообъёмную “Ладу Гранту” или “Ладу Калину” выглядело вполне приемлемым.

Этого кардинального решения с нетерпением ожидали российские автолюбительницы. Управление машиной с АКПП значительно проще. В отсутствие предложений от отечественного производителя многим приходилось покупать подержанные иномарки вторичного рынка.

Техническая составляющая

Первое почему так массового могут устанавливать вариаторы на автомобили – это техническая составляющая, здесь есть два пункта:

Нет нормальной АКПП. Взять хотя бы тот же самый NISSAN, у него нет нормальных современных автоматических коробок передач, на 6 – 8 скоростей. Стоит отметить, что у них есть 4 ступенчатая JATCO (которая можно сказать не убиваемая), но она уже не отвечает духу времени. Поклонники НИССАНА сейчас скажут мне – да у них есть вариант 6 – 8 скоростей (да друзья есть, но они идут продольные и на тяжелые внедорожники, а вот для обычных легковушек просто нет). ДА и НИССАНУ это и НЕ НУЖНО, он был одним из пионеров вариаторов на свои машины.

Замещение некачественных трансмиссий. Тут для примера можно взять компанию ТОЙОТА, я уже не однократно рассказывал, что у них есть проблема с АКПП. Если взять КАМРИ то на 3,5 литровых вариантах у них просто ее ломало, думал с новым поколением они все это исправят, и свежие 8 ступенчатые АКПП будут лучше, но НЕТ! Сейчас автоматы еще хуже и как показывают некоторые ролики в интернете, сделаны из сырых деталей и могут выходить из строя даже при небольших пробегах (подробнее про это я расскажу в видео). Так вот, не получается у них с АКПП, и они начинают переключаться на вариаторы, просто идет замещение одной трансмиссии, на другую.

Полезные советы опытных автовладельцев

При очищении и протирке деталей внутреннего расположения лучше всего использовать ткани и материалы без содержания ворса. Особенно это касается щупа, внутренней поверхности поддона, элементов масляного фильтра. Незаметные мельчайшие ворсинки впоследствии способны скапливаться в дроссельных отверстиях электромагнитных клапанов и вызывать сбои в работе электронной системы управления АКПП.

Крышка масляного фильтра АКПП Jatco JF 414E фиксируется болтами различной длины. При их отвинчивании рекомендуется отмечать места расположения каждого крепежного элемента при помощи фломастера или маркера, чтобы при последующей установке узла не возникало путаницы.

В чем отличие вариатора от робота и автомата?

Прежде чем окончательно разобраться, что лучше, автомат или вариатор, требуется понять не только то, чем хорош каждый вариант, но и чем их работа принципиально отличается друг от друга. Отличить машины визуально не получится, рычаги внутри очень похожи и располагаются одинаково. В некоторых модель рычаг вообще находится у руля, но он может принадлежать любой коробке, кроме механической. Заметить разницу водитель сможет, когда машина будет находиться в движении: это под силу даже новичку.

Если на авто стоит вариатор, переключение будет происходить плавно, такой агрегат быстрее реагирует на изменение передаточного щелчка, работает немного тише автомата. Понимание, что передача переключилась, приходит по изменению скорости и шумности работы мотора. Если вы поедете на автомате, то при переключении будут заметны некоторые рывки. Однако современные коробки с парным сцеплением лишены такого недостатка, но вы будете слышать определенные механические звуки, которых не слышно при работе вариатора.

Основное существенное различие состоит в строении механизмов. Если основой вариатора является устройство, позволяющее плавно менять скорость, то коробка-автомат имеет ступени, за счет которых происходит изменение скоростного режима. На разгон вариаторному автомобилю понадобится меньше времени, однако его нельзя нагружать при старте. Машина с этим типом КПП весит немного меньше.

Конечно, лучший способ узнать, что установлено на авто – это посмотреть документы, например сервисную книгу. Для выбора, что лучше именно для вас, требуется прежде всего проехать на понравившемся вам автомобиле, ощутить, как он реагирует на у правление в той или иной ситуации. Тогда вы сможете составить наиболее полное впечатление и мнение о транспортном средстве и его трансмиссии.

Коробка-автомат имеет иное строение. Внутри нее находится редуктор шестерни, гидравлический нагнетатель. За счет этого происходит работа механизма, он довольно сложен, требует внимательного отношения, но отличается надежностью, так как в его конструкции нет быстро изнашиваемого ремня

Если взять в руки документы машины, обратить внимание нужно на следующее: автомат обозначен буквами А или АТ, вариатор – CVT

Существует интересный тест, который может провести опытный водитель. При попытке тронуться в гору нужно резко нажать на газ и затем отпустить педаль. Авто с АКПП не обратит на это особого внимания, а вариатор может покатиться назад.

Коробка передач DSG – что это такое?

DSG (Direct Shift Gearbox – коробка передач с синхронизированным переключением) является эволюционным продолжением роботизированных КПП. Еще её называют преселективной трансмиссией – это второе поколение “роботов”.

Такие коробки на сегодняшний день являются наиболее совершенными. Они оснащаются сразу двумя дисками сцеплениями – один переключает чётные передачи, а второй – нечётные. По сути, это две коробки передач в одном корпусе.

Изюминка коробки DSG заключается в том, что в ней постоянно включены две передачи: во время движения сомкнут лишь один из 2-х дисков сцепления, а второй находится в постоянной готовности, и включает свою передачу сразу же, как только размыкается первый диск. Благодаря такой схеме, переключения происходят практически мгновенно, а плавность работы сравнима с вариатором.

Но даже у такой, казалось бы, идеальной КПП как DSG есть свои недостатки. Конструкция преселективных трансмиссий чрезвычайно сложна. Всё это приводит к тому, что ее обслуживание никак нельзя назвать дешевым.

Кроме того, ремонтировать коробки DSG часто не берутся даже крупные СТО. Да и их ремонт, в большинстве случаев, просто невозможен. Поэтому при поломке зачастую приходится менять всю преселективную трансмиссию в сборе, и лишь иногда можно ограничиться заменой электронного блока управления.

Также в список недостатков коробок передач DSG можно занести и перегрев сцеплений после долгой езды, в результате чего со временем при переключениях появляются толчки.

Учитывая все вышеперечисленное, мы считаем, что преселективные трансмиссии, несмотря на всю их технологичность, еще достаточно “сырые”, слишком дорогие и неремонтопригодные.

Основные преимущества Jatco JF414E

За счет продуманных и удачных настроек коробка обеспечивает автомобиль неплохой динамикой. Но главная особенность Jatco JF414E состоит в конструктивной простоте. Несмотря на свои компактные размеры, узел довольно надежен, неприхотлив, что стало возможным за счет реализации производителем целого ряда уникальных технических решений и собственных наработок. Все коробки Jatco, включая модификацию JF414E, отличаются большим ресурсом, без особых проблем справляются с непростыми условиями эксплуатации. Серьёзных нареканий среди автовладельцев Lada Kalina, Granta в сторону 4-ступенчатого автомата никогда не было. Здесь надежный гидроблок, его выход из строя – очень большая редкость

Важно своевременно менять трансмиссионную жидкость и фильтры, поскольку в процессе работы агрегата образуется стружка, способная впоследствии и стать причиной выхода из строя АКПП

Сильные стороны модификации JF414E:

компактный размер;
сравнительно небольшой вес;
легко обслуживается и ремонтируется;
обладает колоссальным ресурсом;
невысокие требования к обслуживанию;
низкая цена на вторичном рынке.

Срок замены расходников и необходимость проведения капитального ремонта определяется мастером в ходе замены масла и снятия поддона. Большое количество металлических включений обычно свидетельствует об изношенности внутренних компонентов, которые следует заменить новыми оригинальными экземплярами.

Гидроблок Jatco промывается за редким исключением, способен отработать колоссальное количество времени. Прокладки и соленоиды служат также долго и обычно сильно страдают в результате регулярных перегревов АКПП, что особенно часто происходит в летнее время года. Если долго не менять масло, ресурс соленоидов и прокладки гидроблока сократится в несколько раз. Капитальный ремонт подразумевает снятие коробки, разбор, замену фрикционов, сальников и прокладок.

Полный назад

Самая заметная неисправность JF015E – отказ ехать вперед при включении селектора в положение D (задний ход при этом работает).

Это происходит из-за отрыва солнечной шестерни планетарного редуктора от ступицы. При включении задним ходом она не задействована, и потому ее поломка не мешает движению назад. Шестерня работает с высокими нагрузками, а соединена со ступицей сваркой. Вариантов тут нет, надо заменить – и вперед! Такая неисправность встречается довольно часто, поэтому рекомендуется проверять состояние солнечной шестерни при других работах, связанных с разборкой JF015E. Если вы заметите трещины у ступицы, то шестерню лучше заменить сразу.

Следующая неисправность также связана с деталями, модернизированными по сравнению с прежними моделями трансмиссии: входной вал вращается на подшипнике, который часто разрушается из-за перегрева, так как имеет закрытую конструкцию и не охлаждается маслом.

Открывать его не стали ввиду его низкой несущей способности и низкой степенью вязкости рабочей трансмиссионной жидкости. Этот дефект сначала проявляется шумом при вращении вала, когда двигатель работает на холостом ходу, а селектор находится в положении P.

Если не обращать внимания на этот шум, из-за люфта входного вала повреждается алюминиевый статор входного вала, уплотнение, отделяющее полость поршня блокировки гидротрансформатора и сам гидротрансформатор. Корпус гидротрансформатора может даже раздуться из-за избыточного давления, соответственно, придется его менять.

Часто отказавший подшипник повреждает свои посадочные места – входной вал и колокольную часть корпуса. Тогда уже нельзя установить новый оригинальный подшипник. В некоторых случаях, если повреждения не носят фатального характера, его можно заменить на подшипник большего размера.

Владельцам автомобилей с JF015E стоит посоветовать быть внимательными к шуму – как правило, это первые признаки механических повреждений. А при появлении непонятных перепадов оборотов и неравномерного ускорения им не стоит ждать, что все наладится само, лучше проверить состояние трансмиссии и, вероятно, заменить масло и фильтры. Это поможет продлить срок службы агрегата.

О компании JATCO

Japanese Automatic Transmission Company была создана в 1970 году как совместное предприятие Nissan, Ford и Toyo Kogyo (позднее ставшей Mazda). C 1989 года называется JATCO. Затем компания поглотила подразделения по производству «автоматов» и вариаторов Nissan и Mitsubishi Motors. Сейчас 75 процентов JATCO принадлежит Nissan, 15 – Mitsubishi Motors и еще 10 – Suzuki. Компания поставляет свою продукцию практически всем автопроизводителям Японии, за исключением Honda и Toyota, которые предпочитают трансмиссии собственного производства. С 2012 года АКП Jatco JF414E устанавливаются на LADA, а также на Datsun российского производства. У JATCO есть филиалы в Мексике, Франции, Корее и Таиланде.

Где применяется

Коробка встречается на автомашинах:

Nissan моделей Qashqai, Sentra, Teana, Tiida, X-Trail и Murano. Техника оборудована двигателями с искровым зажиганием рабочим объемом 1,6/1,8/2,0/2,5 л.
Renault Megane, Scenic и Koleos. Коробка используется с 2007 г., ставится в паре с бензиновыми моторами рабочим объемом от 1,6 до 2,5 л, а также с полуторалитровым дизелем.
Samsung SM3, SM5 и QM5 предназначены для рынка Южной Кореи. На технике применяются бензиновые агрегаты объемом 1,6-2,5 л.
Mitsubishi Lancer, Galant и Outlander с 4-цилиндровыми моторами рабочим объемом от 1,8 до 2,4 л.
Citroen C-Crosser и одноплатформенном Peugeot 4007 с двигателем, имеющим объем 2,4 л.
Suzuki Kizashi с силовым агрегатом 2,4 л. Автомобиль стал последним, на котором применялась коробка JF011E, последние экземпляры седана покинули конвейер в 2014 г.
Dodge Caliber и одноплатформенном Jeep Compass оснащены моторами объемом 2 и 2,4 л.

Советы по эксплуатации

Но какой бы неприхотливой ни была данная трансмиссия эксплуатировать ее, как и любую другую вещь, необходимо правильно.

Существуют определенные правила, который должен придерживаться любой владелец автомобиля с автоматом от «Джатко»:

Проверка уровня и замена масла.
Правильное вождение.
Правильная буксировка.

Правильное вождение c АКПП «Jatco»

АКПП «Джатко» надежный и выносливый. Ключевой особенностью является легкость и плавность переключения скоростей. Но в любом случае рекомендуется прогревать автомобиль перед поездкой в зимнее время. А в летний период – охлаждать.

Не нужно дергать ручку переключения. Автомат сам подстраивается под стиль вождения. Водителю нужно только наслаждаться поездкой с этой трансмиссией. А также автомат не любит длительную езду с высокой скоростью.

Буксировка автомобиля

Для того, чтобы буксировать автомобиль с автоматом от «Jatco» следует соблюдать следующие рекомендации:

Буксировать на расстояние не более, чем 40 км.
Не превышать скорость на буксире – 35 кмч.
Кулису трансмиссии перевести в нейтральное положение.
Избегать рывков при буксировке. Это может привести в негодность акпп Jatco.

Режимы переключения: кулиса коробки передач

Как и на всех автомобилях с автоматической коробкой передач Jatco имеет следующие положения кулисы:

P – парковка;
N – нейтрал;
D – движение вперед;
R – движение назад;
1 – движение только на первой скорости;
2 – начало движения на 1 передаче, затем произойдет автоматическое переключение с первой на вторую передачу. Дальше 2 передачи АКПП не разгонит автомобиль.

А также модель оснащена режимом «М» — механический. Водитель сможет самостоятельно повышать или понижать передачи. И имеет «А» — автоматический режим. Переключение будет происходить с помощью блока актуаторов.

Надежность CVT X-Tronic

Мнения о надежности трансмиссий на базе X-Tronic сильно разнятся. Главная причина тому – первые модели вариаторов, созданные 10-12 лет назад. Как и все новое, эти CVT не отличались высокой надежностью, пользователи не знали особенностей правильной эксплуатации таких трансмиссий. В результате они выходили из строя при пробеге автомобиля и через 50 тысяч км, и даже 30 тысяч км. Все это не повышало популярность CVT. Однако инженеры фирмы JATCO без устали проводили модернизацию коробок, применяли новые идеи и материалы, вели разъяснительную работу в плане понимания водителями особенностей эксплуатации таких трансмиссий. Все это дало положительные результаты и теперь CVT X-Tronic получил признание как механизм высокой надежности, обеспечивающий максимальный комфорт для своих пользователей. Правильная эксплуатация, своевременное техническое обслуживание позволило вариаторам X-Tronic CVT обрести надежность не меньшую, чем у их конкурентов – гидромеханических коробок автоматов.

Характеристики АКПП Jatco

Коробка автомат «Джатко» на «Гранте» принадлежит классу «Мини». Она создана для небольших городских бюджетных автомобилей. Трансмиссия имеет поперечное расположение. Она предназначена для машин с передним типом привода. Ее ставят на авто, объем двигателя которых не превышает 1,6 литра. Автомат имеет электронное управление.

Коробка автомат «Джатко» на «Гранте»

У него присутствуют следующие режимы:

«P» — паркинг;
«N» — нейтральная передача;
«R» — задняя передача;
«D» — движение вперед;
1 – только первая передача;
2 – езда на второй передаче (в данном режиме автомобиль начинает движение на первой передаче, переходя затем на вторую и не выше).

Кроме того, у неё имеются механический и автоматический режимы. Коробка состоит из гидроблока, планетарной передачи, гидротрансформатора, а также фрикционов и дисков из стали. АКПП Jatco на Lada Granta ставится на автомобили с 16-клапанным двигателем мощностью 98 лошадиных сил. Также она встречается на машинах чуть большей или чуть меньшей мощности со схожими характеристиками.

Частые неисправности автоматики Джатко

Распространенные неисправности гидравлических АКПП Jatco:

Окисление контактных элементов соленоидов управления, что вызывает проблемы с переключением передач. Дефект возникает на коробках с пробегом более 200 тыс. км из-за оседания частиц износа фрикционов в гидравлическом блоке. Для снижения вероятности появления неисправности используется внешний фильтрующий элемент.
Засорение каналов гидравлического блока продуктами износа и загустевшим низкокачественным маслом.
Повреждение соединительной проводки между блоками электроники и исполнительными механизмами. Дефект возникает в результате неправильной прокладки трасс или при воздействии агрессивных реагентов.
Течи рабочей жидкости, возникающие из-за старения материала прокладок и сальников. Падение уровня масла негативно влияет на работу агрегата, поэтому владелец должен своевременно менять уплотнительные элементы.
Электронные блоки управления не допускают скачков напряжения в бортовой сети. При повышении напряжения возможно необратимое повреждение компонентов или соединительных жгутов. Электронный контроллер фиксирует неисправности в виде кодов, которые считываются при помощи диагностического компьютера. Расшифровка информации позволяет определить неисправный узел.
На машинах с небольшим клиренсом (например, на Lada Granta 2012 UP или Nissan Note) при движении по проселкам возможно повреждение крышки картера. В результате ухудшается подача масла к исполнительным механизмам и нарушается герметичность контура.

Особенности конструкции

Что касается самого шкива, то он выглядит в виде пары конусов, которые повернуты острыми концами друг к другу. Во время езды оба конца то сближаются, то отдаляются, из-за чего меняется радиус оборота шкива или всей цепи. Таким образом, удается организовать плавное передаточное соотношение.

Среди особенностей трансмиссии Jatco можно отметить доступную цену и небольшие размеры. Также сюда следует отнести:

Наличие теплообменника с жидким носителем, благодаря которому удается достичь снижения температуры масла.

Высокую надежность и долговечность.
Простоту обслуживания и ремонта.

Плюсов у данного агрегата достаточно, чтобы он стал привлекательным в глазах многих производителей всеми известных автомобилей.

Что в итоге

Как видно, даже с учетом того, что современные жидкости ATF имеют полный пакет активных присадок, с пробегом так или иначе происходит потеря свойств. Также сама жидкость накапливает в себе продукты износа коробки, снижается пропускная способность фильтрующих элементов АКПП, забивается масляный фильтр.

По этой причине коробку автомат необходимо обслуживать каждые 40-50 тыс. км., причем даже если коробка официально считается необслуживаемой. В рамках обслуживания АКПП выполняется частичная или полная замена трансмиссионного масла в автомате, осуществляется замена/чистка фильтра АКПП и поддона коробки автомат.

Более того, если масло не менять, уже к 60 тыс. км. пробега смазка потеряет свойства, также в жидкости будет скапливаться большое количество продуктов износа фрикционов, загрязнения, отложения и т.д.

Если к этому добавить то, что в сильный мороз ATF густеет, тогда появление рывков, толчков или пинков АКПП на холодную без прогрева является вполне прогнозируемым. При этом такая работа автомата приведет к тому, что проблема будет прогрессировать и может стать причиной последующего преждевременного ремонта коробки автомат.
