Лампы ближнего и дальнего света на Peugeot 206

Лампы для Пежо 3008. Общие рекомендации по эксплуатации

Автомобиль Пежо 3008 является одной из наиболее распространенных и востребованных моделей производителя. Поэтому найти на него запчасти и детали легко, причем не только у официальных поставщиков.

Система освещения марки 3008 (как и любой другой) – важная составляющая безопасного процесса езды. В связи с этим заменять ее необходимо при первых признаках неправильной работы.

Чтобы верно выбрать лампы на Пежо 3008, специалисты советуют:

• При покупке обязательно указывать год выпуска и модификацию транспортного средства;
• Запомнить или записать номер кузова автомобиля (при приобретении деталей у официальных дистрибьюторов);
• Использовать артикул детали. Любая оригинальная лампа Пежо не отпускается с завода без него. Если ранее покупалась неоригинальная деталь, то артикул может указываться неправильно, либо вообще отсутствует.

Указанные рекомендации подойдут не только владельцам Пежо 3008, но и любых других марок авто.

Замена противотуманных ламп

Замена лампы противотуманной фары может быть выполнена профессионалом за 10-15 минут. Однако у новичков это занимает гораздо больше времени. Поскольку это безвредная и непыльная работа, вы можете установить лампы противотуманных фар самостоятельно, следуя инструкциям:

Поверните колеса по часовой стрелке до упора.
Снимите обшивку крыла

Для этого зацепите его снизу и осторожно приподнимите до звукового щелчка. Это делается для того, чтобы получить доступ к гнезду подсветки PTT, чтобы вы могли его увидеть.
Лампу держат и поворачивают по часовой стрелке примерно на 90 градусов

Затем он извлекается из отражателя.
Зажим погнут. Этот зажим изготовлен из пластика, поэтому рекомендуется работать аккуратно, без использования каких-либо инструментов, так как существует риск его сломать.
Колбу следует вытянуть. Требуется усилие, и рекомендуется использовать обе руки одновременно. Затем вам придется бороться за него, но зато завершить процесс будет легче.
Новая лампочка вставляется в зажим и устанавливается в исходное положение.

После завершения процедура повторяется на левой стороне. Некоторые выполняют замену через бампер, поскольку бачок омывателя на колесе мешает. Однако такая процедура требует профессионализма и определенного мастерства, поэтому рекомендуется ее не делать.

Схема блока предохранителей

№	Рейтинг	функции
1	10А	Блок предварительного нагрева (дизель) – Датчик воды в дизеле – Переключатель фонарей заднего хода – Датчик скорости -Датчик расхода воздуха (дизель)
2	15А	Электромагнитный клапан канистры – Топливный насос
3	10А	Блок управления ABS
4	10А	Блок управления АКПП – Блок управления двигателем
5	–	Не используется
7	–	Не используется
8	20А	Реле вентилятора в сборе – Блок управления двигателем – Насос впрыска дизеля – Регулятор высокого давления дизеля – Электромагнитный клапан управления двигателем
9	15А	Левый ближний свет
10	15А	Правый ближний свет
11	10А	Левый дальний свет
12	15А	Правый дальний свет
13	15А	Рога
14	10А	Насосы омывателя переднего и заднего стекла
15	30А	Обогрев корпуса дроссельной заслонки – Дизельный топливный насос – Датчик кислорода – Блок управления двигателем – Датчик расхода воздуха – Катушка зажигания – Электромагнитный клапан управления двигателем – Обогреватель дизеля – Форсунки
16	30А	Реле воздушного насоса
17	30А	Высокая и низкая скорость стеклоочистителя
18	40А	Вентилятор кондиционера
макси предохранители:
1 *	20А	Вентилятор
2 *	60А	ABS
3 *	30А	ABS
4 *	70А	Встроенный интерфейс системы питания
5 *	70А	Встроенный интерфейс системы питания
6 *	–	Не используется
7 *	30А	Питание выключателя зажигания
8 *	–	Не используется
* Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любая работа над ними должна выполняться дилером PEUGEOT.

Ошибки при замене лампочек

Нередко при проведении работ допускаются ошибки, которых можно избежать, поняв несколько простых рекомендаций:

1. Передние габариты должны быть белыми, нельзя ставить цветные лампочки. За это выписывают штраф и даже лишают водительских прав.
2. Нельзя ставить вместо лампы с одной спиралью вариант с двумя спиралями. Он будет работать, но свет получится намного хуже, чем должен быть.
3. Не стоит использовать варианты неподходящей мощности.
4. Нельзя ставить обратно оплавленные патроны, следует заменить их и разобраться с причиной перегрева.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Меры безопасности Если данных нет, а доступ к внутренней части хороший, можно снять вышедший из строя элемент и использовать его как образец при покупке. Спрашивайте, я на связи!

Расположение блока предохранителей

Блок предохранителей на приборной панели

Он расположен под приборной панелью (со стороны водителя) за панелью.

Отвинтите фиксатор на четверть оборота с помощью монеты, затем снимите крышку, чтобы получить доступ к предохранителям.

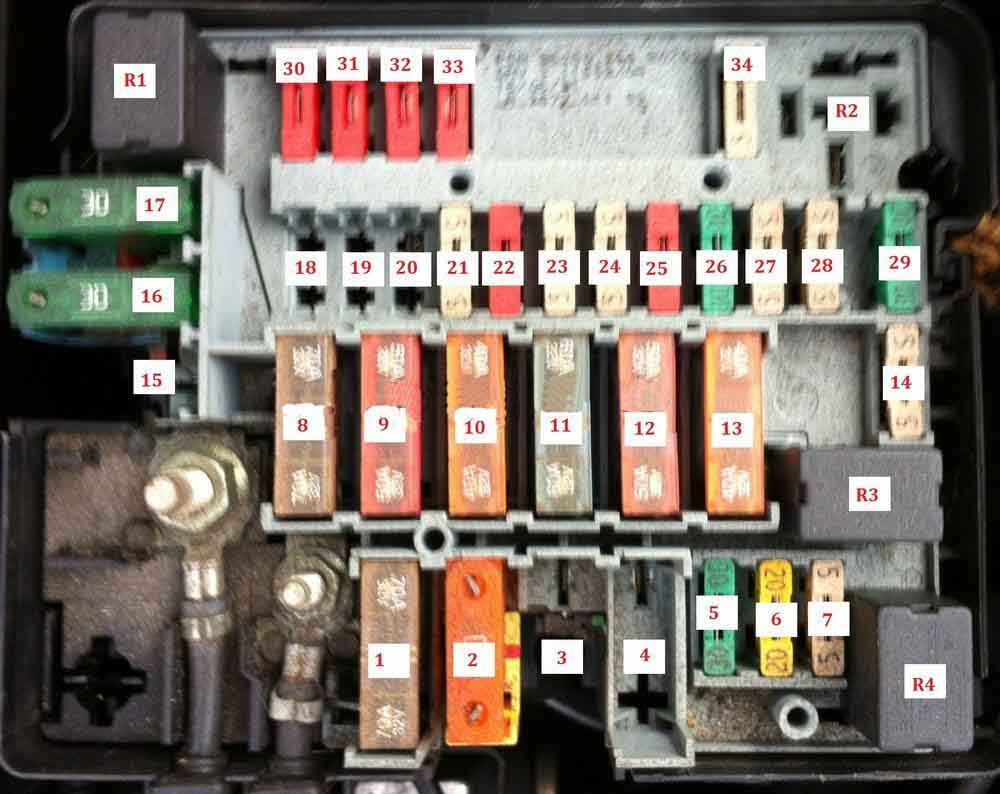

Моторного отсека

Чтобы получить доступ к коробке в моторном отсеке (рядом с аккумулятором), отсоедините крышку.

Источники

• https://low-car.ru/novosti/pezho-206-shema-elektrooborudovaniya.html
• https://TeamsPro.ru/novosti/elektroshema-pezho-206.html
• https://AutoSiga46.ru/pravila-vybora/shema-provodki-pezho-206.html
• https://dlobal.ru/predohraniteli-i-rele-pezho-206-s-opisaniem-i-shemami-blokov/
• https://avtomaster-ekspert.ru/magnitola/elektroshema-pezho-206.html
• https://AccBook.ru/protivougonnye-sistemy/pezho-206-shema-elektrooborudovaniya.html

Маркировка автоламп

H7 12V 55W PX26d

H1 12V 55W P14,5s

Аксессуары, 1	LEDDRL 1
Аксессуары, 2	DAY1

W5W 12V 5W W2,1×9,5d Longlife

H1 12V 55W P14,5s

PY21W 12V 21W BAU15s yellow

WY5W 12V 5W W2,1×9,5d yellow

P21W 12V 21W BA15s

P21/5W 12V 21/5W BAY15d

P21/5W 12V 21/5W BAY15d

P21W 12V 21W BA15s

P21W 12V 21W BA15s

W5W 12V 5W W2,1×9,5d

W5W 12V 5W W2,1×9,5d

W5W 12V 5W W2,1×9,5d

Аксессуары

Entry1

Федеральный интернет магазин Autocompas.ru:

Присутствие в 6 мегаполисах;

Ассортимент деталей более 16 млн.;

Наличие и цены от 516 поставщиков;

Свыше 30000 посетителей в день;

Консультации экспертов онлайн;

Наличный и безналичный расчет;

Работа со всеми регионами РФ;

Отгрузка от 2 до 24 часов;

Доставка ТК и почтой РФ.

2008-2020 Все права защищены: Parts Market, LLC; ООО Трейдмаркет запчастей

Источник

Автомобильные лампы для 206 (PEUGEOT)

Peugeot 206 дебютировал в 1998 году. Оригинальный дизайн и хорошие технические показатели позволили этому автомобилю стать бестселлером на европейском рынке. Автомобиль относится к классу В, выпускается с кузовами 3-х и 5-дверный хэтчбек и является достойным продолжением двухсотой серии Peugeot.

Облик автомобиля получился самобытным, запоминающимся и агрессивным: раскосые глаза-фары, динамичный и стремительный силуэт, большая колея, рельефные, выкрашенные в цвет кузова, бамперы с черными матовыми накладками. Всё это выглядит динамично и с оттенком авангардизма. Дизайнерам удалось найти компромисс между смелыми современными идеями и классическим французским стилем.

Специалисты Peugeot создали абсолютно новый кузов. Современные технологии и материалы позволили существенно снизить вес кузова, обеспечив при этом более высокую его безопасность. Интерьер под стать экстерьеру. Всё очень гармонично, практично и стильно. Салон получился довольно просторным и светлым. Общая площадь остекления 2,96 м² Эргономика водительского места на высоте. Удобство и комфорт за рулём Peugeot 206 обеспечивают: отличные сиденья, хорошая обзорность, приятный руль и четкая работа коробки передач. Ходовые качества Peugeot 206 так же порадуют владельца этого автомобиля. Плавность хода сочетается с отменной управляемостью и устойчивостью. Peugeot 206 Sedan достойный член семьи 206.

Этот автомобиль предназначен как для зрелых людей, так и для молодежи.

Источник

Лампы, используемые в авто Пежо 308/408

В автомобилях марки Пежо 308 и Пежо 408 используется стандартный и одинаковый набор ламп:

• Лампочка дальнего света типа Н1 – 2шт, 55 Вт;
• Ближний свет типа Н7 – 2шт, 55 Вт;
• Дневные ходовые, совмещенные с габаритными огнями, типа P21 и 5W соответственно – 2шт, 21/5 Вт;
• Передние/задние и боковые поворотники типа PY21W и WY5W соответственно – по 2шт каждый, 21/35 Вт;
• ПТФ типа H8 – 2шт, 35 Вт;
• Задний ПТФ типа P21W – 1шт, 35 Вт;
• Подсветка номерного знака типа W5W – 2шт, 5 Вт.

Некоторые изделия на Пежо 308 и Пежо 408 различаются в типах, вольтаже и количестве. Фонари стоп-сигналов на Пежо 408 соответствуют типу P21 и представлены в количестве 2шт. На второй модели автомобиля их 4.

Замена ламп дальнего света

Дальнее освещение используется в автомобиле не часто, однако это не означает, что не нужно следить за исправностью его работы. Замена ламп – легкий процесс, поэтому ради него записываться в очередь на СТО не стоит. Новички, а тем более опытные водители справятся с ним самостоятельно.

Замена ламп дальнего света проводится по инструкции:

1. Первоначально открывается капот.
2. Демонтируется пластиковая защита. Если она повреждена, имеются трещины или сколы, ее также нужно заменить.
3. С фары снимается защитный резиновый кожух.

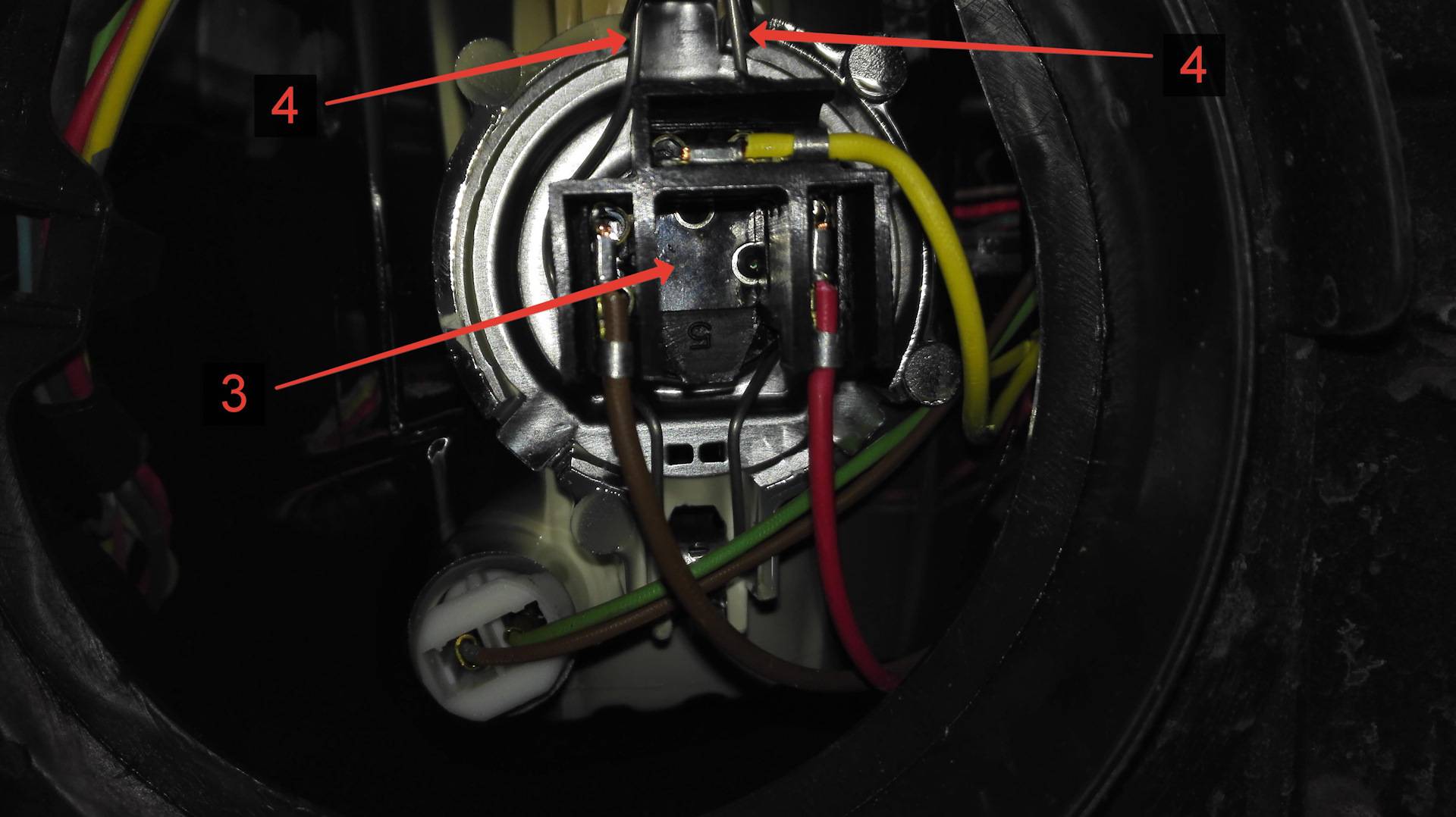

4. Открываются защелки и фиксаторы. Дальнее освещение заменяется легче ближнего или противотуманного, поскольку работать на ощупь не приходится. Автомобилист видит все, что он делает.
5. Старая лампа Пежо вынимается, на ее место помещается новое изделие. Лампу трогать пальцами нежелательно, лучше держать за цоколь или использовать перчатки.

Замена ламп дальнего света – идеальная возможность научиться взаимодействовать с системой освещения, т.к. процесс отличается легкостью и доступностью.

Но сначала про ложку меда: шик, блеск и красота «Пежо 307»

Его горести и радости имеют один корень: Peugeot 307 — Fabriqué en France. Отсюда дорогие материалы отделки, богатое оснащение, удачная компоновка салона.

По меркам класса, у «Пежо 307» прекрасный пластик консоли и дверей (залог отсутствия скрипов зимой), шикарные опции вроде панорамной крыши в старших версиях, а внутри в нем без оговорок будет просторно четырем половозрелым людям (пяти — с оговорками).

Как и положено хорошему европейскому автомобилю из «нулевых», Peugeot 307 баловал покупателей разнообразием. Помимо банальных трех- и пятидверных хэтчбеков, были еще роскошный универсал и купе-кабриолет с жесткой крышей. Универсал заслуживает отдельных дифирамбов.

У кабриолета свои сильные стороны — жесткая крыша, например. Не в сезон машина выглядит (и эксплуатируется) как обычное купе.

Про хэтчбеки говорить особо нечего: хэтч и хэтч. Европейский С-класс как он есть: компактная машина на каждый день, собранная по принципу «Разумно, достаточно и не бедно».

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Лампа ближнего света на Пежо 308: особенности замены осветительных приборов в Peugeot, маркировки, фото и видео Лампа ближнего света на Peugeot 308 достается довольно легко просто вытягиваете ее, на этом работы по разборке можно считать законченными. Спрашивайте, я на связи!

Как выбрать лампочку ближнего света на Peugeot 206?

Начнем содержание нашей статьи с выбор лампы ближнего света на мой пежо 206 , у вас скорее всего уже есть комплект запасных лампочек в бардачке вашего автомобиля. Тем не менее, возможно, вы уже использовали запасную лампочку и не хотите покупать полный комплект. Или, может быть, вы хотите увеличить мощность своих фар и, как следствие, выбрать более эффективную лампу. Когда мы говорим о лампочки ближнего света на ваш Peugeot 206, мы также ориентируемся на H7 лампочки, это на самом деле «техническое» название этой лампочки. Вот различные виды лампочек и их плюсы:

• Галогенная лампа ближнего света Peugeot 206 : Этот первый тип ламп имеет много плюсов, они подходят для любого бюджета, потому что они являются наиболее доступными лампами. Преимущество галогенных ламп ближнего света для вашего автомобиля состоит в том, что они дают мощный и точный луч, но имеют тенденцию создавать желтый свет, который довольно быстро утомляет глаза. Кроме того, они имеют скромный срок службы и могут довольно быстро сгореть без всякой причины.
• Ксеноновая лампа ближнего света:Замена лампы ближнего света вашего Peugeot 206 на ксенон — это выбор среднего класса. На самом деле он обеспечит вам мощность и белый цвет, близкий к светодиодному освещению, но по сроку службы будет между галогеном и ксеноном. Так же и по бюджету.
• Светодиодная лампа ближнего света:Заменив лампочку ближнего света вашего автомобиля на светодиодную, автомобилисты будут заинтересованы в переходе на эту технологию. На самом деле, светодиодная лампа, во-первых, создает мощный белый свет, который не утомляет глаза, кроме того, у нее очень долгий срок службы, вы можете заменить Peugeot 206 до того, как вам понадобится заменить лампочку, в конце концов, потребление энергии очень низкое, забытая фара будет иметь меньше последствий, чем со штатными лампочками. С другой стороны, вы должны знать, что цена покупки будет выше, и что для некоторых моделей вам потребуется адаптер для их установки.

Проверка внешнего освещения Peugeot 207

Детали и расходники:

• Дальний свет: лампа H1 — 55W (6216.98)
• Ближний свет: лампа H1 — 55W (6216.98)
• Стояночный огонь: лампа W5W (6216.A1)
• Передний указатель поворота: лампа PY21W (6216.A0)
• Дополнительный (повторитель) указатель поворотов : лампа W5W (6216.C1)
• Фонарь регистрационного знака: лампы W5W (6216.A1)
• Дополнительный стоп сигнал: лампы W5W (6216.A1)
• Фонарь стоп-сигнала: лампа P21W (6216.A4)
• Противотуманный фонарь: лампа P21W (6216.A4)
• Фонарь заднего хода: лампа P21W (6216.A4)
• Указатель поворота: лампа PY21W (6216.A0)
• Стояночный огонь: лампа R5W (6216.C2)
• Противотуманная фара: лампа H11 — 55W (6216.A3)
• Фары с курсовой коррекцией: лампа H7 — 55W (6216.97)

Примечание:

Проверьте внешнее освещение, поочередно включив габаритные огни, ближний свет фар, дальний свет фар, противотуманные фары на Пежо 207 (в некоторых комплекциях автомобиля), задний противотуманный фонарь, указатели поворотов и их повторители, аварийную сигнализацию, стоп-сигналы и фонари заднего хода.

После поездки под сильным дождем или мойки автомобиля рассеиватели фар и задних фонарей могут выглядеть побелевшими, что обусловлено разницей значений температуры воздуха внутри и снаружи фар. Это явление аналогично запотеванию стекол окон автомобиля изнутри во время дождя и не является признаком неисправности.

В зависимости от версии, используют 2 типа фар:

• Обычные блок-фары;
• Фары с эллипсоидным отражателем и курсовой коррекцией луча

Лампы блок-фары Пежо 207:

1 — дальний свет: лампа H1 — 55W;

2 — передний стояночный свет: лампа W5W;

3 — ближний свет: лампа H1 — 55W;

4 — указатель поворота: лампа PY21W.

Примечание:

В комплекциях автомобилей с элипсоидным отражением фар и корекцией лучей дополнительно используются:

• противотуманная фара: лампа H11 — 55W;
• фары с курсовой коррекцией: лампа H7 — 55W.

Лампы задних фонарей:

1 — фонарь стоп-сигнала: лампа P21W;

2 — стояночный огонь: лампа R5W;

3 — противотуманный фонарь: лампа P21W;

4 — фонарь заднего хода: лампа P21W;

5 — указатель поворота: лампа PY21W.

Дополнительный (повторитель) стоп-сигнал.

Дополнительный стоп сигнал Пежо 207: лампы W5W.

Фонарь подсветки регистрационного знака

Фонарь подсветки регистрационного знака: лампы W5W.

Дополнительный (повторитель) указатель поворотов:

Дополнительные указатели поворотов: лампы W5W.

В статье не хватает:

Фото деталей и расходников

Источник

Блок с предохранителями в салоне Peugeot 206

Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.

Вариант 1 (до 2002 г.в.)

Схема

Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.

Расшифровка

F1	(50A) Антиблокировочная система (ABS)
F2	(5A) Панель приборов
F3	—
F4	(5A) Многофункциональный модуль управления
F5	—
F6	(5A) Управление двигателем, иммобилайзер
F7	(15А) Кабриолет (складная крыша)
F8	(10A) Светодиод охранной сигнализации, цифровой многофункциональный дисплей, аварийные сигнальные лампы, приборная панель, внутренние лампы
F9	(5A) Многофункциональный модуль управления
F10	—
F11	(10A) LH стоп-сигнал, центральный светильник
F12	(10A) Стопорная лампа RH
F13	—
F14	(30A) Задние электрические стеклоподъемники
F15	(20A) Габаритные огни, гнездо для прицепа
F16	—
F17	—
F18	(10A) Лампа подсветки аудиоустройства, лампа прикуривателя, часы, подсветка прибора, цифровой многофункциональный дисплей, лампочки номерного знака, подсветка переключателя, переключатели переключения передач, лампа
F19	(5A) Задние противотуманные фары
F20	—
F21	—
F22	(10A) Контрольная лампа генератора переменного тока, часы, цифровой многофункциональный дисплей, лампа для перчаточного ящика, приборная панель, внутренние лампы, система навигации, датчик дождя, электрические стеклоподъемники
F23	(20A) Прикуриватель
F24	(15A / 20A) Аудиосистема
F25	(20A) Система мойки / очистки заднего стекла, система промывки / очистки лобового стекла
F26	—
F27	(5A) Многофункциональный модуль управления
F28	—
F29	(10A) LH фара дальнего света
F30	(10A) RH фара дальнего света, сигнальная лампа дальнего света фар
F31	(10A) LH фара ближнего света
F32	(10A) RH фара ближний свет, фара ближнего света «на» контрольная лампа
F33	(5A) Омыватели фар
F34	(10A) Боковая лампа LH, задняя фара LH
F35	(10A) Боковая лампа RH, задняя фара RH
F36	—
F37	(5A) Модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ / WJZ
F38	(5A) Переключатель тройного давления хладагента переменного тока, реле вентилятора двигателя 2
F39	—
F40	(20A) Обогреватель / кондиционер (AC)
F41	(5А) Запасной
F42	(10A) Запасной
F43	(30A) Запасной
F44	(20А) Запасной
F45	(15A) Запасной

Вариант 2 (с 2002 г.в.)

Схема

Описание

1	15А Электроподогрев сиденья, сирена охранной сигнализации
4	20А Многофункциональный дисплей, компьютер бортовой системы навигации, освещение багажника, автомагнитола
5	15А Блок диагностики автоматической коробки передач
6	10А Датчик уровня охлаждающей жидкости, блок АКП, автомагнитола
7	15А Дополнительные приборы и оборудование учебного автомобиля, блок охранной сигнализации
9	30А Стеклоподъемники задних дверей
10	40А Электрообогреватели заднего стекла и наружных зеркал
11	15 Стеклоочиститель заднего стекла
12	30А Передние стеклоподъемники, вентиляционный люк
14	10А Электронный блок управления двигателя, подушки безопасности, подрулевые переключатели, датчик дождя
15	15А Панель приборов, многофункциональный дисплей, компьютер бортовой системы навигации, блок управления климатической установкой, автомагнитола
16	30 Блок управления запиранием/отпиранием дверей
20	10А Правый стоп-сигнал
21	15А Левый стоп-сигнал, третий стоп-сигнал
22	30А Передний плафон общего освещения и задний плафон (206 SW), плафон местного освещения, подсветка перчаточного ящика, прикуриватель, задняя розетка 12 V (206 SW)
S1	Шунт PARC

Подбор цоколей ламп для автомобилей Peugeot

В списке мы привели самые распространенные модели выбранной марки автомобиля. (Сокращение ПТФ — противотуманные фары)

Марка	Вид лампы	Цоколь
206	Ближний	H7
Дальний	H7
ПТФ	H1
206 CC	Ближний	H7
Дальний	H7
ПТФ	H1
207 (2006г. — 2008г.)	Ближний	H7
Дальний	Н1
ПТФ	H11
207 (2008г. — наст. время)	Ближний	H7
Дальний	Н1
ПТФ	—
3008 с би-ксеноном (2009г. — наст. время)	Ближний	D1S
Дальний	D1S
ПТФ	—
3008 с галогеном (2009г. — наст. время)	Ближний	H7
Дальний	H7
ПТФ	—
307 с галогеном (2009г. — наст. время)	Ближний	H7
Дальний	H1
ПТФ	H1
307 с ксеноном (2009г. — наст. время)	Ближний	D1S
Дальний	Н7
ПТФ	H1
307 CC	Ближний	H7
Дальний	H1
ПТФ	H1
307 CC с ксеноном (2009г. — наст. время)	Ближний	D1S
Дальний	Н7
ПТФ	H1
308 с би-ксеноном (2007г. — наст. время)	Ближний	D1S
Дальний	D1S
ПТФ	Н8
308 с галогеном (2007г. — наст. время)	Ближний	H7
Дальний	Н1
ПТФ	H8
4007 с галогеном (2007г. — наст. время)	Ближний	H11
Дальний	H7
ПТФ	H11
4007 с ксеноном (2007г. — наст. время)	Ближний	D2S
Дальний	H7
ПТФ	H11
406	Ближний	H7
Дальний	H7
ПТФ	H1
508 с би-ксеноном (2010г. — наст. Время)	Ближний	D1S
Дальний	D1S
ПТФ	H8
508 с галогеном (2010г. — наст. время)	Ближний	H7
Дальний	H7
ПТФ	H8
607 с галогеном (2000г. — 2008г.)	Ближний	H7
Дальний	H1
ПТФ	H1
607 с ксеноном (2000г. — 2008г.)	Ближний	D2R
Дальний	H1
ПТФ	H1

ВНИМАНИЕ. Данная информация имеет ознакомительный характер

Возможно различие установленных ламп в Вашем автомобиле и в таблице. Для более точного определения цоколя ламп рекомендуем уточнить подробнее в руководстве по Вашему автомобилю, или посмотреть маркировку лампы непосредственно вытащив ее из фары. На некоторых типах фар присутствует маркировка (или наклейка) на корпусе самой фары.

Источник

Макси предохранители

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

​

Схема блока предохранителей моторного отсека

Распределение предохранителей в моторном отсеке (2002 г.)

№	Оценка	функции
один	10А	Блок предпускового подогрева (дизель) — Датчик воды в дизельном топливе — Выключатель света заднего хода — Датчик скорости — Датчик расхода воздуха (дизель)
2	15А	Электромагнитный клапан адсорбера — топливный насос
3	10А	Блок управления АБС
4	10А	Блок управления автоматической коробкой передач — Блок управления двигателем
5	–	Не используется
7	–	Не используется
8	20А	Блок реле вентилятора — Блок управления двигателем — ТНВД — Регулятор высокого давления дизельного топлива — Электромагнитный клапан управления двигателем
9	15А	Левый ближний свет
10	15А	Правый ближний свет
11	10А	Левый дальний свет
12	15А	Правый дальний свет
тринадцать	15А	Рог
14	10А	Насосы омывателей переднего и заднего стекол
15	30А	Обогрев корпуса дроссельной заслонки — Дизельный насос — Кислородный датчик — Блок управления двигателем — Датчик расхода воздуха — Катушка зажигания — Электромагнитный клапан управления двигателем — Дизельный подогреватель — Форсунки
шестнадцать	30А	Реле воздушного насоса
17	30А	Стеклоочистители на высокой и низкой скорости
18	40А	Вентилятор кондиционера
макси предохранители:
один *	20А	Вентилятор
2 *	60А	Пресс
3 *	30А	Пресс
4 *	70А	Интегрированный интерфейс системы питания
5 *	70А	Интегрированный интерфейс системы питания
6 *	–	Не используется
7 *	30А	Мощность замка зажигания
8 *	–	Не используется
* Предохранители Maxi обеспечивают дополнительную защиту электрических систем. Любые работы с ними должны выполняться дилером PEUGEOT.

Лампочки Peugeot

• Напряжение : 12
• Номинальная мощность : 21/5
• Тип ламп: P21/5W
• Исполнение патрона: BAY15d

• Тип ламп: Софитная лампа
• Напряжение : 12
• Номинальная мощность : 10
• Форма лампы: T10,5×38
• Исполнение патрона: SV8,5

• Тип ламп: H9
• Напряжение : 12
• Номинальная мощность : 65
• Исполнение патрона: PGJ19-5

• Тип ламп: H1
• Напряжение : 12
• Номинальная мощность : 55
• Исполнение патрона: P14,5s
• Количество: 1

• Тип ламп: H3
• Напряжение : 12
• Номинальная мощность : 55
• Исполнение патрона: PK22s
• Количество: 1

• Тип ламп: H3
• Напряжение : 24
• Номинальная мощность : 70
• Исполнение патрона: PK22s

• Тип ламп: H11
• Напряжение : 12
• Номинальная мощность : 55
• Исполнение патрона: PGJ19-2

• Тип ламп: H8
• Напряжение : 12
• Номинальная мощность : 35
• Исполнение патрона: PGJ19-1

• Тип ламп: H1
• Напряжение : 12
• Номинальная мощность : 55
• Исполнение патрона: P14,5s

• Тип ламп: H1
• Напряжение : 12
• Номинальная мощность : 55
• Исполнение патрона: P14,5s
• Количество: 1

• Исполнение патрона: P14,5s
• Напряжение : 12
• Номинальная мощность : 55
• Тип ламп: H1

• Тип ламп: R10W
• Напряжение : 12
• Номинальная мощность : 10
• Исполнение патрона: BA 15 s

• Тип ламп: P21 / 4W
• Напряжение : 12
• Номинальная мощность : 21/4
• Исполнение патрона: BAZ 15 d

• Тип ламп: H1
• Напряжение : 12
• Номинальная мощность : 55
• Исполнение патрона: P14,5s

• Тип ламп: H3
• Напряжение : 12
• Номинальная мощность : 55
• Исполнение патрона: PK22s

• Тип ламп: H9
• Напряжение : 12
• Номинальная мощность : 65
• Исполнение патрона: PGJ19-5

• Тип ламп: PY21W
• Напряжение : 12
• Номинальная мощность : 21
• Исполнение патрона: BAU15s

• Тип ламп: P21/5W
• Напряжение : 12
• Номинальная мощность : 21/5
• Исполнение патрона: BAY15d

• Тип ламп: Софитная лампа
• Напряжение : 12
• Номинальная мощность : 10
• Исполнение патрона: SV8,5
• Форма лампы: T10,5×38

• Тип ламп: W5W
• Напряжение : 12
• Номинальная мощность : 5
• Исполнение патрона: W2,1×9,5d

• Тип ламп: H7
• Напряжение : 12
• Номинальная мощность : 55
• Исполнение патрона: PX26d

• Тип ламп: H2
• Напряжение : 24
• Номинальная мощность : 70
• Исполнение патрона: X511

• Тип ламп: P21W
• Напряжение : 24
• Номинальная мощность : 21
• Исполнение патрона: BA15s

• Тип ламп: T4W
• Напряжение : 24
• Номинальная мощность : 4
• Исполнение патрона: BA9s

• Тип ламп: H11
• Напряжение : 24
• Номинальная мощность : 70
• Исполнение патрона: PGJ19-2

• Тип ламп: D2S (Газоразрядная лампа)
• Напряжение : 85
• Номинальная мощность : 35
• Исполнение патрона: P32d-2

• Тип ламп: D1S (Газоразрядная лампа)
• Напряжение : 85
• Номинальная мощность : 35
• Исполнение патрона: Pk32d-2

• Исполнение патрона: BAY15d
• Тип ламп: P21/5W
• Напряжение : 12
• Номинальная мощность : 21/5

• Исполнение патрона: BA9s
• Тип ламп: T4W
• Напряжение : 12
• Номинальная мощность : 4

• Напряжение : 24
• Номинальная мощность : 5
• Тип ламп: R5W
• Исполнение патрона: BA15s

• ←
• 1
• 2
• 3
• →

Независимо от того, где вы находитесь, мы доставим товар в указанные сроки, и он гарантированно подойдет на заявленный автомобиль. Мы знаем все о специфичности запчастей и их применимости. Не сомневайтесь в выборе той или иной запчасти, мы все равно проверим каждый заказ на соответствие и перезвоним, таким образом мы страхуем вас от возможных ошибок, обеспечиваем лучший сервис при покупке и безупречную поддержку клиентов.

Источник

Лампы, используемые в авто Пежо 308/408

В автомобилях марки Пежо 308 и Пежо 408 используется стандартный и одинаковый набор ламп:

• Лампочка дальнего света типа Н1 – 2шт, 55 Вт;
• Ближний свет типа Н7 – 2шт, 55 Вт;
• Дневные ходовые, совмещенные с габаритными огнями, типа P21 и 5W соответственно – 2шт, 21/5 Вт;
• Передние/задние и боковые поворотники типа PY21W и WY5W соответственно – по 2шт каждый, 21/35 Вт;
• ПТФ типа H8 – 2шт, 35 Вт;
• Задний ПТФ типа P21W – 1шт, 35 Вт;
• Подсветка номерного знака типа W5W – 2шт, 5 Вт.

Некоторые изделия на Пежо 308 и Пежо 408 различаются в типах, вольтаже и количестве. Фонари стоп-сигналов на Пежо 408 соответствуют типу P21 и представлены в количестве 2шт. На второй модели автомобиля их 4.

Основной блок находится в моторном отсеке с левой стороны.

Вариант 1 (до 2002 г.в.)

Фото-схема

Описание

R1	Реле противотуманных фар
R2	Реле насоса воздуха (AIR)
R3	Реле управления двигателем
R4	Реле звукового сигнала
F1	(70A) Многофункциональный модуль управления
F2	(40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя
F3	(70A) Подогреватель охлаждающей жидкости двигателя-HDi
F4	—
F5	(20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари
F6	(5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений
F7	(5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током)
F8	(70A) Блок предохранителей
F9	(50A) Многофункциональный модуль управления
F10	(40A) Переключатель света
F11	(60A) Блок предохранителей
F12	(50A) переключатель зажигания
F13	(40A) переключатель зажигания
F14	(5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар
F15	—
F16	(30A) Антиблокировочная система (ABS)
F17	(30A) Антиблокировочная система (ABS)
F18	(20A) Омыватели фар — некоторые модели
F19	—
F20	(15A) Топливный подогреватель-HDi некоторые модели
F21	(5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ
F22	(10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели
F23	(5A) Антиблокировочная система (ABS)
F24	(5A) Управление двигателем, реле таймера свечи накаливания
F25	(10A) Топливный насос, переключатель инерционного отключения топлива (IFS)
F26	(10A / 30A) Управление двигателем, топливный насос
F27	(5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT)
F28	(5A) Нагреватель корпуса дроссельной заслонки
F29	(20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR)
F30	(10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой
F31	(10A) Передняя противотуманная фара слева
F32	(10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS)
F33	(10A) Автоматическая коробка передач (AT)
F34	(5A / 15A) Управление двигателем

Вариант 2 (с 2002 г.в.)

В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.

Таблица с обозначением

1	10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя
2	15А Электромагнитный клапан абсорбера, топливный насос
3	10А Компьютер АБС
4	10А Компьютер автоматической коробки передач, компьютер двигателя
5	Не используется
7	20А Насос омывателя фар
8	20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя
9	15АЛевая фара ближнего света
10	15А Правая фара ближнего света
11	10А Левая фара дальнего света
12	15А Правая фара дальнего света
13	15А Звуковые сигналы
14	10А Насосы омывателей ветрового и заднего стекол
15	30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки
16	30А Реле компрессора
17	30А Максимальная и малая скорости работы стеклоочистителя
18	40А Электровентилятор системы отопления и вентиляции

Некоторые реле находятся внутри блока.

Реле бензонасоса

Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.

Предохранители высокой мощности

Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.

Описание

• (20A) Реле вентилятора системы охлаждения
• (70A) Модуль управления ABS
• (30A) Модуль управления ABS
• (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
• (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
• (30A) Насос гидроусилителя рулевого управления
• (30A) Включатель зажигания
• (30A) Выходной усилитель аудиоустройства

Sagem S2000. Идентификация

ЭБУ, с которого мы начнём, Sagem S2000, устанавливался на автомобили Citroen и Peugeot:

• Citroen Berlingo M49 2000-2001 с двигателем KFW TU3JP
• Citroen C5 I 2001-2004 VAN с двигателем 6FZ EW7J4
• Citroen Saxo II 2000-2003 с двигателем KFW TU3JP
• Citroen Xsara II 2000-2006 с двигателем KFW TU3JP
• Peugeot 106 1996-2004 с двигателем KFW TU3JP
• Peugeot 206 2001-. с двигателем KFW TU3JP
• Peugeot 306 1998-2003 с двигателем KFW TU3JP
• Peugeot 307 2001-2005 VAN с двигателем KFW TU3JP
• Peugeot 406 1997-2003 с двигателем 6FZ EW7J4
• Peugeot Partner M49 1996-2002 с двигателем KFW TU3JP

Внешние признаки Sagem S2000

Глядя на этот тип ЭБУ Sagem и его стикеры (наклейки), нужно обратить внимание на номер HOM: S2000-2B — вместо «2B» может быть любое цифро-буквенное значение, а «S2000» говорит о том, что блок относится к самому первому типу этих блоков. В технической документации PSA их так и называют Sagem S2000 (иногда можно встретить обозначение Sagem S2000P)

Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда — 24х36х24. Верхний ряд контактов (A4. H4, A1. M1 и A1. H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком).

Если открутить заднюю крышку ЭБУ, можно увидеть полностью залитую компаундом, плату. Из компаунда будет выступать электролитический конденсатор. Так вот на первых блоках Sagem S2000, он расположен там, где показано на фотографии выше.

Блок с предохранителями в салоне пежо 206

Он находится под панелью приборов, с левой стороны за защитной крышкой. Для доступа надо повернуть крепление.

p, blockquote 19,0,0,0,0 –>

p, blockquote 20,0,0,0,0 –>

Вариант 1 (до 2002 г.в.)

Схема

p, blockquote 21,0,0,0,0 –>

p, blockquote 22,0,0,0,0 –>

Нумерация идет с права налево с верху вниз. Так же номер указан на метке крепления предохранителя.

p, blockquote 23,0,0,0,0 –>

Расшифровка

Вариант 2 (с 2002 г.в.)

p, blockquote 26,0,0,0,0 –>

Схема

p, blockquote 27,0,0,0,0 –>

p, blockquote 28,0,0,0,0 –>

Описание

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

p, blockquote 31,0,0,0,0 –>

• Пересвет приборной панели дэу нексия 150



• Как поменять лампочку в багажнике рено сандеро 1



• При включении поворотника включается дальний свет ваз 2112



• Подсветка ног киа спектра своими руками



• Подключение противотуманных фар лада х рей
