Меняем лампу ближнего света на Пежо 307 своими руками

Лампы для Пежо 3008. Общие рекомендации по эксплуатации

Автомобиль Пежо 3008 является одной из наиболее распространенных и востребованных моделей производителя. Поэтому найти на него запчасти и детали легко, причем не только у официальных поставщиков.

Система освещения марки 3008 (как и любой другой) – важная составляющая безопасного процесса езды. В связи с этим заменять ее необходимо при первых признаках неправильной работы.

Чтобы верно выбрать лампы на Пежо 3008, специалисты советуют:

  • При покупке обязательно указывать год выпуска и модификацию транспортного средства;
  • Запомнить или записать номер кузова автомобиля (при приобретении деталей у официальных дистрибьюторов);
  • Использовать артикул детали. Любая оригинальная лампа Пежо не отпускается с завода без него. Если ранее покупалась неоригинальная деталь, то артикул может указываться неправильно, либо вообще отсутствует.

Указанные рекомендации подойдут не только владельцам Пежо 3008, но и любых других марок авто.

Замена ламп ближнего света

Лампы ближнего света располагаются в верхней и самой удаленной части системы освещения. Однако это не означает, что самостоятельно заменить их не удастся. Процесс съема и установки легкий, даже у новичка он не займет более получаса.

Для замены лампы ближнего света необходимо следовать инструкции:

  1. Снимается заглушка (резиновый обод по кайме фары).
  2. Аккуратно вытаскивается провод на питание. Необходимо быть внимательными, нередко стирается изоляционный материал, а на проводе остается небольшой заряд тока. Удар не опасен, но неприятен.
  3. Лампа Пежо прижата специальными металлическими защелками, которые нужно разомкнуть. Процесс осложняется за счет невозможности увидеть свои действия. В нижней части петля, а защелки нужно отодвинуть в правую и левую сторону соответственно.
  4. Вытаскивается изделие, заменяется на новое.
  5. Лампы ближнего светамонтируются на прежнее место в обратном порядке.

Если после смены ближний свет не загорается, рекомендуется проверить плотность вхождения штекеров с проводами питания. Новички часто допускают распространенную ошибку, когда не засовывают его до конца. Из-за этого ток не подается.

Все водители наиболее часто используют ближний свет. Поэтому при малейших неполадках с его подачей надо ремонтировать неисправность.

Замена ламп ближнего света в Пежо

В любом случае стоит снять контакты с клеммы, протереть и зачистить контакты. При этой неисправности ближний свет может не гореть совсем, а может гореть через. Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе из строя именно этого элемента.

Как и в предыдущем случае, сразу две лампы перегореть не могут. В данной теме будет небольшая инструкция по замене ламп в фонарях Peugeot Из инструментов Иногда встречается неисправность самой кнопки включения ближнего света и габаритных огней. Если всё проверено, а свет не появился на двух фарах одновременно, разбираем или меняем кнопку включения. Её цена в пределах рублей в зависимости от производителя, поэтому на пожилых машинах все же стоит провести замену.

Вам знакома такая ситуация: Если фары так и не горят то дальнейший поиск осуществляется под капотом автомобиля. Следует внимательно осмотреть имеющиеся провода и соединения, пошевелить клеммы, подходящие к фарам, проверить лампы освещения.

Иногда вследствие скачка напряжения в бортовой сети случается так, что перегорают обе лампы одновременно. Многие сталкиваются с такой проблемой, как запотевание фар. Почему потеют фары и как бороться с запотевание Редко, но иногда выходит из строя реле фар ближнего света.

Оно находится в том же блоке предохранителей и обозначено К9, на нём изображена пиктограмма ближнего света. В этом случае обе лампы ближнего света гореть не будут, а габаритные огни и дальний свет остаются работоспособными. Не горит противотуманная фара пежо Peugeot Как включить противотуманные фары?

Peugeot 307 2005, 110 л. с. — расходные материалы

На Пежо Как просушить фару от конденсата не снимая. Как подключить фару заднего хода на ваз. Куда подключить противотуманные фары на ваз Как правильно настроить фары ближнего света. Как снять заднюю фару шкода октавия тур. Как включать ближний свет фар ваз Как разобрать фару на тойота ярис.

ВНИМАНИЕ. Если Вы не видите наших видео роликов , значит у Вас включен блокиратор ADBlock

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

Магазины автолитературы :

голоса

Рейтинг статьи

Езда с замененными лампами

После замены ламп, при условии соблюдения всех вышеперечисленных условий, новые световые приборы прослужат Вам долгую и надежную службу. После ремонта у нас, ваша езда по темным и недостаточно видимым дорогам вновь станет комфортной и безопасной! Если же вдруг у Вас возникнет еще какая-то проблема с Вашим Peugeot 308, Вы всегда можете обратиться к нам! Мы работаем без выходных и праздников, и готовы приступить к разрешению Вашей проблемы в любое удобное для Вас время. Так же вы можете заранее записаться по телефону или в разделе «Записаться к мастеру» на нашем сайте. Постоянные клиенты и пенсионеры получают скидку. Если же у Вас остались какие-то вопросы, Вы всегда можете обратиться к нам по телефону и получить бесплатную консультацию.

Тормозная система

  • Установка бачка тормозной жидкости Peugeot 307 своими руками
  • Поменять блок абс Пежо 307
  • Ремонт датчика абс Peugeot 307
  • Заменить задние тормозные диски Peugeot 307
  • Как заменить задние тормозные колодки Peugeot 307
  • Как поменять колодки ручника Пежо 307
  • Как поменять передние тормозные диски Peugeot 307
  • Поменять передние тормозные колодки Peugeot 307
  • Установка ручника Peugeot 307
  • Как поменять тормозной цилиндр Peugeot 307
  • Как поменять тормозную жидкость Пежо 307
  • Как заменить тормозные трубки Пежо 307
  • Как заменить тормозные шланги Пежо 307
  • Ремонт троса ручника Peugeot 307
  • Как поменять трос ручного тормоза Пежо 307 своими руками

Предохранители в моторном отсеке PEUGEOT, Пежо 307

Предохранители под капотом находятся с левой стороны по ходу движения.

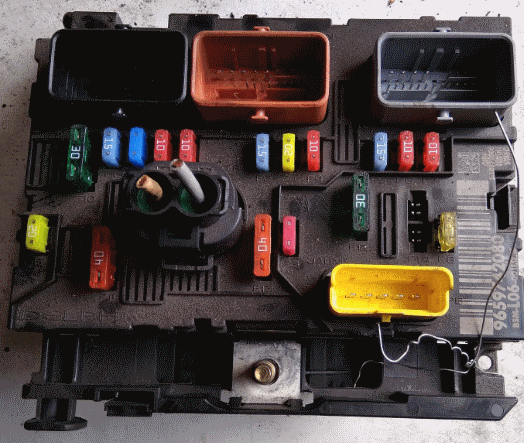

При этом блок под крышкой выглядит так.

Что относительно предназначения предохранителей, то они следующие…

  1. 10А Выключатель фонаря заднего хода автоматической коробки, реле блокировки автоматической коробки, выключатель фонаря заднего хода механической коробки, датчик скорости, блок электропитания свечей накаливания, датчик присутствия воды в дизельном топливе, расходомер воздуха DW.
  2. 15A Электроклапан абсорбера топливных паров, топливный насос.
  3. 10A Электронный блок усилителя рулевого управления, электронный блок АБС или ESP.
  4. 10A Компьютер впрыска, реле группы вентиляторов охлаждения двигателя, реле системы дополнительного подогрева, электронный блок АКП, электронный блок управления переключением передач в АКП, реле шифт-лок АКП.
  5. 15A Датчик сажевого фильтра.
  6. 15A Передние противотуманные фары.
  7. 20A Электродвигатель насоса омывателя фар.
  8. 20A Реле группы вентиляторов охлаждения двигателя, цепь электропитания компьютера впрыска.
  9. 15A Левая фара ближнего света.
  10. 15A Правая фара ближнего света.
  11. 10A Левая фара дальнего света.
  12. 10A Правая фара дальнего света.
  13. 15A Звуковой сигнал.
  14. 10A Электродвигатели насосов омывателей ветрового и заднего стекол.
  15. 30A Кислородные датчики, электро клапан системы рециркуляции отработавших газов, катушка зажигания, регулятор высокого давления системы топливо подачи дизельного двигателя, цепь электропитания инжекторов.
  16. 40A Электро клапан регулирования давления наддува силового агрегата с АКП.
  17. 30A Реле нормального и ускоренного режимов работы очистителя ветрового стекла.
  18. 40A Электродвигатель системы кондиционирования воздуха.

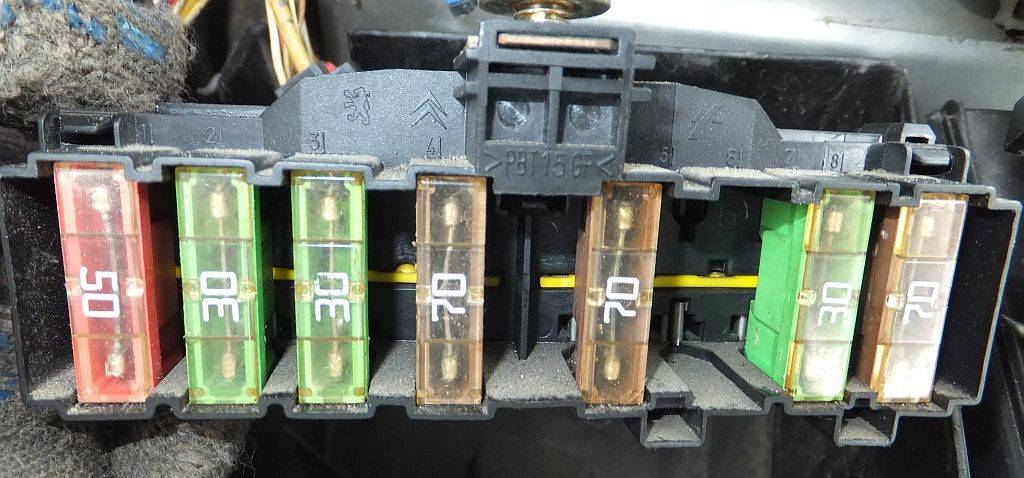

Также с торца блока установлены силовые предохранители. Они имеют больший размер и рассчитаны на большие токи.

Их предназначение:

130/50А Группа вентиляторов охлаждения двигателя.
230А Электродвигатель насоса систем ESP/ABS.
330А Электроклапаны систем ESP/ABS.
460/70А Цепь питания интеллектуального блока управления коммутацией бортовых систем.
570А Цепь питания интеллектуального блока управления коммутацией бортовых систем.
620А Электроподогрев сидений.
730А Замок зажигания с противоугонной системой, цепь электропитания.
870А Электродвигатель насоса усилителя рулевого управления.

Блок под капотом

Фото — пример

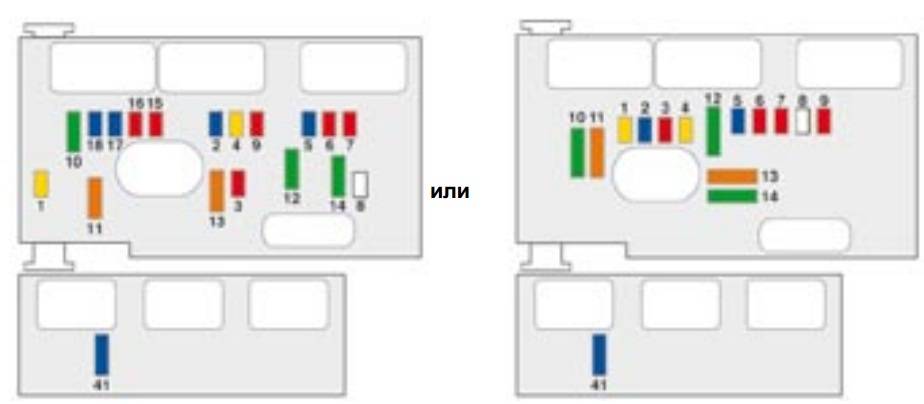

Схема

Назначение элементов

  1. 20 A Питание компьютера двигателя и реле большой скорости вентилятора системы охлаждения.
  2. 15 A Звуковой сигнал.
  3. 10 A Омыватели переднего и заднего стекол.
  4. 20 A Омыватель фар.
  5. 15 A Топливный насос и электромагнитный клапан адсорбера (на бензиновом двигателе 2,0 л).
  6. 10 A Процессор четырехступенчатой АКП, выключатель блокировки рычага селектора АКП, импульсный выключатель стеклоподъемника, реле большой скорости вентилятора системы охлаждения, левая и правая ксеноновые фары.
  7. 10 A Компьютер ABS/ESP, компьютер насоса усилителя руля.
  8. 25 A Замок зажигания, выключатель стартера.
  9. 10 A Блок дополнительного подогрева (Дизель), датчик уровня охлаждающей жидкости.
  10. F10 30 A Компоненты системы электронного управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики, компьютеры, форсунки, свечи накаливания), электромагнитный клапан адсорбера (на бензиновых двигателях 1,4 л и 1,6 л).
  11. 40 A Вентилятор кондиционера.
  12. 30 A Малая/большая скорость очистителя ветрового стекла.
  13. 40 A Питание интеллектуального коммутационного блока (+ после замка зажигания).
  14. 30 A Компрессор (бензиновые двигатели 2 л).
  15. 10 A Правая фара дальнего света.
  16. 10 A Левая фара дальнего света.
  17. 15 A Левая фара ближнего света.
  18. 15 A Правая фара ближнего света.

Отдельно размещен F41 — 15 A Процессор шестиступенчатой АКП. Предохранители высокой мощности (макси) находятся в нижней части блока.

Описание макси предохранителей (MF)

MF1 30 A Вентилятор системы охлаждения 200 W. / 50 A Вентилятор системы охлаждения 400 W и 460 W. MF2 30 A Насос системы ABS/ESP. MF3 30 A Электромагнитные клапаны системы ABS/ESP. MF4 80 A Питание интеллектуального коммутационного блока. MF5 80 A Питание интеллектуального коммутационного блока. MF6 80 A Блок предохранителей салона. MF8 70 A Насос гидроусилителя руля.

Замена ламп в дальний свет Peugeot

Здравствуйте дорогие читатели, вот наконецто на мартовский праздниках и добрались мои руки дополнить отзыв! Отзыв о Peugeot Купил Пежо в мае года, у официального дилера PeugeotЮгавтоКраснодар. Подбирал очередной автомобиль исходя из следующих основных критериев : большой вместительный салон, для семейных поездок, большой багажник, высокий клиренс, достаточно мощный мотор, автоматкоробка, цена до 1.

Общие итоги после долгожданного Наконецто машина отремонтирована после встречи с собакой! Машина как новая, признаков замены деталей.

Страховой ремонт обошелся почти в тыс. Всё работает и ничего не бренчит! По ими обещанным срокам тоже уложились. На одометре км Вот и весна. Машина радует по прежнему.

Неисправностей не. В морозы стал побрякивать на хороших кочках задний левый амортизатор. Пожелтели родные литые диски, особенно передние.

Как снять заднюю фару своими руками

В зависимости от модели автомобиля снятие задней фары может быть осложнено. Для проведения замены нужно снять  бампер или просто поднять капот. В этой статье мы подробно расскажем о том, как снять заднюю фару своими руками.

Хочу сразу сказать, что б меня не поправляли все умные читатели, я прекрасно знаю, что является фонарь и что фара, в связи того, что у нас очень богатый Русский язык и не все умеют им владеть в полной мере, многие когда пытаются отремонтировать автомобиль своими руками, в поиске яндекса набирают именно «Как снять заднюю фару своими руками», а правильнее конечно же «Как снять задний фонарь своими руками», и статья у меня написана как раз для того небольшого процента людей которые хотят снять в своем автомобиле именно заднюю «фару»

Причины поломки задней фары

Поломка одной или обеих задних фар, это распространенная проблема, которая встречается на автомобилях Пежо. Причины могут быть самыми разными, начиная от механического повреждения, полученного в результате столкновения с другой машиной, от камня, попавшего в фару на большой скорости.

Есть и более сложные причины. Начиная с неполадок в проводке и банальным износом детали. Как правило в Пежо 308и 408 очень часто окисляется минусовой провод в разъеме заднего фары, в этом случае следует заменить разъем и плату заднего фары.

Так же фару необходимо снять для банальной замены лампочки.

Автолюбитель может самостоятельно устранить такую неполадку, заменив заднюю фару своими руками. Мелкий ремонт не потребует подъемника или специального оборудования, поэтому автомобилист вполне может сэкономить на посещении сервисного центра и произвести замену самостоятельно.

Пошаговая инструкция снятия задней фары своими руками

Процедура снятия задней фары автомобиля не очень сложная. Ее можно произвести без специализированного оборудования. Рекомендуем последовательно выполнить такие действия:

Поднимите крышку багажника. После этого найдите под крышкой сбоку два барашка или две гайки на 10

Их нужно открутить, а затем извлечь заднюю фару

Извлекая фару, потяните ее осторожно на себя, края фары как правило застегнуты в защелки. Далее необходимо отстегнуть электрический разъем

Для замены лампочки потребуется снятие платы. Детали положите в специальную емкость, так они не испачкаются и не потеряются.

Интересно:  Подобная работа должна быть выполнена очень осторожно. При слишком сильном механическом воздействии фара просто сломается. Тогда нужно будет заменять фару полностью или производить ее ремонт в мастерской

Тогда нужно будет заменять фару полностью или производить ее ремонт в мастерской.

На некоторых моделях Пежо для снятия задней фары требуется снятие заднего бампера

Когда бампер будет снят, вы получите доступ к фарам, как сверху так и снизу. Теперь можно приступать к ее замене. Для начала возьмите гаечный ключ подходящего размера и открутите все болты. Потом возьмитесь за фару, убедившись, что все болты удерживающие ее извлечены, плавно потяните деталь на себя

Важно потянуть ее аккуратно, без рывковых движений, чтобы ничего не повредить. Когда достали ее из корпуса авто, отсоедините все электрические разъемы, соединяющие ее с проводкой автомобиля. Полезный совет: Если вы боитесь, что после отсоединения не сможете запомнить, как подключить фару, то зарисуйте или сфотографируйте на ее телефон до момента отсоединения

Тогда процесс сборки пройдет быстро и не доставит хлопот

Полезный совет: Если вы боитесь, что после отсоединения не сможете запомнить, как подключить фару, то зарисуйте или сфотографируйте на ее телефон до момента отсоединения. Тогда процесс сборки пройдет быстро и не доставит хлопот.

  • В зависимости от модели, на фаре может быть и разъем, отвечающий за работу поворотника. Тогда нужно подцепить отверткой металлическую скобу и просто потянуть ее вверх. Только после этого можно полностью извлечь не работающую или разбитую фару, произвести замену на новую.
  • Для ее замены нужно произвести все те же действия в обратном порядке. Подсоединить проводку, вставить фару и при помощи болтов поставить на место бампер .

При отсутствии опыта проведения ремонтных работ, такая замена может занять несколько часов, опытный же автолюбитель сможет справиться за полчаса и меньше

Важно аккуратно производить разборку и не потерять важные болты и саморезы

Источники

  • https://autoimperia-orel.ru/obsluzhivanie/pezho-308-zamena-lampy-blizhnego-sveta.html
  • https://remontpeugeot.ru/remont-pezho-svoimi-rukami/lampy-v-pezho-zamena-lampochek-osveshheniya-v-peugeot.html
  • https://carfrance.ru/zamena-lampochki-blizhnego-sveta-peugeot-308/
  • https://avtograf70.ru/diagnostika-i-remont/kak-snyat-faru-pezho-308.html

Аксессуары: Даешь прибавку света!

Все думал покупать LED лампы или нет, не то что бы свет меня не устраивал в машине да и с освещением дорог у нас все в порядке, но ведь всегда хочется что бы светило лучше, да и белый свет как то приятней для глаз нежели желтоватый. Вот пересмотрев кучу обзоров разных мне стало понятно что стоит подождать пока в продаже появятся лампочки Philips. И вот наконец то они появились по более менее нормальной цена в EBAY. Ссылка на лампочки ТУТА если кому интересно. 5го Января я их заказал, а сегодня 8го февраля bони ко мне пришли.

  • И так что мы имеем:
  • Лампочки Philips под разъем H1
  • мощностью 30w с активным охлаждением
  • заявленный световой поток 3900 люменс
  • 4мя фильтрами для изменения температуры на 5000к и 3000к соответственно.

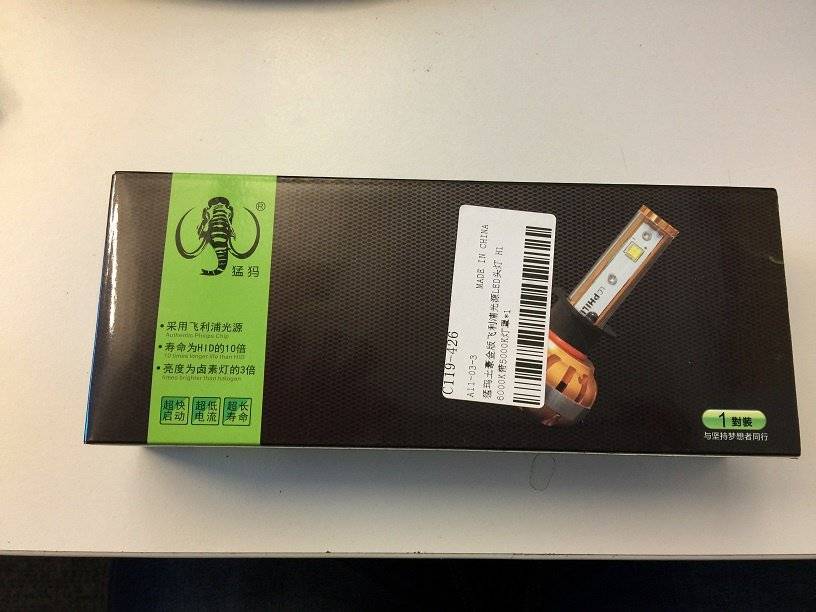

Вот в такой коробочке это дело пришло

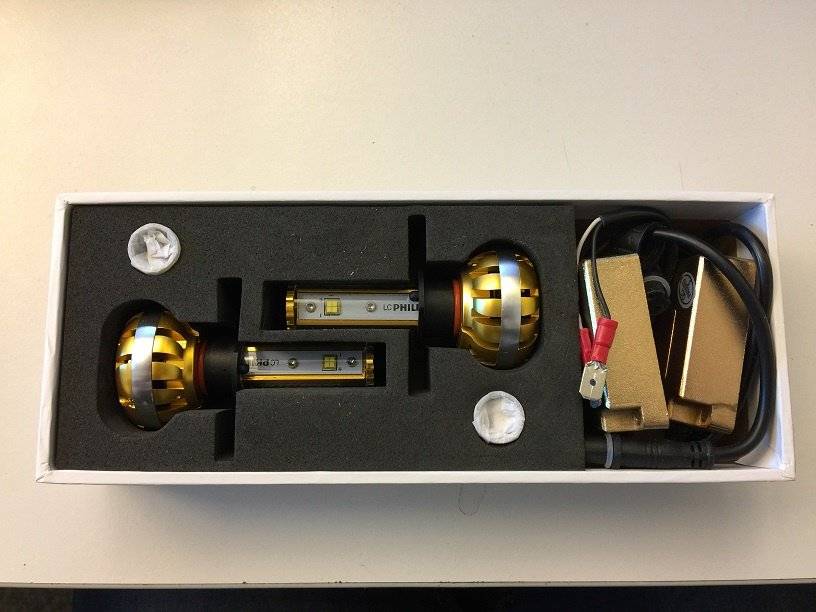

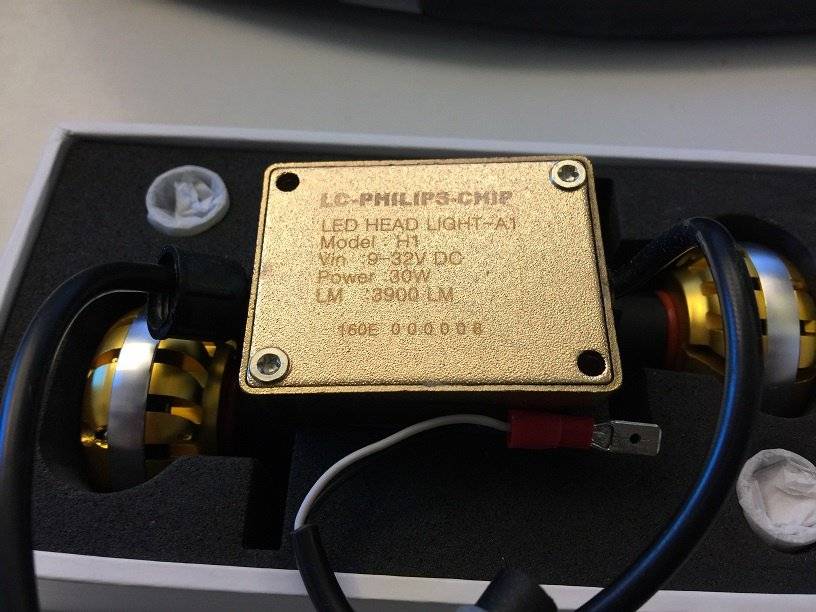

Внутри все цивильно упаковано

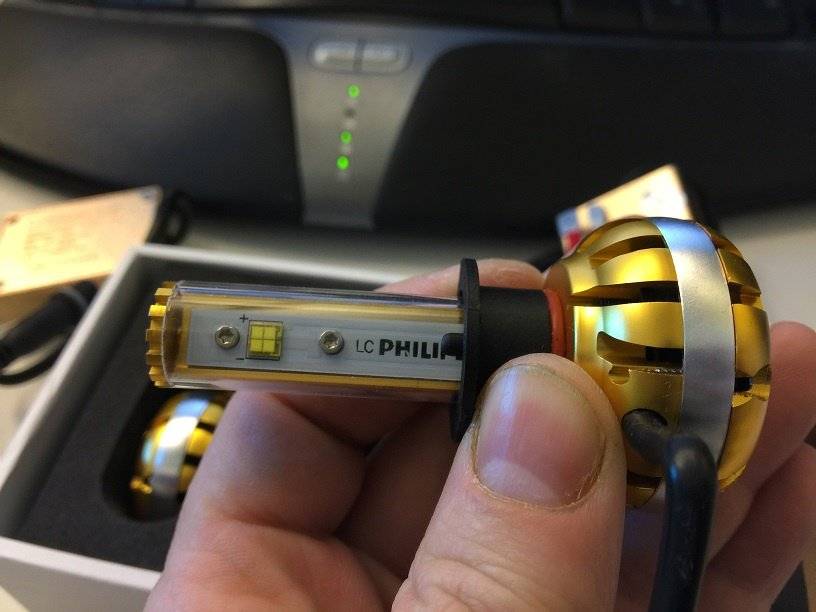

На самой лампочке надпись Philips, по ощущениям сделано все добротно

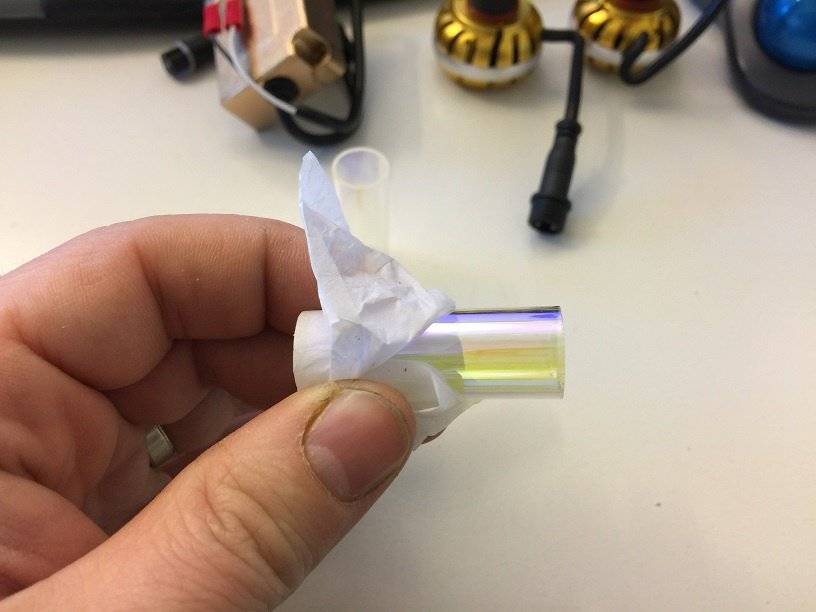

Вот такие фильтра для перехода на температуру 3000к

Светят очень ярко

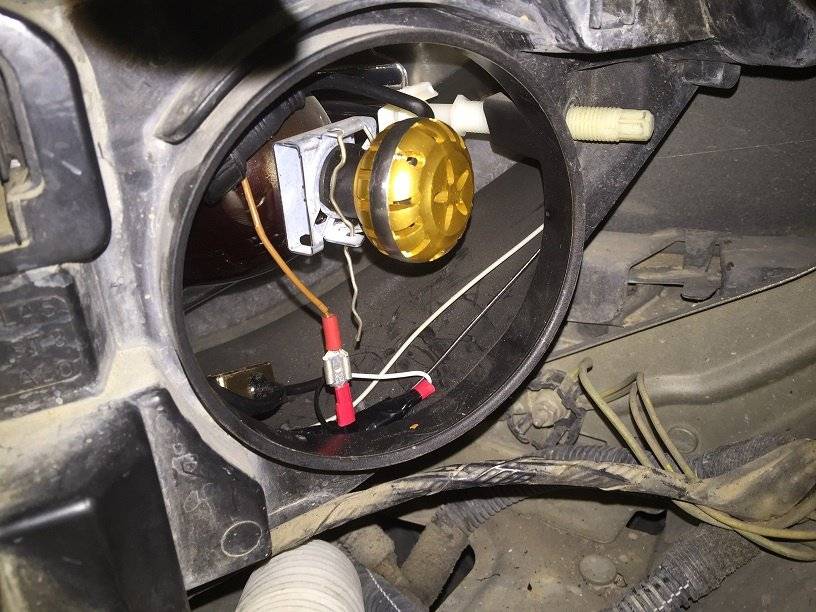

Самое приятное то что все встало на родные места и спряталось внутри фары

Вот как светили галлогенки Osram 55w

А вот так светят Philips LED 30w

Цена вопроса 3800 рублей

Надеюсь что было интересно, всем добра и светлой дороги!

Вариант 1

Предохранители в салоне

Схема

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Описание

p, blockquote 8,0,0,0,0 —>

110А Задний противотуманный фонарь.
215А Задний стеклоочиститель.
415А Передние стеклоподъемники Вентиляционный люк.
515А Левый стоп-сигнал, в т.ч. и стоп-сигнал прицепа.
720А Задний плафон, передний плафон, фонарь местной подсветки, прикуриватель, освещение перчаточного ящика.
930А Клавиши стеклоподъемников, импульсные клавиши стеклоподъемников (для неимпульсных не годится), клавиша вентиляционного люка.
1015А Диагностический разъем, задняя электрическая розетка 12 В.
1115А Автомагнитола, многофункциональный дисплей «В», подрулевые переключатели, электронный блок управления автоматической коробкой.
1210А Передний правый и задний правый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа, блок дистанционного управления замками, охранная сигнализация, ESP, фонари аварийной сигнализации, подсветка пепельницы и панели управления кондиционером, электроподогрев сидений, прикуриватель, контактор положения рычага селектора автоматической коробки, блок регулятора фар.
1430А Блокировка/ полная блокировка замков, привод суперблокировки.
1530А Задние стеклоподъемники.
165А Коммутаторный блок двигателя, охранная сигнализация, сажевый фильтр, подрулевые переключатели, подушки безопасности.
1710А Задний правый стоп-сигнал, дополнительный стоп-сигнал.
1810А Диагностический разъем, подрулевые переключатели, выключатель стоп-сигнала и датчик сцепления, датчик уровня охлаждающей жидкости, 2-й датчик тормозной системы.
1930А Шунт PARC.
2210А Передний левый и задний левый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа.
2315А Сирена охранной сигнализации, датчик объема салона.
2415А Приборная панель, автомагнитола, многофункциональный дисплей, кондиционер.
2630А Электрообогреватель заднего стекла.

Блок под капотом

Блок можно условно разделить на две части.

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Общая схема верхней части

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Обозначение

p, blockquote 14,1,0,0,0 —>

  1. 10А Выключатель фонаря заднего хода автоматической коробки, реле блокировки автоматической коробки, выключатель фонаря заднего хода механической коробки, датчик скорости, блок электропитания свечей накаливания, датчик присутствия воды в дизельном топливе, расходомер воздуха DW.
  2. 15A Электроклапан абсорбера топливных паров, топливный насос.
  3. 10A Электронный блок усилителя рулевого управления, электронный блок АБС или ESP.
  4. 10A Компьютер впрыска, реле группы вентиляторов охлаждения двигателя, реле системы дополнительного подогрева, электронный блок АКП, электронный блок управления переключением передач в АКП, реле шифт-лок АКП.
  5. 15A Датчик сажевого фильтра.
  6. 15A Передние противотуманные фары.
  7. 20A Электродвигатель насоса омывателя фар.
  8. 20A Реле группы вентиляторов охлаждения двигателя, цепь электропитания компьютера впрыска.
  9. 15A Левая фара ближнего света.
  10. 15A Правая фара ближнего света.
  11. 10A Левая фара дальнего света.
  12. 10A Правая фара дальнего света.
  13. 15A Звуковой сигнал.
  14. 10A Электродвигатели насосов омывателей ветрового и заднего стекол.
  15. 30A Кислородные датчики, электро клапан системы рециркуляции отработавших газов, катушка зажигания, регулятор высокого давления системы топливо подачи дизельного двигателя, цепь электропитания инжекторов.
  16. 40A Электро клапан регулирования давления наддува силового агрегата с АКП.
  17. 30A Реле нормального и ускоренного режимов работы очистителя ветрового стекла.
  18. 40A Электродвигатель системы кондиционирования воздуха.

Назначение предохранителей нижней части

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

130/50А Группа вентиляторов охлаждения двигателя.
230А Электродвигатель насоса систем ESP/ABS.
330А Электроклапаны систем ESP/ABS.
460/70А Цепь питания интеллектуального блока управления коммутацией бортовых систем.
570А Цепь питания интеллектуального блока управления коммутацией бортовых систем.
620А Электроподогрев сидений.
730А Замок зажигания с противоугонной системой, цепь электропитания.
870А Электродвигатель насоса усилителя рулевого управления.

Как снять заднюю фару своими руками

В зависимости от модели автомобиля снятие задней фары может быть осложнено. Для проведения замены нужно снять  бампер или просто поднять капот. В этой статье мы подробно расскажем о том, как снять заднюю фару своими руками.

Хочу сразу сказать, что б меня не поправляли все умные читатели, я прекрасно знаю, что является фонарь и что фара, в связи того, что у нас очень богатый Русский язык и не все умеют им владеть в полной мере, многие когда пытаются отремонтировать автомобиль своими руками, в поиске яндекса набирают именно «Как снять заднюю фару своими руками», а правильнее конечно же «Как снять задний фонарь своими руками», и статья у меня написана как раз для того небольшого процента людей которые хотят снять в своем автомобиле именно заднюю «фару»

Причины поломки задней фары

Поломка одной или обеих задних фар, это распространенная проблема, которая встречается на автомобилях Пежо. Причины могут быть самыми разными, начиная от механического повреждения, полученного в результате столкновения с другой машиной, от камня, попавшего в фару на большой скорости.

Есть и более сложные причины. Начиная с неполадок в проводке и банальным износом детали. Как правило в Пежо 308и 408 очень часто окисляется минусовой провод в разъеме заднего фары, в этом случае следует заменить разъем и плату заднего фары.

Так же фару необходимо снять для банальной замены лампочки.

Автолюбитель может самостоятельно устранить такую неполадку, заменив заднюю фару своими руками. Мелкий ремонт не потребует подъемника или специального оборудования, поэтому автомобилист вполне может сэкономить на посещении сервисного центра и произвести замену самостоятельно.

Пошаговая инструкция снятия задней фары своими руками

Процедура снятия задней фары автомобиля не очень сложная. Ее можно произвести без специализированного оборудования. Рекомендуем последовательно выполнить такие действия:

Поднимите крышку багажника. После этого найдите под крышкой сбоку два барашка или две гайки на 10

Их нужно открутить, а затем извлечь заднюю фару.
Извлекая фару, потяните ее осторожно на себя, края фары как правило застегнуты в защелки.
Далее необходимо отстегнуть электрический разъем.
Для замены лампочки потребуется снятие платы.
Детали положите в специальную емкость, так они не испачкаются и не потеряются.

Интересно:  Подобная работа должна быть выполнена очень осторожно. При слишком сильном механическом воздействии фара просто сломается

Тогда нужно будет заменять фару полностью или производить ее ремонт в мастерской.

На некоторых моделях Пежо для снятия задней фары требуется снятие заднего бампера

Когда бампер будет снят, вы получите доступ к фарам, как сверху так и снизу. Теперь можно приступать к ее замене. Для начала возьмите гаечный ключ подходящего размера и открутите все болты. Потом возьмитесь за фару, убедившись, что все болты удерживающие ее извлечены, плавно потяните деталь на себя

Важно потянуть ее аккуратно, без рывковых движений, чтобы ничего не повредить. Когда достали ее из корпуса авто, отсоедините все электрические разъемы, соединяющие ее с проводкой автомобиля

Полезный совет: Если вы боитесь, что после отсоединения не сможете запомнить, как подключить фару, то зарисуйте или сфотографируйте на ее телефон до момента отсоединения. Тогда процесс сборки пройдет быстро и не доставит хлопот.

  • В зависимости от модели, на фаре может быть и разъем, отвечающий за работу поворотника. Тогда нужно подцепить отверткой металлическую скобу и просто потянуть ее вверх. Только после этого можно полностью извлечь не работающую или разбитую фару, произвести замену на новую.
  • Для ее замены нужно произвести все те же действия в обратном порядке. Подсоединить проводку, вставить фару и при помощи болтов поставить на место бампер .

При отсутствии опыта проведения ремонтных работ, такая замена может занять несколько часов, опытный же автолюбитель сможет справиться за полчаса и меньше

Важно аккуратно производить разборку и не потерять важные болты и саморезы

Источники

  • https://autoimperia-orel.ru/obsluzhivanie/pezho-308-zamena-lampy-blizhnego-sveta.html
  • https://remontpeugeot.ru/remont-pezho-svoimi-rukami/lampy-v-pezho-zamena-lampochek-osveshheniya-v-peugeot.html
  • https://carfrance.ru/zamena-lampochki-blizhnego-sveta-peugeot-308/
  • https://avtograf70.ru/diagnostika-i-remont/kak-snyat-faru-pezho-308.html

Вариант 2

Предохранители в салоне

Схема блока

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Расшифровка

p, blockquote 19,0,0,0,0 —>

  • F1 15 A Задний стеклоочиститель.
  • F2 30 A Система блокировки и суперблокировки замков.
  • F3 5 A Блок системы подушек безопасности и пиротехнических натяжителей.
  • F4 10 A Контактор педали тормоза (стоп-сигнала) и сцепления, датчик уровня охлаждающей жидкости, датчик положения маховика коленвала, датчик системы ESP, насос присадки для сажевого фильтра, диагностический разъем, светочувствительное зеркало заднего вида.
  • F5 30 A Передние электростеклоподъемники, вентиляционный люк в крыше, электрообогрев зеркал.
  • F6 30 A Электростеклоподъемники задние.
  • F7 5 A Задний и передний плафоны, плафоны индивидуального освещения, освещение перчаточного ящика.
  • F8 20 A Автомагнитола, радиотелефон, многофункциональный дисплей, сирена охранной сигнализации, электронный блок охранной сигнализации, коммутационный блок прицепа, модуль учебного автомобиля, питание блока подрулевых переключателей.
  • F9 30 A Розетка 12 В передняя, розетка 12 В задняя.
  • F10 15 A Компьютер АКП, компьютер системы контроля падения давления воздуха в шинах, контактор стоп-сигнала.
  • F11 15 A Диагностический разъем, блок сажевого фильтра, цепь малого тока замка зажигания.
  • F12 15 A Модуль автошколы, парктроник системы парковки.
  • F13 5 A Коммутационный блок двигателя, датчик дождя и освещенности.
  • F14 15 A Коммутационный блок прицепа, панель приборов, электронный блок подушек безопасности и пиротехнических натяжителей, автоматический кондиционер, гарнитура «свободные руки».
  • F15 30 A Блокировка и суперблокировка замков.
  • F16 — Шунт PARC.
  • F17 40 A Обогрев заднего стекла.
  • F39 20 A Обогрев сидений водителя и пассажира.

Блок под капотом

p, blockquote 21,0,0,1,0 —>

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Назначение элементов

p, blockquote 25,0,0,0,0 —>

  1. 20 A Питание компьютера двигателя и реле большой скорости вентилятора системы охлаждения.
  2. 15 A Звуковой сигнал.
  3. 10 A Омыватели переднего и заднего стекол.
  4. 20 A Омыватель фар.
  5. 15 A Топливный насос и электромагнитный клапан адсорбера (на бензиновом двигателе 2,0 л).
  6. 10 A Процессор четырехступенчатой АКП, выключатель блокировки рычага селектора АКП, импульсный выключатель стеклоподъемника, реле большой скорости вентилятора системы охлаждения, левая и правая ксеноновые фары.
  7. 10 A Компьютер ABS/ESP, компьютер насоса усилителя руля.
  8. 25 A Замок зажигания, выключатель стартера.
  9. 10 A Блок дополнительного подогрева (Дизель), датчик уровня охлаждающей жидкости.
  10. F10 30 A Компоненты системы электронного управления двигателем (катушка зажигания, электромагнитные клапаны, кислородные датчики, компьютеры, форсунки, свечи накаливания), электромагнитный клапан адсорбера (на бензиновых двигателях 1,4 л и 1,6 л).
  11. 40 A Вентилятор кондиционера.
  12. 30 A Малая/большая скорость очистителя ветрового стекла.
  13. 40 A Питание интеллектуального коммутационного блока (+ после замка зажигания).
  14. 30 A Компрессор (бензиновые двигатели 2 л).
  15. 10 A Правая фара дальнего света.
  16. 10 A Левая фара дальнего света.
  17. 15 A Левая фара ближнего света.
  18. 15 A Правая фара ближнего света.

Отдельно размещен F41 — 15 A Процессор шестиступенчатой АКП. Предохранители высокой мощности (макси) находятся в нижней части блока.

p, blockquote 26,0,0,0,0 —>

Описание макси предохранителей (MF)

p, blockquote 27,0,0,0,0 —> p, blockquote 28,0,0,0,1 —>

MF1 30 A Вентилятор системы охлаждения 200 W. / 50 A Вентилятор системы охлаждения 400 W и 460 W. MF2 30 A Насос системы ABS/ESP. MF3 30 A Электромагнитные клапаны системы ABS/ESP. MF4 80 A Питание интеллектуального коммутационного блока. MF5 80 A Питание интеллектуального коммутационного блока. MF6 80 A Блок предохранителей салона. MF8 70 A Насос гидроусилителя руля.

Источник

Распиновка салонного модуля предохранителей

Электрический прибор или электрическая цепьНоминал АЦветовое кодирование
Задние противотуманные фары10 АКрасныйодин
Мотор заднего стеклоочистителя15 АСиний2
Серводвигатель переднего электростеклоподъемника, привод люка в крыше15 АСиний4
Лампа стоп-сигнала, левая, прицеп15 АСиний5
Внутреннее освещение:20 АЖелтый7
Освещение дверей;20 АЖелтый7
Переднее внутреннее освещение;20 АЖелтый7
Заднее внутреннее освещение;20 АЖелтый7
Лампочка вещевого ящика.20 АЖелтый7
Гнездо прикуривателя20 АЖелтый7
Кнопка управления люком, кнопки электростеклоподъемников импульсного типа.30 АСветло-зеленый9
Диагностический разъем OBD2, розетка +12В для задних пассажиров15 АСиний10
Блок управления АКПП, питание магнитолы, питание +12В многофункционального дисплея и переключателей под рулевой колонкой15 АСиний11
Комплексный взрыватель для:10 АКрасный12
Правый передний и задний габаритные огни;10 АКрасный12
Освещение номерного знака прицепа;10 АКрасный12
Дистанционное управление открытием дверей и постановкой/снятием с охраны;10 АКрасный12
Аварийное освещение;10 АКрасный12
Освещение пепельницы;10 АКрасный12
Подсветка управления кондиционером;10 АКрасный12
Датчик положения рычага автоматической коробки передач;10 АКрасный12
Подогрев передних сидений;10 АКрасный12
Блок управления регулировкой высоты фар.10 АКрасный12
Замок супер замок, рельсовый замок30 АСветло-зеленый14
Сервопривод стеклоподъемника задней двери30 АСветло-зеленый15
Схема включения блоков управления двигателем, штатная сигнализация, система AirBag, датчик копоти, кнопки на рулевой колонке10 ААпельсиншестнадцать
Тормозные лампы правого и дополнительного света10 АКрасный17
2 датчика тормозной системы, кнопки на рулевой колонке, диагностический разъем OBDII, датчик нажатия педали сцепления, проверка уровня охлаждающей жидкости, выключатель стоп-сигнала10 АКрасный18
Энергосберегающий шунт PARC30 АСветло-зеленый19
Габаритные огни слева, спереди и сзади,10 АКрасный22
подсветка прицепа и номера автомобиля10 АКрасный22
Стандартный звонок сирены, внутренний объемный датчик15 АСиний23
Панель приборов, центральный дисплей, кондиционер, радио15 АСиний24
Стекло заднего вида с обогревом30 АСветло-зеленый26
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
