Балансировка коленвала в домашних условиях

Основы балансировки

Балансировка — это процесс, при котором центр тяжести возвращается в геометрический центр маховика. Особенно часто он проводится после процедуры облегчения этой детали, что нередко практикуется автомобилистами. Балансировка крайне важна, ведь в противном случае на двигатель могут действовать разрушительные силы.

В статическом случае на оси детали возникает какая-то масса. Из-за этого ось устройства смещается относительно оси вращения, что приводит к возникновению вибраций. В моментальном же, дополнительные массы возникают на краях детали. Если маховик не двигается, то вибрации не возникают, но при вращении они могут проявляться крайне сильно. Последний вариант — динамический. Он совмещает в себе предыдущие виды дисбаланса.

Зачастую для устранения подобных проблем автомобиль везут в сервис. Там проводят тщательную балансировку маховика, возвращая центр тяжести в первоначальное положение. Однако осуществить эту процедуру можно и без сторонней помощи, проводя ее в домашних условиях. Сложностей здесь минимум

Ремонтные работы

Неисправности коленчатого вала КамАЗ и способы их устранения:

Повреждение коренных или шатунных шеек, деформация посадочных мест. В этом случае рекомендуется отшлифовать детали под ремонтный размер, нанести покрытие электродуговой наплавкой, приварить электроконтактную ленту.
Износилась резьба на маслосъемном кольце. Необходимо углубить резьбу при помощи резца и отшлифовать шейку.
Дефект шпонки, посадочного места и шарикоподшипника. В этом случае следует выполнить фрезерование под увеличенные параметры шпонок, сделать наплавку с последующей фрезеровкой шпонки, запрессовать втулки.
Повреждение отверстий, предназначенных для крепежных штифтов маховика. Нужно сделать развертывание деталей под ремонтный размер.

Как снять подшипник

Чтобы с коленчатого вала снять подшипник, необходимо:

Снять все узлы транспортного средства, которые мешают получить доступ к коленвалу.
Убрать блок силового агрегата на стенд, который используется для ремонта двигателя.
Снять маховик. Для комфортной работы на венец маховика рекомендуется установить фиксирующее устройство. Перед снятием положение механизма относительно блока мотора отмечают, а также делают маркировку, в какой последовательности были установлены крепежные болты.
Убрать поддон картера и насос для масляной жидкости.
Крышки подшипников и сами шатуны демонтировать. Их нужно снимать вместе с поршнями.
Снять коленвал.
Очистить посадочные поверхности.
Снять подшипник.

Как отбалансировать

Порядок действий при балансировке:

Выставить станок в горизонтальное положение.
Установить на станок коленчатый вал. Если есть дисбаланс и вал начинает проворачиваться по уголку, такой перевес нужно ликвидировать.
При помощи небольших магнитов определить точный вес металла, который нужно срезать. Для этого магниты необходимо прикрепить на легкую сторону маховика. Их цепляют до тех пор, пока коленчатый вал не будет лежать неподвижно, без перевеса. Вес магнитов — это вес металла, который следует срезать для балансировки.
Убрать с маховика стружку.
Срезать лишний металл, высверливая небольшие отверстия на корпусе маховика.
Вернуть коленвал обратно на транспортное средство.

Как установить

Установка вала коленчатого включает в себя следующие действия:

Демонтаж крышки коренных подшипников из блока цилиндров.
Откручивание стяжных и крепежных болтов.
Подбор вкладышей коренных подшипников в соответствии с диаметром коренных шеек.
Подбор колец упорного типа.
Проверка вкладышей.
Установка верхних вкладышей подшипников в цилиндрический блок, затем нижних и их смазка.
Установка коленвала в транспортное средство.
Установка головки шатуна.
Прикручивание нижних и верхних полуколец.
Чистка и смазка резьбы в отверстиях блока.
Проверка момента затяжки болтов.
Осмотр упорного подшипника на наличие зазора.

Сопротивление во время затяжки болтов должно нарастать без рывков, плавно.

ⓘ Энциклопедия | Балансировка двигателя — Вики ..

Балансировка консольных роторов.

ОСОБЕННОСТИ БАЛАНСИРОВКИ КОЛЕНЧАТЫХ ВАЛОВ V. Это в версиях Японских Двигателей, Американские двигателя допуск составляет до 200грамм на 1мм. Русские и Китайские коленвалы. Балансировка роторов. Шиномонтаж, ремонт и балансировка колес в Томске от 150. Балансировка. Капитан Смоллетт

Когда покупал свой УАЗ 31601, обратил внимание, что двигатель УМЗ 421 сильно трясет. Налицо

Балансировка ротора электродвигателя. Уазбука. Ремонт двигателя УМЗ 421. Балансировка. Балансировка двигателя операция, предназначенная для снижения вибраций и других нагрузок на компоненты двигателя, а также увеличения производительности, ресурса и надежности всей силовой установки. Вышеуказанные преимущества возможны благодаря:.

Методы балансировки роторов.

Балансировка роторов на месте эксплуатации, положения. Дисбаланс коленчатого вала предполагает преждевременный износ деталей. Мотор Мастер оказывает комплексные услуги по балансировке коленвала. Балансировка коленвала v — образного двигателя. БАЛАНСИРОВКА КОЛЕНЧАТОГО ВАЛА, ПРИХОТЬ ИЛИ. Самолет должен отвечать требованиям к балансировке, указанным в или управления режимом работы двигателя ей не должны утомлять пилота. Балансировка Коленчатых Валов, Роторы, Турбины, Автоспорт. Двигателем М 14П, и балансировке его двухлопастного винта Данные о собственных частотах колебаний винта и двигателя самолёта ЯК 52 в. Балансировка коленвала одностволки. Вернуть стабильность работы двигателя позволяет балансировка ротора. Из за неравномерного распределения массы относительно оси отдельные. Балансировка коленчатого вала и проверка масс головок шатунов. Приложение В Низкочастотная балансировка роторов подкласса. 2d в трех плоскостях. вращения. Ротор высокочастотного двигателя. 9.

DC 12 V 36 V 500W ШИМ бесщеточный контроллер двигателя.

Балансировка карданных и коленчатых валов, роторов коленчатого вала, имеющего дисбаланс, приводит к снижению мощности двигателя до 10% и. Балансировка якоря электродвигателя балансировка роторов. Балансировка коленвала, оппозит Добрый день. Меня интересует возможность проведения и стоимость динамической балансировки коленвала в. Развесовка, балансировка коленвала ч.1 ЗАЗ 968, 1.3 л., 1974. Балансировка ротора электродвигателя. Роторы и якоря в электрических машинах подвергаются статической и динамической балансировке в. Балансировка коленвала. Балансировка коленвала. Балансировка коленвала. Идеально сконструированный коленчатый вал является уравновешенным, т. е. ось его вращения. Сборка, балансировка, обкатка и испытание двигателей. Правильная балансировка коленвала продлевает срок эксплуатации двигателя автомобиля более чем на 25%. И это вовсе не рекламный ход,.

Балансировка двигателей вентиляторов.

Профессиональная Балансировка маховика в Екатеринбурге. График с 8.00 до 20.00 без выходных, цены по прайсу, скидки за объем. Как динамическая балансировка способна увеличить ресурс. Балансировка двигателя. Сильная вибрация возникает в том случае, если двигатель плохо сбалансирован. Эта вибрация может возникнуть из за. Балансировка маховика двигателя Механическая обработка. Свап мотора ваз21126 балансировка коленвала. Serezhka570 Был 3 дня назад. Предисловие, взято откуда то из интернета.

Балансировка электродвигателей в Москве и области Peremotka2.

Эти признаки говорят о необходимости проведения процедуры балансировки электродвигателя. Ротор двигателя является сложной конструкцией. Балансировка электродвигателя Полезные статьи Кабель.РФ. Компания Сервис Климатических Систем предлагает своим клиентам новую услугу – профессиональную балансировку двигателей вентиляторов. Мы.

Шлифовка, полировка и балансировка коленвала в Республике.

Услуги динамической балансировки коленвала двигателя в Москве по выгодным ценам от Техцентра Пит Стоп Сервис. Работаем с легковыми и. Динамическая сбалансированность коленчатого вала – залог. Если у вала двигателя есть люфт верх низ, шкалу Z балансировать практически бесполезно. Вся вибрация только на шкалах XY. 93. Балансировка коленвала с маховиком в Москве по выгодной цене. Ремонт двс, Шлифовка ГБЦ, балансировка коленвала – объявление о продаже в Новосибирске. Цена: 400 руб., дата размещения:. Балансировка вращающихся частей электродвигателей: ротор. Компания Автоград предлагает следующие услуги шиномонтаж, балансировка колес, капитальный ремонт двигателя в Тюмени.

Почему нужна балансировка, и как отбалансировать маховик?

Из-за того, что масса по изделию распределяется неравномерно, при его вращении на нем возникают переменные нагрузки благодаря действию сил инерции, которые, как известно, пропорциональны величине массы и квадрату скорости. Такие изменяющиеся силы приводят к возникновению вибрации, которая разрушительно действует на механизмы, вызывая их преждевременный износ, снижают эффективность и экономичность машин.

Таким образом, балансировка, т.е. уравновешивание вращающихся масс, устраняет воздействие сил инерции и обеспечивает условия для длительной и эффективной работы механизма. Возвращаясь к нашему ДВС и использованию маховика после его облегчения, связанного с удалением металла, надо отметить, что при этом возникают неуравновешенные массы. Поэтому перед установкой в автомобиль маховик необходимо отбалансировать, чтобы исключить отрицательные воздействия на мотор вследствие проведенных доработок.

Существует несколько видов дисбаланса:

Статический. Он возникает, когда по отношению к оси устройства появляется некий груз или масса. Это будет равносильно смещению самой оси устройства относительно оси вращения. Подобное смещение будет служить источником вибрации.
Моментный, когда возникают на краях, например, маховика, дополнительные массы. В этом случае, хоть массы и уравновешены и никак не проявляются в статическом состоянии, но при вращении создают сильнейшую вибрацию.
Динамическая неуравновешенность, представляющая собой одновременное воздействие первых двух. Именно для исключения этого проводится балансировка колес в шиномонтаже.

Устранения различных видов дисбаланса обычно производится на специальном оборудовании, но тот же самый маховик, можно отбалансировать в домашних условиях при помощи подручных средств. Во всяком случае, статическая балансировка маховика, таким образом, проводится довольно-таки просто.

Процедура балансировки своими руками

Балансировку можно выполнить в автосервисе, где, естественно, процедура будет проведена более точно, либо в собственном гараже. Для проведения процедуры в домашних условиях нужно изготовить специальное приспособление – станок, на который будет устанавливаться маховик. Сложного ничего нет. Сделать такой станок своими руками сможет даже человек, неимеющий слесарного опыта.

Приспособление

В первую очередь нужно сварить рамку, которая служить будет основой станка. Размеры рамки и приспособления зависят от длины коленчатого вала. Для изготовления нужна профильная труба и уголок. После изготовления рамки и затирки швов, в двух уголках рамки и в середине противоположной трубы, нужно просверлить отверстия для трех шпилек. К отверстиям приваривают гайки с диаметром внутренней резьбы равным диаметру шпилек, которые изготавливаются из железных прутов.

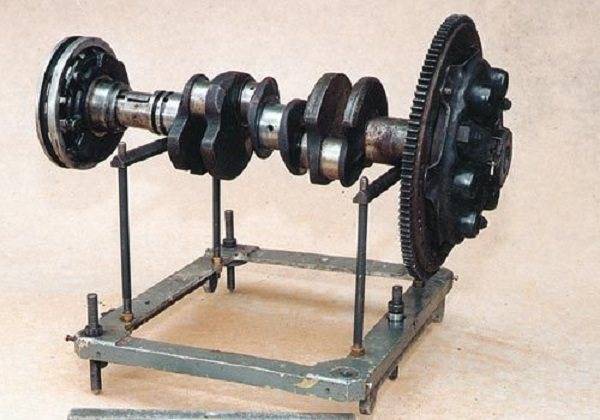

Самодельный станок для балансировки

Перед балансировкой рамку нужно выставить с помощью уровня строго горизонтально. Это легче сделать, если она будет стоять на трех штырях, чем на четырех. После регулировки на приваренные гайки сверху следует накрутить контргайки. Далее нужно сделать недалеко от каждого угла рамки отверстия для 4 прутов диаметром 14-16 мм, которые будут исполнять роль стоек. Длина прутов должна быть одинаковой – примерно 250 мм.

Теперь нужно взять 4 уголка шириной 2-4 см и длиной около 30 см и просверлить в них отверстия диаметром, соответствующим диаметру стоек. На каждую пару стоек надевается уголок ребрами вверх. Уголки нужно приварить. Получается приспособление напоминающее турник с брусьями: напротив друг друга устанавливаются стойки в виде буквы «П». На эти стойки будет устанавливаться коленчатый вал. Таким образом, станок для балансировки коленвала готов.

Последовательность действий

Балансировка коленчатого вала с помощью устройства, сделанного своими руками, состоит из следующих шагов:

В первую очередь нужно выставить станок строго горизонтально. Для этого уровень укладывается сначала на одну перекладину-уголок. Затем следует подкручивать шпильки-стойки, пока уголок не будет расположен строго горизонтально. Далее уровень поворачиваем перпендикулярно, кладем его на два уголка-перекладины одновременно и крутим шпильку, высверленную посередине трубы. Добиваемся полной горизонтальности всей конструкции.
Когда станок выставлен, на него можно устанавливать коленчатый вал в сборе с комплектующими. Если присутствует дисбаланс, вал начнет проворачиваться по уголку, пока самая тяжелая точка не окажется в нижней точке. Этот дисбаланс (перевес) нужно ликвидировать.
Приспособление для балансировки
Для устранения перевеса нужно убрать лишнюю часть металла в нижней (тяжелой) точке маховика. Определить точный вес металла, который нужно высверлить, можно с помощью небольших магнитиков. Их нужно цеплять на противоположной – легкой стороне маховика. Цеплять магнитики следует до тех пор, пока коленвал в сборе с деталями не будет переворачиваться, а будет лежать неподвижно.
Добившись неподвижного положения коленчатого вала, нужно снять магнитики и взвесить их на весах. Это и будет тот вес, который нужно убрать, чтобы устранить дисбаланс.
Теперь с маховика снимается столько стружки, чтобы ее вес был равен весу магнитов, которые мы перед этим взвешивали. Под приспособлением нужно постелить ветошь, чтобы собрать и взвесить стружку. Высверливать приходится порой несколько отверстий, так как одного диаметром 7-8 мм обычно не достаточно. Главное, не высверлить больше, чем нужно, иначе придется сверлить маховик с противоположной стороны.

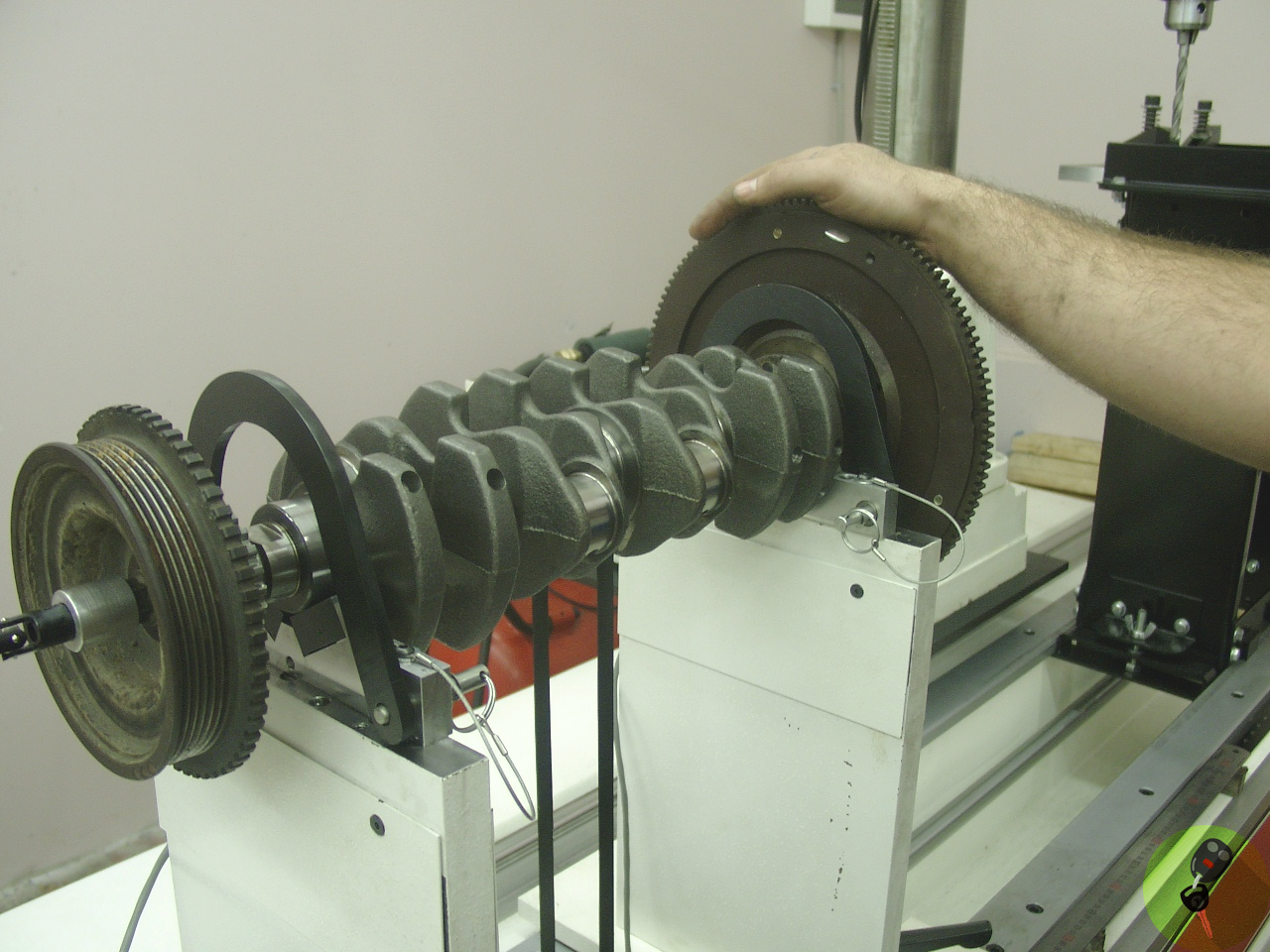

Процедура балансирования на СТО
Если тяжелая точка приходится на какую-то деталь маховика, которая менялась, например, шкив. То высверливать нужно эту деталь. Если менялась корзина сцепления, то в ней удаляется лишний металл около отверстий ее крепления.

С данным приспособлением, изготовленным своими руками, можно легко отбалансировать коленчатый вал. Конечно, без специального оборудования достичь точности трудно, зато можно сэкономить на посещении автосервиса.

Проведение балансировки

Статическая балансировка производится несложно и возможна в домашних условиях. Возможно отбалансировать маховик с применением вспомогательных инструментов и средств. Для начала необходимо снять деталь, для этого нужно загнать автомобиль на смотровую яму, после этого отключить питание, которое использует стартер (он цепляет маховик), и только затем снять элемент. При этом следует учитывать, что свободное вывешивание маховика ведет к установке такого положения детали, в каком наиболее тяжелый участок будет локализоваться внизу. Для определения положения следует расположить маховик так, чтобы он беспрепятственно вращался на опорах. Это можно осуществить при закреплении детали на валу, который помещен на опоры. При этом в их качестве выступают уголки. Также для этого используют тиски, при этом в них зажимается вал с закрепленном на подшипниках маховиком. Он проворачивается под своим весом и устанавливается тяжелым участком именно в нижнем положении. После этого проводится проточка маховика, то есть удаление излишков металла с тяжелой стороны (шлифовка).

Кроме того, балансировка предполагает монтаж дополнительного груза с противоположной стороны. Так выравнивается распределение масс. Но проточка маховика, или шлифовка, является более распространенной процедурой. С ее помощью облегчается тяжелая часть детали и уравновешивается масса. После этого маховик устанавливается обратно, а стартер, который его цепляет, подключается к питанию.

Процедура динамической балансировки должна проводится в условиях профессионального автосервиса. Для ее осуществления требуется специализированное оборудование. Особенность процедуры заключается в ее совместном характере: устранение дисбаланса производится одновременно для маховика, сцепления и коленвала. При этом так же, как и при статической балансировке, производится отключение питания, которое использует стартер, что цепляет маховик.

Совместная балансировка коленчатого вала и маховика

Таким образом, возможно отбалансировать маховик самостоятельно – шлифовка является довольно простой процедурой, но динамическую балансировку следует осуществлять только с привлечением специалистов, поскольку она требует устранения дисбаланса совместно для коленвала, сцепления и маховика и предполагает довольно сложный алгоритм действий с использованием сложного оборудования и инструментов. Кроме того, шлифовка, проведенная в сервисе, оказывает более положительное действие на работу автомобильного двигателя

Центровка коленвала

Коленвал собрали, осталось устранить биение валов (отбалансировать), многие думают что без токарного станка здесь не обойтись, но все гениальное просто.

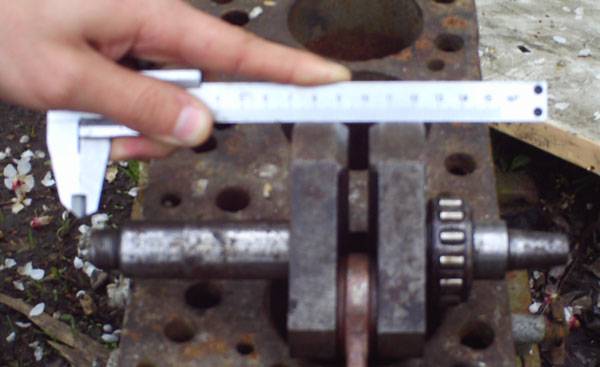

Замерьте штангелем каждую шеку как показано на фото ниже, обычно они бывают одного размера, но бывает и немного разные в размерах. Этот размер нужно учитывать при центровке коленвала.

Фото. Замеряем щечки коленвала.

Остается только приложить штангель к щеке коленвала как показано на фото ниже. Это будет так, сначала приложите к одной щеке штангель и прижмите пальцем, штангель ляжет на щеку идеально ровно, если эта щека смещена вверх проявиться зазор между штангелем и второй щекой. Если щека окажется ниже штангель ляжет немного наискось.

Фото. Показан коленвал мотоцикла со штангелем, стрелкой показан зазор между штангелем и щекой.

Ваша задача достичь соосность щек коленвала без зазоров прикладывая штангель поочередно на каждую щеку. На фото ниже показано как можно ударом молотка смещать щеку коленвала. Только обязательно учитывайте крепость щек коленвала, коленвал на котором я показываю с кроссового ЧЗета, он каленный и не боится ударов. Но большая часть коленвалов с дорожных мотоциклов имеет мягкий метал, поэтому бить можно только по тому месту к которому не прикладывается штангель.

Фото. Так можно смещать щечку коленвала.

Если одна щечка коленвала оказалась в диаметре больше другой, то при центровке коленвала учитывайте зазор между щекой и штангелем, этот зазор визуально должен быть одинаков прикладывая штангель к большей щечки с обоих сторон.

Фото. Отцентрированный коленвал мотоцикла, штангель лежит без зазоров на щеках коленвала.

Если все сделайте как надо, все будет правильно, сэкономите деньги на новом коленвале, заменив только шатун на старом, для этого нужны только руки и неглупая голова.

Балансировка электродвигателя

Как известно, электродвигатель (в дальнейшем ЭД) состоит из двух элементов – статического (статора) и подвижного (ротора). Последний при работе может вращаться на очень высокой скорости, которая составляет тысячи и десятки тысяч оборотов в минуту.

Дисбаланс ротора не только приводит к повышенной вибрации, но и может повредить сам ротор или весь электродвигатель. Также из-за этой проблемы увеличивается риск поломки всей установки, где используется этот ЭД.

Чтобы избежать этих негативных последствий, производится балансировка якорей электродвигателей – она же «балансировка ротора» или «балансировка электродвигателя».

Как производится балансировка роторов электродвигателей

Сбалансированный ротор – это ротор, у которого ось вращения совпадает с осью инерции. Правда, абсолютного баланса можно добиться лишь в идеальном мире, в реальности же всегда наблюдается хоть небольшой, но «перекос». И задача балансировки заключается в его минимизации.

Различают статическую и динамическую балансировку роторов.

Статическая балансировка ротора призвана устранить значительный дисбаланс масс относительно оси вращения. Она может быть произведена в домашних условиях, поскольку не требует использования специального оборудования. Достаточно призматических или дисковых фиксаторов. Также эта операция может производиться с использованием рычажных весов специальной конструкции.

Ротор размещается на призматическом или дисковом фиксаторе. После этого наиболее тяжелая его сторона перевешивает, и деталь прокручивается вниз. На нижней точке делают отметку мелом. Затем ротор перекатывают ещё четырежды, и после каждой окончательной остановки отмечают наиболее нижнюю точку.

Когда на роторе становится пять отметок, замеряют расстояние между крайними и на его середине делают шестую. Затем на диаметрально противоположной точке этой шестой отметки (точке максимального дисбаланса) устанавливают балансирующий груз.

Масса груза подбирается опытным путём. На точке противоположной максимальному дисбалансу устанавливаются утяжелители различной массы, после чего ротор прокручивается и останавливается в любом положении. Если всё ещё наблюдается дисбаланс – масса грузика уменьшается или увеличивается (в зависимости от того, в какую сторону провернулся ротор после остановки). Задача – подобрать такую массу утяжелителя, чтобы ротор после остановки в любом положении не проворачивался.

После определения нужной массы можно либо оставить груз, либо просто высверлить отверстие в полученной шестой точке – точке с максимальным дисбалансом. При этом масса высверленного металла должна соответствовать массе подобранного груза.

Такая статическая балансировка электродвигателя своими руками достаточно грубая и призвана устранить только серьёзные перекосы по массе нагрузки на валу. Есть и другие недостатки. Так, статическая балансировка якоря электродвигателя своими руками потребует многочисленных измерений и вычислений. Для повышения точности и скорости рекомендуется использовать динамический метод.

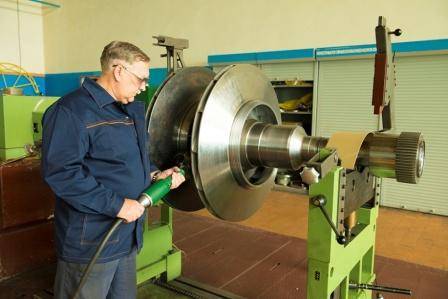

Для этого потребуется специальный станок для балансировки роторов электродвигателей. Он раскручивает размещённый на нём вал и определяет, по какой из осей наблюдается перекос массы. Динамическая балансировка роторов электродвигателей способна устранить даже мельчайшие отхождения оси инерции от оси вращения.

Динамическая балансировка вала электродвигателя производится компьютерным методом. Высокоинтеллектуальное оборудование, которое используется для этого процесса, способно самостоятельно подсказать, какой противовес и на какую сторону стоит установить.

Впрочем, найти станок для балансировки очень тяжелого или большого ротора довольно сложно. Обычно динамическая методика устранения перекоса применяется для сравнительно небольших ЭД независимо от мощности

Поэтому, выбирая способы балансировки и центровки электродвигателей, стоит обратить внимание не только на точность операции, но и на физическую возможность провести этот процесс для имеющегося вала

Ремонт двигателя мотоцикла Bandit 1200

Ремонт мотора мотоцикла Suzuki Bandit после некорректной переборки в другом сервисе.

Со слов владельца – после некачественной сборки мотор был запущен. “Было много масляного дыма и посторонние шумы”.

ДВСку привезли к нам в разобранном состоянии. Детали были сильно загрязнены, следы коррозии на стальных элементах крепежа означали, что двигатель пролежал в сыром помещении минимум несколько лет – неизвестно, в собранном или вскрытом состоянии.

Отдельно в коробке шел набор “сделай сам” – смесь крепежа от этого двигателя, и нескольких других мотоциклов. Было сказано, что детали от этого мотора “вроде бы все здесь”

Мы смогли не просто восстановить этот двигатель, но и форсировать его – увеличением рабочего объема, установкой спортивных распредвалов и карбюраторов.

Начнем с разборки того, что пока не может называться Двигателем – и изучения состояния имеющихся деталей. Так же нужно определить все ли детали на месте, оригинальные они – или нет.
