Перепрессовка коленвала – как не наделать глупостей?

Причины для замены коленчатого вала

Коленчатый вал — наиболее нагруженная деталь в поршневом силовом агрегате. Основная причина его раннего повреждения, это отсутствие своевременного обслуживания. В частности, если владелец машины не следит за количеством и свежестью моторного масла, допускает продолжительную работу агрегата на повышенных оборотах — коленвал выходит из строя гораздо быстрее.

Подробнее про главные причины повреждения детали:

  • низкое давление в системе смазки, вызванное недостаточным уровнем масла или другими факторами, заправка некачественным автолом и гидроудар — из-за этого на коленвале появляются трещины;
  • поломка механизма сцепления, неправильная эксплуатация автомобиля — вызывает износ торцевой части упорных колец коленчатого вала;
  • разжижение лубриканта, вызванное сильным перегревом мотора или попаданием в него горючей жидкости — обычно приводит к появлению задиров на шейках, выработке мест под сальники и другим повреждениям;
  • засорение маслофильтра и работа силового агрегата на грязном масле;
  • неправильная затяжка болтов во время проведения ремонта, последствия аварии — разрушаются часто шпоночные пазы, резьбовые фиксационные отверстия, посадочные зоны под втулки, штифты.

Износ данного узла отрицательно сказывается на работе мотора. Последний не в состоянии развивать прежнюю мощность. Давление масла резко падает даже на малых оборотах. Полная разборка ДВС неизбежна, так как поломка может привести к тяжёлому разрушению блока цилиндров. В таких случаях, чтобы уберечь двигатель, производится ремонт или замена коленвала двигателя.

Распрессовка коленвала

Для перепрессовки коленвала Минск существует большое количество приспособлений как специализированных, так и самодельных, придуманных теми, кому приходилось проводить ремонт в домашних условиях. Наиболее надежным и легким, особенно для тех, кто выполняет распрессовку впервые, является способ основанный на раздавливании щек коленвала с использованием зубила или любого другого примерно подходящего по форме инструмента.

Перед тем, как проводить распрессовку, важно зафиксировать значения зазоров между поверхностью шатуна и поверхностью щек коленвала. Для это при помощи штангеля измерьте зазоры и запишите полученные данные

Для того, чтобы перепрессовка коленвала Минск была выполнена, в первую очередь следует снять сам коленвал, для этого следуйте приведенной ниже инструкции:

— Установите два металлических конуса по обе стороны шатуна, после этого последовательно наносите средней силы удары по каждому из них. Это приведет к тому, что под давлением конусов, щеки коленвала разъедутся.

В случае, если сам конус не достаточно широкий и его не хватает для того, чтобы полностью открыть коленвал, под щеки можно подложить небольшой металлический брусок или пластинку.

— После того, как половинки коленвала разъединятся, откроется доступ к шатуну. Снимайте его вместе с сепаратором.
— Теперь вытащите палец коленвала мотоцикла. Это не должно составить труда и тут может возникнуть только одна проблема. Иногда случается, что палец выходить только из одной из щек коленвала и остается надежно закрепленным в другой. В таком случае его нужно выстукивать с помощью прочной оправки. Ее толщина должна примерно равняться толщине самого пальца. Для того, чтобы выбить палец следует использовать тяжелый молоток, так как, легкого может не хватить

Обратите внимание на то, что выбивать палец необходимо с внешней стороны щеки.

Неисправности и их устранение

К наиболее распространенным неисправностям коленвала относится:

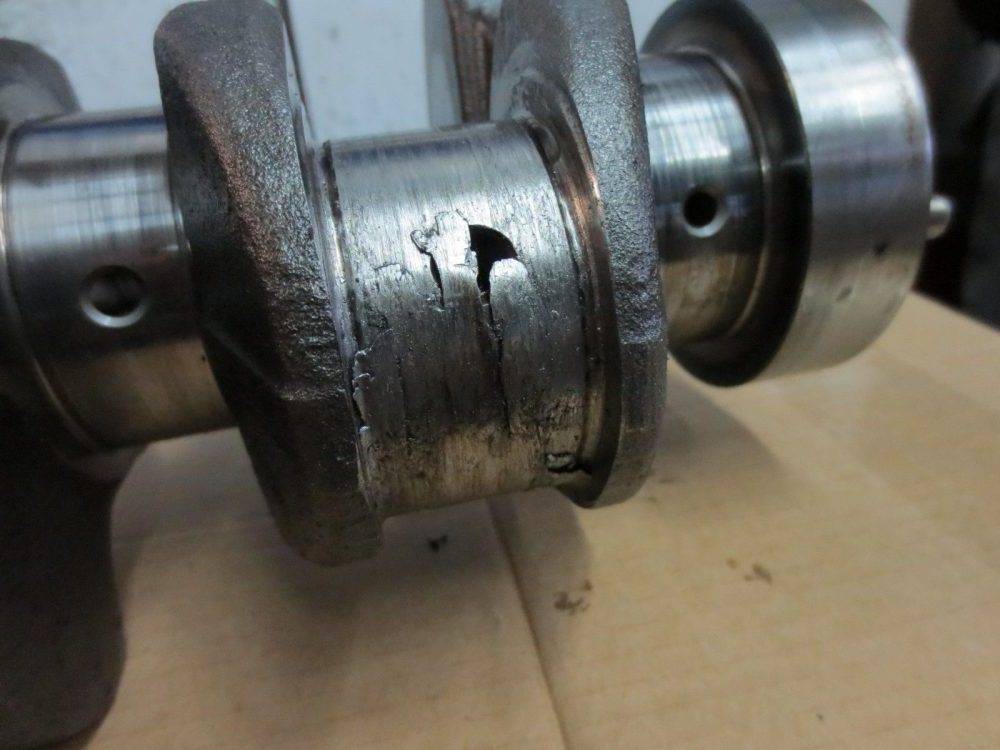

  • Значительный износ шатунных и коренных шеек, к которому привела нехватка масла или его ненадлежащее качество, неправильное давление в системе, засоренность масляного фильтра, перегрев масла, приведший к его разжижению. Устраняется неисправность капитальным ремонтом мотора.
  • Износ торцов под упорными кольцами (а случается это, если автомобиль часто стоит на месте при выжатом сцеплении) В этом случае придется обработать упорные фланцы и использовать более толстые полукольца. Часты случаи, когда подобный эффект устраняется только путем замены вала, которому предшествует диагностика, а при необходимости – и ремонт привода сцепления.

Проверка и замена

Так как коленчатый вал работает в тяжелых условиях под воздействием высоких температурных и других нагрузок, то на оси его могут удерживать только эти подшипники. Шейки выполняют роль внутренней обоймы, а вкладыши – наружных. Как и прочие элементы двигателя, эти детали также нужно периодически менять.

Меняют вкладыши чаще по причине износа, а также по причине проворота. Провернуть вкладыш может по следующим причинам. Это вязкое масло, попадание в масло абразива, малый натяг при установке крышки, недостаточная вязкость смазочного материала, эксплуатация в условиях перегрузок.

Порядок работ перед распрессовкой двигателя

Распрессовка обычно требуется когда неисправен один из подшипников опорного типа.

Все процедуры делаются весьма аккуратно, при неаккуратном разборе можно случайно погнуть вал. Самые уязвимые места и высокая вероятность повреждения возникают при изъятии генератора, при снятии вариатора, когда снимается подшипник и при разборе КШМ.

Чтобы вынуть коленвал, сначала снимают картерную крышку, делают это так: сначала ее надо расконтрить, затем выкрутить все ее болты и только теперь можно вынимать вал. Чтобы вал вынуть нужно специальное приспособление, так как он установлен достаточно плотно

Если приспособления не имеется, то можно слегка, но не сильно постукивать по валу твердым инструментом, без резких сильных движений и осторожно вынуть деталь

После снятия вала его стоит осмотреть и найти прогибы, люфты и прочее. Неплохо бы промерять окружность штангенциркулем, если эта процедура не помогла найти проблему, то осмотр продолжают с помощью микрометра. Он позволяет найти изъяны до мм. Отклонение считается в норме, если его показание не больше 0.05 мм.

Изгиб вала определяют путем зажатия его в тисках в вертикальном состоянии. Для качественной центровки стоит немного разжать щеки конусными брусками из дерева.

Нажимной диск сцепления с кожухом в сборе

Диск балансируют статически в динамическом режиме при установке на рабочую поверхность и два диаметрально расположенных отверстия крепления кожуха к маховику, а также путем сверления отверстий диаметром 13,8 мм в бобышках под пружинами на глубину не более 23 мм. Между опорными поверхностями диска и кожуха расстояние должно быть 9,8 мм при допуске параллельности этих поверхностей 0,03 мм. Остаточный дисбаланс должен быть не более 0,005 Нм. После балансировки установочные отверстия нужно пометить. При любой повторной установке по тем же отверстиям дисбаланс должен быть не более 0,009 Нм.

Устройство коленвала: что такое перепрессовка?

В любой технике коленчатый вал служит именно тем механизмом, который принимает непосредственно на себя усилия, передающиеся от поршней к шатунам. Именно он превращает эти самые усилия в крутящий момент, переходящий через маховик трансмиссии мотоцикла или автомобиля. Состоит коленвал из следующих элементов:

  • Шатунные шейки;
  • Коренные шейки;
  • Противовесы;
  • Щеки.

Как правило, количество и расположение шеек зависит от числа цилиндров. Так, у V – образного двигателя количество шеек в 2 раза меньше, чем шатунов. Происходит это потому, что на коленчатом валу на каждой шатунной рейке они располагаются попарно. У многоцилиндровых же двигателей шатунные рейки находятся в различных плоскостях. Здесь такое размещение обусловлено необходимостью равномерного распределения рабочих контактов.

Написать отзыв

Зарегистрируйтесь, оставляя отзывы о товаре, можно заработать бонусные баллы!

Ваш отзыв:

Внимание: HTML не поддерживается! Используйте обычный текст. Оценка:

Оценка:

Плохо Хорошо

Введите код, указанный на картинке:

Обычно с проблемой замены шатуна в коленвале сталкиваются хозяева двухтактной техники, это мотоциклы Минск, Восход, ИЖ, Кросовики, Снегоходы, скутера и мопеды. Навернулся коленвал, возникает вопрос как отремонтировать коленвал мотоцикла, находится ответ, первое, купить новый коленвал, второе, заменить на поломанном коленвале шатун, палец и игольчатый подшипник (сепаратор).

Купить новый коленвал конечно проще, но цена коленвала в раз пять больше чем цена шатуна с пальцем и игольчатым подшипником. Тут сразу возникает проблема как распресовать коленвал самому в домашних условиях, а затем спрессовать и устранить биение. Конечно для устранения биения любой мастер будет искать токарный станок, но это уже лишняя проблема. Есть способ устранения биения коленвала в домашних условиях без токарного станка, придуманный мной.

Если решились на самостоятельную замену шатуна в коленвале мотоцикла то эта статья для Вас. Зачем платить лишние деньги за новый коленвал, когда смена шатуна преобразит поломанный коленвал в новый.

Только не вздумайте нагревать коленвал, все делается на холодную.

12.13.3. Дефектовка деталей кривошипно-шатунного механизма двигателя

20.

Осмотрите вал.Трещины не допускаются. На поверхностях, сопрягаемых с рабочими кромками сальников, не должно быть царапин, забоин, рисок. При обнаружении — замените вал.21.

Измерьте микрометром наружный диаметр Dн коренных шеек.

Пояснение

Фактический зазор между вкладышами коренных подшипников и коренными шейками коленчатого вала определяется по методике, изложенной для шатунных вкладышей.

Номинальный расчетный зазор составляет 0,050-0,095 мм. Предельный зазор — 0,15 мм.

Если фактический расчетный зазор меньше предельного, можно снова использовать вкладыши, которые были установлены.

Если зазор больше предельного, замените на этих шейках вкладыши новыми номинальной толщины (1,824-1,831 мм).

Если шейки коленчатого вала изношены и перешлифованы до ремонтного размера, замените вкладыши ремонтными (увеличенной толщины):

«0,25» = 1,949-1,956 мм «0,50» = 2,074-2,081 мм «0,75» = 2,199-2,206 мм «1,0» = 2,324-2,331 мм.

Номинальный диаметр коренных шеек 50,775-50,795 мм. Шейки шлифуют, если на них есть забоины и риски или износ (или овальность) составляет более 0,03 мм, уменьшая диаметр с шагом 0,25 мм так, чтобы получить (в зависимости от степени износа) следующие значения:

«0,25» = 50,525-50,545 мм «0,50» = 50,275-50,295 мм «0,75» = 50,025-50,045 мм «1,0» = 49,775-49,795 мм.

Обозначения «0,25» и др. указывают, на сколько уменьшается диаметр шеек коленчатого вала после шлифовки. Соответствующее клеймо ставят на первой щеке коленчатого вала, например К 0,75; Ш 0,50.

22.

Установите вал крайними коренными шейками на призмы и проверьте индикатором: — осевое биение остальных коренных шеек (не более 0,03 мм) — осевое биение посадочных поверхностей под звездочку и подшипник первичного вала коробки предач (не более 0,04 мм) — смещение осей шатунных шеек от номинальной плоскости, проходящей через оси шатунных и коренных шеек (не более &plusmn0,35 мм) — торцовое биение фланца на диаметре 68 мм (не более 0,025 мм).

Операция в гаражных условиях практически невыполнима, поэтому проводите ее в мастерских, имеющих специальное оборудование.

23.

Осмотрите заглушки каналов системы смазки. Проверьте надежность их посадки отверткой, не прилагая значительных усилий.

Предупреждение

Заглушки устанавливайте на герметик УГ-6 и зачеканьте в трех местах.

Не рекомендуем самостоятельно вскрывать заглушки для очистки каналов, которая безусловно полезна.

Обратитесь в мастерские, имеющие специальное оборудование, или промойте каналы, не вскрывая заглушки.

24.

Промойте радиальные (показаны стрелками) и соединительные (показаны пунктиром) каналы, залив в радиальные каналы бензин, предварительно заглушив их с одной стороны деревянными пробками. Выдержите не менее 20 мин и промойте каналы бензином, впрыскивая его грушей. Деревянные заглушки снимите после промывки соединительных каналов. При необходимости повторяйте промывку до вытекания чистого бензина.

Имейте в виду, что таким способом не удается полностью очистить грязеуловители, расположенные около заглушек.

Замена шатуна на Минске. Порядок действий.

Несмотря на то, что со временем на любом мотоцикле шатун приходит в негодность, какой бы он не был надежный, чаще всего коленвал мотоцикла выходит из строя на двухтактных мотоциклах. В таком случае у хозяина мотоцикла есть два варианта. Можно купить и установить новый коленвал или же отремонтировать старый, сменив шатун, сепаратор и палец коленвала.

Стоит отметить, что покупать новый коленвал на Минск стоит только в том случае, если старый уже не спасти, так как его цена в несколько раз превышает цену отдельных деталей для ремонта. В любом случае вам придется сначала снять старый коленвал и шатун Минск, а затем установить новый или вернуть старый в обновленном виде. При этом сразу после ремонта могут появляться неприятные стуки, которые нужно будет устранить. Для этого можно использовать токарный станок, но если у вас его нет, не беда, существует более простой способ, доступный любому.

Принцип действия и назначение

В отличие от электродвигателя принцип действия КШМ в двигателях внутреннего сгорания значительно сложнее:

  • поршни поочередно выталкиваются из цилиндров при воспламенении топливной смеси;
  • внутри них шарнирно закреплены шатунные детали сложной конфигурации;
  • коленчатый вал имеет ответную посадочную поверхность П-образного типа для нижней головки шатуна, что обеспечивает смещение от оси вращения вала;
  • за счет фиксированного расстояния между поршнем и коленвалом шатун описывает амплитуду в виде восьмерки, за счет чего и преобразуется поступательное движение с цилиндров в крутящий момент на валу.

Когда необходима балансировка коленвала?

  • Когда необходима балансировка коленвала?
  • Зачем нужна балансировка коленвала?
  • Где отбалансировать коленвал?
  • Балансировка коленвала в домашних условиях

Балансировка коленчатого вала, если она выполняется в условиях гаража, может потребоваться тем, кто желает максимально изучить свой автомобиль и недоверчиво относится к специалистам автосервиса. Далее мы рассмотрим некоторые нюансы, с которыми вы можете столкнуться, занимаясь данным вопросом.

Зачем нужна балансировка коленвала?

Коленчатый вал как одна из основных деталей двигателя внутреннего сгорания оказывает значительное влияние на другие элементы системы, поэтому, чтобы снизить вибрации и прочие механические нагрузки, выполняется механическая операция под названием балансировка. Вследствие этого повышается надёжность, производительность и работоспособность коленчатого вала. Естественно, в проведении данной операции нуждаются уже достаточно проработавшие механизмы, но, как показывает практика, случается и так, что дисбаланс наблюдается в автомобилях, которые только приобретены в салоне.

Как же понять, что вам предстоит балансировать коленчатый вал, и стоит ли уже закатывать рукава? Для этого есть следующие признаки

Во-первых, обратите внимание на селектор переключения передач в момент работы двигателя на холостых оборотах, он начинает дёргаться. Так же себя ведёт и двигатель, так что загляните под капот своего автомобиля, чтобы убедиться в этом

Где отбалансировать коленвал?

Существует два способа балансировки коленчатого вала.

1. Статический метод – менее точный. В данном случае применяются специальные ножи, на которые и укладывается деталь. Коленвал начинают вращать, и по его положению в этот момент определяется степень дисбаланса. Если верхняя часть детали по массе меньше нижней, то на неё прикрепляют грузики и производят замеры, догружая по мере достижения равновесия. И только после этого на противоположной стороне просверливают отверстия для противовеса.

2. Метод динамической балансировки коленчатого вала. Чтобы осуществить её, нужно воспользоваться специальным оборудованием. Коленчатый вал крепится на плавающие постели и раскручивается до необходимых оборотов. Световой луч, направленный на коленвал, сканирует его и находит самую тяжёлую точку, провоцирующую тряску. Далее она выводится на экран. Чтобы достичь баланса, нужно сделать немного – избавиться от лишнего веса в данной точке.

Балансировка коленвала в домашних условиях

Зачастую балансировка коленчатого вала в домашних условиях выполняется с маховиком. Нужно также определить наиболее тяжёлую точку. Сделать это можно следующим образом: установите две пластины в форме буквы «Т», выставите по уровню и сверху положите на них деталь. При дисбалансе коленвал начнёт скатываться до тех пор, пока его наиболее тяжёлая точка не окажется снизу. Таким образом, и определяется та область, в которой находится место, с которого нужно снять немного металла, и повторять так нужно до тех пор, пока не будет достигнута полная балансировка.

Если говорить об автомобилях, которые ещё находятся на гарантии, то лучше прибегать к методу модульной сборки. В таком случае все элементы коленчатого вала балансируются по отдельности, а не в сборе. Такую процедуру лучше доверить хорошим специалистам, ведь гарантия – это то, что даётся только один раз, и этим не нужно пренебрегать

Помните, что не столь важно место проведения балансировки коленчатого вала; главное, что эта процедура значительно увеличивает ресурс и мощность силового агрегата и в целом автомобиля

Коренные подшипники коленчатого вала – признаки поломки

Как и любая другая деталь, подшипник может прийти в негодность. Обычно это связано с естественным износом, но также может произойти от каких-либо внешних факторов, которые воздействовали на автомобиль. Узнать, почему именно коренные подшипники коленчатого вала вышли из строя, не представит особого труда. Во-первых, это можно определить по звуку: вы сможете услышать подозрительный шорох во время работы двигателя

Также обратите внимание, с каким звуком будут переключаться передачи. Во время переключения вы можете услышать не совсем здоровое «подрыкивание»

Во-вторых, передачи могут переключаться с определенным затруднением, рывками. Конечно, данные симптомы не дают стопроцентной уверенности, что проблема заключается именно в подшипнике. Здесь уже необходимо знать специфику автомобиля, а также его подробную историю

Если с вашим двигателем недавно проводились ремонтные работы, или подшипники не так давно были заменены, то стоит обратить внимание на другие детали автомобиля

Условия работы вкладышей двигателя

Благодаря образованию масляной пленки предотвращается локальная концентрация нагрузок. Но если будут созданы определенные условия, то нормальный для подшипника гидродинамический режим будет изменен на смешанный. Это может произойти, если в двигателе недостаточное давление масла, узел испытывает огромные нагрузи, вязкость масла низкая, смазка перегревается, на поверхности вала и подшипника имеется повышенная шероховатость. Также смешанный режим может возникнуть по причине грязного масла, деформации и геометрических дефектов подшипников.

В этом смешанном режиме у шатунного подшипника может возникнуть контакт с поверхностью шейки коленчатого вала, что может в дальнейшем стать причиной задиров, повышенного износа, спекания вала с подшипником.

Коленчатый вал с маховиком и сцеплением в сборе

Динамическую балансировку коленчатого вала с маховиком и сцеплением в сборе осуществляют относительно крайних коренных шеек при сверлении отверстий диаметром 15 мм (на глубину не более 15 мм при расстоянии между ними не менее 5 мм) на расстоянии 184 мм от оси вала в не закрытых кожухом сцепления сегментах рабочей поверхности маховика или при сверлении отверстий в бобышках под пружинами нажимного диска сцепления. Остаточный дисбаланс со стороны сцепления (маховика) должен быть не более 0,07 Нм. Перед балансировкой на каждую шатунную шейку надевают груз, а ведомый диск сцепления центрируется относительно внутреннего диаметра подшипника на фланце коленчатого вала с помощью первичного вала коробки передач или специальной оправки.

Как снять подшипник с барабана стиральной машины Самсунг

В стиральных машинах шарикоподшипники обеспечивают равномерное и динамичное вращение барабана. Учитывая, что отжим производится при высоких оборотах и на элементы приходится повышенная нагрузка, они часто выходят из строя и подлежат замене, чтобы не допустить поломки основных узлов техники, ремонт которых достаточно дорогостоящий.

Если нет возможности пригласить мастера сервисной службы, можно производить замену самостоятельно, предварительно ознакомившись с пошаговой инструкцией. Предварительно предстоит разобрать машинку. Два элемента, большой и малый, меняются во втулке корпуса бака. Деталь большего диаметра выбивается при помощи металлического стержня внутрь, меньшего — наружу. Верхнюю обойму снимают, нанося молотком удары, приставив конец шпильки или прутка к краю. Чтобы избежать заклинивания, следует бить по всей окружности элемента равномерно, до полного выхода корпуса. После демонтажа п/ш, извлекаются сальники, тщательно очищается посадочное место. Затем монтируются новые детали и сборка производится в обратном порядке.

Обозначения на чертежах

На чертежах обозначение призматических шпонок происходит исходя из нормативного документа ГОСТ. Они делятся на шпоночные пазы: высокие, нормальной высоты и направляющие. Рабочими гранями у них являются боковые.

На сборочном чертеже обозначение выполняется с учетом диаметра вала, крутящего момента, сечения и длины.

Шпонка 3–20Х12Х120 ГОСТ 23360-78; Где 3 – исполнение, 20Х12 – сечение, 120 – длина.

Обозначение остальных типов шпонок на изображениях выполняется таким же образом, исходя из соответствующих ГОСТов, разработанных для каждой отдельной модели

Указанное обозначение должно четко характеризировать деталь, что очень важно для получения надежного соединение. Ведь даже малейший зазор может стать причиной быстрого износа рабочих узлов и потери эффективности во время работы

Для чего предусмотрены ремонтные размеры коленвалов? — AutoDoza — Автомобильный портал

Коленчатый вал изготавливается либо из чугуна, либо из легированной стали, оба материала довольно прочные, но дефекты все же со временем возникают, и как раз для их устранения нужны ремонтные размеры коленвалов. Это своеобразные допуски, до которых можно уменьшить толщину шеек без сильного ущерба для прочности детали. И, поскольку шейки обычно взаимодействуют с подшипниками, для последних предусмотрены вкладыши с ремонтным уменьшением.

Когда могут потребоваться ремонтные размеры коленвалов?

Прежде всего, давайте рассмотрим различные виды возникающих дефектов, а также причины их появления. Если нарушена геометрия посадочных мест под опорные подшипники блока, следует ожидать быстрого износа шеек. Иными словами, если наблюдается данный процесс, причина, скорее всего, именно та, что указана выше, либо в некачественном материале самого вала. Из-за некачественного масла или нерегулярной его замены на шейках могут появиться задиры, также источником данной неприятности может стать засорившийся масляный фильтр, либо, что совсем уже плохо – слабое давление в системе.

Но наиболее частый вид повреждений – царапины на шейках (не путайте их с трещинами из-за усталости металла, при появлении которых приходится менять деталь). Возникают такие дефекты из-за продолжительной эксплуатации вала, кроме того, причина может крыться в засорении масла инородными частицами

При этом обращайте внимание на глубину царапин, мелкие, до 5 микрон, могут быть заполированы, а вот более значительные требуют шлифовки, в результате чего приходится переходить на следующие ремонтные размеры коленвалов. Иногда, при сильном износе поверхности, деталь уменьшается сразу на 2 размера.Что следует учитывать, изменяя размеры шеек коленвалов?

Шейки у коленчатого вала бывают двух типов – опорные и шатунные. Последние, как ясно из названия, предназначены для того, чтобы на колена передавались поступательные движения шатуна, преображаясь, таким образом, в крутящий момент. По сути, получается принцип колодезного ворота, точнее, его изогнутой ручки, по отношению к которой человеческое предплечье может считаться шатуном. В стандартном двигателе размеры шеек коленвалов соответствуют 47.8 миллиметрам. Логично, что и подшипники, и кольца шатунов также подогнаны под этот размер. Однако спортивный тип коленвалов является исключением, у него шейки имеют диаметр всего 43 миллиметра, а значит, он требует специальных вкладышей для подшипников и установку соответствующих шатунов.

Но вернемся к шейкам и их дефектам. При наличии таковых ремонт может осуществляться до 4 раз путем шлифовки, как уже было сказано выше. Соответственно, прежде чем изменять ремонтные размеры шеек коленчатых валов, внимательно замерьте деталь и выясните, до какой степени могут произойти ее изменения, после чего заранее приобретите вкладыши с новыми размерами. Определить степень износа можно по зазору между шейкой и подшипником, который, достигая 0.07-0.09 миллиметров, грозит снижением давления масла и шумами во время работы ДВС, а будучи менее 0.03 миллиметра может стать причиной описанных выше задиров.Какие бывают ремонтные размеры шеек коленчатого вала?

Собравшись отшлифовать шейки вала, позаботьтесь заранее о вкладках, при первом ремонте их можно использовать с уменьшением на 0.25 миллиметров. При необходимости последующие ремонтные размеры шеек коленчатого вала могут быть изменены на 0.5, 0.75 и 1 миллиметр, соответствующие должны быть приобретены и вкладыши. Последующие шлифовки связаны с прямым риском разрушения вала прямо в процессе работы, по этой причине размеры вкладышей 1.25 и 1.5 найти крайне сложно.

В процессе ремонтных работ первыми следует шлифовать шейки основания, а уже во вторую очередь – шатунные.Подготовка к ремонту заключается в очистке детали, снятии противовесов, а при необходимости и в правке вала с выставлением балансировки центральной оси, чтобы получить затем ремонтные размеры шеек коленчатых валов без каких-либо огрехов

Очень важно проверить вал на изгиб оси, с тем, чтобы своевременно выровнять. Биение не должно превышать на центральной шейке 0.05 миллиметра

Помимо прочего, перед шлифовкой следует углубить фаски на кромках масляных кольцевых выемок, добившись ширины от 0.8 до 1.2 миллиметра. Делать это лучше всего конусообразной абразивной насадкой на дрель с углом 60-90 градусов. И, если есть возможность купить новый вал, сделайте это вместо ремонта старого.

autodoza.ucoz.ru

Перепрессовка коленвала – устройство, схема, порядок работ + видео » АвтоНоватор

Как проводится перепрессовка коленвала? Такой вопрос часто задают посетители мотоциклетных форумов. Не менее амбициозны и автовладельцы, которые собираются произвести эту операцию собственноручно. Разобраться в этом действительно не сложно. Но прежде, чем приступить к описанию процесса ремонта, рассмотрим, что собой представляет этот узел, как он работает и для чего предназначен.

Перепрессовка коленвала — знакомство с устройством

Коленчатый вал как мотоциклетных, так и автомобильных двигателей принимает на себя усилия, которые передаются от поршней шатунами, и превращает их в крутящий момент, переходящий через маховик трансмиссии. Состоит коленвал из шатунных и коренных шеек, противовесов и щек. Количество и расположение шеек зависит от количества цилиндров. Например, в V-образном двигателе шеек в 2 раза меньше, чем шатунов, поскольку на коленчатом валу они располагаются на каждой шатунной шейке попарно.

У многоцилиндровых двигателей шатунные шейки выполнены в различных плоскостях, что вызвано необходимостью равномерного распределения рабочих тактов в различных цилиндрах. В автомобильных двигателях число коренных шеек всегда на одну больше, чем шатунных, поскольку по обе стороны шатунной шейки располагаются коренные.

Шейки соединяются между собой щеками. С целью уменьшения центробежных нагрузок, которые создаются кривошипами, на коленчатом валу находятся противовесы, а сами шейки изготовлены полыми. Для продления срока службы поверхность шатунных и коренных шеек стальных валов закаляют высокочастотными токами.

В щеках имеются специальные каналы, через которые масло поступает от коренных шеек к шатунным. Внутри каждой шатунной шейки существует специальная полость, которая служит грязеуловителем – во время вращения вала частицы различных загрязнений под действием центробежных сил оседают на стенках грязеуловителей. Их очистка проводится через пробки, завернутые в торцах.

Распрессовка коленвала — подготовительные операции

Далее рассмотрим, как распрессовать коленвал двигателя. Это требуется, если вышел из строя один из опорных подшипников. Проводить разборку следует очень аккуратно. Некоторые умельцы считают, что погнуть коленчатый вал при разборке практически невозможно. Но это не так. Когда происходит повреждение:

  • при снятии генератора;
  • при демонтаже вариатора;
  • во время разборки кривошипно-шатунного механизма (КШМ), чтобы этого избежать, желательно использовать специальный съемник;
  • при съеме подшипника.

Для снятия коленвала нужно убрать крышку картера. Для этого ее следует расконтрить, затем раскрутить все удерживающие ее болты. Теперь доступ открыт, остается правильно вынуть коленвал. Он сидит плотно, поэтому это будет тоже своего рода выпрессовка, и потребуется спецприспособление. Однако можно обойтись и постукиванием по концу вала чем-нибудь твердым, но избегайте резких и сильных движений, чтобы не повредить деталь.

После того, как коленвал уже снят, проводят внешний осмотр узла на предмет люфта и прогибов. Далее штангенциркулем делают промер по всей окружности. Если дефекты не обнаружены, то для промеров используют микрометр для более тщательного осмотра. Максимальное допустимое отклонение не должно превышать 0,05 мм.

Как распрессовать коленвал — порядок работы

Распрессовка коленвала в домашних условиях делается следующим образом. Сначала он освобождается от крышки, которая отвинчивается, предварительно претерпев расконтровку. Теперь снимаетсязадний подшипник, для этого вам потребуется помощь отжимных болтов. Он останется в картере, если в нем нет дефектов, то лучше его оттуда не выпрессовывать. Тяжелее снять передний подшипник.

Чтобы осуществить разборку передней части коленвала, расконтрите зажимную гайку, снимите ее. Затем демонтируйте шестерню, втулку и шпонку. Теперь очередь шарикоподшипника, здесь опять понадобится прибегнуть к отжимному болту. Так окажется свободным и передний подшипник. Завершающей стадией разборки коленвала станет демонтаж заглушек для шеек вала. После всего этого детали моются в керосине и собираются, если нет никаких дефектов. О том, как делается перепрессовка коленвала, видеоматериалы сайта рассказывают более подробно.

carnovato.ru
