Проверка и замена бендикса на стартере своими руками

Бендикс стартера

Человеку, незнакомому с автомобильными терминами, сложно понять, что означают те или иные названия. Трамблер, жиклер, бендикс, кулиса, цапфа и так далее — согласитесь, не многие поймут, о чем идет речь. Кроме того, часто в литературе можно увидеть аббревиатуры: ШРУС, ПТФ, КСХХ, ЗДТ, ГБЦ. Однако, знать значение всех этих терминов необходимо хотя бы для того, чтобы купить нужную деталь в магазине автозапчастей.

Если у вас возникли проблемы со стартером, то одной из причин может быть поломка бендикса. Картина знакомая: вы пытаетесь завести двигатель, слышится, как щелкает втягивающее реле, а затем характерный скрежет — шестерня обгонной муфты не входит в зацепление с венцом маховика коленвала. Значит пора проверить состояние бендикса и его шестеренки.

В каталоге запчастей эта деталь обычно названа приводом стартера либо обгонной муфтой. В простонародье эту муфту также называют бендикс, в честь американского изобретателя, который ее запатентовал. Бендикс выполняет очень важную роль — именно через него вращение вала якоря стартера передается на коленчатый вал благодаря ведомой обойме с шестерней.

Мы уже писали на нашем сайте Vodi.su о ситуации когда стартер крутится, но машина не заводится.

Напомним еще и о принципе работы стартера:

• ток от аккумулятора подается на обмотку электромотора стартера;
• начинает вращаться вал якоря, на котором и находится обгонная муфта;
• на валу есть шлицы, по ним бендикс передвигается к маховику;
• зубья шестерни бендикса входят в зацепление с зубьями венца маховика;
• как только маховик раскручивается до определенной скорости, происходит отсоединение шестерни привода стартера и бендикс возвращается назад.

Стоит также отметить, что шестерня привода стартера может вращаться лишь в одном направлении.

Устройство бендикса стартера

Основными элементами привода являются:

• ведомая обойма с шестерней — обеспечивает сцепление с маховиком;
• ведущая обойма — находится на валу якоря стартера и вращается вместе с ним;
• буферная пружина — смягчает момент контакта шестерни с венцом маховика (иногда сцепление происходит не с первого раза и благодаря этой пружине шестерня отскакивает назад и вновь входит в зацепление);
• ролики и прижимные пружины — позволяют шестерне вращаться лишь в одном направлении (если ролики стираются, то шестерня будет пробуксовывать при запуске двигателя).

Чаще всего поломки происходят по причине износа зубьев шестерни привода стартера. В таком случае приходится снимать стартер и проводить замену бендикса, хотя в некоторых магазинах можно найти ремкомплекты, в которых шестерня продается отдельно. Как бы там ни было, но ремонтировать стартер без должной подготовки достаточно сложно.

Реже происходит ослабление буферной пружины. Убедиться в том, что она ослабла, тоже легко — при повороте ключа в замке зажигания можно будет услышать скрежет. Двигатель заведется, но такое несовпадение зубьев приведет к быстрому износу как шестерни бендикса, так и венца маховика (а его ремонт обойдется значительно дороже, чем замена бендикса).

Со временем также могут стираться ролики, которые находятся в ведущей обойме. На вид они очень маленькие, но именно благодаря им шестерня может вращаться лишь в одном направлении. Если же шестерня свободно вращается во все стороны, то это свидетельствует либо о браке, либо о полном износе роликов и ослаблении прижимных пластин.

Стоит сказать, что стартер — это достаточно сложное устройство и поломки чаще всего случаются не из-за бендикса. Ресурс работы стартера значительно меньше, чем у двигателя, поэтому рано или поздно его все же придется заменить. Видео о том, как реставрировали бендикс, при ремонте стартера.

(9 оценок, среднее: 4,44 из 5)

Самостоятельный ремонт бендикса стартера

Многие автомобилисты не думают, как поменять на стартере бендикс, а предпочитают его ремонтировать. Во многих случаях ремонт бендикса стартера вполне возможен, путем замены роликов или тщательной очистки вала якоря и внутренней части обгонной муфты. Самостоятельный ремонт бендикса стартера позволит сэкономить средства на приобретение нового узла, а в некоторых случаях значительно сокращает сроки ремонта.

Чтобы выполнить ремонт бендикса стартера необходимо:

• Снять стартер с автомобиля, отсоединив провода от втягивающего реле;
• Разобрать его, аккуратно отсоединив провод от втягивающего;
• Снять обгонную муфту и очистить её снаружи;

Тщательно осмотреть её и убедиться, что ремонт бендикса стартера возможен.

Если отсутствуют трещины на корпусе, можно начинать непосредственно ремонт бендикса стартера. Сначала, можно поместить демонтированный узел в емкость с бензином на несколько часов, и периодически его проворачивая. В отдельных случаях, такая процедура и будет ремонтом обгонной муфты. Ремонт бендикса стартера здесь сводится к растворению внутренних отложений и возвращению роликам подвижности без их замены. Если неисправность не устранена, то ремонтные работы будут более трудоемкими.

Ремонт бендикса стартера начинаем с разборки его корпуса. Получив доступ к роликам и пружинам, требуется их снять и тщательно очистить. Как правило, ролики мало подвержены износу и не нуждаются в замене и ремонте. Неисправность очень часто скрывается в смолистых отложениях, и ремонт сводится к их удалению. В таком случае ремонт бендикса стартера будет состоять из:

• Очистка твердых внутренних отложений внутри;
• Промывка в корпуса в бензине.

Далее необходимо тщательно осмотреть внутреннюю часть корпуса муфты, и при отсутствии его повреждений, можно собирать его обратно. Убедившись, что ролики не имеют повреждений, они устанавливаются на прежнее место. Если же ролики не имеют цилиндрической формы, то придется заменить их новыми.

Ремонтные ролики устанавливаются несколько большего диаметра. Нельзя менять отдельные изношенные ролики – требует замены весь комплект. После установки роликов ставятся пружины, и собирается весь корпус. После сборки необходимо проверить результаты ремонта – шестерня должна вращаться только в одном направлении.

Собранное устройство устанавливаем на вал якоря и фиксируем стопорным кольцом. На вопрос, чем смазать бендикс стартера можно однозначно ответить – ничем. Выполненный ремонт бендикса стартера заключался в удалении закоксовавшегося масла и нанесение любой смазки недопустимо. Далее стартер собирается с очисткой перед установкой втягивающего реле и монтируется на автомобиль. После завершения ремонтных работ и замены отдельных деталей проверяем стартер на машине. Перед первым пуском необходимо проверить правильность крепления проводов втягивающего реле. Если якорь свободно вращается, и имеется четкое зацепление с маховиком, то ремонт выполнен правильно.

Как видно, ремонт бендикса стартера задача вполне посильная многим водителям. Замена отдельных частей и сложная разборка зачастую не нужна и все действия сводятся к промывке узла. Самостоятельный ремонт позволяет избежать замены дорогостоящих агрегатов и сэкономить немалые средства.

Проскакивает стартер при запуске что делать

• Причины
• Стартер Раньше в -25С машина заводилась на ура, сейчас даже при -20С машина не заводится, может ли это быть связано со стартером?
• Почему при повороте ключа зажигания стартер не крутит, а только щелкает?
• Почему при запуске двигателя, когда работает стартер, слышен визг и не происходит запуск? (Такое ощущение, что стартер проскальзывает)
• Почему после замены аккумулятора, стартер по прежнему плохо крутит?
• На работающем двигателе слышен шум от генератора и что это может быть?
• Почему при больших оборотах двигателя слышен свист из-под капота?
• Заметил что при увеличении оборотов двигателя подсветка приборной панели становится ярче, в чем причина?
• Ремонт генератора обходится в половину стоимости нового аналога, что посоветуете, чинить или покупать?

Обгонная муфта – вот настоящее название. А еще ее зовут муфтой – трещоткой или храповиком
Что если он не возвращается
Характерные черты неисправности

Часто водителей интересует, почему при запуске двигателя слышен треск и скрежет. Причин этого явления может быть несколько. В любом случае следует максимально быстро устранить источник этого звука. Иначе вы рискуете получить поломку в самый неподходящий момент. Вообще при появлении любых непонятных звуков следует проверить их происхождение. Ведь это сколе всего признак поломки.

Чем раньше вы ее устраните, тем лучше. Ведь большая часть неисправностей может вызывать цепную реакцию. И провоцировать поломки других элементов двигателя. Поэтому всегда внимательно прислушивайтесь к работе силового агрегата.

Причины

Почему при запуске двигателя слышен треск и скрежет? Этот вопрос часто задают начинающие и не очень автомобилисты. Многих пугает непонятный звук раздающийся при запуске мотора. Хотя во многих случаях это не сложная проблема. Но ее все-таки нужно устранять, а для этого неплохо знать, где искать проблему. Мест выдающих треск и скрежет при запуске несколько:

• Стартер;
• Маховик;
• Болт крепления ролика (ГРМ).

Зная основные места поломок, вы достаточно быстро сориентируетесь, где основная проблема. Для более точной диагностики откройте капот и попросите кого-нибудь завести мотор. При проблемах со стартером и маховиком треск раздастся с задней части двигателя, при открученном болте спереди.

Стартер

Причин такого поведения несколько. Для того, чтобы более подробно разобраться в причинах, нужно знать устройство стартера и принцип работы. Он состоит из электрического двигателя, на валу которого установлена обгонная муфта с ведущей шестерней. В обиходе муфту и шестерню называют – бендикс. Также в конструкции присутствует пусковое реле с соленоидом. Эта конструкция именуется «тяговое реле». Его с муфтой соединяет рычаг включения стартера.

Работает эта конструкция следующим образом

. При включении электродвигатель начинает крутить бендикс. Одновременно тяговое реле, сработав, двигает с помощью рычага обгонную муфту вперед.

В итоге шестерня входит в зацепление с зубьями маховика и раскручивает двигатель. После того как мотор завелся, срабатывает обгонная муфта. Это предохраняет стартер от повреждения. При отключении подачи тока на прибор, реле перестает работать, и бендикс стартера возвращается в исходное положение. На стартерах легковых автомобилей обычно используется обгонная муфта роликового типа.

Причина скрежета при запуске всего одна. По какой-то причине бендикс не может полноценно зацепиться за маховик. Поэтому при запуске стартера возникает скрежет проскакивающих зубьев. Устранять эту неисправность нужно максимально быстро. Иначе можно повредить шестерни маховика и стартера. Проверять нужно следующие моменты:

• Для начала проверьте крепление стартера. Иногда от вибрации болты крепления могут открутиться. В таком случае стартер перекашивает и шестерня теряет полноценный контакт с маховиком. В любом случае снимите стартер и проверьте состояние бендикса;
• Иногда причиной проблем может стать износ шестерни. В таком случае эффективность работы стартера снижается. При запуске двигателя будет слышен скрежет обходящегося бендикса. Со временем стартер совсем не сможет крутить маховик. Сняв деталь с машины, увидеть износ шестерни можно невооруженным глазом;
• Иногда бендикс плохо ходит по валу и просто не дотягивается до маховика. В таком случае снимите его. Нужно помазать вал любым моторным маслом (5w30 или 5w40 или вообще какое будет под рукой). Также проверьте работоспособность тягового реле.

Это основные причины скрежета при запуске, связанные именно с этой деталью. Чаще всего вы найдете неисправность где-то в стартере.

Ремонт стартера ВАЗ 2114 своими руками – детальная инструкция

1. Первым делом снимите минусовую клемму с АКБ (аккумуляторная батарея). 2.

Используя ключ на «13», открутите два верхних крепежных винта, которыми он крепится к картеру сцепления. Как правило, третьего болта — нет, если же он у вас имеется потребуется смотровая яма для того, чтобы его открутить.

3. Достаньте из разъема на втягивающем реле проводок №1. сдвигая стартер вперед.

4. Возьмите ключ на “13” и открутите крепежную гайку провода, который соединяет вывод тягового реле стартера с «плюсом» АКБ.

5. Оцените визуально состояние зубьев маховика.

6. При помощи крестообразной отвертки выкрутите два крепежных винта в крышке стартера. 7. Открутите гайку крепления выхода обмотки стартера на втягивающее реле, для этого используйте ключ на “13”.

8. Извлеките шайбу-скобку.

None 10. Проверьте состояние втулок.

11. Чтобы разъединить корпус стартера нужно нанести несколько легких ударов по нижней части корпуса резиновым или деревянным молотком. Оцените состояние щеток.

12. При помощи отвертки достаньте уши бендикса из вилки.

13. Наставьте ключ и ударами молотка сбейте стопорное кольцо.

14. Второе стопорное подковырните отверткой.

15. Снимите бендикс.

Теперь собственно сама замена бендикса, возьмите новый бендикс (обгонная муфта) и установите на место. Сборка производится в обратном порядке, перед этим не забудьте все как следует очистить и смазать (там, где это необходимо). На этом ремонт стартера ВАЗ 2114 можно считать завершенным, установите стартер на место, подключите аккумулятор и попытайтесь произвести запуск двигателя.

На этот раз поговорим о том, как произвести диагностику и ремонт стартера ВАЗ 2114 в домашних условиях. Вы узнаете как самостоятельно заменить бендикс своими руками быстро и качественно.Признаки неисправности стартера:

Существенное снижение мощности, вращение стартера не обеспечивает необходимой двигателю мощности. Потребуется ремонт стартера, возможно замена реле.
Перебои напряжения.
Вращение стартера происходит вхолостую, то есть без вращения двигателя. Понадобится ремонт втягивающего стартера.
Задержки в отключении стартера.
Несрабатывание стартера после поворота ключа зажигания. Произошло повреждение бендикса, поэтому для возобновления работы понадобится замена бендикса стартера.
Стартер крутит, но не запускает двигатель.

Актуально: Как снять стартер ВАЗ 2110. Замена стартера ВАЗ 2110 своими рукамиРемонт стартера ВАЗ 2114 потребует от вас наличия следующих инструментов:

Торцовые ключи на «10» и «13».
Крестовая и плоская отвертки.
Прямые руки (желательно) и свободное время.

None 2. Используя ключ на «13», открутите два верхних крепежных винта, которыми он крепится к картеру сцепления. Как правило, третьего болта — нет, если же он у вас имеется потребуется смотровая яма для того чтобы его открутить.

3. Достаньте из разъема на втягивающем реле проводок №1. сдвигая стартер вперед.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками4. Возьмите ключ на «13» и открутите крепежную гайку провода, который соединяет вывод тягового реле стартера с «плюсом» АКБ.

5. Оцените визуально состояние зубьев маховика.

6. При помощи крестообразной отвертки выкрутите два крепежных винта в крышке стартера. 7. Открутите гайку крепления выхода обмотки стартера на втягивающее реле, для этого используйте ключ на «13».

8. Извлеките шайбу-скобку.

9. Открутите ключом на «10» два длинных стяжных болта, затем достаньте их.

10. Проверьте состояние втулок.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками11. Чтобы разъединить корпус стартера нужно нанести несколько легких ударов по нижней части корпуса резиновым или деревянным молотком. Оцените состояние щеток.

12. При помощи отвертки достаньте уши бендикса из вилки.

13. Наставьте ключ и ударами молотка сбейте стопорное кольцо.

14. Второе стопорное подковырните отверткой.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками15. Снимите бендикс.

Актуально: Как снять генератор ВАЗ 2107 своими рукамиТеперь собственно сама замена бендикса, возьмите новый бендикс (обгонная муфта) и установите на место. Сборка производится в обратном порядке, перед этим не забудьте все как следует очистить и смазать (там, где это необходимо). На этом ремонт стартера ВАЗ 2114 можно считать завершенным, установите стартер на место, подключите аккумулятор и попытайтесь произвести запуск двигателя.

• 24techno-guide.ru
• www.drive2.ru
• vaz-remont.ru
• 7bm.ru

Втягивающее реле стартера: диагностика неисправностей и ремонт

Начнем с того, что втягивающее реле стартера ВАЗ или любой другой иномарки зачастую может выходить из строя по одним и тем же причинам. С учетом того, что данный элемент надежен и долговечен, его поломки являются результатом износа или высоких нагрузок.

Обычно водитель может столкнуться с тем, что щелкает реле, но стартер не крутит двигатель, реле втягивающее не издает никаких звуков после поворота ключа зажигания, реле щелкает через раз и т.п.

Так или иначе, в подобной ситуации втягивающий элемент стартера может быть поврежден. Это не удивительно, так как работает реле стартера с высоким напряжением до нескольких сот ампер. В результате:

• силовые контакты реле стартера на стороне стороны контактного диска подгорают;
• происходит обрыв удерживающей или втягивающей обмотки;
• имеет место деформация возвратной пружины;
• возникает короткое замыкание в обмотках;
• механические повреждения деталей в устройстве втягивающего реле;

Для точного определения причины неисправности нужно проводить диагностику реле

Если учесть, что работает реле по принципу электромагнита после подачи напряжения на обмотки стартера, важно найти проблемный элемент

Для начала, можно обратить внимание на внешние признаки. В случае, когда стартер не крутит, вполне возможно:

В случае, когда стартер не крутит, вполне возможно:

• втягивающее реле работает, но стартер не начинает вращаться;
• втягивающее реле и стартер не работают;

Так вот, на то, что произошло срабатывание реле, указывает щелчок, который можно услышать в момент втягивания якоря вовнутрь. Получается, повернув ключ в замке и зафиксировав щелчок, можно считать, что реле исправно.

В противном случае, то есть когда реле стартера не щелкает, на него или не подается электричество, или же само реле вышло из строя. Кстати, бывает и так, что втягивающее реле работает, но стартер не крутит. В этом случае причина в подгоревших контактах реле.

Чтобы это проверить, нужно взять отвертку и замкнуть ею выступающие части контактов. Если после замыкания стартер начинает крутить, тогда причина в подгоревших контактах. Если же замыкание не помогает, тогда неисправности связаны с самим стартером.

Так же случается, когда стартер и реле одновременно не работают. В этом случае проблем может быть несколько, начиная с обрыва цепи включения или выхода из строя элементов в замке зажигания и заканчивая обрывами обмотки втягивающего реле, потере контакта с массой катушки и других.

Еще бывает так, что втягивающее реле срабатывает, но при этом слышны посторонние звуки (стук, что-то дребезжит и т.д.). Обычно причина в том, что контакт обмоток плохой. Выполнить проверку можно путем замеров сопротивления мультиметром. В норме сопротивление втягивающей обмотки должно быть около 0.55 Ом, а удерживающей 0.75 Ом.

Если показатели меньше, тогда это указывает на короткое замыкание внутри обмотки, тогда как большое сопротивление укажет на плохой контакт с массой и/или клеммами. При возникновении подозрений на обрыв обмотки, можно провести проверку при помощи контрольной ламп и батарейки.

Подключая лампочку к обмотке, проверяется, горит ли она. Если горит, тогда с обмоткой все в порядке, если же загорания не происходит, это говорит об обрыве. Единственное, такой способ не позволяет выявить короткое замыкание по причине того, что незначительные отклонения по сопротивлению не оказывают влияния на яркость горения контрольной лампочки.

В любом случае, если проблема обнаружена, втягивающее реле или ремонтируют (разборной тип), или меняют (неразборной). Разборное реле снимается со стартера, после чего часто требуется отпаивать выводы обмоток. Затем проверяются все контакты, при их обгорании производится зачистка мелкой наждачкой.

В ситуации, когда от корпуса отпадают выводы обмоток, их припаивают на место. Также при разборке определяются и меняются части реле, которые изношены. В результате ремонт втягивающего реле позволяет вернуть работоспособность детали. Однако, при такой возможности, лучше сразу заменить реле стартера на новое, особенно если учесть его вполне доступную цену.

Причины поломки стартера и основные виды неисправностей

Все причины неисправностей можно разделить на две группы:

1. Механические. К ним относятся поломки, которых причиной стал износ деталей. Они изнашиваются в течение продолжительной эксплуатации или при нарушении правил эксплуатации. Возможны механические повреждения и по причине электрических неполадок.
2. Электрические. К таким поломкам относятся проблемы с электропитанием. Для обнаружения электрических неполадок нужно проверить всю проводку, провести диагностику контактов, межвитковых замыканий. Также следует проверить подгорания замыкающих пластин и рабочих поверхностей, которые возможны из-за прохождения лишнего тока через контакты.

Диагностика с помощью АКБ

Если говорить в общем, то возможны следующие поломки запускающего двигатель устройства:

1. При попытке запустить стартер не вращается якорь и не срабатывает реле тяги. Основной причиной является недостаточное электропитание. Это может быть вызвано разряженной аккумуляторной батареей, окислением на плюсовой клемме или плохим контактом, слабой затяжкой наконечников на аккумуляторе, обрывом электрической, межвитковым замыканием и заеданием якоря.
2. При исправно работающем втягивающем реле во время запуска стартера тяжело вращается якорь. Возможная причина — замыкание между пластинами коллектора или его подгорание, зависание, износ щеток, плохая зарядка АКБ, износ втулок якоря, смещение якорных пластин, обрыв обмотки, межвитковое замыкание стартера и якоря.
3. При работающем стартере вращается якорь, но нет вращения коленвала. Причина может быть в поломке буферной пружины или поводкового кольца муфты, пробуксовке свободного хода муфты, в плохом перемещении якоря, неисправности рычага, выключающего муфту.
4. Стартер не отключается после того, как завелся двигатель – заедает втягивающее реле или привод рычага, неисправна возвратная пружина замка зажигания, поломка возвратных пружин реле, муфты. В любом из этих случаев нужно выключить зажигание и отсоединить провод, идущий к реле.
5. Появление посторонних шумов говорит об ослаблении крепления устройства, износе втулок подшипников, ослабление буферной пружины стартера, повреждении венца маховика или забоины в зубьях привода, неправильной регулировке хода шестерни устройства.

Перед тем, как начинать ремонт, нужна проверка стартера. Ее можно выполнить своими руками либо с помощью стенда для проверки генераторов.

Стенд для диагностики генераторов

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально, сняв его с машины, и “на слух”. Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса.

Так что далее требуется демонтаж стартера и снятие разбор бендикса, дабы детально его осмотреть и определить повреждения. Процедура снятия и замены описана нами ниже.

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедиться не ослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

На что следует обращать внимание, выбирая аккумулятор

В первую очередь при определении того, какой аккумулятор лучше для автомобиля, следует обращать внимание на следующие исходные данные:

• в какой климатической зоне предстоит работать батарее;
• в каких условиях планируется эксплуатация;
• как часто автомобиль эксплуатируется и с какой нагрузкой;
• соответствие нормам энергопотребления;
• присутствие свидетельств, подтверждающих заявленное качество.

Для тех водителей, которые любят внедрять на своём автомобиле разнообразные девайсы, следует при выборе к параметрам, рекомендуемым ТУ, добавить некоторый запас. Тем же, кто предпочитает обходиться заводской комплектацией машины, достаточно придерживаться параметров, указанных в рекомендациях по обслуживанию автомобиля.

Что такое бендикс стартера?

Бендикс(обгонная муфта) — это один из основных элементов стартера, который представляет собой обгонную муфту и позволяет осуществлять шестерне обороты параллельно с маховиком. Если говорить на простом языке, то это небольшой элемент, который не только сделает запуск мотора бесшумным, но и значительно продлит жизнь стартеру. Большинство непрофессионалов ошибочно полагают, что это всего лишь шестерня, помогающая маховику осуществлять вращения.

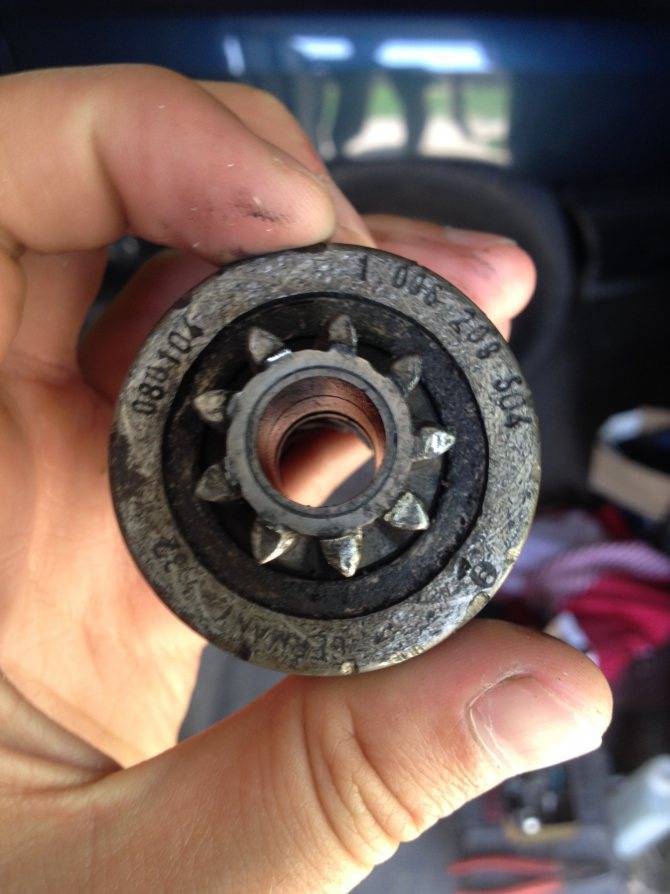

Вот так выглядит бендикс стартера
