ЭБУ АКПП: устройство и принцип работы

Когда требуется ремонт блока АКПП: коротко о поломках ЭБУ

Как правило, ресурс работы ЭБУ рассчитан на весь период работы гидромеханической или роботизированной коробки передач, однако на практике ремонт блока управления довольно распространенный случай в нашем СТО. Типовыми причинами выхода из строя ЭБУ АКПП являются:

• Замена стоковой прошивки – попытки модернизации автомобиля или адаптации трансмиссии считаются наиболее популярной причиной преждевременного выхода из строя блока АКПП. Ремонт блока АКПП в данном случае заключается в установке оригинального ПО, однако также может потребоваться замена агрегатов механической и гидравлической системы, поврежденных в результате некорректной работы АКПП.
• Перегрев коробки передач – при длительном перегреве АКПП с внутренним расположением блока, поверхность платы ЭБУ может начаться окисляться, а центральный процессор блока – выйти из строя. Как правило, перегретые блоки не поддаются ремонту и требуют полной замены. Профилактикой данной проблемы является четкое соблюдение регламента ТО и установка дополнительного радиатора охлаждения при необходимости.
• Естественное старение блока – в некоторых случаях проблемная работа АКПП начинается в связи с окислением контактов на плате блока, возникающих в результате естественного старения и износа материалов. Для устранения неисправности в данном случае требуется либо замена блока АКПП, либо чистка и восстановление контактов.

Обратите внимание! Для ремонта блока АКПП требуется наличие профильных знаний, а также дилерского оборудования и ПО. Не пытайтесь самостоятельно устранить неисправность ЭБУ или игнорировать проблемную работы АКПП – оперативное обращение в профильный автосервис позвонить решить проблему на локальном уровне с наименьшими затратами и последствиями

ЭБУ — устройство, принцип работы

ЭБУ — электронный блок управления двигателем автомобиля, его другое название — контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.

Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.

Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.

Основными функциями ЭБУ являются:

• управление и контроль за впрыском топлива в инжекторных двигателях;
• контроль за зажиганием;
• управление фазами газораспределения;
• регулировка и поддержание температуры в охлаждающей системе двигателя;
• контроль за положением дроссельной заслонки;
• анализ состава выхлопных газов;
• контроль за работой системы рециркуляции отработанных газов.

Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.

Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.

При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.

Устройство электронного блока управления двигателем.

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.

Для нормального функционирования в блоке управления применяется несколько типов памяти:

• ППЗУ — программируемое постоянное запоминающие устройство — здесь содержатся основные программы и параметры работы двигателя;
• ОЗУ — оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
• ЭРПЗУ — электрически репрограммируемое запоминающее устройство — применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.

Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.

Внести изменения в программное обеспечение ЭБУ можно только в авторизованных сервисных центрах.

Необходимость в перепрограммировании может возникать при проведении чип-тюнинга двигателя для повышения его мощности и улучшения технических характеристик. Провести данную операцию можно только при наличии сертифицированного программного обеспечения. Однако, производители автомобилей очень неохотно делятся данной информацией, поскольку не в их интересах, чтобы пользователи самостоятельно изменяли настройки.

Ремонт и замена ЭБУ.

Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:

• перегрузка, воздействие короткого замыкания;
• влияние внешних факторов — влага, коррозия, удары, вибрация.

Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.

Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины

Трогаемся правильно на АКПП

В последние годы всё больше автомобилей оснащается кнопкой пуска двигателя START-STOP-Engine (SSE), которая включает зажигание и производит запуск мотора. Система выгодна тем, что одновременно служит противоугонным средством, реагирующим на «родной» электронный ключ автомобиля: при его отсутствии внутри машины рамочная антенна в дверях, заблокирует замки на них и остановит двигатель.

Система SSE может быть установлена как в заводской комплектации, так и самостоятельно.

Варианты запуска двигателя при наличии кнопки SSE:

• С поворотом ключа и нажатием кнопки.
• Без использования ключа.
• С использованием педали тормоза.
• Без использования педали тормоза.
• С задержкой пуска или без задержки.

Последовательность действий для того, чтобы привести авто в движение, будет такая:

1. Сели на водительское место, пристегнулись.
2. Настроить положение сиденья. Для этого нужно отодвинуть его от руля таким образом, чтобы при положении спинки около 100⁰ можно было без труда достать ступнями до педалей (ноги при этом должны быть немного полусогнутыми). Колени располагаются на одном уровне с бёдрами. Между сиденьем и сгибом коленей должен оставаться промежуток в 2 пальца, а ягодицы должны быть максимально близко к спинке сиденья.
3. Руки при правильно регулировке сиденья должны лежать в положении правая рука – «З часа», левая – «9 часов», если представить руль как циферблат часов. Правильная посадка в автомобиле
4. Настроить зеркала. Все три зеркала должны максимально дополнять друг друга, минимизируя «мёртвую зону», недоступную для обзора. Настройка их осуществляется в процессе стоянки.
5. В левое зеркало при наклоне головы к плечу должны быть видны заднее крыло нашего авто и дорожное полотно с разметкой. Дорога должна занимать не менее 60% отражения в зеркале.
6. В правое зеркало при наклоне головы к продольной оси машины должно быть видно заднее крыло, а при нормальном положении головы – часть заднего бампера.
7. Линии горизонта в обоих зеркалах выставляются по принципу 40% — небо, 60% — земля.
8. Салонное зеркало сводит воедино информацию, получаемую водителем, дополняя виды в левом и правом зеркалах. Для его регулировки занимают в кресле удобное положение и регулируют так, чтобы максимально отображалось заднее стекло автомобиля.
9. Иногда на зеркала наклеивают круглые параболические отражатели, увеличивающие угол обзора. Но начинающим водителям ими лучше не пользоваться, так как они искажают расстояние до реальных объектов.
10. Убедились, что рычаг включения коробки-автомата стоит в положении «парковка» P. Стоит в другом положении – переключили в указанные! Рычаг коробки в положении парковка
11. Нажали педаль тормоза до упора, завели авто ключом или кнопкой запуска. Педаль тормоза всё ещё нажата!
12. Рычаг выбора режимов коробки передач переводится в режим «драйв», или D.

Подробнее обязательно смотрите видео:

Начало движения

Любая поездка начинается с завода и прогрева двигателя. Не торопитесь сразу начинать движение. Если на улице плюсовая температура, достаточно подождать минуту-две, для того, чтобы масло распределилось по коробке и она вышла на рабочий режим. Помните, чем холоднее на улице, тем больше потребуется времени на разогрев, поэтому в морозы не будет лишним постоять с заведенным двигателем 10 минут и более. Кроме того, для двигателя автомобиля это будет тоже плюсом.

Памятка!

Заводить двигатель можно только в положениях“P” или“N” . Причем желательно именно в положении“P” . Если у вас не заводится автомобиль, проверьте, что рычаг коробки установлен в одно из этих двух положений.

Итак, вы прогрели автомобиль, теперь вы можете начинать движение. Переключите рычаг коробки из положения “P”

в одно из положений для движения иобязательно дождитесь легкого точка ! Коробке требуется некоторое время на переключение режима (обычно около 1 секунды), и если вы резко нажмете на газ до этого момента, это может привести к поломке.

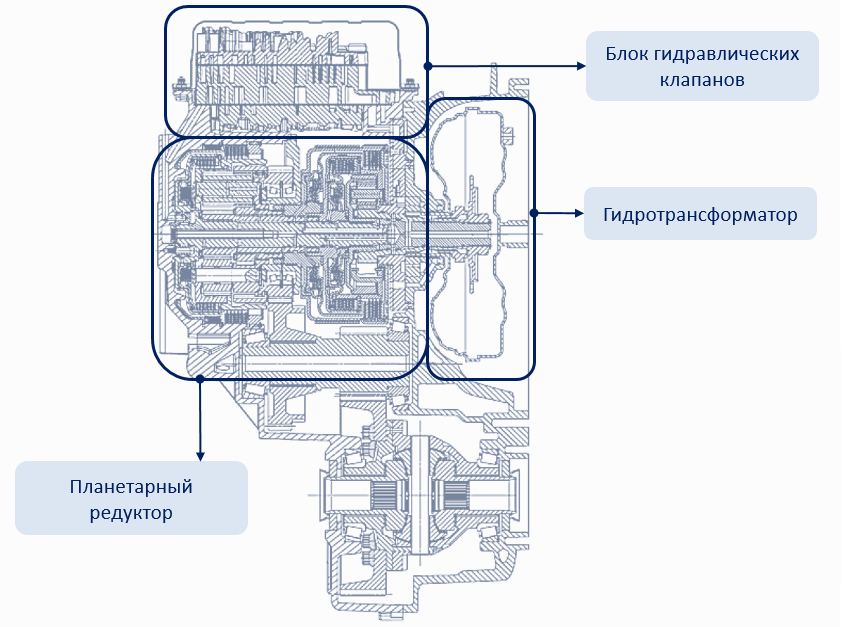

Устройство и принцип работы АКПП

Автоматическая коробка передач состоит из следующих основных узлов: гидротрансформатора, планетарного ряда, системы управления и контроля. Коробка переднеприводных автомобилей дополнительно содержит внутри корпуса главную передачу и дифференциал.

Гидротрансформатор

Чтобы понять, как работает АКПП, необходимо представлять себе, что такое гидромуфта и планетарная передача. Гидромуфта – устройство, состоящее из двух лопастных колес, установленных в одном корпусе, который заполнен специальным маслом. Одно из колес, называемое насосным, соединяется с коленвалом двигателя, а второе, турбинное, – с трансмиссией. При вращении насосного колеса отбрасываемые им потоки масла раскручивают турбинное колесо. Такая конструкция позволяет передавать крутящий момент примерно в соотношении 1:1. Для автомобиля такой вариант не подходит, так как нам нужно, чтобы крутящий момент изменялся в широких пределах. Поэтому между насосным и турбинным колесами стали устанавливать еще одно колесо — реакторное, которое в зависимости от режима движения автомобиля может быть либо неподвижно, либо вращаться. Когда реактор неподвижен, он увеличивает скорость потока рабочей жидкости, циркулирующей между колёсами. Чем выше скорость движения масла, тем большее воздействие оно оказывает на турбинное колесо. Таким образом момент на турбинном колесе увеличивается, т.е. мы его трансформируем. Поэтому устройство с тремя колесами это уже не гидромуфта, а гидротрансформатор.

Планетарная передача

Но и гидротрансформатор не может преобразовывать скорость вращения и передаваемый крутящий момент в нужных нам пределах. Да и обеспечить движение задним ходом ему не под силу. Поэтому к нему присоединяют набор из отдельных планетарных передач с разным передаточным коэффициентом — как бы несколько одноступенчатых КПП в одном корпусе. Планетарная передача представляет собой механическую систему, состоящую из нескольких шестерён – сателлитов, вращающихся вокруг центральной шестерни. Сателлиты фиксируются вместе с помощью водила. Внешняя кольцевая шестерня имеет внутреннее зацепление с планетарными шестернями. Сателлиты, закрепленные на водиле, вращаются вокруг центральной шестерни, как планеты вокруг Солнца (отсюда и название- планетарная передача), внешняя шестерня – вокруг сателлитов. Различные передаточные отношения достигаются путем фиксации различных деталей относительно друг друга.

Переключение передач осуществляется системой управления, которая на ранних моделях была полностью гидравлической, а на современных на помощь гидравлике пришла электроника.

Как пользоваться автоматической коробкой передач

Базовые правила эксплуатации:

• Поставьте ручку в положение «Р». Если этого не сделать, машина не заведется.
• Нажмите тормоз.
• Поверните ключ в замке зажигания. В некоторых моделях это необходимо для разблокировки коробки-автомат.
• Запустите двигатель.
• Прогрейте коробку-передач, если эксплуатация происходит зимой. Переведите ручку во все положения, делая небольшую паузу в каждой из позиций.
• Поставьте ручку в позицию «D».
• Плавно отпускайте тормоз для начала движения.
• Жмите на газ. Учтите, что от активности нажатия зависит активность разгона. Зимой первые 10 км желательно соблюдать небольшой скоростной режим (около 20 км /ч).

Если нужно остановить машину, отпустите газ и жмите на тормоз, а для выхода из авто переместите переключатель в позицию «Р». Применение нейтрали в пробках не рекомендуется из-за риска повреждения механизма. Помните, что цена АКПП высокая, поэтому лучше поберечь механизм и использовать режим Drive, а останавливаться тормозом.

Плюсы и минусы автоматических КПП

При покупке машины с коробкой-автомат необходимо проанализировать все слабые и сильные места такого механизма. После этого можно принимать решение — покупать с машину с АКПП или оставаться на «механике».

Преимущества:

• удобство и комфорт эксплуатации, ведь не нужно переключать скорости вручную;
• высокая надежность, если своевременно менять масло и фильтр АКПП;
• легкость начала движения;
• гарантия безопасности;
• высокий коэффициент полезного действия;
• повышенная проходимость;
• отсутствие третьей педали сцепления.

Недостатки:

• увеличенный расход горючего в сравнении с «механикой»;
• более высокая стоимость обслуживания;
• невозможность быстро разогнаться, когда это нужно (решается включением спортивного режима);
• нельзя завести с «толкача»;
• быстрый выход из строя при несоблюдении правил эксплуатации;
• ограничения на буксировку прицепных устройств.

Как видно, у АКПП имеются преимущества и недостатки, которые нужно учесть при выборе. С развитием технологий производители делают все возможное, чтобы нивелировать разницу между «автоматом» и «механикой». К примеру, потребление горючего на трассе почти идентично, а слабая динамика при резком разгоне легко компенсируется включением спортивного режима (активируется автоматически при резком нажатии на газ). Кроме того, снижается и стоимость обслуживания коробок-автомат, требующих всего лишь периодического осмотра, замены фильтров и масла.

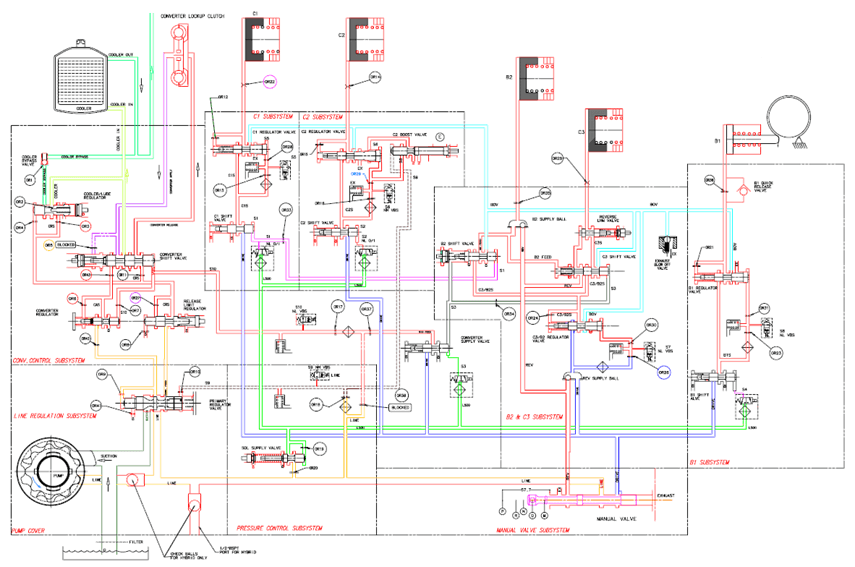

Гидроблок АКПП. Клапаны переключения и клапанная коробка

Еще один вид клапанов относится к чисто гидравлическим акпп и стоит его рассмотреть для полноты картины. Это клапаны переключения, которы

Еще один вид клапанов относится к чисто гидравлическим акпп и стоит его рассмотреть для полноты картины. Это клапаны переключения, которые непосредственно управляют переключением передач.

Как было отмечено в предыдущей статье, в чисто гидравлических системах управления важную роль играет TV давление. В рассматриваемом варианте учитывается соотношение между TV давлением и давлением, создаваемым скоростным регулятором. Для реализации такой схемы управления один торец клапана загружается давлением от клапана-дросселя, а другой давлением от скоростного регулятора. Соотношение давлений определяет положение клапана. В крайнем нижнем положении передача выключена, а в крайнем верхнем включена. Тарированная пружина, действующая на торец клапана со стороны подвода TV давления, осуществляет корректировку момента включения – выключения. Эта пружина выполняет и функцию фиксации выключенной передачи в случае отсутствия давления в системе.

Если рассматривать подробней принцип действия клапана переключения, то получается, что начальный момент определяется суммарной силой упругости пружины и давления, создаваемого клапаном-дросселем, которая воздействует на правый торец клапана. Эта сила больше, чем сила, создаваемая скоростным регулятором, которая воздействует на левый торец клапана. Это условия, при которых клапан находится в крайнем левом положении. Правый поясок клапана закрывает соответствующее отверстие и исключает подвод трансмиссионной жидкости из основной магистрали через клапан к гидроприводу элемента управления АКПП.

принцип работы клапана переключения

В процессе движения рост скорости инициирует увеличение давления от скоростного регулятора. Как только это давление станет больше суммарной силы пружины и силы, создаваемой давлением от клапана-дросселя, клапан меняет свое положение на крайнее правое. В этот момент открывается отверстие из главной магистрали и через клапан трансмиссионная жидкость воздействует на бустер фрикционного элемента управления. Все! Процесс переключения передачи состоялся.

На этом с клапанами заканчиваем, поэтому кратко о клапанной коробке. Изначально так и было задумано, что большинство клапанов являются частью клапанной коробки. Т.е. не нужно конструировать отдельные корпуса. Гидроблок АКПП предполагает все в единой конструкции. Для изготовления корпуса практически всегда применяется алюминиевый сплав. И это абсолютно оправдано с точки зрения уменьшения веса агрегата.

Клапанная коробка представляет некий “бутерброд”, собранный из нескольких частей, разделенных между собой сепараторными пластинами. Эта система позволяет собрать воедино все клапана, которые “зашифрованы” в элементах коробки. Клапана соединены между собой замысловатым рисунком каналов. Причудливость рисунка каналов зависит от параметров передаваемого по ним давления трансмиссионной жидкости. И не более того. Все просчитано.

каналы клапанной коробки

На торцах клапанной коробки, как правило, крепятся соленоиды. Там им самое место. Удобный доступ если осуществляется ремонт гидроблока АКПП. Сепараторные пластины изготавливаются из стали и требуют особого внимания к калибровке отверстий. Малейший намек на набитие отверстия шариком требует замены пластины. В противном случае возникают изменения в показателе давления, ведущие к возникновению дефектов АКПП. Возникшие дефекты приводят к необходимости осуществить ремонт акпп в Ростове. Но мы рекомендуем эксплуатировать автоматическую коробку правильно, чтобы не возникали дефекты.

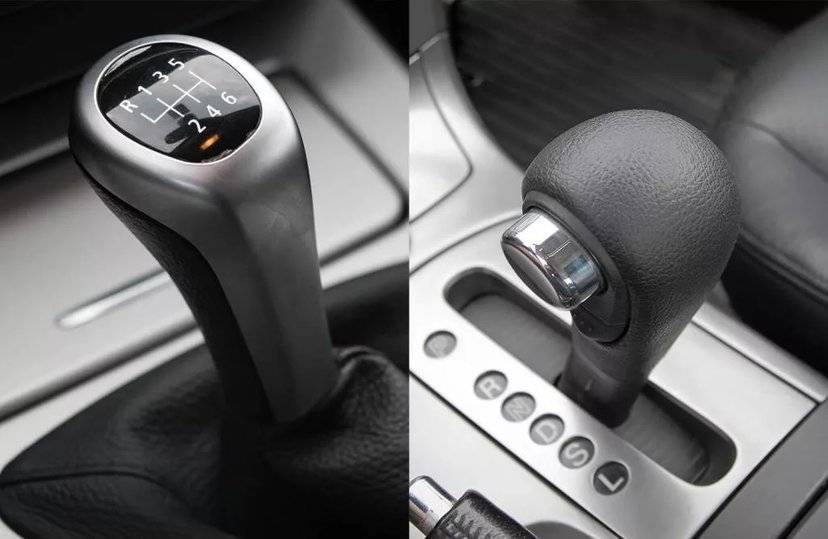

Что такое автоматическая коробка передач

Коробка-автомат — это один из видов трансмиссии, при которой происходит автоматический выбор необходимого передаточного числа без участия водителя с учетом характера движения, скорости и других параметров.

В автомобиле с АКПП отсутствует педаль сцепления в связи с тем, что сцепление заменено гидротрансформатором, который и передает крутящий момент на колеса.

Запуск автомобиля с АКПП

Для обеспечения сохранности АКПП в автомобиле предусмотрены несколько видов защит.

Для запуска двигателя автомобиля рычаг селектора должен располагаться в положении Parking (P) или Neutral (N). При нахождении селектора в других режимах пуск мотора будет невозможен, так как или не провернется ключ или вообще ничего не произойдет.

В связи с тем, что режим «N» задуман производителем в основном для буксировки машины, то для запуска двигателя предпочтительнее использовать режим «Р», при котором ведущие колеса заблокированы, что защищает от незапланированного движения автомобиля по наклонной поверхности.

Еще одной немаловажной защитой от неправильного запуска автомобиля является необходимость выжима тормозной педали, что очень полезно при пуске машины в положении селектора на «N», так как нажатая педаль тормоза не даст покатиться автомобилю при нахождении на наклонной поверхности. В современных машинах существуют дополнительные виды защит с целью противодействия угону

Если при соблюдении всех этапов для правильного запуска мотора ключ в замке зажигания не получается повернуть и рулевое колесо также не реагирует на попытки повернуть — включилась защита от угона

В современных машинах существуют дополнительные виды защит с целью противодействия угону. Если при соблюдении всех этапов для правильного запуска мотора ключ в замке зажигания не получается повернуть и рулевое колесо также не реагирует на попытки повернуть — включилась защита от угона.

Для ее снятия необходимо аккуратно поворачивать ключ при одновременном повороте рулевого колеса в любом направлении. При согласованных действиях защита от угона выключится и будет возможен запуск автомобиля.

Как трогаться на автомате

После запуска двигателя машину необходимо снять с ручного тормоза.

Для начала движения при выжатой педали тормоза необходимо перевести селектор на одно из положений, нажав кнопку на нем:

• «D» — движение вперед в обычных условиях;
• «R» — движение задним ходом при необходимости маневра;
• «L» или «D2» — для движения по бездорожью, при нахождении автомобиля на значительном уклоне в момент начала движения, максимально разрешенная скорость для таких режимов менее 40 км/ч;
• «D3» — при необходимости тронуться с небольшой горки;
• «S», «W», «*», «Hold», «Winter» — зимний режим, для старта и движения по снегу со сниженной вероятностью пробуксовки ведущих колес.

После отпускания педали тормоза автомобиль начнет движение даже без нажимания на педаль акселератора (газа).

При сильных морозах до начала движения после длительной стоянки в холодном месте необходимо дать прогреться двигателю и трансмиссии в течение 6-10 минут.

Как тормозить двигателем на автомате

На автоматических КПП можно тормозить двигателем, только этот процесс отличается от МКПП.

Для подтормаживания двигателем в зависимости от условий необходимо выбрать следующие положения селектора:

• при наличии кнопки «O/D» на скорости ниже 110 км/ч ее можно нажать для плавного притормаживания двигателем и ограничения скорости передвижения до 80 км/ч;
• «L», «D1» или «D2» при движении по бездорожью со спусками и подъемами под большим углом, такие режимы позволяют использовать максимум мощности и ограничивают скорость до 20-50 км/ч (L, D1), 40-80 км/ч (D2);
• «D3» — движение до 3-й передачи при скорости до 100-110 км/ч;

Как пользоваться ручником

Производитель указывает, что использовать стояночный тормоз необходимо даже в положении селектора «Р»

Основными моментами для использования ручного тормоза являются:

• необходимость дополнительной фиксации машины при стоянке с работающим мотором, особенно при покидании транспорта;
• необходимость надежной фиксации машины в случае установки запаски и другого мелкого ремонта;
• при остановке на поверхности с большим углом наклона для избегания выбивания селектора с положения «Р» из-за большой нагрузки на ведущие колеса.

Перед началом движения необходимо проверять стояночный тормоз для избегания попытки начать движение при затянутом стояночном тормозе.

Недостатки АКПП

Но есть и обратная сторона медали. В первую очередь стоит отметить дорогостоящее обслуживание. Взять хотя бы цену АТФ-жидкости. Один литр ее стоит от тысячи рублей, в то время как для механики масло обойдется в 3-5 раз дешевле. Также нужно отметить дорогой ремонт. АКПП устроена сложнее, нежели механика. А потому стоимость ремонта всегда будет в 2 раза выше.

Следующий минус касается ограничений при эксплуатации. Так, автомобиль с автоматической коробкой передач нельзя буксировать на тросе или еще каким-либо образом. Это ведет к поломкам в АКПП. В случае если машина сломалась в пути, нужно вызывать только эвакуатор.

Есть еще один минус. Это расход топлива. Особенно это касается старых четырехдиапазонных АКПП. Они сейчас практически не используются, но на «Логанах» и других бюджетных авто их еще встретить можно. Так, один и тот же двигатель на автомате будет расходовать на 10-15 процентов больше топлива, нежели с механикой. Современные шестискоростные коробки имеют меньшую разницу в расходе. Однако владельцы четырехскоростных АКПП долго привыкают к расходу. Нередки случаи, когда 1,6-литровый «Логан» на таком автомате тратил в городе до 14 литров бензина. С механикой в тех же условиях машина потребляет не больше десяти.

И пожалуй, один из основных недостатков – это динамика разгона. Именно по этой причине многие отказываются от АКПП в пользу механики. Так, машина с автоматом всегда будет на полсекунды медленнее, нежели с тем же двигателем, но на механике (имеется в виду разгон до ста километров в час). Да, на некоторых коробках есть возможность ручного переключения, а также спортивный режим. Но если говорить о машинах В-класса, все равно это не сильно приближает скорость разгона к МКПП.

Насос, охлаждение

Чтобы рабочая жидкость циркулировала в системе под давлением, в устройстве АКПП есть насос шестеренного типа с внутренним зацеплением. На некоторых коробках используется лопастной элемент. Но вне зависимости от типа, насос приводится в действие от ступицы ГТФ.

Во время работы АКПП жидкость существенно нагревается. Ввиду этого в конструкции коробки предусмотрена охлаждающая система. Она предполагает наличие специального теплообменника, который включен в систему охлаждения ДВС. В некоторых случаях используется отдельный радиатор для АТФ-жидкости, вынесенный в переднюю часть автомобиля.

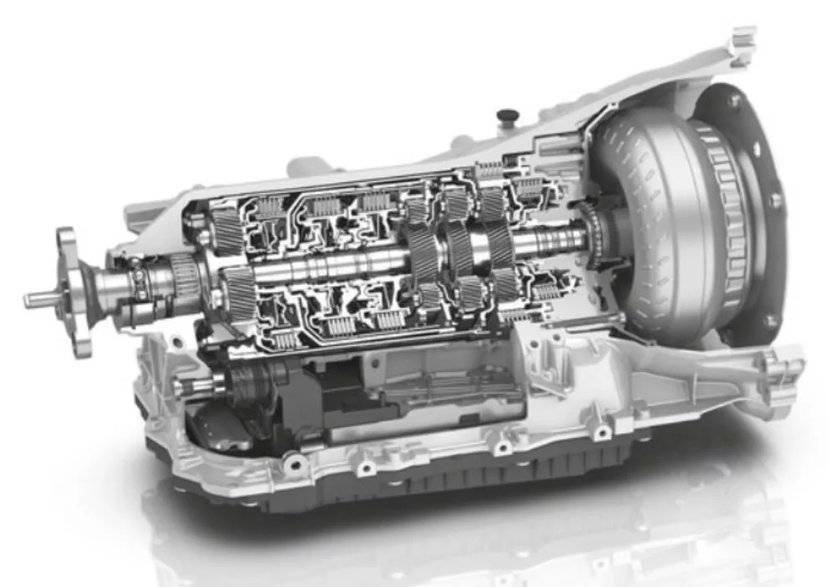

Устройство автоматической трансмиссии

Устройство АКПП достаточно сложное и состоит из следующих основных элементов:

• планетарный механизм;
• блок управления АКПП (TCU);
• гидроблок;
• ленточный тормоз;
• масляный насос;
• корпус.

Гидротрансформатор представляет собой корпус, заполненный специальной рабочей жидкостью ATF, и предназначен для передачи крутящего момента от двигателя к коробке передач. Фактически он заменяет сцепление. В его состав входят насосное, турбинное и реакторное колеса, блокировочная муфта и муфта свободного хода.

Колеса оснащены лопастями с каналами для прохода рабочей жидкости. Блокировочная муфта необходима для блокировки гидротрансформатора в конкретных режимах работы автомобиля. Муфта свободного хода (обгонная муфта) необходима для вращения реакторного колеса в противоположную сторону. Более подробно про гидротрансформатор можно почитать .

Планетарный механизм АКП включает в себя планетарные ряды, валы, барабаны с фрикционными муфтами, а также обгонную муфту и ленточный тормоз.

Механизм переключения скоростей в АКПП достаточно сложен, и, по сути дела, работа трансмиссии состоит в выполнении некоторого алгоритма включения и выключения муфт и тормозов посредством давления жидкости.

Планетарный ряд, точнее блокировка одного из его элементов (солнечная шестерня, саттелиты, коронная шестерня, водило), обеспечивает передачу вращения и изменение крутящего момента. Элементы, входящие в планетарный ряд, блокируются при помощи обгонной муфты, ленточного тормоза и фрикционных муфт.

Блок управления АКПП может быть гидравлическим (уже не применяется) и электронным (ЭБУ АКПП). Современная гидромеханическая трансмиссия оснащается только электронным блоком управления. Он обрабатывает сигналы датчиков и формирует управляющие сигналы на исполнительные устройства (клапаны) гидроблока, обеспечивающие работу фрикционных муфт, а также управляющие потоками рабочей жидкости. В зависимости от этого жидкость под давлением направляется в ту или иную муфту, включая определенную передачу. TCU также управляет блокировкой гидротрансформатора. При неисправности блок TCU обеспечивает функционирование КПП в «аварийном режиме». Селектор АКПП отвечает за переключение режимов работы КПП.

В автоматической коробке применяются следующие датчики:

• датчик частоты вращения на входе;
• датчик частоты вращения на выходе;
• датчик температуры масла АКПП;
• датчик положения рычага селектора;
• датчик давления масла.
