Дополнительный стоп-сигнал – чтобы защититься от аварии

Немного из истории стоп-сигналов

Специалисты по истории транспорта считают, что первые стоп-сигналы появились на самоходных экипажах в 1912 году. Тогда они еще не были электрическими, а имели механическое устройство. Это были флажки из жести, которые приводились в движение с помощью системы тросиков или тяг. Такая конструкция оказалась не очень удобной, но так как трафик на дорогах отличался низкой плотностью, а скорости еще были не велики, не вызвала особых нареканий.

В первых авто – так же, как и в конных каретах – была упрощенная система торможения, которая блокировала только заднюю ось. В двадцатых годах прошлого столетия автопроизводители стали выпускать модели машин, у которых тормозными колодками были оборудованы все четыре колеса. Это решение позволило значительно увеличить эффективность торможения, поэтому стоп-сигналы стали обязательным элементом безопасности движения. Стандарты относительно сигнализаторов торможения были установлены Венской конвенцией о дорожных знаках и сигналах только в 1949 году и не менялись более 30 лет. Только в 80-х было принято положение об обязательном наличии третьего вспомогательного тормозного фонаря, расположенного по центру заднего стекла или спойлера.

Российские производители автомобилей впервые использовали электрические стоп-сигналы в 1946 году на автомобиле «Победа» ГАЗ-М20. Эта модель была оборудована лампочкой стопа, встроенной в один блок с подсветкой номера. Он располагался в центральной части крышки багажника и получил народное название «самолетик» или «птичка».

Уникальным был стоп-сигнал на популярной 21-й Волге. У этой модели одни и те же лампочки выполняли функцию «стопов» и поворотников. Когда водитель включал поворот при нажатой педали тормоза, лампочка стоп-сигнала переключалась в режим моргания. В те времена такой алгоритм работы стопов не вызывал удивления у водителей, но для современных участников движения это непривычно. Сегодня владельцы ретро-Волг переделывают стоп-сигналы под нормальный режим работы, чтобы водители автомобилей, идущих сзади, могли правильно понимать маневры машины.

Довольно часто оригинальная конструкция фонарей стоп-сигналов становилась запоминающейся «визитной карточкой» разных моделей машин. В качестве примера можно привести сдвоенные круглые стопы культового автомобиля Nissan Skyline, стилизованные под флаг Великобритании фонари Mini, «крестики» Jeep Ренегад, «глаза улитки», выглядывающей из-за «запаски» Land Rover Freelander, и др.

Неисправность включателя стоп-сигнала

Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.

Всего можно выделить 2 основные причины, по которым выходит из строя концевик:

  • Окисление контактов;
  • Образование нагара и коррозии.

Как можно видеть, неисправности довольно похожие, и устраняются они одинаково – зачисткой «лягушки» или ее заменой.

Чтобы демонтировать включатель стоп-сигнала потребуется снять педали. Далее его легко обнаружить под тормозной педалью, а демонтаж концевика производится простым поворотом против часовой стрелки на 90 градусов. Когда «лягушка» будет демонтирована, отсоедините от нее провода и попробуйте их замкнуть «вручную». Если в результате данных манипуляций загорается стоп-сигнал, значит, необходима замена или ремонт включателя стоп-сигнала.

Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.

Важно:

Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше

Нередко у автовладельцев возникает ситуация, когда не горят задние стоп-сигналы. Опытный автомобилист может догадываться, в чем может быть причина. Поэтому ему не составит труда определить источник неисправности, устранить проблему. Новичкам же и неопытным владельцам желательно обращаться к специалистам или изучать достоверную информацию по ремонту автомобиля.

В данной статье изложены основные причины такой неисправности и даны рекомендации по ее устранению. Хозяин автомобиля может произвести ремонт самостоятельно или обратиться в автосервис.

Можно ли ставить мигающий стоп сигнал на автомобиль, будет ли штраф?

Существующие Правила дорожного движения не допускают изменять количество световых приборов, их режим работы, цвет и вид. Но как быть со стоп-сигналами, можно ли их изменять и ставить дополнительные? Их можно сделать мигающими, чтобы они стали заметнее, установить лазерный стоп-сигнал, который проецирует на дорогу. Данные вопросы рассмотрим в нашем обзоре.

Как трактуют Правила

В этом вопросе нам важны два положения из ПДД:

  1. Они точно устанавливают, что нельзя менять заводское количество, расположение, тип и режим действия световых сигналов. Об этом сказано в п. 3.1 Правил.
  2. Кроме того, этот нормативный акт запрещает изменять устройство автомобиля без согласования с ГИБДД, о чем говорится в п. 7.18 ПДД.

Но как понимать световые приборы, входят ли в них стоп-сигналы, как понимать режим работы и расположение фонарей? Давайте выяснять это в отношении определенных моментов установки.

Можно ли оснащать автомобиль мигающими стоп-сигналами

Такое изменение конструкции не допускается. Чтобы разобраться в этом вопросе, нужно понять, какие условия нарушаются. Правила трактуют о неизменном режиме работы световых фонарей. Это понятие нам и необходимо разобрать. Но в тексте нормативного акта отсутствует определение этого названия. Если внимательно изучать законы, то если нет разъяснения, можно применять другие нормативные акты.

В этом случае нам поможет такой документ, как ГОСТ33997-2016. В нем режим работы объясняется так:

  1. Режим работы световых приборов – общие характеристики действия наружных фонарей транспортного средства, которые отражают условия и алгоритмы их автоматического и ручного подключения и отключения, регулировки интенсивности света, его непрерывности.

Как становится ясно, что только из-за непрерывности действия стоп-сигнала изменяется его определенный заводом-изготовителем режим работы. Поэтому, при подключении мигающего стоп-сигнала, режим действия нарушается.

Но можно ли назвать стоп-сигнал таким прибором? Да, можно. Но Правила не содержат объяснения этого понятия, поэтому найдем данное понятие в Техническом регламенте, устанавливающем безопасность транспортных средств. В нем говорится, что внешние световые приборы предназначены для освещения проезжей части, госномера, а также для подачи световых сигналов.

Стоп-сигналы оповещают о торможении автомобиля, поэтому их можно отнести к внешним световым приборам. В связи с этим, мигающие стоп-сигналы устанавливать нельзя.

Можно ли ставить дополнительные стоп-сигналы

Как быть с дополнительными световыми устройствами, можно ли их ставить? Он не обязательно может мигать, а действовать как заводской, это ведь не нарушение?

Как было сказано выше, ПДД устанавливают условие, чтобы не изменялось количество «стопов». Поэтому дополнительные световые сигналы запрещены, о чем написано в п. 3.1.

Законна ли светодиодная и лазерная проекция

Правильным будет вывод, что и в этом случае изменится количество приборов, а именно стоп-сигналов, сверх количества, установленного изготовителем автомобиля.

Поэтому формально лазерные «стопы» ставить на машину нельзя, так как такое мероприятие изменяет конструкцию авто. Но данные замены можно делать тогда, когда есть разрешение от Госавтоинспекции.

Для его получения нужно пройти несколько этапов, для которых потребуется много времени и денег:

  1. Получить разрешение на установку стоп-сигналов, которые будут превышать заводское количество.
  2. Пройти техническую экспертизу на допустимость изменений конструкции.
  3. Установить стоп-сигналы в аккредитованной автомастерской с предоставлением декларации и акта работ.
  4. Пройти другую экспертизу о том, что изменения конструкции соответствуют закону.
  5. Пройти технический осмотр.
  6. Предоставить машину для осмотра инспектору ГИБДД.
  7. Получить новое свидетельство о регистрации автомобиля с отметкой о изменении конструкции.

Кроме этого, непосредственно стоп-сигнал должен соответствовать следующим условиям:

  • Количество должно соответствовать Техническому регламенту. В противном случае Госавтоинспекция не даст разрешения на изменение конструкции. Стоп-сигналов должно быть два, и еще 1 в центре, обычно устанавливается под задним стеклом автомобиля. Если на Вашей машине нет центрального «стопа», то его можно поставить в качестве дополнительного.
  • Существуют условия по утверждению дополнительного стоп-сигнала по Правилам ООН.

На что нужно обратить внимание

Стоп-сигнал в бампере должен выполнять свою функцию так же корректно, как и обычный стоп-сигнал ВАЗ-2114

Такого рода тюнинг может привлекать внимание своей необычной анимацией. Водители и другие участники дорожного движения могут обратить большее внимание именно на эту анимацию, нежели на действие самого водителя в плане реального торможения на трассе

Поэтому не все сразу успевают оценить ситуацию и могут перепутать поворот с торможением. В таком случае может произойти дорожно-транспортное происшествие.

При нажатии на педаль торможения все лампочки стоп-сигнал одновременно должны светиться, для того чтобы как можно сильнее привлечь внимание водителя, находящегося сзади, а уже потом можно включать необходимую анимацию для визуального отображения. В основном у водителей стоп-сигнал выполняет совсем другую функцию

Если водитель совершает поворот, ему необходимо в первую очередь притормозить, перед тем как повернуть в нужную ему сторону, после чего загорается стоп-сигнал. Для безопасности рекомендуется хотя бы на 2 секунды включать сразу 2 анимации, чтобы другим водителям было понятно, что машина сначала притормозит, а уже потом повернет. Многие поступают иначе: сначала включают поворотник, потом торможение, поэтому не всегда видно, что водитель будет тормозить или поворачивать, потому что мигающий поворотник плохо заметен на светодиодах, хотя он и горит.

Бегущие огни поворота могут выглядеть эффектнее, если под конец своего действия анимация будет ускоряться. Это придает большую элегантность спойлеру, но и при этом добавляет внимательности другим участникам движения. С такими поворотниками видно, что водитель уже сейчас повернет в нужном направлении и торможение он уже закончил.

Блок реле и предохранителей

Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники. Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы. Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.

Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач. Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.

F2 (30 А) — электрические стеклоподъёмники. Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью. Если механизм «закусило» при поднятом положении стекла, это может помочь.

Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора. Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация.

Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5. Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.

F4 (20 А) — стеклоочиститель, обогрев заднего стекла. Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6. Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.

Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6. Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.

F5 (25 А) — печка, электроусилитель руля, стеклоомыватель. Если этот предохранитель, и реле К4 целые и не работает печка, возможно дело в её электродвигателе (щётках) или кнопке включения, а также её контактах. Если не работает электроусилитель руля, данный предохранитель и предохранитель F31 целые, то лучше обратиться в мастерскую, потому что самостоятельно найти и устранить эту неисправность будет сложно.

Проверка тормозных ламп и «патронов» стоп-сигналов

Целесообразно начать поиск неисправности стоп-сигналов с проверки ламп. Для этого необходимо открыть багажник и снять задние фары, после чего можно будет добраться до стоп-сигналов. В зависимости от марки и модели автомобиля, будет варьироваться способ демонтажа задних фар, а на некоторых машинах и вовсе добраться до стоп-сигналов можно без данной процедуры.

Самым надежным способом проверить, заключается ли причина неисправности в перегорании ламп или окислении контактов в гнезде для их установки, является замена их на новые. Определить «на глаз» выгорели лампы или нет можно далеко не всегда, поэтому лучше заранее обзавестись новыми светоизлучающими приборами и установить их. Если вышло так, что новых экземпляров требуемого размера не нашлось, можно снять рабочие лампы с повторителей поворота, габаритных огней или из других световых приборов автомобиля. Опробуйте их, и если проблема решится, значит, достаточно купить новые лампы и произвести их замену, чтобы вновь стоп-сигналы стали работать в прежнем режиме.

Важно:

Некоторые модели автомобилей устроены так, что при выходе из строя одного стоп-сигнала, второй отключается автоматически. Соответственно, при проверке лучше вкрутить лампы в оба стоп-сигнала, чтобы наверняка убедиться, что проблема не связана с их неисправностью

Когда замена ламп не позволила устранить неисправность, необходимо убедиться, что отсутствует окисление «патронов» стоп-сигналов. Также проверьте, что «патроны» соединены с проводкой автомобиля. Если имеются сомнения в этом, можно отсоединить контакты проводки, зачистить их при помощи мелкозернистой наждачной бумагой, смазать электропроводящей смазкой и вновь соединить.

Обратите внимание: Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые (снятые с других световых устройств) лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов.

Почему по мнению автовладельцев может не гореть лампочка стоп-сигнала

  1. Просто почистил контакты

    «Столкнулся с проблемой, когда перестали гореть лампочки стоп-сигналов. Интересно, что я некоторое время и не знал об этом – просто не срабатывал тормоз при включенном автозапуске или при остановке с турбо-таймером…Когда мне стали говорить, что езжу, как «урод», подумал, что дело в сигнализации, которую я как-то не так запрограммировал. Еще заметил, что при таком «глюке» не срабатывает индикатор ECO (он тухнет, и все, а через некоторое время загорается сам по себе). Иногда после того, как проезжал определенное расстояние, стоп-сигналы загорались, и индикатор ECO работал. Убрал проблему путем снятия и чистки «лягушки». Все работает как надо».

  2. Подсказали на форуме

    «Пропал дополнительный стоп-сигнал. Стал искать информацию, что может быть причиной такой неисправности, и нашел на форуме. Оказалось, что провод на лампочку дополнительного стопа в моей модели идет не от основных стопарей, а отдельно. Обнаружил, что под правой подножкой (на форуме писали, что это больное место) от влаги проводка просто сгнила. Устранить проблему не составило труда».

  3. Одновременно и просто, и сложно

    «Я не силен в электрике, но было интересно самостоятельно разобраться с неработающими стоп-сигналами. Когда снял левую боковину багажника, нашел проводку, которая идет от заднего фонаря, и у нее был свободный разъем. При этом не обнаружил проводов, которые идут сверху от стоп-сигнала.

    После этого с помощью отвертки снял клипсы обшивки вокруг маленьких окон багажного отдела и вытащил фиксаторы потолочной обивки. Когда боковины отстегнуты, потолочная обивка отходит вниз, а под ней я нашел проводку, идущую к дополнительному стоп-сигналу. Провода идут от верхнего спойлера через его опору и под потолок. Сам жгут к фонарям проходит под потолком и прикреплен фишками к ребрам жесткости. Оказалось, что не были соединены штекеры.

    Японские сборщики все жестко закрепили, поэтому, чтобы соединить штекеры, нужно или демонтировать пол потолочной обивки, или оторвать клипсу, которой крепится шлейф подводящего жгута (второй вариант проще, поэтому я так и сделал). После этого был виден штекер, который сделан в виде клипсы, установленной в кузовное отверстие. Когда я его соединил, лампочка стоп-сигнала заработала. Получилось простое решение, но реализация его была сложной!».

  4. Только замена провода

    «Иногда причина того, что не горят стоп-сигналы, находится в месте припайки провода к фишке. Влага, которая попадает в проводку на срезе изоляции, разрушает провод, и контакт пропадает. Решить проблему можно только после замены провода».

  5. Потребуется 10 минут

    «Проблему со стопами решил сам, действуя по инструкции. Приведу ее здесь полностью. Чтобы устранить неисправность в работе стоп-сигналов, следует взять фонарик и лечь на пол в салоне с водительской стороны так, чтобы была видна ось тормозной педали. Свет от фонарика нужно направить вверх, чтобы найти концевой выключатель. Он выглядит как длинная черная штанга, на конце которой есть выдвижной шток. Когда водитель нажимает на педаль тормоза, шток выдвигается и происходит замыкание контактов. В результате загораются лампочки стоп-сигналов. Нужно взять гаечный ключ и открутить контргайку. Выворачивая концевой выключатель, следует добиться, чтобы лампочки стопов загорались при несильном нажатии на педаль тормоза. Если есть необходимость, снимите и установите обратно провода, которые подходят к концевику. Эта несложная процедура занимает всего около 10 минут и позволяет избежать серьезной аварии на дороге».

Штраф за неработающую фару (фары, габариты)

Прежде, давайте процитируем часть 1 статьи 12.5 КоАП РФ, она нам много что прояснит:

Управление транспортным средством при наличии неисправностей или условий, при которых в соответствии с «Основными положениями … запрещена …, — влечет предупреждение или наложение административного штрафа в размере 500 рублей

Если продолжить изучать статью 12.5 КоАП РФ, то можно наткнуться на часть 3. В ней говориться о несоответствии световых приборов предписанным требованиям. Если фары просто не работают, при этом не подвергались недопустимой переделке, то это не относится к их несоответствиям, а значит эта часть статьи не может быть применена. Здесь также можно сказать о том, что к части 1 статьи 12.5 не применяется статья 27.13 КоАП. То есть на машину не могут задержать, поставить на штрафстоянку. Водитель сможет продолжить движение для устранения поломки. При этом водителю могут выписать повторный штраф, но только через 24 часа.

Здесь также необходимо обратить внимание на возможность выписать штраф за то, что световые приборы загрязнены. Степень этой загрязнённости идентифицируется непонятно каким образом и с помощью каких приборов

Так что спорить по этому поводу с сотрудниками ГИБДД в этом случае будет сложно. Однако это актуально для случая, когда в ночное время на машине грязная подсветка заднего номера, из-за этого самого номера не видно. В этом случае могут выписать штраф и за нечитаемый номерной знак, которые не видно с 20 метров. Более подробно об этом в статье «Штраф за грязные номера».

Что делать, если не горит лампочка стоп-сигнала

Порядок устранения неисправности определяется исходя из признаков поломки, которые дают возможность мастеру найти место повреждения. Рассмотрим основные варианты ситуаций, когда не горит лампочка стоп-сигнала.

  • Не работает один фонарь стоп-сигнала

    Причиной такой неисправности может быть перегоревшая лампочка или отсутствие контакта в патроне. Для устранения поломки необходимо демонтировать обшивку багажника в том месте, где не горит лампочка стоп-сигнала. После этого, возможно, придется снять блок лампочек, вытащить их из держателей и осмотреть контакты патрона и цоколя.

    При обнаружении следов ржавчины или окислений (налет белого или зеленоватого цвета), нагара, пыли или влаги можно сделать вывод, что лампочка стоп-сигнала не горит из-за плохого контакта. В этом случае нужно очистить загрязненное место острым предметом (к примеру, отверткой).

    Проверить исправность лампочки можно с помощью мультиметра, или соединив ее проводами с бортовой сетью через предохранитель. Если лампочка не горит, ее нужно заменить изделием аналогичной модели.

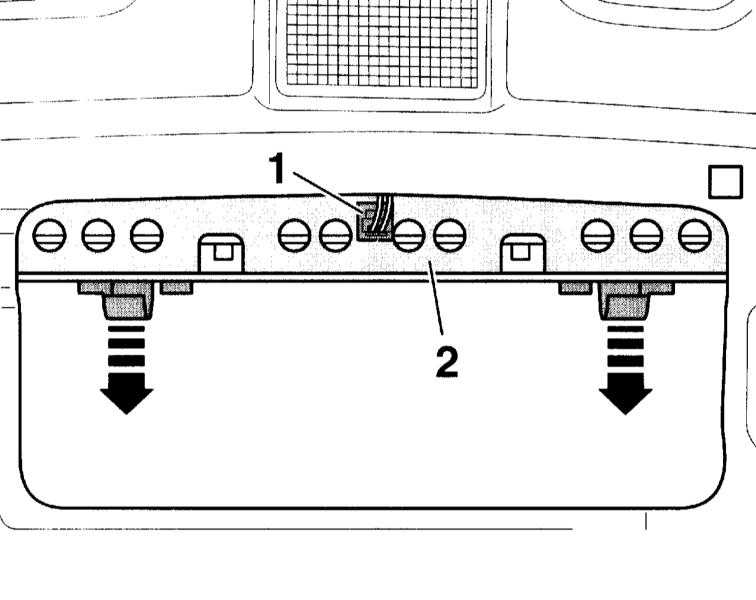

  • Не работает дополнительный стоп-сигнал

    Причиной этой неисправности чаще всего является обрыв проводки или плохое соединение проводов. Как правило, дополнительный стоп-сигнал подключен к одному из штатных фонарей «стопов». Нужно проверить надежность крепления проводки и убедиться в отсутствии следов окисления (если они присутствуют, следует обрезать поврежденный конец провода,зачистить его и присоединить к патрону). При выявлении обрыва проводки ее следует протянуть заново (для этого стоит использовать более толстый провод, чтобы предотвратить появление такой неисправности в будущем).

  • Не горят лампочки всех стоп-сигналов

    Если все лампочки заднего стоп-сигнала не горят, нужно искать обрыв проводки, проверить исправность концевого выключателя и работоспособность предохранителя. Диагностика в этом случае начинается с блока предохранителей, на крышке которого представлена таблица, позволяющая определить, на какую цепь установлена конкретная вставка. При отсутствии такой таблицы информацию можно найти в руководстве по эксплуатации машины.

    При выявлении сгоревшего предохранителя перед установкой нового нужно найти причины случившегося. Как правило, эта неисправность является следствием короткого замыкания или нарушенной изоляции проводов. К перегоранию предохранителя может привести и вода, попавшая в электрические соединения (в таком случае нужно тщательно высушить это место с помощью строительного фена). После удаления влаги из соединений электропроводки нужно вытащить предохранитель из держателя и проверить всю цепь с помощью мультиметра.

    Проводка, к которой подключены лампочки стоп-сигналов, может перетираться в тех местах, где провода переходят с кузова на крышку багажника. Чтобы обнаружить такую неисправность, придется снять обшивку. Подобная работа требует определенного опыта, и ее выполнение следует доверять специалистам автосервиса. Для восстановления нарушенной изоляции используется обычная изоляционная лента.

    После того как будет установлена исправность предохранителя, следует переходить к диагностике концевого выключателя. Этот элемент расположен в педальном узле. Нужно визуально оценить его состояние и прозвонить с помощью мультиметра, предварительно выжимая педаль тормоза. Если концевой выключатель исправен, то мультиметр покажет сопротивление менее 1 Ом. Если показания более высокие или при визуальном осмотре выявлены механические неисправности, деталь следует заменить. Такая работа должна выполняться квалифицированными мастерами в автосервисе.

    Если установлена работоспособность предохранителя и концевого выключателя, значит, причиной того, что не горят лампочки стоп-сигналов, является обрыв проводки. Чтобы найти его место, нужно будет вскрыть обшивку, поэтому придется обратиться к специалистам. После обнаружения обрыва проводов на поврежденном участке производится зачистка изоляции и пайка проводки. Место соединения лучше заизолировать с помощью термоусадочной трубки. Если выявлен обрыв клеммы, ее нужно достать из пластикового корпуса и заменить (для этого в новой клемме нужно обжать зачищенный конец провода).

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7

Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4

Полная электросхема с пояснениями автомобиля ВАЗ-2112 здесь.

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

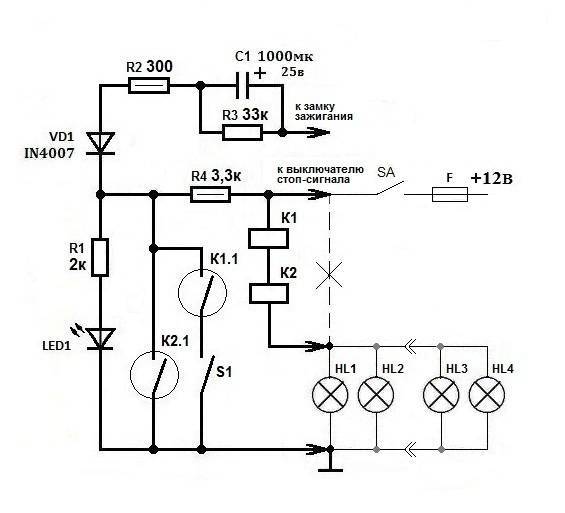

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке — самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

  • 6 — потенциал «массы»;
  • 2 — напряжение «+12», но только после включения зажигания;
  • 5 — «+12» по нажатию на педаль;
  • 4 — клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Принцип работы стоп-сигнала

Светодиодный стоп-сигнал обычно имеет треугольную форму и крепится сзади автомобиля. По сути, он выполняет функцию туманной фары. Кроме того, некоторые приборы могут иллюминировать, когда вы включаете задний ход, повороты и аварийку. Приобретая фонарь надежного качества, вы избежите сверления заднего бампера, в комплекте идет универсальный кронштейн.

В основе диодных стоп-сигналов лежит микросхема и датчик (в народе – «лягушка»), передающий команду, что педаль тормоза нажата. Благодаря резисторам, можно управлять режимом работы устройства, а мощный полевой транзистор способен выдержать нагрузку в целых 33 А. Естественно, он будет сильно нагреваться, поэтому без радиатора не обойтись. Еще в работе такого осветительного прибора принимает участие стабилизатор напряжения и сами светодиоды.

Существуют еще специальные датчики замедления стоп-сигналов. Они состоят из микроконтроллера и G-сенсора. Подсоединив датчик к соответствующим разъемам, отвечающим за включение и отключение, крепим фонарь с помощью двухстороннего скотча. При этом стрелка на приборе должна быть направлена строго в сторону движения. Его принцип действия: частота миганий увеличивается со снижением скорости авто.

Датчик замедления стоп-сигналов

Дополнительный светодиодный стоп-сигнал работает следующим образом. После того, как вы нажали на педаль тормоза, срабатывает «лягушка», и лампы начинают загораться в импульсном режиме, то есть происходит ряд вспышек за несколько секунд. После чего они начинают светить постоянно

Такой режим работы намного эффективнее привлекает внимание других участников движения и тем самым повышает безопасность

Датчики таких стоп-сигналов когда-то устанавливались прямо в тормозную магистраль. Привести к замыканию контактов должно было определенное давление жидкости. Но эта схема показала неэффективность, поэтому лягушка переместилась прямо под педаль. Но все это касается легковых авто. В грузовых машинах сама система тормозов сложнее, а потому устройство стоп-сигнала и расположение датчиков другое.

Есть множество схем подключения таких приборов. Стоит отметить, что во многих из них мы сами можем регулировать период моргания и частоту вспышек, настроив соответствующие резисторы. Кроме того, можно использовать задние стоп-сигналы, как туманный фонарь, т.е. они будут гореть постоянно, без морганий. Существует еще одна схема подключения, в результате которой лампа будет работать, как противотуманная фара, а после нажатия на тормоз начнет мигать.

Принцип поиска

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

Электрическая схема

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

  • 6 – монтажный блок предохранителей;
  • 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
  • 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

  • 3 – монтажный блок;
  • 8 – лампы габаритного света и стоп-сигналов;
  • 11 – концевик тормозных огней;
  • К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.
